Изменение № 3 ГОСТ 18477-79 «Контейнеры универсальные. Типы, основные параметры и размеры»

(утв. Постановлением Госстандарта СССР от 24.02.1988 № 345)

от 24 февраля 1988 г. № 345

ИЗМЕНЕНИЕ № 3 ГОСТ 18477-79 «КОНТЕЙНЕРЫ УНИВЕРСАЛЬНЫЕ. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ»

Вводную часть после слов «и автомобильным транспортом» изложить в новой редакции: «включая крупнотоннажные контейнеры кодов 00-04, 10, 11, 13, 50-53 по ГОСТ 25290-82, а также на универсальные малотоннажные автомобильные контейнеры для прямых перевозок указанных грузов на автомобильном транспорте.»

Стандарт не распространяется на универсальные крупнотоннажные контейнеры других кодов, на универсальные контейнеры, обладающие повышенными по сравнению с устанавливаемыми настоящим стандартом размерами и массой брутто, на универсальные авиационные и специализированные (индивидуальные и групповые) контейнеры.

В стандарте полностью учтены требования международных стандартов ИСО 668, ИСО 1161, ИСО 1496/1.

Стандарт полностью соответствует СТ СЭВ 772-83».

Пункт 1.1. Заменить значение: 2,5 на 3 (2 раза).

Пункт 1.2. Таблицу 1 изложить в новой редакции:

Тип контейнера	Обозначение типоразмера	Масса брутто, т		Внутренний объем, м3, не менее
		R ном	R макс
Крупнотон-	1АА	30	30,48	65,6
нажные	1А 1АХ 1ВВ <**> 1В <**> 1ВХ <**> 1СС 1С 1СХ 1D 1DX	30 30 25 25 25 24 24 24 10 10	30,48 30,48 25,40 25,40 25,40 24,00 24,00 24,00 10,16 10,16	61,3 <*> 48,9 45,7 <*> 32,1 30,0 <*> 14,3 <*>
Среднетон-	УУКП-5(6)	5	6,00 <***>	11,3
нажные	УУКП-5 УУК-5(6) УУК-5 УУК-5У УУКП-3(5) УУК-3(5) УУК-3	5 5 5 5 3 3 3	5,0 6,00 <***> 5,00 5,00 5,00 5,00 3,00	11,3 10,4 10,4 5,1 5,7 5,1 5,1
Малотон-	АУК-1,25	1,25	1,25	3,0
нажные	АУК-0,625	0,625	0,63	1,4

---

<*> Определяют расчетом в зависимости от принятой высоты контейнера.

<**> К строительству в СССР не приняты. Параметры учитывают при проектировании подвижного состава.

<***> Повышение массы брутто контейнеров с 5 до 6 т осуществляют в сроки, устанавливаемые нормативными документами транспортных министерств.

Примечание исключить.

Пункты 1.4, 1.6 изложить в новой редакции: «1.4. Крупнотоннажные и среднетоннажные контейнеры всех типоразмеров должны изготовляться закрытыми и открытыми со съемной крышей, съемным тентом или без них.»

Внутренний объем открытых контейнеров типоразмеров 1СС и 1С должен быть соответственно не менее 31,5 и 29,5 м3, контейнеров других типоразмеров — по согласованию с транспортными министерствами.

1.6. Условное обозначение контейнера должно состоять из обозначения типоразмера и обозначения настоящего стандарта. В условном обозначении крупнотоннажного контейнера, кроме того, указывают код по ГОСТ 25290-82.

Примеры условного обозначения:

универсального унифицированного закрытого крупнотоннажного контейнера массой брутто 30,48 т, высотой 2591 мм, с естественной вентиляцией при общей площади поперечного сечения вентиляционных отверстий менее 25 см2/м, номинальной длины контейнера:

то же, открытого крупнотоннажного контейнера массой брутто 24 т, высотой менее 2438 мм, с проемом в одном торце:

то же, среднетоннажного контейнера номинальной и предельной массой брутто 5 т, высотой 2400 мм:

то же, среднетоннажного контейнера номинальной массой брутто 3 т и предельной 5 т, высотой 2591 мм:

автомобильного универсального малотоннажного контейнера массой брутто 1,25 т:

Основные наружные и внутренние размеры крупнотоннажных, среднетоннажных и малотоннажных контейнеров должны соответствовать указанным на черт. 1 — 6 и табл. 2.

Обозначение	Размеры						Номер чертежа
типоразмеров	наружные			внутренние, не менее
	длина L	ширина В	высота Н	длина l	ширина b	высота h
1АА	12192 -10	2438 -5	2591 -5	11988	2330	2350	1
1А	12192 -10	2438 -5	2438 -5	11988	2330	2197	1
1АХ	12192 -10	2438 -5	< 2438	11988	2330	<*>	1
1ВВ	9125 -10	2438 -5	2591 -5	8931	2330	2350	1
1В	9125 -10	2438 -5	2438 -5	8931	2330	2197	1
1ВХ	9125 -10	2438 -5	< 2438	8931	2330	<*>	1
1СС	6058 -6	2438 -5	2591 -5	5867	2330	2350	1
1С	6058 -6	2438 -5	2438 -5	5867	2330	2197	1
1СХ	6058 -5	2438 -5	< 2438	5867	2330	<*>	1
1D	2991 -5	2438 -5	2438 -5	2802	2330	2197	1
1DX УУКП-5(6)	2991 -5 2100 +/- 5	2438 -5 2650 +/- 7	< 2438 2591 +/- 5	2802 1950	2330 2515	<*> 2310	1 2
УУКП-5	2100 +/- 5	2650 +/- 7	2591 +/- 5	1950	2515	2310	2
УУК-5(6)	2100 +/- 5	2650 +/- 7	2400 +/- 5	1950	2515	2128	2
УУК-5	2100 +/- 5	2650 +/- 7	2400 +/- 5	1950	2515	2128	2; 3
УУК-5У	2100 +/- 5	1325 +/- 3	2400 +/- 5	1980	1216	2128	4; 5
УУКП-3(5)	2100 +/- 5	1325 +/- 3	2591 +/- 5	1980	1225	2380	4; 5
УУК-3(5)	2100 +/- 5	1325 +/- 3	2400 +/- 5	1980	1225	2128	4; 5
УУК-3	2100 +/- 5	1325 +/- 3	2400 +/- 5	1980	1225	2128	4; 5
АУК-1,25	1800 +/- 5	1050 +/- 3	2000 +/- 5	1720	960	1820	6
АУК-0,625	1150 +/- 3	1050 +/- 3	1700 +/- 5	1070	910	1520	6

---

<*> Определяют расчетом в зависимости от принятой наружной высоты контейнера.

Примечания. 1. Внутреннюю высоту открытых контейнеров со съемной крышей, съемным тентом или без них типоразмеров 1АА и 1СС кодов 50 — 53 допускается уменьшать по согласованию между изготовителем и заказчиком до 2311 мм и типоразмеров 1А, 1С и 1D — до 2158 мм при соответствующем изменении внутреннего объема.

2. Высота открытых контейнеров типоразмеров 1АХ, 1ВХ, 1СХ и 1DX с учетом возможности их двухъярусной перевозки на железнодорожном транспорте не должна превышать 1580 мм. Любая большая высота в пределах до 2438 мм должна согласовываться с МПС.

3. Размеры, указанные в табл. 2 и примечаниях к ней, действительны при температуре 20 °C»;

чертеж 2. Наименование после слова «контейнеры» дополнить обозначениями: «УУКП-5(6), УУКП-5, УУК-5(6) и»;

чертежи 4, 5. Наименование после слова «контейнеры» дополнить обозначениями: «УУК-5У, УУКП-3(5), УУК-3(5) и»;

чертеж 6. Наименование после слова «контейнеры» дополнить обозначением: «АУК-1,25 и».

Раздел 2. Наименование. Исключить слово: «торцевых».

Пункт 2.1 после слова «проема» дополнить словом: «закрытых»;

таблицу 3 для типоразмеров УУК-5 — УУК-5у изложить в новой редакции:

Обозначение типоразмеров	Размеры торцовых дверных проемов, мм, не менее
	ширина	высота
УУКП-5(6) УУКП-5 УУК-5(6) УУК-5 УУК-5У УУКП-3(5) УУК-3(5)	1950 1950 1950 1950 1216 1225 1225	2280 2280 2100 2100 2090 2300 2090

примечание исключить.

Пункты 2.2, 2.3, 2.5 изложить в новой редакции: «2.2. По требованию заказчика закрытые контейнеры кодов 02 и 04 типоразмеров 1АА, 1А, 1СС и 1С следует выполнять с боковыми дверными проемами шириной 2790 мм и высотой 2076 мм (1А, 1С) или 2200 мм (1АА, 1СС). Внутренняя ширина таких контейнеров, а также открытых контейнеров кодов 52 и 53 может быть уменьшена по сравнению с указанной в табл. 2 в пределах, согласованных с заказчиком.»

2.3. При наличии у контейнеров типоразмеров УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3 боковой двери (черт. 4) вместо торцовой ширина и высота дверного проема должны быть равны внутренним длине и высоте этих контейнеров. Если такое равенство обеспечить невозможно, то ширина бокового дверного проема у контейнеров всех указанных типоразмеров должны быть не менее 1950 мм, а высота — не менее 2090 мм у контейнеров типоразмеров УУК-5У, УУК-3(5), УУК-3 и не менее 2280 мм — у контейнера типоразмера УУКП-3(5).

Размеры бокового дверного проема контейнеров типоразмеров УУКП-5(6), УУКП-5, УУК-5(6) и УУК-5 устанавливаются транспортными министерствами.

2.5. Размеры и расположение рымных узлов закрытых среднетоннажных контейнеров — по ГОСТ 18579-79 и приведенным на черт. 2 — 5, открытых среднетоннажных — по утвержденной конструкторской документации, автомобильных малотоннажных — по ГОСТ 22225-76.»

Пункт 2.7. Примечание 2. Заменить слово: «Контейнеры» на «Крупнотоннажные контейнеры».

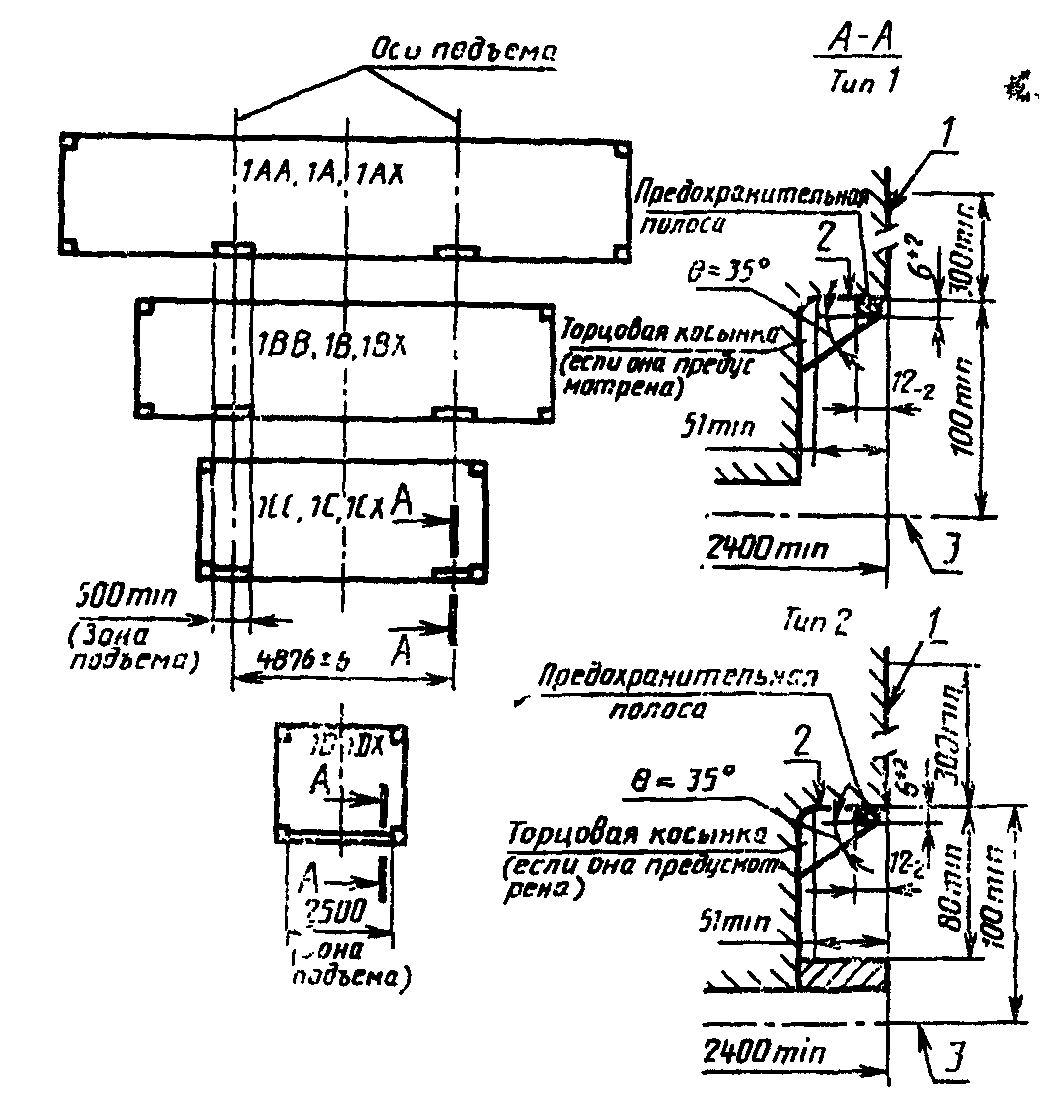

Пункт 2.8. Чертеж 8 заменить новым:

---
