Изменение 1 ГОСТ 18432-73. «Втулки кондукторные быстросменные. Конструкция и размеры»

Государственный комитет СССР по стандартам · № ГОСТ 18432-73Действующий акт

(утв. Постановлением Госстандарта СССР от 02.08.1979 № 2924)

Примечание

Введен в действие с 1 января 1980 года.

Введено в действие
Постановлением Госстандарта СССР

от 2 августа 1979 г. № 2924

ИЗМЕНЕНИЕ № 1 ГОСТ 18432-73 «ВТУЛКИ КОНДУКТОРНЫЕ БЫСТРОСМЕННЫЕ. КОНСТРУКЦИЯ И РАЗМЕРЫ»

Срок введения

1 января 1980 года

Пункт 1 изложить в новой редакции:

«1. Настоящий стандарт распространяется на быстросменные кондукторные втулки для приспособлений к металлорежущим станкам.»

Стандарт соответствует рекомендациям СЭВ по стандартизации РС 3482-72, РС 3485-72 и РС 18457-69».

Пункт 2. Чертеж. Исключить надпись: «Маркировать по ГОСТ 1835-73»;

заменить слова, предельное отклонение и обозначения шероховатости поверхности: «Накатка сетчатая t ОСТ 26017» на «Рифление сетчатое по ГОСТ 21474-75»; \nabla 5(\nabla) на рис. 1 ; \nabla 4 на рис. 2 ; \nabla 6 на рис. 3 ; \nabla 7 на рис. 4 ; \nabla 8 на рис. 5 ; D_{1} на поле допуска по q5.

Таблица. Головка таблицы. Заменить слова: «(пред. откл. по D или D_{1} )» на «(поле допуска по q6 или q5)»; «(пред. откл. по \text{Ш}_{4} )» на «(поле допуска b11)».

Наименование графы «Масса 1000 шт., кг» дополнить словами: «не более»; таблица. Сноску исключить.

Пункт 2 дополнить новым абзацем (перед примером):

«Обозначения втулок — по ГОСТ 18435-73».

Пример условного обозначения изложить в новой редакции:

«Пример условного обозначения быстросменной кондукторной втулки с размерами d = 3,4 мм, D = 6,3 мм и Н = 6,3 мм:»

Втулка 7051-4601/03400 f 7 ГОСТ 18432-73».

Пункты 3, 4 исключить.

Пункты 5, 6 изложить в новой редакции:

«5. Технические требования — по ГОСТ 18435-73.»

6. Установочные размеры на крепление быстросменных втулок в приспособлениях указаны в рекомендуемых приложениях».

Стандарт дополнить новым приложением — 2:

Приложение 2

Рекомендуемое

УСТАНОВОЧНЫЕ РАЗМЕРЫ НА КРЕПЛЕНИЕ БЫСТРОСМЕННЫХ
ВТУЛОК В ПРИСПОСОБЛЕНИЯХ

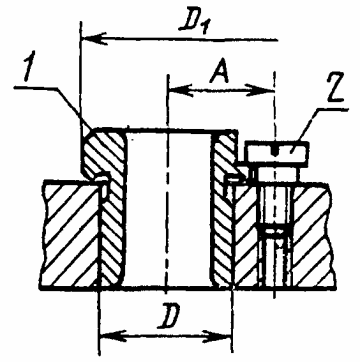

Исполнение 1

рис. 6

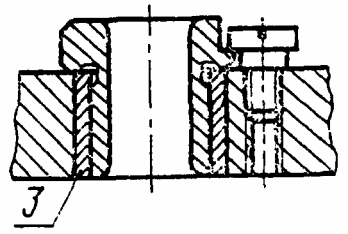

Исполнение 2

рис. 7

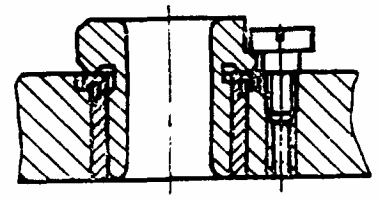

Исполнение 3

рис. 8

1 — быстросменная кондукторная втулка по ГОСТ 18432-73;
2 — винт по ГОСТ 9052-69; 3 — промежуточная втулка по

ГОСТ 18433-73 или ГОСТ 18434-73

D	D 1	А (поле допуска по h12)	Винт по ГОСТ 9052-69
6,3	12	9,0	М4
8,0	14	10,0
8,0	16	11,0
9,0	18	12,5	М5
10,0	19	13,0
11,0	20	13,5
12,0	18	12,5
12,0	22	14,5
14,0	24	15,5
16,0	26	17,5	М6
18,0	25	17,0
18,0	30	19,5
20,0	32	20,5
22,0	34	21,5
25,0	36	22,5
28,0	40	24,5
32,0	45	28,0	М8
36,0	45	28,0
36,0	50	30,5
40,0	56	33,5
45,0	55	34,0	М10
45,0	63	38,0
50,0	71	42,0
56,0	65	39,0
56,0	78	45,5
63,0	88	50,5
