ГОСТ 18434-73. Втулки промежуточные с буртиком. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 15.02.1973 № 372)
(ред. от 29.06.1984)
Постановлением Госстандарта СССР от 15 февраля 1973 г. № 372
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ПРОМЕЖУТОЧНЫЕ С БУРТИКОМ
Design and dimensions
до 1 июля 1979 года
1. Настоящий стандарт распространяется на промежуточные втулки с буртиком для установки сменных и быстросменных кондукторных втулок по ГОСТ 18431-73 и ГОСТ 18432-73 в приспособления металлорежущих станков, разработанных до 1 января 1986 г.
(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2396)
Стандарт соответствует рекомендациям СЭВ по стандартизации PC 3482-72, PC 3487-72 и PC 1857-69.
(п. 1 в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 № 2924)

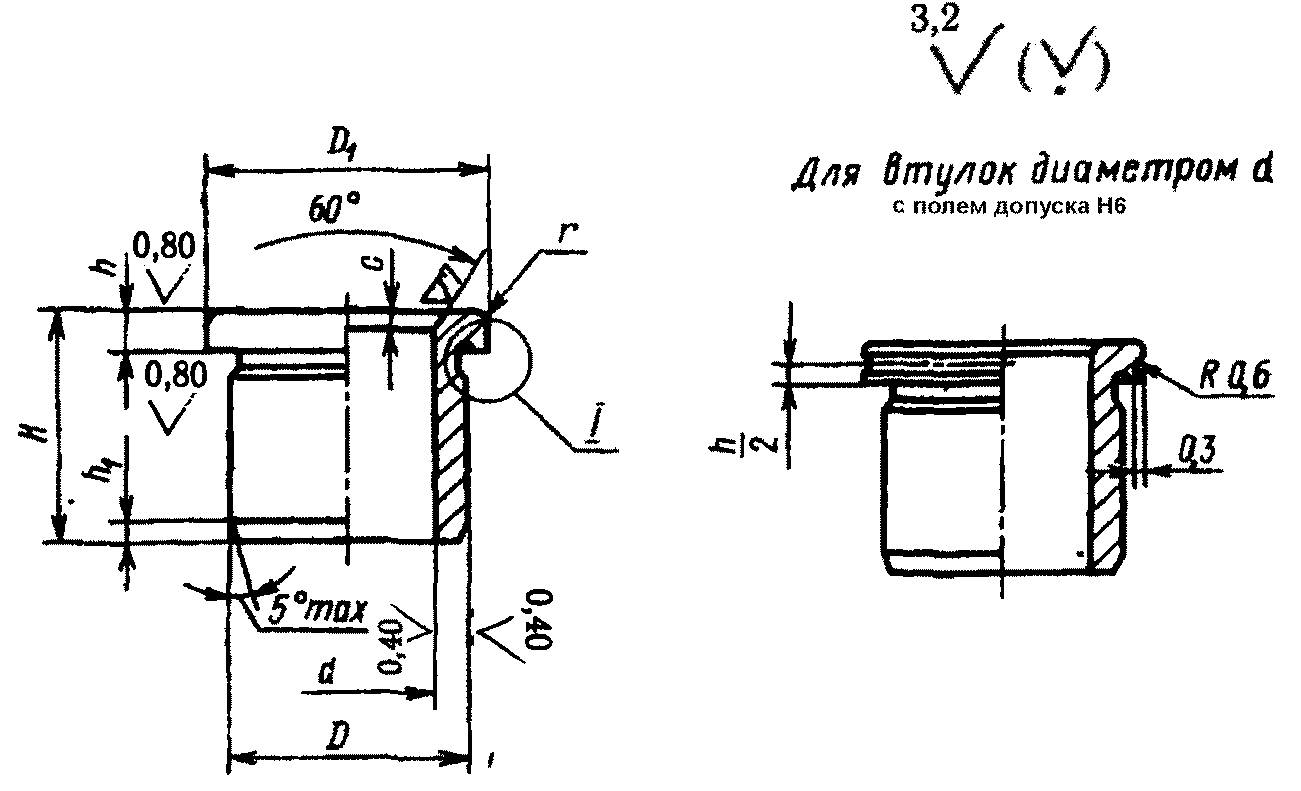

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения № 1, введенного в действие
Постановлением Госстандарта СССР от 02.08.1979 № 2924,
Изменения № 2, введенного в действие
Постановлением Госстандарта СССР от 29.06.1984 № 2396)
| Обозначения втулок | d (поле допуска по Н6 или Н7) | D (поле допуска по n6) | H | D 1 | h | h 1 | r | с | Масса 1000 шт., кг, не более | |||
| Пред. откл. d по Н6 | Применяемость | Пред. откл. d по Н7 | Применяемость | |||||||||
| 7051-4983 | 7051-4984 | 6,3 | 10,0 | 6,3 | 14,0 | 1,5 | 0,8 | 0,4 | 0,8 | 3,10 | ||
| 7051-4985 | 7051-4986 | 8,0 | 3,70 | |||||||||
| 7051-4987 | 7051-4988 | 10,0 | 1,2 | 4,50 | ||||||||
| 7051-4991 | 7051-4992 | 12,0 | 5,20 | |||||||||
| 7051-4993 | 7051-4994 | 16,0 | 1,6 | 6,70 | ||||||||
(обозначения 7051-4983 — 7051-4994 введены Изменением № 1, введенным в действие Постановлением Госстандарта СССР от
02.08.1979 № 2924)
| 7051-4341 | 7051-4342 | 8,0 | 12,0 | 6,3 | 16,0 | 1,5 | 0,8 | 0,4 | 0,8 | 5,00 | ||
| 7051-4343 | 7051-4344 | 8,0 | 2,0 | 6,00 | ||||||||
| 7051-4345 | 7051-4346 | 10,0 | 1,2 | 6,90 | ||||||||
| 7051-4347 | 7051-4348 | 12,0 | 8,00 | |||||||||
| 7051-4351 | 7051-4352 | 16,0 | 3,0 | 1,6 | 9,90 | |||||||
| 7051-4353 | 7051-4354 | 9,0 | 14,0 | 6,3 | 18,0 | 1,5 | 0,8 | 6,47 | ||||
| 7051-4355 | 7051-4356 | 8,0 | 2,0 | 8,00 | ||||||||
| 7051-4357 | 7051-4358 | 10,0 | 1,2 | 9,10 | ||||||||
| 7051-4361 | 7051-4362 | 12,0 | 10,50 | |||||||||
| 7051-4363 | 7051-4364 | 16,0 | 3,0 | 1,6 | 13,30 | |||||||
| 7051-4365 | 7051-4366 | 10,0 | 15,0 | 8,0 | 19,0 | 2,0 | 0,8 | 9,00 | ||||
| 7051-4267 | 7051-4368 | 10,0 | 1,2 | 10,70 | ||||||||
| 7051-4371 | 7051-4372 | 12,0 | 12,20 | |||||||||
| 7051-4373 | 7051-4374 | 16,0 | 3,0 | 1,6 | 15,30 | |||||||
| 7051-4375 | 7051-4376 | 20,0 | 2,0 | 18,70 | ||||||||
| 7051-4377 | 7051-4378 | 11,0 | 16,0 | 8,0 | 20,0 | 2,0 | 0,8 | 9,00 | ||||
| 7051-4381 | 7051-4382 | 10,0 | 1,2 | 10,30 | ||||||||
| 7051-4383 | 7051-4384 | 12,0 | 11,90 | |||||||||
| 7051-4385 | 7051-4386 | 16,0 | 3,0 | 1,6 | 15,30 | |||||||
| 7051-4387 | 7051-4388 | 20,0 | 2,0 | 18,70 | ||||||||
| 7051-4391 | 7051-4392 | 12,0 | 18,0 | 8,0 | 22,0 | 2,0 | 0,8 | 1,0 | 13,00 | |||
| 7051-4393 | 7051-4394 | 10,0 | 1,2 | 15,10 | ||||||||
| 7051-4395 | 7051-4396 | 12,0 | 17,30 | |||||||||
| 7051-4397 | 7051-4398 | 16,0 | 3,0 | 1,6 | 21,80 | |||||||
| 7051-4401 | 7051-4402 | 20,0 | 2,0 | 26,20 | ||||||||
| 7051-4403 | 7051-4404 | 14,0 | 20,0 | 8,0 | 24,0 | 2,0 | 0,8 | 0,6 | 15,00 | |||
| 7051-4405 | 7051-4406 | 10,0 | 1,2 | 17,60 | ||||||||
| 7051-4407 | 7051-4408 | 12,0 | 20,10 | |||||||||
| 7051-4411 | 7051-4412 | 16,0 | 3,0 | 1,6 | 25,20 | |||||||
| 7051-4413 | 7051-4414 | 20,0 | 2,0 | 30,10 | ||||||||
| 7051-4415 | 7051-4416 | 16,0 | 22,0 | 10,0 | 26,0 | 2,0 | 1,2 | 21,00 | ||||
| 7051-4417 | 7051-4418 | 12,0 | 23,90 | |||||||||
| 7051-4421 | 7051-4422 | 16,0 | 3,0 | 1,6 | 29,50 | |||||||
| 7051-4423 | 7051-4424 | 20,0 | 2,0 | 35,10 | ||||||||
| 7051-4425 | 7051-4426 | 25,0 | 2,5 | 42,10 | ||||||||
| 7051-4427 | 7051-4428 | 18,0 | 25,0 | 10,0 | 30,0 | 2,0 | 1,2 | 1,2 | 25,50 | |||
| 7051-4431 | 7051-4432 | 12,0 | 29,20 | |||||||||
| 7051-4433 | 7051-4434 | 16,0 | 3,0 | 1,6 | 36,60 | |||||||
| 7051-4435 | 7051-4436 | 20,0 | 2,0 | 44,10 | ||||||||
| 7051-4437 | 7051-4438 | 25,0 | 2,5 | 53,30 | ||||||||
| 7051-4441 | 7051-4442 | 20,0 | 28,0 | 12,0 | 32,0 | 2,0 | 1,2 | 38,40 | ||||
| 7051-4443 | 7051-4444 | 16,0 | 3,0 | 1,6 | 47,80 | |||||||
| 7051-4445 | 7051-4446 | 20,0 | 2,0 | 57,40 | ||||||||
| 7051-4447 | 7051-4448 | 25,0 | 2,5 | 69,20 | ||||||||
| 7051-4451 | 7051-4452 | 32,0 | 4,0 | 3,2 | 85,50 | |||||||
| 7051-4453 | 7051-4454 | 22,0 | 30,0 | 12,0 | 34,0 | 2,0 | 1,2 | 0,8 | 42,80 | |||
| 7051-4455 | 7051-4456 | 16,0 | 3,0 | 1,6 | 53,10 | |||||||
| 7051-4457 | 7051-4458 | 20,0 | 2,0 | 63,10 | ||||||||
| 7051-4461 | 7051-4462 | 25,0 | 2,5 | 76,30 | ||||||||
| 7051-4463 | 7051-4464 | 32,0 | 4,0 | 3,2 | 94,10 | |||||||
| 7051-4465 | 7051-4466 | 25,0 | 32,0 | 12,0 | 36,0 | 2,0 | 1,2 | 42,60 | ||||
| 7051-4467 | 7051-4468 | 16,0 | 3,0 | 1,6 | 52,40 | |||||||
| 7051-4471 | 7051-4472 | 20,0 | 3,0 | 2,0 | 62,20 | |||||||
| 7051-4473 | 7051-4474 | 25,0 | 2,5 | 74,50 | ||||||||
| 7051-4475 | 7051-4476 | 32,0 | 4,0 | 3,2 | 91,70 | |||||||
| 7051-4477 | 7051-4478 | 28,0 | 36,0 | 16,0 | 40,0 | 3,0 | 1,6 | 1,6 | 64,50 | |||
| 7051-4481 | 7051-4482 | 20,0 | 2,0 | 77,10 | ||||||||
| 7051-4483 | 7051-4484 | 25,0 | 2,5 | 92,90 | ||||||||
| 7051-4485 | 7051-4486 | 32,0 | 4,0 | 3,2 | 115,00 | |||||||
| 7051-4487 | 7051-4488 | 40,0 | 4,0 | 140,20 | ||||||||
| 7051-4491 | 7051-4492 | 32,0 | 40,0 | 16,0 | 45,0 | 3,0 | 1,6 | 72,80 | ||||
| 7051-4493 | 7051-4494 | 20,0 | 2,0 | 87,00 | ||||||||
| 7051-4495 | 7051-4496 | 25,0 | 2,5 | 104,80 | ||||||||
| 7051-4497 | 7051-4498 | 32,0 | 3,0 | 3,2 | 129,70 | |||||||
| 7051-4501 | 7051-4502 | 40,0 | 4,0 | 158,10 | ||||||||
| 7051-4503 | 7051-4504 | 36,0 | 45,0 | 20,0 | 50,0 | 3,0 | 2,0 | 104,90 | ||||
| 7051-4505 | 7051-4506 | 25,0 | 2,5 | 127,30 | ||||||||
| 7051-4507 | 7051-4508 | 32,0 | 4,0 | 3,2 | 158,80 | |||||||
| 7051-4511 | 7051-4512 | 40,0 | 4,0 | 194,80 | ||||||||
| 7051-4513 | 7051-4514 | 50,0 | 5,0 | 6,0 | 239,80 | |||||||
| 7051-4515 | 7051-4516 | 40,0 | 50,0 | 20,0 | 56,0 | 3,0 | 2,0 | 1,0 | 131,00 | |||
| 7051-4517 | 7051-4518 | 25,0 | 2,5 | 158,70 | ||||||||
| 7051-4521 | 7051-4522 | 32,0 | 4,0 | 3,2 | 197,50 | |||||||
| 7051-4523 | 7051-4524 | 40,0 | 4,0 | 241,90 | ||||||||
| 7051-4525 | 7051-4526 | 50,0 | 5,0 | 6,0 | 297,40 | |||||||
| 7051-4527 | 7051-4528 | 45,0 | 56,0 | 25,0 | 63,0 | 3,0 | 2,5 | 2,0 | 202,30 | |||
| 7051-4531 | 7051-4532 | 32,0 | 4,0 | 3,2 | 250,20 | |||||||
| 7051-4533 | 7051-4534 | 40,0 | 4,0 | 305,00 | ||||||||
| 7051-4535 | 7051-4536 | 50,0 | 5,0 | 6,0 | 373,50 | |||||||
| 7051-4537 | 7051-4538 | 63,0 | 6,0 | 462,50 | ||||||||
| 7051-4541 | 7051-4542 | 50,0 | 63,0 | 25,0 | 71,0 | 3,0 | 2,5 | 265,50 | ||||
| 7051-4543 | 7051-4544 | 32,0 | 4,0 | 3,2 | 328,80 | |||||||
| 7051-4545 | 7051-4546 | 40,0 | 4,0 | 401,30 | ||||||||
| 7051-4547 | 7051-4548 | 50,0 | 5,0 | 6,0 | 491,80 | |||||||
| 7051-4551 | 7051-4552 | 63,0 | 6,0 | 609,60 | ||||||||
| 7051-4553 | 7051-4554 | 56,0 | 71,0 | 32,0 | 78,0 | 4,0 | 3,2 | 2,5 | 425,80 | |||
| 7051-4555 | 7051-4556 | 40,0 | 4,0 | 4,0 | 520,80 | |||||||
| 7051-4557 | 7051-4558 | 50,0 | 5,0 | 6,0 | 638,20 | |||||||
| 7051-4561 | 7051-4562 | 63,0 | 6,0 | 790,90 | ||||||||
| 7051-4563 | 7051-4564 | 63,0 | 80,0 | 32,0 | 88,0 | 4,0 | 3,2 | 530,70 | ||||
| 7051-4565 | 7051-4566 | 40,0 | 4,0 | 650,50 | ||||||||
| 7051-4567 | 7051-4568 | 50,0 | 5,0 | 6,0 | 800,40 | |||||||
| 7051-4571 | 7051-4572 | 63,0 | 6,0 | 995,30 |
(в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 № 2924, Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2396)
Обозначения втулок — по ГОСТ 18435-73.
(абзац введен Изменением № 1, введенным в действие Постановлением Госстандарта СССР от 02.08.1979 № 2924)
Пример условного обозначения промежуточной втулки с буртиком, размерами d = 6,3 мм, D = 10,0 мм и Н = 6,3 мм:
(пример условного обозначения в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 № 2924)
3. Исключен с 1 января 1980 года. - Изменение № 1, введенное в действие Постановлением Госстандарта СССР от 02.08.1979 № 2924.
4. Исключен с 1 января 1980 года. - Изменение № 1, введенное в действие Постановлением Госстандарта СССР от 02.08.1979 № 2924.
5. Технические требования — по ГОСТ 18435-73.
(п. 5 в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 № 2924)
6. Установочные размеры на крепление сменных и быстросменных кондукторных втулок в приспособлениях указаны в рекомендуемых приложениях к ГОСТ 18431-73 и ГОСТ 18432-73.
