Изменение № 1 ГОСТ 18069-72 «Втулки зажимные с сухарем для инструмента с цилиндрическим хвостовиком. Конструкция и размеры»

Государственный комитет СССР по стандартам · № ГОСТ 18069-72Действующий акт

(введено Постановлением Госстандарта СССР от 16.03.1981 № 1342)

Примечание

Введен в действие с 1 июля 1981 года.

Введено Постановлением Госстандарта СССР

от 16 марта 1981 г. № 1342

ИЗМЕНЕНИЕ № 1 ГОСТ 18069-72 «ВТУЛКИ ЗАЖИМНЫЕ С СУХАРЕМ ДЛЯ ИНСТРУМЕНТА С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ. КОНСТРУКЦИЯ И РАЗМЕРЫ»

Постановлением Государственного комитета СССР по стандартам от 16.03.81 № 1342 срок введения установлен с 01.07.1981.

Пункт 1.1. Таблица 1. Графу «Дет. 3. Кольцо пружинное. Кол. 1» изложить в новой редакции:

Обозначение втулокdДет. 3 Кольцо пружинное Кол. 1
Обозначения
6107-0411От 2 до 76107-0411/003
6107-0412От 3 до 96107-0412/003
Св. 9 до 10-
6107-0413От 3 до 116107-0413/003
Св. 11 до 12-
6107-0414От 3 до 18 Св. 18 до 206107-0414/003 -
6107-0415От 6 до 206107-0415/003

Пункты 2.1, 3.1, 4.1. Чертежи 2 - 4. Заменить обозначения:

рис. 1 на рис. 2 , рис. 3 на рис. 4 , рис. 5 на рис. 6 , рис. 7 на рис. 8 , рис. 9 на рис. 10 .

Пункт 2.1. Чертеж 2. Заменить обозначение:

рис. 11 на рис. 12 .

Пункты 2.2, 3.2, 4.2. Заменить ссылку: ГОСТ 1435-54 на ГОСТ 1435-74.

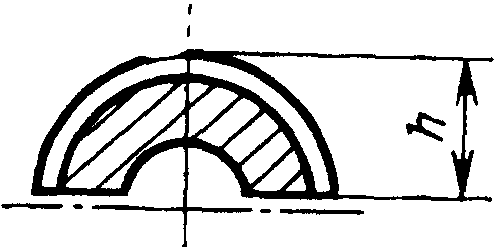

Пункт 3.1. Чертеж 3. Размер h указать, как показано на чертеже:

рис. 13

заменить обозначение: рис. 14 на рис. 15 .

Пункты 3.1, 4.1. Таблицы 4, 5. Заменить обозначение: C_{4} на h11, A_{3} на H8, A_{7} на Н14, B_{7} на h14.

Пункт 3.4 исключить.

Пункт 4.2. Заменить ссылку: ГОСТ 9389-60 на ГОСТ 9389-75.

Пункт 4.3. Заменить ссылку: ГОСТ 9791-68 на ГОСТ 9.073-77.
