ГОСТ 18069-72*. Государственный стандарт Союза ССР. Втулки зажимные с сухарем для инструмента с цилиндрическим хвостовиком. Конструкция и размеры
(введен в действие Постановлением Госстандарта СССР от 28.07.1972 № 1519)
(ред. от 01.03.1981)
от 28 июля 1972 г. № 1519
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ЗАЖИМНЫЕ С СУХАРЕМ ДЛЯ ИНСТРУМЕНТА С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ
Clamping bushings with a slider for tools with a cylindrical shank. Design and dimensions
6107-0410
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1972 г. № 1519 срок введения установлен
Переиздание (февраль 1987 г.) с Изменением № 1, утвержденным в марте 1981 г. (ИУС 5-81).
1. КОНСТРУКЦИЯ И РАЗМЕРЫ ВТУЛОК

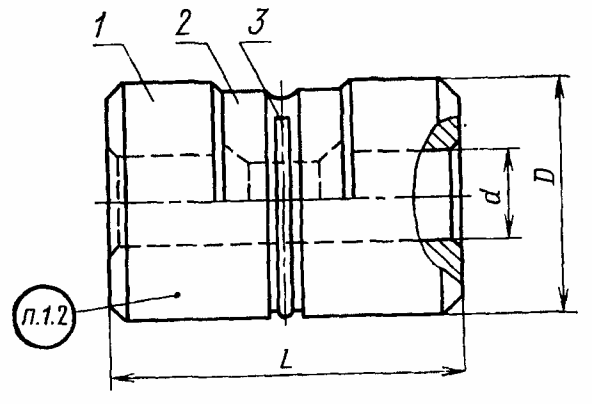

1.1. Конструкция и размеры втулок должны соответствовать указанным на черт. 1 и в табл. 1.
| Обозначения втулок | Применяемость | D | d | L | Масса <*>, кг, \approx |
| 6107-0411 | 12 | От 2 до 7 | 20 | 0,018 | |
| 6107-0412 | 15 | От 3 до 9 | 24 | 0,032 | |
| Св. 9 до 10 | 0,020 | ||||
| 6107-0413 | 18 | От 3 до 11 | 26 | 0,041 | |
| Св. 11 до 12 | 0,032 | ||||
| 6107-0414 | 25 | От 3 до 18 | 36 | 0,137 | |
| Св. 18 до 20 | 0,066 | ||||
| 6107-0415 | 32 | От 6 до 20 | 55 | 0,340 |
<*> Масса подсчитана при наименьшем внутреннем диаметре втулки d.
Пример условного обозначения втулки размерами D = 12 мм, d = 2,4 мм:
(Измененная редакция, Изм. № 1).
1.2. Маркировать: обозначение втулки, фактический размер d и товарный знак предприятия-изготовителя.
2. КОНСТРУКЦИЯ И РАЗМЕРЫ КОРПУСОВ (ДЕТАЛЬ 1)

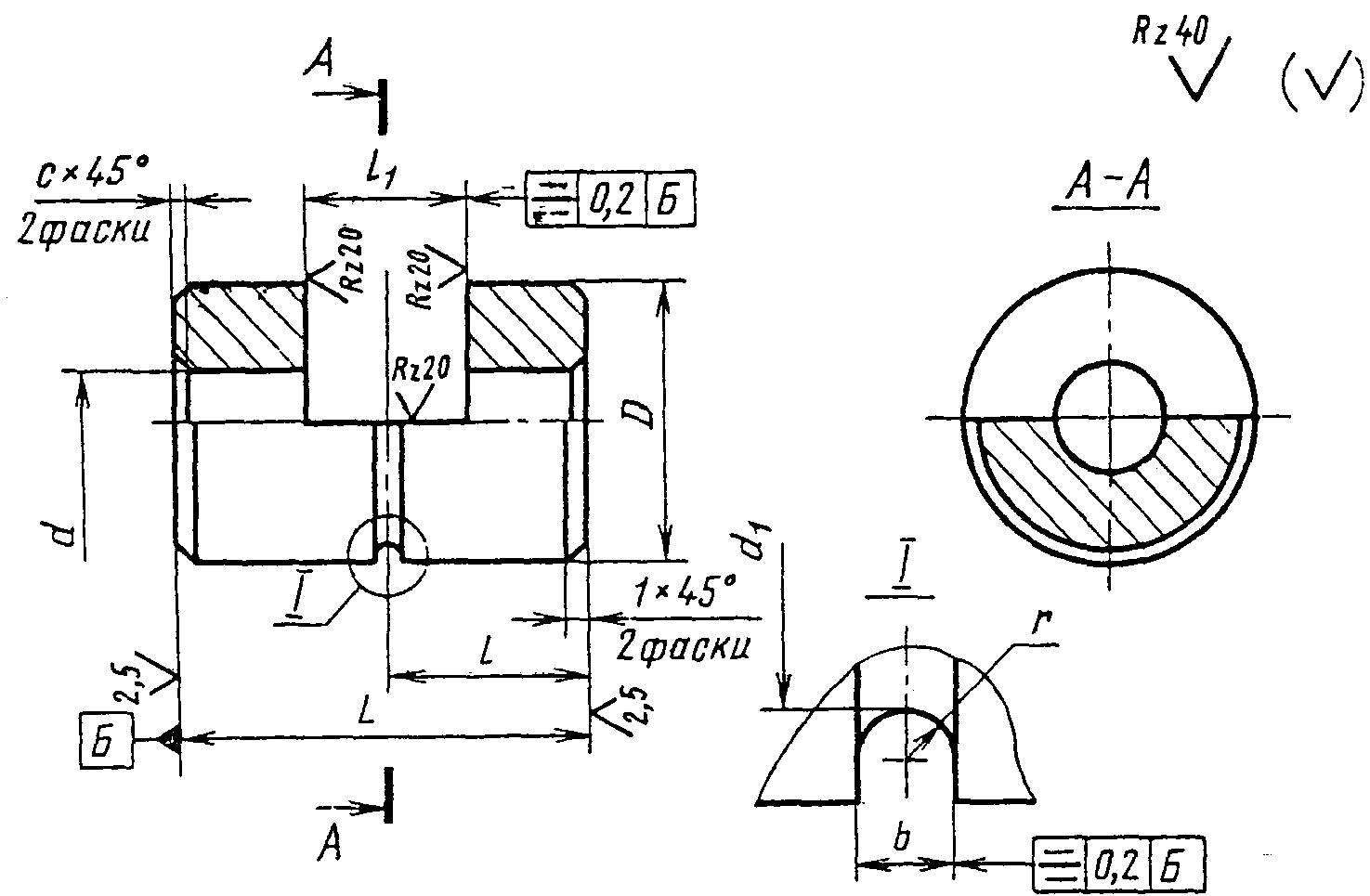

2.1. Конструкция и размеры корпусов должны соответствовать указанным на черт. 2 и в табл. 2 и 3.
| d | c |
|---|---|
| До 6 | 0,3 |
| Св. 6 до 10 | 0,6 |
| Св. 10 до 18 | 1,0 |
| Св. 18 | 1,6 |
| Обозначения корпусов | D | d <*> | L | d_{1} | l | l_{1} | b | r | Масса <**>, кг, \approx |
| 6107-0411/001 | 12 | От 2 до 7 | 20 | 10,0 | 10,0 | 8 | 1,0 | 0,50 | 0,015 |
| 6107-0412/001 | 15 | От 3 до 9 | 24 | 13,0 | 12,0 | 10 | 0,027 | ||
| Св. 9 до 10 | - | - | - | 0,017 | |||||
| 6107-0413/001 | 18 | От 3 до 11 | 26 | 15,6 | 13,0 | 1,2 | 0,60 | 0,032 | |
| Св. 11 до 12 | - | - | - | 0,027 | |||||
| 6107-0414/001 | 25 | От 3 до 18 | 36 | 22,5 | 18,0 | 14 | 1,2 | 0,60 | 0,113 |
| Св. 18 до 20 | - | - | - | 0,054 | |||||
| 6107-0415/001 | 32 | От 6 до 20 | 55 | 29,0 | 27,5 | 23 | 1,5 | 0,75 | 0,275 |
<*> Фактический размер отверстия указывается при заказе.
Пример условного обозначения корпуса размерами D = 12 мм, d = 2 мм:
(Измененная редакция, Изм. № 1).
2.2 Материал — сталь марки У7 по ГОСТ 1435-74.
2.3 Остальные технические требования — по ГОСТ 17166-71.
3. КОНСТРУКЦИЯ И РАЗМЕРЫ СУХАРЕЙ (ДЕТАЛЬ 2)

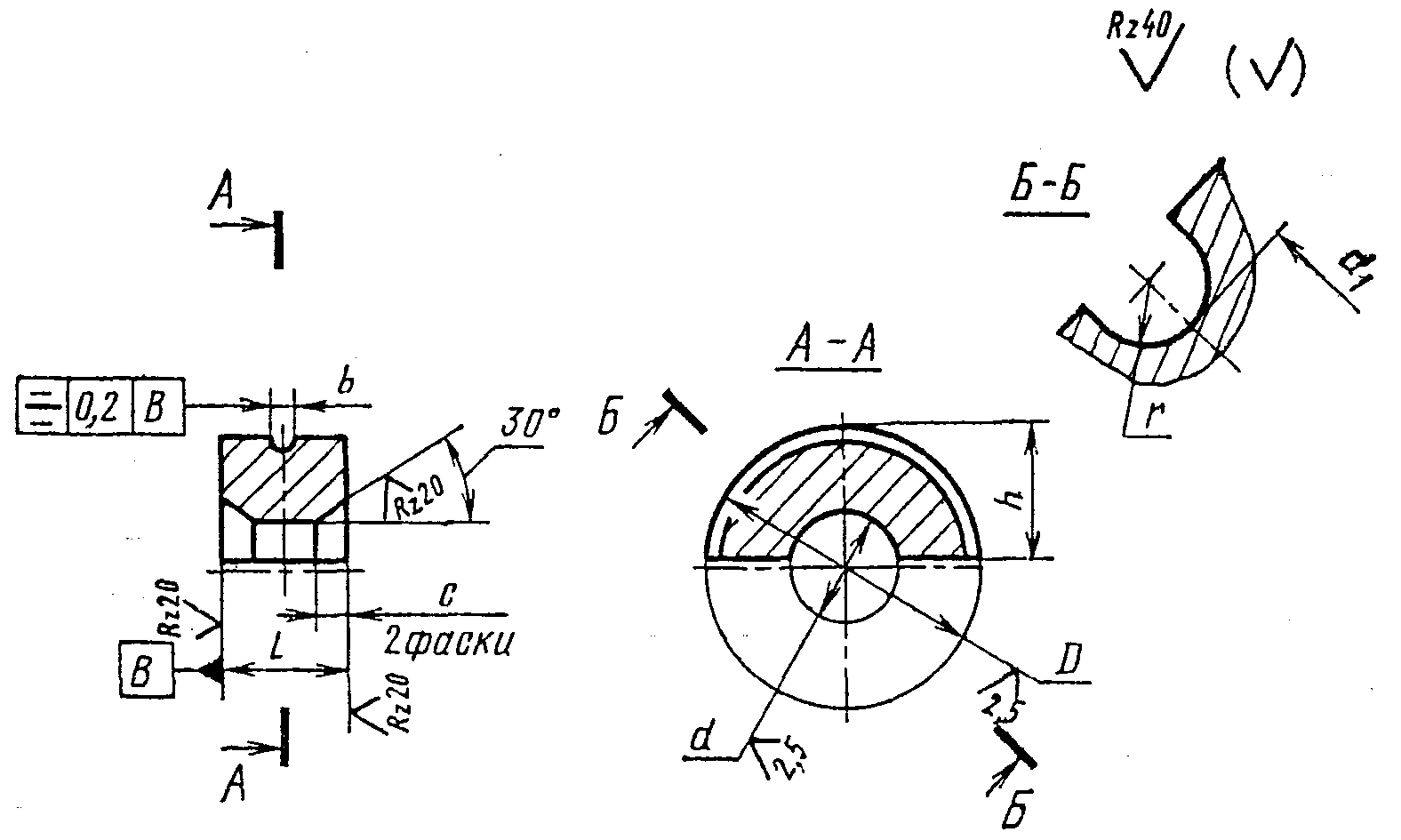

3.1. Конструкция и размеры сухарей должны соответствовать указанным на черт. 3 и в табл. 4.
| Обозначения сухарей | D (поле допуска h11) | d <*> (поле допуска H8) | l | d_{1} | b | h | c | r | Масса <**>, кг, \approx |
| 6107-0411/002 | 12 | От 2 до 7 | 7 | 10,0 | 1,2 | 5,5 | 2 | 0,6 | 0,0025 |
| 6107-0412/002 | 15 | От 3 до 9 | 9 | 13,0 | 7,0 | 0,0055 | |||
| Св. 9 до 11 | - | - | - | 0,0040 | |||||
| 6107-0413/002 | 18 | От 3 до 11 | 15,6 | 1,6 | 8,5 | 0,8 | 0,0085 | ||
| Св. 11 до 12 | - | - | - | 0,0055 | |||||
| 6107-0414/002 | 25 | От 3 до 18 | 13 | 22,5 | 1,6 | 11,8 | 3 | 0,8 | 0,0240 |
| Св. 18 до 20 | - | - | - | 0,0120 | |||||
| 6107-0415/002 | 32 | От 6 до 20 | 22 | 29,0 | 1,8 | 15,0 | 5 | 0,9 | 0,0650 |
<*> Фактический размер отверстия указывается при заказе.
Пример условного обозначения сухаря размерами D = 12 мм, d = 2 мм:
Сухарь 6107-0411/002 2 ГОСТ 18069-72
3.2 Материал — сталь марки У7 по ГОСТ 1435-74.
3.3 Твердость — 41,5...51,5HRC_{\text{э}} .
4. КОНСТРУКЦИЯ И РАЗМЕРЫ ПРУЖИННЫХ КОЛЕЦ (ДЕТАЛЬ 3)

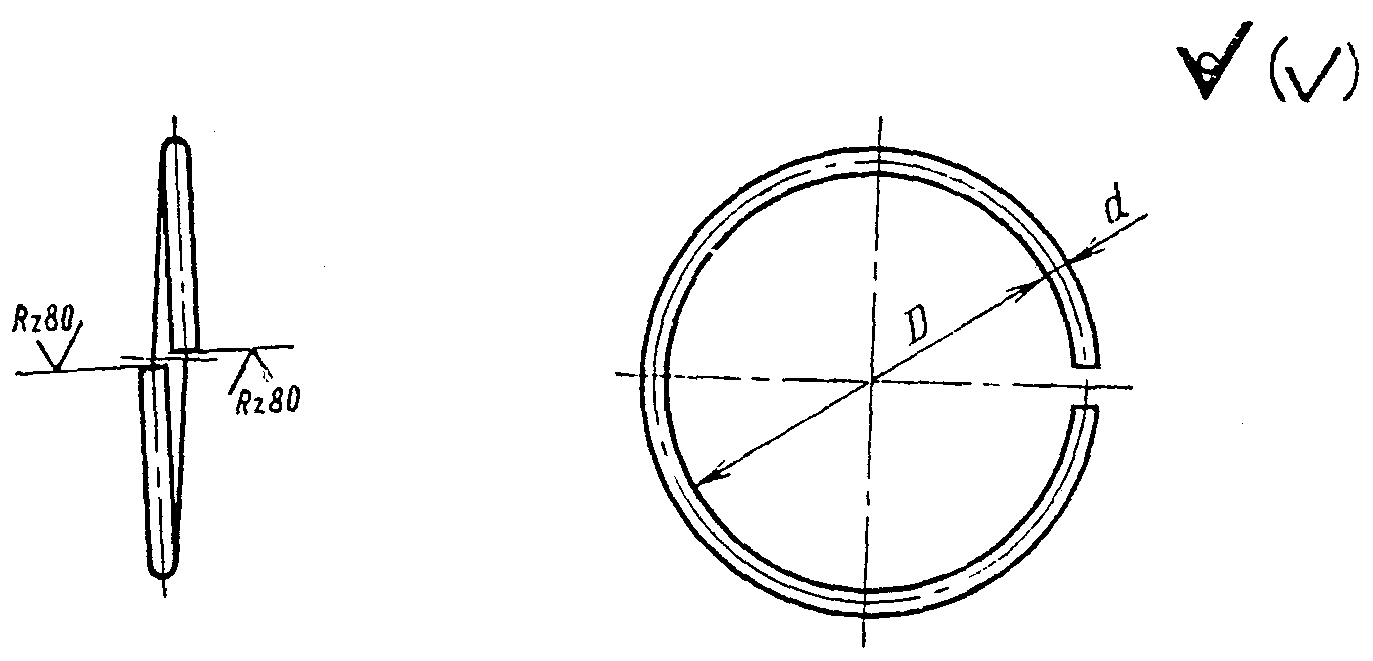

4.1. Конструкция и размеры колец должны соответствовать указанным на черт. 4 и в табл. 5.
Пример условного обозначения кольца размерами d = 0,63 мм; D = 8 мм:
Кольцо 6107-0411/003 ГОСТ 18069-72
(Измененная редакция, Изм. № 1).
4.2. Материал — проволока II и III ГОСТ 9389-75 из углеродистой стали группы 4 по ГОСТ 1435-74.
4.3. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85).
