Изменение № 2 ГОСТ 13598-85 «Втулки переходные для крепления инструмента с коническим хвостовиком. Конструкция и размеры»

(утв. Постановлением Госстандарта СССР от 17.10.1991 № 1623)

ИЗМЕНЕНИЕ № 2 ГОСТ 13598-85 «ВТУЛКИ ПЕРЕХОДНЫЕ ДЛЯ КРЕПЛЕНИЯ ИНСТРУМЕНТА С КОНИЧЕСКИМ ХВОСТОВИКОМ.»

Пункт 1 дополнить абзацем:

«Требования стандарта в части пп. 1, 1а, 2, 3, 4 — 9 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми».

Стандарт дополнить пунктами — 1а, 1б:

«1а. Присоединительные размеры втулок находятся в полном соответствии с размерами метрических конусов и конусов Морзе по ГОСТ 25557-82.»

1б. В коротких и длинных втулках внутренний конус всегда должен быть точно таким же, как и стандартный конус Морзе того же номера и даже такой же длины. Это же требование предъявляется и к наружному конусу, исключая длину, которая иногда может быть равна или быть больше длины стандартного конуса того же размера».

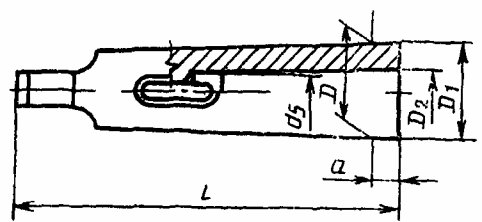

Пункт 2. Чертеж 1 заменить новым; таблицу 1 изложить в новой редакции:

Таблица 1

Размеры в мм

Обозначение втулок с допуском радиального биения			Применяемость для допусков			Конус				D	D <*> 1	D 2	L	а	d <*> 5 H11	Масса, кг <*>, не более
0,01	0,02	0,005	0,01	0,02	0,005	наружный		внутренний
6100-0141	6100-0201	6100-0211				Морзе	2	Морзе	1	17,780	18,6	12,065	92	17,0	9,7	0,08
6100-0142	6100-0202	6100-0212					3			23,825	24,1		99	5,0		0,23
6100-0143	6100-0203	6100-0213							2		24,7	17,780	112	18,0	14,9	0,17
6100-0221	6100-0227	6100-0294					4		(1)	31,267	31,6	12,065	124	6,5	9,7	0,49
6100-0144	6100-0204	6100-0214							2			17,780			14,9	0,42
6100-0145	6100-0205	6100-0215							3		32,4	23,825	140	22,5	20,2	0,31
6100-0222	6100-0228	6100-0295					5		(1)	44,399	44,7	12,065	156	6,5	9,7	1,40
6100-0223	6100-0229	6100-0296							(2)			17,780			14,9	1,33
6100-0146	6100-0206	6100-0216							3			23,825			20,2	1,08
6100-0147	6100-0207	6100-0217							4		45,5	31,267	171	21,5	26,5	0,95
6100-0224	6100-0291	6100-0297					6		(1)	63,348	63,8	12,065	218	8,0	9,7	4,17
6100-0224	6100-0291	6100-0297							(2)			17,780			14,9	4,09
6100-0225	6100-0292	6100-0298							3			23,825			20,2	3,96
6100-0226	6100-0293	6100-0299							4			31,267			26,5	2,89
6100-0148	6100-0208	6100-0218							5			44,399			38,2	1,95
6100-0149	6100-0209	6100-0219				Метрический	80 <*>	Морзе	5	80,000	80,4	44,399	228	8,0	38,2	5,17
6102-0061	6102-0121	6102-0131							6		83,0	63,348	280	60,0	54,6	4,70
6102-0062	6102-0122	6102-0132					100 <*>			100,000	101,5		290	30,0		9,05
6102-0063	6102-0123	6102-0133						Метрический	80		103,0	80,000	320	60,0	71,5	7,80
6102-0064	6102-0124	6102-0134					120 <*>	Морзе	6	120,000	120,6	63,348	312	12,0	54,6	16,62
6102-0065	6102-0125	6102-0135						Метрический	80			80,000			71,5	12,16
6102-0066	6102-0126	6102-0137							100		123,0	100,000	360	60,0	9,0	10,69

---

<*> Размеры, отсутствующие в стандарте ИСО 238-74 (см. Приложение).

Примечания. 1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Допускается изготовление диаметра цилиндрической проточки d_{5} с допуском j_{\text{в}} 15.

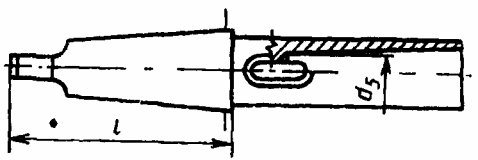

Пункт 3. Чертеж 2 дополнить размером d_{5} ; указать размер l, как показано на чертеже; таблицу 2 изложить в новой редакции.

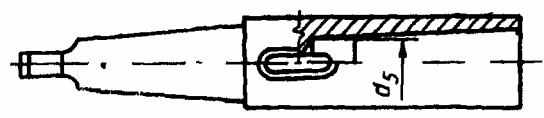

Исполнение 2

Таблица 2

Размеры в мм

Обозначение втулок с допуском радиального биения конуса		Применяемость для допусков		Исполнение	Конус Морзе		D	D <*> 1	D 2	D 3	L	l	a	d <*> 5	r <*>	r <*> 1	Масса, кг, не более
					наружный	внутренний								H11
0,015	0,03	0,015	0,03
6100-0301	6100-0302			2	1	1	12,065	-	12,065	20	145	69	7,0	9,7	1,0	1	0,17
6100-0303	6100-0304					(2)			17,780	30	160			14,9	2,0	3	0,39
6100-0251	6100-0252				2	1	17,780		12,065	20	160	84	9,0	9,7	1,0	1	0,26
6100-0305	6100-0306					2			17,780	30	175			14,9	2,0	3	0,48
6100-0307	6100-0308					(3)			23,825	36	196			20,2			0,70
6100-0253	6100-0254			1	3	1	23,825	24,1	12,065	20	175	99	5,0	9,7	1,0	1	0,40
6100-0255	6100-0256			2		2		-	17,780	30	194	103	9,0	14,9	2,0	3	0,63
6100-0309	6100-0311					3			23,825	36	215			20,2			0,85
6100-0312	6100-0313					(4)			31,267	48	240			26,5	2,5	5	1,51
6100-0314	6100-0315			1	4	(1)	31,267	31,6	12,065	20	200	124	6,5	9,7	1,0	1	0,66
6106-0257	6100-0258					2			17,780	30	215			14,9	2,0	3	0,88
6100-0316	6100-0317			2		3		-	23,825	36	240	128	10,5	20,2			1,17
6100-0318	6100-0319					4			31,267	48	265			26,5	2,5	5	1,77
6100-0321	6100-0322					(5)			44,399	63	300			38,2	3,0		3,11
6100-0323	6100-0324			1	5	(1)	44,399	44,7	12,065	20	232	156	6,5	9,7	1,0	1	1,61
6100-0325	6100-0326			1	5	(2)	44,399	44,7	17,780	30	247	156	6,5	14,9	2,0	3	1,83
6100-0327	6100-0328					3			23,825	36	268			20,2	2,0		2,05
6100-0329	6100-0331			2		4		-	31,267	48	300	163	13,5	26,5	2,5	5	2,82
6100-0332	6100-0333					5			44,399	63	335			38,2	3,0		4,08
6100-0334	6100-0335			1	6	(1)	63,348	63,8	12,065	20	294	218	8,0	9,7	1,0	1	4,48
6100-0336	6100-0337					(2)			17,780	30	309			14,9	2,0	3	4,70
6100-0338	6100-0339					(3)			23,825	36	330			20,2			4,92
6100-0341	6100-0342					4			31,267	48	355			26,5	2,5	5	5,60
6100-0343	6100-0344					5			44,399	63	390			38,2	3,0		6,86

---

<*> Размеры, отсутствующие в стандарте ИСО 238-74 (см. Приложение).

Примечания. 1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Допускается изготовление диаметра цилиндрической проточки d_{5} с допуском j_{\text{в}} 15.

3. Допускается увеличение длины L, кратное 5 мм, для втулок с внутренним конусом Морзе 1 — 3 и 10 мм для втулок с внутренним конусом Морзе 4 — 5.

Пункт 4 после слов «ГОСТ 4543-71» дополнить словами: «или сталь 45 по ГОСТ 1050-88».

СООТВЕТСТВИЕ СТАНДАРТА СТАНДАРТУ ИСО 238-74

Размеры коротких и длинных переходных втулок для инструментов с хвостовиком конус Морзе полностью охватывают номенклатуру размеров втулок по стандарту ИСО 238-74.

Дополнительно в стандарт включены размеры коротких переходных втулок с метрическим конусом и дополнительные размеры коротких и длинных втулок, уточняющие их конструктивные параметры, отмеченные в табл. 1 и 2 настоящего стандарта знаком <*>, а также требования к материалам, твердости, шероховатости поверхностей и маркировке втулок.

---
