Изменение № 1 ГОСТ 11446-75 «Перфораторы ручные. Хвостовики буровых штанг и гнезда для них. Типы и основные размеры»

(утв. и введено в действие Постановлением Госстандарта СССР от 03.04.1990 № 794)

Группа Г41

Дата введения 1 января 1991 года

Наименование стандарта изложить в новой редакции: «Перфораторы переносные. Хвостовики буровых штанг и гнезда для них. Типы и размеры»

Portable rock drills. Drill rod shanks and chucks. Types and dimensions».

Пункт 1. Заменить слово: «ручных» на «переносных»; исключить ссылку: «по ГОСТ 10750-73».

Пункт 3. Чертеж 2, Сечение А-А. Исключить размер: d1; дополнить размером: R 1,2 max;

таблицу 1 изложить в новой редакции:

Таблица 1

мм

S			\Delta +/- 1	D +/- 1	d +0,3 -0,6	l мин.
Номин.	Пред. откл.
	хвостовика	гнезда
19,2	-0,4	+0,25	108	33	8,0	50
22,4		+0,05		35	9,0	70
25,6	-0,6			38	9,5
		+0,35 +0,05	159

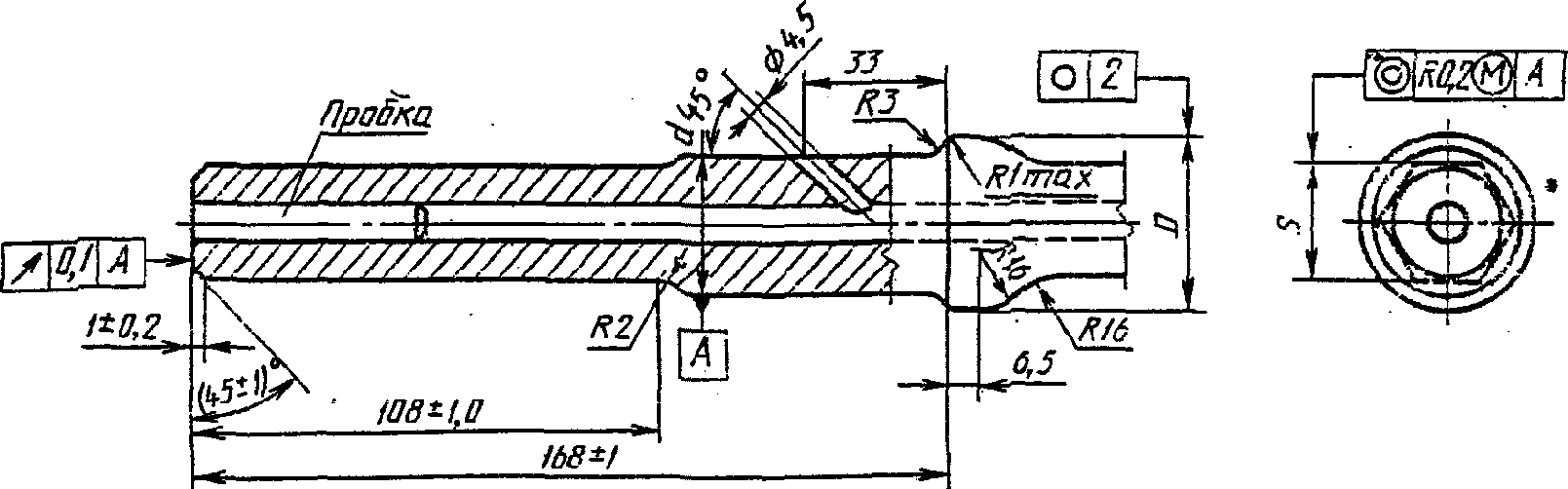

Пункт 3. Чертежи 3, 4 заменить новыми:

S			D +/- 1	d -0,065 -0,195
Номин.	Пред. откл.
	хвостовика	гнезда
22,4	-0,4	+0,25 +0,05	35	25
25,6	-0,6		38	30

---
