ГОСТ 11446-75. Государственный стандарт Союза ССР. Перфораторы ручные. Хвостовики буровых штанг и гнезда для них. Типы и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 11446-75Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 11.12.1975 № 3864)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства России от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято Постановлением Госстандарта СССР от 03.01.1985 № 1. Документ утрачивает силу с 1 января 1982 года. Документ введен в действие с 1 января 1977 года. Взамен ГОСТ 11446-65.

Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 11 декабря 1975 г. № 3864

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЕРФОРАТОРЫ РУЧНЫЕ.
ХВОСТОВИКИ БУРОВЫХ ШТАНГ И ГНЕЗДА ДЛЯ НИХ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Hand-held rock drills. Drill rod shanks and chucks.
Types and general dimensions

ГОСТ 11446-75

Группа Г41

Взамен ГОСТ 11446-65

Постановлением Государственного комитета стандартов Совета Министров СССР от 11 декабря 1975 г. № 3864 срок действия установлен

с 1 января 1977 года
до 1 января 1982 года

РАЗРАБОТАН Государственным институтом по проектированию и конструированию машин для горнорудной промышленности (ГИПРОРУДМАШ)

Директор Герасимов В.П.

Руководитель темы Борисенко А.Е.

Исполнители: Бердышева Г.М., Клоченко С.И.

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ)

И.о. директора Герасимов Н.Н.

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 11 декабря 1975 г. № 3864

1. Настоящий стандарт распространяется на хвостовики буровых штанг и гнезда для них в ручных перфораторах по ГОСТ 10750-73.

2. Хвостовики буровых штанг должны изготовляться типов:

1 — шестигранные с осевым отверстием;

2 — комбинированные (шестигранник, переходящий в цилиндр) с боковым отверстием.

3. Типы и основные размеры хвостовиков буровых штанг и гнезд для них в ручных перфораторах должны соответствовать указанным на черт. 1 - 4 и в табл. 1 и 2.

Тип 1

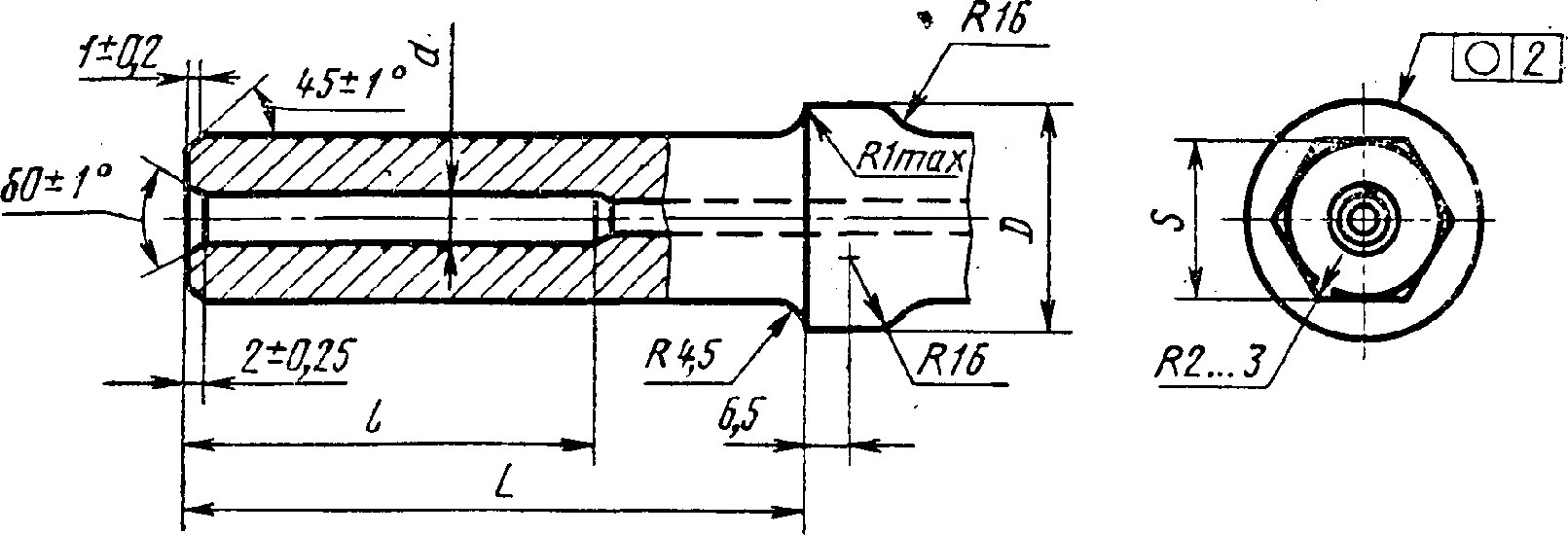

Хвостовик

рис. 1

Черт. 1

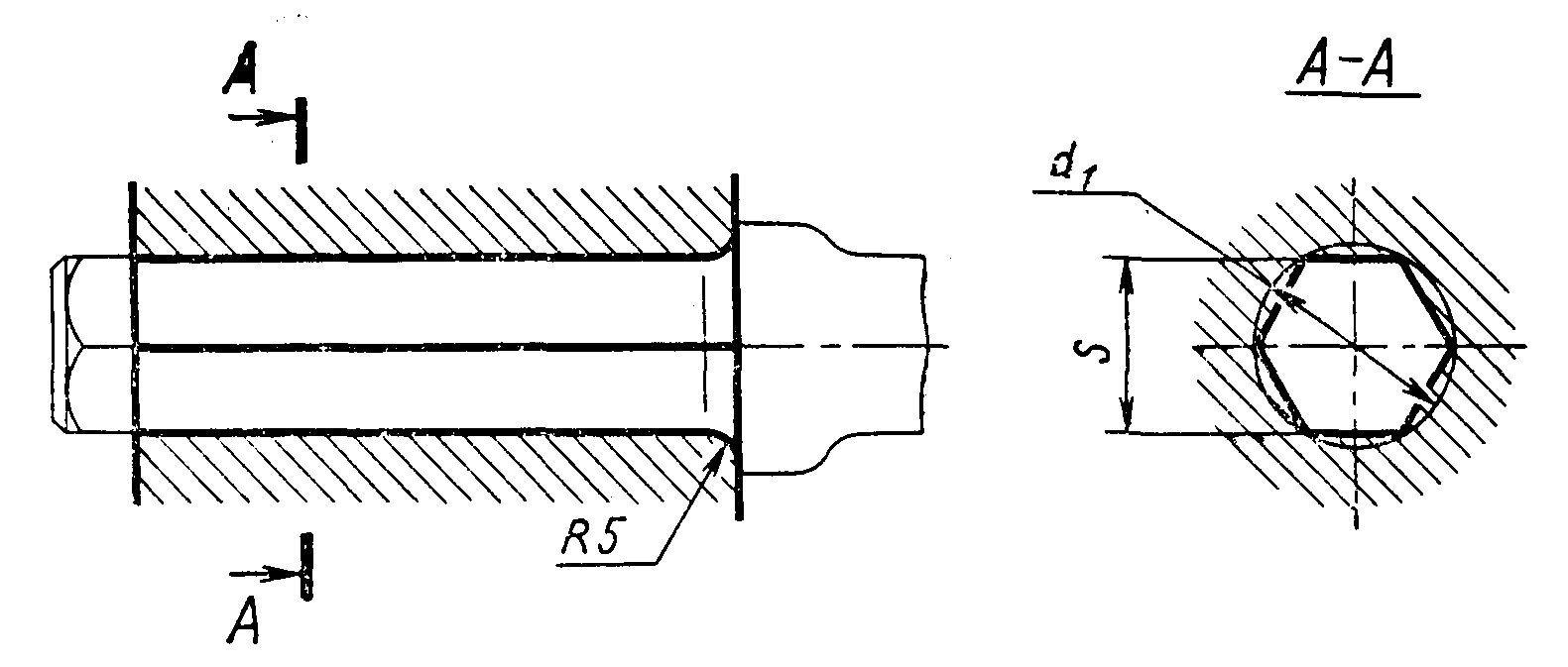

Гнездо

рис. 2

Черт. 2

Таблица 1

мм

S			L (пред. откл. +/- 1)	D (пред. откл. +/- 1)	d (пред. откл. +0,3 -0,6)	l наимен.	d1 (пред. откл. +0,2)
Номин.	Пред. откл.
	хвостовика	гнезда
19	+0,3 -0,2	+0,45 +0,35	108	33	8,0	50	22,0
22	+0,4 -0,2	+0,65 +0,50		35	9,0	70	25,6
25			159	38	9,5		29,0

Тип 2

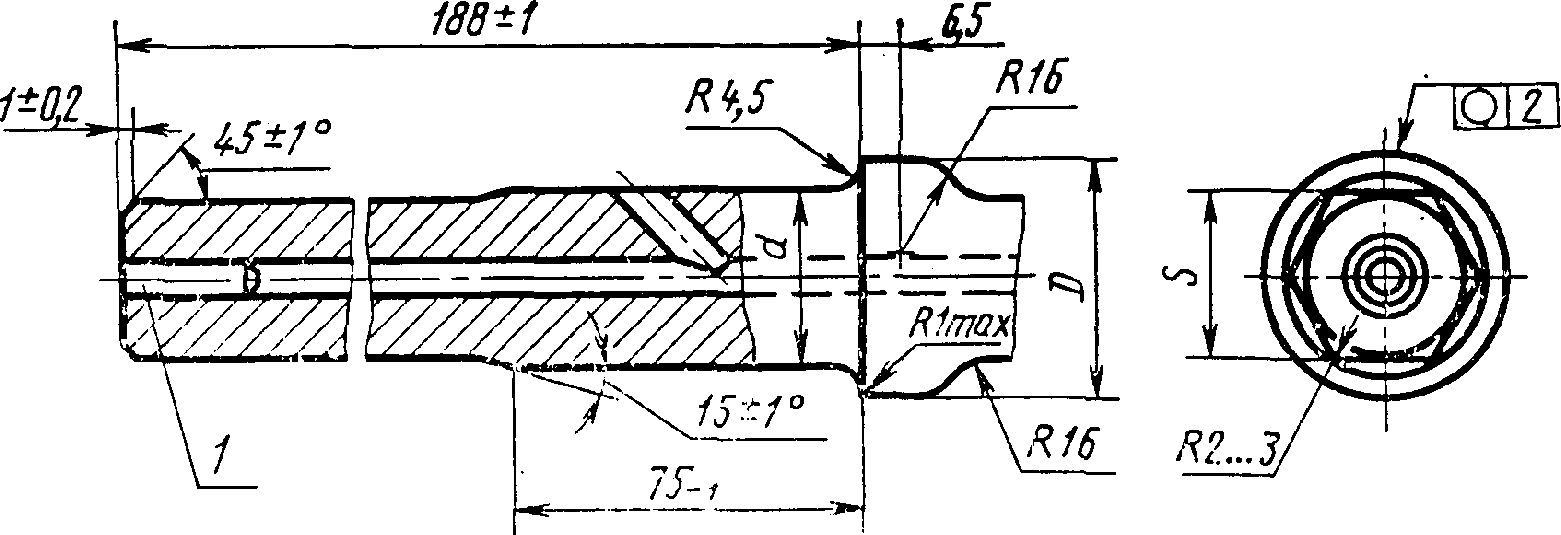

Хвостовик

рис. 3

Черт. 3

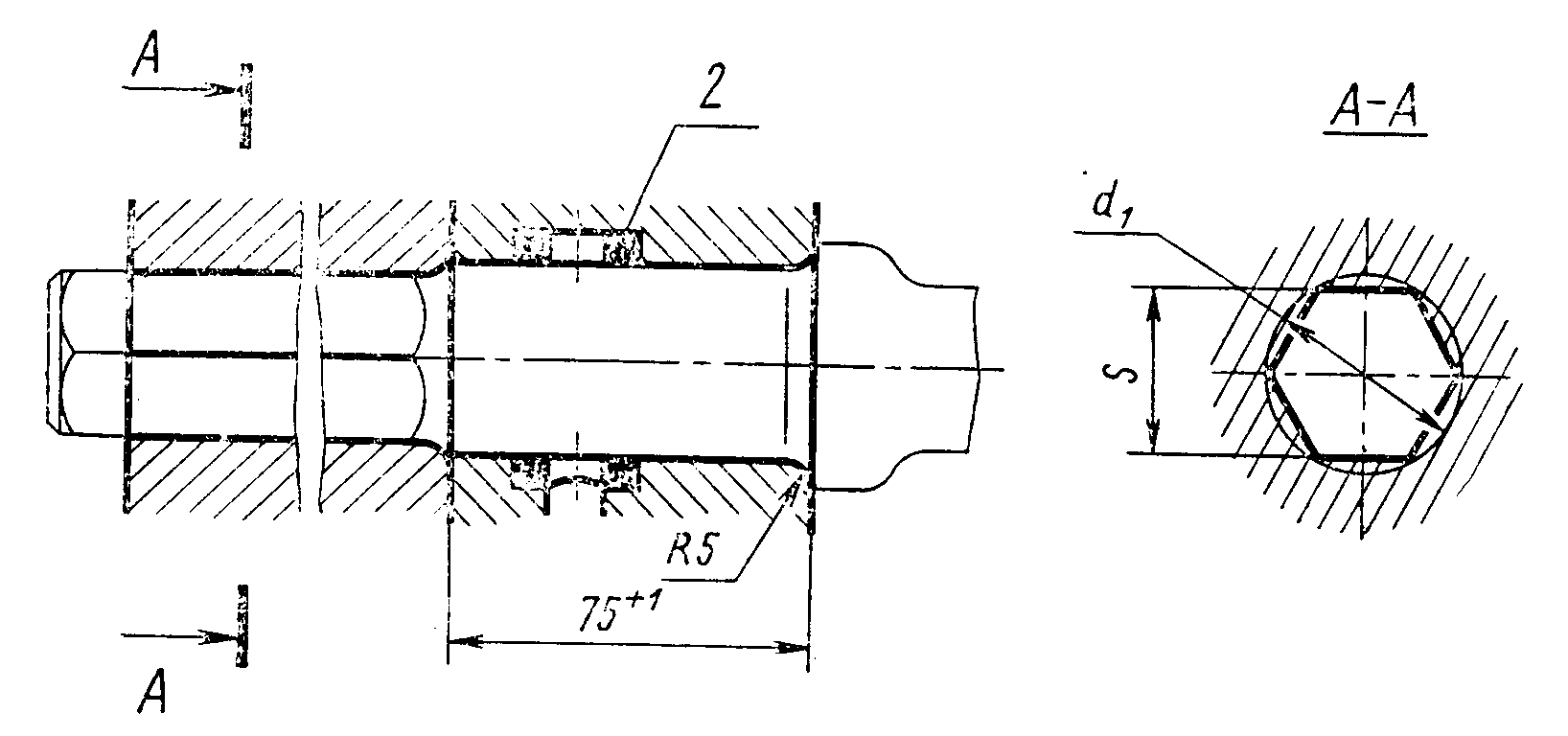

Гнездо

рис. 4

1 — пробка; 2 — уплотнение

Черт. 4

Таблица 2

мм

S			D (пред. откл. +/- 1)	d	d1 (пред. откл. +0,2)
Номин.	Пред. откл.
	хвостовика	гнезда
22	+0,4 -0,2	+ 0,65 +0,50	35	25	25,6
25			38	30	29,0
