ОСТ 36-57-81. Отраслевой стандарт. Трубопроводы стальные технологические из углеродистых и легированных сталей на давление Ру до 9,81 МПа (100 кгс/см2). Ручная аргонодуговая сварка. Типовой технологический процесс
(утв. и введен в действие Приказом Минмонтажспецстроя СССР от 15.10.1981 № 262)
Примечание
С 01.07.2003 в связи с вступлением в силу Федерального закона от 27.12.2002 № 184-ФЗ отраслевые стандарты не относятся к нормативным документам по стандартизации. До вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования (в том числе стандарты отраслей) носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям и условиям, указанным в п. 1 ст. 46 названного закона, за исключением случаев, предусмотренных ст. 5. С 01.07.2016 виды документов по стандартизации установлены ст. 14 Федерального закона от 29.06.2015 № 162-ФЗ. Документ введен в действие с 1 июля 1982 года.
Приказом Министерства монтажных и специальных работ СССР от 15 октября 1981 г. № 262
ТРУБОПРОВОДЫ СТАЛЬНЫЕ ТЕХНОЛОГИЧЕСКИЕ ИЗ УГЛЕРОДИСТЫХ И ЛЕГИРОВАННЫХ СТАЛЕЙ НА ДАВЛЕНИЕ Ру до 9,81 МПа (100 кгс/см2)
ТИПОВОЙ ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС
Срок введения установлен с 1 июля 1982 года
Настоящий стандарт распространяется на технологические трубопроводы из углеродистых и легированных сталей, обеспечивающие ведение технологического процесса, включающего получение, переработку и транспортировку промежуточных продуктов, и устанавливает технологический процесс ручной аргонодуговой сварки стыков трубопроводов.
Утвержден и введен в действие приказом Министерства монтажных и специальных строительных работ СССР от 15 октября 1981 г. № 262.
Исполнители: ВНИИМОНТАЖСПЕЦСТРОЙ.
Несоблюдение стандарта преследуется по закону.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1 Требования к материалам трубопроводов.
1.1.1. Для изготовления стальных технологических трубопроводов необходимо применять трубы из материалов, соответствующих указаниям проектной документации заказчика и по своему химическому составу и механическим свойствам соответствующих требованиям государственных стандартов и технических условий согласно обязательному приложению 1.
1.1.2. Применение труб из других материалов разрешается только по согласованию с проектной организацией при условии, что технологические и эксплуатационные характеристики заменяющих материалов не ниже, чем у заменяемых.
1.1.3. Предприятие-изготовитель должно подтверждать качество материала труб соответствующими сертификатами.
1.1.4. При отсутствии сертификата предприятие-поставщик (заказчик) должно перед сваркой подвергать материалы труб проверке для подтверждения соответствия химического состава и механических свойств марке стали согласно требованиям стандартов или технических условий, приведенных в обязательном приложении 1.
1.1.5. Материалы труб, к которым предъявляют требования по стойкости к межкристаллитной коррозии, независимо от наличия сертификата перед запуском в производство должны быть испытаны на склонность к межкристаллитной коррозии по ГОСТ 6032-75.
1.2 Требования к сварочным материалам.
1.2.1 Для ручной аргонодуговой сварки необходимо применять следующие сварочные материалы:
- проволоку стальную сварочную по ГОСТ 2246-70;
- аргон газообразный по ГОСТ 10157-73 (сорта высшего, первого или второго);
1.2.2. Каждая партия сварочной проволоки должна иметь сертификат с указанием предприятия-изготовителя, марки, диаметра, номера плавки и химического состава проволоки. К каждой бухте (мотку) сварочной проволоки должна быть прикреплена бирка с указанием предприятия-изготовителя, номера плавки и обозначения проволоки в соответствии со стандартом.
1.2.3. Каждая бухта сварочной проволоки, не имеющая сертификата, перед сваркой должна быть проконтролирована на соответствие марочному составу путем стилоскопирования для определения легирующих элементов. Для анализа легированной и высоколегированной сварочной проволоки стилоскопированию подвергают оба конца бухты. В случае неудовлетворительных результатов стилоскопирования проводят химический анализ проволоки. При выявлении несоответствия химического состава сертификату данная бухта сварочной проволоки не может быть использована для сварки.
1.2.4. Сварочную проволоку необходимо хранить в сухом закрытом помещении в условиях, предохраняющих ее от ржавления, загрязнения и механических повреждений в соответствии с ГОСТ 2246-70.
1.2.5. Качество аргона в соответствии с ГОСТ 10157-73 удостоверяет сопроводительный документ, который закладывают в закрываемый колпачком маховичок вентиля каждого баллона.
1.2.6. Перед использованием баллона с аргоном необходимо проверить качество газа. Для этого на пластину или трубу наплавляют сварочный валик длиной 100 — 150 мм и с помощью технического осмотра по ГОСТ 3242-79 поверхности наплавки и излома шва определяют надежность газовой защиты. При наличии пор в металле шва газ, находящийся в данном баллоне, бракуют.
1.2.7. В качестве неплавящихся электродов для ручной аргонодуговой сварки необходимо применять прутки или проволоку из вольфрама диаметром от 0,8 до 4,0 мм в соответствии с ОСТ 1.41710-77.
1.2.8. Каждая партия неплавящихся электродов должна иметь сертификат предприятия-изготовителя с указанием марки.
1.2.9 Неплавящийся электрод перед работой должен быть заточен на
конус. Угол конуса (y) должен быть равен 28 - 30°, длина конической части (L ), должна составлять 5 - 6 диаметров электрода (D ). Конус после 1 1 заточки должен быть притуплен, диаметр притупления (d ) должен быть равен
n
0,2 — 0,5 мм (черт. 1).
1.2.10. Приготовлять, транспортировать и хранить флюс-пасту ФП8-2 следует в соответствии с ТУ 14-4-737-76 и ТУ 14-4-736-76.

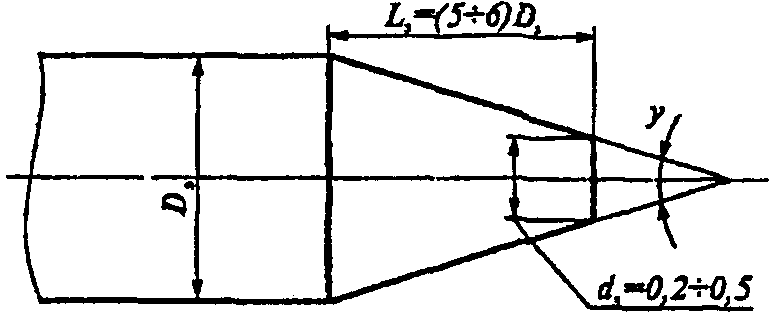

Схема заточки вольфрамового электрода
1.3 Требования к оборудованию для сварки.
1.3.1. Для ручной аргонодуговой сварки следует применять источники питания постоянного тока с падающей вольтамперной характеристикой. Преобразователи с жесткой вольтамперной характеристикой могут быть использованы с применением балластных реостатов РБГ-301, изготовленных по ТУ 16-527-109-70, а также РБ-301, РБ-501 и РБ-201, изготовленных по ГОСТ 304-77Е. Источники питания необходимо выбирать в соответствии с обязательным приложением 2.
1.3.2. Горелки для ручной аргонодуговой сварки выбирают в соответствии с обязательным приложением 3.
1.3.3. Для облегчения зажигания дуги необходимо применять осцилляторы, которые выбирают в соответствии с обязательным приложением 4.
1.3.4. Для понижения давления аргона, поступающего из баллона, до рабочего давления и поддержания его постоянным, необходимо применять аргоновые редукторы с показывающими расходомерами марок АР-10, АР-40 и АР-150 по ТУ 26-05-196-74 и кислородный баллонный редуктор ДКМ-1-70 по ТУ 26-05-251-71 с ротаметром марки РС-3, а также редукторы типа БКО по ГОСТ 6268-78.
1.4 Требования к квалификации сварщиков.
1.4.1. К аргонодуговой сварке технологических трубопроводов допускают сварщиков не ниже 5 — 6 разрядов, выдержавших теоретические и практические испытания в соответствии с действующими «Правилами аттестации сварщиков», утвержденными Госгортехнадзором СССР 22 июня 1971 г., и имеющих удостоверение установленной формы на право производства соответствующих сварочных работ.
К сварке трубопроводов из легированных сталей допускают сварщиков, имеющих опыт сварки этих сталей и прошедших предварительные испытания по сварке соответствующих труб.
1.4.2. Сварщики, впервые приступающие к сварке трубопроводов на монтаже данного объекта для имевших перерыв в работе более 2 мес., а также все сварщики в случаях применения новых сварочных материалов или оборудования, независимо от наличия у них документов о сдаче испытаний, должны заварить пробные стыки в присутствии мастера-контролера в условиях, тождественных тем, в которых производится сварка трубопроводов.
1.4.3. Пробные стыки должны быть подвергнуты техническому осмотру по ГОСТ 3242-79, проверке оплошности физическими методами контроля к механическим испытаниям на разрыв и загиб, а для трубопроводов I категории (СНиП III-31-78) - и на ударную вязкость.
1.4.4. Сварщики, не выдержавшие испытания, могут быть допущены к сварке трубопроводов только после сдачи повторных испытаний, которые проводят не ранее, чем через 10 дней с момента отстранения их от сварки трубопроводов.
1.4.5. Каждый сварщик должен иметь личное клеймо (цифровое или буквенное).
2. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС СВАРКИ

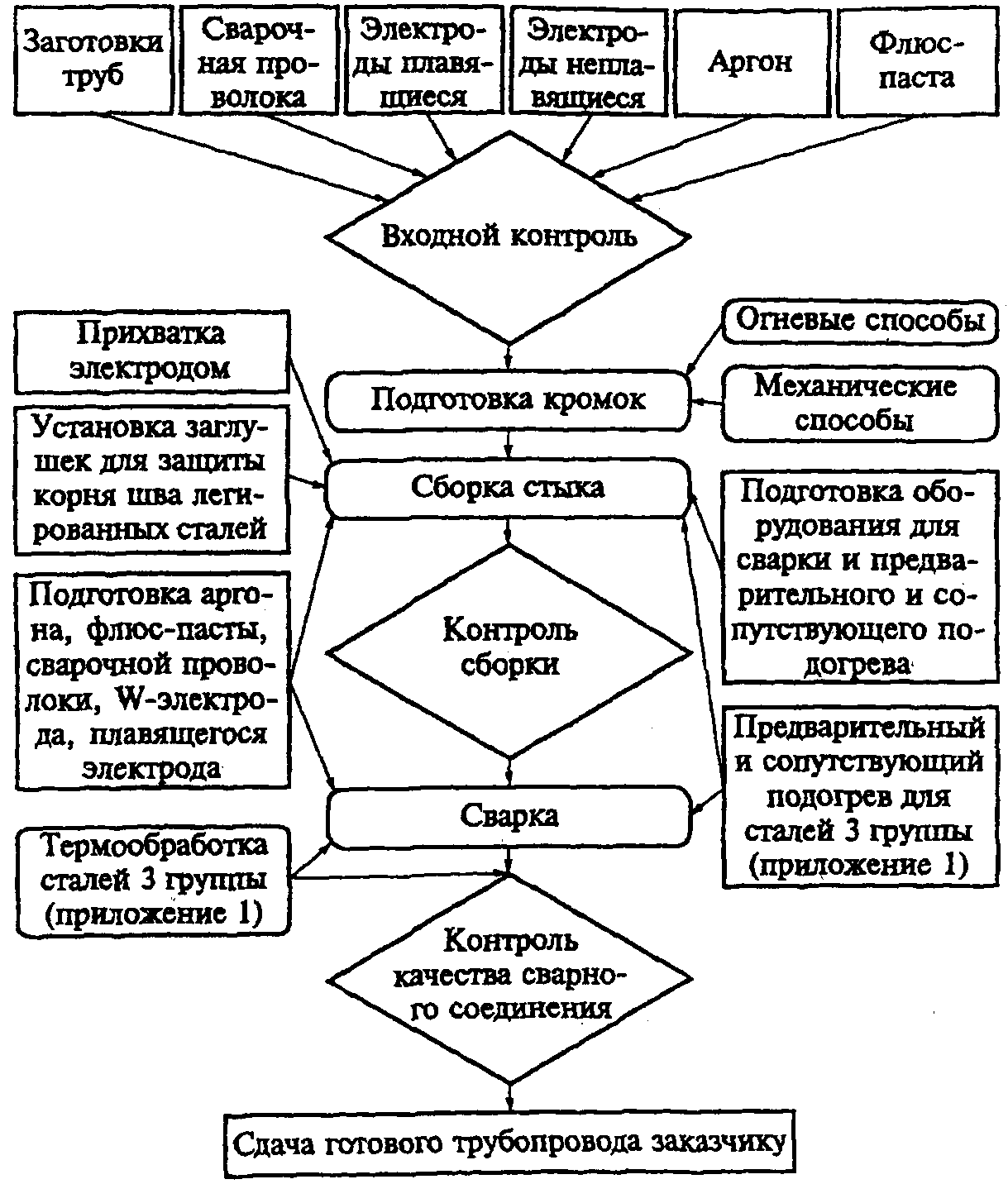

2.1. Технологический процесс сварки должен содержать элементы, представленные на черт. 2.
2.2 Подготовка труб под сварку и сборка стыков.
2.2.1. Трубы под сварку необходимо выбирать по внутренним диаметрам. В одну группу должны входить трубы, имеющие расхождение по внутреннему диаметру до 1% (не более 2 мм).
2.2.2. Огневая резка труб и обработка кромок допустима для труб из сталей марок 1 и 2 групп и аналогичных (обязательное приложение 1).
2.2.3. Огневую резку труб на монтаже из сталей 3 группы (обязательное приложение 1) и аналогичных можно производить в исключительных случаях.
Перед огневой обработкой участок трубы, примыкающий к резу, должен быть подогрет до 300 — 350 °C. После резки следует обеспечить медленное охлаждение кромок трубы, которые затем должны быть зачищены наждачным кругом на глубину не менее 3 мм (считая от максимальной впадины реза) и тщательно проконтролированы на отсутствие трещин (на ширину не менее 20 мм) методом цветной дефектоскопии по ГОСТ 18442-73.
2.2.4. Допускается плазменная и воздушно-дуговая резка труб из сталей 4, 5 и 6 групп (обязательное приложение 1), после чего должна быть произведена механическая зачистка поверхности реза на глубину не менее 1 мм.
При обнаружении трещин глубину зачистки кромок необходимо увеличить (до полного удаления трещин).
2.2.5. Сборку стыка трубопровода необходимо производить в условиях надежной защиты от ветра и попадания на стык атмосферных осадков и грязи.
2.2.6. При отсутствии специальных указаний на чертежах проекта угол разделки и притупление следует выполнять в соответствии с ГОСТ 16037-80.
2.2.7. Перед сборкой труб под сварку необходимо проверить правильность подготовки фасок и зачистить до металлического блеска кромки стыкуемых труб. Наружная поверхность кромок трубы (на расстоянии 30 — 40 мм от торца) и внутренняя (на 20 — 30 мм) должны быть зачищены от грязи, масла и окалины.
2.2.8. Сборку стыков труб под сварку необходимо производить либо в специальных сборочных приспособлениях, либо с использованием центровочных приспособлений любой конструкции, обеспечивающих расположение осей стыкуемых труб на одной линии.
2.2.9. Несовпадение кромок (по внутреннему диаметру) при сборке стыков труб не должно превышать 10% толщины стенки, а для труб с толщиной стенки более 20 мм — не превышать 2 мм. При наличии разности толщины стенок стыкуемых труб, превышающей указанные величины, плавный переход от более толстого элемента к более тонкому должен быть обеспечен посредством соответствующей обработки. При этом толщина стенки трубы в любом месте разделки не должна выходить за пределы допусков по толщине.
2.2.10. Прямолинейность оси и смещение кромок стыкуемых частей трубопровода необходимо проверять линейкой длиной 400 мм, прикладываемой в трех местах по окружности стыка. По оси трубы зазор между концом линейки и трубой не должен превышать 1 мм.
2.2.11. Правка и доводка стыкуемых труб путем нагрева стенок не допускаются.
2.2.12. Разделку кромок при сварке стыка из труб разных сталей необходимо подбирать по более легированной стали.
2.2.13. Сборку стыка между трубопроводом и запорной арматурой следует производить с применением расплавляемой вставки. Размеры расплавляемой вставки должны соответствовать черт. 3, а, а размеры стыкового соединения с применением расплавляемой вставки - черт. 3, б.

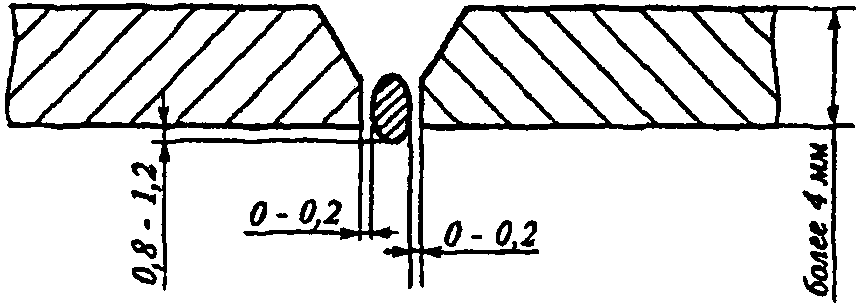

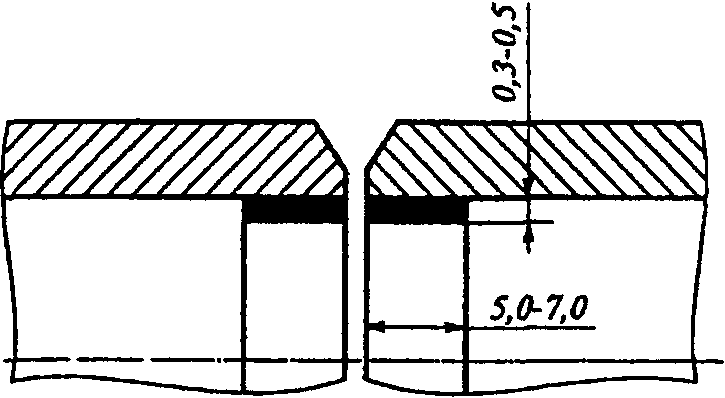

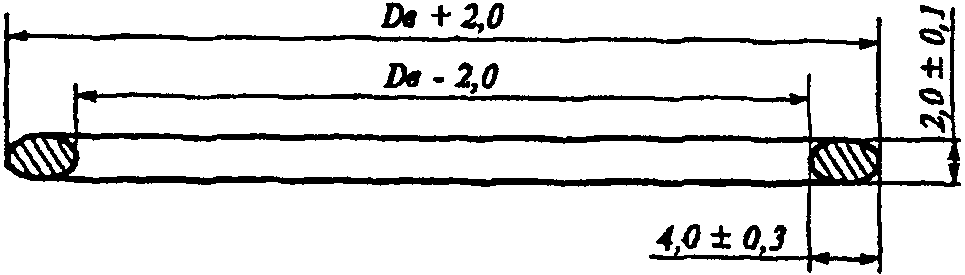

Схема сварки стыка с расплавляемой вставкой
Dв — внутренний диаметр свариваемой трубы
а — размеры расплавляемой вставки;
б — стыковое соединение с расплавляемой вставкой
2.3 Прихватка стыков трубопроводов.
2.3.1. К прихватке стыков трубопроводов разрешается приступать только после проверки мастером по сварке соответствия основных и присадочных материалов, правильности подготовки и обработки кромок и сборки.
2.3.2. Прихватку собранных стыков производят ручной аргонодуговой сваркой симметрично по окружности стыка трубопровода. Количество и размеры прихваток следует выбирать в соответствии с табл. 1.
| Диаметр трубопровода, мм | Количество прихваток по окружности трубы | Длина прихватки, мм |
|---|---|---|
| До 100 | 3 | 3 — 8 |
| 100 — 200 | 3 — 4 | 25 — 30 |
| 200 — 600 | 3 — 6 | 26 — 30 |
| свыше 600 | 6 — 10 | 80 — 100 |
2.3.3. Прихватку стыков трубопроводов должен выполнять тот же сварщик, который будет выполнять сварку корневого шва на данном стыке.
2.3.4. Для прихватки должна быть использована присадочная проволока той же марки, что и для сварки корневого шва.
2.3.5. Прихватка к трубам с толщиной стенки менее 8 мм из легированных и высоколегированных сталей, к которым предъявляются требования по стойкости к межкристаллитной коррозии, сборочных приспособлений и других временных вспомогательных деталей (в том числе вторичного сварочного провода) не допускается.
2.3.6. К качеству прихваток предъявляются такие же требования, как и к основному сварному шву. При обнаружении посредством технического осмотра и измерения в соответствии с ГОСТ 3242-79 дефектов в прихватке последняя должна быть полностью удалена абразивным инструментом.
2.3.7. Прихватку стыков с расплавляемой вставкой следует производить аргонодуговой сваркой без сварочной проволоки. Длина прихваток должна быть равна 3 — 8 мм, шаг прихваток — 10 — 15 мм.
2.4 Сварка стыков трубопроводов.
2.4.1. Ручной аргонодуговой сваркой следует выполнять корень шва технологических трубопроводов из углеродистых, низколегированных, легированных и среднелегированных сталей диаметром менее 100 мм с толщиной стенки не более 10 мм в соответствии с проектом производства сварочных работ. Дальнейшее заполнение разделки производят ручной дуговой сваркой покрытыми металлическими электродами или механизированными способами сварки в соответствии с проектом производства сварочных работ. Покрытые металлические электроды и присадочную проволоку для механизированных методов сварки следует выбирать по ГОСТ 9467-75, ГОСТ 10052-75, ГОСТ 2246-70 и в соответствии с ОСТ 36-39-80.
2.4.2. Ручной аргонодуговой сваркой следует выполнять стыки технологических трубопроводов из хромоникелевых сталей с толщиной стенки не более 3 мм. При толщине стенки трубопровода более 3 мм аргонодуговой сваркой следует выполнять корень шва, а дальнейшее заполнение разделки можно производить ручной аргонодуговой сваркой с применением присадочной проволоки, ручной дуговой сваркой покрытыми металлическими электродами или механизированными методами сварки в соответствии с проектом производства сварочных работ. Покрытые металлические электроды и присадочную проволоку следует выбирать по ГОСТ 10052-75, ГОСТ 2246-70 и в соответствии с ОСТ 36-39-80.
2.4.3. Сварочную проволоку для аргонодуговой сварки однородных сталей необходимо выбирать в соответствии с табл. 2, а для аргонодуговой сварки разнородных сталей — в соответствии с табл. 3.
| Марка стали свариваемых труб | Марка сварочной проволоки по ГОСТ 2246-70 для сварки | ||
| стыка трубопровода с толщиной стенки до 3 мм | корня шва стыка трубопровода с толщиной стенки более 3 мм | всего остального сечения шва | |
| 1 | 2 | 3 | 4 |
| Ст.2сп | Св-08Г2С | Св-08Г2С | Св-08Г2С |
| Ст.2пс | Св-08ГС | Св-08ГС | Св-08ГС |
| Ст.3пс | Св-08ГС | Св-08ГС | Св-08ГС |
| Ст.3сп | Св-08ГС | Св-08ГС | Св-08ГС |
| Ст.4сп | Св-08ГС | Св-08ГС | Св-08ГС |
| ВСт.2пс | Св-08ГС | Св-08ГС | Св-08ГС |
| ВСт.3пс | Св-08ГС | Св-08ГС | Св-08ГС |
| ВСт.3сп | Св-08ГС | Св-08ГС | Св-08ГС |
| ВСт.4сп | Св-08ГС | Св-08ГС | Св-08ГС |
| Ст.10 | Св-08ГС | Св-08ГС | Св-08ГС |
| Ст.20 | Св-08ГС | Св-08ГС | Св-08ГС |
| 10Г2 | Св-08Г2С | Св-08Г2С | Св-08Г2С |
| 17ГС | Св-08Г2С | Св-08Г2С | Св-08Г2С |
| 17Г2СФ | Св-12ГС | Св-12ГС | Св-12ГС |
| 15ГС | Св-12ГС | Св-12ГС | Св-12ГС |
| 16ГС | Св-12ГС | Св-12ГС | Св-12ГС |
| 15Х5М | Св-10Х5М | Св-10Х5М | Св-08Г2С |
| 15Х5 | Св-10Х5М | Св-10Х5М | Св-08Г2 |
| 15Х5ВФ | Св-10Х5М | Св-10Х5М | Св-10Х5М |
| 15Х1МФ | Св-08ХМ | Св-08ХМ | Св-08ХМ |
| 15ХМ | Св-08ХМ | Св-08ХМ | Св-08Г2С |
| 15МХ | Св-08МХ | Св-08МХ | Св-08МХ |
| 12МХ | Св-08МХ | Св-08МХ | Св-08Г2 |
| 12Х1МФ | Св-08ХМФА | Св-08ХМФА | Св-08ХМФА |
| 12Х18Н10Т | Св-06Х19Н9Т | Св-06Х19Н9Т | Св-06Н19Н9Т |
| 08Х22Н6Т | Св-07Х25Н13 | Св-07Х25Н13 | Св-07Х25Н13 |
| 12Х18Н12Т | Св-06Х19Н9Т | Св-06Х19Н9Т | Св-06Х19Н9Т |
| 08Х19Н10Т | Св-06Х19Н9Т | Св-06Н19Н9Т | Св-06Х19Н9Т |
| 08Х18Н11 | Св-01Х19Н9 | Св-01Х19Н9 | Св-01Х19Н9 |
| 08Х18Н12Б | Св-07Х19Н10Б | Св-07Х19Н10Б | Св-07Х19Н10Б |
| 08Х13 | Св-07Х25Н13 | Св-07Х25Н13 | Св-00Х14, Св-08Х14ГКТ |
| 08Х17Т | Св-06Х25Н12ТЮ | Св-06Х25Н12ТЮ | Св-08Х20Н9ГТ |
| 15Х25Т | Св-13Х25Н18 | Св-13Х25Н18 | Св-13Х25Н18 |
| 10Х17Н13М2Т | Св-06Х19Н10МЗТ | Св-06Х19Н10МЗТ | Св-06Х19Н10МЗТ |
| 08Х17Н15МЗТ | Св-06Х19Н10МЗТ | Св-06Х19Н10МЗТ | Св-0бХ19Н10МЗТ |
| 08Х20Н14С2 | Св-04Х19Н9С2 | Св-04Х19Н9С2 | Св-04Х19Н9С2 |
| 08Х21Н6М2Т | Св-06Х29Н10МЗТ | Св-06Х19Н10МЗТ | Св-06Х19Н10МЗТ |
| 10Х23Н18 | Св-ЮХ20Н15 | Св-10Х20Н15 | Св-10Х20Н15 |
| Св-07Х25Н13 | Св-07Х25Н13 | Св-07Х25Н13 | |
| 06Х28МДТ | Св-01Х23Н28М3ДЗТ | Св-01Х23Н28М3ДЗТ | Св-01Х23Н283ДЗТ |
| 03Х16Н15М3 | Св-04Х19Н11МЗ | Св-04Х19Н11МЗ | Св-04Х19Н11МЗ |
| Марки свариваемых сталей | Марки сварочной проволоки ГОСТ 2246-70 | |
| менее легированные | более легированные | |
| Ст. 2, 3, 4, 10, 20 | 10Г2, 17ГС, 16ГС, 17Г1С, 15Г2СФ | Св-08Г2С, Св-18ГС, Св-12ГС |
| 12МХ, 15ХМ, 12Х1МФ, 15Х1МФ | Св-08ХМФА | |
| 08Х13, 08Х17Т, 15Х25Т | Св-07Х23Н13 | |
| 12Х18Н10Т, 12Х18Н12Т, 10Х17Н13М2Т, 08Х17Н115МЗТ | Св-06Х20Н10МЗТБ | |
| 10Г2, 17ГС, 17Г2СФ, 15ГС, 16Г | 12Х18Н10Т, 12Х18Н12Т, 10Х17Н13М2Т, 08Х17Н15МЗТ | Св-07Х25Н12Г2Т |
| 15МХ, 15ХМ, 12МХ, 12Х1МФ | 12Х18Н10Т, 12Х18Н12Т, 10Х17Н13М2Т, 08Х17Н15МЗТ | Св-06Х19Н10МЗТ, Св-06Х19Н10МЗБ, Св-06Х20Н11МЗТБ |
2.4.4. При зазоре между трубами не более 0,5 мм можно сваривать корневой шов без присадочной проволоки, при большом зазоре сварку необходимо производить с присадочной проволокой.
2.4.5. При аргонодуговой сварке без присадочной проволоки кратер, образовавшийся при замыкании шва, должен быть заделан путем ускоренного отведения горелки в сторону, противоположную направлению сварки, и быстрого возвращения горелки на прежнее место.
2.4.6. При изготовлении технологических трубопроводов стыки сваривают в поворотном и неповоротном положении.
2.4.7. При сварке поворотных стыков ось трубы должна располагаться горизонтально или вертикально.
2.4.8. Если вращение стыка затруднительно, сварку корневого шва необходимо выполнять в два поворота согласно черт. 4.
2.4.9. Направление и порядок сварки корневого слоя вертикального и горизонтального неповоротных стыков должны соответствовать черт. 5.
Длина сваренных участков не должна превышать 200 мм. При большей длине участка его следует сваривать обратноступенчатым способом.

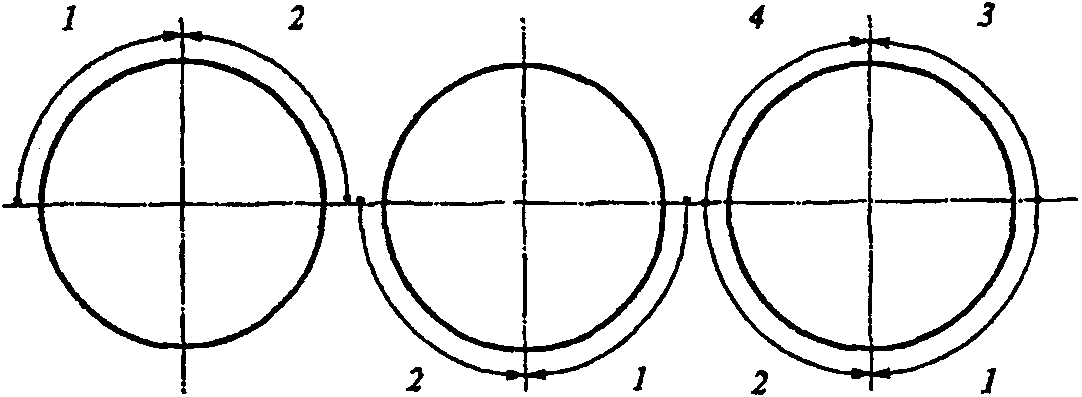

Сварка корневого шва в два поворота
при затрудненном вращении стыка
1, 2, 3, 4 — последовательность выполнения корневого
шва при сварке в два поворота

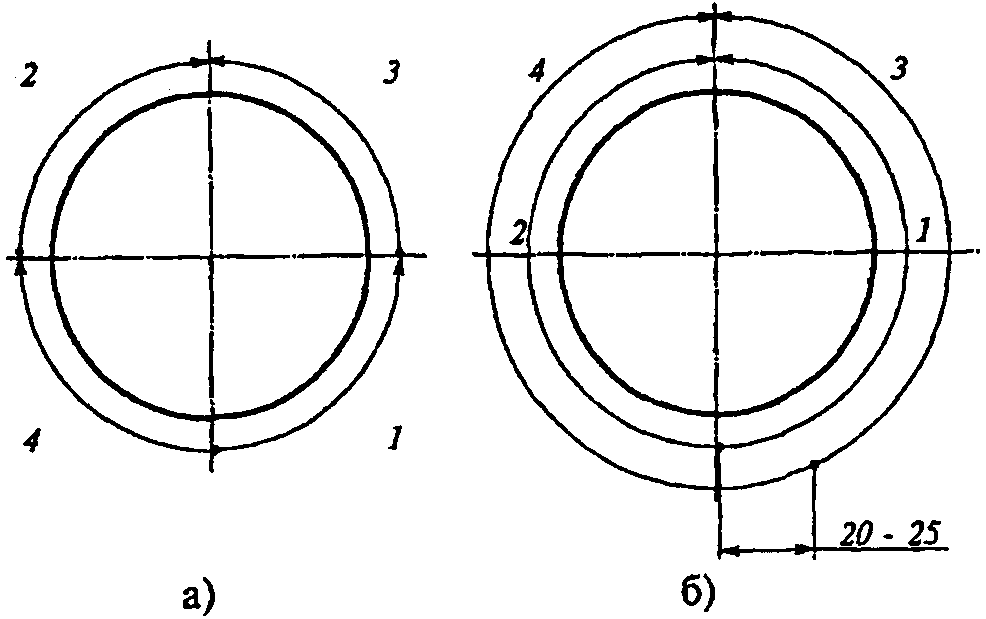

Порядок сварки неповоротного стыка
а — корневого шва; б — второго и последующего швов;
1 — 4 - последовательность наложения швов при сварке стыка
2.4.10. Стыки трубопроводов из мартенситных и мартенситно-ферритных сталей диаметром менее 219 мм независимо от толщины стенки должен сваривать один сварщик. Стыки трубопроводов диаметром 219 мм и более должны сваривать одновременно два сварщика. Для поддержания необходимого температурного режима по всему периметру трубы сварку стыков трубопроводов диаметром более 800 мм могут производить две пары сварщиков, работающие попеременно. Порядок наложения валиков первого и последующих швов при сварке вертикального стыка должен соответствовать черт. 6.

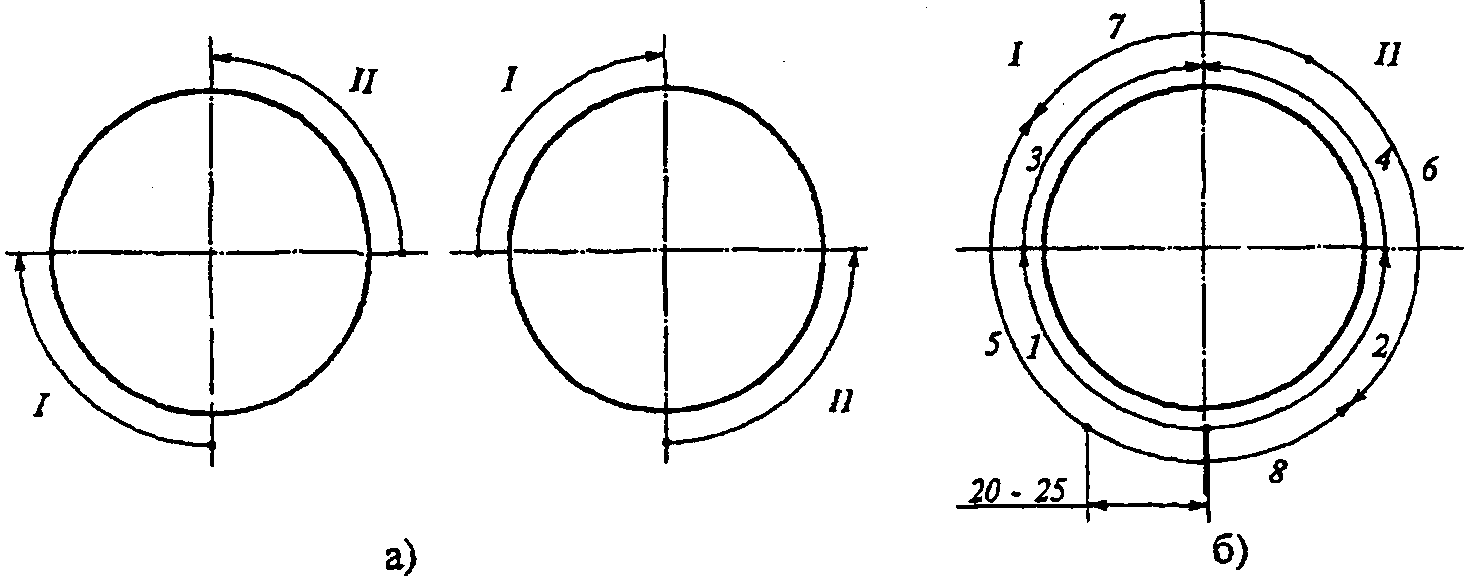

Порядок наложения корневого и последующих швов при сварке
вертикального неповоротного стыка двумя сварщиками
а — корневой шов; б — второй и последующие слои;
I — первый сварщик; II — второй сварщик;
1 — 8 - последовательность сварки
2.4.11. Горизонтальные стыки трубопроводов диаметром менее 219 мм необходимо сваривать в соответствии с черт. 7.

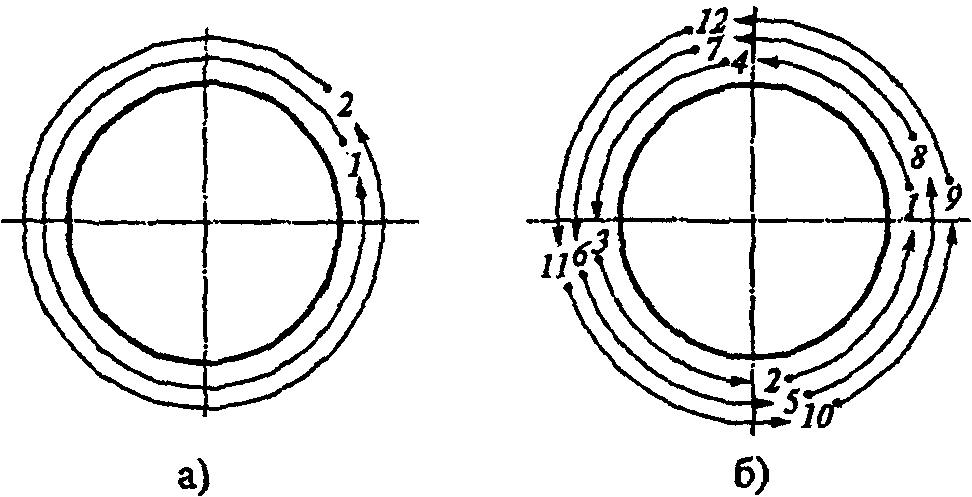

Порядок наложения слоев при сварке горизонтального
стыка труб одним сварщиком
а — для трубопровода диаметром менее 219 мм;
б — для трубопроводов от 219 мм и более;
1 — 12 — последовательность наложения слоев
при сварке стыка
2.4.12. Сварку горизонтальных стыков двумя сварщиками следует производить в соответствии с черт. 8.

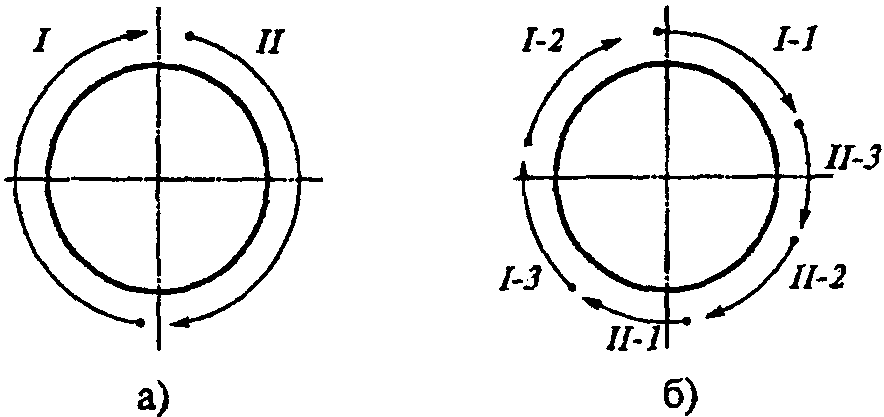

Порядок наложения корневого шва горизонтального
стыка при сварке двумя сварщиками
а — для труб диаметром менее 300 мм; б — для труб диаметром
от 300 мм и более; I — первый сварщик; II — второй сварщик;
1, 2, 3 — последовательность выполнения сварки первым
и вторым сварщиками
2.4.13. Ручную аргонодуговую сварку необходимо выполнять при возможно более короткой дуге (длиной 1,0 — 2,0 мм), постоянным током прямой полярности.
2.4.14. Зажигание и гашение дуги следует производить на свариваемой кромке или на уже сваренном шве на расстоянии 20 — 25 мм позади кратера.
2.4.15. Подачу аргона из горелки необходимо начинать на 15 — 20 с раньше момента зажигания дуги и прекращать через 10 — 15 с после обрыва дуги. В течение этого времени следует направлять струю аргона на кратер.
2.4.16. При аргонодуговой сварке особое внимание должно быть уделено провару корня шва и заделке кратера. Для заделки кратера необходимо применять дистанционное управление сварочным преобразователем. В отсутствие системы дистанционного управления сварочным преобразователем заделку кратера необходимо производить путем ввода в кратер капли расплавленного металла сварочной проволоки с одновременным ускорением отвода горелки от стыка до естественного обрыва дуги.
2.4.17. После сварки корневого шва должен быть проведен технический осмотр в соответствии с ГОСТ 3242-79 для выявления трещин. При обнаружении трещин дефектный участок должен быть удален узким наждачным кругом и снова заварен с присадочной проволокой.
2.4.18. Сварку трубопроводов из мартенситно-ферритных сталей (см. обязательное приложение 1) необходимо производить при температуре окружающего воздуха не ниже 0 °C, а сварку элементов из стали 15ХМ — при температуре не ниже минус 10 °C с подогревом до плюс 250 — 300 °C независимо от толщины стенки.
2.4.19. Сварку трубопроводов из мартенситных и мартенситно-ферритных сталей следует производить с предварительным и сопутствующим подогревом в соответствии с ОСТ 36-39-80.
2.4.20. Допустимый перерыв между окончанием сварки и началом термообработки должен соответствовать требованиям проекта производства сварочных работ.
2.4.21. В процессе сварки не допускается перегрев стыка труб из аустенитной стали. Если основной металл на расстоянии 20 — 25 мм от линии оплавления нагрелся выше 100 °C, надо сделать перерыв в сварке или, не прерывая сварки, охладить стык с помощью струи сжатого воздуха. Контролировать температуру необходимо в соответствии с ОСТ 36-50-81 и ОСТ 36-39-80.
2.4.22. Количество, последовательность наложения и взаимное расположение сварочных валиков при многослойной сварке вертикальных и горизонтальных стыков должны соответствовать табл. 4.

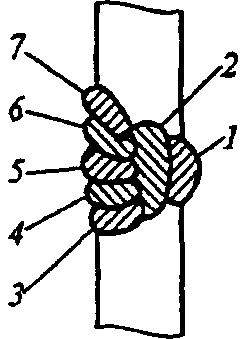

ПРИМЕРНОЕ РАСПОЛОЖЕНИЕ СЛОЕВ И ВАЛИКОВ ПО СЕЧЕНИЮ ШВА
В СТЫКАХ И ПОСЛЕДОВАТЕЛЬНОСТЬ ИХ НАЛОЖЕНИЯ ПРИ ВЫПОЛНЕНИИ
АРГОНОДУГОВЫМ ИЛИ ДРУГИМИ СПОСОБАМИ СВАРКИ
| Толщина стенки, мм | Ручная аргонодуговая сварка горизонтального стыка | Ручная аргонодуговая сварка вертикального стыка | ||
| всего сечения | корня шва | всего сечения | корня шва | |
| До 4 |
|---|
| 4 — 7 |
|---|
| 7 — 10 |
|---|
Примечания: Заштрихованы валики сварных швов, выполненных аргонодуговым способом.
Цифры обозначают последовательность наложения валиков в слоях сварных швов.
2.4.23. Взаимное положение горелки и присадочной сварочной проволоки при сварке вертикального и горизонтального стыков должно соответствовать схеме, приведенной на черт. 9. Угол альфа между электродом и радиусом трубы в месте сварки зависит от качества защиты и конструктивных особенностей горелки. Для горелок АГМ-2 и АГС-3 угол альфа может изменяться в пределах 0 — 70°, для остальных горелок (АР-3, МГ-3 и др.) с канальной схемой истечения газа — в пределах 0 — 25°.
2.4.24. Присадочная сварочная проволока при аргонодуговой сварке должна подаваться в сварочную ванну навстречу движению горелки, а горелка должна двигаться справа налево. Сварку корневого шва необходимо выполнять с амплитудой колебаний горелки и присадочной проволоки, равной 2 — 4 мм. При наложении последующих слоев горелка должна совершать колебательные поперечные движения в соответствии с черт. 10; амплитуда колебаний равна 6 — 8 мм.
Оплавляемый конец присадочной сварочной проволоки должен всегда находиться под защитой аргона. Нельзя резко подавать конец сварочной проволоки в сварочную ванну.

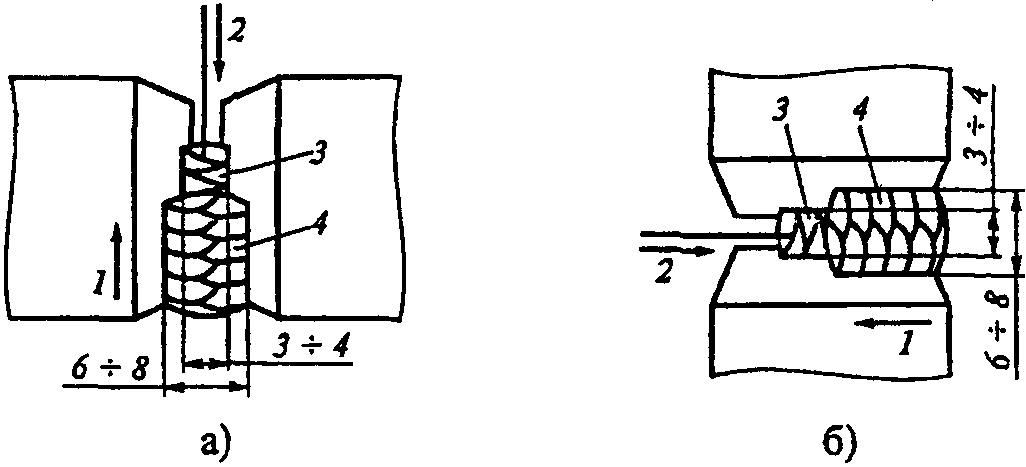

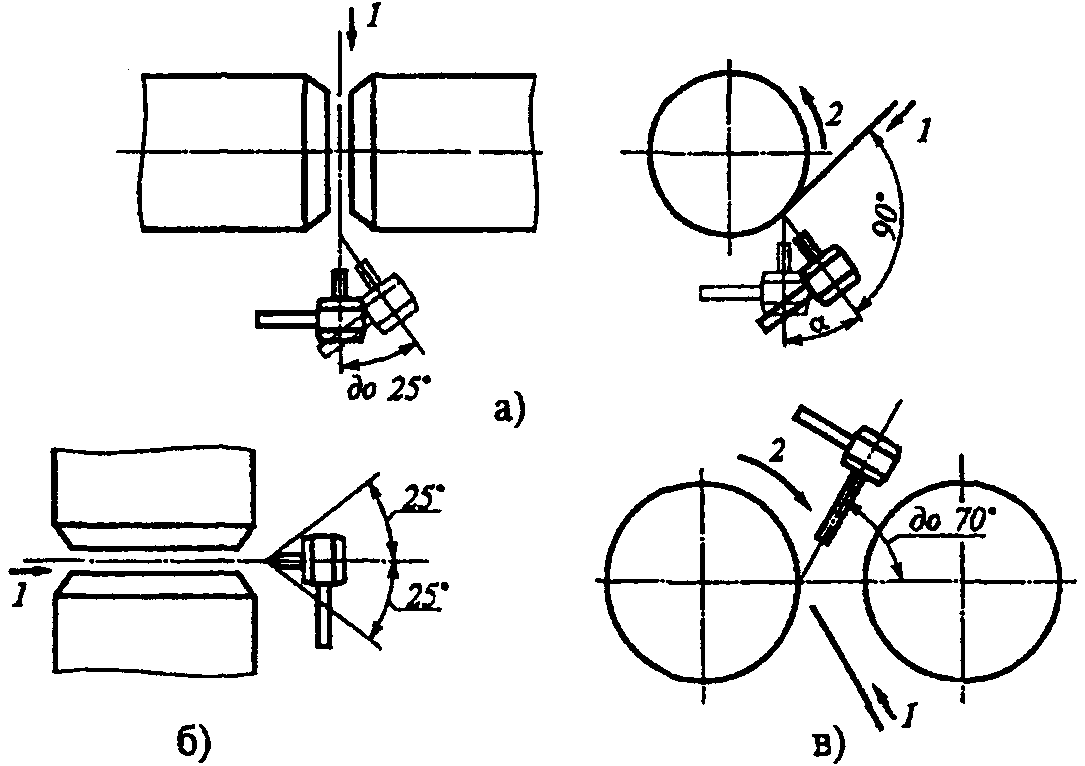

Схема расположения горелки и присадочной проволоки
при сварке вертикальных и горизонтальных стыков
а — сварка в обычных условиях вертикального стыка;
б — то же горизонтального стыка; в — сварка в стесненных
условиях горизонтального стыка горелкой с удлиненным
мундштуком; 1 — направление подачи проволоки;
2 — направление сварки
Схема движения горелки относительно
свариваемых кромок при выполнении сварки на вертикальных
и горизонтальных стыках
а — вертикальный стык; б — горизонтальный стык;
1 — направление сварки; 2 — направление подачи проволоки;
3 — траектория движения конца электрода при наложении
корневого шва; 4 — траектория движения конца электрода
при наложении последующих слоев
2.4.25. Аргонодуговую сварку стыков трубопроводов из аустенитных и аустенитно-ферритных сталей необходимо производить с обязательной защитой корня шва специальными средствами защиты (подачей защитного газа внутрь трубы или применением флюс-пасты ФП8-2).
2.4.26. Флюс-пасту ФП8-2 следует приготавливать смешиванием сухой шихты и силикатной связки в соотношении 1:1 по массе. Шихта перед смешиванием должна быть просушена при температуре 100 — 110 °C в течение 2 ч. Нанесенную на свариваемые кромки флюс-пасту перед сваркой следует просушивать. Время просушивания зависит от температуры и влажности воздуха.
2.4.27. Наносить флюс-пасту необходимо до сборки и прихватки в соответствии с черт. 11. Флюс-пасту следует наносить при положительной температуре в защищенном от атмосферных осадков месте.
2.4.28. Режимы аргонодуговой сварки с применением флюс-пасты должны быть избраны в соответствии с табл. 5. При необходимости получения минимального усиления сварного шва с внутренней стороны трубопровода силу сварочного тока при наложении последующего слоя необходимо уменьшить на 20 — 30%.
2.4.29. Последовательность сварки с применением флюс-пасты и особенности выполнения каждого сварного шва должны соответствовать табл. 6.
2.4.30. Для подачи защитного газа внутрь трубопровода при аргонодуговой сварке корневого шва до сборки стыка в конце стыкуемых труб необходимо устанавливать заглушки в соответствии с черт. 12.

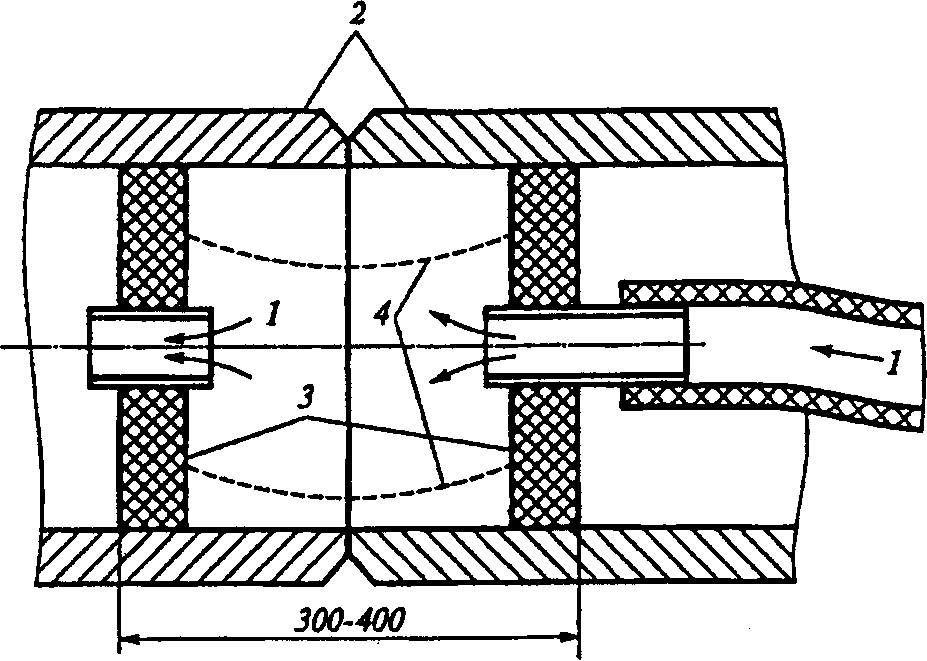

Схема установки заглушек в трубопровод
для поддува защитного газа
1 — защитный газ; 2 — свариваемые детали;
3 — заглушки; 4 — соединительные тросики
2.4.31. При сварке разнородных сталей одного структурного класса, но равной степени легирования, следует выбирать технологию и режимы сварки, требуемые для более легированной стали.
2.4.32. При сварке разнородных сталей различных структурных классов следует выбирать режимы и технологию сварки, обеспечивающие минимальное проплавление основного металла.
2.4.33. Сварку корневого шва с применением расплавляемой вставки следует выполнять без сварочной проволоки с обязательным расплавлением вставки на всю глубину и по всему периметру сварного соединения.
2.4.34. При сварке коррозионностойкой и жаропрочной стали, содержащей 12% хрома, с высокохромистыми хромоникелевыми сталями температуру подогрева следует выдерживать близкой к применяемой для однородных соединений из стали с 12% хрома.
2.4.35. В дождливую и ветреную погоду аргонодуговую сварку следует производить в специальных укрытиях.
2.4.36. Прихватку и сварку стыков трубопроводов при температуре окружающего воздуха ниже 0 °C необходимо производить с соблюдением условий, предусмотренных ОСТ 36-39-80 и СНиП III-31-78.
3. ТРЕБОВАНИЯ К КОНТРОЛЮ КАЧЕСТВА СВАРНЫХ СОЕДИНЕНИЙ
Качество сварных соединений стыков трубопроводов необходимо проверять посредством систематического пооперационного контроля, осуществляемого в процессе сборки и сварки трубопроводов и включающего в себя:
- технический осмотр и измерение по ГОСТ 3242-79;
- проверку сварных швов неразрушающими методами контроля по ГОСТ 7512-75, ГОСТ 18442-80, ГОСТ 14782-76;
- ГОСТ 22368-77, ГОСТ 23055-78;
- механические испытания сварных соединений по ГОСТ 6996-66, СНиП III-4-80, ОСТ 36-39-80, ГОСТ 1497-73, ГОСТ 9454-78, ГОСТ 14019-80, ГОСТ 7122-81;
- определение содержания ферритной фазы по ГОСТ 9466-80, ГОСТ 2246-70 и ГОСТ 11878-66.
4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1. Требования безопасности и производственной санитарии при выполнении всех видов работ, связанных со сборкой, сваркой, подогревом и термообработкой должны быть обеспечены соблюдением требований, предусмотренных ГОСТ 12.1.004-76, ГОСТ 12.3.003-75, ОСТ 36-39-80, СНиП III-А.11-70, «Правилами пожарной безопасности при производстве строительно-монтажных работ» № 1-711, утвержденными Главным управлением пожарной охраны МВД 24 февраля 1977 г., «Санитарными правилами при сварке, наплавке и резке металла» № 1009-73, утвержденными Минздравом СССР, 5 марта 1973 г., «Санитарными правилами организации технологических процессов и гигиеническими требованиями к производственному оборудованию» № 1042-73, утвержденными Минздравом СССР 4 апреля 1973 г.
4.2. Содержание вредных веществ в аэрозоле при сварке не должно превышать предельно допустимых концентраций (ПДК) по ГОСТ 12.1.005-76.
4.3 Сварщик должен быть обеспечен следующими индивидуальными средствами защиты от излучающего действия сварочной дуги:
- одеждой по ТУ 17-08-69-77;
- обувью по ГОСТ 12.4.017-76;
- защитными щитками по ГОСТ 12.4.023-76 и ГОСТ 12.4.035-78, снабженными специальными светофильтрами по ГОСТ 12.4.080-79.
4.4. Баллоны с газом необходимо размещать и эксплуатировать в соответствии с ГОСТ 12.2.003-74, ГОСТ 12.2.007.0-75 и ГОСТ 10157-73.
4.5. Редукторы необходимо эксплуатировать в соответствии с ГОСТ 13861-80. Ротаметры следует проверять в соответствии с ГОСТ 8.122-74.
| Группа | Марка | Технические требования к изготовлению труб | Стандарт на сталь | Структурный класс |
| 1 Ст2сп | ||||
| ГОСТ 8731-74 | ГОСТ 380-71 | Ферритно-перлитный | ГОСТ 10706-76 | Ст2пс |
| ГОСТ 10706-76 | ||||
| Ст3сп | То же | |||
| Ст3пс | То же | |||
| Ст4сп | ГОСТ 8731-74 | |||
| ВСт3сп | ГОСТ 10706-76 | |||
| ВСт3пс | То же | |||
| ВСт4сп | - | |||
| Ст10 | ||||
| ГОСТ 550-75 ГОСТ 1050-74 | ||||
| ГОСТ 8731-74 | ГОСТ 8733-74 | Ст20 | ГОСТ 550-75 | |
| ГОСТ 8731-74 | ||||
| ГОСТ 8733-74 | ||||
| ТУ 14-3-251-74 | ТУ 14-3-460-75 | |||
| 2 | ||||
| 10Г2 | ||||
| ГОСТ 550-75 | ||||
| ГОСТ 4532-71 | ||||
| Перлитный | ГОСТ 8731-74 | ГОСТ 8733-74 | ГОСТ 21729-76 | |
| 17ГС | ||||
| - | ||||
| ГОСТ 19282-73 | ||||
| 15Г2СФ | ||||
| - | 17Г1С | - | 16ГС | - |
| 12ХМ | ГОСТ 550-75 | |||
| ГОСТ 20072-74 | 15МХ | |||
| ГОСТ 8731-74 | ГОСТ 4543-71 | |||
| ГОСТ 8733-74 | 12Х1МФ | |||
| ТУ 14-3-460-75 | ГОСТ 20072-74 | 15Х1МФ | ||
| - | 3 | |||
| 15Х5М | ГОСТ 550-75 | ГОСТ 20072-74 | ||
| Мартенситный | 15Х5 | |||
| 15Х5ВФ | 12Х8ВФ | 4 | 12Х18Н10Т | ГОСТ 9940-72 |
| ГОСТ 5632-72 ГОСТ 5949-75 ГОСТ 6032-75 | ||||
| Аустенитный | ||||
| ГОСТ 14162-69 | ||||
| ГОСТ 9941-72 ГОСТ 11068-64 | ||||
| ТУ 14-3731-78 08Х22Н6Т | ||||
| ГОСТ 9940-72 ГОСТ 11068-64 | ||||
| ГОСТ 9941-72 12Х18Н12Т | ||||
| ГОСТ 9940-72 ГОСТ 14162-69 | ||||
| ГОСТ 9941-72 | ГОСТ 11068-64 | ТУ 14-3-460-75 | 03Х18Н11 | - |
| 08Х18Н12Б | ||||
| ГОСТ 9940-72 | ||||
| ГОСТ 9941-72 | ||||
| 10Х17Н13М2Т | ||||
| ГОСТ 9940-72 | ГОСТ 5632-72 | |||
| ГОСТ 11068-64 | ||||
| ГОСТ 6949-75 | ||||
| 10Х17Н13М2Т | ГОСТ 9941-72 | |||
| 08Х17Н15МЗТ | ||||
| ГОСТ 9940-72 | ||||
| ГОСТ 5632-72 | ||||
| ГОСТ 9941-72 | ГОСТ 5949-75 | |||
| ГОСТ 6032-75 | ||||
| 03Х16Н15М3 | ||||
| ГОСТ 10498-63 | ГОСТ 5632-72 | |||
| ГОСТ 6032-75 | 10Х14Г14Н4Т | |||
| - | ГОСТ 6032-75 | ГОСТ 5632-72 | ||
| ГОСТ 5949-75 | 10Х23Х18 | ГОСТ 9940-72 | ||
| ГОСТ 5632-72 | ГОСТ 9941-72 | |||
| ГОСТ 5949-75 | ||||
| 06ХН28МТД ГОСТ 11068-64 | ||||
| ГОСТ 5632-72 | ГОСТ 6032-75 | 5 | 08Х20Н14С2 | ГОСТ 9940-72 |
| ГОСТ 5632-72 | ||||
| Аустенитно-ферритный | ГОСТ 5949-75 | ГОСТ 5949-75 | ||
| 08Х21Н6М2Т | ||||
| - | ||||
| ГОСТ 5632-72 | ГОСТ 6032-75 | ГОСТ 5949-75 | ||
| 6 | 08Х13 | |||
| - | ГОСТ 5632-72 | Ферритный | ||
| ГОСТ 5949-75 | ||||
| 06Х17Т | ГОСТ 9940-72 | ГОСТ 5632-72 | ГОСТ 9941-72 | ГОСТ 5949-75 |
| 15Х25Т | - | |||
| ГОСТ 6032-75 | Примечание: Стали сгруппированы по свариваемости. | |||
| Приложение 2 | Обязательное | |||
| ИСТОЧНИКИ ПИТАНИЯ ДЛЯ РУЧНОЙ АРГОНОДУГОВОЙ СВАРКИ | Таблица 1 | |||
| ПРЕОБРАЗОВАТЕЛИ | ||||
| Тип преобразователя | Напряжение, В | |||
