ОДМ 218.3.028-2013. Отраслевой дорожный методический документ. Методические рекомендации по ремонту и содержанию цементобетонных покрытий автомобильных дорог
(издан на основании Распоряжения Росавтодора от 11.04.2013 № 474-р)
Примечание
Текст документа приведен в соответствии с публикацией на сайте https://rosavtodor.gov.ru/ по состоянию на 06.03.2021. Документ рекомендован к применению с 01.06.2013 Распоряжением Росавтодора от 11.04.2013 № 474-р.
Издан на основании Распоряжения Федерального дорожного агентства от 11 апреля 2013 г. № 474-р
ОТРАСЛЕВОЙ ДОРОЖНЫЙ МЕТОДИЧЕСКИЙ ДОКУМЕНТ
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО РЕМОНТУ И СОДЕРЖАНИЮ ЦЕМЕНТОБЕТОННЫХ ПОКРЫТИЙ АВТОМОБИЛЬНЫХ ДОРОГ
1 РАЗРАБОТАН Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования «Московский автомобильно-дорожный государственный технический университет (МАДИ)».
Автор: д-р техн. наук, проф. В.В. Ушаков.
2 ВНЕСЕН Управлением эксплуатации автомобильных дорог Федерального дорожного агентства.
3 ИЗДАН на основании распоряжения Федерального дорожного агентства от 11.04.2013 № 474-р.
4 ИМЕЕТ РЕКОМЕНДАТЕЛЬНЫЙ ХАРАКТЕР.
1.1 Настоящий отраслевой дорожный методический документ (далее — методический документ) разработан в развитие методических рекомендаций [1] и является актом рекомендательного характера.
1.2 Настоящий методический документ предназначен для разработки мероприятий по содержанию и ремонту цементобетонных покрытий автомобильных дорог общего пользования.
В настоящем методическом документе использованы нормативные ссылки на следующие документы:
ГОСТ 7473-2010 Смеси бетонные. Технические условия
ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия
ГОСТ 10060.0-2012 Бетоны. Методы определения морозостойкости. Общие требования
ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия
ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 10181-2000 Смеси бетонные. Методы испытаний
ГОСТ 12801-98 Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний
ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности
ГОСТ 22690-88 Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ 26633-2012 Бетоны тяжелые и мелкозернистые. Технические условия
ГОСТ 28570-90 (СТ СЭВ 3978-83) Бетоны. Методы определения прочности по образцам, отобранным из конструкций
ГОСТ 30412-96 Дороги автомобильные и аэродромы. Методы измерений неровностей оснований и покрытий
ГОСТ 30413-96 Дороги автомобильные. Методы определения коэффициента сцепления колеса автомобиля с дорожным покрытием
ГОСТ 30459-2008 Добавки для бетонов и строительных растворов. Определение и оценка эффективности
ГОСТ 30740-2000 Материалы герметизирующие для швов аэродромных покрытий. Общие технические условия
ГОСТ Р 50597-93 Автомобильные дороги и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения
СП 34.13330.2012 Автомобильные дороги (актуализированная редакция СНиП 2.05.02-85*)
СП 78.13330.2012 Автомобильные дороги (актуализированная редакция СНиП 3.06.03-85)
3 Содержание цементобетонных покрытий автомобильных дорог
3.1 Состав работ
3.1.1 Содержание автомобильной дороги — комплекс работ по поддержанию и оценке ее технического состояния, а также по организации и обеспечению безопасности дорожного движения [2].
Работы по содержанию цементобетонных покрытий осуществляются систематически (с учетом сезона года) на всей их протяженности. Эти работы, как правило, не требуют составления проектной документации и выполняются на основе ведомостей дефектов и смет.
Оптимально выбранная последовательность работ и оперативное устранение причин, вызывающих образование дефектов, минимизирует затраты по поддержанию в работоспособном состоянии цементобетонных покрытий и уменьшает объем повреждений, ремонт которых сопряжен с большими капитальными вложениями.
3.1.2 Очередность ликвидации дефектов устанавливают на основе обследования состояния покрытий, выявления причин их образования и в зависимости от значимости (весомости) различных видов повреждений покрытий.
В состав работ по содержанию входят:
- очистка дорожных покрытий от мусора, пыли и грязи, уборка посторонних предметов;
- восстановление геометрии деформационных швов и их герметизация;
- консервация трещин на покрытии;
- ремонт сколов и обломов плит;
- ремонт усадочных трещин;
- укрепление поверхности бетона специальными составами.
3.2 Очистка дорожных покрытий от мусора, пыли и грязи, уборка посторонних предметов
3.2.1 В летний период дорожная служба систематически выполняет работы по очистке проезжей части дороги от пыли и грязи, особенно при неблагоприятных погодных условиях, с помощью механических щеток, поливомоечных и подметально-уборочных машин.
3.2.2 Мойку и уборку покрытий производят от оси дороги к обочине. Проезжую часть с разделительной полосой начинают убирать от левой по ходу движения кромки покрытия. Первая машина движется по оси проезжей части, а остальные — уступом друг за другом с интервалом 10 — 20 м, причем очищенная первой машиной полоса должна перекрываться следующей на 0,25 — 0,5 м.
Такие виды работ проводят в период дня с наименьшей интенсивностью движения транспортных средств (желательно ночью). Это обуславливается тем, что в данное время происходит меньший перенос загрязнений колесами транспортных средств по покрытию.
3.3 Восстановление геометрии деформационных швов и их герметизация
3.3.1 Восстановление герметизации деформационных швов включает следующие операции: очистку от старой мастики, разделку нарезчиком швов, очистку металлическими щетками, продувку сжатым воздухом, просушивание горячим воздухом при влажном бетоне, запрессовку уплотнительного шнура, обработку стенок шва грунтовочным составом (праймером), герметизацию по ГОСТ 30740-2000.
3.3.2 Удаление существующего герметика производят с помощью мини-трактора, оборудованного специальным шовным плугом с металлическими зубьями переменной ширины, нарезчика швов с набором дисков толщиной 9 мм для получения паза шириной не менее 10 мм или ручного инструмента. В случае, если по краям шва имеются остатки герметика, их удаляют с поверхности скребком-ножом.
В швах с неровными боковыми гранями, а также при ширине шва менее 8 мм его разделку осуществляют с использованием нарезчика швов.
3.3.3 Очистку швов выполняют щеточной машиной. Вращение щетки происходит против ее движения. При таком вращении щетки очистка швов наиболее эффективна.
При необходимости очистку швов от грязи производят струей воды под высоким давлением. После промывки пазы швов продувают и сушат горячим воздухом. Период между сушкой и нанесением грунтовочного состава не должен превышать 15 мин.
3.3.4 Для предотвращения обламывания кромок шва под нагрузкой и разгерметизации швов рекомендуется снятие фасок 5 мм у швов под углом 45° специальным алмазным диском.
3.3.5 Операция по грунтовке швов должна выполняться в обязательном порядке с применением специальных грунтовочных составов. Нанесение их на подготовленную поверхность швов осуществляется шприцем-распылителем.
3.3.6 Мастики для герметизации швов должны удовлетворять следующим основным требованиям:
- надежно и герметично закрывать шов, предотвращая проникание поверхностной воды или других жидкостей (химикатов, топлива и т.д.), а также грязи;
- долговременно выдерживать воздействие увлажнения и других агрессивных сред;
- без разрывов воспринимать напряжения и деформации, вызванные движением транспортных средств и воздействием природно-климатических факторов;
- воспринимать перемещение кромок шва на 25 — 35% относительно начальной ширины его камеры.
3.3.7 При выборе типа герметика следует учитывать возможные максимальные отрицательные и положительные температуры воздуха региона, где проходит дорога с цементобетонным покрытием. Большую роль на эффективность работы герметика в швах и его срок службы оказывает деформативность герметизирующих материалов.
Выделяют следующее характерное состояние швов в зависимости от степени обрушения кромок (таблица 1).
Характерное состояние швов в зависимости от степени обрушения кромок
3.3.8 Плиты с очень сильной степенью обрушения кромок рекомендуется ремонтировать (до герметизации швов) с помощью специальных цементно-минеральных быстротвердеющих смесей.
3.3.9 Использование для ремонта кромок минерально-мастичной смеси рассматривается как недолговременное мероприятие. В конкретных случаях вопрос о применении того или иного материала должен решаться на основе технико-экономического анализа.
3.3.10 В таблице 2 приведены последовательность технологических операций по восстановлению геометрии деформационных швов и их герметизации.
Технологические операции по восстановлению геометрии деформационных швов
| № п/п | Наименование рабочих операций | Допустимые отклонения или размеры | Измерительные средства | Примечание |
| 1 | Очистка камеры от пыли, грязи, в том числе от старой герметизирующей мастики на эксплуатируемом покрытии | - | - | На поверхности не должно быть пыли, грязи. Допускается наличие 10% площади, покрытой остатками старой герметизирующей мастики, которая не удаляется механическими щетками |
| 2 | Работы при значительном разрушении кромок: | |||
| разметка покрытия перед устройством вертикальных стенок камеры (отклонение от назначенных размеров, мм) | +/- 5 | Измерительная линейка | - | |
| распиливание бетона по линиям разметки (отклонение от намеченной линии, мм) | +/- 5 | То же | - | |
| удаление бетона с помощью механических молотков, устройство камеры (отклонение от назначенных размеров камеры, мм) | +/- 5 | -«-» | - | |
| 3 | Дорезка бетона (при необходимости) для увеличения глубины камеры (высота вертикальных стенок камеры от дна до наклонных плоскостей, мм) | Не менее 5 | -«-» | - |
| 4 | Дополнительная очистка камеры шва (дна и боковых стенок) после выполнения работ по пункту 2 и 3 таблицы | - | - | На поверхности не должно быть пыли, грязи. Допускается наличие 10% площади, покрытой остатками старой герметизирующей мастики, которая не удаляется механическими щетками |
| 5 | Сушка стенок и дна камеры (влажность бетона, %) | Не более 3 | Прибор типа Can MB-35 | - |
| 6 | Укладка уплотнительного шнура или пенополиуретана (диаметр уплотнительного шнура, мм) | (1,2 — 1,4)B | Штангенциркуль | B — ширина шва, мм |
| 7 | Нанесение (втирание) грунтовочного материала с помощью кистей | - | - | Грунтовочный материал должен плотно и равномерно покрывать боковые грани камеры |
Примечание - В наименовании рабочих операций в скобках указаны контролируемые параметры.
3.3.11 Для повышения надежности покрытия в период эксплуатации рекомендуется проводить работы по нанесению укрепляющей пропитки и гидрофобизации бетона на участках выполненных работ. Пропитку бетона следует осуществлять по обе стороны деформационных швов на удалении 150 — 200 мм от границы камеры.
3.3.12 На рисунке 1 представлена схема герметизации швов с разрушением кромок шириной B более 35 мм.
а — до ремонта; б — после ремонта; 1 — минерально-мастичная смесь; 2 — заполнитель; B* — ширина накладки
Рисунок 1 — Герметизация швов с разрушением кромок шириной B более 35 мм
3.4 Консервация сквозных трещин
3.4.1 До начала консервации трещины должны быть разделаны и тщательно очищены от каменной мелочи, пыли, грязи и других посторонних предметов, препятствующих хорошему сцеплению ремонтных материалов с бетоном.
3.4.2 Разделку трещин распиливанием на глубину 30 мм осуществляют машинами с дисковыми пилами небольшого диаметра. Очистку трещин производят щеточной машиной или стальными щетками. Трещину следует продуть сжатым воздухом, а если бетон влажный — горячим воздухом, запрессовать уплотнительный шнур или засыпать в трещину резиновую крошку, обработать стенки трещины грунтовочным составом и выполнить герметизацию.
3.4.3 Уплотнительный шнур применяют с целью формирования оптимального поперечного сечения герметика в шве. Отношение глубины к ширине шва может изменяться от 1:1 до 1:2.
3.5 Ремонт сколов кромок плит
3.5.1 При ремонте сколов кромок плит первоначально выполняют маркировку и оконтуривание дефектных мест с помощью нарезчика швов с алмазными дисками. Разрушенный бетон удаляют пневмоинструментом с малой энергией удара (специальным перфоратором, игольчатым пистолетом) и тщательно очищают место ремонта металлическими щетками.
3.5.2 Для выполнения работ по ремонту сколов кромок бетонных плит в небольших объемах и в короткие сроки применяют метакрилатные, модифицированные эпоксидные и другие искусственные смолы.
3.5.3 Материалы на основе метакрилатных смол относят к двухкомпонентным реактивным смолам, не содержащим растворителей, а следовательно, и имеющим минимальную усадку в процессе твердения.
3.5.4 Для обеспечения прочного сцепления бетона с ремонтным материалом используют специальные грунтовочные составы метакрилатной смолы, обладающие малой вязкостью и большой проникающей способностью. Свойства метакрилатной смолы для грунтовки поверхности бетона представлена в таблице 3.
Свойства метакрилатной смолы для грунтовки поверхности бетона
3.5.5 Для получения полимербетона на основе искусственной смолы в качестве наполнителя используют сухой фракционный кварцевый песок. Предварительно приготавливают смесь минерального наполнителя и отвердителя (пероксида бензоила), в которую на месте производства ремонтных работ вводят строго дозированное количество смолы, что позволяет получить бетоны стабильного качества с минимальной усадкой в процессе твердения. Такие полимербетоны можно использовать для выполнения ремонтных работ при температуре до -10 °C.
Физико-механические свойства полимербетона на основе метакрилатной смолы приведены в таблице 4.
Физико-механические показатели свойств полимербетона на основе метакрилатной смолы
3.5.6 Для ремонта сколов кромок плит наряду с материалами на основе искусственных смол рекомендуется применять материалы на основе минеральных вяжущих, такие как специально приготовленные сухие бетонные смеси. При использовании этих материалов необходим уход за поверхностью отремонтированного покрытия, который осуществляют пленкообразующими составами.
3.5.7 Ремонтные работы целесообразно выполнять на ранней стадии разрушения скола кромок бетонных плит, в противном случае объем повреждений увеличивается и соответственно возрастают затраты на ремонт. На рисунке 2 представлена схема ремонта плит со сколотыми кромками.

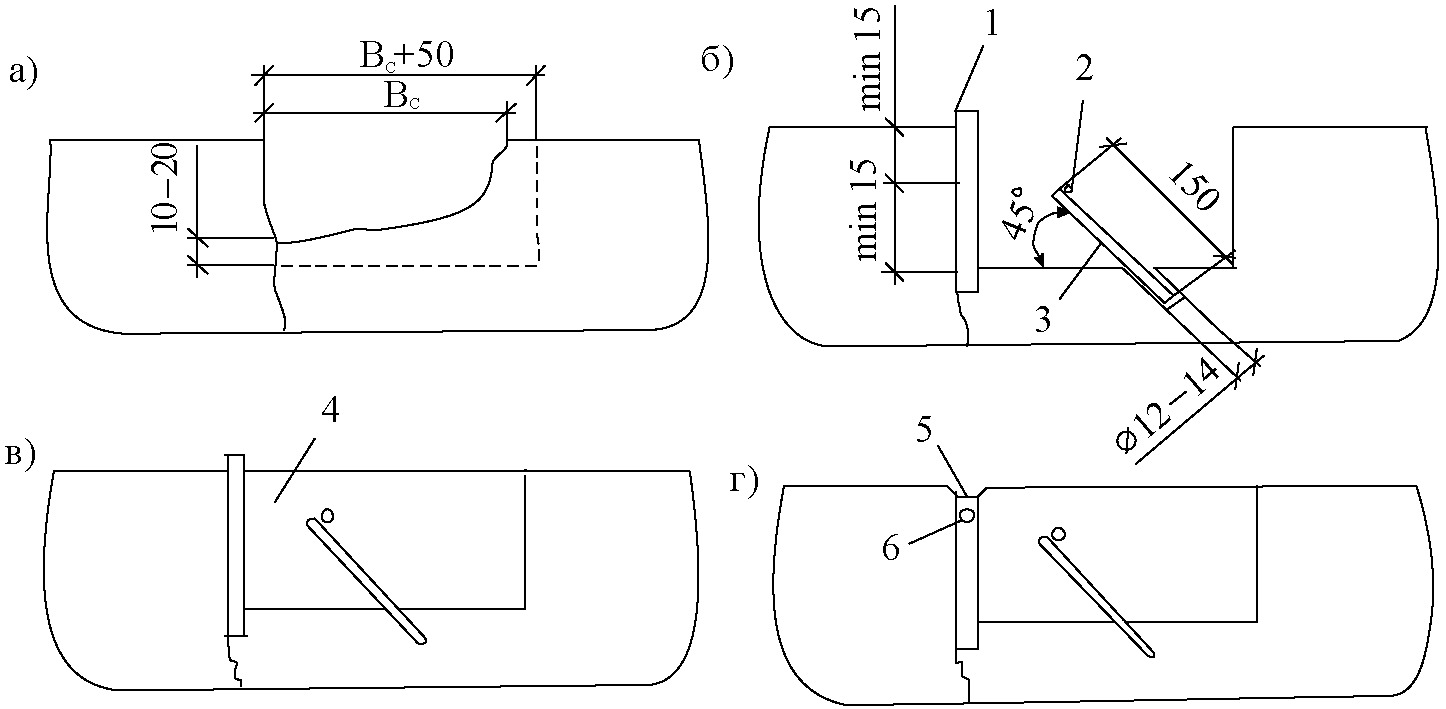

а, б, в, г — последовательность выполнения работ; 1 — опалубка; 2 — стержни из арматуры класса А-II диаметром 10 - 12 мм; 3 - анкеры из арматуры периодического профиля А-I диаметром 10 — 12 мм; 4 — ремонтный материал; 5 — мастика; 6 — уплотнительный шнур; Bс — ширина скола кромки
Рисунок 2 — Схема ремонта плит со сколотыми кромками
3.5.8 В таблице 5 приведены технологические операции по устранению сколов кромок плит.
Технологические операции по устранению сколов кромок плит
Примечание - В наименовании рабочих операций в скобках указаны контролируемые параметры.
3.5.9 Специальные средства механизации, рекомендуемые для устранения сколов кромок плит, герметизации деформационных швов и консервации трещин, представлены в таблице 6.
Специальные средства механизации для устранения сколов кромок плит, герметизации деформационных швов и консервации трещин
3.6 Ремонт усадочных (поверхностных) трещин
3.6.1 Усадочные трещины ремонтируют путем наполнения их цементно-водной суспензией, которую готовят при водоцементном отношении 0,5 — 0,7, с добавлением суперпластификатора. При этом используют особо тонкодисперсные цементы. После перемешивания в течение 1 — 3 мин цемента с водой с помощью высокооборотного смесителя (3000 — 7000 об/мин) суспензия приобретает очень высокую пенетрационную способность.
3.6.2 Перед нанесением суспензии поверхность плиты тщательно очищают от мусора, пыли, грязи и увлажняют.
3.6.3 С помощью щеток наносят и втирают суспензию на обрабатываемую поверхность до прекращения впитывания в бетон. Уход за поверхностью бетона осуществляют традиционными средствами. Наибольший эффект достигается в тех случаях, когда трещины устраняют непосредственно после их появления.
3.6.4 Основные технологические операции по устранению усадочных трещин и консервации сквозных трещин представлены в таблице 7.
Основные технологические операции по устранению усадочных трещин и консервации сквозных трещин
Примечание - В наименовании рабочих операций в скобках указаны контролируемые параметры.
3.7 Укрепление поверхности бетона специальными составами
3.7.1 Ослабление поверхностного слоя покрытия в процессе эксплуатации в большинстве случаев происходит из-за недостаточной морозостойкости бетона, являющейся следствием нарушений технологии работ при строительстве. Поэтому замедлить (или прекратить) начавшийся деструктивный процесс, приводящий к шелушению, возможно с помощью обработки поверхности бетона специальными составами. Стабилизацию поверхности бетона целесообразно проводить при начальной стадии образования шелушения (разрушении цементного камня на глубину до 5 мм).
3.7.2 Особенность работ по стабилизации поверхности бетона состоит в том, что помимо разрушенных участков, необходимо выполнить также работы на соседних участках плит, поэтому приобретает существенное значение диагностика состояния плит покрытия для того, чтобы определить границы и размеры этих участков.
Диагностика должна выполняться до начала производства работ на участках покрытия, где необходимо выполнить работы по стабилизации бетона.
Диагностика осуществляется посредством измерения скорости распространения ультразвуковых волн до 100 мм, что обеспечивает получение информации о состоянии поверхностного слоя, включая нижележащие слои.
3.7.3 Для укрепления бетона рекомендуется использовать составы, обеспечивающие его паропроницаемость, а именно растворы фторсиликата магния, цементно-водные суспензии, приготовленные на основе тонкодисперсных цементов, а также растворы полиэтилгидросилоксана.
Нанесение раствора фторсиликата магния производят на поверхность бетона, очищенную от загрязнений и посторонних веществ, препятствующих прониканию раствора в бетон. Для этого поверхность бетона подвергают пескоструйной или водоструйной (под давлением 160 — 180 атм) обработке.
3.7.4 Гидрофобизация — это обработка поверхности цементобетонного покрытия растворами кремнийорганических соединений с целью придания ей гидрофобных свойств, т.е. способности несмачивания водой.
Гидрофобизирующие растворы образуют на поверхности покрытия пленку, которая упрочняет поверхность, повышая стойкость цементобетонного покрытия к климатическим и транспортным воздействиям.
При гидрофобизации применяют водные и уайтспиритовые растворы полиэтилгидросилоксана (кремнийорганическую жидкость) концентрацией 3 — 5%.
3.7.5 Гидрофобизацию бетонной поверхности производят нанесением равномерного слоя гидрофобизирующего раствора краскораспылителем или кистями вручную на чистую сухую поверхность. Работы выполняют при температуре окружающего воздуха не ниже 10 °C, при этом в течение 48 ч поверхность бетона необходимо предохранять от увлажнения. Расход кремнийорганической жидкости на 100 м2 покрытия при однослойном нанесении составляет 7,6 кг.
3.7.6 Укрепление бетона в поверхностном слое цементно-водными суспензиями, приготовленными на основе тонкодисперсных цементов, осуществляют по технологии устранения усадочных трещин.
Нанесение и втирание цементно-водной суспензии производят с помощью щеток до прекращения впитывания в бетон. Поверхностная пропитка бетона существенно повышает его прочность. Во время производства работ следует проводить контроль качества выполняемых операций. В таблице 8 приведена технологическая последовательность рабочих операций по укреплению поверхности бетона.
Технологические операции по укреплению поверхности бетона
Примечание - В наименовании рабочих операций в скобках указан контролируемый параметр.
4 Ремонт цементобетонных покрытий автомобильных дорог
4.1 Устройство компенсационных швов на цементобетонных покрытиях
4.1.1 Швы расширения (компенсационные швы) в эксплуатируемых цементобетонных покрытиях устраивают для снижения температурных напряжений. Эти напряжения, возникающие в основном вследствие засорения имеющихся деформационных швов, приводят при высоких положительных температурах к потере продольной устойчивости покрытия (взбугриванию плит) и другим повреждениям. Устройство швов расширения позволяет плитам относительно свободно перемещаться в горизонтальной плоскости при повышении температуры, что влечет за собой снижение избыточных температурных напряжений.
4.1.2 Компенсационные швы нарезают в теле плиты на всю толщину. Расстояние между швами и их ширину назначают на основе расчета. Обычно ширину швов принимают равной 20 — 30 мм. Не допускается назначать ширину шва более 35 мм из-за опасности возникновения удара при движении колеса автомобиля. В верхней части шва должны быть устроены фаски, а шов — загерметизирован по одному из двух вариантов.
В варианте 1 после нарезки и выемки бетонных перемычек в образовавшуюся полость шва устанавливается вкладыш из деревянной или фанерной доски толщиной 10 мм для обеспечения устойчивости герметизирующей мастики против выпирания при вероятной подвижке плит в теплое время года. Верхняя часть шва должна быть частично заполнена пенополиуретаном и герметизирующей мастикой в соответствии с размерами, указанными на рисунке 3.
а — шов с вкладышем; б — шов с пенополиуретаном; 1 — мастика по грунтовке; 2 — вкладыш; 3 — пенополиуретан
Рисунок 3 — Варианты конструкций компенсационного шва
В варианте 2 после нарезки и выемки бетонных перемычек образовавшаяся полость шва заполняется пенополиуретаном на всю глубину (см. рисунок 3, б), верхняя часть шва — герметизирующей мастикой.
Следует учитывать, что во время эксплуатации может потребоваться реконструкция отдельных швов, загерметизированных по варианту 2. Это распространяется на швы, ширина которых (после «срабатывания») окажется менее 6 мм (т.е. менее минимальной ширины камеры).
4.1.3 При проведении работ по реконструкции швов следует предусмотреть удаление старой мастики, устройство камеры, укладку уплотнительного шнура (диаметром на 20% больше ширины камеры), заполнение камеры герметизирующей мастикой в соответствии с размерами, указанными на рисунке 4.

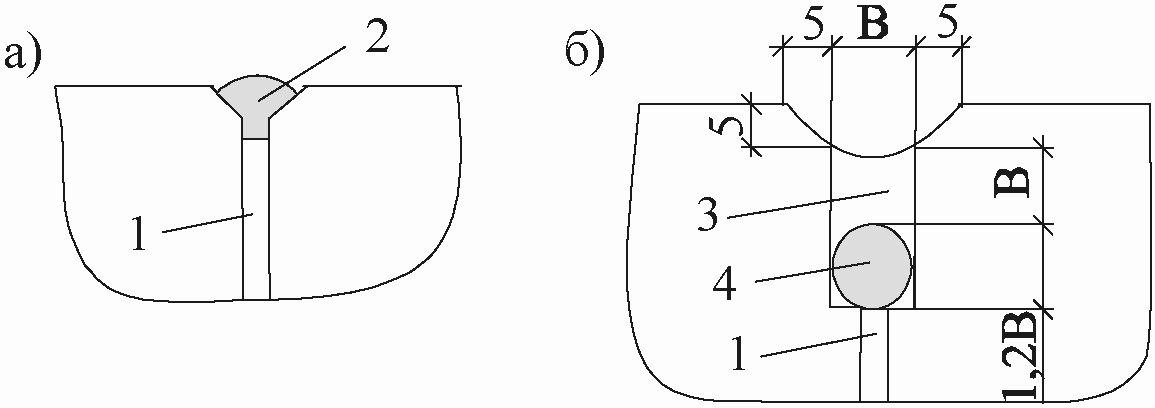

а — до реконструкции; б — после реконструкции; 1 — пенополиуретан; 2 — валик выдавленной мастики; 3 — мастика по грунтовке; 4 — уплотнительный шнур
Рисунок 4 — Компенсационный шов
4.1.4 Компенсационные швы могут устраиваться как по траектории существующих швов, так и по новым траекториям, причем новая траектория должна разделять плиты на две части, равные по длине. Швы следует нарезать на всю ширину покрытия.
4.1.5 Вновь устроенные компенсационные швы не должны оказывать отрицательного влияния на несущую способность покрытия. В тех случаях, когда компенсационные швы устраиваются в покрытиях, снабженных стыковыми соединениями, необходимо предусматривать укрепление околошовного пространства плит с помощью устанавливаемых наклонных штырей (рисунок 5) диаметром 22 мм из арматуры периодического профиля класса А-II, размещаемых вдоль шва в шахматном порядке с шагом 25 см для плит толщиной до 30 см и с шагом 20 см для плит толщиной от 31 до 40 см. Наклонные штыри должны устанавливаться после «срабатывания» компенсационных швов, как правило, после летнего пика положительных температур воздуха. Предварительно в намеченных точках устраиваются отверстия под углом 45°, в которые после очистки и сушки помещаются металлические штыри и закрепляются с помощью раствора. Перед устройством наклонных штырей следует выполнить герметизацию швов по варианту 2 без закладных деталей (см. рисунок 3, б).

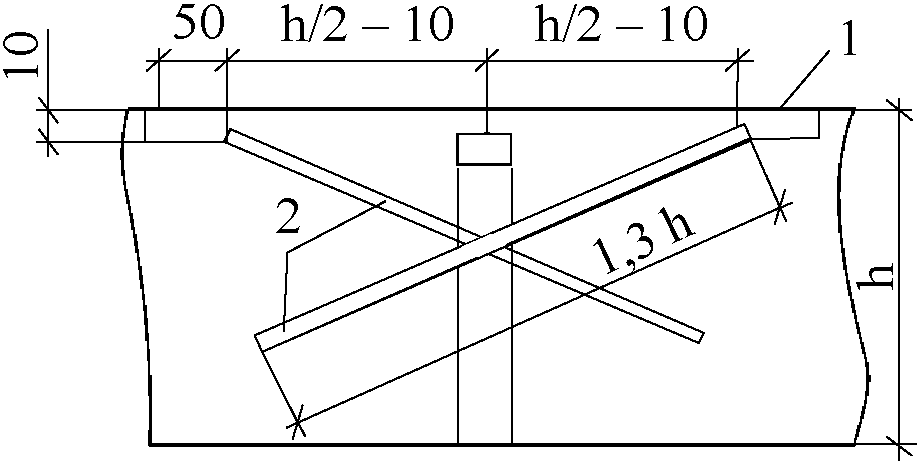

1 — пазы, заполненные быстротвердеющим материалом; 2 — штыри; h — толщина плиты покрытия
Рисунок 5 — Конструкция компенсационного шва с наклонными штырями
4.1.6 Работы по устройству компенсационных швов следует начинать с разметки покрытия. Разметка должна производиться с помощью геодезических инструментов. Разметочные знаки рекомендуется наносить контрастной краской на поверхность покрытия.
4.1.7 Нарезку швов следует выполнять нарезчиком с алмазными дисками на всю толщину плит покрытия путем устройства двух параллельных вертикальных сечений или пакетом фрез заданной ширины. Затем следует устроить фаски, а шов прочистить с помощью щеточной машины и сжатого горячего воздуха.
4.1.8 В зависимости от принятого варианта герметизации швы должны быть заполнены необходимыми материалами (см. рисунок 3). При выполнении работ по варианту 1 применяемый вкладыш после установки может занимать вертикальное или наклонное положение. Укреплять вкладыш необязательно.
4.1.9 После заполнения шва пенополиуретаном следует удалить его излишки, очистить шов и выполнить грунтование стенок шва путем втирания грунтовочного состава с помощью кисти либо путем распыления под давлением. Количество возвратно-поступательных движений щетки по схеме «след в след» должно быть не менее пяти. Наносить грунтовочный состав на влажную поверхность не допускается.
4.1.10 Окончательной операцией по устройству компенсационных швов является заполнение их герметизирующей мастикой. Мастика должна быть разогрета до рабочей температуры в специальном котле с непрямым нагревом, обязательным перемешиванием и контролем температуры.
Шов заполняется равномерно до нижнего края фаски. Для исключения протечек мастики в торцах швов следует применять приставную опалубку из картона. Работы по герметизации швов должны производиться в сухую погоду при температуре окружающего воздуха не ниже 5 °C.
4.1.11 В таблице 9 приведена технологическая последовательность операций по устройству компенсационных швов.
Технологические операции по устройству компенсационных швов
| № п/п | Наименование рабочих операций | Допустимые отклонения или размеры | Измерительные средства | Примечание |
| 1 | Разметка покрытия: отклонение от прямой, мм | +/- 3 на 10 пог. м | Теодолит, измерительная линейка | - |
| отклонение по ширине намечаемого шва, мм | +/- 2 | Измерительная линейка | - | |
| отклонение от проектного расстояния между швами, мм | +/- 10 | То же | - | |
| 2 | Нарезка и выемка бетонных перемычек: отклонение глубины нарезки от фактической толщины плиты, мм | +/- 10 | -«-» | - |
| отклонение от разметки, выполненной по пункту 1 данной таблицы, мм | +/- 5 на 1 пог. м | -«-» | - | |
| отклонение от проектной ширины шва, мм | +/- 2 | Измерительная линейка, штангенциркуль | - | |
| 3 | Устройство фасок (отклонение от проектного размера фаски по верху, мм) | +/- 2 | То же | - |
| 4 | Очистка шва и просушка бетона | - | - | В очищенном шве вертикальная поверхность не должна иметь видимых загрязнений |
| 5 | Установка вкладыша (отклонение от проектной толщины, мм) | +/- 2 | Измерительная линейка, штангенциркуль | - |
| 6 | Грунтовка поверхности шва путем втирания | - | - | Грунтовочный состав должен равномерно покрывать поверхность бетона |
| 7 | Заполнение шва герметизирующей мастикой: разница уровней герметизирующей мастики в шве и поверхности покрытия, мм | 3 — 7 | Измерительная линейка, штангенциркуль | - |
| отклонение от рабочей температуры герметика, °C | +/- 5 | Термометр с ценой деления 1 °C | Измерение температуры выполняется в начале и конце работы | |
| качество мастики | - | - | Определяется по техническим условиям, результатам отобранных проб (не менее трех за смену) | |
| 8 | Устройство наклонных штырей (при необходимости): угол наклона штырей, град | 5 | - | - |
| отклонение от длины штырей, мм | +/- 10 | - | - |
Примечание - В наименовании рабочих операций в скобках указаны контролируемые параметры.
4.2 Выравнивание поверхности жестких покрытий и замена отдельных участков плит
4.2.1 Выравнивание поверхности покрытий выполняют на основе данных нивелирования. Устранение неровностей на покрытии производят путем его фрезерования, а также с помощью алмазных режущих инструментов и машин мощностью 120 л.с. и более.
4.2.2 При просадке отдельных бетонных плит на них укладывают быстротвердеющие высокопрочные бетонные смеси, а также полимербетонные смеси на полную глубину просадки или осуществляют подъем плиты с исправлением под ней основания, который выполняют в тех случаях, когда просевшая плита не имеет значительных дефектов, т.е. не требуется ремонт поверхности. Для проведения работ по подъему просевших плит в каждой плите просверливают от 6 до 8 отверстий диаметром от 35 до 50 мм, располагаемых равномерно по всей поверхности плиты. В отверстия вводят штуцеры и фиксируют их. Под воздействием воздуха, поступающего под давлением, бетонная плита отрывается от основания. Затем под плиту подают быстротвердеющий состав путем впрыскивания для заполнения пустот. Таким образом осевшие плиты поднимаются на требуемый уровень. Буровые отверстия в верхней части бетонной плиты очищают и заполняют специальным составом. Движение транспортных средств по отремонтированному участку возможно через 4 ч после завершения работ.
4.2.3 При замене разрушенных участков плиты производят выпиливание по контуру на полную ее толщину и разрушение на сегменты. Важным элементом этой технологии является подъем выпиленных участков плит, подлежащих замене. Для этого используют цанговые захваты, которые устанавливают в скважины, выбуренные в покрытии, что позволяет удалять разрушенные участки плит без повреждения кромок соседних участков покрытия. Затем устраивают скользящую прослойку между слоем основания и вновь укладываемым покрытием. Для обеспечения совместной работы ранее уложенных и новых плит устанавливают арматурные каркасы и штыри. Укладку бетонной смеси производят средствами малой механизации, которые позволяют обеспечивать необходимую ровность и заданный уклон покрытия.
4.2.4 Замена плит может осуществляться путем укладки сборных плит, изготовленных заранее, или монолитной бетонной смеси. Если имеется возможность выполнять работы с прекращением движения транспортных средств по ремонтируемому участку покрытия в течение длительного периода времени (для обеспечения необходимого набора прочности бетоном), следует использовать монолитный бетон.
4.2.5 Конструктивные схемы заменяемой части плиты представлены на рисунках 6, 7. Для армирования следует использовать арматуру периодического профиля класса А-II и А-III диаметром 12 — 16 мм.
1 — прокладка из пенопласта толщиной 20 мм; 2 — пробка из мягкого дерева или другого упругого материала; 3 — металлический штырь диаметром 22 мм из гладкой арматуры класса А-I; 4 — гильза; 5 — свежеуложенный бетон; 6 — герметизирующая мастика; 7 — смежная плита; 8 — часть штыря, обмазанная битумом; 9 — часть штыря, укрепленная раствором; 10 — очищенная полость с удаленной верхней частью прокладки
Рисунок 6 — Последовательность (а, б, в, г) замены части плиты с устройством деформационного шва
1 — металлический анкер; 2 — свежеуложенный бетон; 3 — паз для герметика; 4 — герметик; 5 — уплотнительный шнур; 6 — смежная плита; 7 — часть штыря, укрепленная раствором
Рисунок 7 — Последовательность (а, б, в, г) замены части плиты с устройством ложного шва
4.2.6 Арматуру следует устанавливать перед бетонированием в виде заранее заготовленных сварных сеток или каркасов, которые удерживаются в проектном положении с помощью монтажных скоб и бетонных подкладок (рисунок 8).

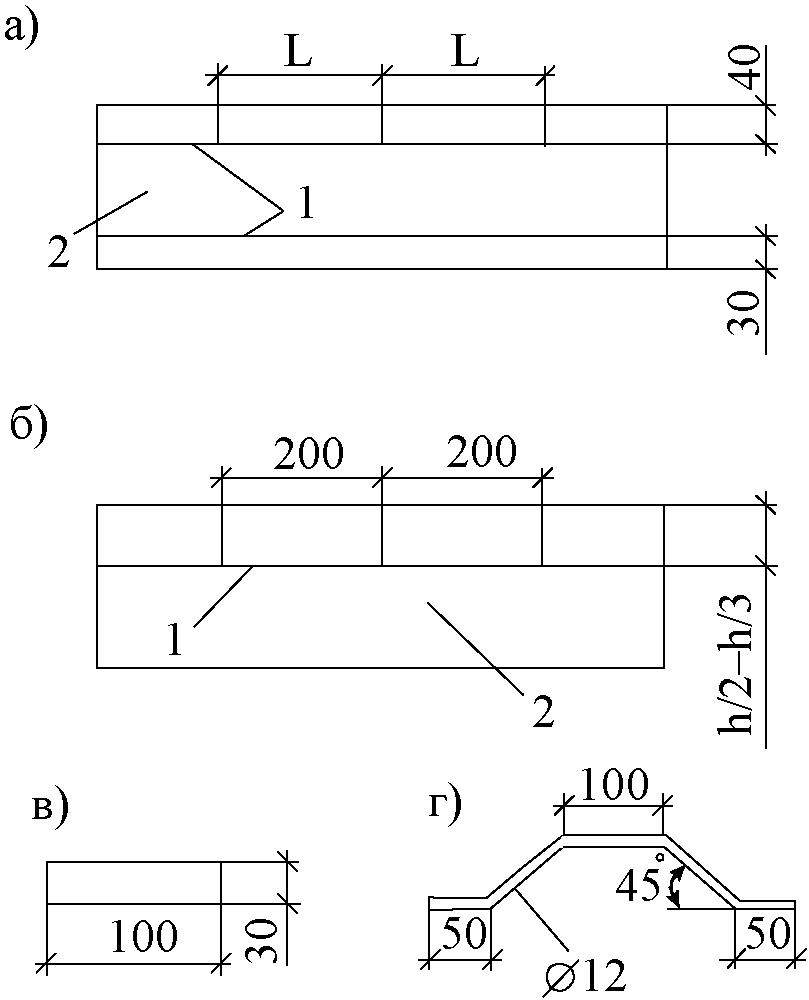

а — армирование I типа; б — армирование II типа; в — бетонная подкладка; г — монтажная скоба; 1 — сетка из арматуры периодического профиля класса А-I, А-II, А-III диаметром 12 — 16 мм с ячейками размером 200 x 200 мм для монолитных и 150 x 150 мм для сборных плит; 2 — бетон класса не ниже Bbt4 (марка M400); L = 200 мм для монолитной плиты; L = 150 мм для сборной плиты
Рисунок 8 — Схема армирования плиты
4.2.7 Первым этапом выполнения работ является разметка поврежденной плиты. При этом следует учитывать грузоподъемность тех механизмов, с помощью которых будет осуществляться подъем частей плит (рисунок 9).

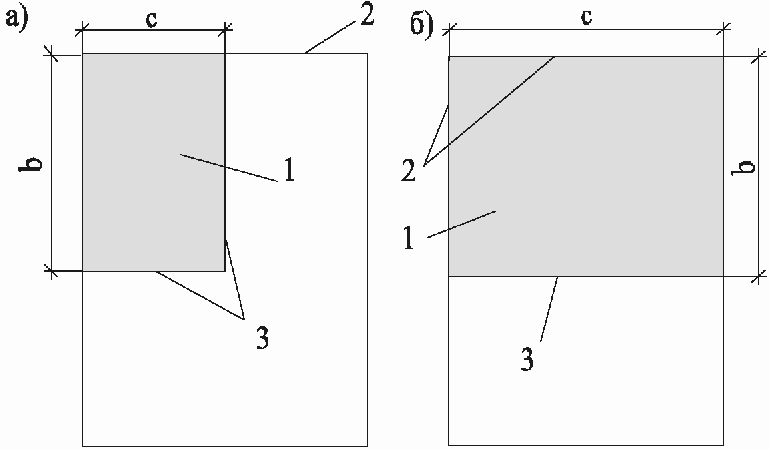

1 — заменяемая часть плиты; 2 — внешний контур плиты; 3 — внутренний контур плиты; b, c — размеры заменяемой части плиты
Рисунок 9 — Схемы (а, б) ремонтируемой плиты
Каждая часть плиты должна иметь соответствующие размеры. В тех случаях, когда на остающейся части плиты имеется трещина, которая образует с новым деформационным швом некоторый угол, необходимо в месте соприкосновения трещины и шва устроить в теле существующей плиты вертикальное отверстие диаметром 40 — 50 мм на всю толщину покрытия. Такое отверстие предотвратит вероятное распространение трещины на замененный участок плиты.
4.2.8 Для того, чтобы удалить часть плиты, подлежащую замене, необходимо предварительно высверлить отверстия для установки цанговых захватов, с помощью которых выполняется ее подъем.
4.2.9 После удаления частей плит, подлежащих замене, необходимо выполнить работы по выравниванию основания. В отдельных случаях, когда замечено разрушение основания, должен проводиться его ремонт или замена.
4.2.10 Для обеспечения совместной работы заменяемой плиты (части плиты) с соседними плитами покрытия необходимо устройство металлических штырей и анкеров. Для этого просверливают отверстия диаметром 25 мм в боковых гранях плиты, которые затем очищают, высушивают и грунтуют. В подготовленное таким образом отверстие устанавливается очищенный от ржавчины и загрунтованный анкер (штырь). Грунтовка выполняется тем же ремонтным материалом, что и при замене плит.
4.2.11 При устройстве монолитных плит на укрепленное выровненное основание укладывается разделительная прослойка из двух слоев рубероида или полиэтиленовой пленки толщиной 0,2 мм. Затем устанавливаются арматурный каркас или сетка, а также штыри и анкеры. С помощью битумной мастики закрепляется прокладка типа пенопласта (см. рисунок 6) и выполняется бетонирование. Помимо арматурных каркасов, в тех случаях, когда отмечены трещины в нижележащем слое, для предотвращения возникновения отраженных трещин следует укладывать на нижний слой сетку с размером ячеек 100 x 100 мм из арматуры класса А-II периодического профиля диаметром 10 — 12 мм. Размер сетки должен быть таким, чтобы закрывать трещину на ширину 1 м.
4.2.12 При уплотнении шаг перемещения глубинного вибратора не должен превышать полтора радиуса его действия, а длительность вибрирования в каждой точке — 40 с. Глубинные вибраторы не должны касаться арматуры, их следует погружать в бетонную смесь и извлекать из нее вертикально. Скорость перемещения поверхностного вибратора не должна превышать 0,6 м/мин.
4.2.13 После укладки, уплотнения бетонной смеси и отделки поверхности бетона капроновой щеткой или холщовым полотном должен быть организован уход за свежеуложенным бетоном.
4.2.14 Эксплуатация покрытия может быть начата, когда прочность бетона достигнет значения, равного 70% от принятой в проекте марки бетона. Перед открытием движения транспортных средств по отремонтированному покрытию для повышения морозостойкости бетона на замененных участках целесообразно выполнить пропитку специальным составом. В таблице 10 приведена технологическая последовательность операций по замене отдельных участков плит цементобетонного покрытия.
Технологические операции по замене отдельных участков плит цементобетонного покрытия
Примечание - В наименовании рабочих операций в скобках указаны контролируемые параметры.
4.3 Ремонт поверхностного слоя цементобетонных покрытий
4.3.1 Подготовку поверхности ремонтируемого участка выполняют очень тщательно, так как от нее во многом зависят прочность сцепления ремонтных составов с поверхностью старого бетона и сопротивляемость разрушению отремонтированного участка при воздействии на него транспортных нагрузок и природно-климатических факторов.
Подготовка поверхности цементобетонных покрытий включает следующие операции: удаление слабого или разрушенного слоя бетона с устройством вертикальных стенок, очистку от пыли, мусора и грязи поверхности покрытия, его промывку и просушку (при необходимости).
Требования к подготовке ремонтируемых бетонных поверхностей устанавливают в зависимости от степени их разрушения и материалов, применяемых для выполнения ремонтных работ.
Для определения глубины и степени разрушения бетона покрытия рекомендуется выполнить отбор и испытание кернов на прочность, пористость и морозостойкость.
4.3.2 Обрезку бетона по контуру производят алмазным инструментом по плоскости, перпендикулярной бетонной поверхности, на глубину не менее глубины разрушенной поверхности с последующим удалением ослабленного бетона перфораторами, отбойными молотками, проволочно-игольчатыми пистолетами, металлическими щетками, пескоструйными установками, шлифовальными машинами или фрезами. Предпочтение следует отдавать обработке бетона пескоструйными установками, шлифовальными машинами или проволочно-игольчатыми пистолетами.
Глубина зарезов в тело «здорового» бетона алмазным инструментом не должна превышать 20 мм. Удаление бетона на глубину разрушения по углам производят перфораторами или отбойными молотками.
4.3.3 Удаление с поверхности покрытия мусора, грязи и пыли осуществляют путем очистки, продувки и промывки поверхности. Очистку поверхности производят электрощетками, при небольших объемах работ — вручную металлическими щетками.
Перед нанесением грунтовочного состава ремонтируемая поверхность цементобетонного покрытия должна быть очищена от пыли путем продувки воздухом от компрессора, имеющего водо- или маслоотделитель.
4.3.4 При использовании в качестве ремонтного материала бетонной смеси на основе минеральных вяжущих по ГОСТ 10178-85 следует не позднее 30 мин до начала ее укладки увлажнить поверхность до состояния полного насыщения бетона водой. Непосредственно перед распределением ремонтного состава излишки воды с ремонтируемой поверхности удаляют сжатым воздухом или с помощью ветоши.
4.3.5 В процессе подготовки бетонных поверхностей при вскрытии арматурных стержней не допускается их повреждение алмазными дисками. Максимальная глубина резания бетона по периметру ремонтируемого участка в этом случае не должна превышать толщину защитного слоя, а минимальная должна быть 20 мм.
4.3.6 При удалении поврежденного бетона вокруг арматурных стержней не допускается механическое воздействие на арматуру отбойных молотков или перфораторов, так как в результате вибрации снижается сцепление арматуры с бетоном.
Вскрытые арматурные стержни должны быть полностью оголены, а зазор между подготовленной поверхностью бетона и стержнем должен быть не менее 10 мм при использовании заполнителя в ремонтном материале размером зерен до 5 мм и не менее 20 мм — размером зерен более 5 мм.
Стальная арматура после вскрытия должна быть очищена от ржавчины и окалины.
4.3.7 Для ремонта поверхностного слоя бетона используют материалы на основе минеральных вяжущих, искусственных смол. Для оперативного ремонта (в исключительных случаях) возможно применение литых, а также горячих и холодных асфальтобетонных смесей.
4.3.8 Цементобетон покрытия и ремонтные материалы должны иметь по возможности близкие модули упругости и коэффициенты линейного температурного расширения. Усадка ремонтных составов во время затвердевания и последующей эксплуатации должна быть минимальной.
4.3.9 Быстротвердеющие высокопрочные бетоны (БВБ) рекомендуется применять при толщине ремонтируемого слоя не менее 10 мм для устранения шелушения поверхности бетона, сколов кромок и углов плит. БВБ могут быть использованы также для бетонирования разрушенных участков плит.
4.3.10 Специальные сухие бетонные смеси для ремонта цементобетонных покрытий выпускает отечественная промышленность. Физико-механические показатели свойств бетонов, приготовленных из таких смесей, приведены в таблице 11.
Физико-механические показатели свойств бетонов для ремонта цементобетонных покрытий
| Наименование показателя | Величина показателя |
|---|---|
| Прочность при сжатии через 1 сут, МПа | 20 — 40 |
| Морозостойкость, циклы | 200 |
| Усадка, мм/м | 0,9 |
| Прочность сцепления со старым бетоном, МПа | 1,5 |
4.3.11 Сухие бетонные смеси представляют собой смеси подобранного состава, приготовленные на основе специальных цементов нормированного минерального состава, фракционного инертного заполнителя, композиционной минерально-химической добавки и полимерного или металлического фибронаполнителя.
4.3.12 В таблице 12 приведены некоторые составы бетонов с осадкой конуса 100 мм для ремонта цементобетонных покрытий.
Примерные составы бетонов для ремонта цементобетонных покрытий
4.3.13 Для ремонта мест неглубокого шелушения поверхности цементобетонных покрытий возможно использование материалов на основе модифицированных эпоксидных смол.
Основным преимуществом таких материалов является малая начальная вязкость, отсутствие растворителей, низкий модуль упругости в затвердевшем состоянии и большое предельное относительное удлинение.
4.3.14 Для повышения сцепления ремонтного материала с бетонным покрытием используют маловязкую, не содержащую растворитель модифицированную эпоксидную смолу. Расход смолы для грунтовки в зависимости от пористости бетонной поверхности составляет 300 — 500 г/м2. Физико-механические свойства грунтовочного состава на основе эпоксидной смолы представлены в таблице 13.
Физико-механические показатели свойств грунтовочного состава на основе эпоксидной смолы «Конкретин IHS-BV» для грунтовки бетонных поверхностей
4.3.15 Для повышения сцепления ремонтных слоев осуществляют посыпку поверхности бетона, обработанного эпоксидной смолой, кварцевым песком размером частиц 0,2 — 0,7 мм с расходом 1,5 кг/м2. Физико-механические свойства ремонтного материала на основе этой смолы приведены в таблице 14.
Физико-механические показатели свойств ремонтного материала на основе эпоксидной смолы
4.3.16 При глубине шелушения до 10 мм рекомендуется выровнять поверхность бетонного покрытия путем фрезерования. Для этой цели применяют специальные фрезеровочные машины, рабочий орган которых — вал с набором алмазных дисков общей шириной 0,6 — 1,5 м. Алмазные диски срезают неровности покрытия без разрушения микроструктуры остающегося бетона.
Движение фрезеровочной машины осуществляется поперек направления движения транспортных средств и в направлении, обратном продольному уклону. По окончании фрезерования производится промывка поверхности водой под давлением 5 — 6 атм и очистка покрытия от образовавшегося в результате резания бетона шлама.
С целью укрепления отфрезерованной поверхности рекомендуется обработать ее гидрофобизирующим составом.
4.3.17 Ремонт полимерными материалами на основе искусственных смол заключается в проведении следующих операций:
- подготовки бетонной поверхности;
- приготовления грунтовочного состава и полимербетонной смеси;
- нанесения грунтовочного состава;
- укладки и уплотнения полимербетонной смеси.
4.3.18 Для обеспечения прочного сцепления бетона на основе искусственной смолы с ремонтируемыми поверхностями предпочтительно использовать грунтовочные составы, обладающие малой вязкостью и большой проникающей способностью.
4.3.19 Грунтовочный состав наносят в один слой на подготовленную и высушенную поверхность бетона краскораспылительными пистолетами. Дальнейший уход за отремонтированным участком не требуется. Срок ввода его в эксплуатацию зависит от вида полимербетона на основе искусственных смол, температуры окружающей среды в период производства работ и составляет от 1 до 5 ч.
4.3.20 Благодаря несущественному влиянию температуры на вязкость метакрилатной смолы и большой экзотермии в процессе полимеризации материала можно использовать полимербетон для выполнения ремонтных работ при отрицательных температурах до -10 °C.
4.3.21 Технология ремонта шелушения (при глубине разрушения более 10 мм) с использованием БВБ заключается в предварительной подготовке бетонной поверхности, обработке ее грунтовочным составом, укладке, разравнивании смеси и уходе за бетоном.
4.3.22 Перед укладкой БВБ (за 5 — 10 мин) на подготовленную поверхность тонким слоем наносят цементный клей, компонентом которого является специальный цемент, состоящий из портландцементного клинкера нормированного минералогического состава, расширяющейся добавки и химических веществ, регулирующих свойства цемента.
4.3.23 Бетонную смесь готовят в передвижных бетоносмесительных установках непосредственно на месте производства работ. Готовая смесь должна быть уложена в течение 1,5 ч. При использовании смесей для ремонтных работ в условиях высокой температуры окружающей среды (более 35 °C) возможно снижение удобоукладываемости смеси, которое может наступить через 30 — 45 мин после ее приготовления.
Заделку повреждений бетонными смесями выполняют в теплое время года при температуре воздуха не ниже 5 °C. При достаточно низкой температуре воздуха (5 — 10 °C) прочность бетона будет нарастать медленнее.
Высокая подвижность бетонной смеси позволяет не проводить уплотнение смеси после укладки.
Для получения высокой ранней прочности (более 30 МПа через 24 ч) необходимо использовать для затворения теплую воду с температурой 35 — 45 °C и укрывать отремонтированные участки теплоизоляционными матами.
4.3.24 Уход за свежеуложенным бетоном осуществляют так же как и при новом строительстве цементобетонных покрытий. Следует преимущественно использовать пленкообразующие материалы. Для их нанесения рекомендуется применять различные пневматические опрыскиватели или ручные насосы, а также малогабаритные распределители пленкообразующих жидкостей.
После выполнения работ и набора прочности бетоном следует обработать его поверхность, прилегающую к отремонтированному участку, по всему периметру на ширину не менее 10 см гидрофобизирующими упрочняющими составами на основе силоксанов.

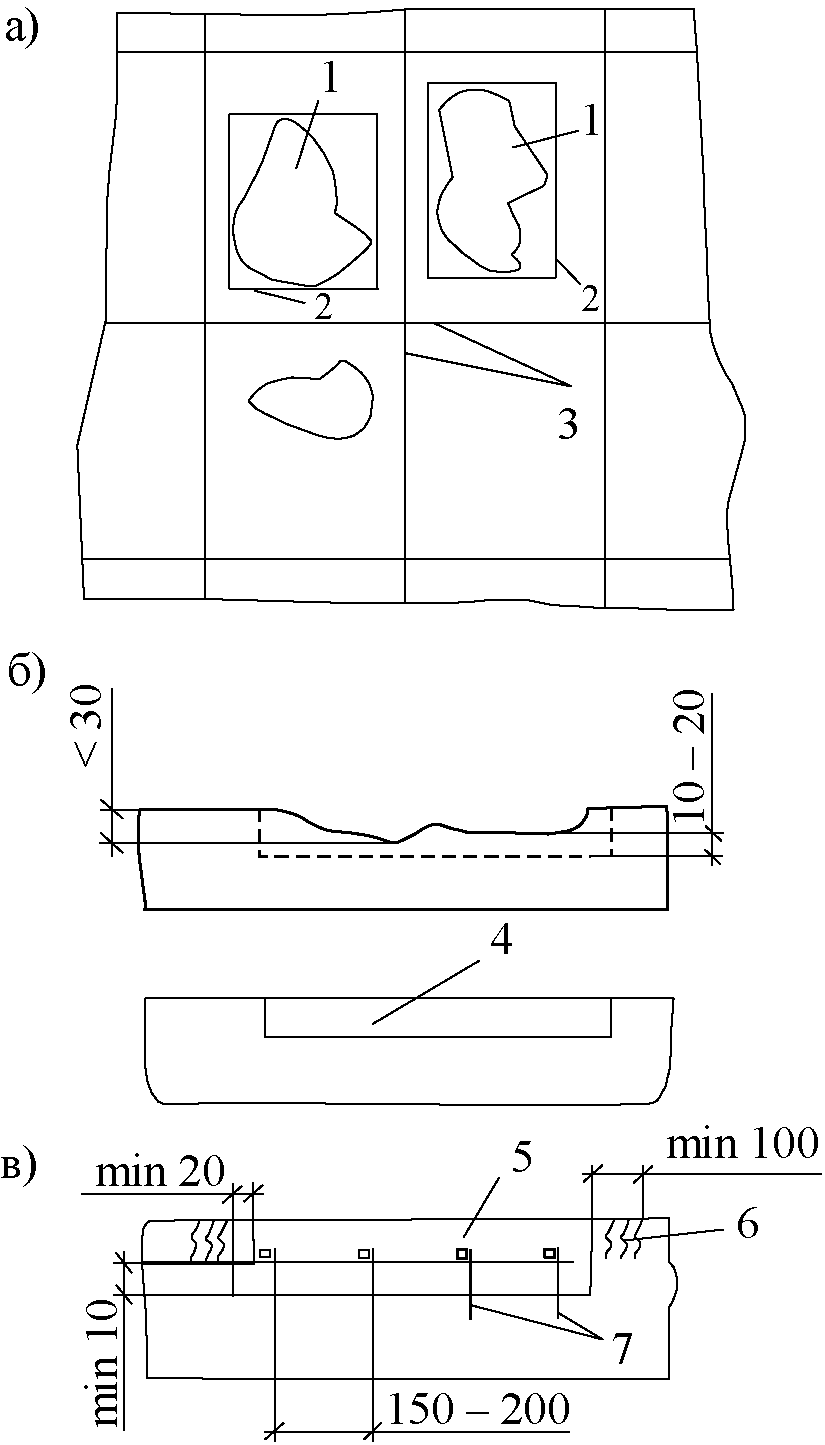

4.3.25 На рисунке 10 представлена схема ремонта шелушения поверхности покрытия. Следует учитывать, что углы подготовленного корыта должны быть не менее 90°, а длина зарезов в теле «здорового» бетона — не более 20 мм.
а — глубина шелушения менее 30 мм; б — то же, более 30 мм; в — армирование; 1 — поверхность плит с шелушением; 2 — контур ремонтной зоны; 3 — швы сжатия; 4 — материал для ремонта скола; 5 — армосетка диаметром 2,5 мм с размером ячеек 6,5 x 5,0 мм; 6 — гидрофобизация прилегающих участков; 7 — анкерные стержни диаметром 2 мм из арматуры класса А-II
Рисунок 10 — Схема ремонта поверхности плит, подверженных шелушению
4.3.26 Ремонт мест с шелушением необходимо разделять по глубине разрушения. При глубине разрушения до 30 мм применяется только ремонтный материал. При глубине разрушения более 30 мм производят армирование подготовленного корыта и укладку ремонтного материала, при этом следует обеспечить защитный слой над сеткой толщиной не менее 15 мм.
4.3.27 В таблице 15 приведена технологическая последовательность операций по ремонту поверхностного слоя цементобетонного покрытия.
Технологические операции по ремонту поверхностного слоя цементобетонного покрытия
| Наименование рабочих операций | Допустимые отклонения или размеры | Измерительные средства | Примечание |
| Разметка участка покрытия для устройства корыта (форма корыта в плане) | - | - | Корыто не должно иметь острых углов |
| Распиливание бетона по разметке (отклонение от глубины распила, %, в соответствии с принятым техническим решением) | +/- 10 | Измерительная линейка | Длина зарезов в теле «здорового» бетона не должна превышать 20 мм |
| Удаление ослабленного рыхлого бетона (прочность бетона на отрыв в поверхностном слое дна корыта, Н/мм) | min 1,5 | Прибор для испытания на отрыв | Испытание проводят по ГОСТ 22690-88 |
| Сверление отверстий для анкеров (глубина сверления, см) | min 1,5 | Измерительная линейка, штангенциркуль | - |
| Продувка, сушка отверстий для анкеров | - | - | - |
| Установка анкеров класса А-II, А-III d = 10 — 12 мм: расстояние между анкерами, см | min 40 | Измерительная линейка | Арматурная сетка должна быть чистой, без ржавчины |
| высота анкеров над уровнем дна корыта, мм | min 10 | ||
| Укладка сетки из арматуры класса А-I d = 2,5 — 6 мм с размером ячеек (50 x 50 — 100 x 100) мм с креплением к анкерам путем сварки или вязки (высота сетки над уровнем дна корыта, мм) | min 10 | Измерительная линейка | Дно и стенки корыта должны быть чистыми |
| Очистка (при необходимости просушка) дна и стенок корыта | - | - | - |
| Укладка и отделка ремонтного слоя (отклонение ровности поверхности — просвет под 3-метровой рейкой, мм) | +/- 3 | 3-метровая рейка | - |
| Уход (при необходимости) за уложенным ремонтным составом (время начала работ по уходу после окончания отделки ремонтного слоя, мин) | 1 — 3 | Бытовые часы | - |
| Стабилизация бетона на смежных участках | - | - | - |
Примечание - В наименовании рабочих операций в скобках указаны контролируемые параметры.
4.4 Устройство поверхностной обработки, защитных слоев и слоев износа
4.4.1 Поверхностные обработки способствуют повышению сцепных свойств покрытия, а также защите его от износа и воздействия атмосферных факторов. На цементобетонных покрытиях применяют в качестве защитного слоя двойную поверхностную обработку на основе резинобитумного вяжущего, представляющего собой смесь из набухшей и частично девулканизированной резиновой крошки, вязкого дорожного битума и каменноугольного масла.
4.4.2 Технологический процесс устройства поверхностной обработки включает:
- подгрунтовку предварительно очищенной поверхности покрытия с расходом грунтовочного состава 0,3 — 0,4 л/м2;
- первый розлив битумного вяжущего (1 — 1,2 л/м2) и распределение обработанного щебня размером зерен 20 — 25 мм в количестве 20 — 25 кг/м2 с последующей укаткой слоя легким катком (массой 5 — 8 т) за два-три прохода по одному следу;
- второй розлив вяжущего в количестве 0,8 — 0,9 л/м2;
- распределение обработанного щебня размером зерен 10 — 15 мм (13 — 17 кг/м2) с последующим уплотнением легким катком за четыре-пять проходов по одному следу.
4.4.3 Движение транспортных средств можно открывать только на следующие сутки, кроме того, требуется регулирование движения по ширине покрытия в течение 10 — 15 дней и ограничение скорости до 40 км/ч.
4.4.4 Технология устройства поверхностных обработок с использованием песчаных эмульсионно-минеральных смесей литой консистенции на катионных битумных эмульсиях (технология «Сларри-Сил») состоит в нанесении на поверхность покрытия без последующего уплотнения катками слоя эмульсионно-минеральной смеси пластичной консистенции толщиной 5 — 10 мм. Эмульсионно-минеральная смесь состоит из дробленого и природного песков в соотношении от 1:1 до 2:1, минерального порошка, воды для смачивания минеральных материалов и катионной эмульсии. Такие смеси содержат достаточно большое количество вяжущего (7,5 — 9%). Приготовление смеси и ее распределение по поверхности покрытия осуществляется одной машиной специальной конструкции.
Технология проведения работ с такими смесями предусматривает образование в процессе их формирования особой мелкошероховатой текстуры поверхности типа «наждачная бумага».
Предлагаемая технология устройства тонкослойных обработок обеспечивает хорошую «приживаемость» (отличное сцепление) устраиваемых слоев к обрабатываемой поверхности, что особенно важно для цементобетонных покрытий.
4.4.5 Успешное применение литых эмульсионно-минеральных смесей для устройства поверхностных обработок возможно лишь при условии регулирования скорости распада эмульсии в смеси, т.е. времени схватывания смеси. Для обеспечения надлежащего технологического процесса необходимо замедлить процессы взаимодействия катионной битумной эмульсии с поверхностью минеральных материалов плотных зерновых составов. По условиям технологии производства работ время схватывания должно быть соизмеримо со временем приготовления и распределение смеси по поверхности покрытия машиной специальной конструкции (ориентировочно 1 — 2 мин).
Одним из путей регулирования времени схватывания смеси является введение поверхностно-активного вещества (ПАВ) катионного типа. ПАВ, адсорбируясь на активных центрах минеральных материалов, замедляет процесс распада катионной эмульсии при последующем добавлении ее в смесь.
Сформировавшиеся слои поверхностной обработки из литой эмульсионно-минеральной смеси обладают достаточной механической прочностью (3,3 МПа при температуре 20 °C и 1,2 МПа при температуре 50 °C) и имеют высокие коэффициенты водо- и морозостойкости.
4.4.6 Тонкие фрикционные износостойкие защитные слои (далее — защитные слои) применяются в качестве фрикционных и гидроизоляционных слоев износа для увеличения срока службы цементобетонных покрытий, повышения их ровности и улучшения условий движения транспортных средств. Максимальная толщина укладываемого слоя должна быть не более 2,5 см.
Защитные слои устраиваются из подобранных по гранулометрическому составу асфальтобетонных смесей, приготовленных с использованием модифицированных битумов, укладываются специальными асфальтоукладчиками на слой из битумной модифицированной эмульсии, наносимой на существующее покрытие.
4.4.7 Асфальтобетонные смеси для устройства таких слоев приготавливают в смесительной установке путем перемешивания щебня, песка из отсевов дробления горных пород, минерального порошка, стабилизирующих добавок, адгезионных присадок и модифицированного битума, взятых в определенных соотношениях.
В зависимости от наибольшего размера зерен исходных минеральных материалов смеси горячие асфальтобетонные для устройства износостойких защитных слоев подразделяются на типы:
- I тип — мелкозернистые размером зерен до 15 мм;
- II тип — мелкозернистые размером зерен до 10 мм;
- III тип — песчаные размером зерен до 5 мм.
4.4.8 При укладке слоев на существующее покрытие для создания слоя из вяжущего, наносимого перед укладкой асфальтобетонной смеси, должны применяться эмульсии на основе модифицированных дорожных битумов или модифицированные эмульсии на катионных латексах с содержанием эластомера стирол — бутадиен — стирола или стирол — изопрен-стирола не менее 3% по массе остаточного вяжущего.
4.4.9 Для приготовления асфальтобетонных смесей должен использоваться щебень размером от 5 — 10 (4 — 8) до 10 — 15 (8 — 12) мм из изверженных и метаморфических горных пород не ниже второй группы по содержанию зерен пластинчатой (лещадной) формы по ГОСТ 8267-93. Допускается применять щебень в виде смесей, составленных из отдельных фракций, при условии обеспечения требуемого зернового состава минеральной части асфальтобетонной смеси.
Марка щебня должна быть не ниже по:
4.4.10 Для приготовления асфальтобетонных смесей следует применять песок из отсевов дробления горных пород с модулем крупности более 1,5.
Отсевы, содержащие более 10% пылевидных и глинистых частиц, могут быть использованы в составах смесей для устройства защитных слоев при условии применения модифицированных битумов с адгезионными присадками. При этом предел прочности при сжатии исходной изверженной горной породы должен быть не менее 100 МПа, а массовая доля глинистых примесей — не более 0,5%.
4.4.11 Для приготовления асфальтобетонных смесей следует применять активированный или неактивированный минеральный порошок.
Содержание в смеси зерен минерального порошка размером частиц мельче 0,071 мм должно составлять не менее 50% этой фракции.
4.4.12 Зерновой состав минеральной части асфальтобетонных смесей для устройства износостойких защитных слоев должен соответствовать требованиям, приведенным в таблице 16.
Зерновой состав минеральной части асфальтобетонных смесей
Содержание модифицированного битума относительно массы минеральной части смеси должно назначаться лабораторией, осуществляющей подбор состава асфальтобетонной смеси.
4.4.13 При подборе состава асфальтобетонной смеси изготавливают серию цилиндрических образцов диаметром (71,4 +/- 0,6) мм, высотой (71,4 +/- 1,5) мм для мелкозернистых смесей и соответственно (50,5 +/- 0,5) мм и (50,5 +/- 1,0) мм для песчаных смесей.
4.4.14 Рецептура модифицированного битума определяется подбором в специализированной лаборатории.
Температура асфальтобетонной смеси на модифицированном битуме должна соответствовать следующим требованиям:
- при выпуске из смесителя — 160 — 180 °C;
- в асфальтоукладчике — не ниже 150 °C;
- при завершении уплотнения — не ниже 100 °C.
4.4.15 Состав асфальтобетонной смеси для устройства износостойких защитных слоев должен назначаться на основе подбора. Допустимое отклонение зернового состава минеральной части на контрольных ситах и модифицированного битума не должно превышать +/- 0,2% от общей массы минеральной части смеси, стабилизирующих добавок и добавок в модифицированный битум (адгезионных присадок и др.) — +/- 5% от массы добавок.
4.4.16 При приготовлении асфальтобетонной смеси для устройства защитных слоев должны применяться асфальтобетоносмесительные установки периодического или непрерывного действия, пригодные для производства асфальтобетонных смесей.
4.4.17 Для обеспечения непрерывности укладки защитных слоев двумя асфальтоукладчиками, оборудованными емкостями для модифицированной битумной эмульсии и системой ее распределения, единичная или суммарная мощность асфальтобетонных установок должна составлять не менее 150 т/ч смеси.
Скорость укладки смеси асфальтоукладчиками может меняться в пределах от 10 до 30 м/мин. Производительность одного асфальтоукладчика — до 400 т/ч. Скорость укладки определяется по результатам оценки покрытия на пробной захватке.
Если при укладке используется другое оборудование, то мощности по производству горячей асфальтобетонной смеси должны быть синхронизированы с возможностями этого оборудования по обеспечению непрерывности процесса укладки.
4.4.18 Технология производства работ по устройству защитных слоев включает следующие этапы:
- подготовительные работы;
- установку технических средств организации дорожного движения;
- нанесение слоя из битумной модифицированной эмульсии и укладку асфальтобетонной смеси специальными асфальтоукладчиками;
- уплотнение смеси;
- контроль качества защитного слоя;
- перестановку временных технических средств организации дорожного движения на новое место.
Температура поверхности цементобетонного покрытия, на которую могут укладываться защитные слои из горячей асфальтобетонной смеси, должна быть не ниже 10 °C.
Данные о количестве катков, скорости их движения, числе проходов устанавливаются по результатам контроля и оценки уложенного слоя на пробной захватке и заносятся в журнал. Результаты испытаний кернов, взятых из защитного слоя, также заносят в журнал.
4.4.19 Нанесение битумной модифицированной эмульсии и укладка асфальтобетонной смеси производятся специальным асфальтоукладчиком, обеспечивающим распределение эмульсии непосредственно перед укладкой смеси.
Асфальтобетонную смесь для устройства защитных слоев транспортируют автомобилями-самосвалами, оборудованными термопокрывалами или тентами. Температуру смеси контролируют в каждом автомобиле-самосвале, доставляющем смесь к асфальтоукладчику. Температура смеси в бункере асфальтоукладчика должна быть не ниже 150 °C.
Асфальтоукладчик устанавливается в исходное положение и подготавливается к работе в соответствии с рекомендациями, изложенными в инструкции по его эксплуатации. Укладка некачественной смеси («жирной», пережженной, плохо перемешанной, со сгустками битума, «сухой» или с температурой ниже 150 °C) не допускается.
Выгруженная в бункер асфальтоукладчика смесь шнековыми питателями распределяется по всей полосе укладки и предварительно уплотняется с помощью оборудования, установленного на нем.
Емкости для транспортирования битумной модифицированной эмульсии должны быть чистыми. С целью предотвращения загрязнения эмульсии и испарения из нее воды емкости для транспортирования и хранения должны быть плотно закрыты.
4.4.20 Для устройства слоя из битумной модифицированной эмульсии она распределяется через специальную рампу асфальтоукладчика. Температура эмульсии должна составлять от 60 °C до 80 °C. Расход эмульсии назначается лабораторией, осуществлявшей подбор асфальтобетонной смеси, и устанавливается в пределах от 0,9 до 1,1 л/м2, по свежеуложенному выравнивающему асфальтобетонному слою — от 0,6 до 0,7 л/м2.
Для получения непрерывного и ровного слоя смесь к асфальтоукладчику необходимо подавать равномерно, а укладку смеси рекомендуется проводить на всю ширину покрытия одним или двумя асфальтоукладчиками, начиная от кромки укрепленной полосы обочины.
Сразу после прохода асфальтоукладчика проверяют толщину слоя и ровность поверхности. Если толщина слоя имеет отклонения от заданной величины, регулируют положение шиберных заслонок и выглаживающей плиты. При устройстве рабочих швов край уплотненной полосы фрезеруют на ширину 0,5 — 1 м, а торцевую поверхность слоя обрабатывают битумной эмульсией или применяют битумную ленту соответствующей ширины.
4.4.21 Уплотнение смеси следует начинать сразу же после ее укладки гладковальцовыми катками (без вибрации) массой не менее 12 т, оснащенными системой смачивания вальцов. Количество таких катков должно быть не менее трех, скорость их движения не должна превышать 15 км/ч.
Уплотнение осуществляют продольными проходами катков от края полосы с постепенным смещением проходов к середине покрытия, а затем от середины к краям с перекрытием следов катков не более чем на половину ширины вальца.
В процессе уплотнения необходимо следить за тем, чтобы катки начинали движение или изменяли направление движения плавно, без рывков. Запрещается останавливать каток на горячей, неуплотненной смеси, а также заправлять каток топливом, смазочными материалами и водой на устраиваемом защитном слое.
Уплотнение следующей полосы покрытия необходимо начинать по продольному сопряжению с ранее уложенной и уплотненной полосой. Уплотнение заканчивается после прохождения катком необходимого количества проходов по одному следу согласно акту пробной укатки.
Сопряжение полос должно быть ровным и плотным. Рабочие швы должны быть перпендикулярны оси автомобильной дороги. Движение транспортных средств по покрытию можно открывать после его остывания.
5 Капитальный ремонт цементобетонных покрытий
5.1 Назначение и обоснование технологии капитального ремонта цементобетонных покрытий
5.1.1 Критерием для назначения капитального ремонта является такое эксплуатационное состояние покрытия, при котором прочность дорожной одежды, а также показатели ровности и сцепных качеств покрытия снизились до предельно допустимых значений и не удовлетворяют возросшим требованиям дорожного движения настолько, что невозможно или экономически нецелесообразно приводить их в соответствие с указанными требованиями посредством работ по ремонту и содержанию.
Задача капитального ремонта состоит в полном восстановлении или повышении эксплуатационного состояния покрытия до уровня, позволяющего обеспечить нормативные требования к потребительским свойствам в период до очередного капитального ремонта при интенсивности движения, соответствующей расчетной для данной категории дороги и требованиям по условиям обеспечения безопасности дорожного движения в соответствии с ГОСТ Р 50597-93.
5.1.2 Капитальный ремонт, как правило, должен производиться на всей протяженности ремонтируемого участка покрытия.
Допускается проведение выборочного капитального ремонта отдельных участков покрытия.
В состав капитального ремонта могут быть включены работы по ремонту, а также по содержанию покрытия на ремонтируемом участке, состояние которого не требует капитального ремонта, если указанные работы не были выполнены до начала капитального ремонта.
К капитальному ремонту цементобетонных покрытий относятся в первую очередь работы, связанные с перекрытием изношенных покрытий слоями из асфальтобетона или цементобетона, в том числе с использованием армирующих и изолирующих материалов, а также устройство новых покрытий с использованием существующих цементобетонных покрытий в качестве слоя основания после предварительной их подготовки (разбивки на блоки, разрушения виброрезонансным способом и т.д.) [3].
5.1.3 При капитальном ремонте применяют следующие основные способы усиления жестких дорожных одежд:
- устройство слоев усиления из асфальтобетонных смесей поверх старого цементобетонного покрытия без нарушения его сплошности;
- то же, с предварительным дроблением старого цементобетонного покрытия и тщательным уплотнением полученного таким образом материала основания;
- устройство слоя усиления из цементобетона, армобетона, фибробетона, модифицированного цементобетона.
5.1.4 Необходимые материалы и способы усиления цементобетонных покрытий назначают на основании сравнения различных вариантов конструкций с учетом категории дороги, состояния покрытия, несущей способности существующей дорожной одежды, климатических и грунтово-гидрологических условий по СП 34.13330.2012 (СНиП 2.05.02-85*).
Оценку эксплуатационного состояния цементобетонных покрытий выполняют по результатам визуального осмотра их поверхности.
Перед проведением обследования изучают имеющуюся проектную и эксплуатационную документацию, включая данные о предыдущих обследованиях покрытия.
При обследовании рекомендуется заносить в журнал обнаруженные дефекты покрытия либо в виде условных изображений в плане, либо в виде числовых записей на карте. При возможности используют метод фоторегистрации дефектов, в том числе с помощью аэрофотографирования.
В тех случаях, когда по результатам визуального обследования не удалось установить и распознать скрытые дефекты, применяют инструментальные методы дефектации: ультразвуковой, тепловизорный, радиоизотопный, георадарный.
В качестве отчетных материалов должен быть составлен акт обследования покрытия, в котором содержатся:
- пояснительная записка с описанием конструкций дорожных одежд;
- дефектовочный план;
- ведомость дефектов;
- данные специального бурения и исследования материалов покрытия;
- итоговые результаты обследования с указанием причин появления соответствующих дефектов.
5.1.5 На основании результатов визуального обследования определяют обобщенный показатель повреждений S по формуле
S = Sтр·mтр + Sск·mск + Sш·mш, (1)
где Sтр, Sск, Sш — показатель соответственно сквозных трещин, сколов кромок, шелушения;
mтр, mск, mш — коэффициент весомости соответственно сквозных трещин (mтр = 0,05), сколов кромок (mск = 0,10), шелушения (mш = 0,03).
Показатель Sтр вычисляют по формуле
S_{\text{тр}} = \frac{n_{\text{тр}}}{n_{\text{общ}}} \cdot 100 , (2)
где nтр — количество плит, имеющих сквозные трещины;
nобщ — общее количество плит на обследованном участке покрытия.
Показатель Sск определяют по формуле
S_{\text{ск}} = \frac{n_{\text{ск}}}{n_{\text{общ}}} \cdot 100 , (3)
где nск — количество плит, имеющих сколы кромок.
Показатель Sш вычисляют по формуле
S_{\text{ш}} = \frac{n_{\text{ш}}}{n_{\text{общ}}} \cdot 100 , (4)
где nш — количество плит, имеющих шелушение поверхности покрытия.
Пригодность цементобетонного покрытия к эксплуатации оценивают показателем эксплуатационного состояния покрытия П, который определяют по формуле
Стадии эксплуатационно-технического состояния цементобетонного покрытия в зависимости от показателя П представлены в таблице 17.
Зависимость стадии эксплуатационно-технического состояния покрытия от показателя П
При значениях эксплуатационного состояния покрытия П = 3,5 — 5 требуется выполнение ремонтных работ, направленных на устранение возникающих повреждений, не допуская их развития и накопления: по разделке, очистке, восстановлению геометрии деформационных швов и их герметизации; консервации трещин; замене отдельных разрушенных участков плит на всю толщину; устранению сколов кромок плит и выбоин; ликвидации разрушений поверхности бетона.
При значениях эксплуатационного состояния покрытия П = 2,5 — 3,5 обычно требуется восстановление и увеличение его несущей способности путем устройства слоев усиления из асфальтобетонной или цементобетонной смеси поверх старого цементобетонного покрытия без нарушения его сплошности.
При значениях П < 2,5 покрытия находятся в неудовлетворительном состоянии и возникает необходимость их дробления с последующим тщательным уплотнением и устройством слоя усиления из асфальтобетонной или цементобетонной смеси.
5.1.6 Для дополнительной оценки состояния цементобетонного покрытия на основе визуальной оценки целесообразно пользоваться данными, приведенными в таблице 18.
Оценка эксплуатационного состояния цементобетонного покрытия
При неудовлетворительном состоянии покрытия требуется проведение работ по восстановлению его несущей способности.
Перед выполнением ремонтно-восстановительных работ подрядная организация разрабатывает технологический регламент и согласовывает его со всеми заинтересованными сторонами.
5.2 Подготовительные работы при капитальном ремонте цементобетонных покрытий
5.2.1 Подготовку цементобетонного покрытия к капитальному ремонту выполняют тщательно, так как от нее во многом зависит долговечность всей конструкции жесткой дорожной одежды. Требования к подготовке цементобетонных покрытий устанавливают в зависимости от степени их разрушения и применяемых материалов.
Перед выполнением подготовительных работ рассматривают результаты обследования и испытаний цементобетонного покрытия.
В отдельных случаях на существующие цементобетонные покрытия укладывают слои усиления без подготовки.
5.2.2 Наиболее опасными повреждениями, без ликвидации или ремонта которых не рекомендуется укладывать слои усиления, являются:
- вертикальная подвижка плит старого покрытия относительно друг друга;
- уступы в покрытии;
- трещины, поврежденные кромки плит;
- разрушение заполнителя швов;
- переувлажнение в слоях основания;
- коробление плит покрытия;
- просадки.
5.2.3 При обследовании цементобетонного покрытия обращают особое внимание на влажность грунтового основания, уровень грунтовых вод и устанавливают причины переувлажнения оснований.
Разрабатывают проект и производят в соответствии с ним ремонт водоотводных систем для получения сухого, хорошо дренирующего влагу основания.
5.2.4 Причиной переувлажнения основания может быть наличие следующих факторов:
- подъема уровня грунтовых вод, способствующего водонасыщению вышележащих слоев грунта;
- разрушения и заиливания водопропускных труб;
- нарушения уклонов в дренажной системе;
- нарушения герметизации швов и трещин в покрытии, через которые в основание свободно проникают поверхностные воды.
Осушение основания, ремонт и восстановление водоотводных систем являются первоочередными работами при подготовке цементобетонного покрытия к усилению.
5.2.5 Выявленные в период обследования качающиеся плиты и плиты, под которыми имеются пустоты, могут быть «посажены» на основание тяжелыми пневматическими катками. Это способствует предупреждению преждевременного разрушения нового верхнего слоя покрытия.
Фрагментация (дробление) плит, а затем плотная «посадка» их на основание, приводят к снижению температурных горизонтальных подвижек и вертикальных перемещений плит.
Восстановление опирания плит осуществляют посредством нагнетания под плиту специального состава. Стабилизацию плиты после заполнения пустот проверяют прокаткой специальной тяжелой техники.
При наличии в основании поврежденного покрытия пучинистых грунтов рекомендуется провести их замену до укладки нового слоя.
5.2.6 После стабилизации плит цементобетонного покрытия существующие в нем швы и трещины тщательно очищают и герметизируют, при этом верхняя часть герметика должна быть несколько ниже поверхности цементобетонного покрытия.
При наличии глубоких раковин, сколов, выбоин, шелушения и других разрушений бетона перед капитальным ремонтом проводят ремонт поверхностного слоя цементобетонного покрытия.
5.2.7 Одним из путей замедления процесса трещинообразования в слоях усиления цементобетонного покрытия является нарезка швов в наращиваемом слое над швами старого покрытия. При этом предотвращаются самопроизвольное неориентированное трещинообразование в вышележащем слое и преждевременное их разрушение. В этом случае при подготовке поверхности цементобетонного покрытия к капитальному ремонту все поперечные и продольные швы отмечают с помощью различных приспособлений, позволяющих точно фиксировать их положение. Фиксирующие отметки должны обеспечить нарезку швов в новом верхнем слое покрытия на расстоянии не более 25 мм от швов в нижележащем цементобетонном покрытии.
5.3 Капитальный ремонт цементобетонных покрытий с использованием асфальтобетонных смесей
5.3.1 При капитальном ремонте цементобетонных покрытий с использованием асфальтобетонных смесей применяют следующие способы:
- усиление старого цементобетонного покрытия асфальтобетонной смесью, распределяемой в один или несколько слоев; общая толщина слоев асфальтобетона должна определяться с учетом расстояния между швами существующего покрытия, климатических условий района производства работ, транспортных нагрузок, применяемых материалов и других технических и экономических характеристик объекта и составляет, как правило, 10 — 20 см;
- усиление асфальтобетонной смесью с добавками различных полимерно-битумных вяжущих с целью повышения трещиностойкости;
- использование трещинопрерывающих прослоек крупнопористой структуры между старым цементобетонным покрытием и новым асфальтобетонным слоем усиления;
- укладку перед устройством асфальтобетонных слоев над швами и широкими трещинами или по всей площади существующего цементобетонного покрытия гибких рулонных геосеток (из стекловолокна, полимерных материалов, стали) с целью армирования асфальтобетона и повышения его трещиностойкости;
- фрагментацию старого цементобетонного покрытия на отдельные блоки или его разрушение с последующим использованием в качестве основания новой дорожной одежды с асфальтобетонным покрытием;
- устройство деформационных швов в верхнем слое асфальтобетонного покрытия для снижения вероятности бессистемного образования отраженных трещин над швами и широкими трещинами цементобетонного покрытия.
Эффективности мероприятий, направленных на повышение трещиностойкости асфальтобетонных покрытий, устраиваемых на цементобетонном основании, может способствовать комплексное сочетание нескольких способов, представленных выше.
5.3.2 При устройстве слоев усиления из асфальтобетонных смесей большой толщины на цементобетонном основании без нарушения его сплошности применяют различные конструктивные и технологические решения в зависимости от используемых машин и материалов с учетом климатических условий района производства работ и категории автомобильной дороги [4].
5.3.3 В определении состава подготовительных и основных работ, порядка контроля качества приготовления, укладки и уплотнения асфальтобетонной смеси, а также приемки готового покрытия следует руководствоваться положением действующих нормативных и методических документов.
5.3.4 С целью создания условий для контроля и регулирования развития отраженных трещин и увеличения срока службы верхнего слоя рекомендуется нарезка деформационных швов над существующими поперечными швами цементобетонного покрытия.
Для обозначения линий нарезки используют заблаговременно выставленные в створе швов маяки. Разметку швов на уплотненном и остывшем асфальтобетонном покрытии производят с помощью натянутого шнура.
Нарезку швов на поверхности покрытия осуществляют, используя алмазные или корундовые диски, на глубину около 1/3 толщины асфальтобетонного слоя при ширине шва 10 — 20 мм.
Перед заполнением швов герметизирующей мастикой они должны быть очищены и просушены, стенки обработаны грунтовочным составом с помощью шприца-распылителя.
В подготовленный шов укладывают уплотнительный шнур, после чего подают мастику с использованием заливщика швов. Тип применяемого герметизирующего материала следует назначать с учетом климатических условий региона.
Поверхность асфальтобетонного покрытия после остывания герметизирующей мастики очищают от ее излишков в зоне, прилегающей к шву.
Работы по нарезке и заливке швов должны быть завершены в теплую сухую погоду до открытия движения транспортных средств по новому покрытию.
5.3.5 Устройство армирующих прослоек осуществляют из рулонных геосинтетических материалов на основе высокопрочного полиэстера, полиэфира, полипропилена, полиэтилена, стекловолокна и др.
Геосетки принимают на себя часть растягивающих напряжений, возникающих от температурных воздействий и транспортных нагрузок, и замедляют развитие отраженных трещин в верхнем асфальтобетонном слое усиления в зоне деформационных швов.
Выбор геосеток для армирования асфальтобетонного покрытия автомобильной дороги с целью их использования в качестве трещинопрерывающей прослойки осуществляют на основе технико-экономического сравнения вариантов с учетом физико-механических характеристик геоматериалов [5].
5.3.6 Технология работ по усилению старого цементобетонного покрытия асфальтобетоном, армированным геосетками, включает следующие операции:
- очистку покрытия от загрязнений;
- ликвидацию дефектов цементобетонного покрытия (выравнивание поверхности, замену разрушенных участков плит, ремонт сколов кромок и углов плит и деформационных швов, герметизацию швов и консервацию трещин);
- розлив вяжущего по поверхности цементобетонного покрытия;
- подвоз, нарезку, укладку, натяжение и крепление геосетки;
- повторный розлив вяжущего по уложенной на покрытие геосетке;
- распределение и уплотнение асфальтобетонной смеси слоями необходимой толщины.
5.3.7 На участках с выбоинами, раковинами, значительным шелушением и другими дефектами цементобетонного покрытия, препятствующими плотному контакту с геосеткой и сцеплению с асфальтобетонным слоем усиления, выполняют выравнивание поверхности.
В зависимости от состояния покрытия возможны различные способы его подготовки.
- Устранение неровностей посредством фрезерования покрытия. При этом предпочтительнее использование фрезеровочных машин, срезающих неровности валом с набором алмазных дисков без разрушения микроструктуры подготовленного к усилению цементобетона. Отфрезерованную поверхность необходимо очистить от образовавшегося шлама струей воды под высоким давлением. При применении машин с режущим инструментом из твердых металлических сплавов качество подготовленной поверхности существенно ниже.
- Без устройства выравнивающего слоя. Такой способ подготовки возможен при удовлетворительном состоянии цементобетонного покрытия (рисунок 11, а).
- С устройством выравнивающего слоя из асфальтобетонной смеси толщиной 3 — 5 см (обычно используется плотная мелкозернистая или песчаная смесь). Укладку полотна армирующей геосетки на выравнивающий слой следует производить не ранее, чем через сутки после его устройства (рисунок 11, б).
а — подготовка покрытия без устройства выравнивающего слоя; б — то же, с устройством выравнивающего слоя; 1 — слой усиления из асфальтобетона; 2 — геосетка; 3 — старое цементобетонное покрытие; 4 — основание; 5 — грунт земляного полотна; 6 — деформационный шов; 7 — выравнивающий слой
Рисунок 11 — Усиление цементобетонного покрытия асфальтобетоном с использованием геосинтетических материалов
5.3.8 Розлив битумной эмульсии или горячего вязкого битума выполняют перед укладкой полотен геосетки с расходом вяжущего, обеспечивающего надежное сцепление ее с нижележащей поверхностью цементобетонного покрытия и укладываемым сверху асфальтобетонным слоем усиления. Вид и количество вяжущего, используемого в данной операции, назначают с учетом материала геосетки, конструктивных особенностей, степени предварительной пропитки полотна геосетки. Как правило, необходимую информацию в виде технологических регламентов, технических условий, стандартов, технологических карт получают у производителя или поставщика геосеток.
Ширину полосы распределения автогудронатором используемого вяжущего назначают на 10 — 20 см больше ширины полосы укладываемого геосинтетического материала.
5.3.9 В зависимости от состояния существующего цементобетонного покрытия применяют сплошное или локальное армирование деформационных швов и трещин сетчатым полотном (рисунок 12), а также сочетание сплошного и локального армирования (при надлежащем обосновании).
а — локальное армирование; б — сплошное армирование; 1 — сквозная трещина; 2 — деформационный шов; 3 — скобы; 4 — сетка трещин
Рисунок 12 — Схема сплошного армирования геосинтетическими материалами (размеры даны в сантиметрах)
5.3.10 При устройстве сплошной трещинопрерывающей прослойки на всю ширину проезжей части рулоны полотна геосетки раскатывают параллельно оси дороги внахлест с перекрытием полотен на 10 — 15 см между их продольными краями. Между торцами полотен ширина нахлеста составляет 20 — 25 см. Рулон следует раскатывать с небольшим продольным натяжением полотна, не допуская образования складок.
При укладке геосетки необходимо обеспечить плотный контакт и надежное прилипание сетки к основанию, для этого осуществляют прикатку полотен ручным катком, набрасывание горячей асфальтобетонной смеси вручную на участки полотна геосетки с недостаточным сцеплением с подгрунтованным основанием.
При распределении сетки по выравнивающему слою из асфальтобетона возможно дополнительное закрепление ее металлическими скобами, гвоздями с широкой шляпкой или дюбелями.
Для улучшения сцепления сетчатого полотна с вышележащим асфальтобетонным слоем усиления в необходимых случаях рекомендуется повторный розлив битумной эмульсии или горячего битума в количестве 50 — 70% от предварительного розлива.
5.3.11 До начала распределения асфальтобетонной смеси слоя усиления необходимо обеспечить защиту полотен геосетки, закрепленных на цементобетонном покрытии (или на выравнивающем слое), от повреждения построечным транспортом. В процессе строительства покрытия следует регулировать режим движения автомобилей-самосвалов, груженных асфальтобетонной смесью, защищая закрепленную на нижележащей поверхности геосетку от загрязнения, смещения или повреждений [6].
В случае прилипания пропитанной вяжущим геосетки к колесам транспортных средств снижают расход вяжущего и распределяют тонкий слой чистого песка по поверхности армирующей прослойки в местах их движения.
Заезд автомобилей на прослойку рекомендуется выполнять задним ходом при медленном движении по одной колее, по этой же колее — съезд с полотна геосетки.
5.3.12 При удовлетворительном состоянии существующего цементобетонного покрытия устраивают локальное армирование асфальтобетона только в зоне деформационных швов и отдельных сквозных трещин.
В этом случае полотна геосетки необходимой длины укладывают вдоль шва или трещины симметрично оси дороги на ширину рулона. Ширина полотна должна быть не менее 1 м.
Распределение и уплотнение асфальтобетонной смеси поверх трещинопрерывающей прослойки, а также контроль производства работ осуществляют в соответствии с рекомендациями действующих регламентов, стандартов, правил и других нормативных документов.
5.3.13 В случаях, когда состояние цементобетонного покрытия характеризуется высокой степенью деформированности с большим количеством дефектов поверхности, разрушением швов, кромок, углов, сеткой трещин, неоднородностью несущей способности, вертикальными смещениями плит, рациональным, с технико-экономических позиций, может оказаться его ремонт с устройством асфальтобетонного покрытия, при котором существующее покрытие подвергается предварительной фрагментации (дроблению) или измельчению.
Экономическая целесообразность метода подготовки к капитальному ремонту цементобетонного покрытия в значительной мере определяется наличием технических средств, пригодных для его разрушения, и возможностью отделения арматуры от раздробленного цементобетона. Благодаря существенному уменьшению эффективной длины бетонных плит, растрескивающихся под воздействием статической или ударной нагрузки или дробящихся на отдельные куски, снижаются горизонтальные смещения бетонных фрагментов из-за температурных воздействий и улучшаются условия работы асфальтобетонных слоев усиления.
5.3.14 Разрушение цементобетонного покрытия можно осуществлять различными средствами: стальными ударниками, перфораторами, бетоноломами, «гильятиной», виброрезонансной машиной и другой подобной техникой.
В процессе разрушения бетонных плит на месте вероятно повреждение нижележащих слоев дорожной одежды с ухудшением дренирующих свойств песчаного слоя. В таких случаях может потребоваться замена песчаного слоя и ряд других мер по обеспечению работы конструкции.
Разрушенные плиты цементобетонного покрытия используют в качестве основания под асфальтобетонное покрытие, устраиваемое по традиционной технологии.
5.4 Капитальный ремонт цементобетонных покрытий с применением слоев усиления из цементобетона
5.4.1 При капитальном ремонте цементобетонных покрытий посредством цементобетона используют два метода: сращивания и наращивания. В качестве слоя усиления используют бетон, армобетон, фибробетон и модифицированный цементобетон [7].
5.4.2 При методе сращивания обеспечивается полная связь поверхности старого покрытия с новым слоем (рисунок 13, а). Усиленное покрытие может рассматриваться как единый монолит, обладающий значительной жесткостью поперечного сечения. При этом должно быть осуществлено полное совмещение швов в слое усиления со швами нижележащего покрытия.
5.4.3 При методе наращивания устройство слоев усиления из монолитного бетона выполняют по раздельным прослойкам, обеспечивающим независимые температурные деформации слоев покрытия (рисунок 13, б). Это дает возможность создания конструкций с несовмещенными швами (швы плит существующего покрытия не совпадают в плане со швами плит слоя усиления). Для предотвращения появления в слое усиления отраженных трещин, вызванных действием транспортных нагрузок, осуществляют рациональное армирование верхнего слоя покрытия. Рабочую арматуру располагают в нижней части плиты не по всей площади, а лишь в местах концентрации изгибающих моментов, т.е. на краевых участках плит и над швами нижнего слоя. Ширина сеток определяется в зависимости от количества рабочей арматуры. Обычно краевое армирование железобетонного слоя усиления составляет от 0,4% до 0,5%.
а — метод сращивания; б — метод наращивания; 1 — слой усиления из монолитного цементобетона; 2 — коллоидно-цементный клей; 3 — старое покрытие; 4 — основание; 5 — грунт земляного полотна; 6 — деформационный шов; 7 — разделительная прослойка
Рисунок 13 — Усиление цементобетонного покрытия
5.4.4 При методе сращивания тщательная очистка ремонтируемой поверхности является одной из важнейших операций, от которой в значительной мере зависит прочность сцепления старого бетона с новым, а следовательно, и качество ремонта в целом.
Загрязненную ремонтируемую поверхность покрытия очищают от пыли, грязи и масляных пятен механическими стальными щетками, затем тщательно промывают струей воды под давлением из поливомоечной машины. Свободную воду удаляют сжатым воздухом от компрессора с таким расчетом, чтобы ремонтируемая поверхность плиты была влажной, но не мокрой.
При сильном загрязнении поверхности цементобетонного покрытия очистку производят пескоструйным аппаратом или осуществляют фрезерование покрытия, а затем поверхность промывают струей воды под давлением.
5.4.5 На подготовленную поверхность покрытия укладывают тонкий слой цементопесчаного раствора или наносят цементный клей для обеспечения сцепления между слоем усиления и старым покрытием.
Цементопесчаный раствор, образующий промежуточный слой, состоит из равных массовых частей портландцемента и песка, смешиваемых с водой, в количестве, обеспечивающем удобоукладываемость раствора.
Цементобетонный слой усиления укладывают до начала схватывания цементопесчаного раствора. В случае каких-либо задержек с укладкой нового слоя бетона на высохшую поверхность покрытия распределяют дополнительное количество раствора для обеспечения сцепления.
Для получения цементного клея цемент загружают в лопастную растворомешалку принудительного действия, заливают водой, количество которой определяют расчетом в зависимости от принятого водоцементного отношения, и тщательно перемешивают. Приготовленный цементный клей распределяют равномерным слоем по ремонтируемой поверхности в два приема. Толщина цементного клея должна быть в пределах 1 — 2 мм. Цементный клей при температуре выше 20 °C должен быть использован в течение 15 — 20 мин после его приготовления с тем, чтобы он был нанесен на ремонтируемую поверхность до начала схватывания.
После исчезновения водной пленки с поверхности цементного клея (примерно через 10 — 15 мин после нанесения его на очищенную поверхность ремонтируемого покрытия) укладывают цементобетонную смесь, соответствующую требованиям ГОСТ 10181-2000.
Ремонтные работы с применением цементного клея и бетонной смеси рекомендуется проводить при отсутствии осадков и температуре воздуха не ниже 5 °C.
5.4.6 При сравнительно незначительных объемах ремонтных работ бетонную смесь можно укладывать и уплотнять средствами малой механизации (с помощью виброрейки, виброплощадки). Технологическая схема ремонта цементобетонных покрытий средствами малой механизации представлена на рисунке 14.

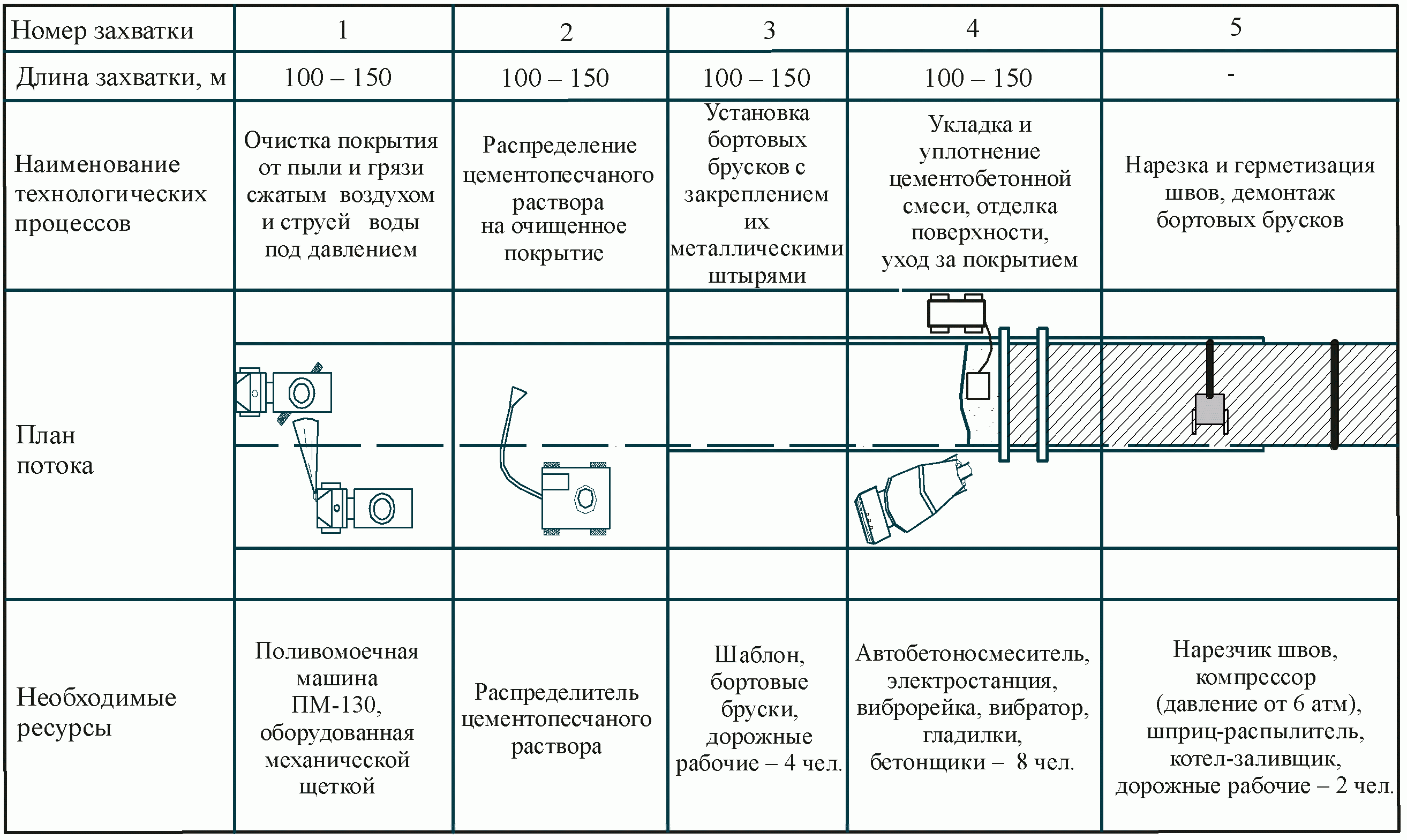

Рисунок 14 — Технологическая схема ремонта цементобетонного покрытия средствами малой механизации
Для создания шероховатости отремонтированную поверхность обрабатывают жесткой волосяной щеткой перпендикулярно направлению движения транспортного средства.
5.4.7 Большие объемы ремонтных работ по восстановлению несущей способности цементобетонных покрытий выполняют механизированным способом, используя в качестве ведущей машины бетоноукладчик. Технологическая схема производства работ с использованием бетоноукладочного комплекса представлена на рисунке 15.
Рисунок 15 — Технологическая схема ремонта покрытия с использованием бетоноукладчика со скользящими формами
5.4.8 Уход за цементобетоном осуществляют традиционными способами: путем нанесения пленкообразующих составов и укрытия легкими защитными материалами. Операции уплотнения, отделки, создания текстуры и нанесения состава для ухода за цементобетоном должны выполняться за время, не превышающее 45 мин.
5.4.9 Нарезку пазов производят строго над отмеченными швами. Определение местонахождения и фиксацию швов в старом покрытии выполняют до укладки слоя усиления.
Нарезку швов в затвердевшем цементобетоне осуществляют специальными нарезчиками, оборудованными алмазными дисковыми пилами.
Операцию по грунтовке швов выполняют в обязательном порядке с применением специальных грунтовочных составов, которые наносят на подготовленную поверхность швов шприцем-распылителем.
При выборе типа герметика следует учитывать возможные максимальные отрицательные и положительные температуры воздуха региона, где проводятся работы по усилению цементобетонного покрытия.
5.4.10 Применяя традиционные бетоны, покрытия ремонтируют слоями толщиной не менее 10 см. При этом вследствие медленного набора прочности вновь укладываемого цементобетона закрывать движение транспортных средств на ремонтируемом участке дороги необходимо не менее чем на 15 — 20 дней.
5.4.11 Для получения высокого качества отремонтированных цементобетонных покрытий и открытия движения транспортных средств через 1 — 3 сут следует выполнять следующие требования:
- для устройства слоев усиления применять высокопрочные быстротвердеющие бетоны, обладающие высокой морозостойкостью;
- обеспечивать совместную работу бетонов ремонтного слоя и основания при большом сопротивлении растяжению при изгибе бетона ремонтного слоя.
5.4.12 Высокопрочные бетоны получают из стандартных материалов, выпускаемых отечественной промышленностью. Высокие физико-механические свойства достигаются за счет снижения водоцементного отношения (не выше 0,35) и введения добавок полифункционального действия.
Модификаторы цементобетона, выпускаемые отечественной промышленностью, представляют собой агрегат из ультрадисперсных частиц микрокремнезема, равномерно покрытых затвердевшей адсорбционной пленкой из молекул суперпластификатора и других органических компонентов модификатора.
Важной особенностью модифицированного цементобетона как ремонтного материала является ранний набор прочности. В возрасте 1 сут прочность бетона на растяжение при изгибе достигает 5,5 МПа, что соответствует классу бетона Btb 4, а прочность при сжатии — 52 МПа (B40). В возрасте 28 сут прочность бетона на растяжение при изгибе составляет 8 — 9 МПа, а прочность при сжатии — 80 — 100 МПа.
5.4.13 Перед укладкой модифицированной бетонной смеси старое покрытие смачивают водой (если поверхность сухая) и наносят связующий слой толщиной 1 — 2 мм из цементного клея. Смесь распределяют бетоноукладчиком или при незначительных объемах работ средствами малой механизации по возможности в кратчайший промежуток времени с тем, чтобы предотвратить высыхание связующего слоя. Уплотнение бетонной смеси осуществляют бетоноукладчиком или виброрейками.
5.4.14 Уход за свежеуложенным бетоном должен начинаться сразу же после окончания уплотнения и выравнивания его поверхности и продолжаться непрерывно в течение 1 — 3 сут (до открытия движения транспортных средств). Мероприятия по уходу за свежеуложенным модифицированным бетоном осуществляют по аналогии с уходом за традиционным бетоном в соответствии с действующими рекомендациями.
5.4.15 Заключительными операциями ремонта являются нарезка и герметизация швов. Нарезку швов производят инструментом с алмазными дисками через 4 — 5 ч после укладки смеси.
5.4.16 Для увеличения прочности бетона на растяжение при изгибе, повышения трещиностойкости, ударной прочности, прочности на осевое растяжение и истираемости в состав бетонной смеси рекомендуется вводить стальную, базальтовую, полипропиленовую или другую фибру. В зависимости от требуемых свойств цементобетона и удельного веса фибры в состав смеси вводят от 50 до 350 кг фибры на 1 м3 смеси.
Требования к модифицированному бетону для капитального ремонта цементобетонных покрытий представлены в таблице 19.
Требования к модифицированному бетону, используемому при капитальном ремонте покрытий
| Наименование показателя | Величина показателя | Примечание |
| 1 | 2 | 3 |
| Марка бетона по морозостойкости F300 | ||
| Испытания бетона по третьему методу по ГОСТ 10060.0-2012 | Класс (марка) бетона по прочности: | B60 |
| (M800) | Испытание и контроль прочности по ГОСТ 10180-2012, ГОСТ 18105-2010, | ГОСТ 28570-90. Определяет износостойкость покрытия, стойкость против продавливания, скалывания, время нарезки швов при сжатии на растяжение при изгибе |
| B6,0 | ||
| (Ptb80) | Испытание и контроль прочности по ГОСТ 10180-2012, ГОСТ 18105-2010, | ГОСТ 28570-90. Определяет толщину покрытия и выносливость конструкции Водоцементное отношение Не более 0,4 |
| Определяет прочность и морозостойкость бетона | Наличие воздухововлекающих добавок | Да |
| Требование к воздухововлекающей добавке СНВ указано в | ГОСТ 26633-2012, | ГОСТ 30459-2008 Объем вовлеченного в бетонную смесь воздуха, % 5 — 6 |
| Требование указано в | ГОСТ 26633-2012, | СП 78.13330.2012 (СНиП 3.06.03-85) Наличие пластифицирующих добавок Да |
| Требование указано в | ГОСТ 30459-2008 | Марка по удобоукладываемости, подвижность бетонной смеси П1 — П4 |
| Требование указано в | ГОСТ 7473-2010 | Наличие модифицирующих добавок Да |
| Количество модификаторов и их тип определяют в лабораторных условиях в зависимости от требований проекта | 5.5 Контроль качества работ при капитальном ремонте цементобетонных покрытий | |
5.5.1 При выполнении работ по капитальному ремонту цементобетонных покрытий необходимо осуществлять входной, операционный и приемочный контроль. Основной задачей контроля является обеспечение соответствия выполненных работ требованиям проекта, стандартов, норм, правил и других нормативных документов.
5.5.2 При входном контроле следует проверять наличие паспортов, сертификатов и другой необходимой документации, фиксировать номера партий материалов, заводы-изготовители, даты изготовления и исследования проб, даты окончания гарантийного срока хранения, условия фактического хранения.
По истечении гарантийного срока хранения качество материалов следует проверять непосредственно перед их применением.
5.5.3 Операционный контроль проводит подрядная организация в ходе выполнения ремонтных работ с целью своевременного выявления нарушений технологии производства работ и их устранения.
Операционному контролю подлежат все технологические операции по каждому виду работ. Регламент операционного контроля качества разрабатывает подрядная организация и согласовывает его с заказчиком. Регламент следует устанавливать с учетом применения материалов и технических решений.
На месте укладки бетонной смеси производят помашинную приемку бетонной смеси по показателям удобоукладываемости (подвижности) и содержанию вовлеченного воздуха согласно ГОСТ 26633-2012.
Контроль прочности и морозостойкости бетона следует вести на образцах, формуемых на месте укладки смеси. При этом контроль прочности должен проводиться по ГОСТ 18105-2010 в полном объеме, а морозостойкости — не менее одного раза на каждый участок дороги, не реже одного раза в месяц, а также при изменении исходных компонентов.
При выполнении подготовительных операций необходимо контролировать:
- при фрезеровании покрытия: глубину фрезерования, качество разделки участков входа и выхода фрезы на проектную глубину, поперечный уклон отфрезерованной поверхности;
- после проведения работ по очистке покрытия: визуально качество очистки.
При укладке бетонной смеси осуществляют контроль толщины слоя, уплотнения и ровности покрытия.
Производя уход за свежеуложенным бетоном, необходимо контролировать расход пленкообразующих материалов, равномерность их распределения по поверхности покрытия. Не допускается наличие мест, не покрытых защитной пленкой.
Контроль качества нарезки швов проводят по показателям глубины и прямолинейности нарезки. На стадии герметизации швов следует визуально контролировать очистку швов и заполнение их герметиком.
Устройство асфальтобетонных слоев усиления контролируют в соответствии с требованиями СП 78.13330.2012 (СНиП 3.06.03-85), а качество асфальтобетона — по ГОСТ 12801-98.
Физико-механические показатели армирующих геосеток контролируют согласно методикам, изложенным в соответствующих технических условиях.
5.5.4 Приемка работ при капитальном ремонте цементобетонных покрытий автомобильных дорог осуществляется на основании законодательных актов, стандартов, строительных норм и других нормативных документов, действующих в Российской Федерации.
Выполненные работы предъявляются подрядчиком к приемке приемочной комиссией. Приемка работ оформляется актами установленной формы с указанием гарантийных сроков отремонтированных участков. Датой приемки работ считается дата подписания акта приемочной комиссией. Гарантийный срок начинается со дня сдачи дороги в эксплуатацию.
5.5.5 Промежуточная приемка (освидетельствование) скрытых работ производится по мере окончания работ или восстановления конструктивных элементов, отнесенных к категории скрытых работ. Такими работами являются подготовка цементобетонного покрытия к усилению, укладка прослоек между основанием и покрытием и др.
Освидетельствование скрытых работ проводит комиссия, включающая представителей подрядчика, технического надзора заказчика и проектной организации. По решению заказчика для освидетельствования могут привлекаться специалисты-эксперты, лаборанты и геодезисты.
При освидетельствовании скрытых работ производят проверку правильности их выполнения в натуре, знакомство с технической документацией, изучение материалов технического надзора, независимого контроля качества работ.
По результатам освидетельствования скрытых работ оформляют соответствующий акт, в котором дается оценка соответствия выполненных работ действующим нормативным документам.
5.5.6 Приемку выполненных работ при капитальном ремонте цементобетонных покрытий автомобильных дорог осуществляет специальная комиссия, в состав которой входят представители подрядной организации, технического надзора заказчика, проектной организации. Материалы и необходимые условия для работы комиссии готовит подрядчик.
Комиссия определяет объемы работ, осуществляет их освидетельствование (правильность выполнения в натуре), знакомится с технической документацией, изучает материалы технического надзора, рекламации надзорных организаций.
Приемка работ по ремонту не производится при наличии отступлений от проектной документации, не согласованных в установленном порядке; нарушений обязательных требований нормативных документов; если нарушение требований норм повлекло за собой снижение уровня безопасности дорожного движения, потерю прочности, устойчивости, надежности сооружений, их частей или отдельных элементов.
Если нарушение повлекло за собой снижение прочности, устойчивости, надежности объекта (его частей, элементов), заказчик имеет право не оплачивать работы, выполненные с отступлением от проекта. Штрафные санкции не освобождают подрядчика от обязанности устранения допущенных им нарушений и возмещения ущерба.
5.5.7 Основные требования к качеству отремонтированных покрытий:
- не более 10% результатов определений превышения боковых поверхностей плит, смежных с отремонтированными участками, могут иметь значения в пределах до 6 мм, остальные — до 3 мм (не менее трех измерений металлической линейкой или штангенциркулем на участке шва длиной до 10 пог. м);
- не более 5% результатов определений ровности покрытий 3-метровой рейкой могут иметь значения просветов до 10 мм, остальные — до 5 мм (оценка по ГОСТ 30412-96);
- коэффициент сцепления поверхности восстановленного участка покрытия должен быть не менее 0,4 (определение по ГОСТ 30413-96);
- для покрытия из бетона с прочностью на растяжение при изгибе Btb 4 (Rи = 5 МПа) и более прочность при сжатии материала, используемого для восстановления несущей способности покрытия, должна быть не менее 50 МПа, а для покрытий из бетона с прочностью на растяжение при изгибе Btb 3,6 (Rи = 4,5 МПа) — не менее 40 МПа;
- прочность сцепления ремонтного материала с бетоном покрытия должна быть не менее 1,5 МПа (не менее трех измерений на каждые 100 м2 площади восстановленного участка покрытия);
- морозостойкость ремонтных материалов на основе минеральных вяжущих в необходимых случаях может быть проверена в соответствии с ГОСТ 10060.0-2012 и должна быть не ниже проектной марки бетона покрытия.
| БИБЛИОГРАФИЯ | ||
| [1] | ||
| Методические рекомендации по ремонту и содержанию автомобильных дорог общего пользования. Утверждены письмом Росавтодора от 17.03.2004 № ОС-28/1270-ИС [2] | ||
| Федеральный закон от 8 ноября 2007 г. № 257-ФЗ «Об автомобильных дорогах и о дорожной деятельности в Российской Федерации и о внесении изменений в отдельные законодательные акты Российской Федерации» | [3] | |
| Классификация работ по ремонту и содержанию автомобильных дорог общего пользования, 2013 | [4] | |
| ОДН 218.046-2001 | Проектирование нежестких дорожных одежд | [5] |
| ОДМ 218.5.003-2010 Рекомендации по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог | ||
| [6] | ВСН 37-84 | Инструкция по организации движения и ограждению мест производства работ |
| [7] | Методические рекомендации по проектированию жестких дорожных одежд (взамен ВСН 197-91), 2004 | |
| ОКС |
|---|
| Ключевые слова: цементобетонные покрытия, капитальный ремонт, ремонт, содержание, контроль качества |
Руководитель организации-разработчика
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Московский автомобильно-дорожный государственный технический университет (МАДИ)»
