НПБ 243-97. Устройства защитного отключения. Требования пожарной безопасности. Методы испытаний
(введены Приказом ГУГПС МВД РФ от 08.09.1997 № 59)
Примечание
Введен в действие с 1 октября 1997 года.
УСТРОЙСТВА ЗАЩИТНОГО ОТКЛЮЧЕНИЯ ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ. МЕТОДЫ ИСПЫТАНИЙ
PROTECTIVE DEVICES. Requirements of fire safety. Test methods
Разработаны Всероссийским научно-исследовательским институтом противопожарной обороны (ВНИИПО) МВД России.
Внесены и подготовлены к утверждению отделом организации Государственного пожарного надзора ГУГПС МВД России.
Дата введения в действие 01.10.1997 г.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Настоящие НПБ распространяются на устройства защитного отключения (далее УЗО-Д), управляемые дифференциальным током, используемые в электрических сетях переменного тока с номинальным напряжением не выше 440 В и номинальным током не более 200 А, которые поставляются на территорию Российской Федерации, включая УЗО-Д, приобретаемые по импорту и изготовляемые на экспорт.
1.2. Настоящие нормы устанавливают требования к УЗО-Д при их конструировании, монтаже и сертификации с целью обеспечения пожарной безопасности электроустановок вновь строящихся и реконструируемых жилых и общественных зданий (далее — зданий) независимо от форм собственности и ведомственной принадлежности, а также методы сертификационных испытаний УЗО-Д на пожарную опасность.
1.3. Для обеспечения пожарной безопасности электроустановок при применении УЗО-Д наряду с настоящими нормами следует также руководствоваться стандартами, Правилами пожарной безопасности, Правилами устройства электроустановок и другими, утвержденными в установленном порядке нормативными документами, регламентирующими требования пожарной безопасности при изготовлении и эксплуатации УЗО-Д.
1.4. Требования настоящих норм не распространяются на УЗО-Д, используемые в пожароопасных и взрывоопасных зонах.
2. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
УЗО-Д — механический коммутационный аппарат или совокупность элементов, которые при достижении (превышении) дифференциальным током заданного значения при определенных условиях эксплуатации должны вызвать размыкание контактов.
УЗО-Д, функционально независимое от напряжения электросети, — устройство защитного отключения, функционирование которого не зависит от наличия напряжения в сети.
УЗО-Д, функционально зависимое от напряжения сети, — устройство защитного отключения, функционирование которого зависит от наличия напряжения в сети.
УЗО-Д с автономным вспомогательным встроенным источником питания — устройство защитного отключения, функционирование которого зависит от встроенного в него вспомогательного источника питания.
Номинальное напряжение — указанное изготовителем действующее значение напряжения, при котором обеспечивается работоспособность УЗО-Д.
Номинальный ток нагрузки — указанное изготовителем значение тока, которое УЗО-Д может пропускать в продолжительном режиме работы.
Номинальный отключающий дифференциальный ток — указанное изготовителем значение дифференциального тока, которое вызывает отключение УЗО-Д при заданных условиях эксплуатации.
Номинальный неотключающий дифференциальный ток — указанное изготовителем значение дифференциального тока, которое не вызывает отключения УЗО-Д при заданных условиях эксплуатации.
Сверхток — ток, значение которого превосходит наибольшее рабочее значение тока.
Время отключения (время срабатывания) УЗО-Д — промежуток времени между моментом внезапного возникновения отключающего дифференциального тока и моментом выполнения функции данного устройства до полного гашения дуги.
Номинальный условный ток короткого замыкания — указанное изготовителем действующее значение ожидаемого тока, который способно выдержать УЗО-Д, защищаемое устройством защиты от коротких замыканий при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
3. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем нормативном документе использованы ссылки на следующие стандарты:
ГОСТ 27473-87 (МЭК 112-79). Материалы электроизоляционные твердые. Метод определения сравнительного и контрольного индексов трекингостойкости во влажной среде
ГОСТ 27483-87 (МЭК 695-2-1). Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой
ГОСТ 27924-88 (МЭК 695-2-3). Испытания на пожароопасность. Методы испытаний. Испытания на плохой контакт при помощи накальных элементов
ГОСТ 27484-87 (МЭК 695-2-2). Испытания на пожароопасность. Методы испытаний. Испытания горелкой с игольчатым пламенем.
ГОСТ. 12.1.155-85. Устройства защитного отключения. Классификация. Общие технические требования
ГОСТ 12.1.004-91. ССБТ. Пожарная безопасность. Общие требования
ГОСТ Р 50807-95. Устройства защитные, управляемые дифференциальным (остаточным) током. Общие требования и методы испытаний
ГОСТ 28779-90 (МЭК 707-81). Материалы электроизоляционные твердые. Методы определения воспламеняемости под воздействием источника зажигания
ГОСТ Р 50669-94. Электроснабжение и электробезопасность мобильных (инвентарных) зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания населения. Технические требования
ГОСТ Р 50007-92. Устойчивость к микросекундным импульсным помехам большой энергии. Технические требования и методы испытаний
ГОСТ Р 50571.2-94 (МЭК 364-3-93). Электроустановки зданий. Часть 3. Основные характеристики
ГОСТ Р 50345-92 (МЭК 898-87). Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения
СНиП 3.05.06-85. Электротехнические устройства
4. ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ
4.1 Требования к функциональным характеристикам
и конструкции УЗО-Д
4.1.1. Функциональные характеристики УЗО-Д должны соответствовать требованиям, изложенным в ГОСТ Р 50807-95.
Примечание. Значения функциональных характеристик УЗО-Д приведены в Приложении 1.
4.1.2 УЗО-Д не должно производить автоматическое повторное включение.
Проверка проводится испытанием по п. 5.3.
4.1.3. УЗО-Д не должны производить автоматическое отключение потребителя от сети при снятии напряжения сети.
Проверка проводится испытанием по п. 5.4.
4.1.4. УЗО-Д не должно иметь автономного вспомогательного источника питания.
4.1.5 Максимальное время отключения УЗО-Д должно быть не более 0,5 с.
Проверка проводится испытанием по п. 5.5.
4.1.6. УЗО-Д должно сохранять свою работоспособность при напряжении сети в пределах от 0,6 до 1,2 его номинального напряжения.
Проверка проводится испытаниями по п. 5.5.
4.1.7. УЗО-Д должны сохранять свою работоспособность после достижения температуры окружающей среды 100 °С.
Проверка проводится испытанием по п. 5.6.
4.1.8. Ток срабатывания УЗО-Д для предотвращения пожаров от электроустановок, как правило, не должен превышать 0,3 А. Допускается увеличение тока срабатывания до 0,5 А при установке УЗО-Д на головных участках разветвленной электрической сети или для обеспечения селективности последовательно включенных устройств.
Проверка проводится испытанием по п. 5.5.
4.1.9 УЗО-Д не должно срабатывать при воздействии импульсных помех в соответствии с требованиями ГОСТ Р 50007.
При испытании степень жесткости должна быть равна 1.
4.1.10 Номинальные значения климатических факторов внешней среды — по ГОСТ 15150. Вид климатического исполнения должен указываться в технических условиях на конкретное изделие.
4.1.11. УЗО-Д следует изготавливать с одним значением номинального дифференциального тока срабатывания или с многопозиционной установкой дифференциального отключающего тока срабатывания с дискретными фиксированными значениями.
4.1.12. По числу полюсов рекомендуются УЗО-Д двухполюсные и четырехполюсные.
4.1.13. УЗО-Д без встроенной защиты от сверхтоков должно быть защищено от короткого замыкания посредством последовательного включения автоматических выключателей или предохранителей. При этом номинальный ток автоматических выключателей не должен превышать номинальный ток УЗО-Д.
4.1.14. Конструкция УЗО-Д должна предусматривать возможность пломбирования крышек. Элемент для регулирования установки УЗО-Д должен быть расположен так, чтобы доступ к нему был возможен только после вскрытия пломбы.
4.1.15. Конструкция УЗО-Д должна исключать возможность изменения его рабочих характеристик путем внешнего воздействия, за исключением специально предусмотренных средств изменения установки дифференциального тока срабатывания.
4.1.16. УЗО-Д должно быть снабжено указателями замкнутого и разомкнутого положения контактов главной цепи. Если для указания положения контактов используется световой указатель, он должен светиться при включенном положении УЗО-Д и быть яркого цвета. Световой индикатор не может быть единственным средством указания включенного положения.
4.1.17. УЗО-Д должен иметь зажимы, предназначенные для подсоединения к стационарной проводке, в которых соединение осуществляется при помощи винтов, гаек и аналогичных по эффективности средств.
4.1.18. На корпусе УЗО-Д должна быть приведена схема его подключения к электрической сети.
4.1.19. Воздушные зазоры и расстояния утечки не должны быть меньше величин, указанных в табл. 1.
| Наименование | Значение, мм |
|---|---|
| Воздушные зазоры | |
| 1. Между находящимися под напряжением частями, разъединенными, когда УЗО-Д разомкнуто | 3 |
| 2. Между находящимися под напряжением частями различных полюсов | 3 |
| 3. Между находящимися под напряжением частями и: | |
| - металлическими органами управления; | 3 |
| - винтами и другими средствами крепления крышек, которые должны удаляться при монтаже УЗО-Д; | 3 |
| - поверхностью, на которой монтируется основание; | 6 (3) |
| - винтами и другими средствами крепления | 6 (3) |
| - прочими доступными металлическими частями | 3 |
| Расстояние утечки | |
| 1. Между находящимися под напряжением частями, разъединенными, когда УЗО-Д замкнуто | 3 |
| 2. Между находящимися под напряжением частями различных полюсов | 4 |
| Для УЗО-Д с номинальным напряжением не более 250 В | 3 |
| 3. Между токоведущими частями и: | |
| - металлическими органами управления; | 3 |
| - доступными металлическими частями | 3 |
Проверка проводится испытанием по ГОСТ Р 50345.
4.2 Требования к электроизоляционным
и конструкционным пластическим материалам
4.2.1. Материалы, из которых изготовлены наружные части УЗО-Д (кроме декоративных элементов), а также используемые в конструкции электрических соединений для поддержки токоведущих частей в определенном положении, должны выдерживать испытание давлением шарика.
Проверка проводится испытанием по п. 5.7.1.
4.2.2. Материалы, из которых изготовлены части УЗО-Д, должны быть стойкими к воздействию пламени горелки.
Проверка проводится испытанием по п. 5.7.2.
4.2.3. Изоляционные материалы, поддерживающие конструкции винтовых контактных соединений, должны быть стойкими к воздействию тепловой энергии, выделяемой в переходном сопротивлении дефектного контактного соединения, а также стойкими к воздействию нагретой проволоки.
Проверка проводится испытанием по пп. 5.7.3, 5.7.4.
4.2.4. Материалы, через которые возможно образование проводящего мостика между частями различной полярности и разного потенциала, должны быть трекингостойкими.
Проверка проводится испытанием по п. 5.7.5.
Примечание. Требования, изложенные в пп. 4.2.1 и пп. 4.2.2, не распространяются на части УЗО-Д, изготовленные из металла и керамики.
4.3. Конструкция УЗО-Д должна обеспечивать его пожарную безопасность и работоспособность как в нормальном режиме работы, так и при возникновении возможных неисправностей и нарушении правил эксплуатации. При этом вероятность возникновения пожара в (от) УЗО-Д не должна превышать 10^{- 6} в год.
Проверка проводится по ГОСТ 12.1.004 при типовых и квалификационных испытаниях.
4.4 Требования к содержанию технической документации
Эксплуатационные документы (техническое описание, инструкция по эксплуатации, паспорт) на УЗО-Д должны содержать следующие сведения:
- назначение изделия;
- перечень характеристик в соответствии с требованиями ГОСТ Р 50807;
- состав изделия и комплект поставки;
- устройство и принцип работы;
- климатическое исполнение;
- требования по технике безопасности и пожарной безопасности, номер технических условий или стандарта, требованиям которого соответствует УЗО-Д;
- порядок подготовки к работе и технического обслуживания;
- правила хранения;
- свидетельство о приемке;
- полное наименование предприятия-изготовителя, его адрес;
- сертификат соответствия или пожарной безопасности, кем выдан, регистрационный номер, срок действия;
- требования установки и монтажа;
- правила проверки технического состояния;
- рекомендуемый тип автоматического выключателя для УЗО-Д без защиты от сверхтока.
5. ИСПЫТАНИЯ УСТРОЙСТВ ЗАЩИТНОГО ОТКЛЮЧЕНИЯ
5.1 Общие требования и условия испытаний
5.1.1. Испытания в соответствии с настоящими нормами являются обязательными при проведении сертификационных испытаний УЗО-Д на пожарную опасность.
| Испытание | Номер пункта | |
| Требование | Метод испытаний | |
| 1. Испытание УЗО-Д на соответствие требованиям, предъявляемым к функциональным характеристикам: | ||
| - испытание на возможность автоматического повторного включения; | 4.1.2 | 5.3 |
| - испытание на возможность отключения потребителя от сети при снятии напряжения сети; | 4.1.3 | 5.4 |
| - испытание при отклонениях напряжения питания электрической сети: | ||
| а) испытание УЗО-Д при отсутствии тока | 4.1.5, | 5.5.1 |
| нагрузки; б) испытание УЗО-Д при номинальном токе | 4.1.6, 4.1.8 4.1.5, | 5.5.2 |
| нагрузки; — испытание при повышенной температуре окружающей среды | 4.1.6, 4.1.8 4.1.7 | 5.6 |
| 2. Испытание электроизоляционных и конструкционных материалов: | ||
| - испытание на теплостойкость; | 4.2.1 | 5.7.1 |
| - испытание пламенем горелки Бунзена; | 4.2.2 | 5.7.2 |
| - испытание нагретой проволокой; | 4.2.3 | 5.7.3 |
| - испытание на плохой контакт при помощи накальных элементов; | 4.2.3 | 5.7.4 |
| - испытание на сопротивление образованию токоведущих мостиков | 4.2.5 | 5.7.5 |
5.1.2. Образец, предъявленный на испытание, должен представлять собой законченное изделие. Его узлы или элементы, конструкция и технология изготовления должны быть такими же, как у изделия, поставляемого потребителю.
5.1.3. На испытание представляется не менее пяти изделий, набор комплектующих материалов и запасных частей.
5.1.4. Испытание проводят, установив УЗО-Д в одном из рабочих положений, предусмотренных инструкцией по монтажу, в котором ожидается наибольший нагрев изделия.
УЗО-Д крепится к фанерной доске толщиной 20 +/- 2 мм, окрашенной матовой черной краской. Метод крепления должен соответствовать рекомендациям изготовителя.
5.1.5. Для УЗО-Д, имеющих несколько значений уставки дифференциального тока срабатывания, испытания проводят для каждого значения.
5.1.6 Испытание проводят при температуре окружающей среды 20 + 5 °С.
5.1.7. УЗО-Д, разработанные для установки в индивидуальных оболочках, испытывают в наименьшей из указанных оболочек.
5.1.8. Присоединение проводов к УЗО-Д производится в соответствии с требованиями ГОСТ Р 50807.
5.1.9. Класс точности измерительных приборов для определения величины дифференциального тока утечки должен быть не менее 0,5.
У приборов для измерения времени отключения относительная погрешность должна быть не более 10 % от измеряемой величины.
5.1.10. Число испытаний по п. 5.2.1 для каждого полюса должно быть не менее пяти.
5.2 Порядок проведения испытаний
включает в себя два этапа
5.2.1. Первый этап — испытание УЗО-Д на соответствие требованиям, предъявляемым к функциональным характеристикам.
5.2.2 Второй этап — испытание электроизоляционных и конструкционных материалов:
5.2.2.1 Испытание на теплостойкость.
5.2.2.2 Испытание пламенем горелки Бунзена.
5.2.2.3 Испытание нагретой проволокой.
5.2.2.4 Испытание на стойкость к плохому контакту.
5.2.2.5 Испытание на стойкость к образованию токоведущих мостиков.
5.3 Испытание УЗО-Д на возможность
автоматического повторного включения
Испытание УЗО-Д проводится при дифференциальном синусоидальном токе при отсутствии тока нагрузки в соответствии с ГОСТ Р 50807 со следующим изменением.
Постепенно повышают дифференциальный ток с таким расчетом, чтобы он от исходного уровня, значением не более 0,2 от номинального, в течении 30 +/- 2 с достиг значения, при котором происходит отключение.
Затем уменьшают ток до первоначального значения в течение 30 +/- 2 с.
При этом УЗО-Д не должно производить повторного включения.
5.4 Испытание УЗО-Д на возможность отключения
потребителя при снятии напряжения сети
Испытание УЗО-Д проводят при отсутствии тока нагрузки. На входящие зажимы УЗО-Д подают напряжение, равное номинальному напряжению сети. Затем постепенно понижают его до нулевого значения в течение 30 +/- 2 с.
При этом УЗО-Д не должно производить защитного отключения.
5.5 Испытание УЗО-Д на соответствие требованиям,
предъявляемым к функциональным характеристикам при
отклонениях напряжения питания электрической сети
5.5.1 Испытание УЗО-Д при отсутствии тока нагрузки
Испытание УЗО-Д проводится при дифференциальном синусоидальном токе в соответствии с ГОСТ Р 50807 со следующим изменением.
Проверку функциональных характеристик УЗО-Д проводят при напряжении, равном 0,6; 1,0 и 1,2 значения номинального напряжения сети.
В ходе проведения испытания осуществляют:
- проверку соответствия дифференциального тока срабатывания нормированному значению;
- проверку соответствия времени отключения УЗО-Д при включении на дифференциальный ток нормированного согласно п. 10 Приложения 1 значения;
- проверку соответствия времени отключения УЗО-Д при внезапном появлении дифференциального тока, нормированного согласно п. 10 Приложения 1 значения.
5.5.2 Испытание УЗО-Д при номинальном токе нагрузки
Испытание УЗО-Д проводится при дифференциальном синусоидальном токе в соответствии с ГОСТ Р 50807 со следующим изменением.
Проверку функциональных характеристик УЗО-Д проводят при напряжении, равном 0,6; 1,0 и 1,2 значения номинального напряжения сети.
В ходе проведения испытания осуществляют:
- проверку соответствия времени отключения УЗО-Д при включении на дифференциальный ток нормированного согласно п. 10 Приложения 1 значения;
- проверку соответствия времени отключения УЗО-Д при внезапном появлении дифференциального тока нормированного согласно п. 10 Приложения 1 значения.
Примечание. Функционально независимые от напряжения сети УЗО-Д (электромеханические) испытывают только при напряжении, равном номинальному значению напряжения сети.
5.6 Испытание УЗО-Д при повышенной температуре
окружающей среды
Перед началом проведения испытания УЗО-Д выдерживают в течение 24 ч в атмосфере, имеющей температуру 20 +/- 5 °С и относительную влажность воздуха от 45 до 75%.
Испытание проводят в термокамере, в которой поддерживают температуру 100 +/- 2 °С.
Образец через 1 ч вынимают из термокамеры.
Во время испытания конструктивные элементы УЗО-Д не должны деформироваться настолько, что их дальнейшее использование было бы невозможно. Заливочный компаунд не должен вытекать, оголяя части, находящиеся под напряжением.
После охлаждения УЗО-Д до температуры 20 +/- 5 °С проводят проверку срабатывания УЗО-Д при внезапном появлении дифференциального тока.
При испытании УЗО-Д должно сработать при испытательном токе, равном 1,25 номинального отключающего дифференциального тока.
5.7 Испытание электроизоляционных
и конструкционных материалов
5.7.1 Испытание на теплостойкость

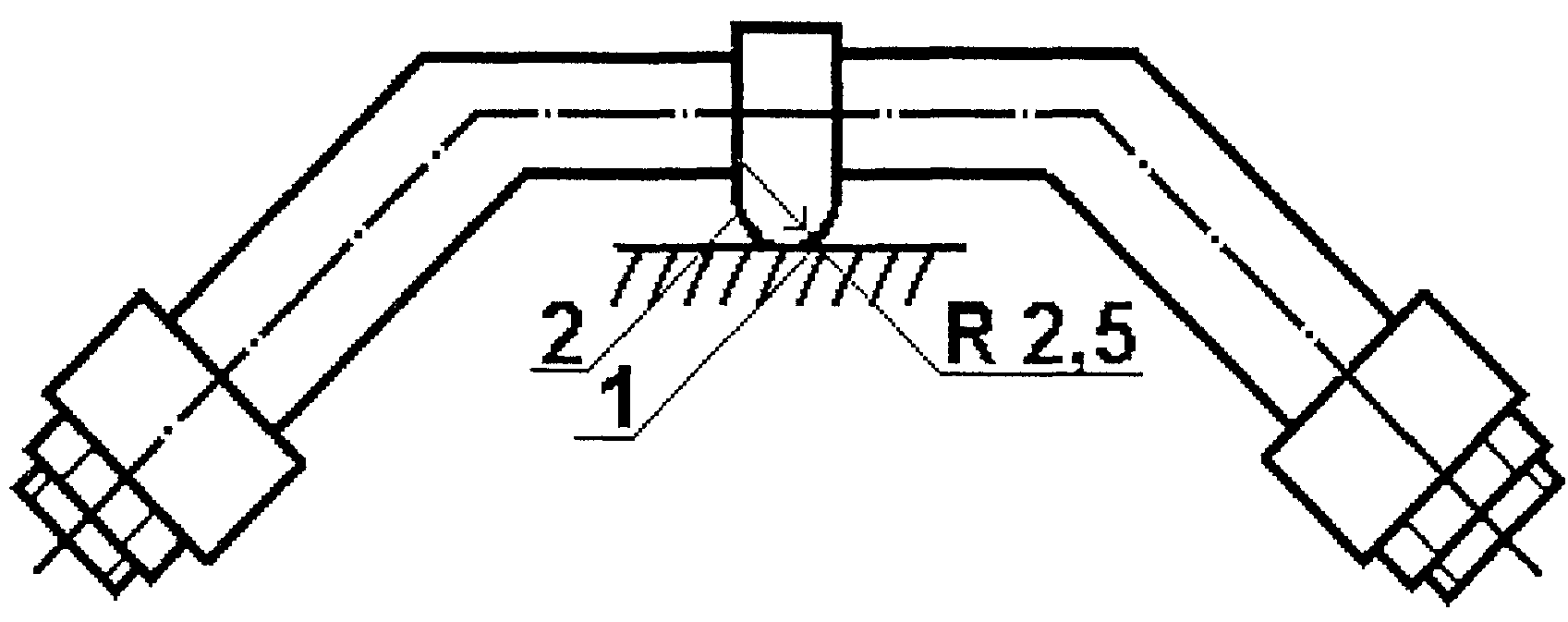

Неметаллические и изоляционные материалы проверяют, подвергая в термокамере образцы соответствующих частей УЗО-Д воздействию давлением шарика с помощью устройства, приведенного в Приложении 2.
Перед началом проведения испытания образец выдерживают в течение 24 ч в атмосфере, имеющей температуру воздуха от 15 до 35 °С и относительную влажность от 45 до 75%.
Термокамеру нагревают до температуры:
125 +/- 2 °С — для частей УЗО-Д, удерживающих в определенном положении токоведущие части и поддерживающих соединения в определенном положении, а также используемых в качестве дополнительной или усиленной изоляции;
75 +/- 2 °С — для наружных частей УЗО-Д, не предназначенных для удерживания в заданном положении токоведущих частей.
Образец размещают в термокамере на подставке таким образом, чтобы его верхняя поверхность была горизонтальной. Толщина образца должна быть не менее 2,5 мм; при необходимости образцы накладывают друг на друга до достижения требуемой толщины.
После этого, не вынимая образец из печи, на его верхнюю поверхность начинают давить шариком диаметром 5 мм с силой 20 Н.
Через 1 ч устройство удаляют, а образец охлаждают до температуры помещения путем погружения его на 10 с в воду, температура которой не превышает значения температуры окружающей среды 20 +/- 5 °С. Измеряют диаметр отпечатка шарика, который не должен превышать 2 мм.
5.7.2 Испытание пламенем горелки Бунзена
Методика проведения испытания — в соответствии с ГОСТ 28779 (метод FH) со следующим дополнением.
Толщина образца должна быть не более толщины электроизоляционной детали УЗО-Д.
Материал считают выдержавшим испытание, если для наружных частей из неметаллических материалов, для частей изделия, удерживающих токоведущие части и поддерживающих соединения в определенном положении, материал соответствует классу FH2, а для других частей из неметаллических материалов — классу FH3.
При отсутствии возможности изготовления образцов требуемых размеров испытание на стойкость к воздействию пламенем горелки не проводят.
5.7.3 Испытание нагретой проволокой
Методика проведения испытания в соответствии с ГОСТ 27483 (МЭК 695-2-1) со следующим дополнением.
Температура проволочной петли в зависимости от назначения частей изделия должна составлять:
960 +/- 15 °С — для наружных частей УЗО-Д, выполненных из изоляционных материалов, предназначенных для удерживания в заданном положении токоведущих частей и частей защитной цепи;
650 +/- 10 °С — для всех других частей УЗО-Д, выполненных из изоляционных материалов.
5.7.4 Испытание на плохой контакт при помощи
накальных элементов
Методика проведения испытания — в соответствии с ГОСТ 27924 (МЭК 695-2-3).
Испытанию подвергают контактные соединения УЗО-Д с номинальным током не более 63 А.
5.7.5 Испытание на сопротивление образованию
токоведущих мостиков
Методика проведения испытания — в соответствии с ГОСТ 27473 (МЭК 112-79) со следующим дополнением.
Испытание проводят при напряжении 250 В для двухполюсных УЗО-Д и 400 В для остальных УЗО-Д с использованием раствора А.
5.8 Оценка результатов испытаний
По результатам испытаний делается заключение о пожарной безопасности устройств защитного отключения. УЗО-Д соответствует требованиям пожарной безопасности, если:
- показатели пожарной опасности электроизоляционных и конструкционных материалов соответствуют предъявляемым требованиям;
- УЗО-Д отвечает требованиям, предъявляемым к функциональным характеристикам.
| № п/п | Наименование технического параметра | Значение технического параметра |
|---|---|---|
| 1 | Номинальное напряжение U , В n | 220; 380 |
| 2 | Номинальный ток нагрузки I , А n | 6; 16; 25; 32; 40; 63; 80; 100; 125; 200 |
| 3 | Номинальный отключающий дифференциальный ток I , А Дельта n | 0,01; 0,03; 0.1; 0,3; 0,5 |
| 4 | Номинальный неотключающий дифференциальный ток I , А Дельта no | 0,5 I Дельта n |
| 5 | Предельное значение неотключающего тока в условиях сверхтоков I , А nm | 6 I n |
| 6 | Номинальная включающая и отключающая способность I , А m | 10 I или 500 А (выбирается n большее значение) |
| 7 | Номинальная включающая и отключающая способность по дифференциальному току I Дельта m | 10 I или 500 А (выбирается n большее значение) |
| 8 | Номинальный условный ток короткого замыкания I , А nc | 1500; 3000; 6000; 10000 |
| 9 | Номинальный условный дифференциальный ток короткого замыкания I , А Дельта c | 1500; 3000;6000; 10000 |
| 10 | Номинальное время отключения Т , с n | 0,5 при I ; Дельта n 0,15 при 2 I ; Дельта n 0,04 при 5 I или Дельта n 500 А |
Приложение 2
(обязательное)
