ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ

ЧАСТЬ 3

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Electrical installations of buildings.

Part 3. General characteristics

ГОСТ Р 50571.2-94

(МЭК 364-3-93)

Группа Е08

ОКСТУ 3402

Дата введения
1 января 1995 года

Предисловие

1. Подготовлен и внесен Техническим комитетом по стандартизации ТК 337 «Электрооборудование жилых и общественных зданий».

2. Принят и введен в действие Постановлением Госстандарта России от 10.11.1994 № 273.

3. Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 364-3-93 «Электрические установки зданий. Часть 3. Основные характеристики» с дополнительными требованиями, учитывающими потребности народного хозяйства.

4. Введен впервые.

ВВЕДЕНИЕ

Настоящий стандарт является частью комплекса государственных стандартов на электроустановки зданий, разрабатываемых на основе комплекса стандартов Международной электротехнической комиссии МЭК 364 «Электрические установки зданий».

Комплекс государственных стандартов, в том числе и настоящий стандарт, по системе построения, содержанию, разбивке по частям, главам и разделам полностью соответствует системе, принятой в комплексе стандартов МЭК 364.

Нумерация разделов и пунктов в настоящем стандарте соответствует установленной в стандарте МЭК 364-3 (1993) на электроустановки зданий.

Применение системы нумерации разделов и пунктов стандарта в соответствии с МЭК 364-3-93 обеспечивает взаимоувязку требований частных стандартов комплекса стандартов на электроустановки зданий по правилам, принятым Техническим комитетом 64 МЭК «Электрические установки зданий».

До приведения «Правил устройства электроустановок» (ПУЭ) в соответствие с комплексом стандартов на электроустановки зданий ПУЭ применяют в части требований, не противоречащих указанному комплексу стандартов.

Положения настоящего стандарта должны применяться во всех областях, входящих в сферу работ по стандартизации и сертификации электроустановок зданий, при разработке и пересмотре стандартов, норм и правил на устройство, испытания и эксплуатацию электроустановок.

Стандарт содержит полный аутентичный текст МЭК 364-3-93 с изменением № 1 (1994), а также дополнительные требования, отражающие потребности народного хозяйства, которые в тексте стандарта выделены курсивом.

Подавляющая часть положений МЭК 364-3-93, относящихся к классификации внешних воздействий и требованиям по воздействию внешних факторов, не может быть применена в отечественной практике без их дополнения или уточнения с учетом требований государственных стандартов, регламентирующих общие требования в части внешних воздействующих факторов (ВВФ): ГОСТ 15150, ГОСТ 15543.1, ГОСТ 17516.1, ГОСТ 24682.

Требования государственных стандартов в части ВВФ, дополняющие или уточняющие положения соответствующих пунктов МЭК 364-3-93, приведены в настоящем стандарте в таблице и выделены в тексте курсивом.

Не применяют в народном хозяйстве требования Приложения А (в части перечня внешних условий по группе А), Приложений В, С и D к МЭК 364-3-93, относящиеся к внешним воздействиям. В стандарт дополнительно включено Приложение Е, в котором в качестве справочных данных отражено соответствие между условиями в части ВВФ по требованиям настоящего стандарта и МЭК 364-3-93.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает основные характеристики электроустановок зданий, которые необходимы для обеспечения безопасности при эксплуатации электроустановок.

Область применения стандарта — по ГОСТ Р 50571.1.

Требования настоящего стандарта являются обязательными.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15543.1-89 Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам

ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам

ГОСТ 24682-81 Изделия электротехнические. Общие технические требования в части воздействия специальных сред

ГОСТ Р 50571.1-93 Электроустановки зданий. Основные положения

МЭК 721(1990) Классификация условий окружающей среды

ЧАСТЬ 3. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

3.1 Общие положения

Электроустановки оценивают по следующим характеристикам:

назначение электроустановки, ее общая структура и источники питания — 31;
внешние воздействия, которым она подвержена, — 32;
совместимость оборудования — 33;
ремонтопригодность — 34;
пожаровзрывобезопасность в течение срока службы.

Эти характеристики должны учитываться при выборе защитных мер безопасности, а также при выборе и установке оборудования.

Примечание. Для установок связи необходимо учитывать требования соответствующих государственных стандартов, относящихся к рассматриваемому типу установки.

31. Исключен с 1 июля 2010 года. - ГОСТ Р 50571.1-2009, утв. Приказом Ростехрегулирования от 26.08.2009 № 309-ст.

32. Классификация внешних условий

320.1. В настоящем разделе установлены классификация и система кодирования внешних условий, которые необходимо учитывать при проектировании и монтаже электроустановок зданий.

320.2. Каждое внешнее условие обозначается кодом, состоящим из двух заглавных букв и цифр, следующим образом.

Первая буква обозначает общую категорию внешнего условия:

А — внешние воздействующие факторы окружающей среды (п. 321);

В — условия пользования электроэнергией (п. 322);

С — конструкция здания (п. 323).

Вторая буква обозначает природу внешнего воздействующего условия.

Цифра обозначает класс внутри каждого внешнего воздействующего условия.

Например, код АС2 означает (п. 321):

А — внешние воздействующие факторы окружающей среды;

АС — внешний воздействующий фактор — высота над уровнем моря;

АС2 — внешний воздействующий фактор — высота над уровнем моря 2000 м.

Примечание. Приведенные в настоящем разделе обозначения кодов не предназначены для маркировки оборудования.

321. Внешние воздействующие факторы (ВВФ)
окружающей среды

Код	Обозначение класса	Характеристика	Примеры применения	Ссылки на МЭК 721	Требования, относящиеся к соответствующим пунктам стандарта МЭК 364-3-93, установленные для применения в народном хозяйстве согласно государственным стандартам (в части ВВФ)
					321.А. Условия эксплуатации электроустановок. Обозначение условий эксплуатации Условия эксплуатации электроустановок в части климатических ВВФ устанавливают и обозначают в соответствии с ГОСТ 15150 Конкретные условия эксплуатации и значения климатических факторов устанавливают в соответствии со следующими видами климатических исполнений электротехнических изделий по ГОСТ 15543.1:
					О1 УХЛ1 У1 ТУ1 Т1 ТС1 О2 УХЛ2 У2 ТУ2 Т2 ТС2 В3 УХЛ3 У3 ТУ3 Т3 О4 УХЛ4 ТС4 УХЛ4.2 О5 УХЛТС5 УХЛ4.1 <*> О1а УХЛ1а У1а О1в УХЛ1в У1в О2а УХЛ2а У2а О2в УХЛ2в У2в В3а УХЛ3а У3а УХЛ3в У3в О4 УХЛ4а О4в УХЛ4в УХЛ5а
321.1. Температура окружающей среды
		Температура окружающей среды — температура воздуха в месте установки оборудования. Предполагается, что температура учитывает влияние тепловыделений от прочего оборудования, устанавливаемого в том же помещении. Температура окружающей среды определяется в месте, где должно быть установлено оборудование. Эта температура определяется с учетом работы всего остального оборудования, находящегося в этом же месте, но при этом не учитывается тепловыделение рассматриваемого оборудования. Нижние и верхние пределы диапазонов температуры окружающей среды, °С:			321.1А. Значения температуры окружающей среды — в соответствии с видом климатического исполнения по ГОСТ 15150
АА1		-60 °С +5 °С		Включает температурный диапазон МЭК 721-3-3, класс 3К8, верхняя температура воздуха в котором ограничена до +5 °С Часть температурного диапазона МЭК 721-3-4, класс 4КА, нижняя температура воздуха которого ограничена -60 °С, а верхняя +5 °С
АА2		-40 °С +5 °С		Часть температурного диапазона МЭК 721-3-3, класс 3К6, верхняя температура которого ограничена +5 °С. Включает температурный диапазон МЭК 721-3-4, класс 4К3, верхняя температура которого ограничена +5 °С
АА3		-25 °С +5 °С		Часть температурного диапазона МЭК 721-3-3, класс 3К6, верхняя температура которого ограничена +5 °С. Включает температурный диапазон МЭК 721-3-4, класс 4К1, верхняя температура которого ограничена +5 °С
АА4		-5 °С +40 °С		Часть температурного диапазона МЭК 721-3-3, класс 3К5, верхняя температура которого ограничена +40 °С
АА5		+5 °С +40 °С +5 °С +60 °С		Идентично температурному диапазону 721-3-3, класс 3К3. Часть температурного диапазона МЭК 721-3-3, класс 3К7, нижняя температура которого ограничена 5 °С, а верхняя температура +60 °С. Включает температурный диапазон МЭК 721-3-4, класс 4К4, нижняя температура которого ограничена +5 °С
АА7		-25 °С +55 °С		Идентично температурному диапазону 721-3-3, класс 3К6
АА8		-50 °С +40 °С Диапазоны температуры окружающей среды применяются, если влажность не оказывает влияния на электроустановку Средняя температура за период 24 ч должна быть ниже на 5 °С верхнего предела. Возможна комбинация двух диапазонов для удовлетворения некоторых требований. Для электроустановок, подверженных воздействию температуры за пределами данных диапазонов, требуется специальное соглашение		Идентично температурному диапазону 721-3-4, класс 4К3
<*> Значение ВВФ по ГОСТ 15150

Код класса	Характеристики						Примеры применения	Ссылки на МЭК 721	Требования, относящиеся к
Код класса	Нижняя температура воздуха, °С	Верхняя температура воздуха, °С	Нижняя относительная влажность, %	Верхняя относительная влажность, %	Нижняя абсолютная влажность, г/м3	Верхняя абсолютная влажность, г/м3	Примеры применения	Ссылки на МЭК 721	соответствующим пунктам стандарта МЭК 364-3-93, установленные для применения в народном хозяйстве согласно государственным стандартам (в части ВВФ)
АВ1 АВ2 АВ3 АВ4 АВ5 АВ6 АВ7 АВ8 Пр макси 2. огран что значе Прило взаим влажн класс	-60 -40 -40 -5 +5 +5 -25 -50 имечан мальны Низк ичены для вн ния жении озавис остью ов.	321.2 +5 +5 +5 +40 +40 +60 +55 +40 ия. ми или ие и значен ешних не мо В имость и абсо	. Комби 3 10 10 5 5 10 10 15 1. Вс предел выс иями ни факторо гут им привед между лютной	нирован 100 100 100 95 85 100 100 100 е но ьными с окие з зкой и в А и С еть м ены к темп влажнос	ное воз 0,003 0,1 0,1 1 1 1 0,5 0,04 рмирова низкой начения высокой или В есто лиматог ературо тью для	действи 7 7 7 29 25 35 29 36 нные вероят относ абсолю и D пр одновре раммы, й воз нормир	е температуры и вла Закрытое и открытое размещение с очень низкими температурами окружающей среды Закрытое и открытое размещение с низкими температурами окружающей среды Закрытое и открытое размещение с низкими температурами окружающей среды Помещения, защищенные от влияния атмосферных воздействий, без контроля температуры и влажности. Для повышения температуры окружающей среды можно использовать нагрев Помещения, защищенные от влияния атмосферных воздействий с контролем (регулированием) температуры Закрытое и открытое размещение с очень высокими температурами окружающей среды, где предотвращено влияние низких температур. Возможность солнечного и теплового излучения Закрытые помещения, защищенные от влияния условий на открытом воздухе, без контроля температуры и влажности, которые могут иметь сообщение непосредственно с открытым воздухом и подвергаться солнечному облучению Открытое и незащищенное от влияния атмосферных условий размещение на открытом воздухе с низкими и высокими температурами значения являютс ностью появления. ительной влажност тной влажности так иведенные предельны менно. Поэтому которые описываю духа, относительно ования климатически	жности окружающей Включает температурный диапазон МЭК 721-3-3, класс 3К8, верхняя температура воздуха в котором ограничена до + 5 °С. Часть температурного диапазона МЭК 721-3-4, класс 4К4, нижняя температура воздуха которого ограничена -60 °С, верхняя +5 °С Часть температурного диапазона МЭК 721-3-3, класс 3К7, верхняя температура которого ограничена +5 °С. Включает температурный диапазон МЭК 721-3-4, класс 4К3, верхняя температура которого ограничена +5 °С Часть температурного диапазона МЭК 721-3-3, класс 3К6, верхняя температура которого ограничена +5 °С. Включает температурный диапазон МЭК 721-3-4, класс 4К1, верхняя температура которого ограничена +5 °С Идентично температурному диапазону МЭК 721-3-3, класс 3К6, верхняя температура которого ограничена +40 °С Идентично температурному диапазону МЭК 721-3-3, класс 3К3 Часть температурного диапазона МЭК 721-3-3, класс 3К7, нижняя температура которого ограничена +5 °С, а верхняя +60 °С. Включает температурный диапазон МЭК 721-3-4, класс 4К4, нижняя температура которого ограничена +5 °С Идентично температурному диапазону МЭК 721-3-3, класс 3К6 Идентично температурному диапазону МЭК 721-3-4, класс 4К3 я и , е в т й х	среды 321.2А Значение сочетания температуры окружающей среды и влажности в соответствии с видом климатического исполнения по п. 321.А

Код	Обозначение класса	Характеристики	Примеры применения	Ссылки на МЭК 721	Требования, относящиеся к соответствующим пунктам стандарта МЭК 364-3-93, установленные для применения в народном хозяйстве согласно государственным стандартам (в части ВВФ)
АС1 АС2 АD1 АD2 АD3 АD4 АD5 АD6 АD7 АD8 АE1 АE2 АE3 АE4 АE5 АE6 3 АF1 АF2 АF3 АG1 АG2 АG3 АH1 АH2 АH3 АK1 АK2 АL1 АL2 АM1 АM2 АM3 АM4 АM5 АM6 АN1 АN2 АN3 АP1 АP2 АP3 АP4 АQ1 АQ2 АQ3 АR1 АR2 АR3 АS1 АS2 АS3 <	Незначительное Свободно падающие капли Брызги Сплошные брызги Струи Волны Погружение Нахождение под водой Незначительное Мелкие предметы Очень мелкие предметы Легкая пыль Средняя пыль Тяжелая пыль 21.6. Налич Незначительное Атмосферное Кратковременное или случайное 321.7. М 321.7.1. Малые, низкая жесткость Средняя жесткость Высокая жесткость Низкая интенсивность Средняя интенсивность Высокая интенсивность Неопасное Опасное Неопасное Опасное 321.10 Незначительное Блуждающие токи Электромагнитное Ионизирующее Электростатическое Индукция Низкое Среднее Высокое 321 Незначительное Низкая жесткость Средняя жесткость Высокая жесткость Незначительное Непрямое воздействие Прямой удар Низкое Среднее Высокое Низкий Средний Высокий *> 1 Gal =	321.3. Высота Высота над уровнем моря <= 2000 м Высота над уровнем моря >= 2000 м 321.4. Наличи Вероятность появления воды незначительна Возможность вертикально падающих капель Возможность выпадения воды в виде дождя под углом к вертикали до 60° Возможность обрызгивания со всех направлений Возможность наличия струй воды по всем направлениям Возможность волн воды Возможность периодического или полного покрытия водой Возможность долговременного и полного покрытия водой 321.5. Наличие Количество пыли или внешних твердых тел не учитывается Наличие внешних твердых тел с наименьшим размером не менее 2,5 мм То же, не менее 1 мм Наличие легких отложений пыли в количестве более 10, но <= 35 мг/(м2 х х сут) Наличие средних отложений пыли в количестве более 35, но <= 350 мг/ /(м2 х сут) Наличие больших отложений пыли в количестве более 350, но <= 1000 мг/ /(м2 х сут) ие коррозионно Количество или характер коррозионно активных и загрязняющих веществ не существенно Наличие значительного количества химически активных и загрязняющих веществ Кратковременное или случайное воздействие некоторых коррозионно активных сред или загрязняющих веществ еханические вне Удары См. Приложение С То же См. Приложение С 321.7. См. Приложение С То же « 321.8. Наличие Отсутствие опасности из-з растительности и/или плесени Опасность от воздействия растительности и/или плесени 321.9. Н Отсутствие фауноопасности Наличие фауно опасности (насекомые, птицы мелкие животные) . Электромагнит ионизирующ Отсутствие вредного воздействия от блуждающих токов, электро магнитного излучения, электростатических полей, ионизирующего излучения или индукции Наличие опасности от блуждающих токов Опасное наличие электромагнитного излучения Опасное наличие ионизирующего излучения Опасное наличие электроста тических полей Опасное наличие индуцированных токов 321.11. Сол Интенсивность <= 500 Вт/м2 500 < интенсивность <= <= 700 Вт/м2 700 < интенсивность < < 1120 Вт/м2 .12. Воздействи Ускорение <= 30 Gal <*> 30 < ускорени <= 300 Gal 300 < ускорение <= 600 Gal Ускорение > 600 Gal 321.13. Воз Менее 25 сут году Более 25 сут году Опасности, обусловленные питающими устройствами Опасность, обусловленная открытой установкой оборудования 321.14. Дв Скорость <= 1 м/с 1 м/с < < скорость <= <= 5 м/с 5 м/с < < скорость <= <= 10 м/с 321. Скорость <= 20 м/с 20 м/с < < скорость <= <= 30 м/с 30 м/с < < скорость <= <= 50 м/с 1 см/с2.»	над уровнем моря е воды Места размещения, в которых обычно на стенах нет следов влаги, за исключением ее появления на непродолжительное время в виде, например, конденсата паров, который быстро высыхает при хорошем проветривании Места размещения, в которых пары воды время от времени конденсируются в виде капель, или помещения, в которых периодически появляется водяной пар Место размещения, в котором разбрызгиваемая вода образует постоянную пленку на полу и/или на стенах Место размещения, в котором оборудование может быть подвергнуто действию сплошных брызг воды, например на некоторых наружных светильниках, строительном оборудовании Места размещения, в которых постоянно используется вода из шланга (дворы, мойки автомашин) Место размещения на морском берегу, например маяки, причалы, пляжи и т.п. Места размещения, которые могут подвергнуться затоплению и/или где вода может подниматься до максимального уровня 150 мм над верхней точкой оборудования, причем нижняя часть оборудования находится не ниже 1 м от поверхности воды Места размещения, например плавательные бассейны, где электрическое оборудование одновременно и полностью погружено в воду и находится под давлением более 0,1 бар внешних твердых тел Инструменты и мелкие предметы являются примером твердых внешних тел с наименьшим размером не менее 2,5 мм Проволока является примером твердых внешних тел с наименьшим размером не менее 1 мм активных и загрязня Электроустановки, расположенные вблизи моря или у промышленных предприятий Места размещения, в которых производится работа с химикатами в небольших количествах и где эти химикаты могут лишь случайно попасть на электрооборудование. Такие условия могут иметь место в заводских и прочих лабораториях или помещениях (котельные, гаражи и т.п.) шние воздействующие Бытовые и аналогичные условия Обычные промышленные условия Жесткие промышленные условия 2. Вибрация Бытовые и аналогичные условия Обычные условия промышленной эксплуатации Промышленные установки, подвергающиеся воздействию интенсивных внешних условий эксплуатации флоры и/или плесени а Опасность зависит от местных условий и характера растительности. Следует различать опасный рост растений и условия, благоприятные для роста плесени аличие фауны — - Опасность зависит от характера , фауны. Следует различать: — наличие насекомых в опасном количестве или агрессивных по природе; — наличие мелких животных и птиц в опасном количестве или агрессивных по природе ное, электростатиче ее воздействие — - нечное излучение е сейсмических факт Вибрации, способные разрушить е здание не учтены настоящей классификацией Классификация не учитывает частоту, однако, если сейсмическая волна способна вызвать резонанс здания, то сейсмическое влияние должно быть рассмотрено специально. Как правило, частоты сейсмического ускорения находятся в пределах от 0 до 10 Гц действие молнии в в Электроустановки, питаемые воздушными линиями Части электроустановки, расположенные снаружи здания. АQ2 и АQ3 относятся к регионам с особенно высоким уровнем грозовой активности ижение воздуха — - - 15. Ветер -	721-3-4, класс 4Z6 721-3-3, класс 3Z7 721-3-3, класс 3Z8; 721-3-4, класс 4Z7 721-3-3, класс 3Z9; 721-3-4, класс 4Z7 721-3-3, класс 3Z10; 721-3-4, класс 4Z8 721-3-4, класс 4Z9 721-3-3, класс 3S1; 721-3-4, класс 4S1 721-3-3, класс 3S2; 721-3-4, класс 4S2 721-3-3, класс 3S3; 721-3-4, класс 4S3 721-3-3, класс 3S2; 721-3-4, класс 4S2 721-3-3, класс 3S3; 721-3-4, класс 4S3 721-3-3, класс 3S4; 721-3-4, класс 4S4 ющих веществ 721-3-3, класс 3С1; 721-3-4, класс 4С1 721-3-3, класс 3С2; 721-3-4, класс 4С2 721-3-3, класс 3С3; 721-3-4, класс 4С3 факторы 721-3-3, классы 3М1/3М2/3М3; 721-3-4, классы 4М1/4М2/4М3; 721-3-3, классы 3М4/3М5/3М6; 721-3-4, классы 4М4/4М5/4М6 721-3-3, классы 3М7/3М8; 721-3-4, классы 4М7/4М8 721-3-3, классы 3М1/3М2/3М3; 721-3-4, классы 4М1/4М2/4М3; 721-3-3, классы 3М4/3М5/3М6; 721-3-4, классы 4М4/4М5/4М6; 721-3-3, классы 3М7/3М8; 721-3-4, классы 4М7/4М8 721-3-3, класс 3В1; 721-3-4, класс 4В1; 21-3-3, класс 3В2; 721-3-4, класс 4В2 721-3-3, класс 3В; 721-3-4, класс 4В1 721-3-3, класс 3В2 721-3-4, класс 4В2 ское и 721-3-3 721-3-3 721-3-4 оров — - - -	Высота над уровнем моря — в соответствии с видом климатического исполнения по п. 321.1А Условия воздействия дождя устанавливают по ГОСТ 15150 для разных климатических исполнений при угле падения дождя от 90 до 30 ° к горизонтали В части характеристики класса: места размещения, где оборудование может оказаться под водой (один или несколько раз) при глубине погружения не более 150 мм от верхней точки оборудования в течение не более 30 мин подряд В части характеристики класса: места размещения (например плавательные бассейны), где оборудование находится под водой при условиях более жестких, чем определено для АД7 Требования по воздействию пыли — по ГОСТ 15150 То же, что и для АE4 « 321.6А. Воздействие специальных сред Условия эксплуатации электроустановок в части воздействия специальных сред устанавливают такими же, как для электротехнических изделий в соответствии с ГОСТ 24682. При этом условия эксплуатации в части воздействия газо- и парообразных сред групп 1 — 3, 4 по ГОСТ 24682, а также агрессивных сред при эффективных значениях концентрации <= 0,4 (для SO , 2 Н SO ), CO — 2 4 2 — 0,8 предельно допустимой концентрации рабочей зоны (ПДК р.з.) обозначают буквой Л. Условия эксплуатации электроустановок в части воздействия агрессивных сред устанавливают и обозначают в соответствии с видами химического исполнения электротехнических изделий по ГОСТ 24682. Условия эксплуатации при необходимости дополняют обозначением группы условий эксплуатации металлов, сплавов, металлических и неметаллических неорганических покрытий по ГОСТ 15150 с целью влияния коррозионно активных агентов атмосферы 321.7А. Условия эксплуатации электроустановок в части механических ВВФ (удары, вибрация) устанавливают и обозначают в соответствии со следующими группами механических исполнений электротехнических изделий по ГОСТ 17516.1: М13 М38 М39 М40 М1 М3 М2 М7 М6 М42 М43 321.8А. В части воздействия плесневых грибов условия эксплуатации электроустановок в соответствии с видами климатического исполнения по 321.1А 321.11А. Воздействие излучения устанавливают в соответствии с видом климатического исполнения по п. 321.1А 321.12А. Требования к электроустановкам в части сейсмостойкости устанавливают в баллах интенсивности землетрясений по МЭК-64 в соответствии с местностью расположения установки и высотой над нулевой отметкой, выбираемой из ряда 10, 20, 25, 30, 70 м Примечание. Соответствующие значения ускорений вибрации — по ГОСТ 17516.1 321.14А. Условия воздействия движения воздуха и ветра устанавливают для различных видов климатических исполнений по ГОСТ 15150 321.15А. Условия воздействия ветра устанавливают для различных видов климатических исполнений по ГОСТ 15150»

322. Условия пользования электроэнергией

Код	Класс	Характеристика	Примеры применения	Ссылки
ВА1 ВА2 ВА3 ВА4 ВА5 ВС1 ВС2 ВС3 ВС4 ВД1 ВД2 ВД3 ВД4 ВЕ1 ВЕ2 ВЕ3 ВЕ4	Обычные лица Дети Инвалиды Обученный персонал Высококвалифицированный персонал 322.2. 32 Отсутствие контакта Редкие контакты Частые контакты Постоянные контакты 3 Нормальные Трудные Переполненные Трудные и переполненные 3 Отсутствие существенной опасности Пожароопасный Взрывоопасный Возможность заражения	322.1 Компетентность Необученный персонал Дети в предназначенных для них помещениях Лица, имеющие недостаточные физические или умственные способности (больные, старики) Обученные (ремонтный и эксплуатационный) персонал, работающий под надзором квалифицированного персонала Лица с техническими знаниями или достаточным практическим опытом Электрическое сопротивлен 2.3. Контакты персонала с имеющими потенциал зе Персонал, находящийся в местах, не имеющих токоведущих частей Персонал, обычно не касающийся токоведущих частей или не стоящий на проводящих поверхностях Персонал, часто касающийся токоведущих частей или стоящий на проводящих поверхностях Персонал, постоянно касающийся сторонних проводящих частей, для которых возможность прервать контакт ограничена 22.4. Условия экстренной Низкая плотность заселения, легкие условия эвакуации Высокая плотность заселения, легкие условия эвакуации Размещение с высокой плотностью. Легкие условия эвакуации Размещение с высокой плотностью, трудные условия эвакуации 22.5. Характер обрабатыва складируемых материа Обработка, изготовление или хранение воспламеняющихся материалов, в т.ч. наличие пыли Обработка материалов или хранение взрывоопасных материалов или материалов с низкой температурой Пищевые концентраты, медикаменты и аналогичные продукты без упаковки	персонала Недоступность электрооборудования. Ограничение температуры Электротехнические помещения ие тела человека частями, мли эвакуации емых или лов Склады, столярные мастерские, бумажные фабрики Нефтеперегонные заводы, склады нефтепродуктов Пищевая промышленность, кухня

323. СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И КОНСТРУКЦИИ ЗДАНИЙ

Код	Класс	Характеристика	Примеры применения	Ссылки
323.1. Строительные материалы
СА1 СА2	Негорючие Горючие	Здания, сооружаемые в основном из горючих материалов	Деревянные здания
323.2. Конструкция
СВ1 СВ2	Опасность распространения огня незначительная Способствует распространению огня	Здания, фермы, размеры которых способствуют распространению огня (например благодаря эффекту тяги)	Высотные здания. Системы принудительной вентиляции
СВ3	Подвижная	Опасность, обусловленная перемещениями каркаса (например сдвиг между разными частями здания или здания и землей, осадка земли и фундаментов)	Здания большой длины или здания, сооруженные на неустойчивом основании
СВ4	Упругая или неустойчивая	Сооружения механически слабые или подверженные перемещениям (например, колебаниям)	Палатки, надуваемые сооружения, подвесные потолки Съемные перегородки

33. Исключен с 1 июля 2010 года. - ГОСТ Р 50571.1-2009, утв. Приказом Ростехрегулирования от 26.08.2009 № 309-ст.

34. Исключен с 1 июля 2010 года. - ГОСТ Р 50571.1-2009, утв. Приказом Ростехрегулирования от 26.08.2009 № 309-ст.

35. Исключен с 1 июля 2010 года. - ГОСТ Р 50571.1-2009, утв. Приказом Ростехрегулирования от 26.08.2009 № 309-ст.

Приложение А
(справочное)

КРАТКИЙ ПЕРЕЧЕНЬ ВНЕШНИХ УСЛОВИЙ

А Внешние воздействующие факторы среды

АА Температура окружающей среды, °С

АА1 -60 .... +5

АА2 -40 .... +5

АА3 -25 .... +5

АА4 -5 .... +40

АА5 +5 .... +40

АА6 +5 .... +60

АА7 -25 ... +55

АА8 -50 ... +40

АВ Внешние климатические условия (комбинированное воздействие температуры окружающей среды и влажности)

АВ1

АВ2

АВ3

АВ4

АВ5

АВ6

АВ7

АВ8

АС Высота над уровнем моря, м

АС1 <= 2000

АС2 > 2000

АD Наличие воды

АD1 Незначительное

АD2 Свободно капающие капли

АD3 Брызги

АD4 Сплошные брызги

АD5 Струи

АD6 Волны

АD7 Погружение

АD8 Нахождение под водой

АЕ Наличие инородных твердых тел

АЕ1 Незначительное

АЕ2 Мелкие предметы

АЕ3 Очень мелкие предметы

АЕ4 Легкая пыль

АЕ5 Средняя пыль

АЕ6 Тяжелая пыль

АF Присутствие коррозионно-активных и загрязняющих веществ

АF1 Незначительное

АF2 Атмосферное

АF3 Кратковременное или случайное

АF4 Постоянное

АG Механические воздействия

АG1 Низкая жесткость

АG2 Средняя жесткость

АG3 Высокая жесткость

АН Вибрация

АH1 Низкая интенсивность

АН2 Средняя интенсивность

АН3 Высокая интенсивность

АК Наличие флоры и/или плесени

АК1 Нет опасности

АК2 Опасно

АL Наличие фауны

АL1 Неопасное

АL2 Опасное

АM Электромагнитное, электростатическое и ионизирующее воздействия

АМ1 Незначительное

АМ2 Блуждающие токи

АМ3 Электромагнитное

АМ4 Ионизирующее

АМ5 Электростатическое

АМ6 Индукция

АN Солнечное излучение

АN1 Низкое

АN2 Среднее

АN3 Высокое

АР Воздействие сейсмических факторов

АР1 Незначительное

АР2 Низкое

АР3 Среднее

АР4 Высокое

АQ Воздействие молнии

АQ1 Незначительное

АQ2 Непрямое воздействие

АQ3 Прямой удар

АR Движение воздуха

АR1 Низкое

АR2 Среднее

АR3 Высокое

АS Ветер

АS1 Низкая скорость

АS2 Средняя скорость

АS3 Высокая скорость

                   В   Условия пользования электроэнергией

ВА  Компетентность персонала

ВА1 Обычные лица

ВА2 Дети

ВА3 Инвалиды

ВА4 Обученный персонал

ВА5 Высококвалифицированный персонал

ВВ  Электрическое сопротивление тела человека
ВС  Контакт персонала с частями,

имеющими потенциал земли

ВС1 Отсутствие контакта

ВС2 Редкие контакты

ВС3 Частые контакты

ВС4 Постоянные контакты

ВД Условия экстренной эвакуации

ВД1 Нормальные

ВД2 Трудные

ВД3 Переполненные

ВД4 Трудные и переполненные

ВЕ Характер обрабатываемых и складируемых материалов

ВЕ1 Отсутствие существенной опасности

ВЕ2 Пожароопасный

ВЕ3 Взрывоопасный

ВЕ4 Возможность заражения

С Строительные материалы и конструкции зданий

СА Строительные материалы

СА1 Негорючие

СА2 Горючие

СВ Конструкция

СВ1 Опасность распространения огня незначительная

СВ2 Способствует распространению огня

СВ3 Подвижная

СВ4 Упругая или неустойчивая

Приложение В
(справочное)

ВЗАИМОСВЯЗЬ
МЕЖДУ ТЕМПЕРАТУРОЙ, ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТЬЮ
И АБСОЛЮТНОЙ ВЛАЖНОСТЬЮ ВОЗДУХА <*>

<*> В России классы внешних климатических условий регламентируются ГОСТ 15150.

Приложение содержит климатограммы для каждого класса условий, демонстрирующих взаимозависимость между температурой, абсолютной и относительной влажностью воздуха в координатах кривой абсолютной влажности и линиями температуры и относительной влажности.

Что касается температуры воздуха, климатограммы демонстрируют возможные максимальные температурные различия в местах размещения, определяемых конкретным классом.

Что касается влажности, климатограммы содержат только совокупность значений относительной влажности в сочетании с каждым значением температур, имеющимися в диапазонах, принадлежащих данному классу. Взаимозависимость как температуры, так и влажности определяется значениями абсолютной влажности, имеющимися в диапазонах данного класса.

Как уже указывалось в примечаниях к таблице 1 (321.3), предельные значения, к примеру, высокой температуры и высокой относительной влажности, установленных для класса, обычно не встречаются в сочетании друг с другом. Обычно верхнее значение температуры воздуха сочетается с меньшими значениями относительной влажности.

Код класса	Предельное значение относительной влажности воздуха, %	Наибольшее значение температуры воздуха, °С, ограниченное предельным значением относительной влажности воздуха
АВ1 АВ2 АВ3 АВ4 АВ5 АВ6 АВ7 АВ8	100 100 100 95 85 100 100 100	+5 +5 +5 +31 +28 +33 +27 +33

Исключения из этого правила можно встретить для классов АВ1, АВ2, где каждое значение установленной относительной влажности в соответствующих пределах может сочетаться с верхним значением температуры воздуха. Этот факт должен рассматриваться в сочетании со сравнительно низким значением высокой абсолютной влажности для предельного значения высокой температуры воздуха для этих классов.

Для пояснения ситуации в приведенной ниже таблице для каждого класса приведены значения наибольшего значения температуры воздуха, которые могут иметь место, а также наибольшие значения относительной влажности воздуха для данного класса. При более высоком, чем приведено в таблице 1, значении температуры относительная влажность будет ниже, т.е. ниже предельного значения класса.

Промежуточное значение относительной влажности воздуха при определенном значении температуры воздуха в пределах температурного диапазона класса может быть определено как точка, где кривая постоянной абсолютной влажности воздуха пересекается с прямыми линиями температуры и относительной влажности воздуха соответственно.

Пример:

Должно быть выбрано изделие для условий установки, определяемой классом АВ6. Для нахождения относительной влажности, которую изделие должно выдержать, к примеру, при 40 °С следует двигаться по вертикальной линии для температуры 40 °С на климатограмме для класса АВ6 до точки, где эта линия встретится с кривой для 35 г/м3 абсолютной влажности воздуха, которая является предельным значением высокой абсолютной влажности для этого класса. Прочертив горизонтальную линию от этой точки до шкалы относительной влажности воздуха, получим значение 67% относительной влажности воздуха.

Применяя этот метод, можно найти любую другую комбинацию внутри пределов класса, к примеру, для класса АВ6 при установленном для него предельном значении высокой температуры воздуха 60 °С получаем значение относительной влажности 27%.

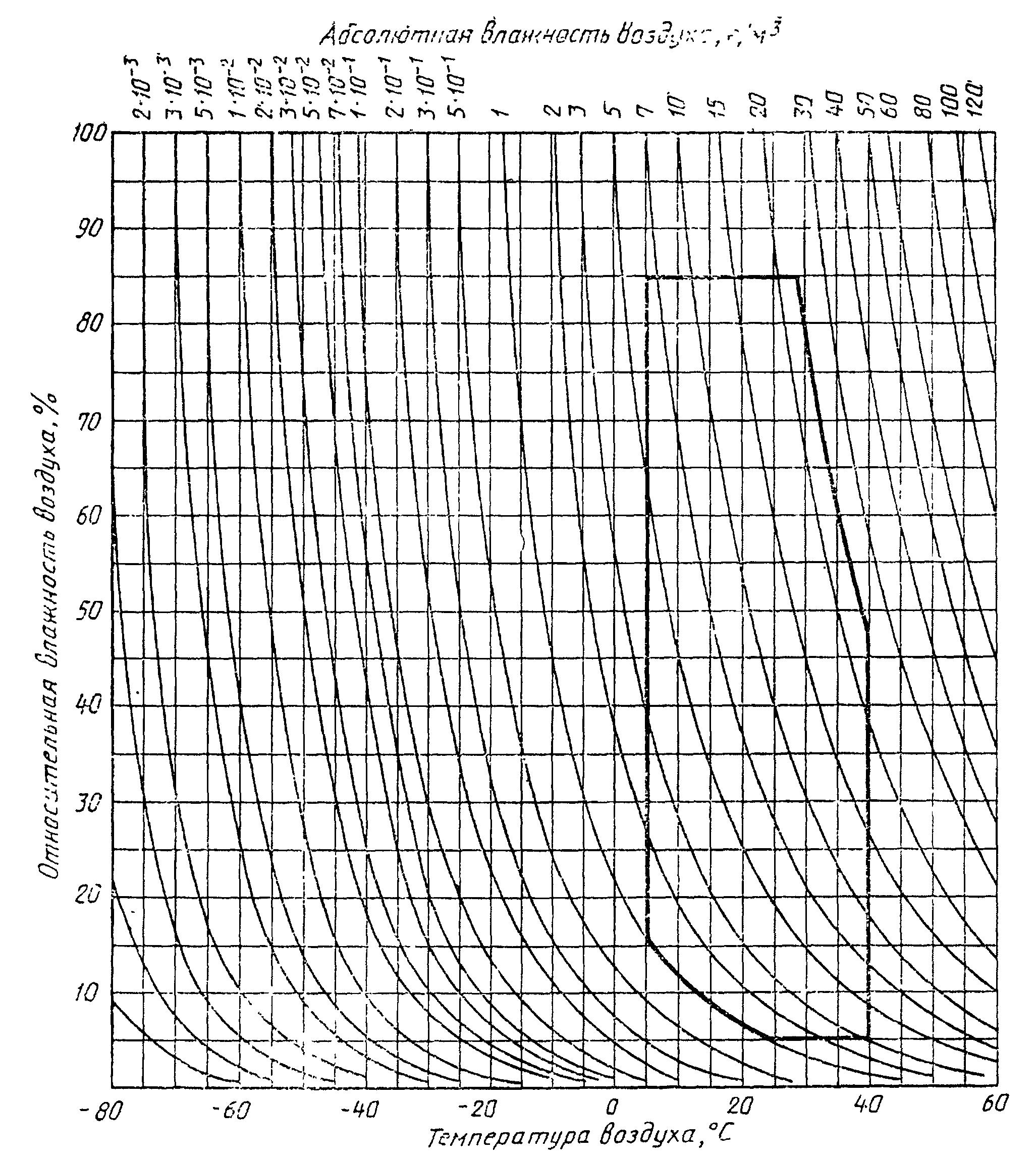

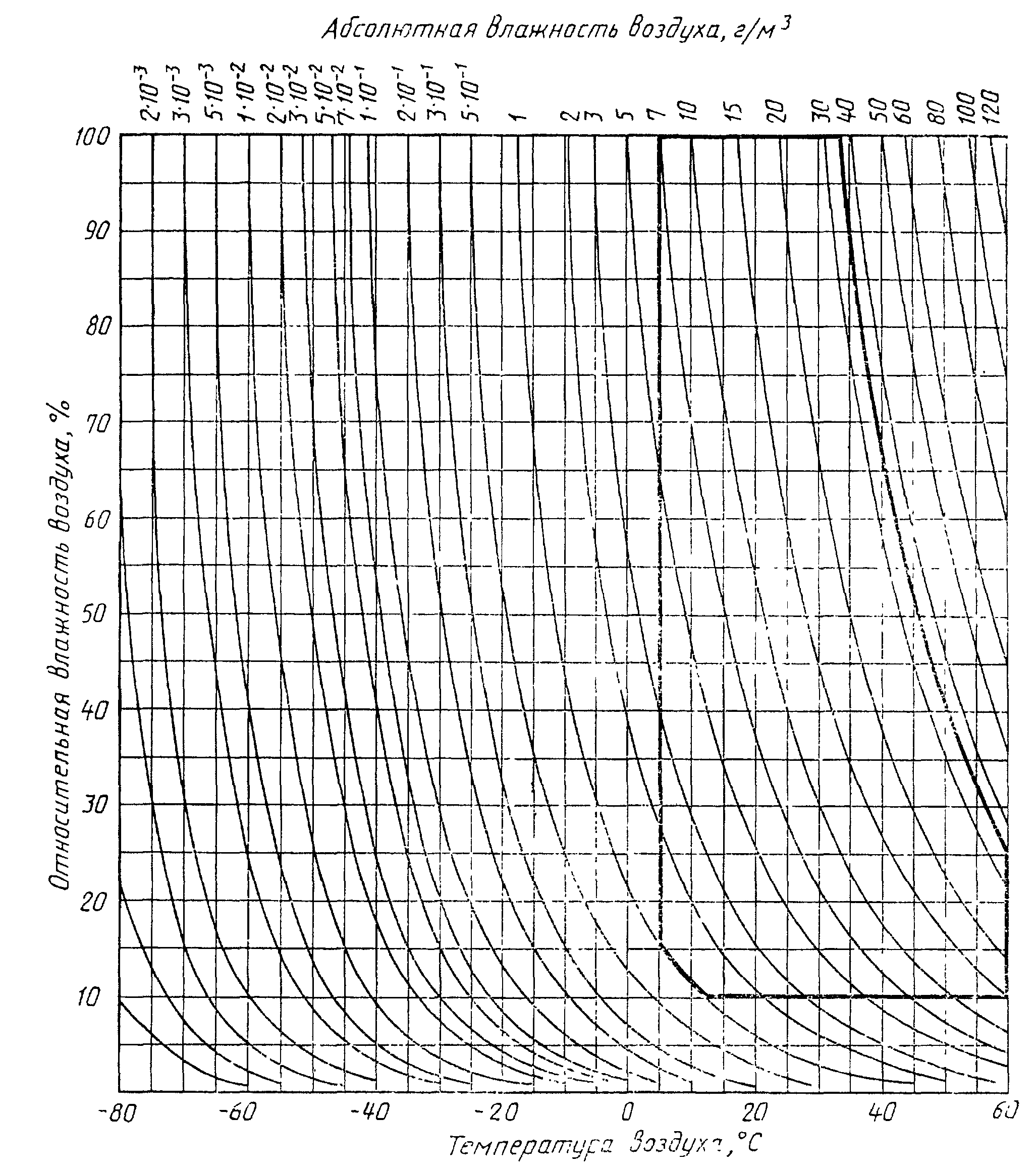

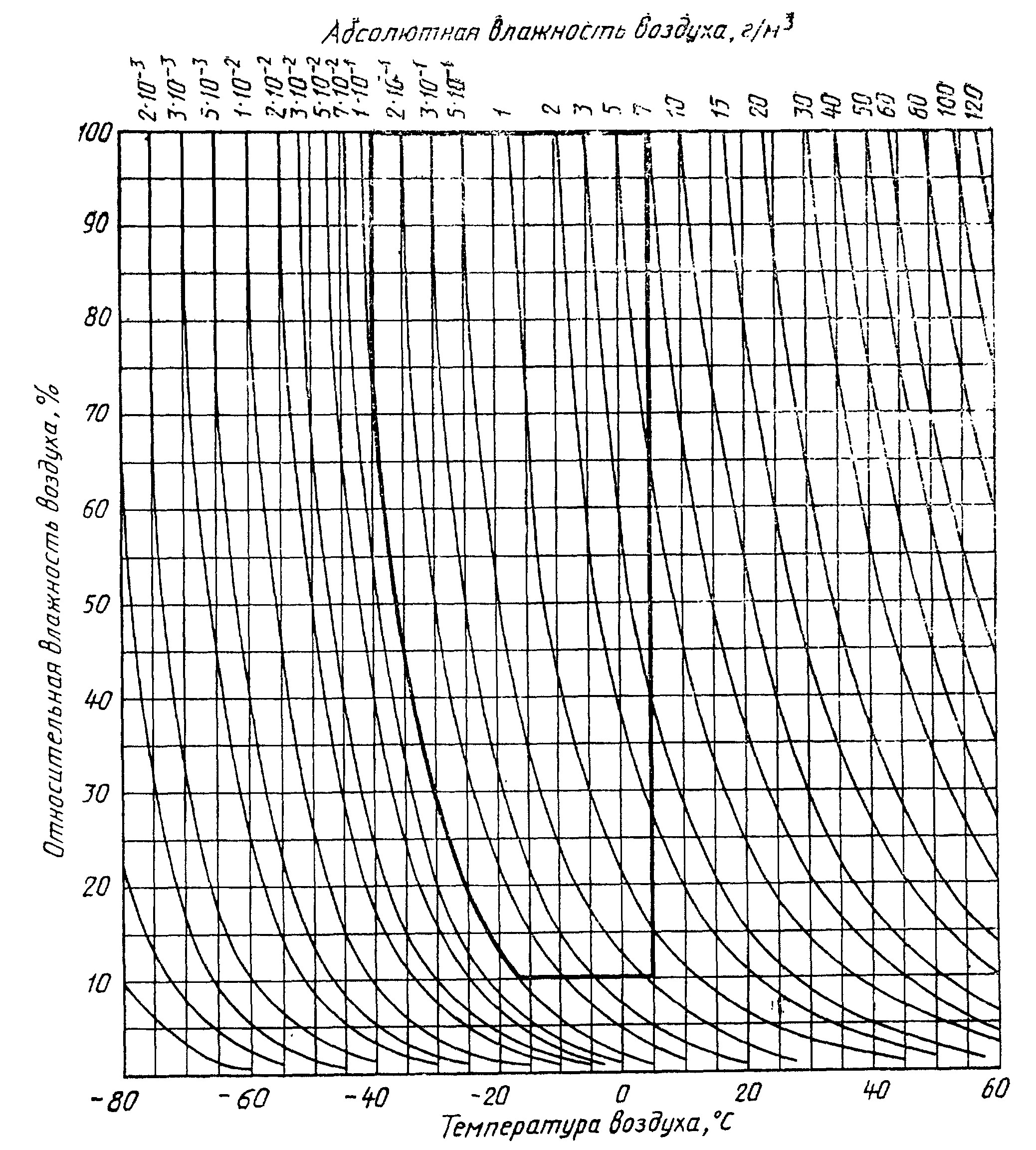

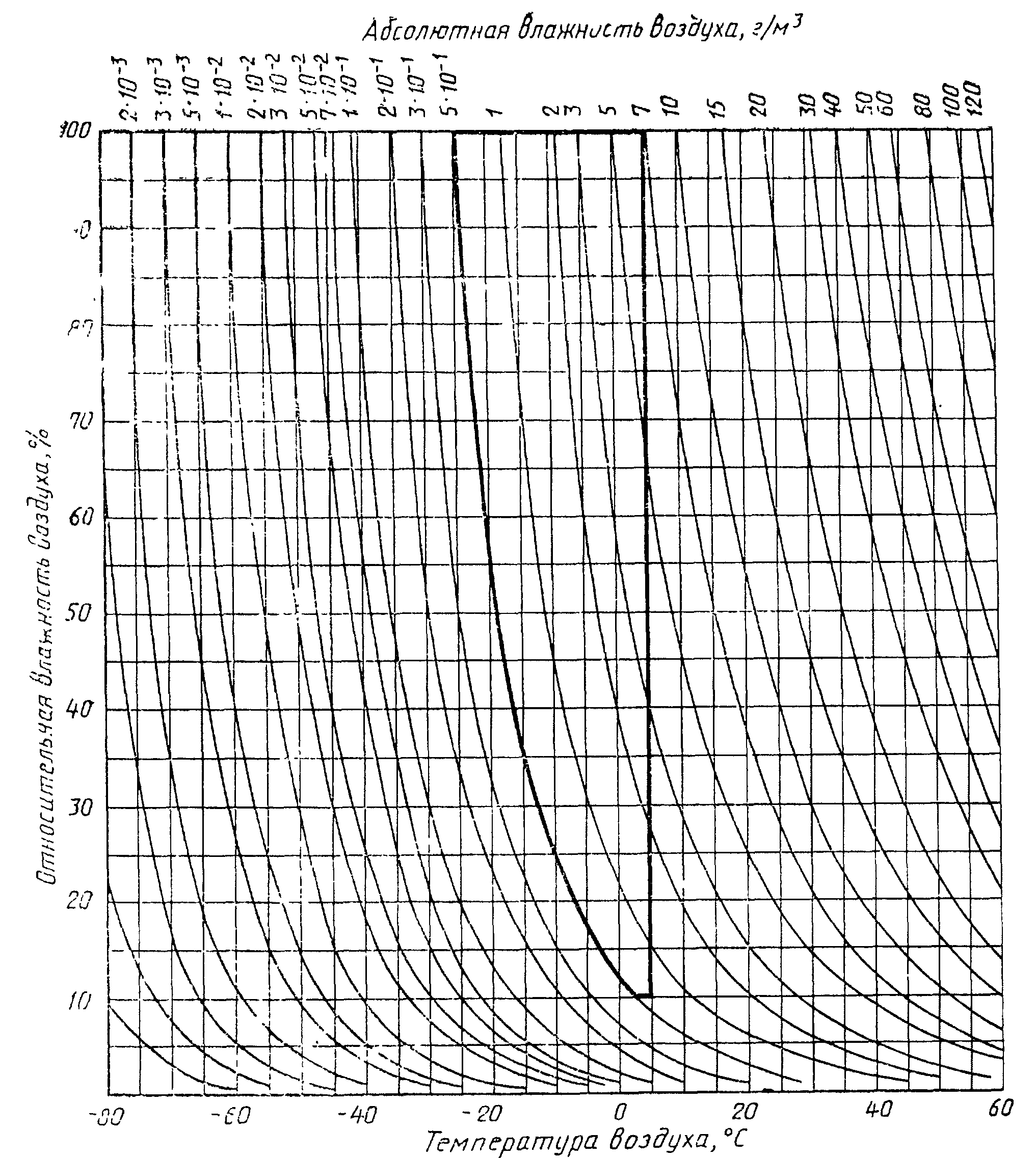

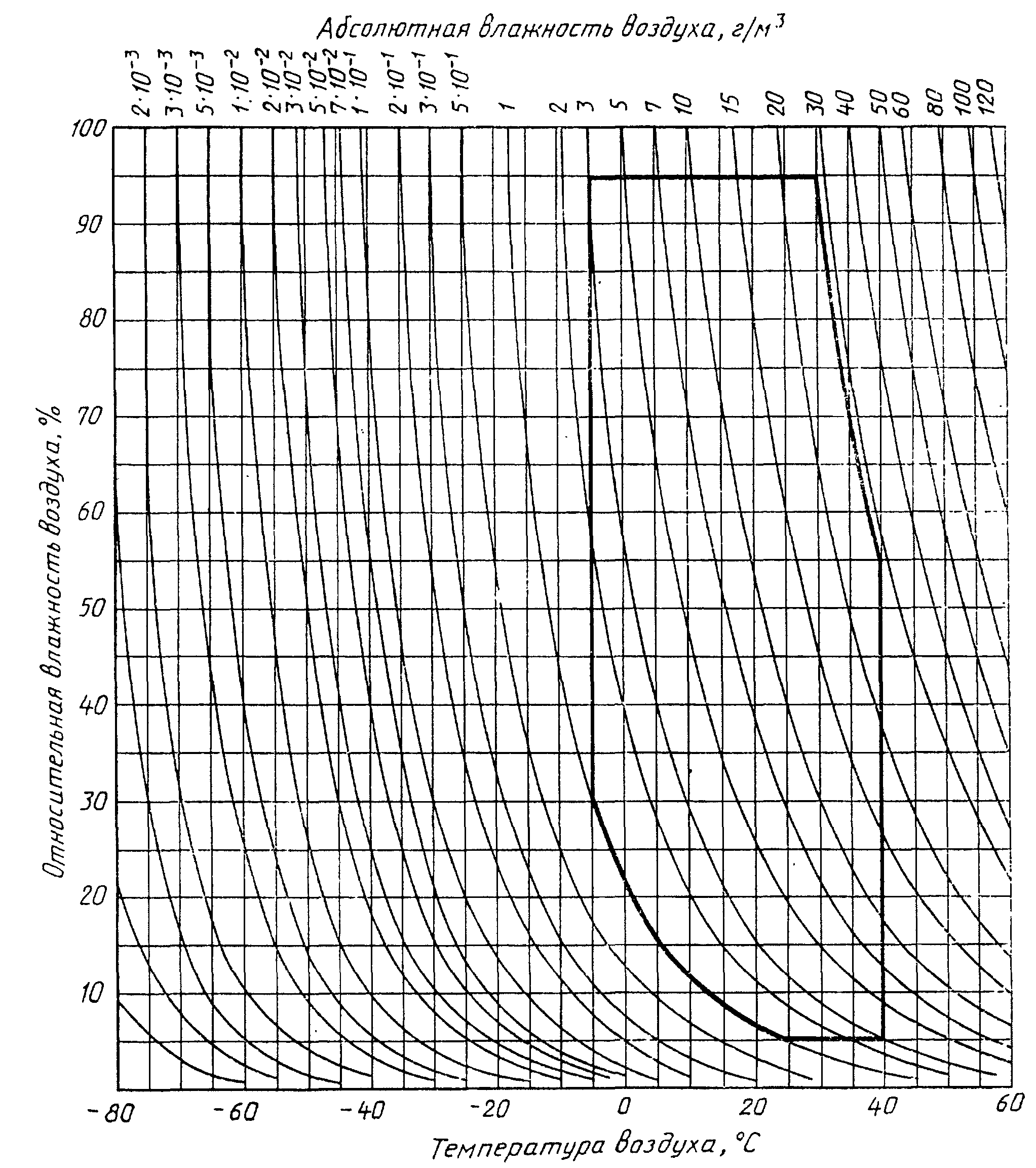

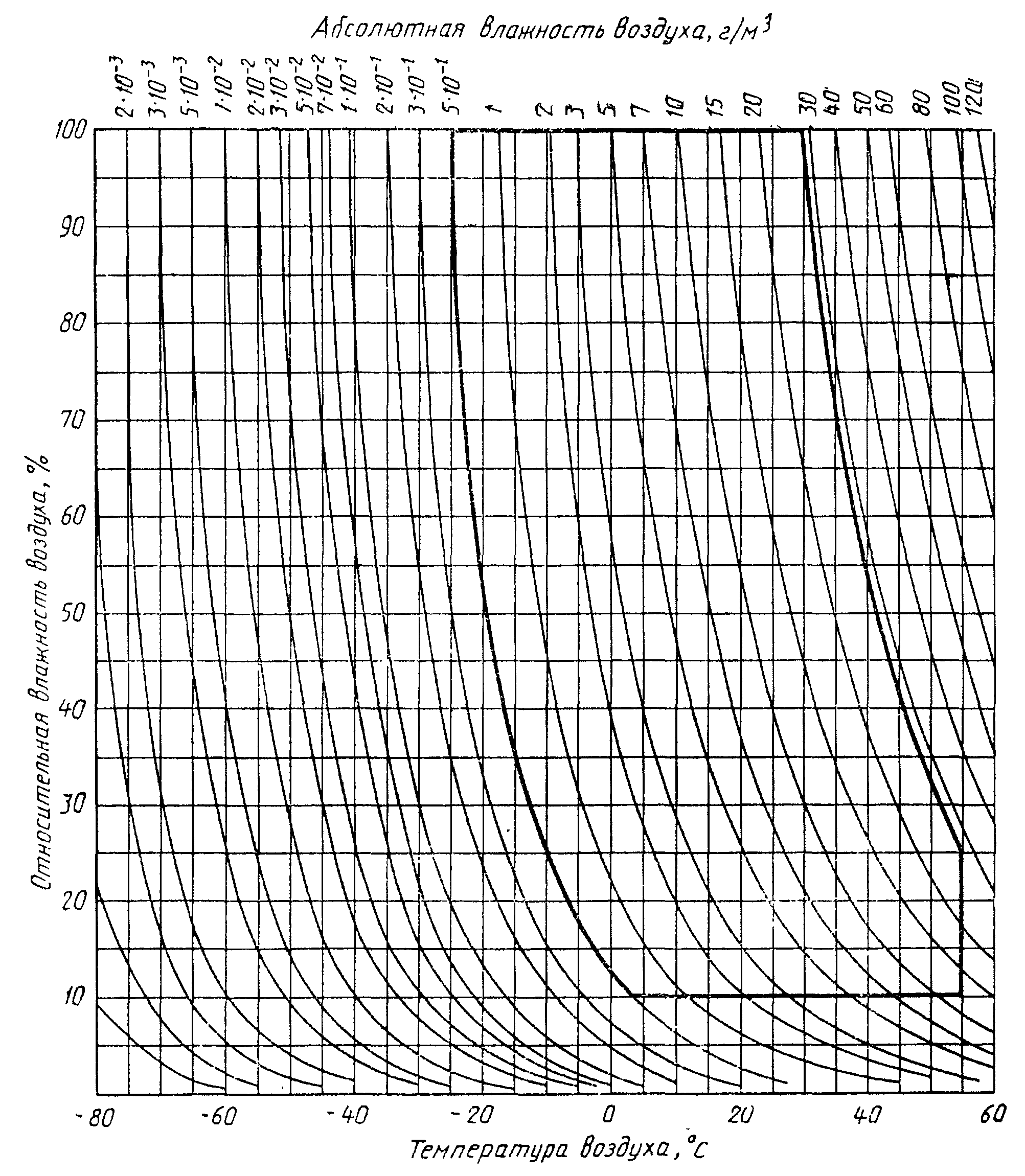

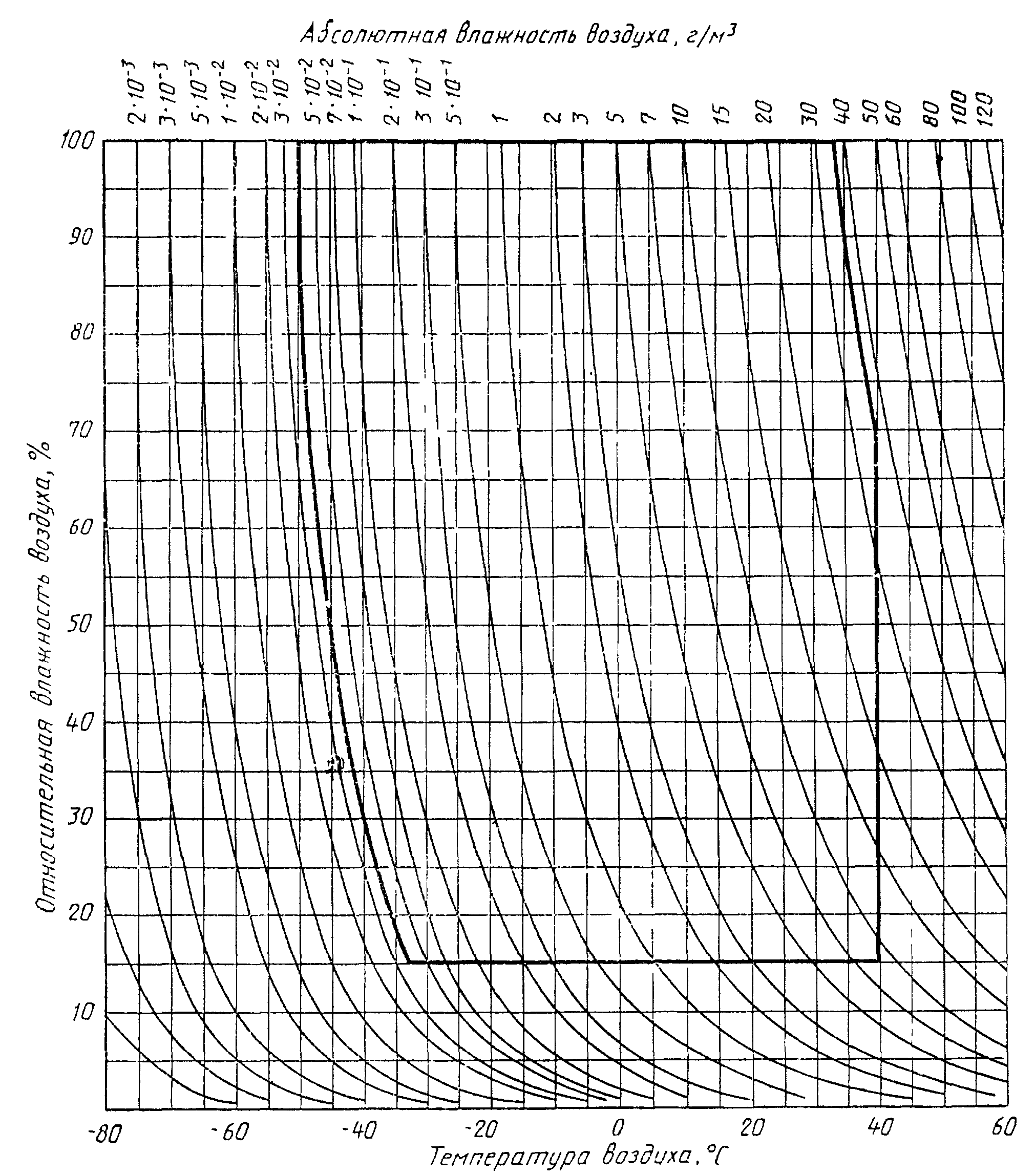

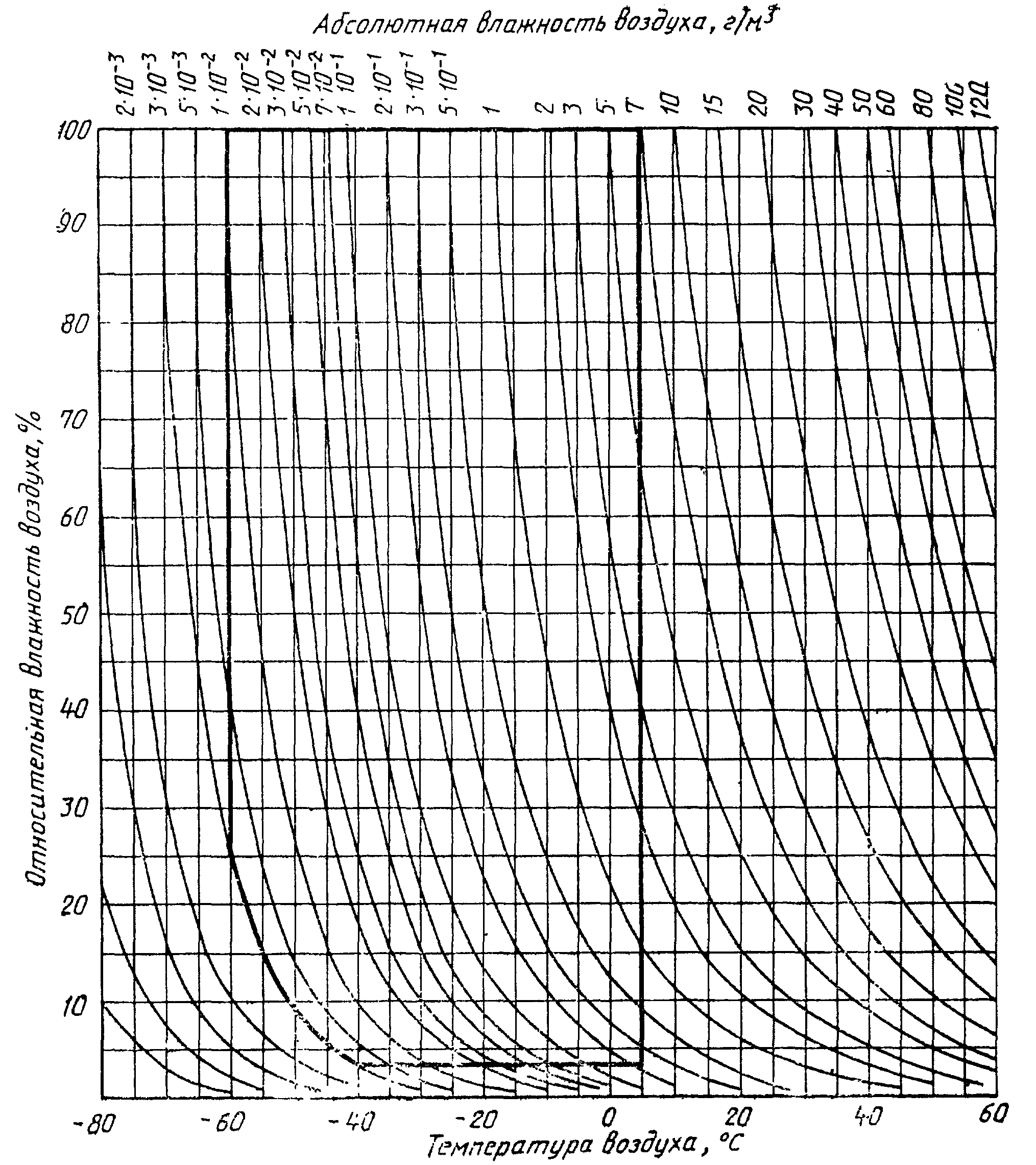

рис. 1
