МУК 4.1.0.296-96. 4.1. Методы контроля. Химические факторы. Спектрофотометрическое измерение концентрации кубового ярко-оранжевого КХ в воздухе рабочей зоны. Методические указания

(утв. Госкомсанэпиднадзором России 08.06.1996)

с момента утверждения

4.1 МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

СПЕКТРОФОТОМЕТРИЧЕСКОЕ ИЗМЕРЕНИЕ КОНЦЕНТРАЦИИ КУБОВОГО ЯРКО-ОРАНЖЕВОГО КХ В ВОЗДУХЕ РАБОЧЕЙ ЗОНЫ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ МУК 4.1.0.296-96

1. Методические указания разработаны с целью обеспечения контроля соответствия фактических концентраций вредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочным безопасным уровням воздействия (ОБУВ) — санитарно-гигиеническим нормативам и являются обязательными при осуществлении санитарного контроля.

2. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны утверждены и.о. Председателя Госкомсанэпиднадзора России — заместителем Главного Государственного санитарного врача Российской Федерации 8 июня 1996 г.

3. Введены впервые.

4. Включенные в данный выпуск «Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны» разработаны и подготовлены в соответствии с требованиями ГОСТа 12.1.005-88 ССБТ «Воздух рабочей зоны. Общие санитарно-гигиенические требования», ГОСТа 12.1.016-79 ССБТ «Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ», ГОСТа Р 1.5-92, п. 7.3, ГОСТа 8.010-90.

Методические указания одобрены комиссией по государственному санитарно-эпидемиологическому нормированию при Госкомсанэпиднадзоре России и Проблемной комиссией «Научные основы гигиены труда и профпатологии».

Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск 31) предназначены для центров Госсанэпиднадзора, санитарных лабораторий промышленных предприятий при осуществлении контроля за содержанием вредных веществ в воздухе рабочей зоны, а также НИИ МЗ России и заинтересованных министерств и ведомств.

Ответственный исполнитель: Г.А. Дьякова.

Исполнители: Л.Г. Макеева, Е.М. Малинина, С.М. Попова, Н.С. Горячев, М.И. Аржанова, Т.В. Рязанцева, Е.Н. Грицун.

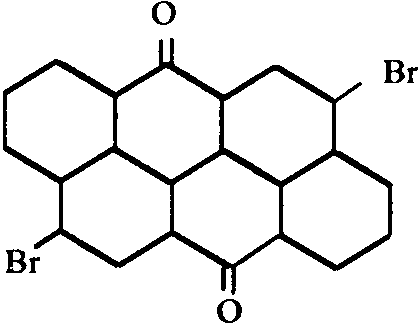

C_{22}H_{8}O_{2}Br_{2}

М. м. 454,112

Краситель кубовый ярко-оранжевый КХ (2,7-дибромантантрон) — порошок красно-оранжевого цвета. \text{Т}_{\text{плав}.}203 - 207°C . Растворим в щелочно-восстановительном растворе с образованием куба красно-фиолетового цвета, в концентрированной серной кислоте — с интенсивным красновато-зеленым окрашиванием. Слабо растворим в ксилоле и тетрамине. Не растворяется в воде.

В воздухе присутствует в виде аэрозоля.

Оказывает влияние на нервную систему, кровь.

Характеристика метода

Метод основан на измерении оптической плотности кубового ярко-оранжевого КХ в щелочно-восстановительном растворе при длине волны 560 нм.

Отбор проб проводится с концентрированием на фильтр.

Нижний предел измерения концентрации вещества в фотометрируемом растворе — 2,5 мкг/мл.

Нижний предел измерения концентрации вещества в воздухе (при отборе 10 л воздуха) — 2,5 мг/м3.

Диапазон измеряемых концентраций от 2,5 до 25 мг/м3.

Суммарная погрешность измерения не превышает +/- 13,3%.

Реактивы, растворы, материалы

Кубовый ярко-оранжевый КХ очищенный

Двуокись тиомочевины, марка А                             ТУ 6-09-2964-74
Натрия гидроксид                                          ГОСТ 4328-66

Неионогенные ПАВ (ОП-10, оксиэтиллированный алкилфенол) ГОСТ 8433-81

Щелочно-восстановительный раствор: двуокись тиомочевины — 10 г, натр едкий (32,5%-ный раствор) — 15 мл, ОП-10 — 5 г.

Реагенты помещают в колбу на 1000 мл и доводят дистиллированной водой до метки.

Стандартный раствор с концентрацией кубового ярко-оранжевого КХ 50 мкг/мл готовят растворением 5 мг вещества в 50 — 70 мл щелочно-восстановительного раствора при нагревании в мерной колбе на 100 мл до 90 — 95 °C в течение 40 — 45 мин. После охлаждения содержимое колбы доводят до метки щелочно-восстановительным раствором. Раствор устойчив 2,5 — 3,0 ч.

Приборы, аппаратура, посуда

Спектрофотометр

Кварцевая кювета с толщиной поглощающего свет слоя 10 мм

Аспирационное устройство

Фильтры АФА-ВП-10                                         ГОСТ ТУ 95-743-80
Фильтродержатели                                          ТУ 95-743-80

Термостат

Секундомер ГОСТ 8423-81

Колбы мерные вместимостью 100, 200 мл ГОСТ 1770-74

Пипетки вместимостью 1, 2, 5, 10 мл ГОСТ 20292-74

Пробирки вместимостью 10 — 15 мл с пришлифованными пробками ГОСТ 10515-63

Бюксы стеклянные вместимостью 50 мл                       ГОСТ 7184-54
Стаканы химические вместимостью 100 мл                    ГОСТ 10394-72

Колбы мерные вместимостью 100, 1000 мл ГОСТ 1770-74

Посуда лабораторная стеклянная ГОСТ 1770-74

Цилиндры мерные вместимостью 25 мл ГОСТ 1770-74

При отсутствии спектрофотометра возможно использование фотоэлектроколориметра в диапазоне волн 560 — 590 нм типа КФК-2.

Допускается замена указанных приборов на аналогичные или не уступающие им по метрологическим параметрам.

Отбор пробы воздуха

Воздух с объемным расходом 2 л/мин аспирируют через фильтр АФА-ВП-10. Для измерения 0,5 ПДК следует отобрать 10 л воздуха. Фильтр с отобранной пробой помещают в бюксу. Пробы хранятся в течение месяца.

Подготовка к измерению

Градуировочные растворы (используют свежеприготовленными) готовят согласно таблице.

Номер стандарта	Стандартный раствор № 1, мл	Щелочновосстановительный раствор, мл	Содержание ярко-оранжевого КХ, мкг/мл
1	0	10,0	0
2	0,5	9,5	2,5
3	1,0	9,0	5,0
4	-	-	-
5	2,0	8,0	10,0
6	3,0	7,0	15,0
7	4,0	6,0	20,0
8	5,0	5,0	25,0

Приготовленные градуировочные растворы перемешивают и измеряют оптическую плотность на спектрофотометре при длине волны 560 нм. Измерение проводят в кювете с толщиной поглощающего свет слоя 10 мм по отношению к раствору сравнения, не содержащему определяемое вещество.

Строят градуировочный график: на ось ординат наносят значения оптических плотностей градуировочных растворов, на ось абсцисс — соответствующие им величины содержания красителя в градуировочном растворе (мкг).

Проверка градуировочного графика проводится в случае использования новой партии реактивов.

Проведение измерения

Фильтр с отобранной пробой переносят в бюкс вместимостью 50 мл, заливают 10 мл щелочно-восстановительного раствора, закрывают крышкой и выдерживают в термостате при температуре 90 — 95 °C в течение 40 — 45 мин. Содержимое бюксы периодически помешивают.

Полученный раствор после охлаждения переносят в мерную пробирку на 10 мл, фильтр отжимают стеклянной палочкой и удаляют. Объем доводят до метки щелочно-восстановительным раствором и измеряют оптическую плотность.

Количественное определение кубового ярко-оранжевого КХ (мкг) в анализируемой пробе проводят по градуировочному графику.

Расчет концентрации

Концентрацию кубового ярко-оранжевого КХ «C» в воздухе (мг/м3) вычисляют по формуле:

где а — содержание красителя во всей пробе, найденное по градуировочному графику, мкг;

V — объем воздуха, отобранного для анализа и приведенного к стандартным условиям, л (см. Приложение 1).

Методические указания разработаны Харьковским НИИ ГТиПЗ, Украина.

Приведение объема воздуха к стандартным условиям (температура 20 °C и давление 760 мм рт. ст.) проводят по формуле:

где V_{t} — объем воздуха, отобранного для анализа, л;

P — барометрическое давление, кПа (101,33 кПа = 760 мм рт. ст.);

t — температура воздуха в месте отбора пробы, °C.

Для удобства расчета V_{20} следует пользоваться таблицей коэффициентов (Приложение 2). Для приведения воздуха к стандартным условиям надо умножить V_{t} на соответствующий коэффициент.

°C	Давление P, кПа/мм рт. ст.
	97,33/730	97,86/734	98,4/738	98,93/742	99,46/746	100/750	100,53/754	101,06/758	101,33/760	101,86/764
-30	1,1582	1,1646	1,1709	1,1772	1,1836	1,1899	1,1963	1,2026	1,2058	1,2122
-26	1,1393	1,1456	1,1519	1,1581	1,1644	1,1705	1,1768	1,1831	1,1862	1,1925
-22	1,1212	1,1274	1,1336	1,1396	1,1458	1,1519	1,1581	1,1643	1,1673	1,1735
-18	1,1036	1,1097	1,1158	1,1218	1,1278	1,1338	1,1399	1,1460	1,1490	1,1551
-14	1,0866	1,0926	1,0986	1,1045	1,1105	1,1164	1,1224	1,1284	1,1313	1,1373
-10	1,0701	1,0760	1,0819	1,0877	1,0986	1,0994	1,1053	1,1112	1,1141	1,1200
-6	1,0540	1,0599	1,0657	1,0714	1,0772	1,0829	1,0887	1,0945	1,0974	1,1032
-2	1,0385	1,0442	1,0499	1,0556	1,0613	1,0669	1,0726	1,0784	1,0812	1,0869
0	1,0309	1,0366	1,0423	1,0477	1,0535	1,0591	1,0648	1,0705	1,0733	1,0789
+2	1,0234	1,0291	1,0347	1,0402	1,0459	1,0514	1,0571	1,0627	1,0655	1,0712
+6	1,0087	1,0143	1,0198	1,0253	1,0309	1,0363	1,0419	1,0475	1,0502	1,0557
+10	0,9944	0,9999	0,0054	1,0108	1,0162	1,0216	1,0272	1,0326	1,0353	1,0407
+14	0,9806	0,9860	0,9914	0,9967	1,0027	1,0074	1,0128	1,0183	1,0209	1,0263
+18	0,9671	0,9725	0,9778	0,9830	0,9884	0,9936	0,9989	1,0043	1,0069	1,0122
+20	0,9605	0,9658	0,9711	0,9783	0,9816	0,9868	0,9921	0,9974	1,0000	1,0053
+22	0,9539	0,9592	0,9645	0,9696	0,9749	0,9800	0,9853	0,9906	0,9932	0,9985
+24	0,9475	0,9527	0,9579	0,9631	0,9683	0,9735	0,9787	0,9839	0,9865	0,9917
+26	0,9412	0,9464	0,9516	0,9566	0,9618	0,9669	0,9721	0,9773	0,9799	0,9851
+28	0,9349	0,9401	0,9453	0,9503	0,9555	0,9605	0,9657	0,9708	0,9734	0,9785
+30	0,9288	0,9339	0,9391	0,9440	0,9432	0,9542	0,9594	0,9645	0,9670	0,9723
+34	0,9167	0,9218	0,9268	0,9318	0,9368	0,9418	0,9468	0,9519	0,9544	0,9595
+38	0,9049	0,9099	0,9149	0,9199	0,9248	0,9297	0,9347	0,9397	0,9421	0,9471

Определяемое вещество	Ссылка на источник
Аммонийные соли полифосфорных кислот (с соотношением азота и фосфора 1:3)	Методические указания на фотометрическое определение фосфорного ангидрида в воздухе рабочей зоны, в. 1 — 5, М., 1981, с. 46
Барий-кадмиевые соли синтетических жирных кислот фракции C — C (контроль по кадмию) 10 16	Методические указания по фотометрическому измерению концентраций кадмия в воздухе рабочей зоны, в. VIII, М., 1983, с. 60
Моносилан дисилан (контроль по SiO ) 2	Методические указания по фотометрическому определению диоксида кремния в производственной пыли, в. 12 (дополненный и переработанный), утв. 10 сентября 1991 г.
Нитрат, сульфат и основной карбонат марганца	Методические указания на определение вредных веществ в воздухе, вып. 1 — 5, М., 1981, с. 16
Палладиевая чернь	Методические указания по спектрофотометрическому измерению концентраций хлорплатината аммония и хлорпалладозамина в воздухе рабочей зоны, в. 22, М., 1988, с. 350
Протаргол	Методические указания по измерению концентраций серебра и его соединений в воздухе рабочей зоны методом атомно-абсорбционной спектрофотометрии, в. 22, М., 1988, с. 268
Пыль стекла и стеклянных строительных материалов	Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 — 5, М., 1981, с. 235
Эпоксидная смола на основе бисфенола 1 (контроль по эпихлоргидрину)	Методические указания по газохроматографическому измерению концентраций эпихлоргидрина в воздухе рабочей зоны, в. 22, М., 1988, с. 378

Приложение 4

---
