МИ 2193-92. Рекомендация. Государственная система обеспечения единства измерений. Нутромеры с ценой деления 0,001 и 0,002 мм. Методика поверки

(утв. НПО «ВНИИМ им. Д.И. Менделеева» 11.11.1991)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["Инструкция 154-63"]:::rst
  n1["ГОСТ 8.342-79"]:::rst
  n2["МИ 2193-92"]:::doc
  click n2 "https://bukva.ai/docs/mi-2193-92" "МИ 2193-92. Рекомендация. Государственная система обеспечения единства измерений. Нутромеры с ценой деления 0,001 и 0,002 мм. Методика поверки (утв. НПО'ВНИИМ им. Д.И. Менделеева' "
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

РЕКОМЕНДАЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

НУТРОМЕРЫ С ЦЕНОЙ ДЕЛЕНИЯ 0,001 И 0,002 ММ

МЕТОДИКА ПОВЕРКИ

МИ 2193-92

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработана и внесена ВНИИизмерения.

Исполнители: А.М. Смогоржевский (руководитель темы), А.М. Ильина.

2. Утверждена НПО «ВНИИМ им. Д.И. Менделеева» 11.11.91.

Введена в действие с 01.07.92 г.

3. Взамен ГОСТ 8.342-79.

4. Ссылочные нормативно-технические документы

Внешний осмотр

Да

Да

Определение метрологических характеристик

4.3

Проверка шероховатости измерительных поверхностей нутромера и опорных поверхностей центрирующего устройства

4.3.1

Образцы шероховатости поверхности по ГОСТ 9378 или детали-образцы с параметром шероховатости Ra = 0,04 мкм, Ra = 0,16 мкм, Ra = 0,63 мкм

4.3.2

Проверка диапазона измерения нутромера и диапазона перемещения измерительного стержня

4.3.3

Микрометры типа МК с диапазоном измерения от 0 до 275 мм по ГОСТ 6507; индикатор по ГОСТ 577 или по ГОСТ 9696;

Нет

Определение измерительного усилия и усилия центрирующего устройства

4.3.4

Весы циферблатные цифровые, средней точности по ГОСТ 23676, цена деления 5 г, наибольший предел взвешивания 5 кг (49 Н). Прибор для определения измерительного усилия нутромера мод. БВ-9095, цена деления 0,5 Н, предел допускаемой погрешности 0,1 Н, предел измерения 1,5 — 9 Н

4.3.5

Определение размаха показаний

Определение погрешности центрирования

4.3.7

Кольца образцовые в соответствии с ТУ 2.034.45. Основание, державка № 1, плоскопараллельные боковики по ГОСТ 4119. Кольца (Приложение 1 и 2).

Примечание. Допускается использовать вновь разработанные или находящиеся в применении средства поверки, не приведенные в таблице, но имеющие аналогичные характеристики.

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2.1. При подготовке к проведению поверки следует соблюдать правила пожарной безопасности, установленные для работы с легковоспламеняющимися жидкостями, к которым относится бензин, используемый для промывки.

2.2. Бензин хранят в металлической посуде, плотно закрытой металлической крышкой в количестве не более однодневной нормы, требуемой для промывки.

2.3. Промывку проводят в резиновых технических перчатках типа 11 по ГОСТ 20010.

3. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

3.1. При проведении поверки должны быть соблюдены следующие условия: температура помещения, в котором производят поверку,

для нутромеров с диапазоном измерения 3 — 18 мм — (20 +/- 4) °C; - « — 18 — 50 мм — (20 +/- 3) °C; - » — 50 — 260 мм — (20 +/- 2) °C;

относительная влажность воздуха (58 +/- 20)%

3.2. Перед проведением поверки смазанные внешние части нутромера и образцовые кольца должны быть промыты бензином по ГОСТ 1012 или бензином растворителем по ГОСТ 443, вытерты чистой фланелевой салфеткой по ГОСТ 7259 или из хлопчатобумажной ткани — по ГОСТ 11680 <...> выдержаны на рабочем месте: нутромеры с диапазоном измерения 3 — 50 <...> не менее 3 ч, а с диапазоном измерения 50 — 260 мм не менее 4 ч.

4. ПРОВЕДЕНИЕ ПОВЕРКИ

4.1 Внешний осмотр

4.1.1. При внешнем осмотре должно быть установлено соответствие нутромеров следующим требованиям: на наружных поверхностях не должно быть коррозии и механических повреждений, влияющих на эксплуатационные свойства;

измерительные поверхности нутромеров с диапазоном измерения от <...> до 260 мм должны быть оснащены твердым сплавом;

маркировка — по ГОСТ 9244-75.

4.2 Опробование

4.2.1. При опробовании подвижные измерительные стержни или шарики и центрирующий мостик должны перемещаться.

Отсчетное устройство и сменные вставки должны устанавливаться и закрепляться в требуемом положении.

4.3 Определение метрологических характеристик

4.3.1. Шероховатость измерительных поверхностей нутромера и опорных поверхностей центрирующего устройства проверяют визуально сравнением с образцами шероховатости или деталями-образцами.

Шероховатость поверхности не должна превышать значений, установленных ГОСТ 9244.

4.3.2. Отсчетное устройство нутромера проверяют методами и средствами, указанными в ГОСТ 8.260. Отсчетное устройство должно соответствовать требованиям ГОСТ 18833.

При выпуске нутромеров из производства отсчетное устройство допускается не проверять при наличии документа, удостоверяющего соответствие отсчетного устройства требованиям ГОСТ 18833.

У нутромеров, находящихся в эксплуатации и соответствующих требованиям всех остальных пунктов настоящей методики, допускается не проверять отсчетное устройство. В этом случае на отсчетное устройство должна быть нанесена видимая надпись «для нутромера». Соответствующая запись должна быть сделана в документе о поверке.

4.3.3. Диапазон измерения нутромеров проверяют при помощи микрометров или колец.

У нутромеров без центрирующего мостика проверяют пределы измерений с каждой измерительной вставкой;

у нутромеров с центрирующим мостиком — верхний и нижний пределы измерения.

Нутромер устанавливают на нуль по кольцу с размером, равным проверяемому пределу измерения (или по микрометру, установленному на тот же размер). Затем нутромер выводят из контакта с кольцом (микрометром).

При проверке верхнего предела измерения стрелка отсчетного устройства должна перемещаться не менее чем до крайней отметки шкалы, соответствующей увеличению измеряемого размера.

При проверке нижнего предела измерения нажимают на подвижную измерительную поверхность нутромера, стрелка отсчетного устройства должна переместиться не менее чем до крайней отметки шкалы, соответствующей уменьшению измеряемого размера.

Диапазон перемещения измерительного стержня нутромеров с центрирующим мостиком проверяют при помощи индикатора, установленного вместо отсчетного устройства нутромера.

Диапазон измерения нутромера должен соответствовать требованиям ГОСТ 9244.

4.3.4. Измерительное усилие нутромеров без центрирующего мостика определяют при помощи прибора БВ-9025 по методике, изложенной в инструкции по эксплуатации прибора. Измерительное усилие нутромера с центрирующим мостиком определяют при помощи весов. Подвижной измерительной поверхностью нутромера нажимают на площадку весов. Центрирующий мостик при этом должен быть отведен и закреплен.

При наименьшем показании отсчетного устройства нутромера показания весов должны соответствовать требованиям ГОСТ 9244.

Для определения усилия центрирующего мостика нажимают мостиком на площадку, уравновешенную на весах. При этом мостик поворачивается. На площадке должен быть паз, чтобы измерительный стержень нутромера не соприкасался с площадкой.

Показания весов при положениях мостика, соответствующих пределам измерения нутромера (отмечают двумя штрихами на корпусе), должны соответствовать требованиям ГОСТ 9244 для усилия центрирующего устройства.

4.3.5. Основную погрешность нутромера определяют по образцовым кольцам, диаметры которых указаны в табл. 2.

Нутромеры без центрирующего мостика проверяют с каждой вставкой, нутромеры с центрирующим мостиком проверяют с измерительными вставками, соответствующими размерам колец, указанным в табл. 2.

Нутромер устанавливают на нуль в средней рабочей части образцового кольца, размер которого равен первому размеру в соответствующей строке табл. 2. Средняя (рабочая) часть располагается на расстоянии 1/5 высоты кольца от торцов. Конусообразность кольца в средней (рабочей) части не должна превышать 0,001 мм.

Погрешность нутромера определяют по отклонению разности показаний прибора от разности действительных диаметров соответствующих образцовых колец, затем отсчитывают показания нутромеров при измерении остальных образцовых колец, размеры которых указаны в табл. 2.

На участках шкалы, на которых погрешность нутромера превышает <...>75 предела допускаемой основной погрешности, поверку повторяют три раза.

У нутромеров, выпущенных до введения в действие ГОСТ 9244, допускается увеличение основной погрешности на 25% от значений, указанных в ГОСТ 9244. В документе о поверке такого нутромера должна быть соответствующая отметка.

4.3.6. Размах показаний нутромера определяют как разность наибольшего и наименьшего показаний нутромера при десятикратном измерении диаметра одного и того же кольца в одном и том же сечении.

У нутромеров без центрирующего мостика размах показаний проверяют с каждой сменной вставкой, у нутромеров с центрирующим мостиком — с любой измерительной вставкой.

Нутромер устанавливают на нуль по образцовому кольцу, размер которого указан первым в соответствующей строке табл. 2.

Размах показаний должен соответствовать требованиям ГОСТ 9244. У нутромеров, выпущенных до введения в действие ГОСТ 9244, допускается увеличение размаха показаний до 0,002 мм у нутромеров с верхним пределом измерения до 10 мм и до 0,003 мм — для нутромеров с верхним пределом измерения св. 10 мм.

4.3.7 Погрешность центрирования нутромеров определяют одним из следующих методов:

5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

1. Материал Сталь ШХ15 по ГОСТ 801.

2. 61 ... 65 HRCэ.

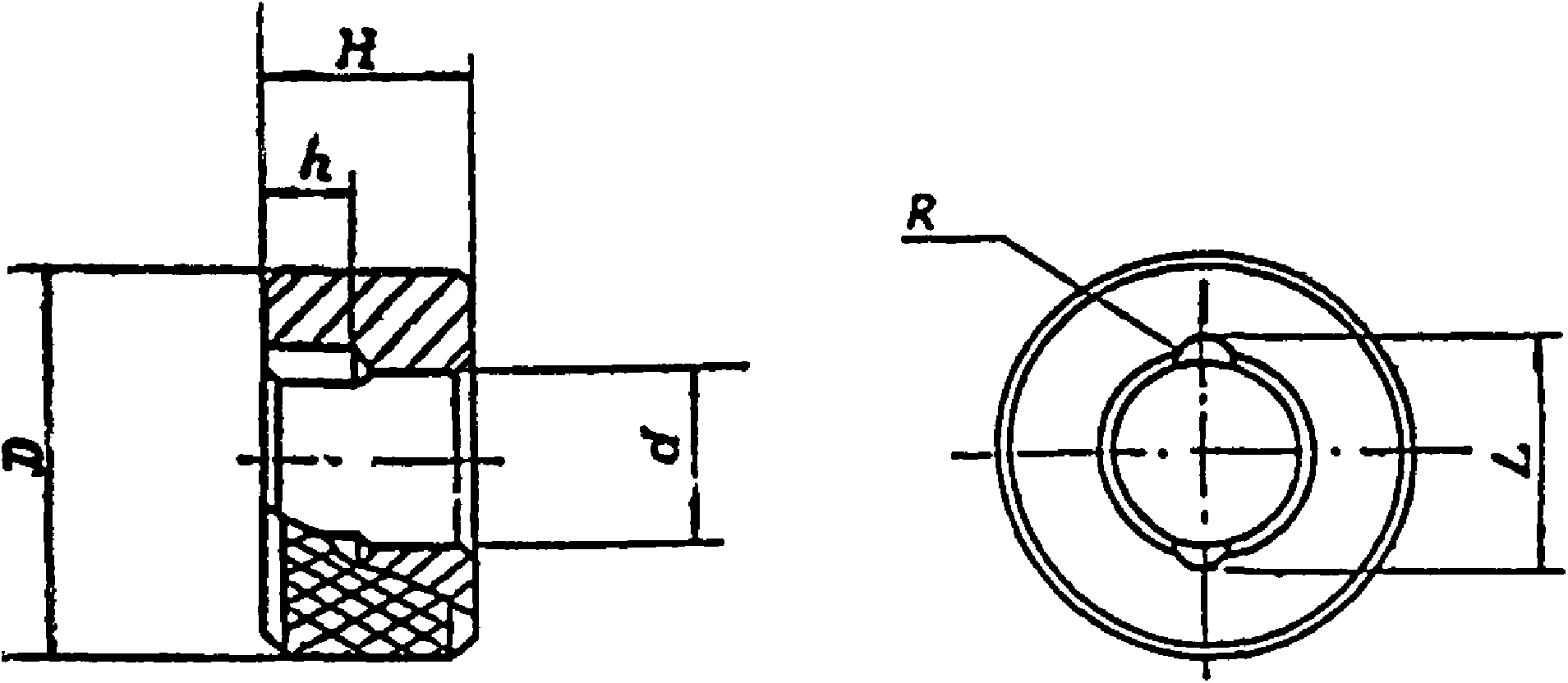

3. Допуск круглости и допуск конусообразности в рабочей части кольца 0,0005 мм и 0,0007 мм соответственно.

Средняя (рабочая) часть устанавливается на расстоянии 1/5 высоты (H) кольца от торцов.
