Утвержден и введен в действие
Постановлением Государственного комитета
стандартов Совета Министров СССР

от 4 марта 1976 г. № 553

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАБОРЫ ПРИНАДЛЕЖНОСТЕЙ
К ПЛОСКОПАРАЛЛЕЛЬНЫМ КОНЦЕВЫМ МЕРАМ ДЛИНЫ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Sets of accessories for plane-parallel
end standards of the metre. Specifications

ГОСТ 4119-76

Группа П51

ОКП 39 3265

Срок действия

с 1 января 1978 года

до 1 января 1991 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

ИСПОЛНИТЕЛИ

И.А. Медовой, А.М. Смогоржевский, В.А. Богданова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 04.03.76 № 553

3. ВЗАМЕН ГОСТ 4119-66

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2.601-68	2.16
ГОСТ 8.360-79	2б.1
ГОСТ 801-78	2.10
ГОСТ 1050-74	2.10
ГОСТ 1412-85	2.10
ГОСТ 2789-73	2.13
ГОСТ 3882-74	2.10
ГОСТ 5950-73	2.10
ГОСТ 8026-75 1.2
ГОСТ 9038-83	Вводная часть, 1.1; 1.2
ГОСТ 13762-86	3.1
ГОСТ 14959-79	2.10
	5. ПЕРЕИЗДАНИЕ (ноябрь 1989 г.) с Изменениями № 1, 2, 3, утвержденными в январе 1983 г., октябре 1984 г., августе 1987 г. (ИУС 5-83, 1-85, 11-87)

6. СРОК ДЕЙСТВИЯ ПРОДЛЕН до 01.01.91 (Постановление Госстандарта СССР от 20.05.88 № 1328)

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на наборы принадлежностей к плоскопараллельным концевым мерам длины, изготовляемым по ГОСТ 9038-90.

(Измененная редакция, Изм. № 3).

Требования пп. 2.4 - 2.8 настоящего стандарта являются обязательными, другие требования — рекомендуемыми.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. В наборы должны входить принадлежности, указанные в табл. 1.

Таблица 1

Наименование принадлежностей	Чертеж	Область применения и размеры, мм

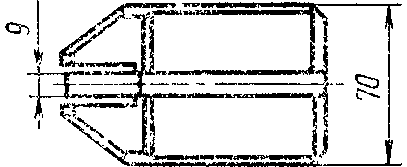

Державки № 1		Для крепления концевых мер и блоков из них по IT6 и грубее при проверке и разметке размеров: от 0 до 80 « 60 » 160 « 160 » 320
Державки № 2		Для крепления концевых мер и блоков из них по IT5 и грубее при проверке и разметке размеров: от 0 до 80 « 60 » 160 « 160 » 320
Основание с вкладышем		Для установки блоков при разметке
(в ред. Изменения № 4, утв. Постановлением Госстандарта СССР от 14.01.1992 № 10) Стяжки

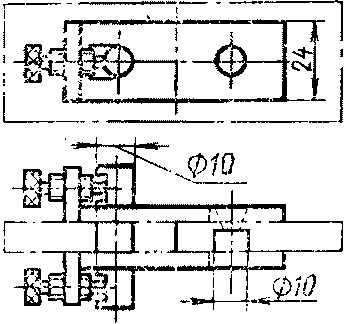

	Для крепления блоков, включающих концевые меры размером более 100, при проверке и разметке размеров от 320 до 1500	Отвертка с нормированным усилием
-	Предназначается к применению со стяжками	Сухари зажимные
	Для крепления стяжками блоков концевых мер с боковиками	Плоскопараллельные боковики

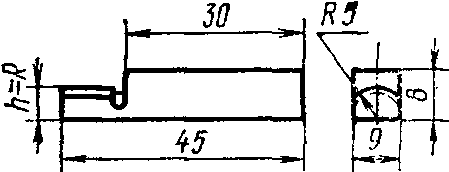

	Для проверки наружных и внутренних размеров	Радиусные боковики
	-
	-
	h = R = 10; 15	L = 75; 100 l = 25; 30 H = h + 0,5 Центровой боковик
	-	Чертильный боковик
	-	Трехгранная линейка 200 по ГОСТ 8026-75
- -
	Примечания:	1. Чертежи не определяют конструкцию принадлежностей.

2. По заказу потребителя плоскопараллельные боковики должны изготавливаться высотой 20 мм.

1.2. Принадлежности должны комплектоваться в соответствии с табл. 2.

Таблица 2

Размеры, мм

Наименование принадлежности	Число принадлежностей в наборах с державками номеров
	1 или 2	1 <*>
	измерительных полных	измерительных малых	разметочных	для мер с отверстиями
Державки для проверки и разметки размеров:
от 0 до 80	1	1	-	-
« 60 » 160	1	1	-	-
« 160 » 320	1	-	-	-
Основание с вкладышем	-	-	1	-
(в ред. Изменения № 4, утв. Постановлением Госстандарта СССР от 14.01.1992 № 10) Плоскопараллельные боковики
2	-	-	-	Радиусные боковики:
				h = 2
2	2	-	-	h = 5
2	2	-	-	h = 10
2	2	-	-	h = 15
2	-	-	-	Центровой боковик
-	-	1	-	Чертильный боковик
-	-	1	-	Трехгранная линейка 200 по ГОСТ 8026-75
1 -
-	-	Стяжки	-	-
-	5	Сухари зажимные	-	-
-	2		--------------------------------	<*> По заказу потребителя наборы принадлежностей должны комплектоваться державками № 2 и отдельно любыми принадлежностями из входящих в наборы, а также к наборам для мер с отверстиями отверткой с нормированным усилием.

1.3. Расстояние от рабочей поверхности вкладыша основания до опорной поверхности основания должно быть (30 +/- 0,005) мм.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1а. Наборы принадлежностей должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

(Введен дополнительно, Изм. № 3).

2.1. Конструкция державок должна обеспечивать равномерность зажатия собираемого блока.

Усилие зажатия блока в державке и в стяжках должно быть не менее 350 Н (35 кгс).

2.2. В державках для набора концевых мер с верхним пределом измерения 160 и 320 мм должна быть предусмотрена возможность быстрой подачи зажимного винта.

2.3. Конструкция стяжек должна обеспечивать возможность установки и крепления боковиков или концевых мер общим размером между стягиваемыми концевыми мерами с отверстиями, или между мерой и защитной плиткой, или зажимным сухарем до 25 мм.

2.4. Допуск параллельности рабочих поверхностей вкладыша и опорной поверхности основания — 0,001 мм.

2.5 Допуск плоскостности опорной поверхности основания — 0,002 мм.

2.6. Рабочие и измерительные поверхности боковиков должны соответствовать требованиям, указанным в табл. 3.

Таблица 3

Наименование боковиков	Допуск, мм			Притираемость поверхностей, соприкасающихся с концевыми мерами, к плоским стеклянным пластинам
Наименование боковиков	плоскопараллельности измерительных поверхностей	плоскостности рабочих поверхностей	параллельности образующей измерительной поверхности и поверхности, соприкасающейся с концевыми мерами
Плоскопараллельные	0,00050	-	-	Без интерференционных полос допустимостью оттенков в виде светлых пятен, наблюдаемых в белом свете
Центровые и чертильные	-	0,00030	-
Радиусные:
h = 15 мм	-	0,00030	0,0010
h = 10 мм	-	0,00015	0,0005
Радиусные h = 2 и 5 мм		0,00015	0,0005	Без интерференционных полос и оттенков

Примечание. На расстоянии 0,5 мм от краев плоских поверхностей радиусных, центровых, чертильных и плоскопараллельных боковиков и на образующей радиусных боковиков допускаются завалы.

2.4 — 2.6. (Измененная редакция, Изм. № 1).

2.7. Отклонения суммарного рабочего размера парных радиусных и плоскопараллельных боковиков не должны превышать +/- 0,001 мм.

2.8. Смещение вершины конуса центрового боковика относительно плоскости, соприкасающейся с плоскопараллельными концевыми мерами, не должно превышать 0,01 мм.

2.9. Притупление острия центровых и чертильных боковиков не должно превышать 0,05 мм.

2.10. Боковики и вкладыш основания должны изготовляться из инструментальной легированной стали марки Х по ГОСТ 5950-73, или шарикоподшипниковой стали марки ШХ 15 по ГОСТ 801-78, основание — из чугуна марки СЧ 20 по ГОСТ 1412-85, остальные детали — из стали по ГОСТ 1050-88, ГОСТ 14959-79.

По заказу потребителя центровые и чертильные боковики должны оснащаться твердым сплавом по ГОСТ 3882-74.

2.11. Твердость измерительных поверхностей боковиков и вкладыша основания должна быть не ниже HV 800 — по ГОСТ 2999-75.

2.12. Твердость зажимных сухарей должна быть не ниже HV 695 по ГОСТ 2999-75.

2.13. Параметры шероховатости поверхностей принадлежностей должны соответствовать указанным в табл. 4.

Таблица 4

Наименование поверхности	Параметры шероховатости поверхностей по ГОСТ 2789-73, мкм	Базовая длина, мм
Поверхности боковиков и вкладыша основания, соприкасающиеся с измерительными поверхностями концевых мер или с поверхностями измеряемых изделий	Rz <= 0,100	0,08
Остальные поверхности боковиков и вкладыша основания	Ra <= 0,63	0,8
Опорная поверхность основания	Ra <= 0,32	0,25
Поверхности державок и стяжек, соприкасающиеся с нерабочими поверхностями концевых мер и боковиков	Ra <= 0,63	0,8
Поверхности фасок, подрезки и торца со стороны подрезки боковиков	Ra <= 2,5	0,8

2.14. Исключен с 01.07.1992. - Изменение № 4, утв. Постановлением Госстандарта СССР от 14.01.1992 № 10.

2.15. Нерабочие поверхности державок, стяжек и основания должны иметь коррозионно-стойкие защитные покрытия по ГОСТ 9.032-74 и ГОСТ 9.303-84.

2.16. К наборам принадлежностей должна прилагаться инструкция по эксплуатации ГОСТ 2.601-68.

2.17 Срок сохраняемости принадлежностей — 2 года.

(Измененная редакция, Изм. № 1, 3).

2.18. Полный средний срок службы принадлежностей (кроме боковиков) — не менее 4 лет, боковиков — не менее 2 лет.

Абзац исключен с 01.07.1992. - Изменение № 4, утв. Постановлением Госстандарта СССР от 14.01.1992 № 10.

Критерием предельного состояния является предельный износ рабочих и измерительных поверхностей, который характеризуется невозможностью восстановления механической обработкой.

(Измененная редакция, Изм. № 3).

2.19. Маркировка наборов принадлежностей — по ГОСТ 13762-86.

На всех принадлежностях должен быть нанесен товарный знак изготовителя.

Дополнительно наносят: на державках — пределы измерений, на радиусных боковиках — размер радиуса.

Дополнительная маркировка — по заказу потребителя.

2.20 На футляре или прикрепленной к нему пластине или этикетке должны быть нанесены:

товарный знак изготовителя;

обозначение настоящего стандарта.

2.21. Упаковка наборов принадлежностей — по ГОСТ 13762-86.

Принадлежности должны быть уложены в футляры с гнездами для отдельных принадлежностей и не должны выпадать из своих гнезд при перевертывании закрытого футляра. Для удобства извлечения принадлежностей в гнездах должны быть сделаны выборки.

2.22. Каждый набор должен сопровождаться документом, удостоверяющим его соответствие требованиям настоящего стандарта.

2а. ПРАВИЛА ПРИЕМКИ

2а.1. Для проверки соответствия принадлежностей требованиям настоящего стандарта предприятие-изготовитель должно проводить приемочный контроль, периодические испытания и испытания на надежность.

(Измененная редакция, Изм. № 3).

2а.2. При приемочном контроле все принадлежности проверяют на соответствие требованиям пп. 1.3, 2.1; 2.4 - 2.9, 2.13.

2а.3. Периодичность испытания проводят не реже раза в три года.

Периодическим испытаниям подвергают не менее трех образцов из числа прошедших приемочный контроль на соответствие всем требованиям настоящего стандарта.

При этом показатели пп. 2.17 и 2.18 должны подтверждаться при проведении периодических испытаний по результатам анализа подконтрольной эксплуатации не менее 3 образцов.

Если при испытаниях обнаружено, что наборы соответствуют всем требованиям настоящего стандарта, результаты периодических испытаний считают удовлетворительными.

(Измененная редакция, Изм. № 3).

2б. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

2б.1. Методы и средства поверки принадлежностей к плоскопараллельным концевым мерам длины — по МИ 2066-90.

2б.2. Воздействие климатических факторов внешней среды при транспортировании проверяют в климатических камерах. Испытания проводят в следующем режиме: сначала при температуре плюс (50 +/- 3) °C, затем минус (50 +/- 3) °C и далее при относительной влажности (95 +/- 3)% при температуре 35 °C. Выдержка в климатической камере в каждом режиме 2 ч. После испытаний отклонения образцов не должны превышать значений, указанных в пп. 1.3, 2.4 - 2.9.

2б.3. При проверке влияния транспортной тряски используют стенд, создающий тряску ускорением 30 м/с2 и частотой 80 — 120 ударов в минуту.

Ящики с упакованными наборами принадлежностей крепят к стенду и испытывают при общем числе ударов 15000. После испытаний отклонения образцов не должны превышать значений, указанных в пп. 1.3, 2.4 - 2.9.

2б.2, 2б.3. (Измененная редакция, Изм. № 3).

Разд. 2а, 2б. (Введены дополнительно, Изм. № 1).

3. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

(раздел 3 в ред. Изменения № 4, утв. Постановлением Госстандарта СССР от 14.01.1992 № 10)

Транспортирование и хранение — по ГОСТ 13762-86.

4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

4.1. Изготовитель должен гарантировать соответствие всех выпускаемых наборов принадлежностей требованиям настоящего стандарта при соблюдении условий хранения, транспортирования и эксплуатации.

(Измененная редакция, Изм. № 1).

4.2. Гарантийный срок эксплуатации — 18 мес со дня ввода наборов в эксплуатацию.

(Измененная редакция, Изм. № 2).
