НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ НИЗКОВОЛЬТНЫЕ
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ПЛАВКИМ ВСТАВКАМ ДЛЯ ЗАЩИТЫ ПОЛУПРОВОДНИКОВЫХ УСТРОЙСТВ
ПРИМЕРЫ ТИПОВ СТАНДАРТИЗОВАННЫХ ПЛАВКИХ ВСТАВОК
IEC 60269-4-1:2002 Low-voltage fuses. Part 4-1. Supplementary requirements for fuse-links for the protection of semiconductor devices. Sections I to III. Examples of types of standardized fuse-links (IDT)
ОКП 34 2010
1 июля 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Подготовлен и внесен Техническим комитетом по стандартизации ТК 303 «Изделия электронной техники, материалы и оборудование» на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 октября 2007 г. № 274-ст.
3. Настоящий стандарт идентичен международному стандарту МЭК 60269-4-1:2002 «Предохранители плавкие низковольтные. Часть 4-1. Дополнительные требования к плавким вставкам для защиты полупроводниковых устройств. Разделы I — III. Примеры типов стандартизованных плавких вставок» (IEC 60269-4-1:2002 «Low-voltage fuses. Part 4-1; Supplementary requirements for fuse-links for the protection of semiconductor devices. Sections I to III: Examples of types of standardized low-voltage fuses»).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном Приложении А.
1. Общие положения
Плавкие вставки для защиты полупроводниковых приборов должны соответствовать требованиям, изложенным в соответствующих разделах и пунктах:
МЭК 60269-1:1998 <*>. Низковольтные плавкие предохранители. Часть 1. Общие требования
МЭК 60269-4:1986 <**> Низковольтные плавкие предохранители. Часть 4. Дополнительные требования к плавким вставкам для защиты полупроводниковых устройств.
<*> Заменен на МЭК 60269-1:2006.
<**> Заменен на МЭК 60269-4:2006.
Настоящий стандарт состоит из следующих разделов, в которых приведены характерные примеры размеров плавких вставок:
Раздел I: Плавкие вставки с болтовыми соединениями:
Раздел II: Плавкие вставки с потайными соединениями:
Раздел III: Плавкие вставки с цилиндрическими контактами:
Настоящий стандарт распространяется на размеры, но не на характеристики плавких вставок.
Размеры плавких вставок для защиты полупроводниковых устройств также могут быть приведены в [1], разделы I и III и [2], раздел I.
Плавкие вставки должны соответствовать требованиям МЭК 60269-4 и, кроме того, значения потерь мощности плавкой вставки не должны превышать значений рассеиваемой мощности оснований или держателей плавких предохранителей. Если значения потери мощности плавкой вставки превышают значения рассеиваемой мощности стандартного основания или держателя плавкого предохранителя, то изготовитель должен привести сниженные значения номинальных характеристик.
Раздел IA. Плавкие вставки с болтовыми соединениями типа A
1.1. Область применения
К плавким вставкам с болтовыми соединениями, размеры которых соответствуют требованиям, приведенным на рисунках 1(IA) - 3(IA) настоящего раздела, применяют следующие дополнительные требования.
Значения номинальных напряжений и токи должны быть равны:
- переменное напряжение — от 230 В и ток до 900 А включительно;
- переменное напряжение — от 690 В и ток до 710 А включительно.
| Типовое номинальное напряжение, В | Типовой максимальный номинальный ток, А | A max | B max | D max | E nom | F max | G nom | H nom | J min | K max |
|---|---|---|---|---|---|---|---|---|---|---|
| 230 | 20 | 29 | 8,7 | 47,6 | 6,4 | 0,9 | 38 | 4 | 4,8 | 8,8 |
| 690 | 20 | 55 | 8,7 | 75 | 6,4 | 0,9 | 64,5 | 4 | 4,8 | 8,8 |
| 230 | 180 | 29,2 | 17,7 | 58,4 | 12,7 | 2,5 | 42 | 6,4 | 7,9 | 19,3 |
| 690 | 100 | 50,6 | 17,7 | 79,8 | 12,7 | 2,5 | 63,5 | 6,4 | 7,9 | 19,3 |
| 230 | 450 | 32,6 | 38,2 | 85 | 25,4 | 3,3 | 59 | 10,3 | 13 | 41,5 |
| 690 | 355 | 60 | 38,2 | 114 | 25,4 | 3,3 | 85 | 10,3 | 13 | 41,5 |

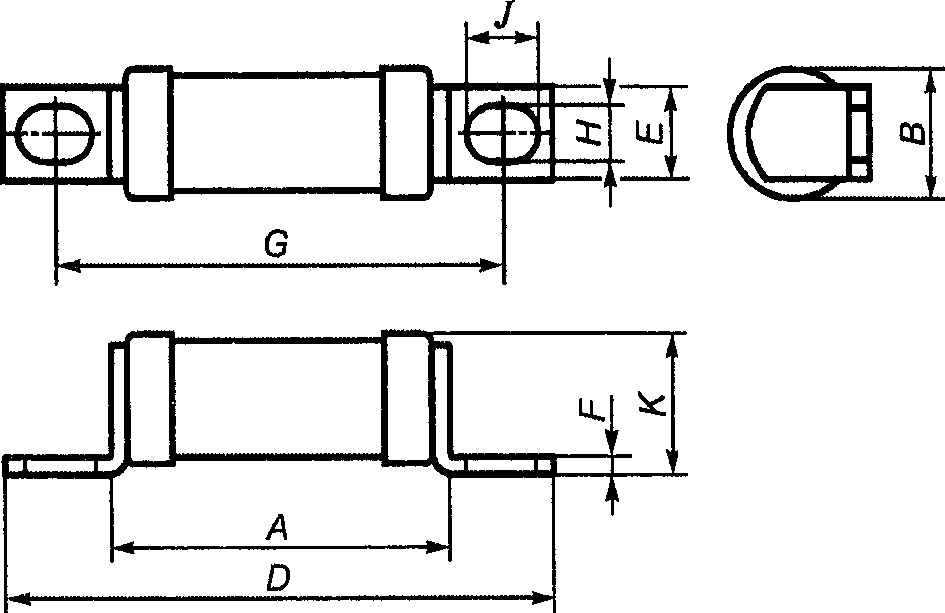

Рисунок 1(IA). Плавкие вставки с одним корпусом
| Типовое номинальное напряжение, В | Типовой максимальный номинальный ток, А | A max | B max | D max | E nom | F nom | G nom | H nom | J min | K max |
|---|---|---|---|---|---|---|---|---|---|---|
| 230 | 900 | 32,6 | 38,2 | 85 | 25,4 | 6,4 | 59 | 10,3 | 13 | 83 |
| 690 | 710 | 60 | 38,2 | 114 | 25,4 | 6,4 | 85 | 10,3 | 13 | 83 |

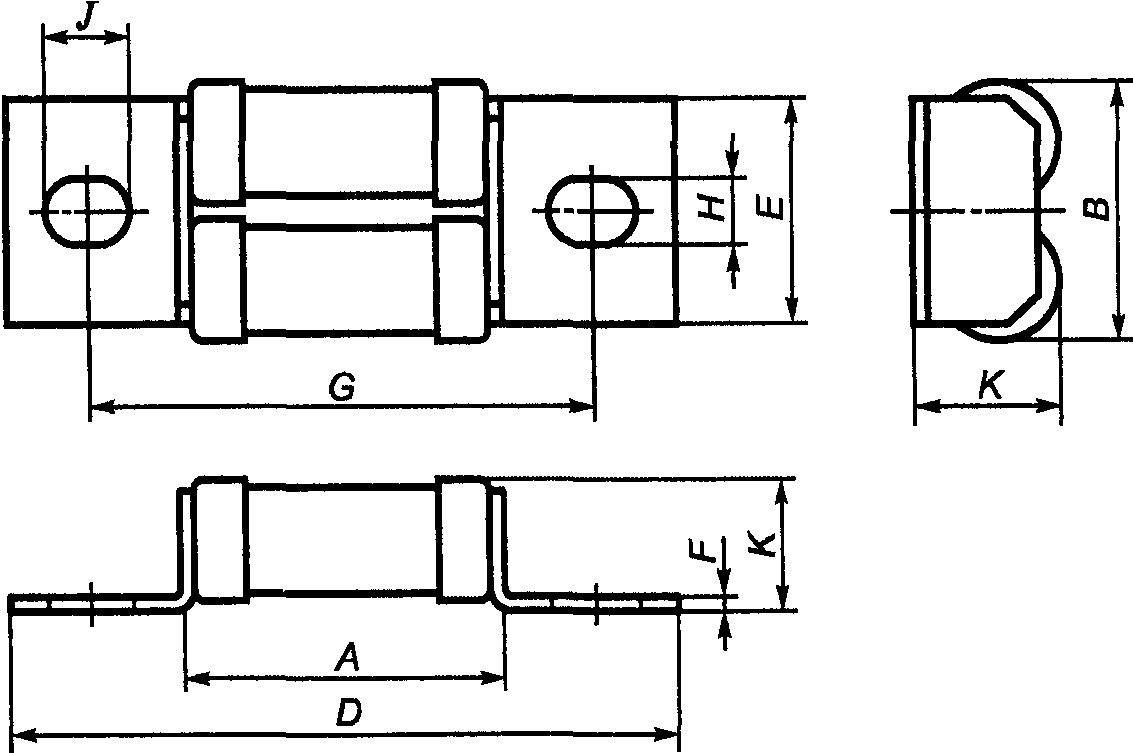

Рисунок 2(IA). Плавкие вставки со сдвоенным корпусом
| Типовое номинальное напряжение, В | Типовой максимальный номинальный ток, А | A max | B max | D max | E nom | F max | G nom | H nom | J min | K max |
|---|---|---|---|---|---|---|---|---|---|---|
| 690 | 200 | 50,6 | 37 | 95 | 32 | 1,6 | 70 | 8,7 | 10,3 | 19,9 |
Рисунок 3(IA). Плавкие вставки с двойным корпусом
7. Стандартные требования к конструкции
7.1. Механическая часть
Размеры плавких вставок приведены на рисунках 1(IA) - 3(IA).
7.1.7. Конструкция плавкой вставки
Для индикации срабатывания допускается применять параллельно плавким вставкам плавкую вставку-индикатор прерывания. Размеры плавких вставок-индикаторов прерывания приведены на рисунке 4(IA).
применять для работающего вспомогательного оборудования)
| Типовое номинальное напряжение, В | A max | B nom | C nom | D max | E nom | F nom | G max |
|---|---|---|---|---|---|---|---|
| 230 | 48 | 0,8 | 6,4 | 5,6 | 19 | 5,6 | 7,9 |
| 690 | 62 | 0,8 | 6,4 | 5,6 | 19 | 5,6 | 7,9 |

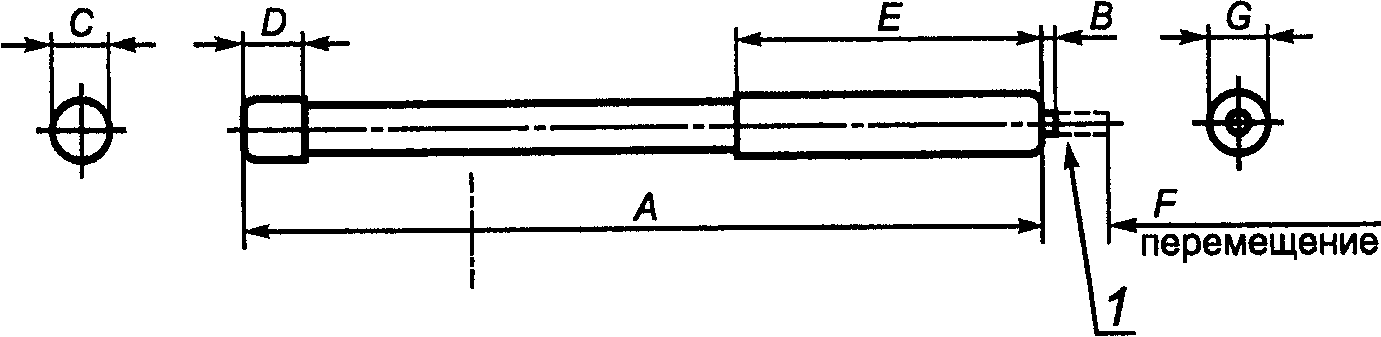

Рисунок 4(IA). Плавкие вставки-индикаторы прерывания
Раздел IB. Плавкие вставки с болтовыми соединениями типа B
1.1. Область применения
К плавким вставкам с болтовыми соединениями, размеры которых соответствуют рисункам 1(IB) и 2(IB) настоящего раздела, применяют следующие дополнительные требования.
| Размер корпуса | e +/- 2 | a 1max | a 2max | b min | e 1max | e 2max | h 1 | +0,3 h 2 0 | 0 i -0,5 |
|---|---|---|---|---|---|---|---|---|---|
| 000 | 80 | 105 | 56 | 20 | 51 | 21 | М8 | 9 | 9 |
| 00 | 80 110 | 105 140 | 56 86 | 20 | 51 | 30 | М10 | 11 | 11 |
<1> Отверстие с резьбой или соответствующее сквозное отверстие для плоских выводов.
<2> Расстояние между выводами.
<4> Ушко для сигнализирующего устройства (если требуется).

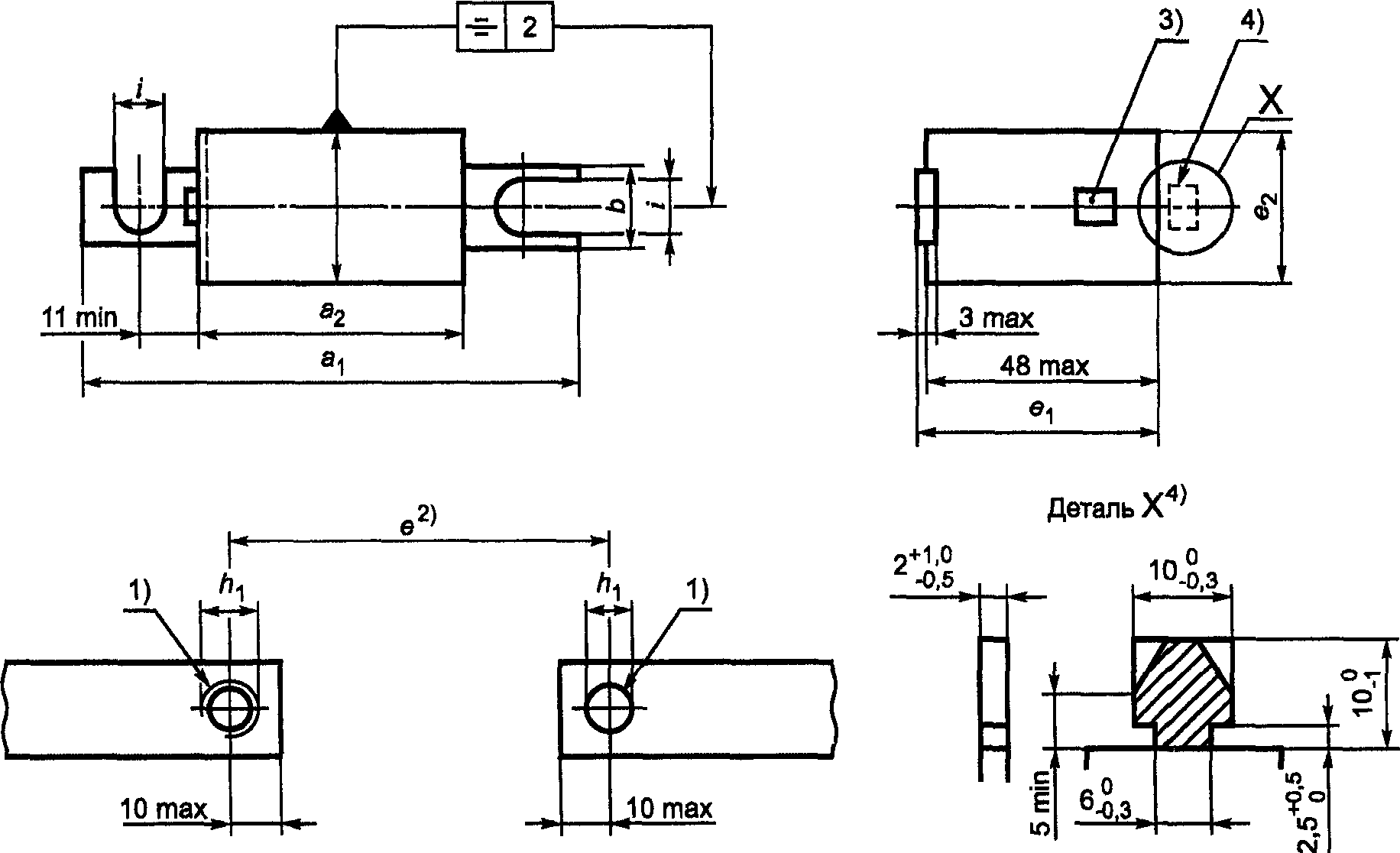

Рисунок 1(IB). Размеры корпусов 000 и 00
| Размер корпуса | e +/- 2 | a 1max | a 2max | b min | e 1max | e 2max | h 1 | +0,3 h 2 0 | 0 i -0,5 |
|---|---|---|---|---|---|---|---|---|---|
| 0 | 80 110 | 110 150 | 50 80 | 19 | 45 | 6,5 | М10 | 11 | 11 |
| 1 | 80 110 | 110 150 | 50 80 | 24 | 53 | 6,5 | М10 | 11 | 11 |
| 2 | 80 110 | 110 150 | 50 80 | 24 | 61 | 6,5 | М10 | 11 | 11 |
| 3 | 80 110 | 110 150 | 50 80 | 29 | 76 | 6,5 | М12 <7> | 13 | 13 <8> |
<1> Отверстие с резьбой или соответствующее сквозное отверстие для плоских выводов.
<2> Расстояние между выводами.
<3> Индикатор (если требуется).
<4> Сигнализирующее устройство, положение A или B (если требуется).
<5> Другие положения C, D и E для ушка для сигнализирующего устройства (если требуется).
<6> Зажимающие лепестки с размерами, соответствующими [1], рисунок 1(I) (если требуется).
<8> Размер 11 также возможен для М10.
Рисунок 2(IB). Размеры корпусов 0, 1, 2 и 3
7.1. Механическая часть
Размеры плавких вставок приведены на рисунках 1(IB) и 2(IB).
Плавкие вставки с другими крепежными размерами, например, расширенными отверстиями, продольными или поперечными пазами, должны согласовываться между изготовителем и потребителем.
7.1.7. Конструкция плавкой вставки
Если плавкие вставки предназначены для индикации, то положение индикатора должно быть согласовано между изготовителем и потребителем.
Раздел IC. Плавкие вставки с болтовыми соединениями типа C
1.1. Область применения
К плавким вставкам с болтовыми соединениями, размеры которых соответствуют рисунку 1(IC), применяют следующие дополнительные требования.
Их номинальные напряжения и токи должны быть равны:
- переменное напряжение — от 130 В и ток до 1000 А включительно;
- переменное напряжение — от 250 В и ток до 800 А включительно;
- переменное напряжение — от 500 В и ток до 1200 А включительно;
- переменное напряжение — от 700 В и ток до 600 А включительно;
- переменное напряжение — от 1000 В и ток до 800 А включительно.
| Номинальное напряжение, В | Номинальный ток, А | A max | B nom | B 1max | B 2min | C max | D max | E max | F min | G max | H max |
| 130 | 65 — 400 | 69,1 | 52,4 | 57,5 | 45 | 31 | 29,1 | 5,2 | 22,6 | 8,3 | 11,9 |
| 450 — 1000 | 90,6 | 62,0 | 67 | 47,5 | 33,4 | 40,9 | 6,8 | 25,8 | 10,7 | 12,3 | |
| 250 | 35 — 60 | 82,6 | 61,9 | 67,5 | 55,5 | 42,9 | 21 | 3,6 | 19,5 | 9,1 | 14,1 |
| 65 — 200 | 81,1 | 60,3 | 64 | 54 | 42,9 | 31,8 | 5,2 | 25,8 | 9,1 | 12,3 | |
| 225 — 800 | 99,2 | 70,6 | 79 | 55,5 | 42,1 | 51,2 | 6,8 | 38,5 | 12,3 | 20,2 | |
| 500 | 35 — 60 | 82,6 | 62,7 | 67,5 | 54 | 42,9 | 21 | 3,6 | 19,5 | 9,1 | 13,6 |
| 65 — 100 | 93,5 | 73,0 | 79 | 66,5 | 55,6 | 25,8 | 3,7 | 19,5 | 9,3 | 17,9 | |
| 110 — 200 | 93,8 | 73,0 | 76,5 | 66,5 | 55,7 | 31,4 | 5,2 | 25,8 | 9,1 | 15,5 | |
| 225 — 400 | 111,9 | 83,3 | 89 | 68 | 54,8 | 38,5 | 6,8 | 25,8 | 11,4 | 19,9 | |
| 450 — 600 | 115,6 | 86,5 | 91,5 | 69 | 58 | 51,2 | 6,8 | 38,5 | 12,3 | 20,2 | |
| 700 — 800 | 166 | 110,0 | 128 | 85,5 | 58 | 63,9 | 10,1 | 51,2 | 15,9 | 33,4 | |
| 900 — 1200 | 178,6 | 127,0 | 140 | 110 | 84,2 | 77,4 | 11,5 | 60,7 | 17,9 | 30,6 | |
| 700 | 35 — 60 | 112,6 | 92,1 | 100 | 72 | 74,6 | 25,8 | 5,2 | 25,8 | 10,7 | 19,8 |
| 65 — 100 | 113,6 | 92,1 | 95,5 | 72 | 74,6 | 31,4 | 5,2 | 25,8 | 10,7 | 18,6 | |
| 110 — 200 | 131 | 102,4 | 108 | 72 | 73,8 | 38,5 | 6,8 | 25,8 | 12,3 | 21 | |
| 225 — 400 | 131 | 102,4 | 111 | 73 | 73,8 | 51,2 | 6,8 | 38,5 | 14,7 | 20,2 | |
| 450 — 600 | 181,6 | 129,4 | 147 | 81 | 73,9 | 63,9 | 10,1 | 51,2 | 16,3 | 0,4 | |
| 1000 | 35 — 60 | 128,6 | 108,0 | 111 | 98 | 90,5 | 25,8 | 5,2 | 19,5 | 8,3 | 9,9 |
| 65 — 100 | 128,6 | 108,0 | 111 | 104 | 90,5 | 31,4 | 5,2 | 25,8 | 9,3 | 10,7 | |
| 110 — 200 | 146,9 | 118,4 | 123 | 104 | 89,7 | 39,3 | 6,8 | 25,8 | 11,7 | 12,3 | |
| 225 — 400 | 148,1 | 118,4 | 124 | 104 | 90,5 | 51,2 | 6,8 | 38,5 | 11,4 | 20,1 | |
| 450 — 800 | 197,7 | 150,8 | 154 | 117 | 101,6 | 89,8 | 10,1 | 51,2 | 16,3 | 30,9 |

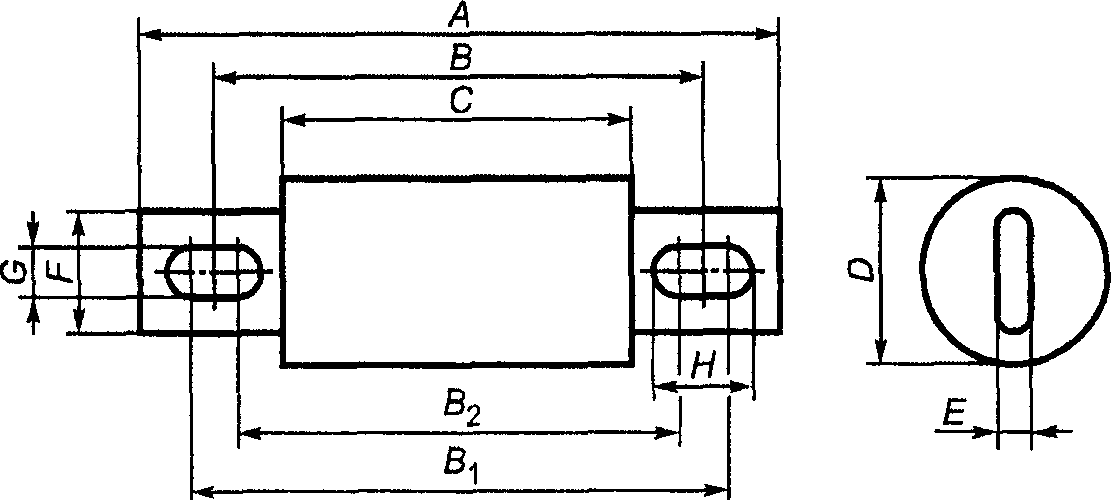

Рисунок 1(IC). Плавкие вставки под болты типа C
7.1. Механическая часть
Размеры плавких вставок приведены на рисунке 1(IC).
Раздел IIA. Плавкие вставки с потайными соединениями типа A
1.1. Область применения
К плавким вставкам с потайными соединениями, размеры которых приведены на рисунке 1(IIA) применяют следующие дополнительные требования: номинальные токи до 5000 А включительно и номинальные напряжения до 1250 В включительно.
<1> Минимальное расстояние между монтажной поверхностью и конструктивными элементами плавкого предохранителя.
| Размер корпуса | Предпочтительное максимальное номинальное напряжение, В | Предпочтительный максимальный номинальный ток, А | L max | B max | C min | D | E | |
| резьба | минимальная глубина | |||||||
| 00 | 690 | 400 | 65 | 30 x 48 | 15 | М8 | 5 | 0,2 |
| 01 | 690 | 630 | 53 | 45 | 17 | М8 | 5 | 0,2 |
| 01 | 1000 | 500 | 77 | 45 | 17 | М8 | 5 | 0,2 |
| 01 | 1250 | 400 | 82 | 45 | 17 | М8 | 5 | 0,2 |
| 1 | 690 | 1000 | 53 | 53 | 19 | М8 | 8 | 0,3 |
| 1 | 1000 | 800 | 77 | 53 | 19 | М8 | 8 | 0,3 |
| 1 | 1250 | 630 | 82 | 53 | 19 | М8 | 8 | 0,3 |
| 2 | 690 | 1600 | 53 | 61 | 23 | М10 | 9 | 0,4 |
| 2 | 1000 | 1250 | 77 | 61 | 23 | М10 | 9 | 0,4 |
| 2 | 1250 | 1000 | 82 | 61 | 23 | М10 | 9 | 0,4 |
| 3 | 690 | 2500 | 53 | 76 | 28 | М12 | 9 | 0,5 |
| 3 | 1000 | 2000 | 93 | 76 | 28 | М12 | 9 | 0,5 |
| 3 | 1250 | 1600 | 99 | 76 | 28 | М12 | 9 | 0,5 |
| 4 отверстия | ||||||||
| 4 | 690 | 5000 | 67 | 115 | 50 | М10 | 9 | 2,0 |
| 4 | 1000 | 4000 | 89 | 115 | 50 | М10 | 9 | 2,0 |
| 4 | 1250 | 3150 | 110 | 115 | 50 | М10 | 9 | 2,0 |
| 2 отверстия | ||||||||
| 4 | 690 | 5000 | 94 | 115 | 50 | М12 | 10 | 2,0 |
| 4 | 1000 | 4000 | 100 | 115 | 50 | М12 | 10 | 2,0 |
| 4 | 1250 | 3150 | 120 | 115 | 50 | М12 | 10 | 2,0 |

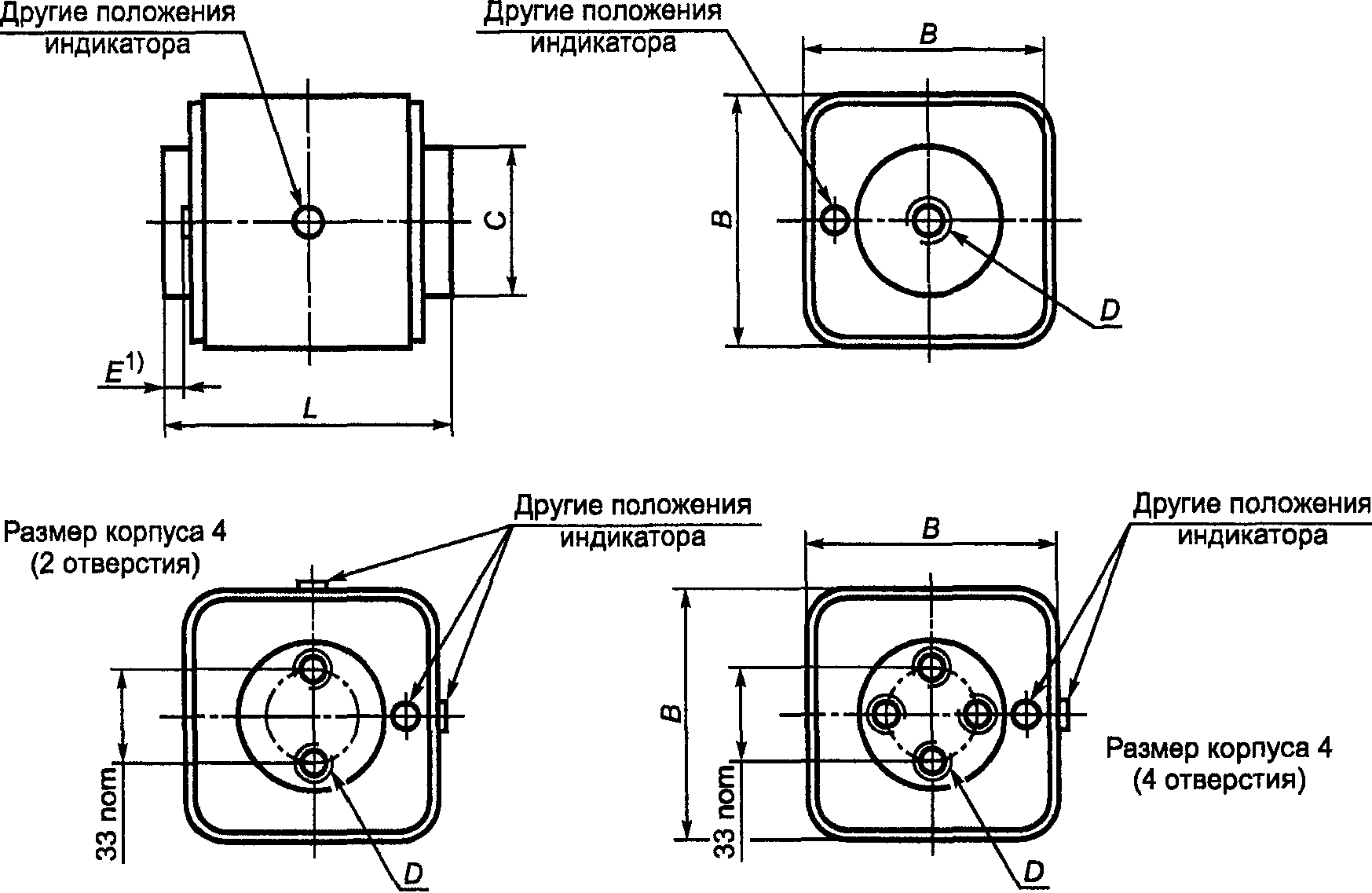

с потайными соединениями
7.1. Механическая часть
Размеры плавкой вставки приведены на рисунке 1(IIA).
7.1.7. Конструкция плавкой вставки
Плавкие вставки могут иметь индикаторы, их стандартные положения приведены на рисунке 1(IIA).
Раздел IIB. Плавкие вставки с потайными соединениями типа B
1.1. Область применения
К плавким вставкам с потайными соединениями, размеры которых приведены на рисунке 1(IIB), применяют следующие дополнительные требования.
Их номинальные напряжения и токи равны:
- переменное напряжение от 130 или 150 В и ток до 6000 А включительно;
- переменное напряжение от 250 В и ток до 4500 А включительно;
- переменное напряжение от 600 В и ток до 2000 А включительно.
| Номинальное напряжение, В | Номинальный ток, А | A max | D max | C max | D max | Резьба, дюймы <*> | Крепящие винты |
|---|
130/150 1000 — 2000 49,2 51,2 25,8 3/8 \supset \supset \prime\prime - 24 \times 1/2\prime\prime 2
2500 - 3000 49,2 76,6 38,5 1/2" - 20 x 1/2" 2 3500 - 4000 49,2 89,5 38,5 38,5 1/2" - 20 x 1/2" 4 5000 - 6000 61,9 146,5 38,5 38,5 1/2" - 20 x 1/2" 6
250 800 — 1200 67,4 76,6 38,5 3/8 \supset \supset \prime\prime - 24 \times 1/2\prime\prime 2
1500 — 2500 67,4 88,5 38,5 38,5 3/8 \supset \supset \prime\prime - 24 \times 1/2\prime\prime 4
3000 — 4500 67,4 114,7 38,5 38,5 1/2» — 20 x 1/2» 4
600 700 — 800 103,2 76,6 38,5 3/8 \supset \supset \prime\prime - 24 \times 1/2\prime\prime 2
1000 — 1200 103,2 89,5 38,5 38,5 3/8 \supset \supset \prime\prime - 24 \times 1/2\prime\prime 4
1500 — 2000 103,2 114,7 38,5 38,5 1/2» — 20 x 1/2 4
<*> Диаметр — число витков в дюймах x глубину.
с потайными соединениями типа B
7.1. Механическая часть
Размеры плавких вставок приведены на рисунке 1(IIB).
Раздел IIIA. Плавкие вставки с цилиндрическими контактными колпачками типа A
1.1. Область применения
К плавким вставкам с цилиндрическими колпачками, размеры которых приведены на рисунке 1(IIIA), применяют следующие дополнительные требования.
Их номинальные напряжения и токи равны:
- переменное напряжение от 130 В или 150 В и ток до 60 А включительно;
- переменное напряжение от 600 В и ток до 30 А включительно;
- переменное напряжение от 1000 В и ток до 30 А включительно.
<1> Заданные допуски цилиндрической части не должны превышаться.
<2> Диаметр трубки между колпачками не должен превышать диаметра C.
| Максимальное номинальное напряжение, В | Максимальный номинальный ток, А | A | b max | c | d min | r |
|---|---|---|---|---|---|---|
| 130/150 | 35 — 60 | +0,6 51 -1 | 15,9 | 20,6 +/- 0,175 | 6 | 2 +/- 1 |
| 600 | 1 — 30 | +0,6 127 -3 | 16,2 | 20,6 + 0,1 -0,2 | 11 | 2 +/- 1 |
| 1000 | 1 — 30 | +0,6 66,7 -2 | 16,2 | 14,5 +/- 0,1 | 11 | 2 +/- 1 |
контактными колпачками типа A
7.1. Механическая часть
Размеры плавких вставок приведены на рисунке 1(IIIA).
Примечание. Размеры плавких вставок с цилиндрическими контактными колпачками приведены также в [1], раздел III размеры 10 x 38, 14 x 51, 22 x 58 и раздел V.
(обязательное)
РОССИЙСКОЙ ФЕДЕРАЦИИ ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ
| Обозначение ссылочного международного стандарта | Обозначение и наименование соответствующего национального стандарта Российской Федерации |
|---|---|
| МЭК 60269-1:2006 | ГОСТ Р 50339.0-2003. Низковольтные плавкие предохранители. Часть 1. Общие требования |
| МЭК 60269-4:2006 | ГОСТ Р 50339.4-92. Низковольтные плавкие предохранители. Часть 4. Дополнительные требования к плавким предохранителям для защиты полупроводниковых устройств |
БИБЛИОГРАФИЯ
1. МЭК 60269-2-1:1987. Низковольтные плавкие предохранители. Часть 2-1. Дополнительные требования к плавким предохранителям промышленного назначения. Разделы 1 — 3
2. МЭК 269-3-1:1994. Низковольтные плавкие предохранители. Часть 3-1. Дополнительные требования к плавким предохранителям для эксплуатации неквалифицированным персоналом (плавкие предохранители бытового и аналогичного назначения). Разделы 1 — 4.
------------------------------------------------------------------
