МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ НИЗКОВОЛЬТНЫЕ

ЧАСТЬ 4-1

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ПЛАВКИМ ВСТАВКАМ ДЛЯ ЗАЩИТЫ ПОЛУПРОВОДНИКОВЫХ УСТРОЙСТВ

РАЗДЕЛЫ I — III

ПРИМЕРЫ ТИПОВ СТАНДАРТИЗОВАННЫХ ПЛАВКИХ ВСТАВОК

Low-voltage fuses. Part 4-1. Supplementary requirements for fuse-links for the protection of semiconductor devices. Sections I to III. Examples of types of standardized fuse-links

(IEC 60269-4-1:2002, IDT)

ГОСТ IEC 60269-4-1-2011

Группа Е71

МКС 29.120.50

Дата введения

1 января 2013 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ).

2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 29 ноября 2011 г. № 40).

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт

4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1356-ст межгосударственный стандарт ГОСТ IEC 60269-4-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.

5. Настоящий стандарт идентичен международному стандарту IEC 60269-4-1:2002 Low-voltage fuses — Part 4-1: Supplementary requirements for fuse-links for the protection of semiconductor devices — Sections I to III: Examples of types of standardized fuse-links (Предохранители плавкие низковольтные. Часть 4-1. Дополнительные требования к плавким вставкам для защиты полупроводниковых устройств. Разделы I — III. Примеры типов стандартизованных плавких вставок).

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.

Степень соответствия — идентичная (IDT).

Стандарт подготовлен на основе применения ГОСТ Р МЭК 60269-4-1-2007.

6. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Общие положения

Плавкие вставки для защиты полупроводниковых приборов должны соответствовать требованиям, изложенным в соответствующих разделах и пунктах:

IEC 60269-1:1998 Low-voltage fuses — Part 1: General requirements (Низковольтные плавкие предохранители. Часть 1. Общие требования)

IEC 60269-4:1986 Low-voltage fuses — Part 4: Supplementary requirements for fuse-links for the protection of semiconductor devices (Низковольтные плавкие предохранители. Часть 4. Дополнительные требования к плавким вставкам для защиты полупроводниковых устройств).

Настоящий стандарт состоит из следующих разделов, в которых приведены характерные примеры размеров плавких вставок:

Раздел I: Плавкие вставки с болтовыми соединениями:

тип A;

тип B;

тип C.

Раздел II: Плавкие вставки с потайными соединениями:

тип A;

тип B.

Раздел III: Плавкие вставки с цилиндрическими контактами:

тип A.

Настоящий стандарт распространяется на размеры, но не на характеристики плавких вставок.

Размеры плавких вставок для защиты полупроводниковых устройств также могут быть приведены в [1], разделы I и III, и [2], раздел I.

Плавкие вставки должны соответствовать требованиям IEC 60269-4, и, кроме того, значения потерь мощности плавкой вставки не должны превышать значений рассеиваемой мощности оснований или держателей плавких предохранителей. Если значения потери мощности плавкой вставки превышают значения рассеиваемой мощности стандартного основания или держателя плавкого предохранителя, то изготовитель должен привести сниженные значения номинальных характеристик.

Раздел IA. Плавкие вставки с болтовыми соединениями типа A

1.1. Область применения

К плавким вставкам с болтовыми соединениями, размеры которых соответствуют требованиям, приведенным на рисунках 1 (IA) - 3 (IA) настоящего раздела, применяют следующие дополнительные требования.

Значения номинальных напряжений и токи должны быть равны:

  • переменное напряжение — от 230 В и ток до 900 А включительно;
  • переменное напряжение — от 690 В и ток до 710 А включительно.

7. Стандартные требования к конструкции

7.1. Механическая часть

Размеры плавких вставок приведены на рисунках 1 (IA) - 3 (IA).

7.1.7. Конструкция плавкой вставки

Для индикации срабатывания допускается применять параллельно плавким вставкам плавкую вставку — индикатор прерывания. Размеры плавких вставок — индикаторов прерывания приведены на рисунке 4 (IA).

7.1.7. Конструкция плавкой вставки

Размеры в миллиметрах

Типовое номинальное напряжение, В Типовой максимальный номинальный ток, А A_{max} B_{max} D_{max} E_{nom} F_{max} G_{nom} H_{nom} J_{min} K_{max}
230 20 29 8,7 47,6 6,4 0,9 38 4 4,8 8,8
690 20 55 8,7 75 6,4 0,9 64,5 4 4,8 8,8
230 180 29,2 17,7 58,4 12,7 2,5 42 6,4 7,9 19,3
690 100 50,6 17,7 79,8 12,7 2,5 63,5 6,4 7,9 19,3
230 450 32,6 38,2 85 25,4 3,3 59 10,3 13 41,5
690 355 60 38,2 114 25,4 3,3 85 10,3 13 41,5

Рисунок 1 (IA). Плавкие вставки с одним корпусом

7.1.7. Конструкция плавкой вставки

Размеры в миллиметрах

Типовое номинальное напряжение, В Типовой максимальный номинальный ток, А A_{max} B_{max} D_{max} E_{nom} F_{nom} G_{nom} H_{nom} J_{min} K_{max}
230 900 32,6 38,2 85 25,4 6,4 59 10,3 13 83
690 710 60 38,2 114 25,4 6,4 85 10,3 13 83

Рисунок 2 (IA). Плавкие вставки со сдвоенным корпусом

7.1.7. Конструкция плавкой вставки

Размеры в миллиметрах

Типовое номинальное напряжение, В Типовой максимальный номинальный ток, А A_{max} B_{max} D_{max} E_{nom} F_{max} G_{nom} H_{nom} J_{min} K_{max}
690 200 50,6 37 95 32 1,6 70 8,7 10,3 19,9

Рисунок 3 (IA). Плавкие вставки с двойным корпусом

7.1.7. Конструкция плавкой вставки

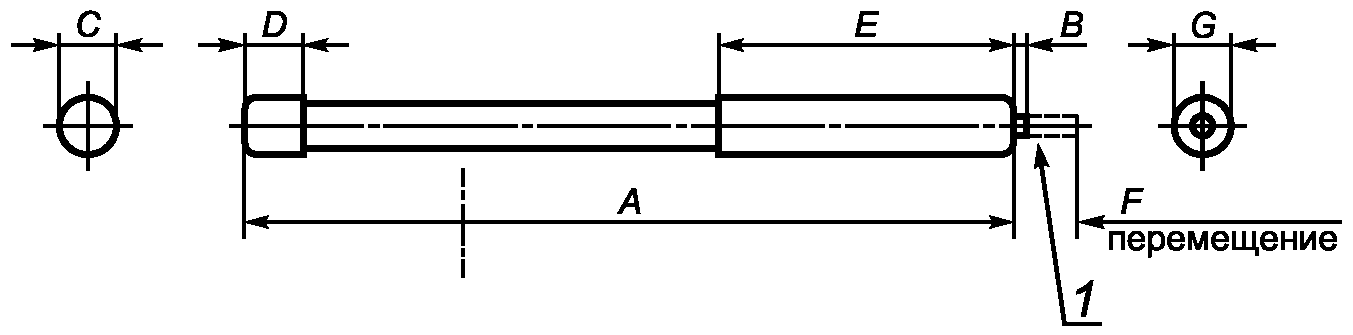

1 — боек; освобождается при срабатывании (также можно
применять для работающего вспомогательного оборудования)

Размеры в миллиметрах

Типовое номинальное напряжение, В A_{max} B_{nom} C_{nom} D_{max} E_{nom} F_{nom} G_{max}
230 48 0,8 6,4 5,6 19 5,6 7,9
690 62 0,8 6,4 5,6 19 5,6 7,9

Рисунок 4 (IA). Плавкие вставки — индикаторы прерывания

Раздел IB. Плавкие вставки с болтовыми соединениями типа B

1.1. Область применения

К плавким вставкам с болтовыми соединениями, размеры которых соответствуют рисункам 1 (IB) и 2 (IB) настоящего раздела, применяют следующие дополнительные требования.

7.1. Механическая часть

Размеры плавких вставок приведены на рисунках 1 (IB) и 2 (IB).

Плавкие вставки с другими крепежными размерами, например расширенными отверстиями, продольными или поперечными пазами, должны согласовываться между изготовителем и потребителем.

7.1.7. Конструкция плавкой вставки

Если плавкие вставки предназначены для индикации, то положение индикатора должно быть согласовано между изготовителем и потребителем.

7.1.7. Конструкция плавкой вставки

Размеры в миллиметрах

Размер корпуса e +/- 2 a_{1max} a_{2max} b_{min} e_{1max} e_{2max} h_{1} h_{20}^{+ 0,3} i_{- 0,5}^{0}
000 80 105 56 20 51 21 М8 9 9
00 80
110		 105
140		 56
86		 20 51 30 М10 11 11

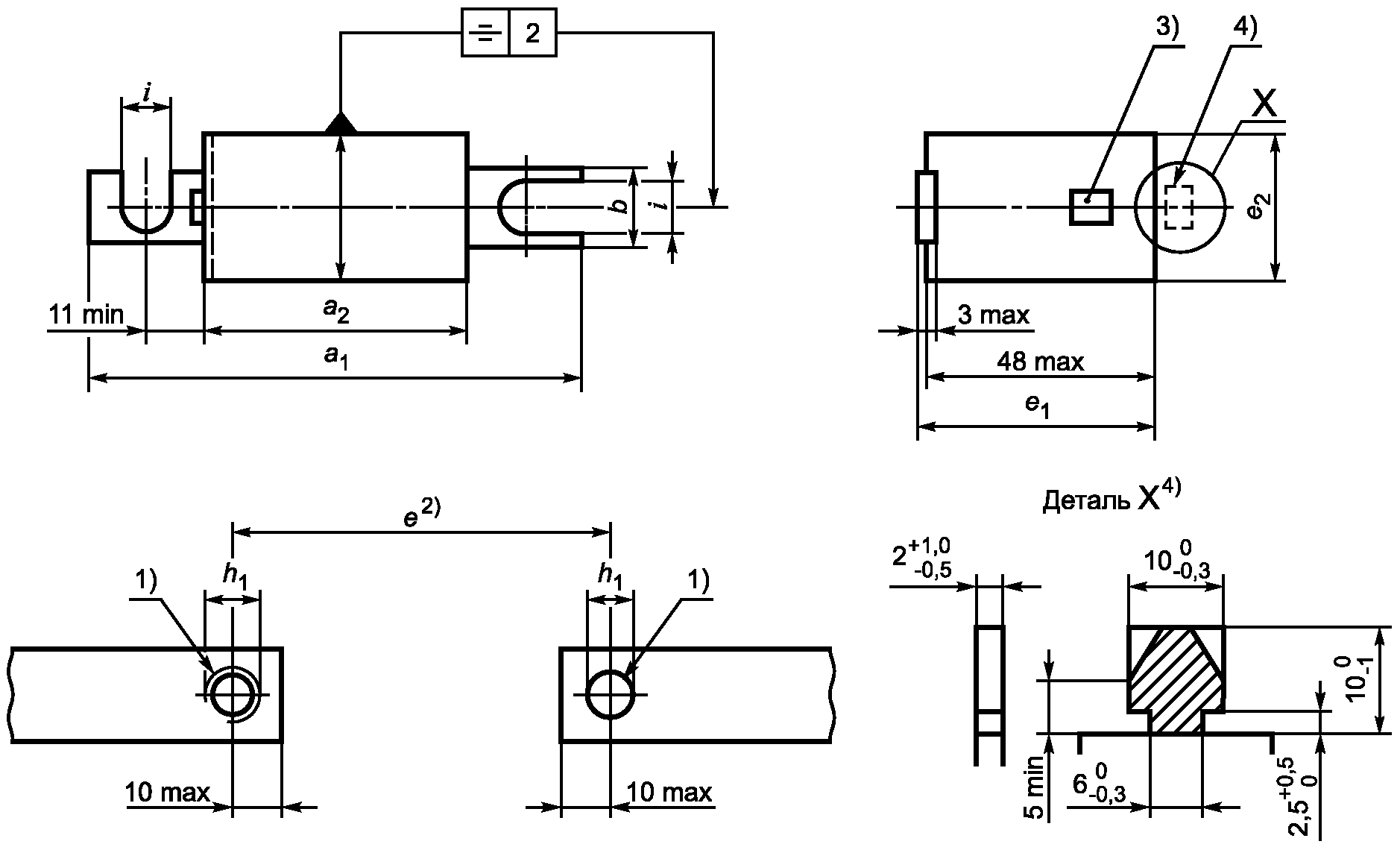

<1> Отверстие с резьбой или соответствующее сквозное отверстие для плоских выводов.

<2> Расстояние между выводами.

<3> Индикатор.

<4> Ушко для сигнализирующего устройства (если требуется).

Рисунок 1 (IB). Размеры корпусов 000 и 00

7.1.7. Конструкция плавкой вставки

Размеры в миллиметрах

Размер корпуса e +/- 2 a_{1max} a_{2max} b_{min} e_{1max} e_{2max} h_{1} h_{20}^{+ 0,3} i_{- 0,5}^{0}
0 80
110		 110
150		 50
80		 19 45 6,5 М10 11 11
1 80
110		 110
150		 50
80		 24 53 6,5 М10 11 11
2 80
110		 110
150		 50
80		 24 61 6,5 М10 11 11
3 80
110		 110
150		 50
80		 29 76 6,5 М12 <7> 13 13 <8>

<1> Отверстие с резьбой или соответствующее сквозное отверстие для плоских выводов.

<2> Расстояние между выводами.

<3> Индикатор (если требуется).

<4> Сигнализирующее устройство, положение A или B (если требуется).

<5> Другие положения C, D и E для ушка для сигнализирующего устройства (если требуется).

<6> Зажимающие лепестки с размерами, соответствующими [1], рисунок 1(I) (если требуется).

<7> Также возможно М10.

<8> Размер 11 также возможен для М10.

Рисунок 2 (IB). Размеры корпусов 0, 1, 2 и 3

Раздел IC. Плавкие вставки с болтовыми соединениями типа C

1.1. Область применения

К плавким вставкам с болтовыми соединениями, размеры которых соответствуют рисунку 1 (IC), применяют следующие дополнительные требования.

Их номинальные напряжения и токи должны быть равны:

  • переменное напряжение — от 130 В и ток до 1000 А включительно;
  • переменное напряжение — от 250 В и ток до 800 А включительно;
  • переменное напряжение — от 500 В и ток до 1200 А включительно;
  • переменное напряжение — от 700 В и ток до 600 А включительно;
  • переменное напряжение — от 1000 В и ток до 800 А включительно.

7.1. Механическая часть

Размеры плавких вставок приведены на рисунке 1 (IC).

7.1. Механическая часть

Размеры в миллиметрах

Номинальное напряжение, ВНоминальный ток, АA_{max}B_{nom}B_{1max}B_{2min}C_{max}D_{max}E_{max}F_{min}G_{max}H_{max}
13065 — 40069,152,457,5453129,15,222,68,311,9
450 — 100090,662,06747,533,440,96,825,810,712,3
25035 — 6082,661,967,555,542,9213,619,59,114,1
65 — 20081,160,3645442,931,85,225,89,112,3
225 — 80099,270,67955,542,151,26,838,512,320,2
50035 — 6082,662,767,55442,9213,619,59,113,6
65 — 10093,573,07966,555,625,83,719,59,317,9
110 — 20093,873,076,566,555,731,45,225,89,115,5
225 — 400111,983,3896854,838,56,825,811,419,9
450 — 600115,686,591,5695851,26,838,512,320,2
700 — 800166110,012885,55863,910,151,215,933,4
900 — 1200178,6127,014011084,277,411,560,717,930,6
70035 — 60112,692,11007274,625,85,225,810,719,8
65 — 100113,692,195,57274,631,45,225,810,718,6
110 — 200131102,41087273,838,56,825,812,321
225 — 400131102,41117373,851,26,838,514,720,2
450 — 600181,6129,41478173,963,910,151,216,30,4
100035 — 60128,6108,01119890,525,85,219,58,39,9
65 — 100128,6108,011110490,531,45,225,89,310,7
110 — 200146,9118,412310489,739,36,825,811,712,3
225 — 400148,1118,412410490,551,26,838,511,420,1
450 — 800197,7150,8154117101,689,810,151,216,330,9

Рисунок 1 (IC). Плавкие вставки под болты типа C

Раздел IIA. Плавкие вставки с потайными соединениями типа A

1.1. Область применения

К плавким вставкам с потайными соединениями, размеры которых приведены на рисунке 1 (IIA), применяют следующие дополнительные требования: номинальные токи до 5000 А включительно и номинальные напряжения до 1250 В включительно.

7.1. Механическая часть

Размеры плавкой вставки приведены на рисунке 1 (IIA).

7.1.7. Конструкция плавкой вставки

Плавкие вставки могут иметь индикаторы, их стандартные положения приведены на рисунке 1 (IIA).

7.1.7. Конструкция плавкой вставки

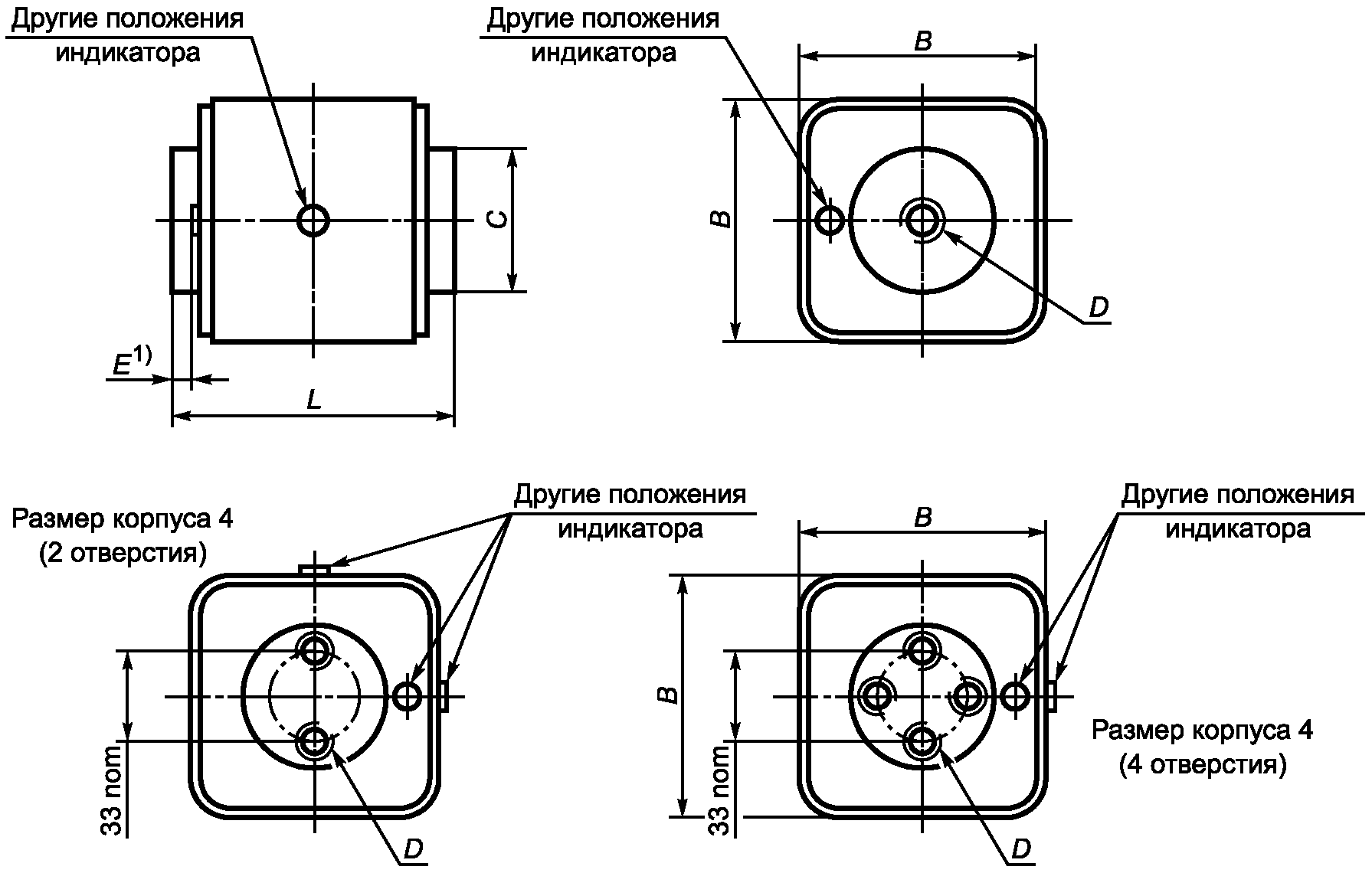

<1> Минимальное расстояние между монтажной поверхностью и конструктивными элементами плавкого предохранителя.

Размеры в миллиметрах

Размер корпусаПредпочтительное максимальное номинальное напряжение, ВПредпочтительный максимальный номинальный ток, АL_{max}B_{max}C_{min}DE
РезьбаМинимальная глубина
006904006530 x 4815М850,2
01690630534517М850,2
011000500774517М850,2
011250400824517М850,2
16901000535319М880,3
11000800775319М880,3
11250630825319М880,3
26901600536123М1090,4
210001250776123М1090,4
212501000826123М1090,4
36902500537628М1290,5
310002000937628М1290,5
312501600997628М1290,5
4 отверстия
469050006711550М1092,0
4100040008911550М1092,0
41250315011011550М1092,0
2 отверстия
469050009411550М12102,0
41000400010011550М12102,0
41250315012011550М12102,0

Рисунок 1 (IIA). Плавкие вставки типа A

с потайными соединениями

Раздел IIB. Плавкие вставки с потайными соединениями типа B

1.1. Область применения

К плавким вставкам с потайными соединениями, размеры которых приведены на рисунке 1 (IIB), применяют следующие дополнительные требования.

Их номинальные напряжения и токи равны:

  • переменное напряжение от 130 или 150 В и ток до 6000 А включительно;
  • переменное напряжение от 250 В и ток до 4500 А включительно;
  • переменное напряжение от 600 В и ток до 2000 А включительно.

7.1. Механическая часть

Размеры плавких вставок приведены на рисунке 1 (IIB).

7.1. Механическая часть

Размеры в миллиметрах

Номинальное напряжение, В

Номинальный ток, А

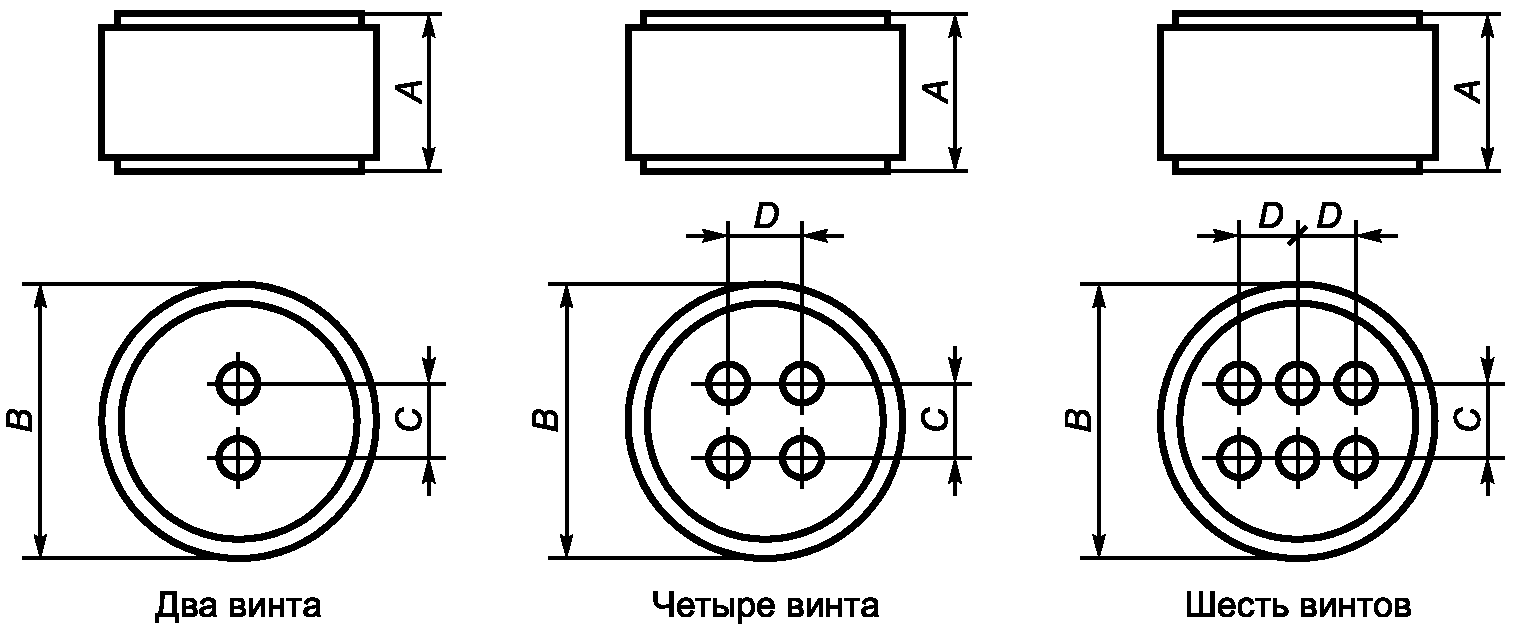

A_{max}D_{max}C_{max}D_{max}Резьба, дюймы <*>Крепящие винты130/1501000 — 2000
49,251,225,83/8 7.1. Механическая часть « — 24 x 1/2»22500 — 300049,2
76,638,51/2» — 20 x 1/2»23500 — 400049,2
89,538,538,51/2» — 20 x 1/2»45000 — 600061,9
146,538,538,51/2» — 20 x 1/2»6250800 — 1200
67,476,638,53/8 7.1. Механическая часть « — 24 x 1/2»21500 — 250067,4
88,538,538,53/8 7.1. Механическая часть « — 24 x 1/2»43000 — 450067,4
114,738,538,51/2» — 20 x 1/2»4600700 — 800
103,276,638,53/8 7.1. Механическая часть « — 24 x 1/2»21000 — 1200103,2
89,538,538,53/8 7.1. Механическая часть « — 24 x 1/2»41500 — 2000103,2
114,738,538,51/2» — 20 x 1/24<*> Диаметр — число витков в дюймах \times глубину.
Рисунок 1 (IIB). Плавкие вставки

с потайными соединениями типа B

Раздел IIIA. Плавкие вставки с цилиндрическими контактными колпачками типа A

1.1. Область применения

К плавким вставкам с цилиндрическими колпачками, размеры которых приведены на рисунке 1 (IIIA), применяют следующие дополнительные требования.

Их номинальные напряжения и токи равны:

  • переменное напряжение от 130 В или 150 В и ток до 60 А включительно;
  • переменное напряжение от 600 В и ток до 30 А включительно;
  • переменное напряжение от 1000 В и ток до 30 А включительно.

7.1. Механическая часть

Размеры плавких вставок приведены на рисунке 1 (IIIA).

Примечание. Размеры плавких вставок с цилиндрическими контактными колпачками приведены также в [1], раздел III: размеры 10 x 38, 14 x 51, 22 x 58 и раздел V.

7.1. Механическая часть

<1> Заданные допуски цилиндрической части не должны превышаться.

<2> Диаметр трубки между колпачками не должен превышать диаметра C.

Размеры в миллиметрах

Максимальное номинальное напряжение, В Максимальный номинальный ток, А A b_{max} c d_{min} r
130/150 35 — 60 51_{- 1}^{+ 0,6} 15,9 20,6 +/- 0,175 6 2 +/- 1
600 1 — 30 127_{- 3}^{+ 0,6} 16,2 20,6_{- 0,2} + 0,1 11 2 +/- 1
1000 1 — 30 66,7_{- 2}^{+ 0,6} 16,2 14,5 +/- 0,1 11 2 +/- 1

Рисунок 1 (IIIA). Плавкие вставки с цилиндрическими

контактными колпачками типа A

Приложение ДА

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ

ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ

Таблица ДА.1

Обозначение и наименование международного стандартаСтепень соответствияОбозначение и наименование межгосударственного стандарта
IEC 60269-1:1998. Низковольтные плавкие предохранители. Часть 1. Общие требования-<*>
IEC 60269-4:1986. Низковольтные плавкие предохранители. Часть 4. Дополнительные требования к плавким вставкам для защиты полупроводниковых устройств-<*>
<*> Соответствующий межгосударственный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

БИБЛИОГРАФИЯ

[1] IEC 60269-2-1:1987 Low-voltage fuses. Part 2: Supplementary requirements for fuses for use by authorized persons (fuses mainly for industrial application). Sections I to III (Низковольтные плавкие предохранители. Часть 2-1. Дополнительные требования к плавким предохранителям промышленного назначения. Разделы 1 — 3)
[2] IEC 60269-3-1:1994 Low-voltage fuses. Part 3-1. Supplementary requirements for fuses for use by unskilled persons (fuses mainly for household and similar applications). Sections I to IV (Низковольтные плавкие предохранители. Часть 3-1. Дополнительные требования к плавким предохранителям для эксплуатации неквалифицированным персоналом (плавкие предохранители бытового и аналогичного назначения). Разделы 1 — 4).
