1 декабря 2024 года

Предисловие

1 ПОДГОТОВЛЕН Саморегулируемой организацией Ассоциация «Национальное Агентство Контроля Сварки» (СРО Ассоциация «НАКС») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 «Сварка и родственные процессы»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2024 г. № 1649-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 9016:2022 «Испытания разрушающие сварных швов металлических материалов. Испытание на ударный изгиб. Расположение образца для испытаний, ориентация надреза и испытание» (ISO 9016:2022 «Destructive tests on welds in metallic materials — Impact tests — Test specimen location, notch orientation and examination», IDT).

Международный стандарт разработан подкомитетом ПК 5 «Испытания и контроль сварных швов» Технического комитета ИСО/ТК 44 «Сварка и родственные процессы».

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВЗАМЕН ГОСТ Р ИСО 9016-2011

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт устанавливает метод, применяемый при описании расположения образцов для испытаний и ориентации надреза, а также протоколов испытаний на ударный изгиб стыковых сварных соединений.

Настоящий стандарт распространяется на испытания на ударный изгиб соединений металлических материалов всех видов продукции, изготовленных с применением любых процессов сварки плавлением и сварки давлением.

Настоящий стандарт применяется в дополнение к серии ИСО 148 и содержит обозначение образца для испытаний и дополнительные требования к протоколу испытаний.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание (включая все изменения)]:

ISO 148-1, Metallic materials — Charpy pendulum impact test — Part 1: Test method (Металлические материалы. Испытание на ударный изгиб маятниковым копром по Шарпи. Часть 1. Метод испытания)

3 Термины и определения

В настоящем стандарте термины и определения отсутствуют.

ИСО и МЭК поддерживают терминологические базы данных для использования в стандартизации по следующим адресам:

• платформа онлайн-просмотра ИСО, доступная по адресу: http://www.iso.org/obp;
• Электропедия МЭК, доступная по адресу: http://www.electropedia.org/.

4 Принцип

Испытание на ударный изгиб должно соответствовать ИСО 148-1. Температуру испытания, расположение, тип и размер образца для испытаний, а также ориентацию надреза определяют соответствующим стандартом на продукцию.

В дополнение к требованиям, изложенным в ИСО 148-1, разметку надреза допускается проводить по макрошлифам.

5 Методика обозначения

5.1 Буквенная система

Обозначение основано на системе букв, обозначающих тип, место расположения и ориентацию надреза, а также на системе цифр, обозначающих расстояние в миллиметрах от надреза до базовой линии RL. Методика обозначения приведена в таблицах 1 и 2. Образец для испытаний вырезают из сварного соединения таким образом, чтобы его продольная ось была перпендикулярной оси сварного шва.

5.2 Обозначение

Обозначение состоит из следующих символов:

5.3 Дополнительная информация

Если простого обозначения недостаточно для определения расположения или ориентации надреза, то предоставляют эскиз отбора образцов.

6 Примеры обозначений

Примеры обозначений приведены в таблицах 1 и 2 и на рисунке 1.

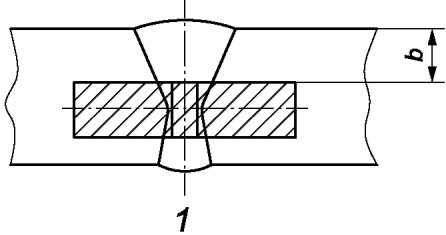

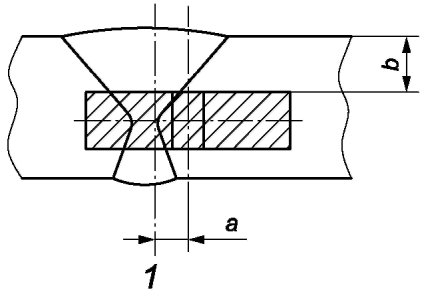

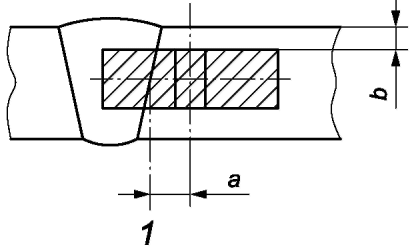

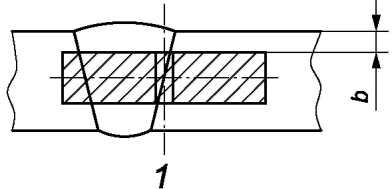

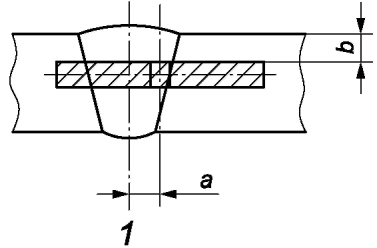

Обозначение	Центр сварного шва	Обозначение	Линия сплавления/соединения
	Изображение		Изображение
VWS a/b		VWS a/b (сварка давлением)
		VWS a/b (сварка плавлением)
1 — базовая линия, t — размер образца в поперечном сечении.

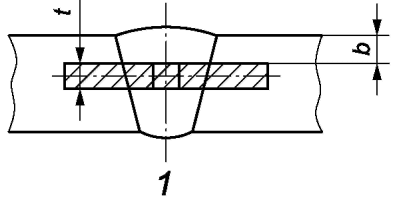

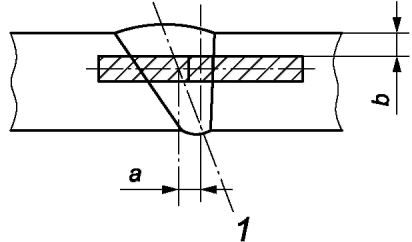

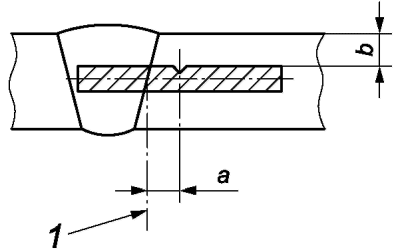

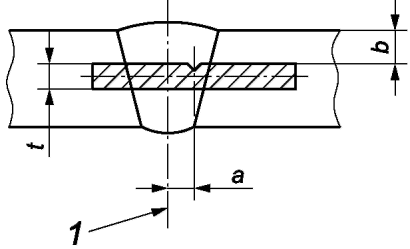

Обозначение	Центр сварного шва	Обозначение	Линия сплавления/соединения
	Изображение		Изображение
VWT 0/b		VHT 0/b
VWT a/b		VHT a/b
VWT 0/b		VHT a/b
VWT a/b		VHT a/b
1 — базовая линия, t — размер образца в поперечном сечении.

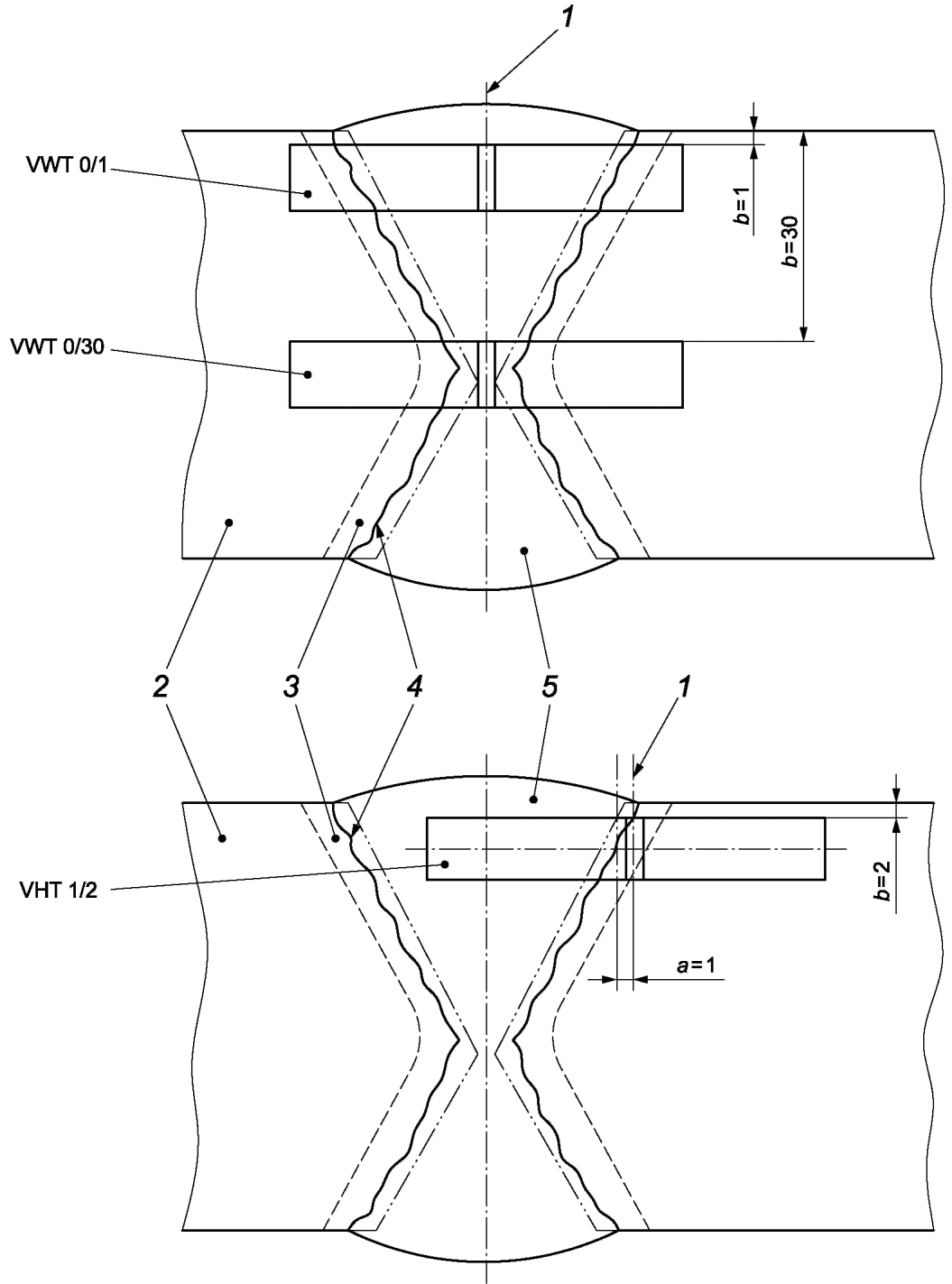

Размеры в миллиметрах

термического влияния; 4 — линия сплавления; 5 — металл шва

Рисунок 1 — Типовые примеры обозначений

7 Испытание

Испытания образцов, приведенных в настоящем стандарте, проводят в соответствии с ИСО 148-1.

8 Протокол испытания

Протокол испытания дополнительно к информации, приведенной в ИСО 148-1, должен содержать следующую информацию:

• ссылку на настоящий стандарт;
• обозначение образца для испытаний;

• иную информацию, если она установлена в стандартах на испытание и/или соглашением сторон.

Приложение А (справочное)

ПРИМЕР ПРОТОКОЛА ИСПЫТАНИЯ

N: ________________________________________________________________________

В соответствии с предварительными техническими требованиями к процедуре сварки (pWPS): ________________________________________________________

В соответствии с результат испытания: ________________________________________________________

Производитель: ____________________________________________________________

Цель испытания: ___________________________________________________________

Вид продукции: ____________________________________________________________

Основной металл: __________________________________________________________

Сварочный материал: _______________________________________________________

Эксперт или экспертный орган:           Утверждаю:
___________________________________     ___________________________________
      (ФИО, дата, подпись)                      (ФИО, дата, подпись)
