от 30 ноября 2011 г. № 663-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИСПЫТАНИЯ РАЗРУШАЮЩИЕ СВАРНЫХ ШВОВ МЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ

ИСПЫТАНИЕ НА УДАРНЫЙ ИЗГИБ. РАСПОЛОЖЕНИЕ ОБРАЗЦА ДЛЯ ИСПЫТАНИЯ, ОРИЕНТАЦИЯ НАДРЕЗА И ИСПЫТАНИЕ

Destructive tests on welds in metallic materials. Test for impact bending. Test specimen location, notch orientation and examination

ISO 9016:2001 Destructive tests on welds in metallic materials — Impact tests — Test specimen location, notch orientation and examination (IDT)

ГОСТ Р ИСО 9016-2011

ОКС 25.160.40

1 января 2013 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Федеральным государственным учреждением «Научно-учебный центр „Сварка и контроль“ при МГТУ им. Н.Э. Баумана (ФГУ „НУЦСК“ при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.»

2. Внесен Техническим комитетом по стандартизации ТК 364 «Сварка и родственные процессы».

4. Настоящий стандарт идентичен международному стандарту ИСО 9016:2001 «Разрушающие испытания сварных швов металлических материалов. Ударные испытания. Расположение образца для испытания, ориентация надреза и испытание» (ISO 9016:2001 «Destructive tests on welds in metallic materials — Impact tests — Test specimen location, notch orientation and examination»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает методику обозначения образцов, вырезаемых из сварного соединения для испытаний на ударный изгиб, в зависимости от места их расположения в сварном соединении и ориентации надреза, а также требования к проведению испытаний и оформлению результатов испытаний.

Стандарт применяется ко всем сварным металлическим конструкциям при испытании на ударный изгиб стыковых сварных соединений, выполненных сваркой плавлением.

2. Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий международный стандарт:

ИСО 148:1983 <*>. Сталь. Испытание на ударный изгиб по методу Шарпи (испытание образцов с V-образным надрезом)

<*> Заменен на ИСО 148-1:2009.

ISO 148:1983. Steel-Charpy impact test (V-notch).

3. Метод испытаний

Испытание на ударный изгиб должно проводиться в соответствии с ИСО 148. Температура испытаний, место расположения образцов для испытаний в сварном соединении, ориентация надреза, тип и размеры образцов определяются соответствующими стандартами на испытание.

В дополнение к требованиям ИСО 148 разметка положения надреза может быть произведена по макрошлифам.

4. Методика обозначения

4.1. Состав обозначения

Обозначение состоит из буквенных и цифровых символов. Буквы обозначают место расположения, форму и ориентацию надреза, цифры обозначают расстояние (в миллиметрах) от базовой линии (RL) до оси надреза и расстояние от лицевой поверхности сварного соединения до поверхности образца для испытаний. Методика обозначения показана в таблицах 1 и 2. Образцы вырезаются поперек контролируемого сварного соединения.

4.2. Значения символов

• 1-й символ:

U — образец с U-образным надрезом,

4.3. Дополнительная информация

В случаях, когда требуется более точно указать место расположения или ориентацию надреза, разрабатывается пояснительная записка.

5. Примеры обозначения

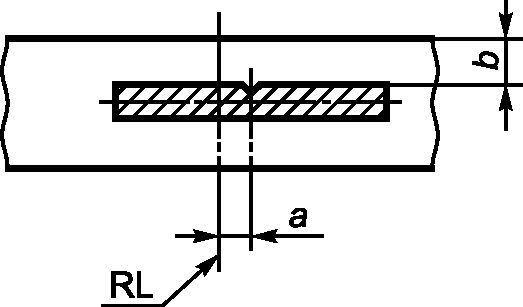

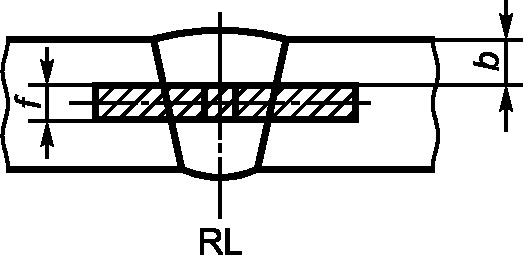

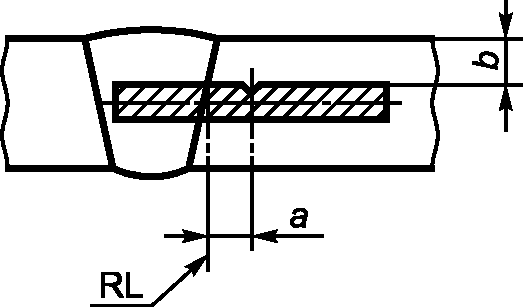

Обозначение образцов с надрезом поверхности, параллельной

соединения (символ S)

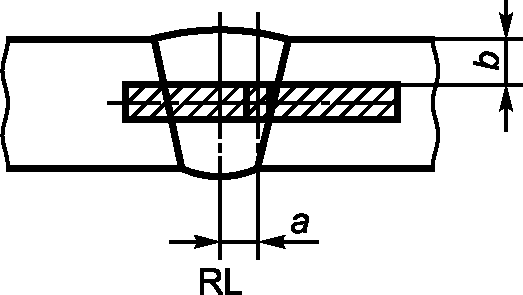

Обозначение	Надрез в металле сварного шва	Обозначение	Надрез в зоне термического влияния
VWS a/b		VHS a/b (сварка давлением)
		VHS a/b (сварка плавлением)

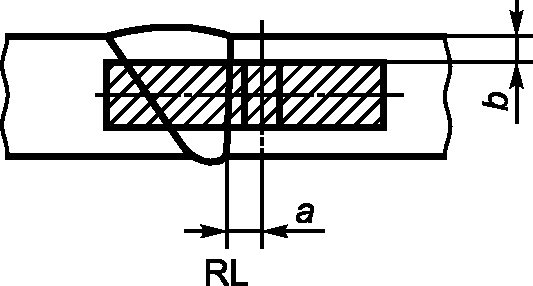

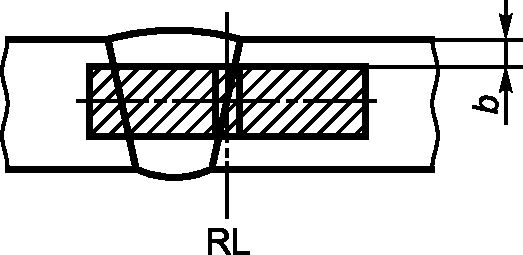

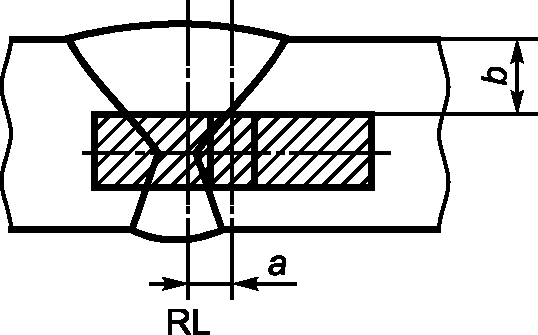

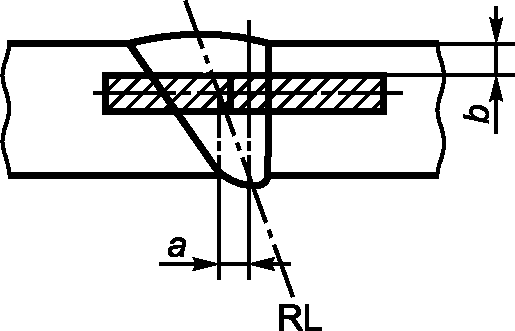

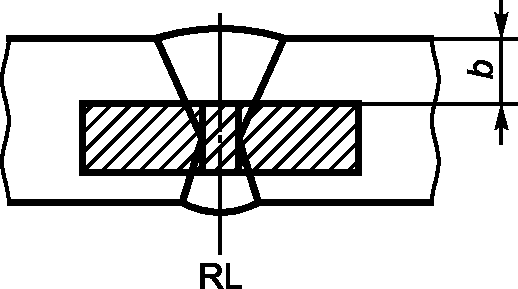

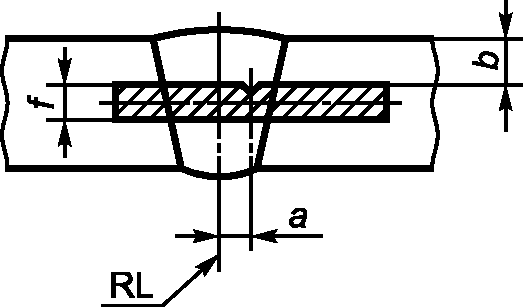

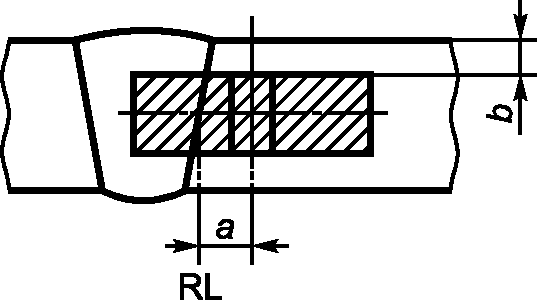

Обозначение	Надрез в металле сварного шва	Обозначение	Надрез в зоне термического влияния
VWT 0/b		VHT 0/b
VWT a/b		VHT a/b
VWT 0/b		VHT a/b
VWT a/b		VHT a/b

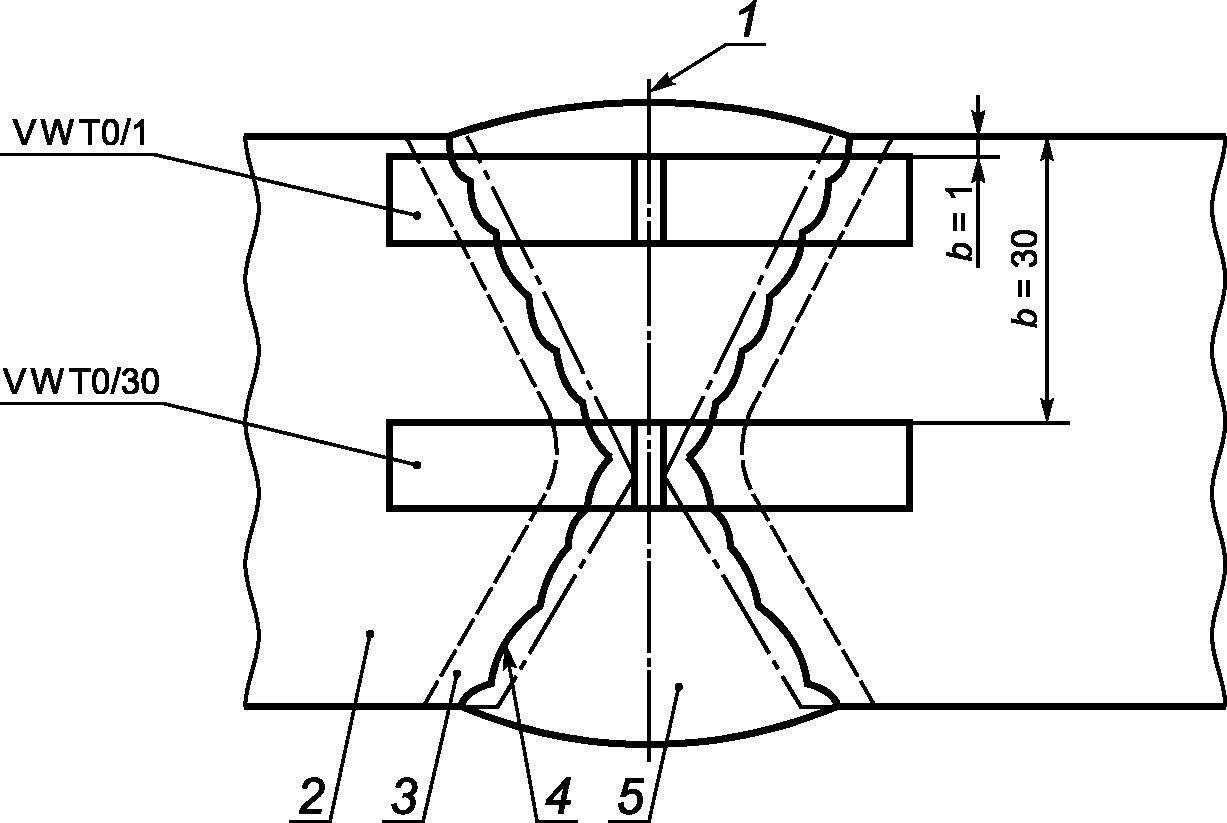

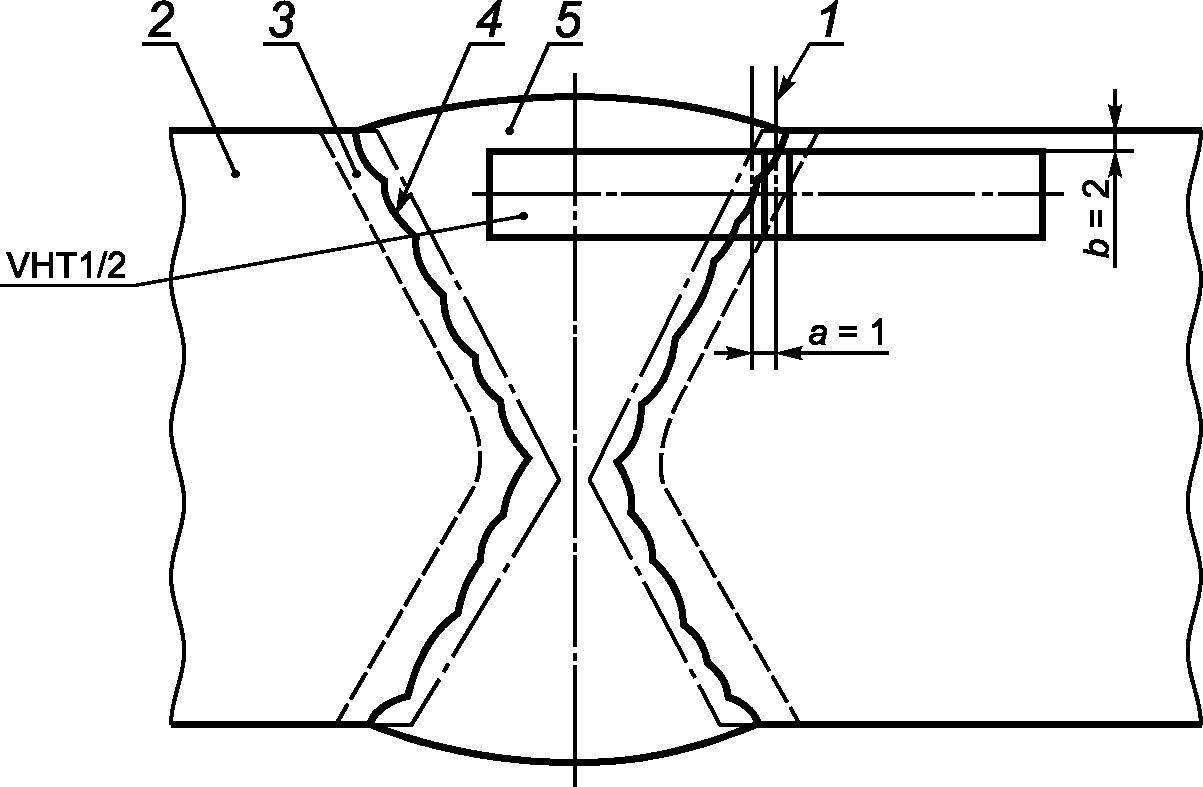

1 — ось надреза; 2 — основной металл;

5 — металл сварного шва

Рисунок 1. Типовые примеры обозначения

6. Процедура испытаний

Образцы, вырезанные по настоящему стандарту, испытываются в соответствии с ИСО 148.

7. Протокол испытаний

Протокол испытаний должен включать следующую информацию, дополнительно к той, что указана в ИСО 148:

a) ссылку на настоящий стандарт;

b) обозначение образца;

c) эскиз, если требуется;

d) вид и размеры обнаруженных дефектов в изломе;

e) другая информация, если требуется применяемыми стандартами на испытание и/или соглашением с партнерами.

Пример формы протокола испытаний приведен в Приложении А.

(рекомендуемое)

Форма протокола испытаний

N ___________

Согласно p WPS __________

Результаты испытаний «_____________»

Изготовитель: _________________

Цель испытаний: _________________

Форма конструкции: ________________

Основной металл: _______________

Присадочный металл: ______________

Таблица А.1

Результаты испытаний образцов на ударный изгиб согласно ГОСТ Р ИСО 9016

Исполнитель или группа исполнителей                   Утверждаю
__________________________________       __________________________________
(инициалы, фамилия, дата, подпись)       (инициалы, фамилия, дата, подпись)
