ГОСТ Р ИСО 7378-93. Государственный стандарт Российской Федерации. Изделия крепежные. Болты, винты и шпильки. Отверстия под шплинты и отверстия под контровочную проволоку

(утв. и введен в действие Постановлением Госстандарта России от 08.09.1993 № 206)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗДЕЛИЯ КРЕПЕЖНЫЕ. БОЛТЫ, ВИНТЫ И ШПИЛЬКИ

ОТВЕРСТИЯ ПОД ШПЛИНТЫ И ОТВЕРСТИЯ ПОД КОНТРОВОЧНУЮ ПРОВОЛОКУ

Fasteners. Bolts, screws and studs. Split pin holes and wire holes

ГОСТ Р ИСО 7378-93

Предисловие

1. Подготовлен и внесен ТК 229 «Крепежные изделия».

2. Утвержден и введен в действие Постановлением Госстандарта России от 08.09.93 № 206.

3. Настоящий стандарт подготовлен на основе применения аутентичного текста международного стандарта ИСО 7378-83 «Изделия крепежные. Болты, винты и гайки. Отверстия под шплинты и отверстия под контровочную проволоку».

4. Введен впервые.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает размеры и положение отверстий под шплинты и отверстий под контровочную проволоку для болтов, винтов и шпилек.

2. НОРМАТИВНАЯ ССЫЛКА

В настоящем стандарте использована ссылка на следующий стандарт:

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей.

3. РАЗМЕРЫ

3.1 Отверстия под шплинты

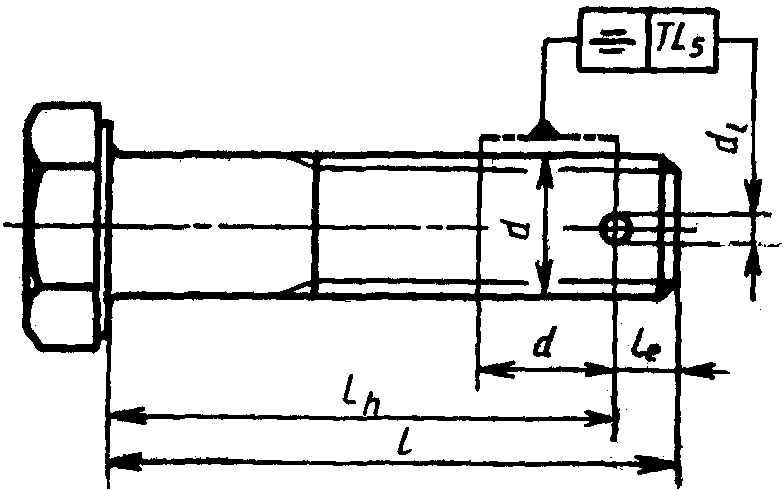

Размеры отверстий и их расположение должны соответствовать указанным на рисунках 1 и 2 и в таблицах 1 и 2.

Допуск TL <*> s
для класса точности
A	B	C
2 IT13	2 IT14	2 IT15

<*> Соответствует ГОСТ 1759.1.

Допуск TL_{s} зависит от d.

мм

Диаметр резьбы d	4	5	6	7	8	10	12	14	16	18	20
d H14 l	1	1,2	1,6	1,6	2	2,5	3,2	3,2	4	4	4
l , не менее e	2,3	2,6	3,3	3,3	3,9	4,9	5,9	6,5	7	7,7	7,7

Окончание таблицы 2

мм

Диаметр резьбы d	22	24	27	30	33	36	39	42	45	48	52
d H14 l	5	5	5	6,3	6,3	6,3	6,3	8	8	8	8
l , не менее e	8,7	10	10	11,2	11,2	12,5	12,5	14,7	14,7	16	16

Примечание. Значение l_{h} должно быть рассчитано для каждого случая применения, но при этом отверстие не должно быть ближе к торцу крепежного изделия, чем минимальное l_{e} с учетом суммарных допусков на l_{h} и l.

В промышленности применяется допуск +IT14 для l_{h} .

Допуск l — по ГОСТ 1759.1.

3.2 Отверстия под контровочную проволоку

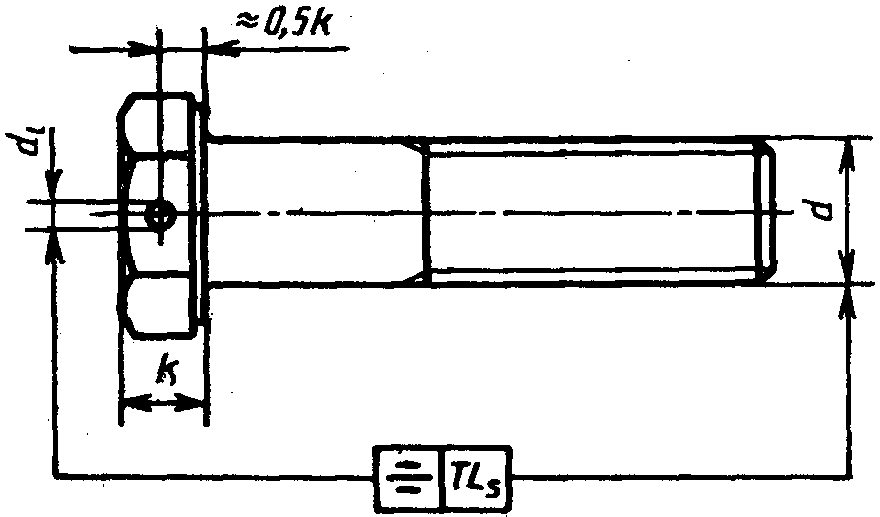

Размеры отверстий и их расположение должны соответствовать указанным на рисунке 3 и в таблицах 3 и 4.

Таблица 3

Допуск TL , s для класса точности
A	B	C
2 IT13	2 IT14	2 IT15

мм

Диаметр резьбы d	4	5	6	7	8	10	12	14	16	18	20
d H14 l	1,2	1,2	1,6	1,6	2	2	2	2	3	3	3

Окончание таблицы 4

мм

Диаметр резьбы d	22	24	27	30	33	36	39	42	45	48	52
d H14 l	3	3	3	3	3	4	4	4	4	4	5

---
