ГОСТ Р ИСО 11112-2012. Национальный стандарт Российской Федерации. Машины землеройные. Сиденье водителя. Размеры и требования

(утв. и введен в действие Приказом Росстандарта от 22.11.2012 № 1059-ст)

регулированию и метрологии от 22 ноября 2012 г. № 1059-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

СИДЕНЬЕ ВОДИТЕЛЯ. РАЗМЕРЫ И ТРЕБОВАНИЯ

Earth-moving machinery. Operator's seat. Dimension and requirements

ISO 11112:1995/Amd.1:2001 Earth-moving machinery — Operator's seat — Dimensions and requirements

48 1400 48 3570

Дата введения 1 января 2014 года

Предисловие

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Центральный научно-испытательный полигон строительных и дорожных машин» (ОАО «ЦНИП СДМ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 267 «Строительно-дорожные машины и оборудование»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. № 1059-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 11112:1995/Amd.1:2001 «Машины землеройные. Сиденье водителя. Размеры и требования» (ISO 11112:1995/Amd.1:2001 «Earth-moving machinery — Operator's seat — Dimensions and requirements»), с изменениями Amd.1:2001, которые выделены в таблице 1 полужирным курсивом.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующий в этом качестве межгосударственный стандарт, сведения о которых приведены в дополнительном приложении ДА

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

1. Область применения

Настоящий стандарт устанавливает размеры, технические требования и диапазон регулирования для сидений операторов землеройных машин по ИСО 6165. Настоящий стандарт также устанавливает размеры подлокотников, если сиденья машин ими оборудованы.

2. Нормативные ссылки

ИСО 3411 Машины землеройные. Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора (ISO 3411, Earth-moving machinery — Human physical dimensions of operators and minimum operator space envelope)

ИСО 6165:1987 Машины землеройные. Основные типы. Словарь (ISO 6165:1987, Earth-moving machinery — Basic types — Vocabulary)

3. Технические требования

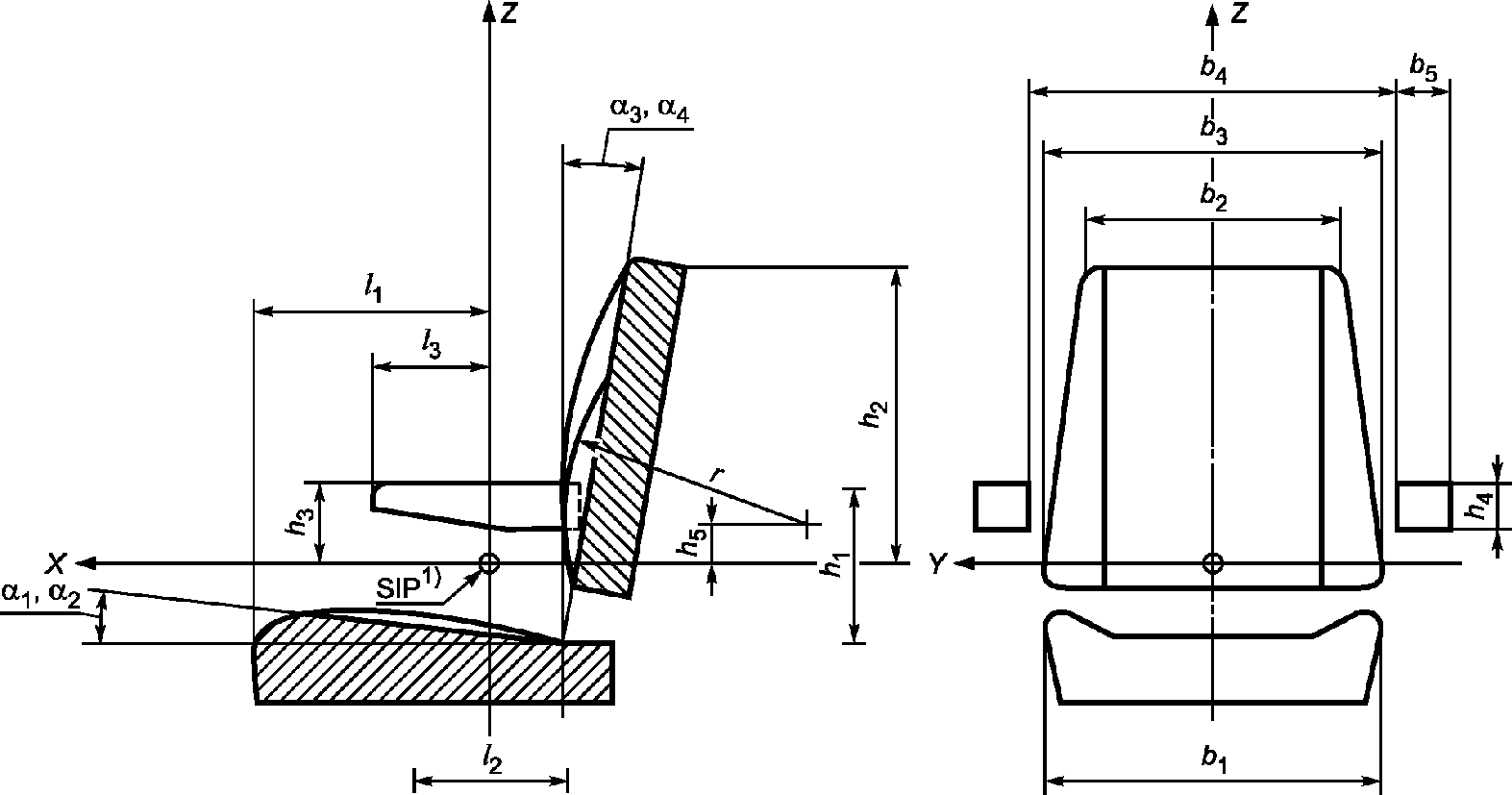

3.2 Размеры сиденья оператора и диапазоны регулирования представлены в таблице 1 и на рисунке 1. Это основные и рекомендуемые размеры.

3.3 На машинах, где желательно иметь более высокую точку сиденья (SIP), рекомендуется уменьшить угол между подушкой и спинкой сиденья (ИСО 5353).

3.5 Сиденья могут быть поворотными или откидными. Это позволяет создавать как более комфортные условия для работы оператора, так и облегчать вход и выход в системе доступа к рабочему месту. Механизмы фиксации рабочих положений сиденья (поворотного или откидного) должны исключать его случайные перемещения при управлении машиной.

Обозначение размера	Наименование размера	Размер, мм <1>
		минимальный	номинальный	максимальный
l1	Длина подушки сиденья	215	265	315
b1	Ширина подушки сиденья	430	500	-
l2	Передняя, задняя регулировка <2>, <11>	100	150	-
h1	Вертикальная регулировка <2>, <12>	0	75	-
h2	Высота спинки сиденья <3>	150	400	-
b2	Ширина верхней части спинки сиденья <4>	300	-	500
b3	Ширина нижней части спинки сиденья <4>	300	-	500
h3	Высота расположения подлокотника <5>, <6>	95	140	160
l3	Длина подлокотника <6>	90	140	190
b4	Расстояние между подлокотниками <6>	450	500	550
b5	Ширина подлокотника <6>	50	75	-
h4	Толщина подлокотника <6>	50	100	-
h5	Высота расположения центра радиуса поясничной поддержки относительно SIP	115	130	145
r	Радиус поясничной поддержки <7>	150	300	-
\alpha_{1}	Угол наклона подушки сиденья <8>	5°	10°	15°
\alpha_{2}	Регулирование угла наклона подушки сиденья <9>	0°	+/- 5°	-
\alpha_{3}	Угол наклона спинки сиденья <10>	5°	10°	15°
\alpha_{4}	Регулирование угла наклона спинки сиденья <2>	0°	+/- 5°	-
<1> Максимальные и минимальные размеры могут быть изменены для большего удобства оператора в соответствии с эргономической целесообразностью. Номинальные значения — основные или общепринятые значения, не являющиеся усредненными или средними. <2> Регулировочные значения являются общими диапазонами. Вертикальное регулирование должно быть независимым от регулирования подвески. <3> Для обеспечения свободного перемещения плеч и рук над спинкой сиденья или для удобства обзора при движении задним ходом, или для управления установленным сзади оборудованием максимальная высота спинки сиденья должна быть 300 мм. <4> Для обеспечения свободного перемещения локтей назад максимальная ширина может быть 330 мм. Ширина спинки сиденья может быть больше или меньше. <5> Подлокотники, установленные на сиденье, должны иметь регулировку по вертикали и горизонтали. Желательна возможность вертикального перемещения подлокотников от максимального до минимального значений h3, измеряемого по вертикали от контрольной точки сиденья SIP до верхней части подлокотника. <6> Рекомендуемое значение. <7> Номинальный радиус изгиба поддержки в вертикальной плоскости должен быть 300 мм, а минимальный — 150 мм. <8> Угол наклона подушки сиденья измеряют после установки и нагружения устройства для определения контрольной точки сиденья SIP по методике, приведенной в ИСО 5353. <9> Значения регулировок углов, если они предусмотрены, определяются относительно среднего положения. Это не обязательно фиксированное положение. <10> Угол измеряют по оси симметрии спинки. Если предусмотрена поясничная поддержка, то ее устанавливают в среднее положение, а угол наклона спинки измеряют по оси симметрии над поддержкой. Для спинок с поясничной поддержкой допускается увеличение угла наклона не менее чем на 5°. <11> Для мини-машин (см. ИСО 6165:1997) передняя и задняя регулировки должны по меньшей мере находиться в диапазоне +/- 35 мм или должны соответствовать регулировкам, наиболее часто используемым оператором в процессе управления. <12> Для мини-машин (см. ИСО 6165:1997) вертикальное регулирование не требуется.

---

<1> См. ИСО 5353.

Рисунок 1

Приложение ДА (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ И ДЕЙСТВУЮЩЕМУ В ЭТОМ КАЧЕСТВЕ МЕЖГОСУДАРСТВЕННОМУ СТАНДАРТУ

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального, межгосударственного стандарта
ИСО 3411	IDT	ГОСТ Р ИСО 3411-99 «Машины землеройные. Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора»
ИСО 5353:1995	MOD	ГОСТ 27715-88 (ИСО 5353-78) «Машины землеройные, тракторы и машины для сельскохозяйственных работ и лесоводства. Контрольная точка сиденья»
ИСО 6165:1987	IDT	ГОСТ Р ИСО 6165:2010 «Машины землеройные. Классификация. Термины и определения»
Примечание — В настоящей таблице использованы следующие условные обозначения степени соответствия стандарта: - IDT — идентичный стандарт; - MOD — модифицированный стандарт.

---
