от 30 ноября 1999 г. № 460-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АНТРОПОМЕТРИЧЕСКИЕ ДАННЫЕ ОПЕРАТОРОВ И МИНИМАЛЬНОЕ РАБОЧЕЕ ПРОСТРАНСТВО ВОКРУГ ОПЕРАТОРА
Earth-moving machinery. Human physical dimensions of operators and minimum operator space envelope
ОКП 48 1000
1 июля 2000 года
Предисловие
1. Разработан и внесен Техническим комитетом по стандартизации ТК 295 «Машины землеройные».
2. Принят и введен в действие Постановлением Госстандарта России от 30 ноября 1999 г. № 460-ст.
3. Настоящий стандарт представляет собой полный аутентичный текст международного стандарта ИСО 3411-95 «Машины землеройные. Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора».
1. Область применения
Настоящий стандарт устанавливает антропометрические данные операторов землеройных машин и минимальное рабочее пространство вокруг оператора, ограниченное внутренними размерами кабин и устройствами ROPS, FOPS, применяемыми на землеройных машинах.
Стандарт распространяется на землеройные машины по ГОСТ Р ИСО 6165.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты.
ГОСТ 27258-87 (ИСО 6682-86). Машины землеройные. Зоны комфорта и досягаемости для органов управления
ГОСТ 27715-88 (ИСО 5353-95). Машины землеройные, тракторы и машины для сельскохозяйственных работ и лесоводства. Контрольная точка сиденья
ГОСТ Р ИСО 6165-99. Машины землеройные. Классификация. Термины и определения.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями (рисунок 1).
3.1. Операторы низкого роста: операторы, которые по росту составляют 5% всего количества операторов землеройных машин и имеют антропометрические данные ниже указанных в разделе 4 значений.
3.2. Операторы среднего роста: операторы, которые по росту составляют 90% всего количества операторов землеройных машин и имеют антропометрические данные ниже и выше указанных в разделе 4 значений.
3.3. Операторы высокого роста: операторы, которые по росту составляют 5% всего количества операторов землеройных машин и имеют антропометрические данные выше указанных в разделе 4 значений.
4. Антропометрические данные операторов
4.1 Общие положения
Антропометрические данные операторов низкого, среднего и высокого ростов в положениях стоя и сидя приведены на рисунках 2 и 3. Расстояния между суставами тела операторов низкого, среднего и высокого ростов приведены на рисунке 4.
Рисунок 2. Размеры оператора в спецодежде в положении стоя

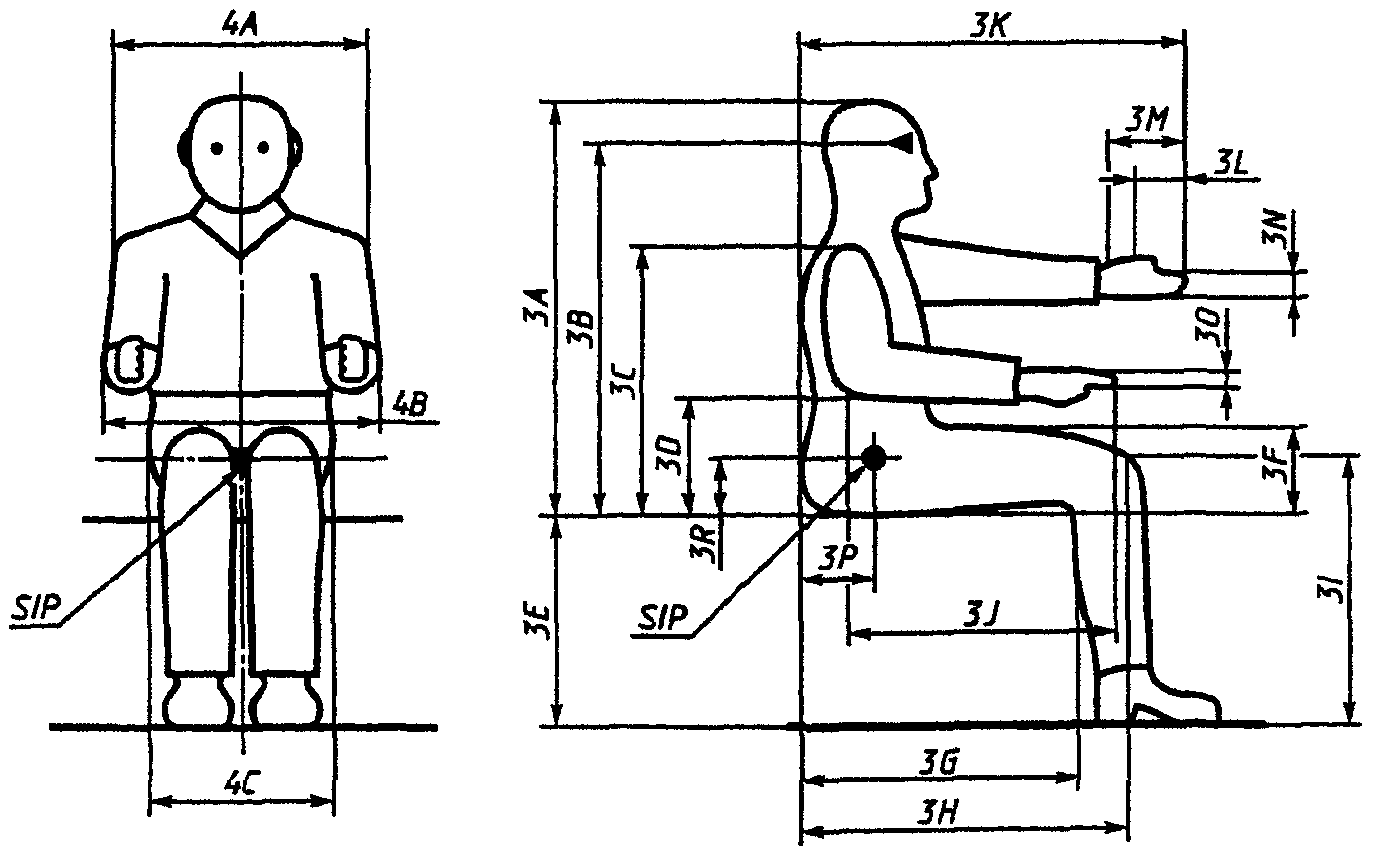

Рисунок 3. Размеры оператора в спецодежде в положении сидя

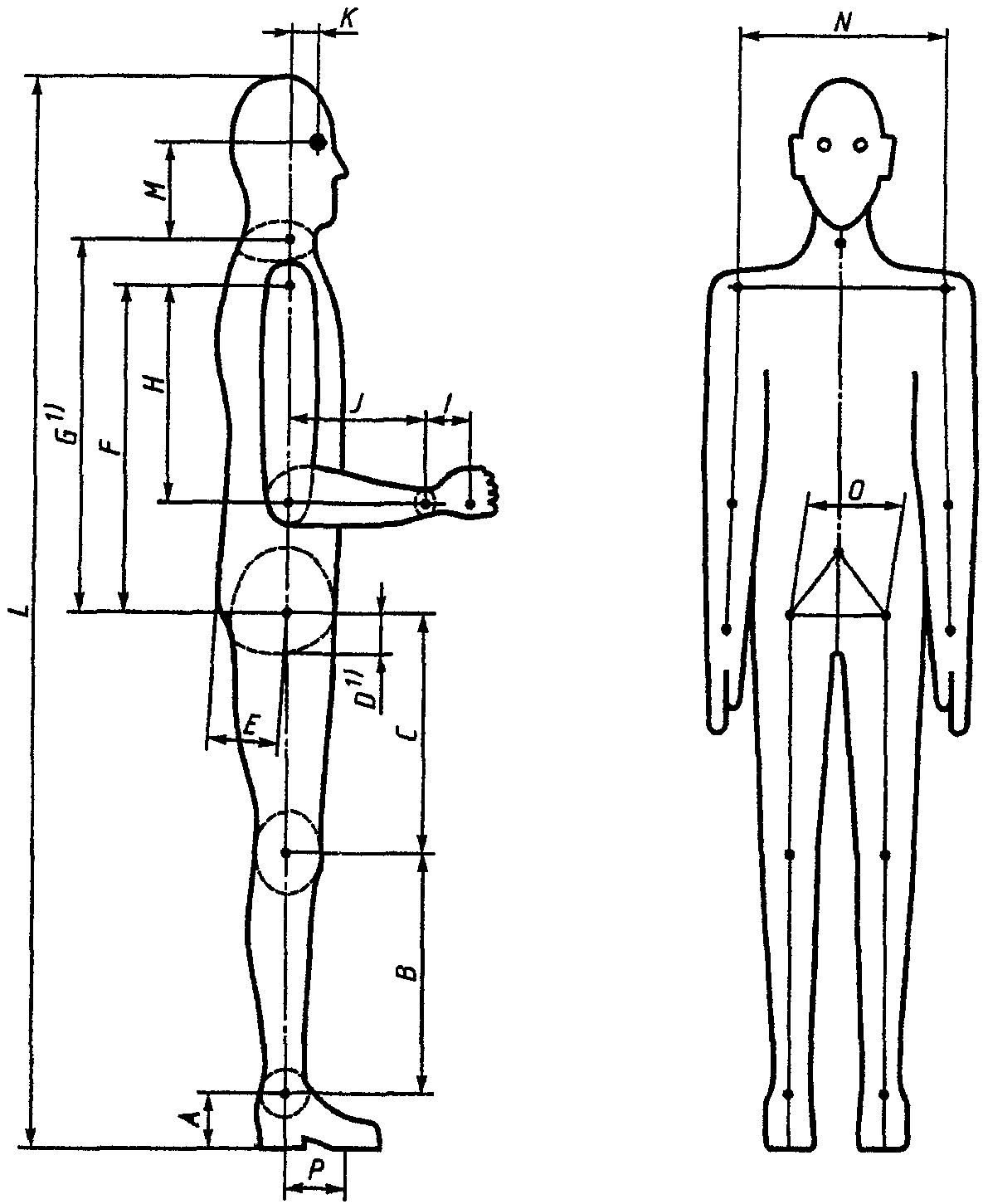

Рисунок 4. Расстояние между суставами тела оператора
Примечание. Антропометрические данные операторов низкого и высокого ростов получены путем обобщения данных операторов разных стран. Поэтому антропометрические данные небольшого числа национальных групп операторов самого низкого и самого высокого ростов будут меньше 5% или больше 95% групп операторов. Для таких операторов рекомендуется применять вертикальную регулировку сиденья 75 мм в соответствии с ГОСТ 27258, приложение А.
4.2 Измерения
При измерениях антропометрических данных операторов необходимо учитывать допуск на высоту подметки обуви и толщину спецодежды.
В графе «Рост (вес) оператора высокий (в арктической одежде)» в таблицах 1 и 2 приведены размеры операторов в неплотно прилегающей одежде (кроме оператора в положении сидя), в теплых рукавицах, шлеме и капюшоне.
| Условное | Параметры оператора | Рост (вес) оператора | |||
| обозначение | низкий (55 кг) | средний (76,5 кг) | высокий (98 кг) | высокий (в арктической одежде) (109 кг) | |
| 1A | Рост <1>, <2> | 1550 | 1715 | 1880 | 1920 |
| 1B | Размах рук | 1585 | 1750 | 1920 | 1960 |
| 1C | Размах рук, согнутых в локтях | 850 | 950 | 1050 | 1125 |
| 1D | Ширина головы <3>, <4> | 140 | 152 | 165 | 265 |
| 1E | Ширина обуви | 95 | 105 | 115 | 140 |
| 2A | Предел досягаемости над головой (по кончикам пальцев) | 1900 | 2100 | 2300 | 2325 |
| 2B | Длина головы <4> | 170 | 188 | 205 | 255 |
| 2C | Удаленность глазного дна по отношению к вертикали | 170 | 188 | 205 | 245 |
| 2D | Толщина грудной клетки | 210 | 245 | 280 | 355 |
| 2E | Толщина брюшной полости | 210 | 255 | 300 | 400 |
| 2F | Длина обуви | 250 | 285 | 320 | 345 |
| <1> Прибавить 50 мм на защитную каску или шлем, кроме операторов высокого роста (в арктической одежде), см. 4.2. <2> См. 4.3. <3> Размеры ширины головы даны без учета ушей. <4> Размеры головы: в каске: длина ~= 310 мм, ширина ~= 270 мм; в шлеме: длина ~= 280 мм, ширина ~= 230 мм. | |||||
| Условное | Параметры оператора | Рост оператора | |||
| обозначение | низкий | средний | высокий | высокий (в арктической одежде) | |
| 3A | Высота в положении сидя <1>, <2> | 800 | 880 | 960 | 990 |
| 3B | Высота расположения глаз в положении сидя <2> | 690 | 765 | 840 | 850 |
| 3C | Высота расположения плеч | 530 | 590 | 650 | 680 |
| 3D | Высота расположения локтя | 200 | 235 | 270 | 260 |
| 3E | Высота расположения горизонтальной поверхности сиденья | 400 | 445 | 490 | 490 |
| 3F | Толщина бедра | 120 | 145 | 170 | 200 |
| 3G | Удаленность икры от вертикали | 420 | 470 | 520 | 500 |
| 3H | Удаленность колена от вертикали | 530 | 590 | 650 | 680 |
| 3I | Высота колена | 500 | 560 | 620 | 640 |
| 3J | Длина кисти руки с предплечьем | 410 | 460 | 510 | 535 |
| 3K | Предел досягаемости вытянутой вперед руки | 750 | 825 | 900 | 915 |
| 3L | Уменьшение предела досягаемости за счет сжатия кисти руки | -65 | -72 | -80 | -85 |
| 3M | Длина кисти руки | 170 | 188 | 205 | 210 |
| 3N | Ширина кисти руки <3> | 80 | 86 | 95 | 105 |
| 3O | Толщина кисти руки <4> | 25 | 30 | 35 | 45 |
| 3P | Удаленность SIP от вертикали | 113 | 125 | 137 | 147 |
| 3R | Высота расположения SIP от горизонтальной поверхности сиденья | 80 | 88 | 97 | 107 |
| 4A | Ширина плеч | 380 | 440 | 500 | 540 |
| 4B | Ширина по прижатым локтям | 385 | 450 | 515 | 635 |
| 4C | Ширина по бедрам в положении сидя | 320 | 365 | 410 | 450 |
| <1> Прибавить примерно 50 мм на защитную каску или шлем, если требуется, кроме операторов высокого роста (в арктической одежде). <2> См. 4.3. <3> Ширина кисти руки приведена без учета большого пальца руки. <4> Толщина кисти руки дана по основанию пальцев и соответствует толщине ладони. | |||||
4.3 Выпрямленное положение
Все размеры, приведенные в таблицах 1 - 4, указаны для операторов в выпрямленном положении. В нормальном положении тело человека как бы дает осадку и результаты измерений в этом случае будут несколько заниженными: значения роста (1A) и предела досягаемости с поднятой рукой (2A) будут занижены приблизительно на 15 мм, а высота в положении сидя (3A) и высота расположения глаз (3B) в положении сидя будут занижены примерно на 25 мм.
| Условное | Параметры оператора | Рост оператора | ||
| обозначение | низкий | средний | высокий | |
| A | Высота лодыжки (с обувью) | 98 | 109 | 119 |
| B | Длина голени | 367 | 406 | 445 |
| C | Длина бедра | 372 | 412 | 452 |
| D | Расстояние (по вертикали) от точки бедра до ягодицы <1> | 80 | 88 | 97 |
| K | Расстояние (продольное) от точки бедра до ягодицы | 113 | 125 | 137 |
| F | Длина туловища | 396 | 438 | 480 |
| G | Расстояние от точки бедра до точки поворота шеи <1> | 481 | 533 | 584 |
| H | Длина верхней части руки | 247 | 274 | 300 |
| I | Расстояние от запястья до точки сжатия | 105 | 116 | 127 |
| J | Длина предплечья | 220 | 244 | 267 |
| K | Расстояние от глаз до осевой линии туловища | 71 | 78 | 86 |
| L | Рост (с учетом обуви) | 1550 | 1715 | 1880 |
| M | Расстояние от уровня глаз до точки поворота шеи | 133 | 148 | 162 |
| N | Ширина по точкам поворота плеч | 310 | 343 | 376 |
| O | Ширина по точкам поворота бедер | 152 | 169 | 185 |
| P | Расстояние от лодыжки до точки приложения усилия к педали | 124 | 137 | 150 |
| <1> Для оператора в положении сидя. Примечание. Размеры соответствуют требованиям приложения А ГОСТ 27258. | ||||
| Условное обозначение | Параметр | Размер |
| дельта 1 | Зазор между кабиной, устройствами ROPS, FOPS и органами управления при их ближайшем положении к стенке кабины и устройствам ROPS, FOPS | Не менее 50 |
| R | Расстояние от SIP до потолка кабины, устройств | |
| 1 | ROPS, FOPS в поперечной плоскости: оператор в защитном шлеме; сиденье имеет регулировку и подвеску; мощность двигателя 150 кВт оператор без защитного шлема; сиденье имеет регулировку и подвеску; мощность двигателя от 30 до 150 кВт оператор без защитного шлема, сиденье не имеет регулировки и подвески, мощность двигателя менее 30 кВт | Не менее 1050 Не менее 1000 Не менее 920 |
| R 2 | Радиус закругления в месте соединения внутренних стенок кабины и устройств ROPS, FOPS друг с другом и с потолком | Не более 250 |
| R 3 | Расстояние до задней стенки кабины, устройств ROPS, FOPS | Примечание 1 |
| h 1 | Расстояние по вертикали от SIP до нижней границы верхней части боковых стенок кабины, устройств ROPS, FOPS | Не более 150 |
| h 2 | Расстояние по вертикали от SIP до нижней границы верхней части задней стенки кабины, устройств ROPS, FOPS | Примечание 2 |
| l 1 | Ширина пространства для ног | Не менее 560 |
| L 1 | Зазор для предплечья руки в верхнем боковом пространстве кабины, устройств ROPS, FOPS | Не менее 500 |
| L 2 | Зазор между кабиной и устройствами ROPS, FOPS и арктической обувью оператора для любого положения педали и ножного органа управления | Не менее 30 |
| Примечания. 1. Не менее b + 400 мм, где b равно половине размера регулирования сиденья по горизонтали, см. 5.6. 2. Данный размер должен быть равен расстоянию по вертикали от SIP до верхней части спинки сиденья, установленного в самое нижнее положение. | ||
5. Минимальное рабочее пространство вокруг оператора
5.1. Минимальное рекомендованное рабочее пространство вокруг оператора в спецодежде, ограниченное внутренними размерами кабины и устройствами ROPS, FOPS, приведено на рисунке 5 для оператора в положении сидя и на рисунке 6 для оператора в положении стоя. Размеры приведены относительно контрольной точки сиденья (SIP) согласно требованиям ГОСТ 27715.
<1> SIP — контрольная точка сиденья.
Рисунок 5. Минимальное рабочее пространство вокруг оператора в спецодежде для работы в положении сидя, ограниченное внутренними размерами кабины и устройствами ROPS, FOPS
Примечание. Размеры — по таблице 4.

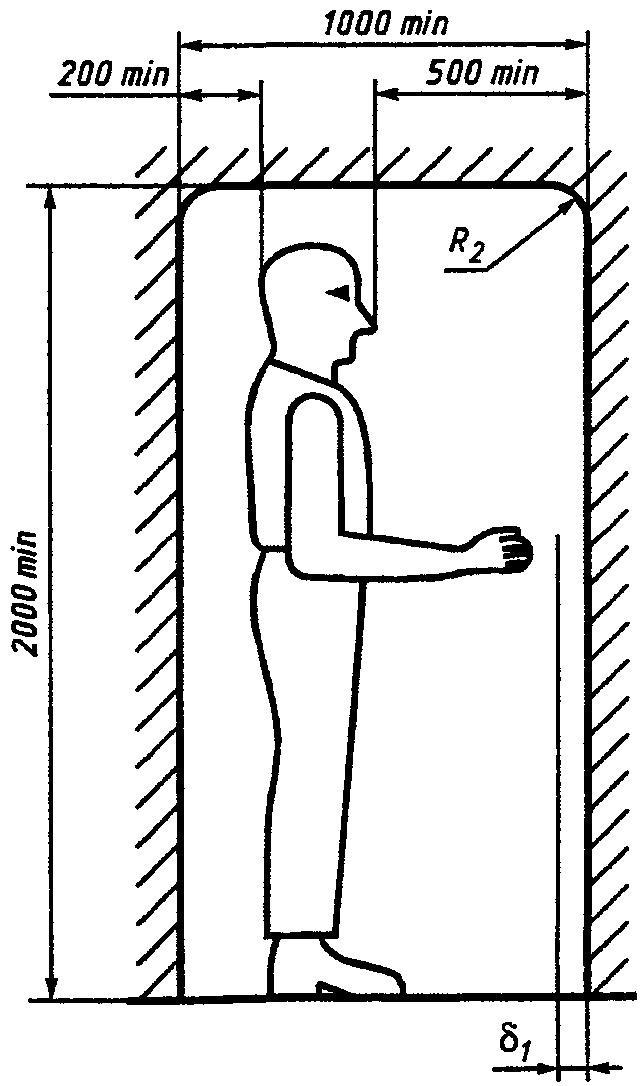

Рисунок 6. Минимальное рабочее пространство вокруг оператора в спецодежде для работы в положении стоя, ограниченное внутренними размерами кабины и устройствами ROPS, FOPS
Примечание. Размеры \delta_{1} и R_{2} — по таблице 4. Размеры рабочего пространства по ширине и зазор для ножных органов управления соответствуют указанным на рисунке 5.
Очертание рабочего пространства не определяет форму кабины и устройств ROPS, FOPS. Допускаются изменения минимального рабочего пространства вокруг оператора для конкретных машин.
5.2. Минимальное рабочее пространство вокруг оператора указано с учетом антропометрических данных оператора высокого роста, приведенных на рисунках 2 и 3, и измеряется по внутренней поверхности кабины и устройств ROPS, FOPS, не имеющих видимых следов деформации.
5.3. Минимальное рабочее пространство вокруг оператора может быть меньше указанного на рисунках 5 и 6, если установлено, что уменьшение рабочего пространства вокруг оператора при работе на конкретных землеройных машинах повышает эффективность его работы.
Возможные изменения рабочего пространства вокруг оператора приведены ниже:
5.3.1. Минимальная высота рабочего пространства вокруг оператора, равная 1050 мм относительно SIP, рекомендуется для размещения широко используемых сидений и обеспечения зазора для защитного шлема оператора. Минимальная высота ограждения вокруг рабочего пространства может быть уменьшена до 1000 мм относительно SIP в случаях, когда оператор не пользуется защитным шлемом (ГОСТ 27715).
5.3.2 Высота рабочего пространства может быть изменена для следующих разновидностей конструкций сидений:
для сиденья без вертикальной подвески — уменьшена на 40 мм;
для сиденья без вертикального регулирования высоты — уменьшена на 40 мм;
для сиденья с регулируемой спинкой — регулировкой спинки на угол более 15°.
5.4. Положение оператора может быть смещено от осевой линии рабочего пространства в направлении прямой видимости боковой поверхности землеройной машины при условии, что минимальное расстояние от SIP до внутренней боковой поверхности составляет не менее 335 мм.
5.5. В конструкции некоторых типов землеройных машин может быть предусмотрена возможность использования рабочего пространства меньшего размера, чем установлено в настоящем стандарте. Для таких машин минимальная ширина внутреннего пространства может быть уменьшена до 650 мм. При минимальной ширине пространства должно быть предусмотрено расположение органов управления, обеспечивающее эффективную работу и комфорт оператора.
5.6. Если оператор при работе с органами рулевого управления или для доступа к органам управления, расположенным сзади SIP, наклоняется вперед, минимальный зазор между задней стенкой и оператором может быть уменьшен до 250 мм плюс 1/2 значения продольной регулировки сиденья.
5.7 Расположение органов управления — по ГОСТ 27258.
Примечание. В некоторых районах мира более чем у 5% операторов длина ног меньше значений, указанных для операторов низкого роста. Это следует учитывать при корректировке расположения зон комфорта и досягаемости для органов ножного управления согласно ГОСТ 27258.
