НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГАЙКИ ШЕСТИГРАННЫЕ САМОСТОПОРЯЩИЕСЯ ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ ТИПА 2 С МЕЛКИМ ШАГОМ РЕЗЬБЫ

КЛАССЫ ПРОЧНОСТИ 8, 10 И 12

Prevailing torque type all-metal hexagon nuts, style 2, with metric fine pitch thread — Property classes 8, 10 and 12

ISO 10513:1997 Prevailing torque type (all-metal hexagon nuts), style 2, with metric fine pitch thread — Property classes 8, 10 and 12 (IDT)

ГОСТ Р ИСО 10513-2009

Группа Г32

ОКП 16 8000

1 января 2010 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием «Центральный Ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного перевода стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 июня 2009 г. № 200-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 10513:1997 «Гайки шестигранные цельнометаллические самостопорящиеся, тип 2, с метрической мелкой резьбой. Классы качества 8, 10 и 12» (ISO 10513:1997 «Prevailing torque type all-metal hexagon nuts, style 2, with metric fine pitch thread — Property classes 8, 10 and 12»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в Приложении А.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает характеристики шестигранных самостопорящихся цельнометаллических гаек типа 2 и мелким шагом резьбы с номинальными диаметрами резьбы d от 8 до 36 мм класса точности A для размеров d до 16 мм и класса точности B для размеров d свыше 16 мм и классов прочности 8, 10 и 12.

Размеры гаек соответствуют размерам, указанным в ИСО 8674, за исключением размеров m_{W} и h_{max} .

В особых случаях, когда требуются другие требования, чем установленные в данном стандарте, они должны выбираться из действующих международных стандартов, таких как, например, ИСО 261, ИСО 965-2, ИСО 2320 и ИСО 4759-1.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ИСО 225:1983. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров

ИСО 261:1998. Резьбы метрические ИСО общего назначения. Общий план

ИСО 965-2:1998. Резьбы метрические. ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего применения. Средний класс точности

ИСО 2320:2008. Гайки стальные самостопорящиеся. Механические и функциональные свойства

ИСО 3269:2000. Изделия крепежные. Приемочный контроль

ИСО 4042:1999. Изделия крепежные. Электролитические покрытия

ИСО 4759-1:2000. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C

ИСО 6157-2:1995. Изделия крепежные. Дефекты поверхности. Часть 2. Гайки

ИСО 8992:2005. Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек.

3. Размеры

Размеры шестигранной гайки указаны на рисунке 1 и в таблице 1.

<1> Форма обжатого участка по выбору изготовителя.

<2> \beta = 15^{\circ}...30^{\circ}

<3> \theta = 90^{\circ}...120^{\circ}

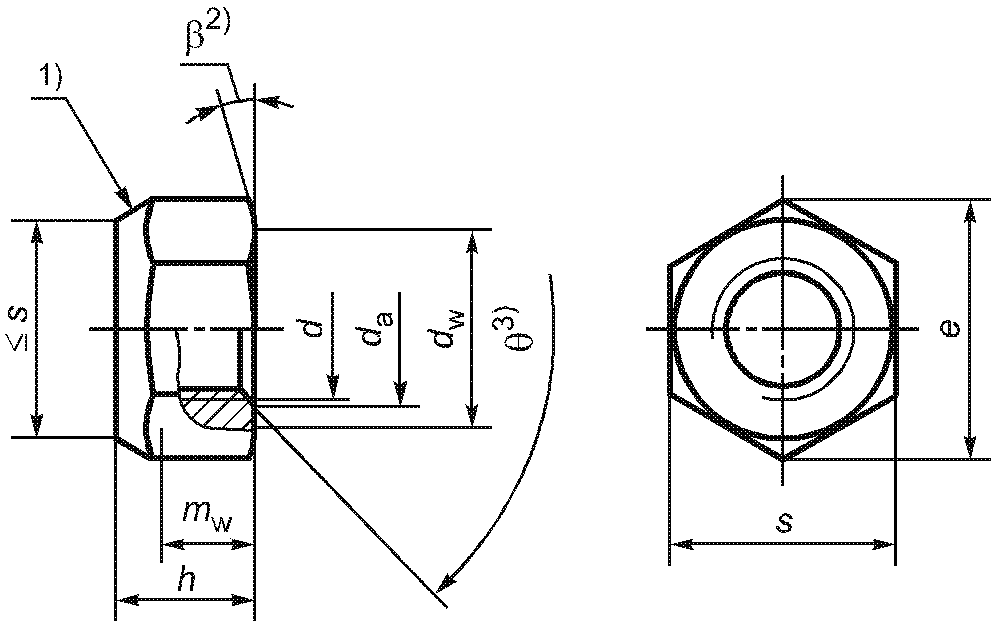

Рисунок 1. Гайка шестигранная

Таблица 1

Размеры в миллиметрах

Символы и их обозначения установлены в ИСО 225.

4. Технические требования

Технические требования приведены в таблице 2.

Таблица 2

5. Обозначение

Пример условного обозначения гайки самостопорящейся цельнометаллической типа 2 с резьбой М12 x 1,5 и классом прочности 8:
