ГОСТ Р ЕН 824-2008. Изделия теплоизоляционные, применяемые в строительстве. Методы измерения отклонения от прямоугольности

(утв. Приказом Ростехрегулирования от 11.03.2008 № 36-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р ЕН 824-2008"]:::rst
  click n0 "https://bukva.ai/docs/gost-r-en-824-2008" "ГОСТ Р ЕН 824-2008. Изделия теплоизоляционные, применяемые в строительстве. Методы измерения отклонения от прямоугольности (утв. Приказом Ростехрегулирования от 11.03.2008 N 36-ст)"
  n1["ГОСТ EN 824-2011"]:::doc
  click n1 "https://bukva.ai/docs/gost-en-824-2011" "ГОСТ EN 824-2011. Межгосударственный стандарт. Изделия теплоизоляционные, применяемые в строительстве. Метод определения отклонения от прямоугольности (введен в действие Приказом Р"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 11 марта 2008 г. № 36-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ

МЕТОДЫ ИЗМЕРЕНИЯ ОТКЛОНЕНИЯ ОТ ПРЯМОУГОЛЬНОСТИ

Thermal insulating products for building applications. Methods for measurement of deviation from squareness

EN 824:1994 Thermal insulating products for building applications. Determination of squareness (IDT)

Группа Ж19

1 января 2009 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Некоммерческим партнерством «Производители современной минеральной изоляции „Росизол“» на основе выполненного Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС») аутентичного перевода европейского стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 465 «Строительство».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 марта 2008 г. № 36-ст.

4. Настоящий стандарт идентичен европейскому стандарту ЕН 824:1994 «Теплоизоляционные изделия, применяемые в строительстве. Определение отклонения от прямоугольности» (EN 824:1994 «Thermal insulating products for building applications. Determination of squareness»).

Наименования настоящего стандарта и раздела 5 изменены по отношению к европейскому стандарту для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Применение настоящего стандарта, устанавливающего методы измерения отклонения от прямоугольности по длине, ширине и толщине изделия, позволяет получить адекватную оценку качества теплоизоляционных материалов, производимых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие Российской Федерации в работе по международной стандартизации.

Настоящий стандарт не отменяет метод определения отклонения от прямоугольности, установленный ГОСТ 17177-94, который применяют, когда это технически и экономически целесообразно и обосновано.

1. Область применения

Настоящий стандарт распространяется на теплоизоляционные изделия, применяемые в строительстве (далее — изделия), и устанавливает требования к средствам и методике измерений отклонения от прямоугольности по длине, ширине и/или толщине полноразмерных изделий с прямыми боковыми гранями.

Для изделий, имеющих другую форму, например, изделий с профилированными боковыми гранями, приведенные методы измерений могут применяться с учетом формы изделия.

2. Нормативные ссылки

Настоящий стандарт не содержит нормативных ссылок.

3. Термины и определения

В настоящем стандарте применен следующий термин с соответствующим определением:

3.1. Отклонение от прямоугольности (deviation from squareness): расстояние от одной из измерительных граней поверочного угольника до боковой грани изделия на заданном расстоянии от угла (см. рисунки 1 - 3).

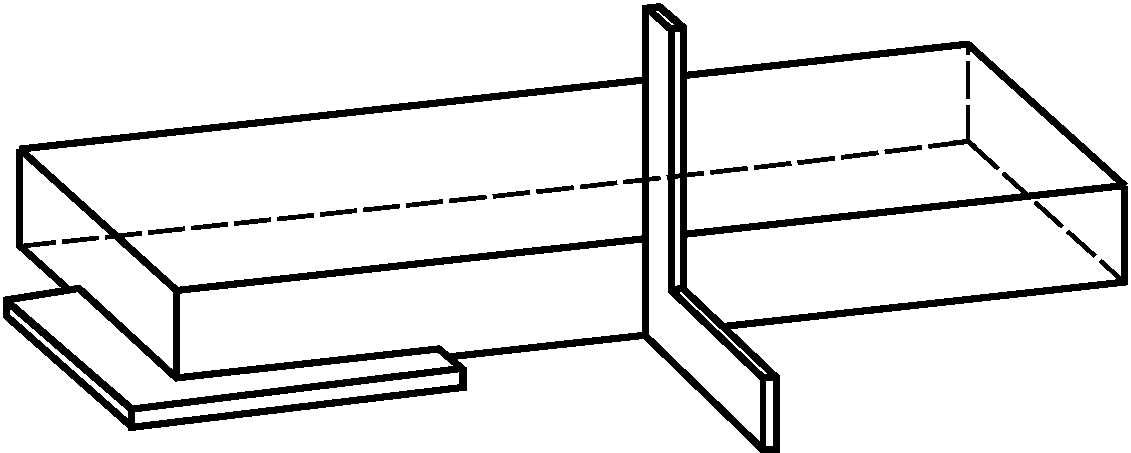

по длине, ширине и толщине (см. также рисунки 2 и 3)

по которому проводят измерение; a_{b} — отклонение

внутренней измерительной грани угольника

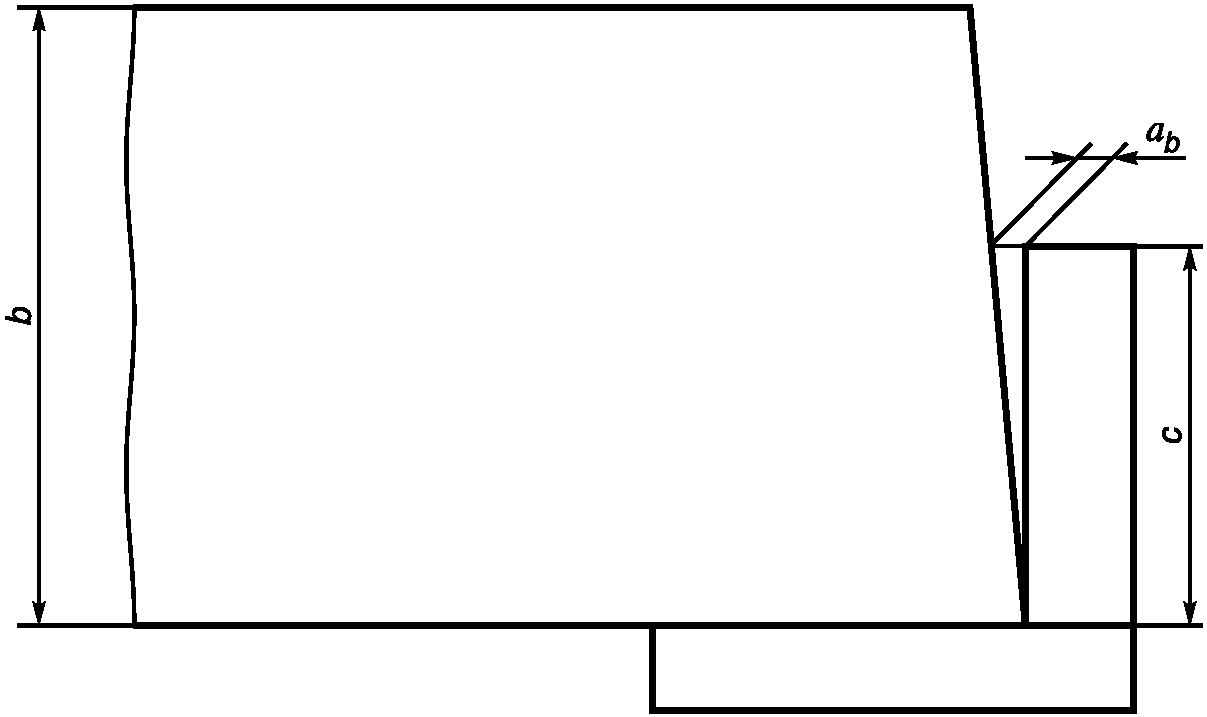

Рисунок 2. Измерения отклонения

d — толщина изделия; a_{d} — отклонение от прямоугольности по толщине

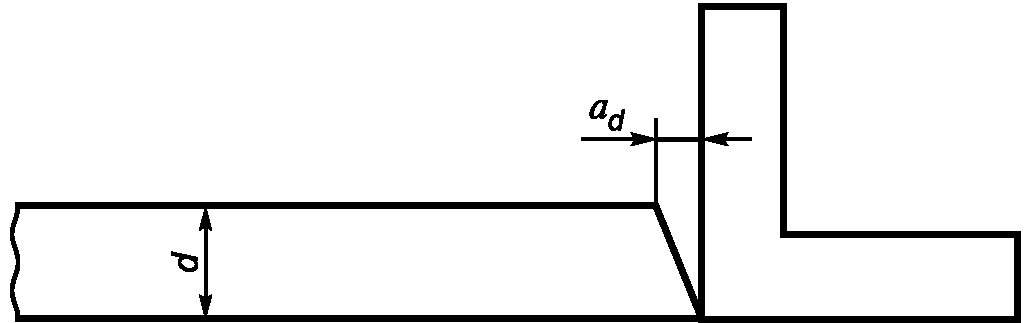

Рисунок 3. Измерение отклонения от прямоугольности по толщине

4. Сущность метода

Прикладывают металлический поверочный угольник к боковым граням изделия и измеряют расстояние между одной из измерительных граней угольника и боковой гранью изделия (см. рисунок 1).

5. Средства измерений и вспомогательное оборудование

5.1 Плоское основание.

Размеры плоского основания должны превышать размеры измеряемого образца по длине и ширине.

5.2. Металлическая линейка или металлическая рулетка с ценой деления 1 мм, погрешностью измерения не более 0,5 мм.

5.3. Металлический поверочный угольник, длина внутренних измерительных граней которого не менее 500 мм, отклонение угольника от прямоугольности — +/- 0,1 мм при измерении на расстоянии 500 мм от угла.

Примечание. Допускается использовать другие средства измерений, обеспечивающие получение результата с указанной погрешностью.

6. Образцы для измерений

6.1 Размеры образцов

В качестве образцов для измерений применяют полноразмерные изделия.

6.2 Число образцов

Число образцов должно быть указано в стандарте на конкретное изделие.

Примечание. При отсутствии стандарта на конкретное изделие число образцов может быть согласовано между заинтересованными сторонами.

6.3 Кондиционирование образцов

Образцы перед измерением выдерживают не менее 6 ч при температуре (23 +/- 5) °C. В случае разногласий образцы выдерживают при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)% в течение времени, указанного в стандарте на конкретное изделие.

7. Методика проведения измерений

7.1 Измерения отклонения от прямоугольности по длине и ширине

7.1.1 Условия измерений

Измерения проводят при температуре (23 +/- 5) °C. В случае разногласий измерения проводят при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)%.

7.1.2 Проведение измерений

Образец укладывают на плоскую поверхность и измеряют отклонение от прямоугольности по длине и ширине следующим образом:

a) металлический угольник одной из внутренних измерительных граней располагают вдоль боковой грани образца, а второй — вдоль смежной с ней боковой грани образца, как показано на рисунке 2;

b) измеряют расстояние между гранью образца и измерительной гранью металлического угольника a_{b} на расстоянии c от угла с погрешностью не более 0,5 мм, где:

1. c принимают равным b, если b менее 500 мм (b — максимальная ширина или длина образца, см. рисунок 2);

2. c принимают равным длине внутренней измерительной грани угольника, если b равно или более 500 мм (см. рисунок 2);

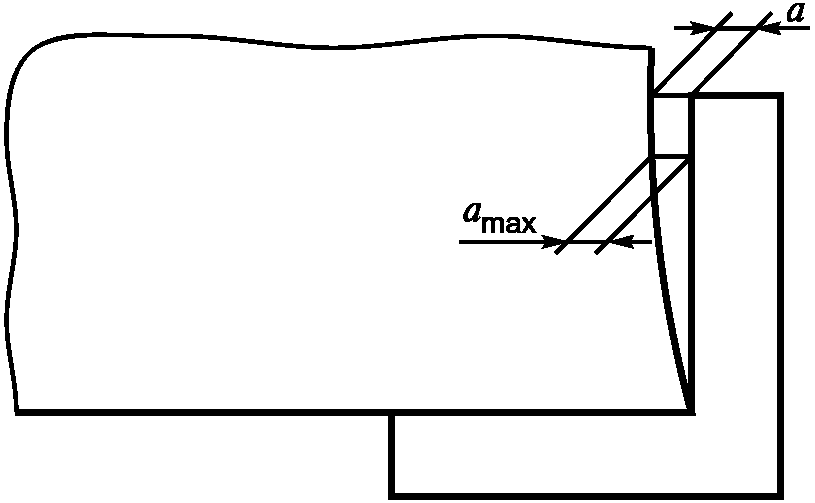

d) при наличии любого значительного отклонения от прямолинейности ребер по длине или ширине образца определяют максимальное отклонение от прямолинейности a_{max} в миллиметрах (см. рисунок 4).

7.2 Измерения отклонения от прямоугольности по толщине

7.2.1 Условия измерений

Измерения проводят при температуре (23 +/- 5) °C. В случае разногласий измерения проводят при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)%.

7.2.2 Проведение измерений

Образец укладывают на плоское основание и измеряют отклонение от прямоугольности по толщине следующим образом:

a) помещают металлический угольник на плоское основание так, чтобы он соприкасался с одной из боковых граней образца, как показано на рисунке 3;

b) измеряют расстояние между гранью образца и измерительной гранью угольника a_{d} с погрешностью не более 0,5 мм в точке наибольшего отклонения измерительной грани поверочного угольника от грани образца;

c) измерения повторяют для остальных граней образца;

d) образец переворачивают и повторяют измерения в соответствии с перечислениями a) - c);

e) за отклонение от прямоугольности по толщине принимают наибольшее из полученных значений.

8. Обработка и представление результатов измерений

8.1 Вычисление отклонения от прямоугольности по длине и ширине

Отклонение от прямоугольности граней изделия по длине и ширине S_{b} вычисляют по формуле

S_{b} = \frac{a_{b}}{c} ,

где a_{b} — измеренное расстояние от грани изделия до измерительной грани угольника, мм;

c — расстояние, измеренное в соответствии с 7.1.2, мм.

Отклонение от прямоугольности S_{b} , мм/м, округляют до 1 мм/м.

8.2 Вычисление отклонения от прямоугольности по толщине

Отклонение от прямоугольности граней изделия по толщине S_{d} , мм, вычисляют по формуле

S_{d} = a_{d} ,

где a_{d} — максимальное измеренное расстояние от грани образца до измерительной грани угольника, мм.

Значение S_{d} округляют до 1 мм и записывают толщину образца.

9. Точность метода

Примечание. Настоящий стандарт не содержит данных о точности метода, однако при его последующем пересмотре такие данные будут в него включены.

10. Отчет об измерениях

Отчет об измерениях должен содержать:
