регулированию и метрологии от 13 марта 2012 г. № 17-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ

МЕТОД ОПРЕДЕЛЕНИЯ ОТКЛОНЕНИЯ ОТ ПРЯМОУГОЛЬНОСТИ

Thermal insulating products for building applications. Method for determination of deviation from squareness

(EN 824:1994, IDT)

1 сентября 2012 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-2009 «Система межгосударственных нормативных документов в строительстве. Основные положения».

Сведения о стандарте

1. Подготовлен Некоммерческим партнерством «Производители современной минеральной изоляции „Росизол“ на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.»

2. Внесен Техническим комитетом по стандартизации ТК 465 «Строительство».

3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (дополнение № 1 к приложению Д Протокола № 38 от 18 марта 2011 г.).

За принятие стандарта проголосовали:

4. Настоящий стандарт идентичен европейскому региональному стандарту EN 824:1994 «Thermal insulating products for building applications — Determination of squareness» («Теплоизоляционные изделия, применяемые в строительстве — Определение отклонения от прямоугольности»).

Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

Перевод с английского языка (en).

Степень соответствия — идентичная (IDT).

5. Приказом Федерального агентства по техническому регулированию и метрологии от 13 марта 2012 г. № 17-ст межгосударственный стандарт ГОСТ EN 824-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2012 г.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты».

Введение

Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение теплоизоляционных материалов с характеристиками, гармонизированными с требованиями европейских стандартов, а также в случаях, когда это технически и экономически целесообразно.

1. Область применения

Настоящий стандарт распространяется на теплоизоляционные изделия, применяемые в строительстве (далее — изделия), и устанавливает требования к средствам и методике измерений отклонения от прямоугольности по длине, ширине и/или толщине полноразмерных изделий с прямыми боковыми гранями.

Для изделий, имеющих другую форму, например, для изделий с профилированными боковыми гранями, приведенный метод измерений может применяться с учетом формы изделия.

2. Нормативные ссылки

Настоящий стандарт не содержит нормативных ссылок.

3. Термины и определения

В настоящем стандарте применен следующий термин с соответствующим определением:

3.1. Отклонение от прямоугольности (deviation from squareness): расстояние от одной из измерительных граней поверочного угольника до боковой грани изделия, измеренное на заданном расстоянии от угла (см. рисунки 1 - 3).

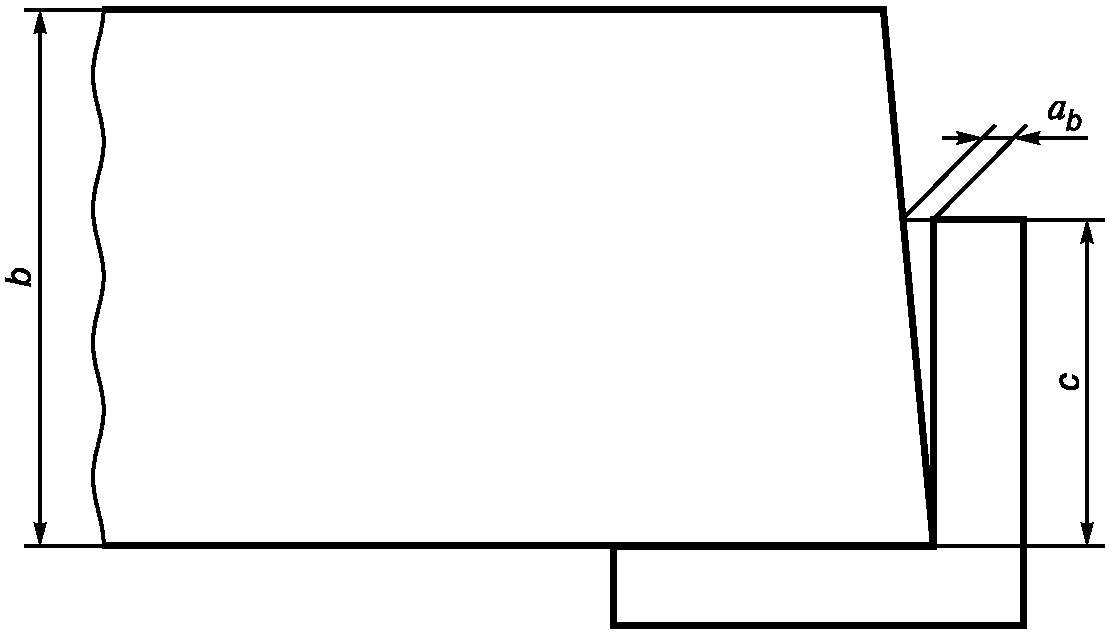

по длине, ширине и толщине (см. также рисунки 2 и 3)

b — длина или ширина изделия в зависимости от угла,

c — длина внутренней измерительной грани угольника

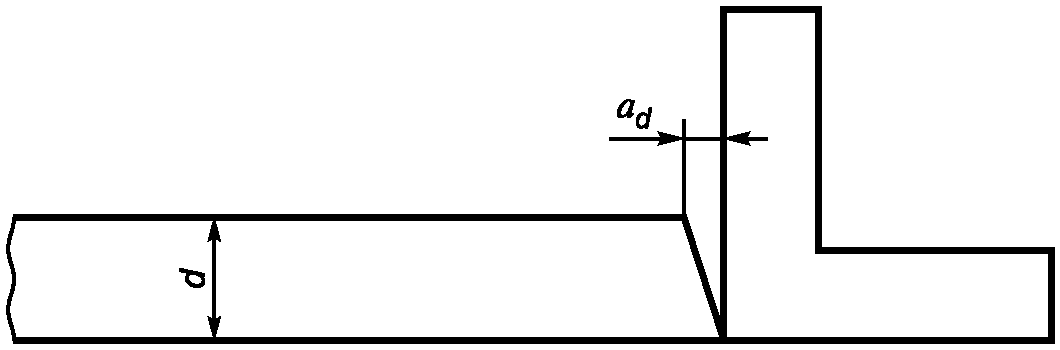

d — толщина изделия; a_{d} — отклонение от прямоугольности по толщине

Рисунок 3. Измерение отклонения

4. Сущность метода

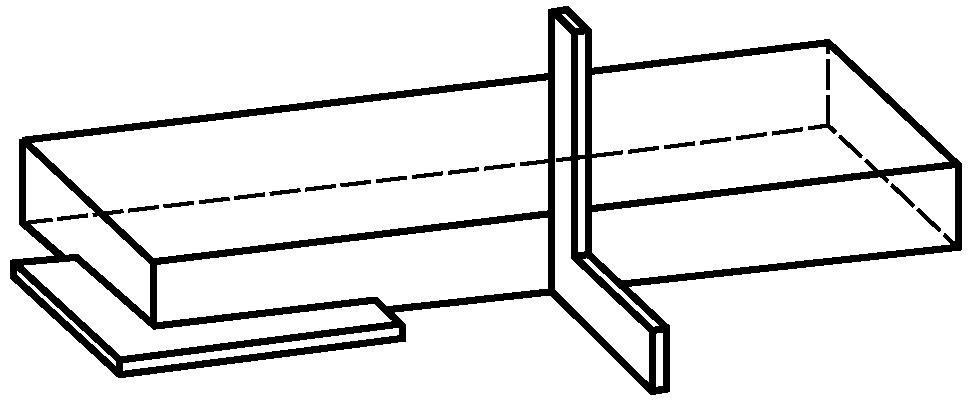

Прикладывают металлический поверочный угольник к боковым граням изделия и измеряют расстояние между одной из измерительных граней угольника и боковой гранью изделия (см. рисунок 1).

5. Средства измерений и вспомогательное оборудование

5.1. Плоское основание. Размеры плоского основания должны превышать размеры измеряемого образца по длине и ширине.

5.2. Металлическая линейка или металлическая рулетка с ценой деления 1 мм, погрешностью измерения не более +/- 0,5 мм.

5.3. Металлический поверочный угольник, длина внутренних измерительных граней которого не менее 500 мм, отклонение угольника от прямоугольности +/- 0,1 мм при измерении на расстоянии 500 мм от угла.

Примечание. Допускается использовать другие средства измерений, обеспечивающие получение результата с указанной погрешностью.

6. Образцы для измерений

6.1 Размеры образцов

В качестве образцов для измерений применяют полноразмерные изделия.

6.2 Число образцов

Число образцов должно быть указано в стандарте или технических условиях на изделие конкретного вида.

Примечание. При отсутствии стандарта или технических условий на изделие число образцов может быть согласовано между заинтересованными сторонами.

6.3 Кондиционирование образцов

Образцы перед измерением выдерживают не менее 6 ч при температуре (23 +/- 5) °C. В случае разногласий образцы выдерживают при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)% в течение времени, указанного в стандарте или технических условиях на изделие.

7. Методика проведения измерений

7.1 Измерение отклонений от прямоугольности по длине и ширине

7.1.1 Условия измерений

Измерения проводят при температуре (23 +/- 5) °C. В случае разногласий измерения проводят при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)%.

7.1.2 Проведение измерения

Образец укладывают на плоскую поверхность и измеряют отклонение от прямоугольности по длине и ширине следующим образом:

a) поверочный угольник одной из внутренних измерительных граней располагают вдоль боковой грани образца, а второй — вдоль смежной с ней боковой грани образца, как показано на рисунке 2;

b) измеряют расстояние между гранью образца и измерительной гранью металлического угольника a_{b} на расстоянии c от угла с погрешностью не более +/- 0,5 мм, где:

1. c принимают равным b, если b менее 500 мм (b — максимальная ширина или длина образца, см. рисунок 2);

2. c принимают равным длине внутренней измерительной грани угольника, если значение b равно или более 500 мм (см. рисунок 2);

c) измерения повторяют для всех углов образца, меньших или равных 90°;

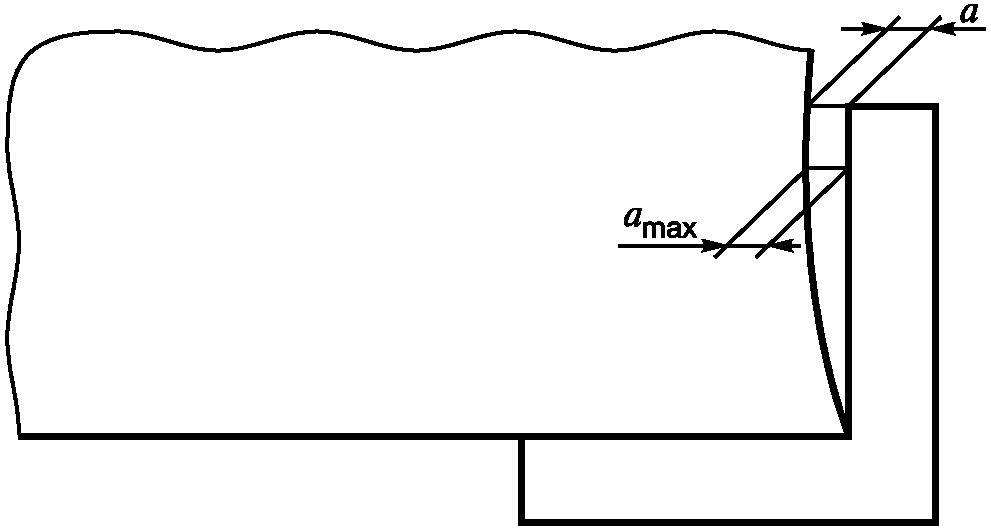

d) при наличии любого значительного отклонения от прямолинейности ребер по длине или ширине образца определяют максимальное отклонение от прямолинейности a_{max} в миллиметрах (см. рисунок 4).

Рисунок 4. Измерение отклонения от прямолинейности ребер

7.2 Измерение отклонения от прямоугольности по толщине

7.2.1 Условия измерений

Измерения проводят при температуре (23 +/- 5) °C. В случае разногласий измерения проводят при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)%.

7.2.2 Проведение измерений

Образец укладывают на плоское основание и измеряют отклонение от прямоугольности по толщине следующим образом:

a) помещают металлический угольник на плоское основание так, чтобы он соприкасался с одной из боковых граней образца, как показано на рисунке 3;

b) измеряют расстояние между гранью образца и измерительной гранью поверочного угольника a_{d} с погрешностью не более +/- 0,5 мм в точке наибольшего отклонения измерительной грани поверочного угольника от грани образца;

d) образец переворачивают и повторяют измерения в соответствии с перечислениями a) — c);

e) за отклонение от прямоугольности по толщине принимают наибольшее из полученных значений.

8. Обработка и представление результатов измерений

8.1 Вычисление отклонения от прямоугольности по длине и ширине

Отклонения от прямоугольности граней изделия по длине и ширине S_{b} вычисляют по формуле

где a_{b} — расстояние, измеренное от грани изделия до измерительной грани угольника, мм;

c — расстояние, измеренное в соответствии с 7.1.2, мм.

Отклонение от прямоугольности S_{b} , мм/м, округляют до 1 мм/м.

8.2 Вычисление отклонения от прямоугольности по толщине

Отклонение от прямоугольности граней изделия по толщине S_{d} , мм, вычисляют по формуле

S_{d} = a_{d},

где a_{d} — максимальное расстояние, измеренное от грани образца до измерительной грани угольника, мм.

Значение S_{d} округляют до 1 мм и записывают толщину образца.

9. Точность метода

Примечание. Настоящий стандарт не содержит данных о точности метода, однако при последующем его пересмотре такие данные будут в него включены.

10. Отчет об измерениях

Отчет об измерениях должен содержать:
