МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СИЛЫ

State system for ensuring the traceability of measurements. State verification schedule for force measuring instruments

ГОСТ 8.640-2014

МКС 17.020

17.100

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по международной стандартизации. Правила разработки, принятия, применения, обновления и отмены».

Сведения о стандарте

1. Разработан Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»).

2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 25 июня 2014 г. № 45-2014).

4. Приказом Федерального агентства по техническому регулированию и метрологии от 10 июля 2014 г. № 791-ст межгосударственный стандарт ГОСТ 8.640-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на поверочную схему для средств измерений силы в диапазоне от 10 до 9 \cdot 10^{6}\text{Н} (Приложение А) и устанавливает порядок передачи единицы силы Ньютона (Н) от государственного первичного эталона единицы силы с помощью рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

Допускается проводить поверку (аттестацию) эталонов и средств измерений с применением эталонов более высокой точности, чем предусмотрено настоящим стандартом.

Допускается проводить поверку средств измерений, не указанных в настоящем стандарте, при условии разработки методик поверки, обеспечивающих доверительную погрешность результатов измерений не более 1/3 от пределов допускаемой погрешности поверяемых средств измерений.

2. Первичный эталон

2.1 Государственный первичный эталон состоит из комплекса следующих технических средств:

• эталонная установка ЭУ-0,02, воспроизводящая единицу в диапазоне от 10 до 2 \cdot 10^{2}\text{Н} с дискретностью 10 Н;
• эталонная установка ЭУ-0,5, воспроизводящая единицу в диапазоне от 10^{2} до 5 \cdot 10^{3}\text{Н} с дискретностью 100 Н;
• эталонная установка ЭУ-10, воспроизводящая единицу в диапазоне от 2 \cdot 10^{3} до 1 \cdot 10^{5}\text{Н} с дискретностью 1 кН;
• эталонная установка ЭУ-100, воспроизводящая единицу в диапазоне от 1 \cdot 10^{4} до 1 \cdot 10^{6}\text{Н} с дискретностью 10 кН.

2.2. Диапазон значений силы, в котором воспроизводится единица, составляет от 10 до 1 \cdot 10^{6}\text{Н} .

2.3. Государственный первичный эталон единицы силы обеспечивает воспроизведение единицы с относительным средним квадратическим отклонением (далее — СКО) результата измерений S, не превышающим 5 \cdot 10^{- 6} при 15 независимых измерениях.

Относительная стандартная неопределенность, оцениваемая по типу A, W_{A} не превышает 5 \cdot 10^{- 6} при 15 независимых измерениях.

2.4. Государственный первичный эталон единицы силы применяют для передачи единицы силы рабочим эталонам 1-го разряда методом сличения с помощью компараторов силы (переносных преобразователей силы).

2.5. СКО компараторов для реализации метода сличений рабочих эталонов 1-го разряда с государственным первичным эталоном не должно превышать значений, указанных в таблице 1.

3. Рабочие эталоны

3.1 Рабочие эталоны 1-го разряда

3.1.1. В качестве рабочих эталонов единицы силы 1-го разряда применяют стационарные силовоспроизводящие машины и установки с диапазоном хранения и передачи единицы от 10 Н до 9 МН.

3.1.2. Пределы допускаемых значений доверительных границ относительной суммарной погрешности при доверительной вероятности p = 0,95 рабочих эталонов 1-го разряда приведены в таблице 2.

относительной суммарной погрешности при доверительной вероятности p = 0,95 рабочих эталонов 1-го разряда

Примечание. Могут быть применены силовоспроизводящие установки и машины, имеющие другие принципы действия.

Диапазон хранения и передачи единицы может быть разделен на интервалы с разными пределами допускаемых значений доверительных границ относительной суммарной погрешности.

Например, машина ОСМ2-200-10 имеет диапазон хранения и передачи единицы от 2 до 2000 кН, который может быть разделен на интервалы:

• от 2 до 100 кН вкл. — \delta = 0,01\% ;
• от 100 кН до 1 МН вкл. — \delta = 0,02\% ;
• от 1 до 2 МН вкл. — \delta = 0,15\% .

3.1.3. Рабочие эталоны 1-го разряда предназначены для передачи единицы методом прямых измерений рабочим эталонам 2-го разряда и рабочим средствам измерений.

3.1.4. Соотношение пределов допускаемых значений доверительных границ относительной суммарной погрешности рабочих эталонов 1-го разряда и пределов допускаемых значений доверительных границ относительной суммарной погрешности рабочих эталонов 2-го разряда (рабочих средств измерений) должно быть не более 1/3.

3.2 Рабочие эталоны 2-го разряда

3.2.1. В качестве рабочих эталонов единицы силы 2-го разряда применяют переносные динамометры с диапазоном хранения и передачи единицы от 10 Н до 9 МН.

3.2.2. Пределы допускаемых значений доверительных границ относительной суммарной погрешности при доверительной вероятности p = 0,95 не должны превышать значений, указанных в таблице 3.

Таблица 3

2-го разряда при доверительной вероятности p = 0,95

Примечание. Диапазон измерений динамометра может быть разделен на интервалы с разными пределами допускаемых значений доверительных границ относительной суммарной погрешности.

Например, динамометр переносной с диапазоном измерений от 50 до 500 кН, который может быть разделен на интервалы:

• от 50 до 250 кН вкл. — \delta = 0,45\% ;
• от 250 до 400 кН вкл. — \delta = 0,24\% ;
• от 400 до 500 кН вкл. — \delta = 0,12\% .

3.2.3. Рабочие эталоны 2-го разряда применяют для передачи единицы методом прямых и совокупных измерений рабочим эталонам 3-го разряда и рабочим средствам измерений.

Примечание. Метод совокупных измерений заключается в применении группы параллельно установленных динамометров 2-го разряда.

3.2.4. Соотношение пределов допускаемых значений доверительных границ относительной суммарной погрешности рабочих эталонов 2-го разряда и пределов допускаемых значений доверительных границ относительной суммарной погрешности рабочих эталонов 3-го разряда (рабочих средств измерений) должно быть не более 1/3.

3.3 Рабочие эталоны 3-го разряда

3.3.1. В качестве рабочих эталонов единицы силы 3-го разряда применяют стационарные силовоспроизводящие установки и машины с диапазоном хранения и передачи единицы от 10 Н до 9 МН.

3.3.2. Пределы допускаемых значений доверительных границ относительной суммарной погрешности рабочих эталонов 3-го разряда при доверительной вероятности p = 0,95 рабочих эталонов 3-го разряда приведены в таблице 4.

Таблица 4

вероятности p = 0,95 рабочих эталонов 3-го разряда

Примечание. Могут быть применены силовоспроизводящие установки и машины, имеющие другие принципы действия.

3.3.3. Рабочие эталоны 3-го разряда предназначены для передачи единицы рабочим средствам измерений методом прямых измерений.

3.3.4. Соотношение пределов допускаемых значений доверительных границ относительной суммарной погрешности рабочих эталонов 3-го разряда и пределов допускаемой относительной суммарной погрешности рабочих средств измерений должно быть не более 1/3.

4. Рабочие средства измерений

4.1. В качестве рабочих средств измерений применяют динамометры, силоизмерительные датчики, испытательные машины, прессы, стенды и другие измерительные системы, содержащие встроенные силоизмерители, с диапазоном измерений от 10 Н до 9 МН.

4.2. Пределы допускаемой относительной погрешности рабочих средств измерений приведены в таблице 5.

Таблица 5

рабочих средств измерений

Приложение А (обязательное)

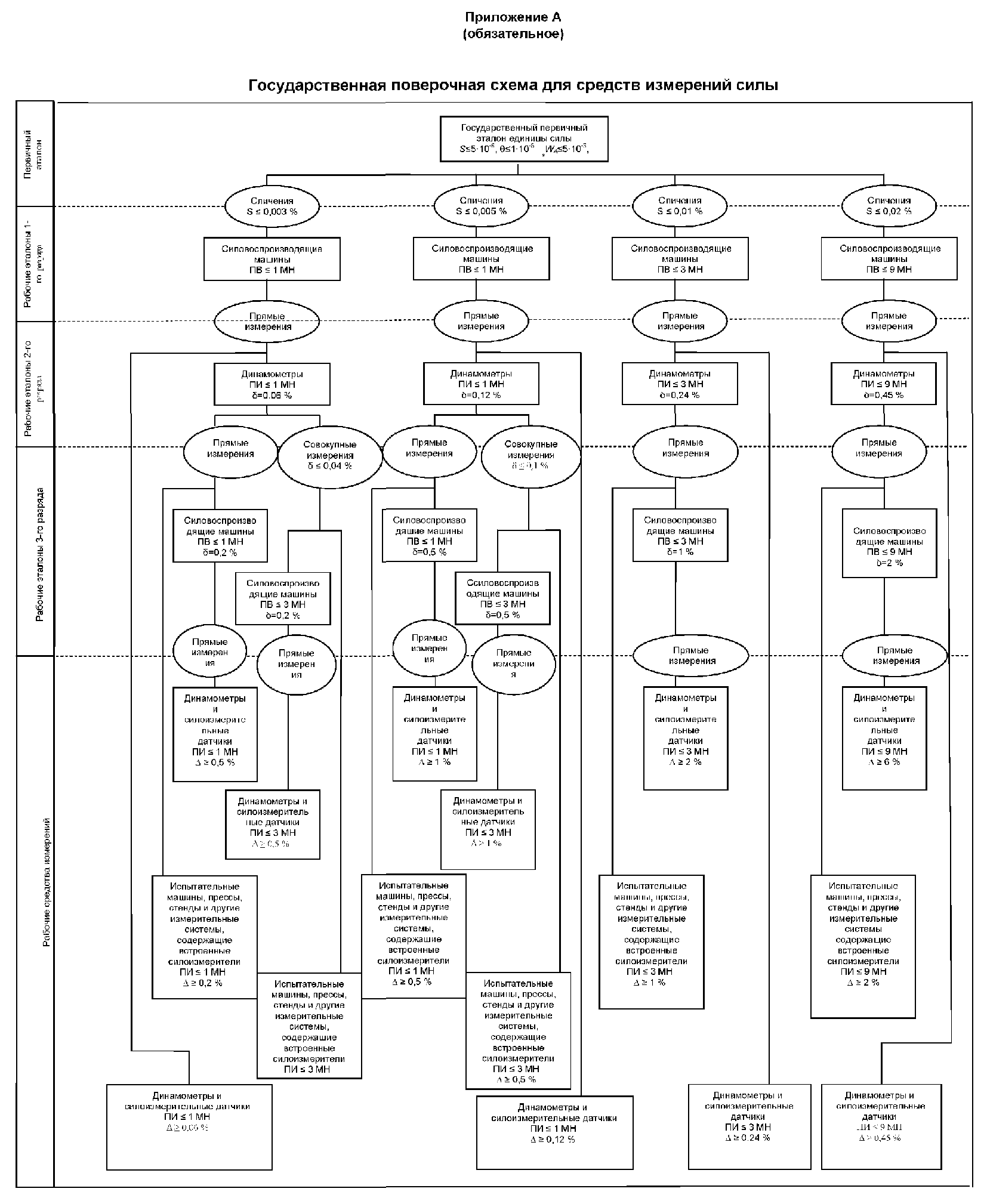

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

БИБЛИОГРАФИЯ
