Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. № 1481-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИСПЫТАНИЯ БЕТОННОЙ СМЕСИ

ЧАСТЬ 12

САМОУПЛОТНЯЮЩАЯСЯ БЕТОННАЯ СМЕСЬ. ИСПЫТАНИЕ С ПРИМЕНЕНИЕМ БЛОКИРУЮЩЕГО КОЛЬЦА (J-КОЛЬЦО)

Testing fresh concrete. Part 12. Self-compacting concrete mixes. J-ring test (J-ring)

(EN 12350-12:2010, IDT)

ГОСТ Р 57819-2017/EN 12350-12:2010

ОКС 91.100.30

Дата введения 1 июля 2018 года

Предисловие

1 ПОДГОТОВЛЕН Акционерным обществом «Научно-исследовательский центр „Строительство“ (АО „НИЦ „Строительство“) — Центральный научно-исследовательский институт строительных конструкций им. В.А. Кучеренко» (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием «Российский научно-иследовательский центр информации по стандартизации, метрологии и оценке соответствия»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. № 1481-ст

4 Настоящий стандарт идентичен европейскому стандарту EN 12350-12:2010 «Испытания бетонной свежеприготовленной смеси. Часть 12. Самоуплотняющийся бетон. Испытание с применением блокирующего кольца» (EN 12350-12:2010 « Prüfung von Frischbeton — Teil 12: Selbstverdichtender — Beton Blockierung Versuch», IDT).

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международного и европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт устанавливает метод определения текучести (с учетом проходимости), удобоукладываемости при испытании с применением блокирующего кольца (J-кольцо) и времени растекания t500J для самоуплотняющегося бетона.

Испытание не предназначено для размера зерна заполнителя свыше 40 мм.

Примечание - Отношение «значение зерна заполнителя/шаг стержней» в испытании применяют для оценки текучести исследуемого бетона при стандартном шаге стержней в конструкции. Закупоривание при укладке бетонной смеси означает, что значение зерна заполнителя могло быть слишком большим для применения данного метода.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание, для недатированных — последнее издание (включая все изменения к нему).

EN 12350-1, Prüfung von Frischbeton — Teil 1: Probenahme (Испытания бетонной смеси. Часть 1. Отбор проб; Testing fresh concrete — Part 1: Sampling)

EN 12350-8, Prüfung von Frischbeton — Teil 8: Selbstverdichtender Beton — Setzflie\beta versuch (Испытания бетонной свежеприготовленной смеси. Часть 8. Испытание на расплыв; Testing fresh concrete — Part 8: Self-compacting concrete. Slump-flow test)

3. Обозначения и аббревиатуры

В настоящем стандарте использованы следующие обозначения:

SFj — расплыв бетонной смеси в испытании с применением блокирующего кольца, мм;

d1 — наибольший диаметр бетонной лепешки, мм;

d2 — диаметр бетонной лепешки под прямым углом к d1, мм;

PJ — проходимость, мм;

\Delta h — измеряемые высоты, мм;

r — повторяемость;

R — воспроизводимость.

4. Сущность метода испытаний

Испытание с применением блокирующего кольца применяют для оценки текучести самоуплотняющейся бетонной смеси при укладке через узкое отверстие, включая расстояния между арматурными стержнями или между другими препятствиями без расслоения или закупоривания.

Применяют испытания с частым и редким шагом стержней. Частый шаг стержней имитирует густонасыщенную арматуру.

Испытание с применением блокирующего кольца — альтернатива испытанию на L-образном коробе согласно ЕН 12350-10, хотя результат нельзя сравнивать напрямую.

Метод следует процедуре, описанной в ЕН 12350-8, за исключением того, что перед заполнением конуса бетонной смесью вокруг конуса устанавливают блокирующее кольцо, содержащее равномерно распределенные вертикальные гладкие стержни.

Дополнительно при необходимости измеряют время t500J до достижения растекания бетонной смеси диаметра 500 мм.

5. Оборудование

Оборудование должно соответствовать ЕН 12350-8 со следующими дополнениями.

Примечание - Опорные стойки конуса могут быть сняты, чтобы конус подходил к блокирующему кольцу, или если их наличие препятствует движению вверх в блокирующем кольце.

5.1 Блокирующее кольцо с узким зазором

Гладкие стальные стержни диаметром (18 +/- 0,5) мм, которые закреплены на одном кольце с диаметром (300 +/- 2) и размерами, представленными на рисунках 1 и 2 [зазор между стержнями — (41 +/- 1) мм].

5.2 Блокирующее кольцо с широким зазором

Гладкие стальные стержни диаметром (18 +/- 0,5) мм, которые закреплены на одном кольце с диаметром (300 +/- 2) и размерами, представленными на рисунках 1 и 3 [зазор между стержнями — (59 +/- 1) мм].

5.3 Линейка

Линейка для установки по одной оси ориентирной линии для измерения высот длиной примерно 400 мм.

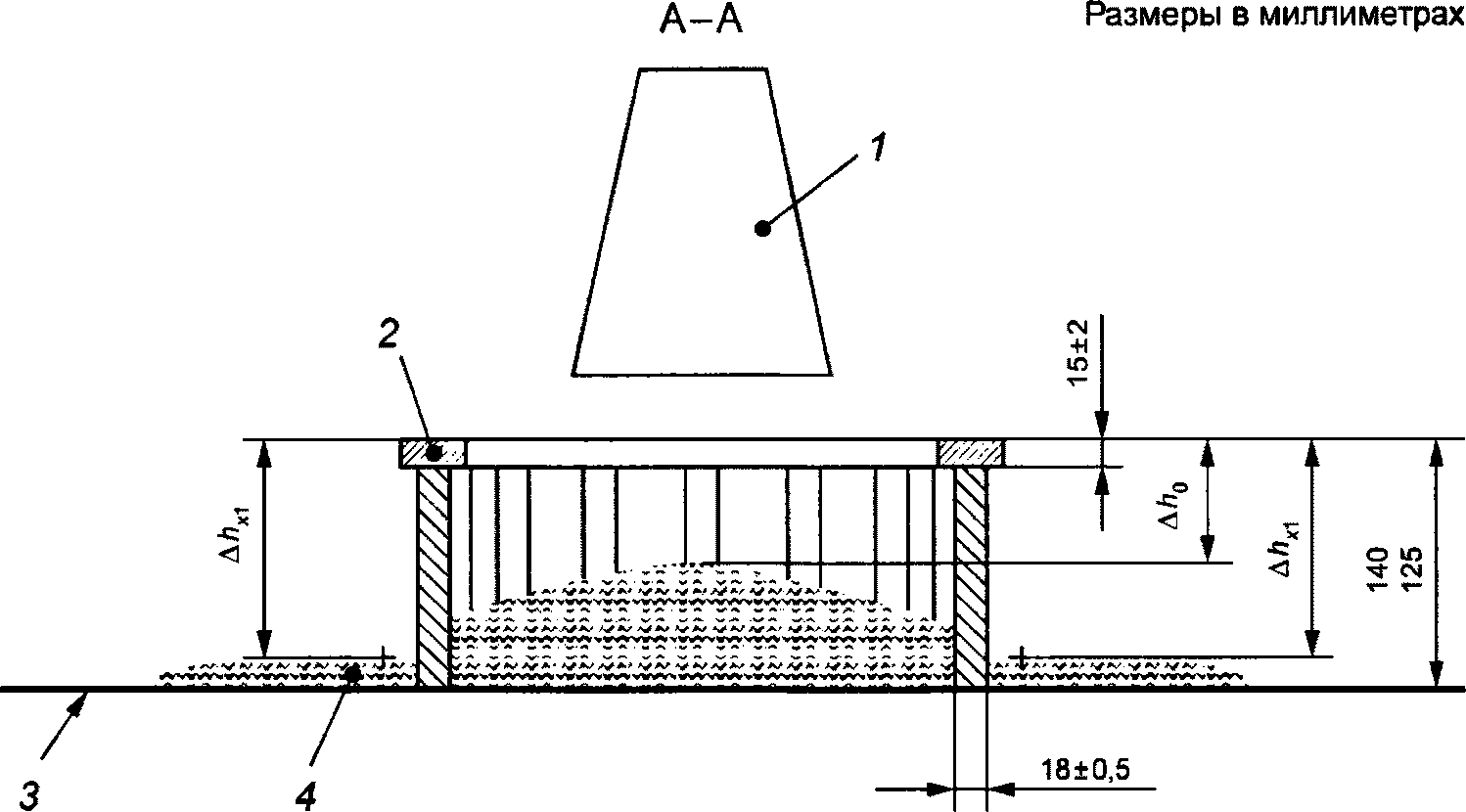

1 — конус; 2 — блокирующее кольцо; 3 — плита основания; 4 — бетон; \Delta h — разница высот между верхним краем блокирующего кольца и определенными точками бетона

Рисунок 1 — Разрез А-А, поперечный по отношению к блокирующему кольцу

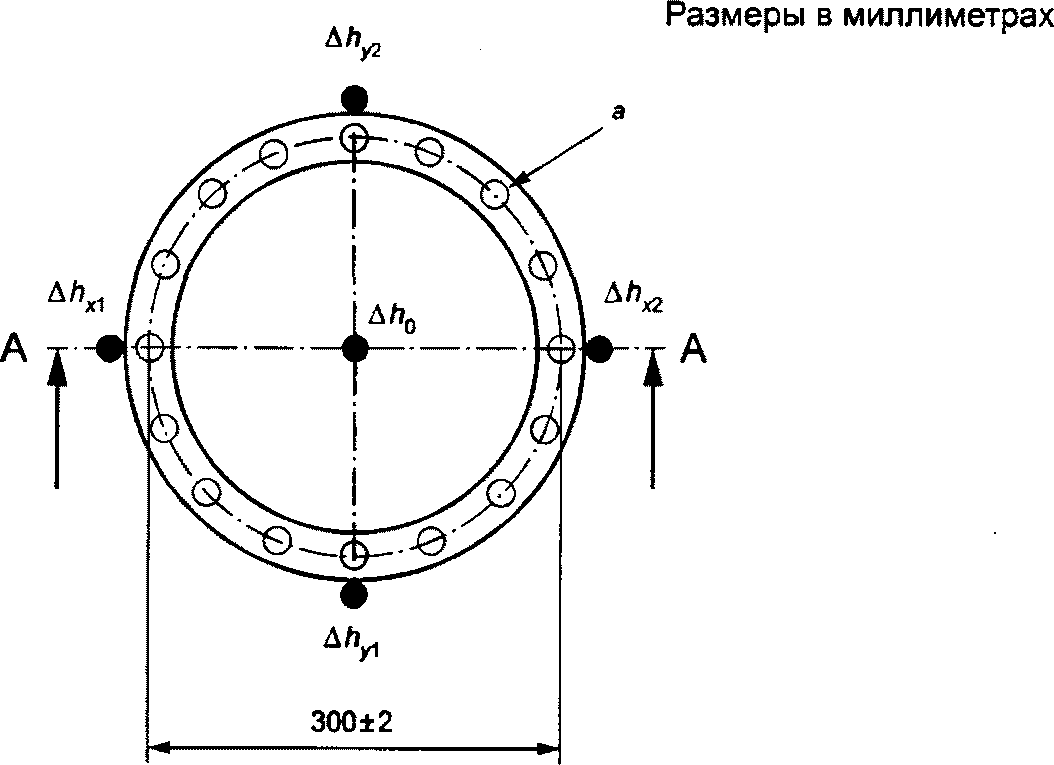

a — 16 гладких стальных стержней, расположенных на равных расстояниях (+/- 0,5 мм); \Delta h — разница высот между верхним краем блокирующего кольца и определенными точками бетона

Рисунок 2 — Блокирующее кольцо с частым шагом стержней

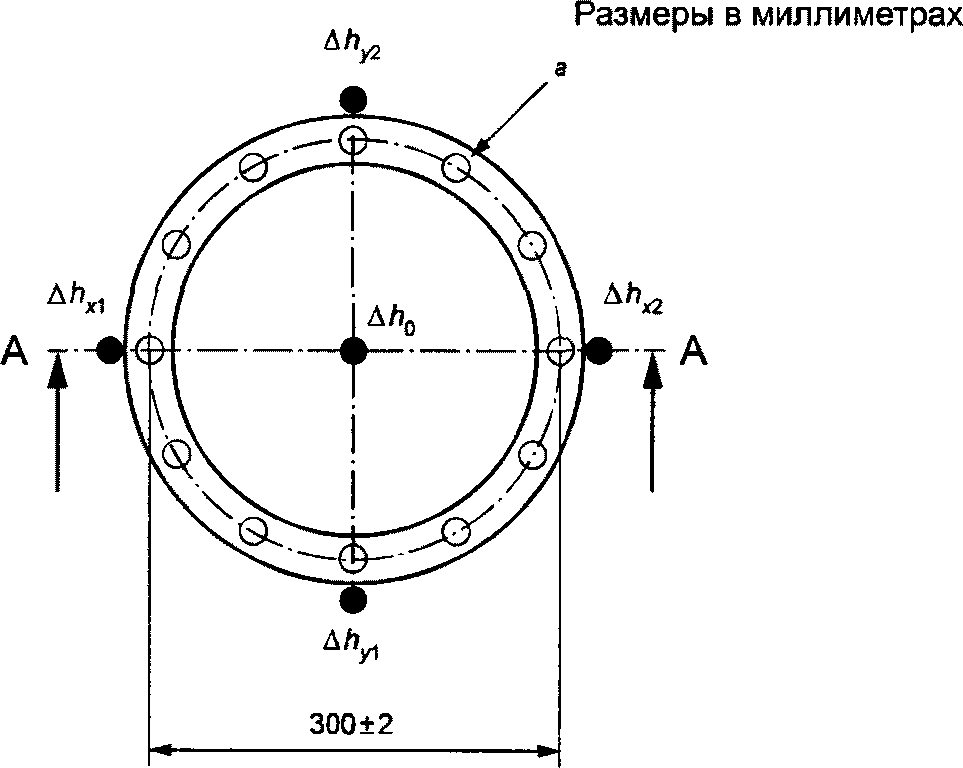

a — 12 гладких стальных стержней, расположенных на равных расстояниях (+/- 0,5 мм); \Delta h — разница высот между верхним краем блокирующего кольца и определенными точками бетона

Рисунок 3 — Блокирующее кольцо с редким шагом стержней

6. Проба для испытаний

Пробу для испытаний следует отбирать в соответствии с требованиями ЕН 12350-1.

7. Проведение испытания

Конус и плиту основания подготавливают согласно ЕН 12350-8.

Конус устанавливают на плиту основания в центр большого круга диаметром 210 мм и фиксируют в этом положении (или используют манжету с гирей), причем нужно обеспечивать, чтобы бетон не смог просочиться под конус.

Блокирующее кольцо, в центре которого находится конус, располагают на плите основания.

Конус наполняют без вибрации или механического уплотнения за один рабочий цикл, а избыток удаляют с верхнего края конуса. Заполненный конус не должен оставаться в покое более 30 с; в течение этого времени пролившийся бетон необходимо убрать с плиты основания и обеспечить, чтобы плита основания была полностью увлажнена, но без излишков влаги.

Одним движением снимают конус в течение 1 — 3 с вертикально вверх, не препятствуя расплыву бетонной смеси. Если требуется определить время растекания t500J, включают секундомер сразу же после отрыва конуса от плиты основания и записывают время до первого контакта бетона в точке с кругом 500 мм с точностью до 0,1 с.

Без воздействия на плиту основания или бетон самый большой диаметр бетонной лепешки измеряют с точностью до 10 мм и обозначают d1. Затем измеряют с точностью до 10 мм диаметр бетонной лепешки под прямым углом к d1 и записывают как d2.

Кладут линейку на верхнюю сторону блокирующего кольца и измеряют с точностью до 1 мм относительные различия высот между нижним кантом линейки и бетонной поверхности в центре \Delta h_{0} и в четырех позициях вне блокирующего кольца, т.е. два — \Delta h_{x1} , \Delta h_{x2} в направлении x и другие два \Delta h_{y1} , \Delta h_{y2} — в направлении y (перпендикулярно к x), как показано на рисунках 2 и 3.

Бетонные лепешки нужно проверять на признак расслоения и результат учитывать в перечислении h) раздела 9 с качественной точки зрения, например: «признаки расслоения отсутствуют», «сильные признаки расслоения».

Примечание - Признаками расслоения может быть кольцо из цементного теста/раствора и отделившегося крупного заполнителя в средней части.

8. Результаты испытаний

8.1 Проходимость PJ

Проходимость PJ (англ.: passing ability) блокирующего кольца рассчитывают с точностью до 1 мм по формуле

PJ = \frac{(\Delta h_{x1} + \Delta h_{x2} + \Delta h_{y1} + \Delta h_{y2})}{4} - \Delta h_{0},

где PJ — проходимость, мм;

\Delta h — измеряемые высоты, мм.

8.2 Удобоукладываемость SFJ

Удобоукладываемость в испытании с применением блокирующего кольца SFJ — среднее значение d1 и d2. Его указывают с точностью до 10 мм и рассчитывают по формуле

SF_{J} = \frac{(d_{1} + d_{2})}{2} ,

где SFJ — расплыв бетонной смеси в испытании с применением блокирующего кольца, мм;

d1 — наибольший диаметр бетонной лепешки, мм;

d2 — диаметр бетонной лепешки под прямым углом к d1, мм.

8.3 Время растекания t500J

В качестве времени растекания t500J в испытании с применением блокирующего кольца принимают промежуток времени между моментом, в который конус отделяется от плиты основания, и моментом, в который самоуплотняющаяся бетонная смесь касается впервые круга 500 мм. Время растекания t500J рассчитывают в секундах с точностью 0,5 с.

9. Протокол испытаний

В протоколе испытаний должны содержаться:

a) наименование пробы;

b) место проведения испытания;

c) дата и время выполнения испытания;

d) использовалось блокирующее кольцо с частым или редким шагом стержней;

e) проходимость PJ с точностью до 1 мм;

f) удобоукладываемость в испытании с применением блокирующего кольца SFJ с точностью 10 мм;

g) время растекания t500J с точностью 0,5 с (при необходимости);

h) любые данные о расслоении бетона;

i) любое отклонение от стандартного метода испытания;

j) заявление эксперта по технической части о том, что испытание, за исключением указанного в перечислении i), проводилось в соответствии с настоящим стандартом.

В протоколе испытаний могут дополнительно содержаться:

k) температура бетона во время испытания;

l) возраст бетона на момент проверки (если известно).

10. Повторяемость и воспроизводимость

Повторяемость r и воспроизводимость R для блокирующего кольца с узким зазором устанавливались в программе, в которой участвовали восемь лабораторий, 16 экспертов и с двумя повторениями, а также r и R были оценены на соответствие ИСО 5725-2.

Результаты для r и R при использовании блокирующего кольца с узким зазором приведены в таблицах 1 - 3. Для блокирующего кольца с редким шагом стержней аналогичные данные отсутствуют.

Таблица 1

Повторяемость и воспроизводимость для типовых значений блокирующего кольца с частым шагом стержней, проходимость PJ

Таблица 2

Повторяемость и воспроизводимость для типовых значений блокирующего кольца с частым шагом стержней, расплыв SFJ

Таблица 3

Повторяемость и воспроизводимость для типовых значений блокирующего кольца с частым шагом стержней, время растекания t500J

Приложение ДА (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНОГО И ЕВРОПЕЙСКИХ СТАНДАРТОВ НАЦИОНАЛЬНЫМ СТАНДАРТАМ

Таблица ДА.1
