ГОСТ Р 58002-2017/EN 12350-8:2010. Национальный стандарт Российской Федерации. Испытания бетонной смеси. Часть 8. Самоуплотняющийся бетон. Испытание на расплыв
(утв. и введен в действие Приказом Росстандарта от 24.11.2017 № 1842-ст)
Примечание
Действие данного документа приостановлено с 14.01.2020 на период до 01.01.2022 Приказом Росстандарта от 14.01.2020 № 2-ст. Документ введен в действие с 1 августа 2018 года.
Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 ноября 2017 г. № 1842-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
САМОУПЛОТНЯЮЩИЙСЯ БЕТОН. ИСПЫТАНИЕ НА РАСПЛЫВ
Testing fresh concrete. Part 8. Self-compacting concrete. Slump-flow test
ГОСТ Р 58002-2017/EN 12350-8:2010
Дата введения 1 августа 2018 года
Предисловие
1 ПОДГОТОВЛЕН структурным подразделением Акционерного общества «Научно-исследовательский центр „Строительство“ (АО „НИЦ „Строительство“) — Научно-исследовательский, проектно-конструкторский и технологический институт бетона и железобетона им. А.А. Гвоздева (НИИЖБ им. А.А. Гвоздева) на основе официального перевода на русский язык немецкоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием „Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия“ (ФГУП „СТАНДАРТИНФОРМ“)»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 ноября 2017 г. № 1842-ст
4 Настоящий стандарт идентичен европейскому стандарту EN 12350-8:2010 «Испытания свежего бетона. Часть 8. Самоуплотняющийся бетон. Испытание подвижной бетонной смеси осадкой конуса» (EN 12350-8:2010 « Prüfung von Frischbeton — Teil 8: Selbstverdichtender Beton — Setzfließversuch », IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает порядок определения расплыва и время t500 для самоуплотняющегося бетона. Этот метод не пригоден, если максимальный размер зерен заполнителя превышает 40 мм.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие европейские стандарты:
EN 12350-1, Prüfung von Frischbeton — Teil 1: Probenahme (Испытания бетонной смеси. Часть 1. Отбор проб; Testing fresh concrete — Part 1: Sampling)
EN 12350-2, Prüfung von Frischbeton — Teil 2: Setzmaß (Испытания бетонной смеси. Часть 2. Испытание осадкой конуса; Testing fresh concrete — Part 2: Slump)
3. Обозначения и сокращения
В настоящем стандарте применены следующие обозначения:
d1 — наибольший диаметр распространения расплыва, мм;
d2 — распространение расплыва под углом 90° к d1, мм.
4. Требования
Требования изложены в ЕН 12350-1.
5. Принцип
Расплыв и время t500 используют для оценки подвижности и текучести самоуплотняющейся бетонной смеси при отсутствии препятствий. Они основываются на испытаниях путем измерения осадки конуса, описанных в ЕН 12350-2. Результаты являются показателем заполняющей способности самоуплотняющейся бетонной смеси. Время t500 — показатель скорости растекания и относительной вязкости самоуплотняющейся бетонной смеси.
Бетонную смесь заливают в конус, как это делают в испытаниях осадкой конуса по ЕН 12350-2. После снятия конуса измеряют время от момента начала движения конуса вверх до растекания бетонной смеси до диаметра 500 мм, то есть это и есть время t500. Затем измеряют самый большой диаметр расплыва и другой диаметр, перпендикулярный ему. Среднее значение является расплывом.
Измерение времени расплыва t500 можно не проводить, если этого не требуется.
6. Применяемые приборы
Приборы должны соответствовать ЕН 12350-2, за исключением указанных ниже.
6.1 Базовая плита
Базовая плита, на которую вытекает бетонная смесь и на которой выполняют определение подвижности, должна быть изготовлена в виде плоской стальной плиты площадью в плане не менее 900 x 900 мм.
Плита должна иметь плоскую гладкую поверхность. Если плита изготовлена из других материалов, должны быть представлены данные испытаний эксплуатационных качеств, которые подтверждают эквивалентность стальной плите.
Поверхность должна быть стойкой к агрессивному воздействию цементного теста и не должна ржаветь. Конструкция плиты должна препятствовать возникновению перекосов. Отклонения по ровности поверхности не должны превышать 3 мм в любой точке при установке поверочной линейки между противоположными сторонами и углами.

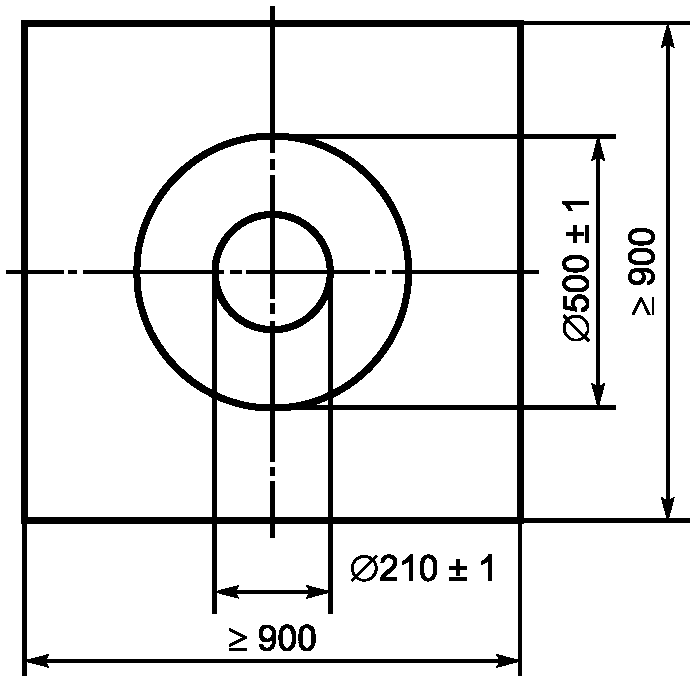

Центр плиты должен быть помечен крестом, линии которого параллельны кромкам плиты и окружностями с диаметром (210 +/- 1) мм и (500 +/- 1) мм, центры которых совпадают с центральной точкой плиты (см. рисунок 1). Все линии должны быть не шире 2 мм и не глубже 1 мм.
6.2 Рулетка
Рулетка (мерная лента) должна быть длиной не менее 1000 мм и с делениями по длине не более 5 мм.
6.3 Секундомер
Секундомер с точностью измерения до 0,1 с.
6.4 Спиртовой уровень
Спиртовой уровень для проверки горизонтальности базовой плиты до начала проведения испытаний.
6.5 Контейнер
Контейнер для пробы бетонной смеси для испытаний емкостью не менее 10 л.
6.6 Раструб (необязательно)

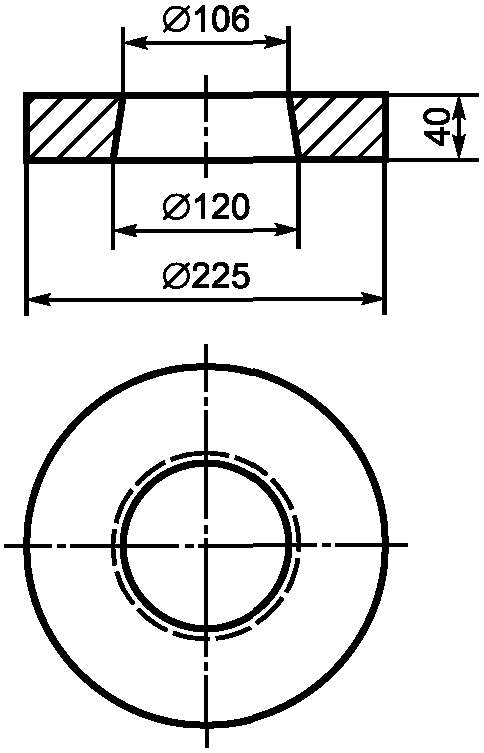

Раструб весом не менее 9 кг (см. рисунок 2).
Примечание - Раструб позволяет провести испытание одному человеку.
Рисунок 2 — Стальной раструб для обеспечения пригруза
7. Проба для испытаний
Пробу следует отбирать согласно требованиям ЕН 12350-1.
8. Проведение испытаний
Устанавливают базовую плиту на плоскую горизонтальную поверхность, не подвергающуюся вибрации или ударам. С помощью спиртового уровня проверяют верхнюю поверхность на горизонтальность. Прочищают стол и конус и протирают мокрой тряпкой перед началом испытаний, но избегают при этом излишней влаги.
Присоединяют раструб, если он используется, к конусу.
Помещают конус по центру внутри 210-миллиметровой окружности на базовой плите и удерживают его на месте, прижимая ногами за лапки (или используют раструб), чтобы предотвратить вытекание бетона из-под конуса.
Заполняют конус за один раз без побуждения или механического уплотнения и стряхивают излишек с верхушки конуса. Выдерживают конус не более 30 с, за это время удаляют все выплеснувшиеся остатки бетонной смеси с базовой плиты.
Поднимают конус одним движением за 1 — 3 с, не препятствуя расплыванию бетонной смеси. Если требуется определить время t500, включают секундомер сразу же после того, как конус оторвется от базовой плиты, и с округлением до ближайшей 0,1 с фиксируют время, за которое растекающаяся бетонная смесь впервые коснется отметки 500-миллиметровой окружности.
После того как расплывание бетонной смеси стабилизируется самостоятельно без влияния на плиту или бетонную смесь, измеряют диаметр расплыва смеси и фиксируют как d1 с округлением до ближайших 10 мм. Затем измеряют распространение расплыва под прямыми углами к d1 и фиксируют как d2. Если разница между d1 и d2 больше 50 мм, следует взять другую пробу и повторить процедуру.
Если два последовательных испытания покажут разницу между d1 и d2 более 50 мм, бетонной смеси не хватает необходимой подвижности для признания испытания на расплыв удовлетворительным.
Проверяют расплыв бетонной смеси на наличие признаков расслоения и заносят в протокол испытаний согласно разделу 10, перечисление f), отражая качество: например, нет следов расслоения, сильные следы расслоения.
Примечание - Признаки расслоения включают в себя кольцо цементного раствора/теста и отслоившихся зерен крупного заполнителя в центральной зоне.
9. Результаты испытаний
Расплыв SF — среднее от d1 и d2 округленных до ближайших 10 мм, определяемый по формуле
SF = \frac{(d_{1} + d_{2})}{2} ,
d1 — наибольший диаметр распространения расплыва, мм;
d2 — распространение расплыва под углом 90° к d1, мм;
Время t500 указывают в отчете с округлением до ближайших 0,5 с.
10. Протокол испытаний
Протокол испытаний должен содержать:
a) идентификацию пробы для испытаний;
b) место проведения испытаний;
d) расплыв SF с округлением до ближайших 10 мм;
e) время t500 с округлением до ближайших 0,5 с (при необходимости);
f) любые признаки расслоения бетона;
g) любые отклонения от стандартной методики испытаний;
h) заявление лица, ответственного за испытания, о том, что оно было проведено согласно настоящему стандарту, за исключением указанного в перечислении g).
Отчет может дополнительно содержать:
i) температуру бетона во время испытаний;
j) время от приготовления бетонной смеси до момента испытания (если известно).
11. Повторяемость и воспроизводимость
Повторяемость r и воспроизводимость R были определены программой, в которой участвовали восемь лабораторий, 16 операторов и две реплики, и интерпретированы согласно ИСО 5725-2.
Полученные значения приведены в таблицах 1 и 2.
Повторяемость и воспроизводимость для типичных значений расплыва
| Расплыв SF, мм | До 600 | От 600 до 750 включ. | Свыше 750 |
|---|---|---|---|
| Повторяемость r, мм | Нет данных | 42 | 22 |
| Воспроизводимость R, мм | Нет данных | 43 | 28 |
Повторяемость и воспроизводимость для типичных значений времени t500
| t500, с | До 3,5 | От 3,5 до 6,0 включ. | Свыше 6,0 |
|---|---|---|---|
| Повторяемость r, с | 0,66 | 1,18 | Нет данных |
| Воспроизводимость R, с | 0,88 | 1,18 | Нет данных |
