НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ РУЛОННЫЕ БИТУМНО-ПОЛИМЕРНЫЕ ДЛЯ ГИДРОИЗОЛЯЦИИ МОСТОВЫХ СООРУЖЕНИЙ
МЕТОД ОПРЕДЕЛЕНИЯ ТЕПЛОСТОЙКОСТИ
Reinforced bitumen sheets for waterproofing of bridge decks. Test method for determination of heat resistance
1 июня 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Разработан Обществом с ограниченной ответственностью «Инновационный технический центр» (ООО «Инновационный технический центр»).
2. Внесен Техническим комитетом по стандартизации ТК 418 «Дорожное хозяйство».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2013 г. № 26-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта EN 1110:1999 «Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие. Определение теплостойкости» (EN 1110:1999 «Flexible sheets for waterproofing — Bitumen sheets for roof waterproofing — Determination of flow resistance at elevated temperature», NEQ).
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на рулонные битумно-полимерные материалы, применяемые при гидроизоляции мостовых сооружений, и устанавливает методику определения теплостойкости этих материалов.
Настоящий стандарт не распространяется на безосновные материалы.
Примечание. Результаты испытаний на теплостойкость не следует использовать для сравнения материалов различной структуры, а также для прогнозирования поведения материалов при повышенных температурах в реальных условиях эксплуатации, вследствие существенного влияния на результат испытаний ряда дополнительных параметров (вида покровных слоев, толщины полотна материала, типа и расположения основы, вида и количества минеральной посыпки на лицевой стороне материала), которые при проведении испытаний, установленных в настоящем стандарте, не учитываются.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 12.4.246-2008 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний
ГОСТ Р 55400-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения гибкости при низких температурах
ГОСТ Р ЕН 13416-2008 <*> Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов
ГОСТ 12.4.131-83 Халаты женские. Технические условия
ГОСТ 12.4.132-83 Халаты мужские. Технические условия.
<*> Отменен, с 01.07.2013 пользоваться ГОСТ EN 13416-2011.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1. теплостойкость: Способность покровных слоев образца материала, подвешенного в вертикальном положении при заданной температуре, смещаться относительно основы под действием собственного веса не более чем на 2 мм.
3.2. предельное значение теплостойкости: Минимальная температура, при которой достигается смещение относительно основы под действием собственного веса, равное 2 мм, по крайней мере одного из покровных слоев вертикально подвешенного образца материала в заданных условиях испытания.
3.3. смещение покровного слоя: Максимальное расстояние между нижними краями двух маркировочных линий, одна из которых наносится в виде прямой линии на поверхность соответствующей стороны образца материала перед началом испытания, а вторая аналогичная линия между теми же точками, привязанными к основе материала, наносится по окончании испытания, при этом первая линия размечается таким образом, чтобы у подвешенного в вертикальном положении образца она оказалась ориентирована горизонтально.
4. Требования к средствам измерений, вспомогательным устройствам, материалам, реактивам
При выполнении измерений применяют следующие средства измерений, вспомогательные устройства и реактивы в зависимости от применяемого способа удаления защитной пленки:
- климатическая камера с циркуляцией воздуха (без подачи воздуха извне), обеспечивающая поддержание постоянной заданной температуры с погрешностью не более +/- 2 °C в диапазоне от 80 до 200 °C. При открывании дверцы камеры на 30 с восстановительный период для достижения заданной температуры не должен превышать 5 мин;
- морозильная камера, обеспечивающая охлаждение образцов до температуры определения их гибкости по ГОСТ Р 55400 при удалении с них защитной пленки;
- клеящая лента, пригодная для удаления защитной пленки с охлажденных образцов;
- устройство для подачи на образец струи сжатого воздуха через сопло диаметром 0,5 мм при избыточном давлении воздуха перед соплом не более 5 \times 10^{5}\text{Па} , используемое в целях удаления с испытываемых образцов защитной пленки;
- газовая горелка;
- термодатчик (термопара или термометр сопротивления), связанный с наружным электронным индикатором, обеспечивающий измерение температуры с погрешностью не более +/- 1 °C в заданном интервале температур;
- приспособление для подвешивания образца (например, зажим) шириной не менее 100 мм, обеспечивающее закрепление образца по всей ширине и его подвешивание в вертикальном положении в климатической камере (см. рисунок 1);
- оптический измерительный инструмент (например, измерительная лупа) с ценой деления не более 0,1 мм;
- устройство для пробивания круглых отверстий в основе материала и вставки металлических пистонов, имеющих внутреннее отверстие диаметром 4 мм;
- пистоны со сквозным внутренним отверстием диаметром 4 мм, закрепляемые в пробитых в основе материала отверстиях, пригодные для однозначного позиционирования на образце устройства для нанесения маркировочной линии как на лицевой (обращенной у смотанной в рулон ленты внутрь рулона), так и нижней (противоположной лицевой) сторонах образца, посредством штифтов, входящих в отверстия пистонов;
- устройство для нанесения маркировочной линии (пример такого устройства показан на рисунке 1), обеспечивающее однозначное позиционирование на образцах материала при нанесении линий, воспроизводимое при повторных установках с погрешностью не более +/- 0,1 мм, при выполнении условий, указанных в 8.3.5;
- прибор для черчения тушью линий шириной не более 0,5 мм;
- белая водостойкая тушь;
- силиконизированная бумага.

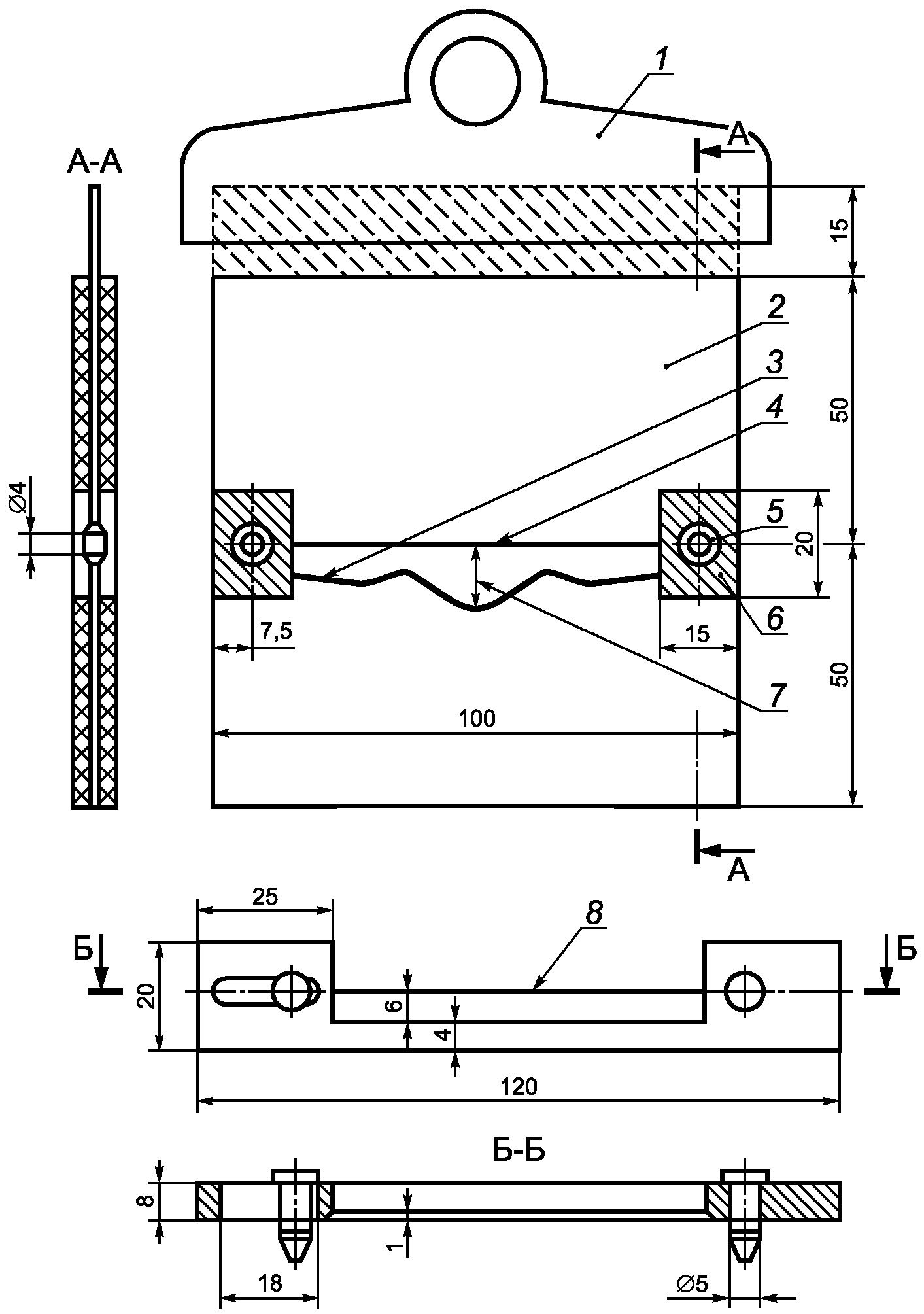

1 — приспособление для подвешивания образца; 2 — образец;
3 — первая маркировочная линия; 4 — вторая маркировочная
линия; 5 — металлический пистон с внутренним
диаметром 4 мм; 6 — участок с удаленным покровным слоем;
7 — максимальное расстояние между маркировочными
линиями D_{L} ; 8 — прямая кромка
и устройство для нанесения маркировочной линии
5. Метод измерений
Измерения проводятся на образцах, вырубленных из полосы материала, отобранной для испытания, которые выдерживают в вертикальном положении при заданной температуре в течение заданного времени. Измеряют смещение покровных слоев относительно основы на лицевой и нижней сторонах образца, которое не должно превышать 2 мм.
При необходимости определения предельного значения теплостойкости его определяют интерполяцией результатов испытаний при двух значениях температуры, ограничивающих интервал температур шириной в 5 °C, в котором находится определяемое предельное значение теплостойкости.
6. Требования безопасности, охраны окружающей среды
При работе с рулонными битумно-полимерными материалами используют одежду специальную защитную по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используют перчатки по ГОСТ Р 12.4.246.
При выполнении измерений соблюдают правила по электробезопасности по ГОСТ Р 12.1.019 и инструкции по эксплуатации оборудования.
Испытанный материал утилизируют в соответствии с рекомендациями завода-изготовителя, указанными в стандарте организации на материал.
7. Требования к условиям измерений
При выполнении измерений соблюдают следующие условия для помещений, в которых испытываются образцы:
8. Подготовка к выполнению измерений
8.1 При подготовке к выполнению измерений проводят следующие работы:
8.2 Отбор проб
Для проведения испытаний отбирают полный неповрежденный рулон материала в соответствии с ГОСТ Р ЕН 13416.
8.3 Подготовка образцов
8.3.1. Для проведения испытаний из отобранной пробы вырубают образцы размерами [(115 x 100) +/- 1] мм, равномерно по ширине полотна материала на расстоянии не менее 150 мм от края полотна, при этом больший размер образца должен быть расположен в продольном направлении полотна материала. Для определения теплостойкости при заданной температуре подготавливают три образца. Для определения предельного значения теплостойкости подготавливают по одному образцу для предварительных испытаний при каждом значении температуры, которые могут потребоваться для установления температурного интервала, в котором будет находиться предельное значение теплостойкости, и шесть образцов для испытаний при температурах, соответствующих границам этого установленного интервала. Образцы нумеруют последовательно, начиная от одного края полотна материала; маркируют также лицевую и нижнюю стороны образца.
8.3.2. Удаляют защитную пленку с образца путем прикрепления к нему полоски клеящей ленты при температуре окружающей среды, последующего охлаждения образца до температуры определения его гибкости по ГОСТ Р 55400, приведенной в документах в области стандартизации (далее — документ) на материал конкретного вида, и последующего удаления защитной пленки с помощью прикрепленной полоски. Пленку можно удалить также струей сжатого воздуха, при этом избыточное давление воздуха перед соплом должно быть не более 5 \times 10^{5}\text{Па} при диаметре сопла 0,5 мм.
Если с помощью указанных приемов пленку удалить не удается, допускается использовать обжиг пленки пламенем газовой горелки в течение минимального времени, необходимого для удаления пленки, не повреждая при этом покровный слой образца.
8.3.3. С одного из краев образца, перпендикулярного к продольному направлению его материала, удаляют покровный слой до основы полоской шириной около 15 мм, как показано на рисунке 1. Покровный слой удаляют как с лицевой, так и с нижней сторон образца. Для материалов, содержащих более одной основы, покровный слой удаляют до ближайшей к поверхности образца основы. Аналогично покровный слой удаляют также с обеих сторон образца до основы на двух противоположных участках посередине образца, как показано на рисунке 1. Для удаления покровного слоя используют нагретый шпатель или аналогичный инструмент. Повреждение основы не допускается.
8.3.4. В освобожденных от покровного слоя участках основы посередине участков, предназначенных для установки пистонов, пробивают два круглых отверстия и вставляют в них металлические пистоны внутренним диаметром 4 мм (см. рисунок 1). Должна быть исключена возможность смещения установленных пистонов относительно основы в плоскости материала в процессе разметки образца и самого его испытания. Удаляют отставшие частицы посыпки легким постукиванием образца.
8.3.5. Устанавливают устройство для нанесения маркировки поочередно на обе стороны образца с помощью штифтов, вставляемых в отверстия пистонов, и наносят тушью с помощью прибора для черчения вдоль прямой кромки устройства маркировочные линии шириной не более 0,5 мм по всей ширине образца.
При нанесении маркировки образцы помещают на плоскую поверхность. Устройство для нанесения маркировки должно быть плотно прижато своей плоскостью к плоскости материала, при этом его фиксирующие штифты своей конической частью должны плотно входить в отверстия пистонов, а возможные люфты в сочленении корпуса устройства со штифтами должны быть выбраны приложением к устройству в плоскости материала незначительного бокового усилия (одинакового при нанесении всех линий), направленного в сторону, противоположную той, с какой к устройству прикладывается прибор для черчения. Прибор для черчения при нанесении маркировки держат вертикально.
8.3.6. Перед проведением испытания отмаркированные образцы выдерживают не менее 2 ч при температуре (23 +/- 3) °C на ровной плоской поверхности; образцы не должны касаться друг друга и прилипать к поверхности. Для предотвращения прилипания может быть использована силиконизированная бумага.
8.4 Подготовка и настройка оборудования к измерениям
Климатическую камеру нагревают до температуры, указанной в документе на материал конкретного вида. Температуру в камере контролируют с помощью термодатчика сопротивления, располагаемого на том уровне, на котором будет находиться середина испытуемых образцов. Колебания температуры внутри камеры при проведении испытания не должны превышать +/- 2 °C от ее заданного значения, не считая восстановительного периода, необходимого для стабилизации температуры в камере после загрузки в нее образцов, который не должен превышать 5 мин.
9. Порядок выполнения измерений
9.1 Определение теплостойкости при заданной температуре
9.1.1. К освобожденной от покровных слоев основе образцов, подготовленных в соответствии с разделом 8, прикрепляют устройства для подвешивания образцов (например, зажимы). Покровные слои не должны захватываться зажимами. Для облегчения снятия зажимов после проведения испытания допускается прокладывать силиконизированную бумагу с обеих сторон образцов в области их закрепления.
9.1.2. Подготовленные образцы подвешивают в климатической камере вертикально, на одинаковой высоте, на расстоянии не менее 30 мм друг от друга. Время от момента открытия дверцы камеры до ее закрытия после помещения в камеру всех трех образцов, подлежащих испытанию, не должно превышать 30 с для предотвращения резкого снижения температуры.
9.1.3. Образцы выдерживают при заданной температуре в течение (120 +/- 2) мин, после чего их вынимают из климатической камеры вместе с зажимами, не допуская соприкосновения друг с другом, и выдерживают в подвешенном состоянии не менее 2 ч при температуре (23 +/- 3) °C. Затем зажимы удаляют и наносят вторую маркировочную линию с обеих сторон образца, как указано в 8.3.5, прикладывая к образцу устройство для нанесения маркировки в том же положении, что и при нанесении первой маркировочной линии.
9.1.4. Измеряют максимальное расстояние D_{L} между нижними краями двух маркировочных линий для каждой из сторон образца с помощью оптического измерительного инструмента с погрешностью не более +/- 0,1 мм (см. рисунок 1).
В процессе извлечения образцов из камеры и далее до окончания процесса измерения изгиб образцов не допускается.
9.2 Определение предельного значения теплостойкости
9.2.1. Проводятся предварительные испытания для определения температурного интервала (температур T и T^{+ 5} , кратных 5 °C), в пределах которого достигается смещение покровного слоя D_{L} = 2\text{мм} на обеих сторонах образца или на той его стороне, для которой такое смещение покровного слоя достигается при меньшей температуре.
Предварительные испытания проводятся на отдельных образцах по методике, изложенной в 9.1, при различных температурных режимах с интервалом 5 °C, начиная от ожидаемой температуры предельной теплостойкости. Температурные режимы, задаваемые при предварительных испытаниях, должны быть кратными 5 °C (например, 100 °C, 105 °C, 110 °C). Для каждого температурного режима используют новый образец.
9.2.2. После установления температурного интервала проводят испытания на теплостойкость двух серий из трех образцов в соответствии с 9.1 при температурах T и T^{+ 5} . Каждый образец из этих серий может быть испытан только один раз.
10. Обработка результатов измерений
10.1 Обработка результатов испытаний на теплостойкость
Вычисляют среднеарифметическое значение результатов измерения смещения покровного слоя трех образцов отдельно для каждой стороны образца. Результат округляют до 0,1 мм.
Материал считают выдержавшим испытание на теплостойкость при заданной температуре, если среднеарифметическое значение смещения покровного слоя для каждой стороны полотна материала не превышает 2 мм.
10.2 Обработка результатов определения предельного значения теплостойкости
Вычисляют среднеарифметическое значение результатов измерения смещения покровного слоя для каждой серии из трех образцов, испытанных при температурах T и T^{+ 5} , отдельно для каждой стороны образца. Результат округляют до 0,1 мм.
Предельное значение теплостойкости вычисляют графической или расчетной линейной интерполяцией двух средних результатов испытаний при температурах T и T^{+ 5} , отдельно для каждой стороны полотна материала (см. рисунок 2), как наименьшую из температур, определенных таким образом для разных сторон материала. В случае, если для какой-то из сторон материала смещение покровного слоя относительно основы при температуре T^{+ 5} составляет менее 2 мм, предельное значение теплостойкости вычисляют графической или расчетной линейной интерполяцией двух средних результатов испытаний при температурах T и T^{+ 5} только для противоположной стороны материала.

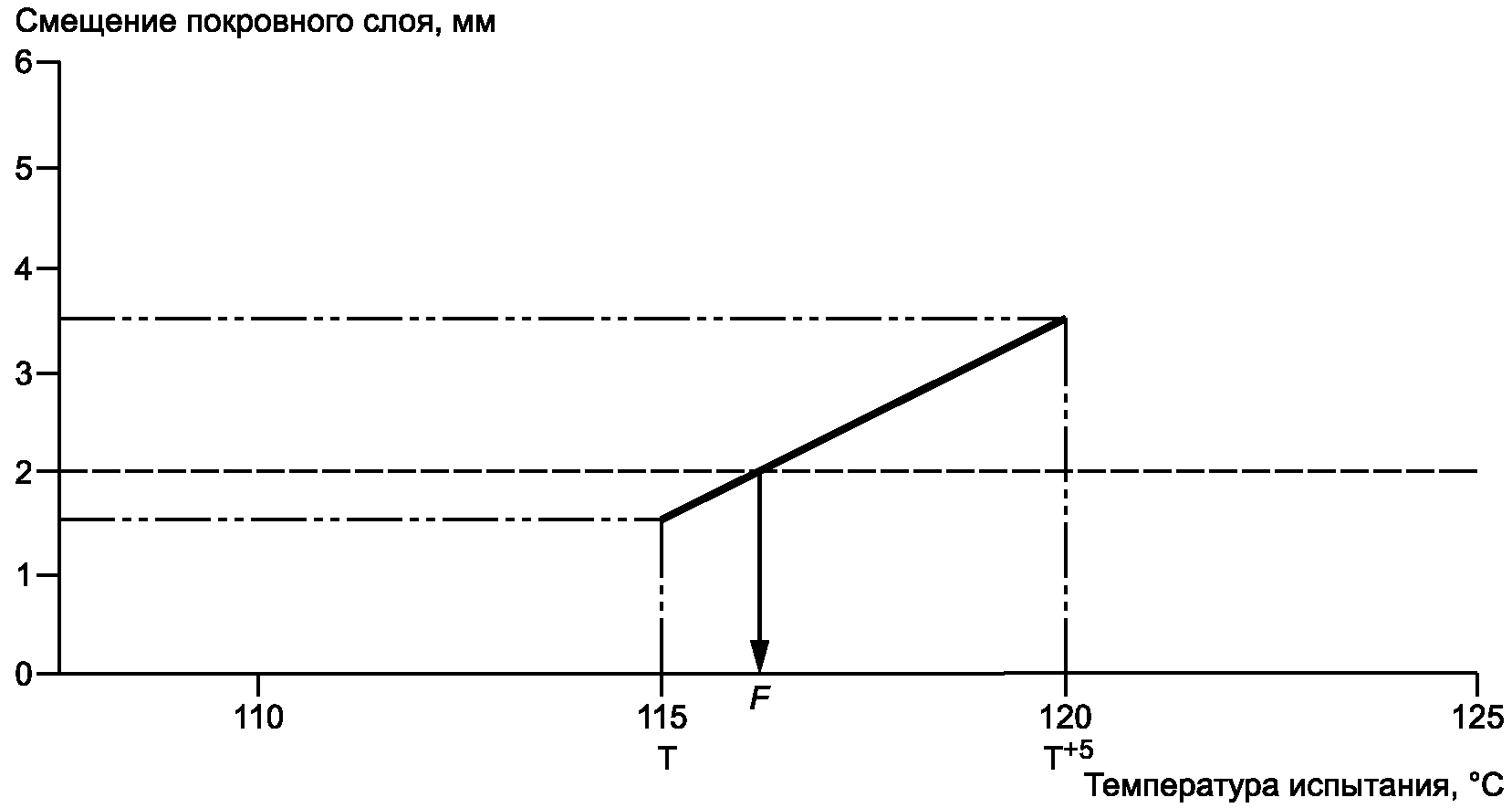

покровного слоя менее 2 мм; T^{+ 5} — температура, равная
(T + 5) °C, при которой смещение покровного слоя равно
или более 2 мм; F — предельное значение теплостойкости
(117 °C в данном примере)
Рисунок 2. Пример определения предельного значения
теплостойкости линейной интерполяцией
Если точное значение температуры испытания материала, при котором смещение покровного слоя D_{L} = 2\text{мм} , установить не удается, за предельное значение теплостойкости принимают максимальное значение температуры T, при котором смещение покровного слоя для любой из сторон образца меньше 2 мм.
11. Оформление результатов измерений
Результаты измерений оформляются в виде протокола, который должен содержать:
- дату проведения измерений;
- название организации, проводившей измерения;
- ссылку на настоящий стандарт и отклонения от его требований;
12. Контроль точности результатов измерений
Точность результатов измерений обеспечивается:
- соблюдением требований настоящего стандарта;
- проведением периодической оценки метрологических характеристик средств измерений;
