НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

АРМАТУРА ТРУБОПРОВОДНАЯ

НОРМЫ ГЕРМЕТИЧНОСТИ ЗАТВОРОВ

Pipeline valves. Leakage rates of valves

ISO 5208:2008 (E) Industrial valves — Pressure testing of metallic valves7666 (NEQ)

CEI/IEC 60534-4:2006 Industrial-process control valves — Part 4: Inspection and routine testing (NEQ)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Разработан Закрытым акционерным обществом «Научно-производственная фирма „Центральное конструкторское бюро арматуростроения“ (ЗАО „НПФ „ЦКБА“).»

2. Внесен Техническим комитетом по стандартизации ТК 259 «Трубопроводная арматура и сильфоны».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1172-ст.

4. В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:

• ИСО 5208:2008 «Арматура трубопроводная промышленная. Испытание давлением» [ISO 5208:2008 (E) «Industrial valves — Pressure testing of metallic valves»];
• МЭК 60534-4:2006 «Клапаны регулирующие для промышленных процессов. Часть 4. Контроль и типовые испытания» (CEI/IEC 60534-4:2006 «Industrial-process control valves — Part 4: Inspection and routine testing») в части требований к герметичности затвора.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает нормы и классы герметичности затворов трубопроводной арматуры (далее — арматура) номинальных диаметров от DN 3 до DN 2000 на номинальные давления от PN 1 до PN 420 всех видов (запорная, обратная, предохранительная, регулирующая, распределительно-смесительная, фазоразделительная) и всех типов (задвижки, клапаны, краны и дисковые затворы), а также для комбинированной арматуры.

Нормы герметичности, приведенные в стандарте, применяют при всех видах испытаний, а также при проверках герметичности затвора арматуры в процессе эксплуатации.

Настоящий стандарт пригоден для целей подтверждения соответствия.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р ИСО 8573-1-2005 Сжатый воздух. Часть 1. Загрязнения и классы чистоты

ГОСТ Р 53402-2009 Арматура трубопроводная. Методы контроля и испытаний

ГОСТ 12893-2005 Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия.

ГОСТ 17433-80 Промышленная чистота. Сжатый воздух. Классы загрязненности

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины, определения, сокращения и обозначения

3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1.

┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Арматура  запорная:  арматура,  предназначенная  для перекрытия потока│
│рабочей среды с определенной герметичностью.                             │
│   [ГОСТ Р 52720-2007, статья 3.1]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.2.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Арматура запорно-регулирующая:  арматура, совмещающая функции запорной│
│и регулирующей арматуры.                                                 │
│   [ГОСТ Р 52720-2007, статья 3.6]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.3. Арматура комбинированная: арматура, совмещающая различные функции (например, функции запорной и защитной, функции запорной и регулирующей и т.д.).

3.1.4.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Арматура невозвратно-запорная: арматура обратная, в которой может быть│
│осуществлено принудительное закрытие арматуры.                           │
│   [ГОСТ Р 52720-2007, статья 3.6]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.5.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Арматура невозвратно-управляемая:  арматура  обратная, в которой может│
│быть осуществлено принудительное открытие,  закрытие или ограничение хода│
│арматуры.                                                                │
│   [ГОСТ Р 52720-2007, статья 3.7]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.6.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Арматура  обратная:  арматура,   предназначенная  для  автоматического│
│предотвращения обратного потока рабочей среды.                           │
│   [ГОСТ Р 52720-2007, статья 3.5]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.7.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Арматура      предохранительная:       арматура,       предназначенная│
│для автоматической  защиты  оборудования и трубопроводов от недопустимого│
│превышения давления посредством сброса избытка рабочей среды.            │
│   [ГОСТ Р 52720-2007, статья 3.2]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.8.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Арматура  распределительно-смесительная:   арматура,   предназначенная│
│для распределения  потока рабочей среды по определенным  направлениям или│
│для смешивания потоков.                                                  │
│   [ГОСТ Р 52720-2007, статья 3.8]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.9.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Арматура  регулирующая:  арматура,  предназначенная  для регулирования│
│параметров рабочей среды посредством изменения расхода.                  │
│   [ГОСТ Р 52720-2007, статья 3.3]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.10.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Арматура фазоразделительная:  арматура, предназначенная для разделения│
│рабочих сред, находящихся в различных фазовых состояниях.                │
│   [ГОСТ Р 52720-2007, статья 3.10]                                      │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.11.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Герметичность  затвора:  свойство  затвора   препятствовать   газовому│
│или жидкостному обмену между средами, разделенными затвором.             │
│   [ГОСТ Р 52720-2007, статья 6.24]                                      │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.12.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Давление  номинальное   PN, кгс/см2:   наибольшее  избыточное  рабочее│
│давление при  температуре  рабочей  среды  293  K  (20 °С),  при  котором│
│обеспечивается заданный срок службы  (ресурс) корпусных деталей арматуры,│
│имеющих   определенные   размеры,  обоснованные  расчетом  на   прочность│
│при выбранных  материалах и характеристиках прочности  их при температуре│
│293 K (20 °С).                                                           │
│   [ГОСТ Р 52720-2007, статья 6.1]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.13.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Давление  рабочее  P :  наибольшее избыточное  давление,  при  котором│
│                       р                                                 │
│возможна длительная работа арматуры  при выбранных  материалах и заданной│
│температуре.                                                             │
│   [ГОСТ Р 52720-2007, статья 6.3]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.14.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Давление  настройки  P :   наибольшее  избыточное  давление  на  входе│
│                         н                                               │
│в  предохранительный клапан,  при котором  затвор закрыт и обеспечивается│
│заданная герметичность затвора.                                          │
│   Примечание.    P    должно   быть    не   менее    рабочего   давления│
│                   н                                                     │
│P  в оборудовании.                                                       │
│ р                                                                       │
│   [ГОСТ Р 52720-2007, статья 6.7]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘
Примечание. Определение термина "давление настройки" в другом нормативном документе.

┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Давление   настройки P :   наибольшее  избыточное  давление  на  входе│
│                         н                                               │
│в предохранительный  клапан,  при котором затвор  закрыт и обеспечивается│
│заданная    герметичность   затвора.    Давление    настройки    клапанов│
│при направлении  сброса в систему без противодавления  принимается равным│
│расчетному давлению.  Давление настройки клапанов  при направлении сброса│
│в систему  с противодавлением принимается меньшим  на значение расчетного│
│противодавления.                                                         │
│   [ГОСТ 12.2.085-2002, статья 3.2.3]                                    │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.15.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Диаметр  номинальный  DN:  параметр,  применяемый  для  трубопроводных│
│систем в качестве характеристики присоединяемых частей арматуры.         │
│   Примечание.   Номинальный  диаметр  приблизительно  равен  внутреннему│
│диаметру  присоединяемого   трубопровода,   выраженному   в   миллиметрах│
│и   соответствующему   ближайшему   значению   из  ряда  чисел,  принятых│
│в установленном порядке.                                                 │
│                                                                         │
│   [ГОСТ Р 52720-2007, статья 6.2]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.16. Заказчик: юридическое или физическое лицо, определяющее технические характеристики и требования к разработке, изготовлению и монтажу трубопроводной арматуры.

3.1.17.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Затвор:  совокупность подвижных  (золотник, диск, клин, шибер, плунжер│
│и др.)  и неподвижных  (седло) элементов  арматуры,  образующих проходное│
│сечение и соединение, препятствующих протеканию рабочей среды.           │
│   [ГОСТ Р 52720-2007, статья 7.3]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.18. Изготовитель (поставщик): юридическое или физическое лицо, изготавливающее в соответствии с технической документацией арматуру, наносящее на арматуру свое наименование (имя, товарный знак), подписывающее паспорт на изделие и признающее ответственность за безопасность арматуры и выполнение гарантийных обязательств.

3.1.19. Класс герметичности затвора (класс герметичности): характеристика арматуры, оцениваемая нормой герметичности затвора.

3.1.20.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Номинальный ход h : полный ход арматуры без учета допусков.           │
│                    у                                                    │
│   [ГОСТ Р 52720-2007, статья 6.15]                                      │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.21. Норма герметичности затвора Q: максимально допустимая утечка в затворе арматуры.

3.1.22.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Относительная   утечка   дельта    ,   %:    количественный   критерий│
│                                  затв                                   │
│негерметичности  в  затворе,   представляющий  собой   отношение  расхода│
│(в м3/ч)  среды   плотностью  1000 кг/м3,   протекающей  через   закрытый│
│номинальным  усилием затвор  регулирующей арматуры  при перепаде давления│
│на нем 0,1 МПа (1,0 кгс/см2), к условной пропускной способности.         │
│   [ГОСТ Р 52720-2007, статья 6.45]                                      │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.23.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Противодавление:  избыточное давление на выходе арматуры (в частности,│
│из предохранительного клапана, конденсатоотводчика).                     │
│   Примечание.  Противодавление  представляет  собой  сумму  статического│
│давления  в выпускной  системе  (в случае  закрытой  системы) и давления,│
│возникающего от ее сопротивления при протекании среды.                   │
│                                                                         │
│   [ГОСТ Р 52720-2007, статья 6.11]                                      │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.24. Разработчик арматуры: юридическое лицо или индивидуальный предприниматель, разрабатывающий конструкторскую и эксплуатационную документацию на арматуру.

3.1.25.
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│  Седло:   неподвижный  или  подвижный   элемент  затвора,  установленный│
│или сформированный в корпусе арматуры.                                   │
│   [ГОСТ Р 52720-2007, статья 7.4]                                       │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.1.26.

3.1.27. Условная пропускная способность, K_{V_{y}} , м3/ч: пропускная способность при номинальном ходе.

3.1.28.

┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Утечка: проникание  вещества из герметизированного  изделия через течи│
│под действием перепада полного или парциального давления.                │
│   [ГОСТ Р 52720-2007, статья 6.44]                                      │</pre>
└─────────────────────────────────────────────────────────────────────────┘

3.2 В настоящем стандарте применены следующие сокращения:

• АС — атомная станция;
• КД — конструкторская документация;
• НД — нормативная документация;
• ПМ — программа и методика испытаний арматуры;
• РЭ — руководство по эксплуатации;
• ТЗ — техническое задание;
• ТУ — технические условия.

3.3 В настоящем стандарте применены следующие обозначения:

• DN_{\text{вх}} — номинальный диаметр входного патрубка арматуры;
• D_{\text{с}} — диаметр седла, мм;
• N_{\text{воды}} — количество капель воды;
• N_{\text{возд}} — количество пузырьков воздуха;
• P_{1\text{абс}} — абсолютное давление до регулирующей арматуры;
• P_{\text{исп}} — давление испытательной среды;
• P_{\text{н}min} — минимальное, из указанных в КД, давление настройки изделия;
• \Delta P_{\text{исп}} — перепад давления на регулирующей арматуре;
• \Delta P_{max} — максимально допустимый перепад давления на арматуре;
• V_{\text{кап}} — объем капли воды;
• V_{\text{пуз}} — объем пузырька воздуха;
• \rho — плотность испытательной среды, кг/м3, при параметрах испытаний p_{1\text{абс}} и t_{1} ;
• \rho_{\text{н}} — плотность испытательной среды при нормальных условиях, кг/м3 (для воздуха \rho_{\text{н}} = 1,205\text{кг}/\text{м}3 );
• k — показатель адиабаты испытательной среды (для воздуха k = 1,4);
• t_{1} — температура испытательной среды, °С.

4. Общие положения

4.1 Испытательные среды:

• вода (которая может содержать ингибитор коррозии), керосин или любая другая жидкость, вязкость которой не превышает вязкости воды;
• воздух или другой газ (например, азот, природный газ, фреон).

Вид испытательной среды выбирают по таблице 1 в зависимости от назначения арматуры и устанавливают в ТУ.

Виды испытательных сред

4.2. Давление испытательной среды P_{\text{исп}} указывают в КД (ТУ, РЭ) и выбирают из таблицы 2.

Таблица 2

Давление испытательной среды

4.3. Скорость подъема давления, время выдержки арматуры под давлением при установившемся давлении и время контроля (измерения утечки в затворе) — в соответствии с ГОСТ Р 53402, если в ТУ (КД, ПМ, РЭ) не указано иное.

4.4. Температура испытательной среды — от 5 °С до 40 °С, за исключением случаев, оговоренных в ТУ (КД).

При проведении испытаний разность температур стенки корпуса арматуры и окружающего воздуха не должна вызывать конденсацию влаги на поверхности стенок арматуры.

4.5. Если для обозначения номинального диаметра арматуры применено обозначение в единицах США (NPS в дюймах), то для определения нормы герметичности затвора предварительно следует определить значение DN, эквивалентное NPS в соответствии с Приложением А (таблицей А.1).

Если для обозначения номинального давления арматуры применен класс давления ANSI, то для определения нормы герметичности затвора предварительно следует определить значение номинального давления PN, эквивалентное классу давления ANSI, в соответствии с Приложением А (таблицей А.2).

5. Нормы герметичности затворов

5.1 Нормы и классы герметичности затворов запорной, обратной и предохранительной арматуры

5.1.1. Норму герметичности затворов для всех PN в зависимости от номинального диаметра DN и класса герметичности при испытании водой давлением P_{\text{исп}} = 1,1PN и воздухом давлением P_{\text{исп}} = 0,6\text{МПа} определяют по таблице 3.

Таблица 3

обратной и предохранительной арматуры

5.1.2. Нормы герметичности (численные значения допустимых утечек в затворе Q) по воде и воздуху в зависимости от класса герметичности приведены в Приложениях Б и В:

• нормы герметичности по воде при P_{\text{исп}} = 1,1PN(P_{\text{р}}) — в таблице Б.1;
• нормы герметичности по воздуху при P_{\text{исп}} = 0,6\text{МПа} — в таблице В.1.

5.1.3. Допускается задавать норму герметичности затвора количеством капель воды либо пузырьков воздуха. Допустимое количество капель воды N_{\text{воды}} (пузырьков воздуха N_{\text{возд}} ) в зависимости от внутреннего диаметра насадки, подсоединенной к выходному патрубку арматуры, вычисляют по формуле (1) или (2):

где Q_{\text{воды}} — норма герметичности затвора по воде;

V_{\text{кап}} — объем капли воды в зависимости от внутреннего диаметра насадки в соответствии с ГОСТ Р 53402;

где Q_{\text{возд}} — норма герметичности затвора по воздуху;

V_{\text{пуз}} — объем пузырька воздуха в зависимости от внутреннего диаметра насадки в соответствии с ГОСТ Р 53402.

5.1.4 Испытание воздухом давлением P_{\text{исп}} = PN(P_{\text{р}}) проводят по требованию заказчика:

• арматуры на номинальное давление не более PN 200 только классов герметичности «A», «AA», «B», «C», «CC» и «D»;
• арматуры на номинальные давления PN 250 и PN 320 только классов герметичности «A», «AA» и «B»;
• арматуры на номинальное давление PN 420 только класса герметичности «A».

Норму герметичности затвора устанавливают по согласованию с заказчиком. Рекомендуемые численные значения допустимых утечек в затворе Q при P_{\text{исп}} = PN(P_{\text{р}}) приведены в Приложении Г (таблицы Г.1 - Г.5).

5.1.5 Для предохранительной арматуры:

• утечку в затворе определяют при давлении P_{\text{исп}} , равном давлению настройки P_{\text{н}} , если в КД (ТУ) не указано иное. При испытании по методикам, изложенным в [3], [4] и [5], утечку в затворе определяют при давлении P_{\text{исп}} , указанном в этих методиках;
• утечку в затворе определяют при давлении P_{\text{исп}} , равном минимальному значению P_{\text{н}} диапазона настройки, указанного в КД, если при заказе не указано значение P_{\text{н}} ;
• норму герметичности затвора определяют:

а) по воде — по таблицам 3 или Б.1, принимая вместо DN значение D_{\text{с}} ;

б) по воздуху — для значения PN, ближайшего меньшего к P_{\text{н}min}(P_{\text{исп}}) — по таблицам Г.1 - Г.5.

5.2 Нормы и классы герметичности затворов регулирующей арматуры

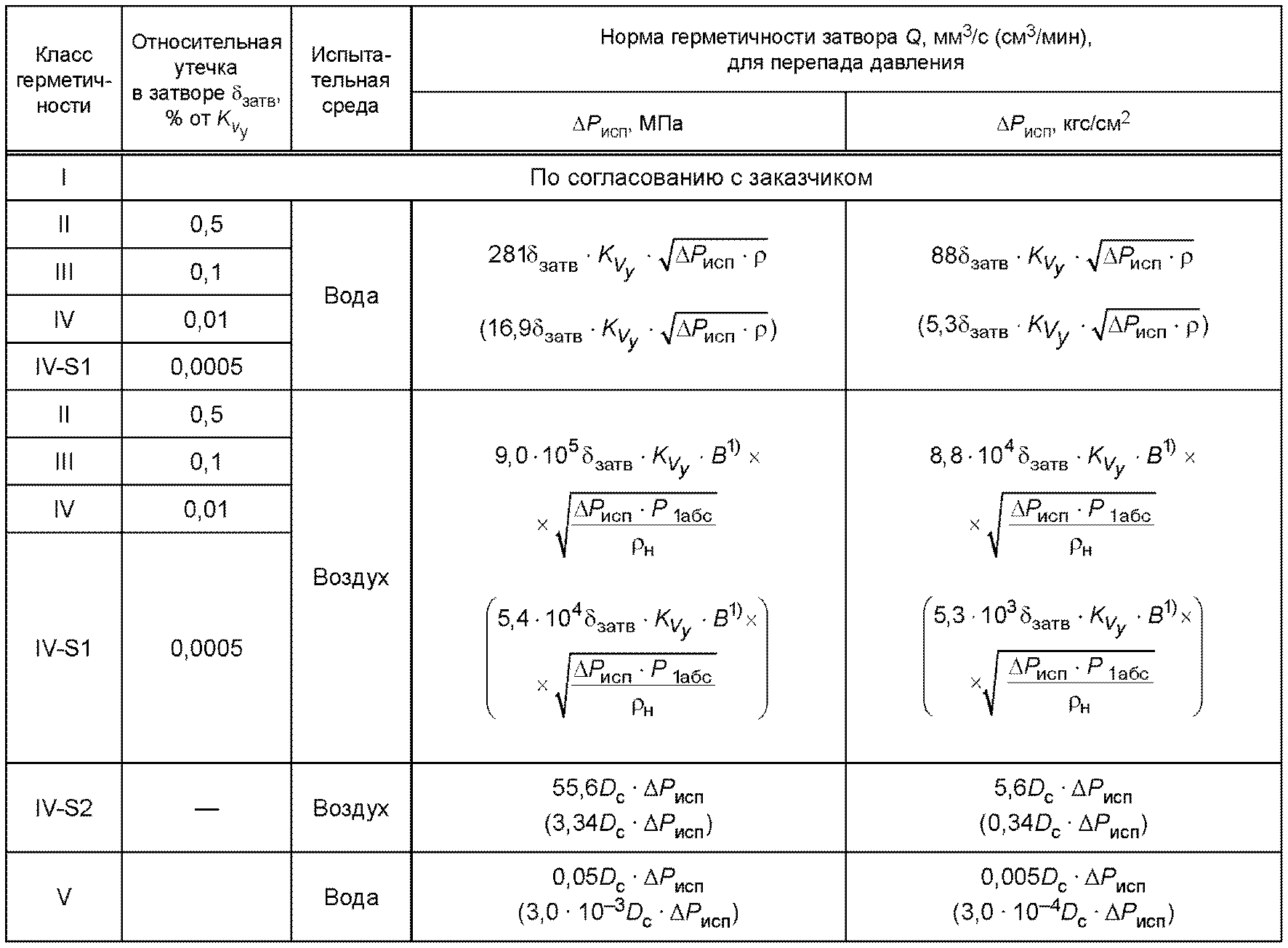

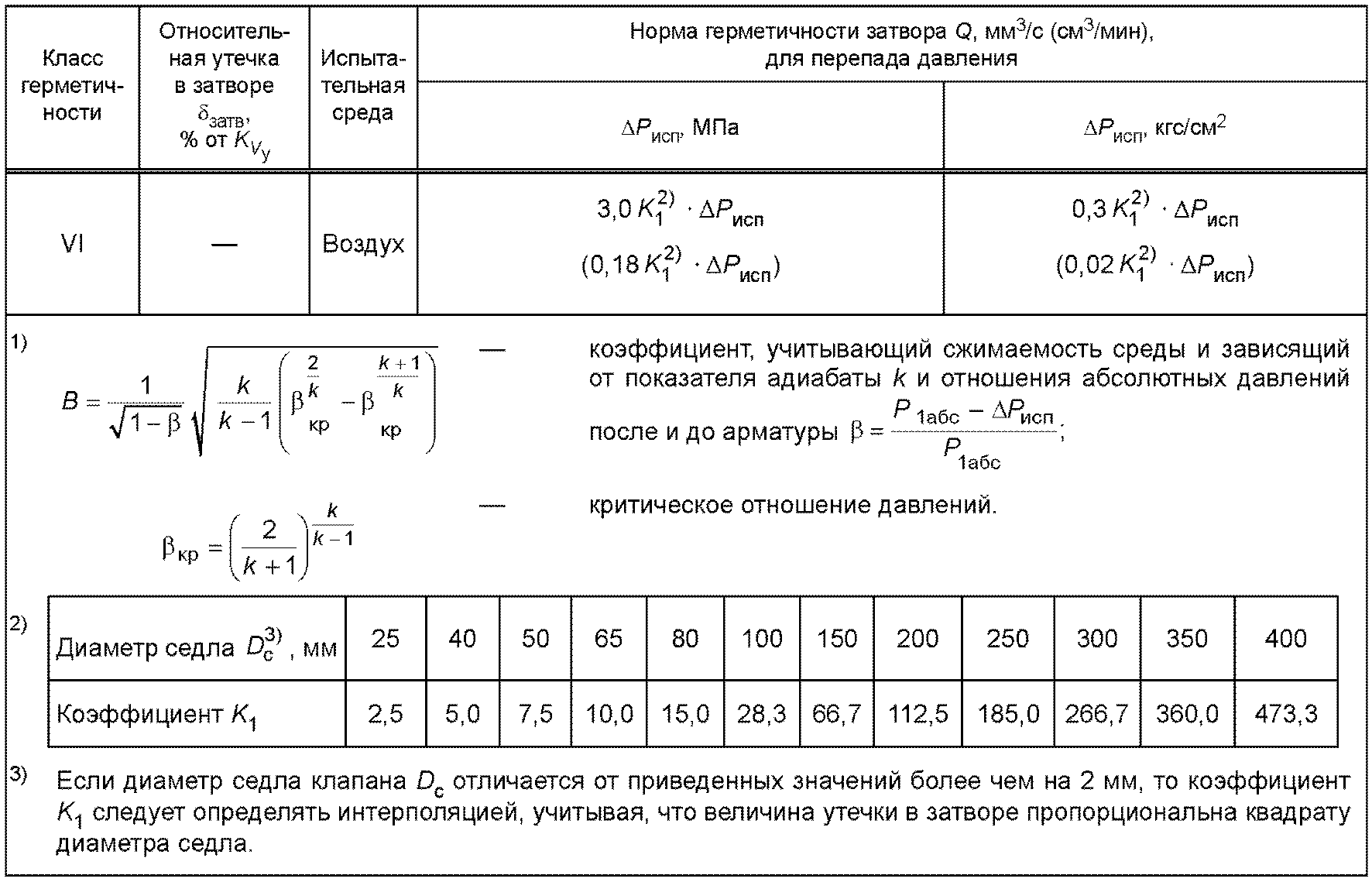

5.2.1. Норму герметичности затворов определяют в соответствии с таблицей 4 в зависимости от вида испытательной среды, условной пропускной способности K_{V_{y}} , перепада давления на арматуре \Delta P_{\text{исп}} и абсолютного давления до арматуры P_{1\text{абс}} .

5.2.2. Нормы герметичности затворов (численные значения утечек в затворе Q) по воде и воздуху в зависимости от значения условной пропускной способности K_{V_{y}} для классов герметичности «II», «III», «IV» и «IV-S1» приведены в Приложении Д:

• нормы герметичности затвора по воде при \Delta P_{\text{исп}} = 0,4\text{МПа} — в таблице Д.1;
• нормы герметичности затвора по воздуху при P_{1\text{абс}} = 0,5\text{МПа} и \Delta P_{\text{исп}} = 0,4\text{МПа} — в таблице Д.2.

5.3 Рекомендации по назначению классов герметичности

5.3.1 Рекомендации по назначению классов герметичности приведены в Приложении Е:

• для запорной, обратной, предохранительной, запорно-регулирующей, распределительно-смесительной и фазоразделительной арматуры — в таблицах Е.1 и Е.2;
• для регулирующей арматуры — в таблице Е.3.

5.3.2. Для распределительно-смесительной и фазоразделительной арматуры допускается назначать нормы и классы герметичности затворов по таблице 3.

5.3.3. Для комбинированной арматуры нормы и классы герметичности затворов назначают по составляющим видам арматуры в соответствии с рекомендациями по Приложению Е, при этом:

• для запорно-регулирующей арматуры нормы и классы герметичности назначают, как для запорной арматуры;

6. Порядок установления в КД требований по герметичности затвора

6.1. В ТУ (КД, ПМ, РЭ) разработчик арматуры указывает класс герметичности затвора арматуры или норму герметичности затвора. При этом в ТУ (КД, ПМ, РЭ) указывают вид испытательной среды и давление испытаний.

В ТУ (КД, ПМ, РЭ) предохранительной арматуры, а также регулирующей арматуры классов герметичности «IV-S2», «V» и «VI» разработчик арматуры дополнительно указывает диаметр седла D_{\text{с}} .

6.2. Допускается устанавливать нормы герметичности затворов, отличные от норм, указанных в настоящем стандарте (в зависимости от конкретных условий эксплуатации арматуры).

6.3. Примеры записи в ТУ (КД, ПМ, РЭ) класса герметичности или нормы герметичности затвора арматуры приведены с учетом требований 6.1 и 6.2.

Примеры

1. Для запорной, обратной арматуры:

а) «Класс герметичности затвора — „B“ по ГОСТ Р ........., испытательная среда — вода, давление испытаний P_{\text{исп}} = 1,1PN ;»

б) «Класс герметичности затвора — „CC“ по ГОСТ Р ........., испытательная среда — воздух, давление испытаний P_{\text{исп}} = 0,6\text{МПа} ».

2. Для регулирующей арматуры:

«Класс герметичности затвора — „II“ по ГОСТ Р ........., испытательная среда — воздух, абсолютное давление испытаний P_{1\text{абс}} = 0,5\text{МПа} , перепад давления \Delta P_{1\text{абс}} = 0,4\text{МПа} ».

3. Для предохранительной арматуры:

«Класс герметичности затвора — „B“ по ГОСТ Р ........., испытательная среда — вода, давление испытаний P_{\text{н}} = ...\text{МПа} ».

4. Для всех видов арматуры:

«Утечка в затворе — не более 17 мм3/с, испытательная среда — вода, давление испытаний P_{\text{исп}} = ...\text{МПа} ».

6.4 Нормы герметичности при применении испытательных сред, указанных в 4.1:

• при испытании природным газом устанавливают допустимую утечку в затворе, равную значению допустимой утечки в затворе по воздуху, умноженному на 1,75;
• при испытании азотом допустимая утечка в затворе не должна превышать значения утечки по воздуху;
• при испытании гелием, фреоном и керосином допустимую утечку в затворе указывают в КД (ТУ);

6.5. Возможность изменения норм герметичности затворов арматуры в процессе ее эксплуатации, а также при наработке ресурса при испытаниях определяется по согласованию с заказчиком. В Приложении Ж приведены примеры записи соответствующих требований в НД.

7. Требования к испытаниям на герметичность затвора

7.1. Испытания на герметичность затвора следует проводить по ТУ на изделие или по ГОСТ Р 53402.

7.2 Требования к испытательным средам:

• вода должна соответствовать требованиям [6]. Допускается применять воду, соответствующую требованиям [7];
• класс чистоты воздуха — 684 по ГОСТ Р ИСО 8573-1 или класс 9 по ГОСТ 17433;
• с учетом материалов уплотнительных поверхностей затворов и условий эксплуатации арматуры в КД на конкретную арматуру допускается устанавливать другие требования к чистоте испытательных сред;
• природный газ должен соответствовать требованиям [8];
• качество других испытательных сред регламентируют в КД на конкретную арматуру. Требования, предъявляемые к качеству испытательных сред, приводят в НД изготовителя.

7.3. При применении объемного, капельного и пузырькового методов контроля утечку в затворе определяют со стороны выходного патрубка арматуры при давлении, равном атмосферному, или из корпуса арматуры через специальное отверстие.

7.4. Допускается, по требованию заказчика, применять методы контроля и испытаний, отличные от методов, приведенных в ГОСТ Р 53402, при условии описания в ТУ (КД, ПМ) методики проведения контроля и испытаний, а также критериев оценки результатов.

7.5. При проведении испытаний должны быть обеспечены точность измерения параметров и требования безопасности в соответствии с ГОСТ Р 53402. Программу и методику испытаний согласовывают с заказчиком.

7.6. Погрешность измерения утечки в затворе не должна превышать 5% допустимого значения величины утечки.

7.7. Средства диагностирования и технические средства должны обеспечивать точность измерения, согласующуюся с критерием допустимой утечки.

7.8 При контроле герметичности затвора арматуры класса герметичности «A» не являются браковочными признаками:

а) при испытании водой — образование росы, не превращающейся в стекающие капли, по контуру уплотнительной поверхности;

б) при испытании воздухом — образование неотрывающихся пузырьков;

СООТНОШЕНИЕ ЗНАЧЕНИЙ НОМИНАЛЬНЫХ ДИАМЕТРОВ И НОМИНАЛЬНЫХ ДАВЛЕНИЙ, ВЫРАЖЕННЫХ В МЕТРИЧЕСКОЙ СИСТЕМЕ И В ЕДИНИЦАХ США (ДЮЙМ)

А.1. Соотношение между значениями номинальных диаметров NPS, выраженных в единицах США (в дюймах), и значениями номинальных диаметров DN, выраженных в метрической системе (в мм), приведены в таблице А.1.

Таблица А.1

А.2. Соотношение между значениями классов давлений ANSI, выраженных в единицах США, и значениями номинальных давлений PN, выраженных в метрической системе (в кгс/см2), приведены в таблице А.2. Соотношения приведены для стальной арматуры на основании [9], [10], [11]. Определение промежуточных значений PN следует проводить с помощью интерполяции.

Таблица А.2

(справочное)

НОРМЫ ГЕРМЕТИЧНОСТИ ЗАТВОРОВ ЗАПОРНОЙ,

Таблица Б.1

Нормы герметичности затворов по воде при P_{\text{исп}} = 1,1PN(P_{\text{р}})

Окончание таблицы Б.1

(справочное)

Таблица В.1

Нормы герметичности затворов по воздуху

Окончание таблицы В.1

Приложение Г

Таблица Г.1

Нормы герметичности затворов по воздуху для класса герметичности «AA»

Продолжение таблицы Г.1

Продолжение таблицы Г.1

Окончание таблицы Г.1

Таблица Г.2

Нормы герметичности затворов по воздуху для класса герметичности «B»

Продолжение таблицы Г.2

Продолжение таблицы Г.2

Окончание таблицы Г.2

Таблица Г.3

Нормы герметичности затворов по воздуху для класса герметичности «C»

Продолжение таблицы Г.3

Продолжение таблицы Г.3

Окончание таблицы Г.3

Таблица Г.4

Нормы герметичности затворов по воздуху для класса герметичности «CC»

Продолжение таблицы Г.4

Продолжение таблицы Г.4

Окончание таблицы Г.4

Таблица Г.5

Нормы герметичности затворов по воздуху для класса герметичности «D»

Продолжение таблицы Г.5

Продолжение таблицы Г.5

Окончание таблицы Г.5

НОРМЫ ГЕРМЕТИЧНОСТИ ЗАТВОРОВ РЕГУЛИРУЮЩЕЙ АРМАТУРЫ

Таблица Д.1

Нормы герметичности затворов по воде при \Delta P_{\text{исп}} = 0,4\text{МПа}

Таблица Д.2

Нормы герметичности затворов по воздуху P_{1\text{абс}} = 0,5\text{МПа} и \Delta P_{\text{исп}} = 0,4\text{МПа}

Рекомендации по назначению классов герметичности затворов запорной, обратной, предохранительной, запорно-регулирующей, распределительно-смесительной и фазоразделительной арматуры, рабочая среда — жидкость

Рекомендации по назначению классов герметичности затворов запорной, обратной, предохранительной, запорно-регулирующей, распределительно-смесительной и фазоразделительной арматуры, рабочая среда — газ

Таблица Е.3

Рекомендации по назначению классов герметичности затворов регулирующей арматуры

Приложение Ж (справочное)

ПРИМЕРЫ ЗАПИСИ В НД ДОПУЩЕНИЙ ПО ИЗМЕНЕНИЮ УТЕЧКИ В ЗАТВОРЕ

Ж.1. Примеры записи в НД допущений по изменению утечки в затворе в процессе эксплуатации и при проведении испытаний приведены в таблице Ж.1.

Таблица Ж.1

БИБЛИОГРАФИЯ

1. Закон Российской Федерации № 116-ФЗ от 21 июля 1997 г. «О промышленной безопасности опасных производственных объектов»

2. Федеральные нормы и правила в области использования атомной энергии НП-068-05. Трубопроводная арматура для атомных станций. Общие технические требования

3. ИСО 4126-1:2004 (ISO 4126-1:2004). Устройства предохранительные для защиты от избыточного давления. Часть 1. Предохранительные клапаны (Safety devices for protection against excessive pressure — Part 1: Safety valves)

4. ИСО 4126-2:2003 (Е) [ISO 4126-2:2003 (E)]. Предохранительные устройства для защиты от избыточного давления. Часть 2. Предохранительные устройства с разрывной мембраной (Safety devices for protection against excessive pressure — Part 2: Bursting disc safety devices)

5. Стандарт Американского института нефти АПИ 527:1991 (API 527:1991). Испытание предохранительной арматуры на герметичность в затворе (Seat Tightness of Pressure Relief Valves)

6. Методические указания МУ 2.1.5.1183-03. Санитарно-эпидемиологический надзор за использованием воды в системах водоснабжения промышленных предприятий

7. Санитарно-эпидемиологические правила и нормативы СанПиН 2.1.4.1074-01. Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества

8. Отраслевой стандарт ОСТ 51.40-93. Газы горючие природные, поставляемые и транспортируемые по магистральным газопроводам. Технические условия

9. ИСО 7005-1:1992 (ISO 7005-1:1992). Фланцы металлические. Часть 1. Стальные фланцы (Metallic Flanges — Part 1: Steel Flanges)

10. ИСО 14313:2007 (ISO 14313:2007). Нефтяная и газовая промышленность. Трубопроводные транспортные системы — Вентили трубопроводов (ISO 14313:2007 «Petroleum and natural gas industries — Pipeline transportation systems — Pipeline valves»)

11. Стандарт Американского института нефти АПИ 6D:2008 (API Spec 6D:2008). Спецификация на трубопроводную арматуру (API Spec 6D:2008 «Specification for Pipeline Valves»)

------------------------------------------------------------------
