ГОСТ Р 53846.1-2010. Национальный стандарт Российской Федерации. Бутылки стеклянные. Венчики горловин. Типы и размеры. Часть 1. Венчик типа КПМ-30

(утв. и введен в действие Приказом Росстандарта от 14.07.2010 № 178-ст)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БУТЫЛКИ СТЕКЛЯННЫЕ. ВЕНЧИКИ ГОРЛОВИН

ТИПЫ И РАЗМЕРЫ

ЧАСТЬ 1

ВЕНЧИК ТИПА КПМ-30

Glass bottles. Neck finishes. Types and dimensions. Part 1. Finish of KPM-30 type

UNE 126407:2005 (NEQ)

ГОСТ Р 53846.1-2010

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Рабочей группой, состоящей из Общества с ограниченной ответственностью «Эксперт-Стандарт» (ООО «Эксперт-Стандарт») и Общества с ограниченной ответственностью «Центр стандартизации испытаний „Продмаштест“ (ООО „ЦСИ „Продмаштест“).»

2. Внесен Техническим комитетом по стандартизации ТК 74 «Стеклянная тара и посуда».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14 июля 2010 г. № 178-ст.

4. Настоящий стандарт разработан с учетом основных нормативных положений испанского национального стандарта УНЕ 126407:2005 «Стеклянная тара. Горловины. Профили горловин под колпачки, предотвращающие повторное наполнение» (UNE 126407:2005 «Envases de vidrio. Bocas. Perfiles de boca para cierre con tapón irrellenable». NEQ).

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на модифицированный венчик типа КПМ-30 горловины стеклянной бутылки под винтовые колпачки с дозирующим устройством, предотвращающим повторное наполнение бутылки.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 51214-98. Средства укупорочные. Общие положения по безопасности, маркировке и правилам приемки

ГОСТ Р 51958-2002. Средства укупорочные полимерные. Общие технические условия

ГОСТ Р 53128-2008. Средства укупорочные. Термины и определения

ГОСТ 17527-2003. Упаковка. Термины и определения.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 51214, ГОСТ Р 53128, ГОСТ Р 51958, ГОСТ 17527, а также следующие термины с соответствующими определениями:

3.1. Венчик под колпачок с дозирующим устройством, предотвращающим повторное наполнение: венчик, имеющий шипы противоскольжения (см. 3.2), предназначенный для винтового колпачка с дозирующим устройством, предотвращающим повторное наполнение бутылки, так как при первом вскрытии у колпачка появляются нарушения его целостности, что гарантирует защиту от фальсификации.

3.2. Шипы противоскольжения: выступы, расположенные на внешней стороне венчика, предотвращающие вращение колпачка.

4. Основные параметры и размеры венчика КПМ-30 под колпачки различной высоты

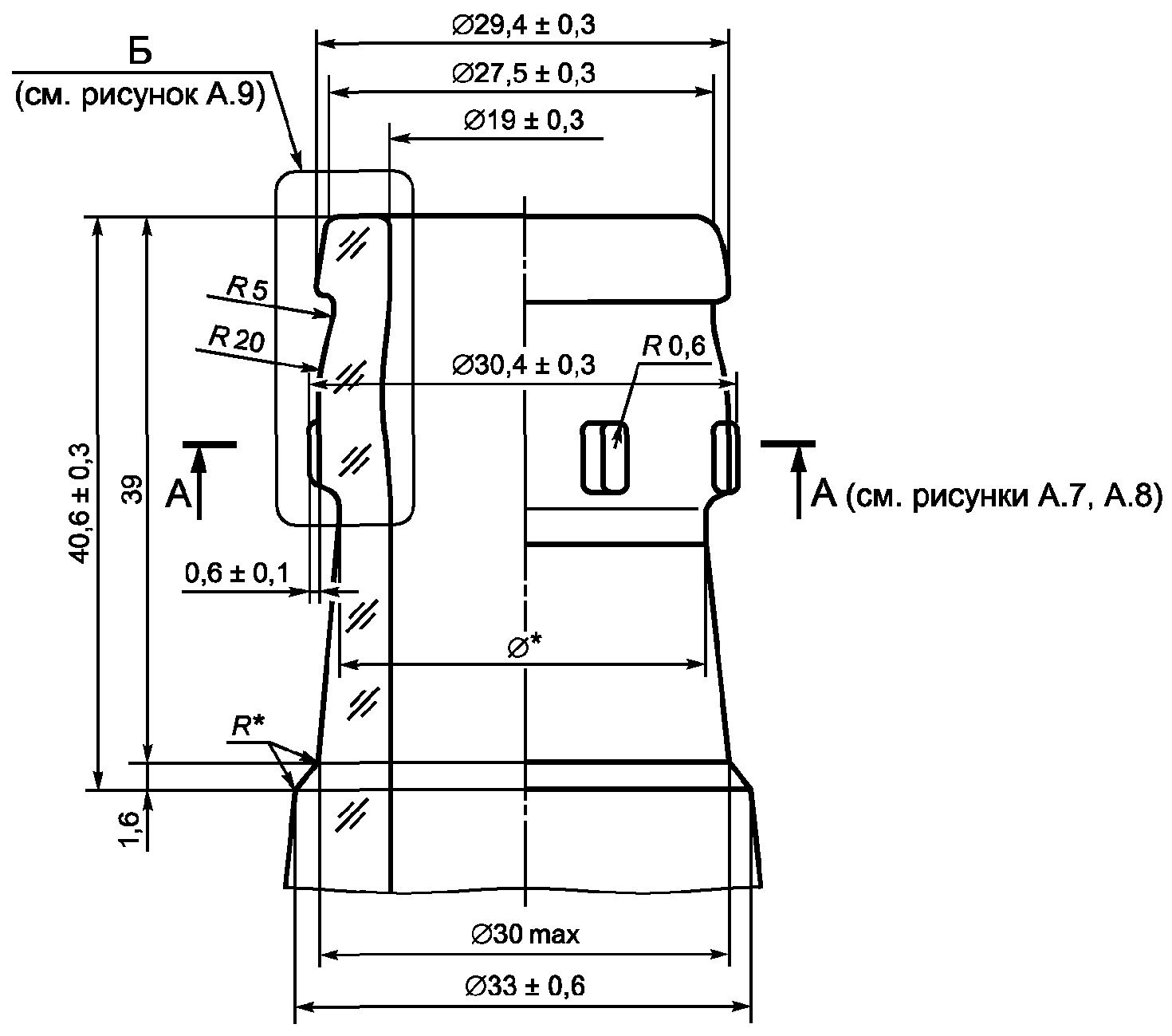

4.1. Основные параметры и размеры венчика КПМ-30 под колпачки высотой 47, 55, 59, 61, 65, 75 мм должны соответствовать рисункам А.1 - А.6 (Приложение А) соответственно.

4.2. Шины противоскольжения в количестве 10 шт. располагаются на внешней стороне венчика горловины. Шипы противоскольжения показаны на рисунке А.7 (Приложение А).

4.3. Допускается наличие шипов противоскольжения в количестве 8 шт. Допустимые шипы противоскольжения показаны на рисунке А.8 (Приложение А).

4.4. Разрез венчика горловины показан на рисунке А.9 (Приложение А).

4.5. Основные размеры шипов противоскольжения и венчика горловины должны соответствовать рисункам А.7, А.8, А.9 (Приложение А) соответственно.

4.6 К контролируемым размерам венчика горловины относят:

• наружный диаметр венчика горловины — (29,4 +/- 0,3) мм;
• наружный диаметр венчика горловины, измеряемый по шипам противоскольжения, — (30,4 +/- 0,3) мм;
• внутренний диаметр горловины — (19,0 +/- 0,3) мм на глубине до 4 мм от торца венчика;
• внутренний диаметр в остальной части горловины — не менее 18,0 мм;
• высота укупорочного кольца венчика — (5,0 +/- 0,2) мм.

Остальные размеры даны для изготовления формовых комплектов.

5. Условное обозначение

5.1 Условное обозначение венчика горловины при заказе бутылок должно содержать:

• тип венчика горловины;
• высоту колпачка;
• обозначение настоящего стандарта.

Пример условного обозначения:

Венчик типа КПМ-30 под колпачок высотой 47 мм:

---

<*> Регламентирует изготовитель.

---

<*> Регламентирует изготовитель.

---

<*> Регламентирует изготовитель.

---

<*> Регламентирует изготовитель.

---

<*> Регламентирует изготовитель.

---

<*> Регламентирует изготовитель.

---

<*> Регламентирует изготовитель.

---
