ГОСТ Р 53674-2009. Национальный стандарт Российской Федерации. Арматура трубопроводная. Номенклатура показателей. Опросные листы для проектирования и заказа

(утв. и введен в действие Приказом Ростехрегулирования от 15.12.2009 № 1059-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р 53674-2009"]:::rst
  click n0 "https://bukva.ai/docs/gost-r-53674-2009" "ГОСТ Р 53674-2009. Национальный стандарт Российской Федерации. Арматура трубопроводная. Номенклатура показателей. Опросные листы для проектирования и заказа (утв. и введен в действ"
  n1["ГОСТ 4.114-2019"]:::doc
  click n1 "https://bukva.ai/docs/gost-4-114-2019" "ГОСТ 4.114-2019. Межгосударственный стандарт. Арматура трубопроводная. Номенклатура основных показателей (введен в действие Приказом Росстандарта от 30.10.2019 N 1166-ст)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Pipeline valves. Nomenclature of characteristics. Check-lists for design and order

ГОСТ Р 53674-2009

Группа Т51

МКС 23.040.60

Дата введения 1 января 2011 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма „Центральное конструкторское бюро арматуростроения“ (ЗАО „НПФ „ЦКБА“)»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 259 «Трубопроводная арматура и сильфоны»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. № 1059-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на трубопроводную арматуру и приводы к ней (далее — арматура) и устанавливает номенклатуру основных показателей и формы опросных листов для проектирования и заказа.

Установленная настоящим стандартом номенклатура показателей рекомендуется для включения в конструкторскую и нормативную документацию, в том числе в техническое задание, технические условия, эксплуатационную документацию (паспорт, руководство по эксплуатации), при их разработке или пересмотре.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ Р 52720-2007 Арматура трубопроводная. Термины и определения

ГОСТ Р 52776-2007 (МЭК 60034-1:2004) Машины электрические вращающиеся. Номинальные данные и характеристики

ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения

ГОСТ 9544-2005 Арматура трубопроводная запорная. Классы и нормы герметичности затворов

ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов на P_{\text{у}} от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 23866-87 Клапаны регулирующие односедельные, двухседельные и клеточные. Основные параметры

ГОСТ 25923-89 Затворы дисковые регулирующие. Основные параметры.

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 52720, ГОСТ 27.002, а также следующие термины с соответствующими определениями:

3.1. показатели назначения: Основные технические данные и характеристики арматуры, определяющие возможность ее применения в конкретных условиях эксплуатации.

3.2. показатели надежности: Показатели, характеризующие способность арматуры выполнять требуемые функции в заданных режимах условий эксплуатации.

3.3. безопасность арматуры: Состояние арматуры, при котором отсутствует недопустимый риск, связанный с причинением вреда жизни или здоровью граждан, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни или здоровью животных и растений, вследствие критического отказа арматуры или контакта с арматурой или ее рабочей средой при безотказном функционировании арматуры.

3.4. критический отказ арматуры: Отказ арматуры, возможными последствиями которого явятся причинение вреда жизни или здоровью граждан, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни или здоровью животных и растений.

3.5. назначенные показатели: Технико-экономические характеристики, соблюдение которых необходимо для исключения (с вероятностью, близкой к 1) возникновения критического отказа.

Примечание — По достижении назначенных показателей эксплуатацию арматуры необходимо прекратить независимо от ее технического состояния. Возможность дальнейшей эксплуатации и установления новых назначенных показателей определяет комиссия.

3.6. показатели технологичности: Показатели, характеризующие уровень технологии и организации производства, рациональное использование заготовок.

3.7. срок хранения: Календарная продолжительность хранения арматуры, в течение которой сохраняются в заданных пределах значения параметров, характеризующих ее способность выполнять заданные функции.

4. Сокращения

В настоящем стандарте применены следующие сокращения:

КД — конструкторская документация;

НД — нормативная документация;

ТД — техническая документация;

ТЗ — техническое задание;

ТУ — технические условия;

ЭД — эксплуатационная документация.

5. Номенклатура показателей

5.1 Номенклатура основных показателей

5.1.1 Номенклатура основных показателей включает:

• показатели назначения;
• показатели надежности;
• показатели, характеризующие безопасность;
• показатели технологичности.

5.1.2. Дополнительные показатели, не предусмотренные настоящим стандартом, указывают в НД или ТД на конкретный вид арматуры в зависимости от области применения.

5.1.3. Жирным курсивом в таблицах 1 и 4 отмечены наименования показателей, являющихся обязательными вне зависимости от вида и области применения арматуры.

5.1.4. Гидравлические характеристики арматуры (коэффициент сопротивления, условная пропускная способность, коэффициент расхода), силовые характеристики арматуры (момент или усилие, необходимые для управления), а также мощность электродвигателя (электромагнита) привода являются характеристиками энергоэффективности арматуры.

5.2 Показатели назначения

5.2.1. Номенклатуру показателей назначения устанавливают исходя из требований заказчика и включают в ТЗ (или в другой документ, его заменяющий) и ТУ.

5.2.2. Для комбинированных видов арматуры и приводов в показатели назначения включают одновременно показатели каждого из видов арматуры и приводов.

5.2.3. Показатели назначения арматуры и приводов в зависимости от их видов приведены в таблице 1.

Таблица 1

Показатели назначения арматуры и приводов

5.3 Показатели надежности

5.3.2 Перечень показателей надежности приведен в таблице 2.

5.4 Показатели, характеризующие безопасность

5.4.1. Номенклатуру показателей, характеризующих безопасность, устанавливают исходя из требований заказчика и включают в ТЗ, ТУ и ЭД.

5.4.2. Рекомендуемый перечень показателей, характеризующих безопасность, приведен в таблице 3.

Таблица 3

Показатели, характеризующие безопасность

5.5 Показатели технологичности

5.5.1. Номенклатуру показателей технологичности устанавливают исходя из требований заказчика и включают в ТЗ, ТУ и ЭД.

5.5.2. Перечень основных показателей технологичности приведен в таблице 4.

Таблица 4

Основные показатели технологичности

6. Опросные листы для проектирования и заказа

6.1. Проектированию продукции предшествуют получение или разработка и согласование исходных технических требований (заявок) от заказчика для заключения договора (контракта) на выполнение работы.

6.2. Исходные технические требования к различным типам арматуры должны соответствовать содержанию опросных листов. Рекомендуемые формы опросных листов приведены:

• в Приложении А - на клапаны;
• в Приложении Б - на краны;
• в Приложении В - на задвижки;

- в Приложении Г - на затворы дисковые;

- в Приложении Д - на предохранительную арматуру;

- в Приложении Е - на клапаны регулирующие;

- в Приложении Ж - на регуляторы давления;

- в Приложении И - на обратную арматуру.

6.3 Дополнительные требования, включаемые в опросные листы, могут содержать:

- наименование установки;

- требования государственных надзорных органов;

- перечень разрешительных документов;

- ограничения по габаритам;

- отрасль промышленности, где применяют арматуру;

- диаметр трубопровода, на котором устанавливают арматуру;

- стыкуемую трубу, диаметр расточки, тип разделки;

- скорость изменения давления и температуры рабочей среды;

- сейсмические, вибрационные, радиационные, световые, электромагнитные и другие внешние воздействия;

- скорость рабочей среды в трубопроводе при открытом затворе;

- допустимый перепад давления при скорости рабочей среды;

- ударную вязкость металла при заданной минусовой температуре и другие механические свойства;

- уровень шума.

Для регулирующих клапанов, предохранительной арматуры и регуляторов давления:

- параметры рабочей среды:

а) плотность при номинальных и рабочих условиях;

б) давление насыщенных паров при рабочей температуре;

в) кинематическая вязкость при температуре среды на входе;

г) коэффициент сжимаемости;

д) показатель адиабаты.

Приложение А (рекомендуемое)

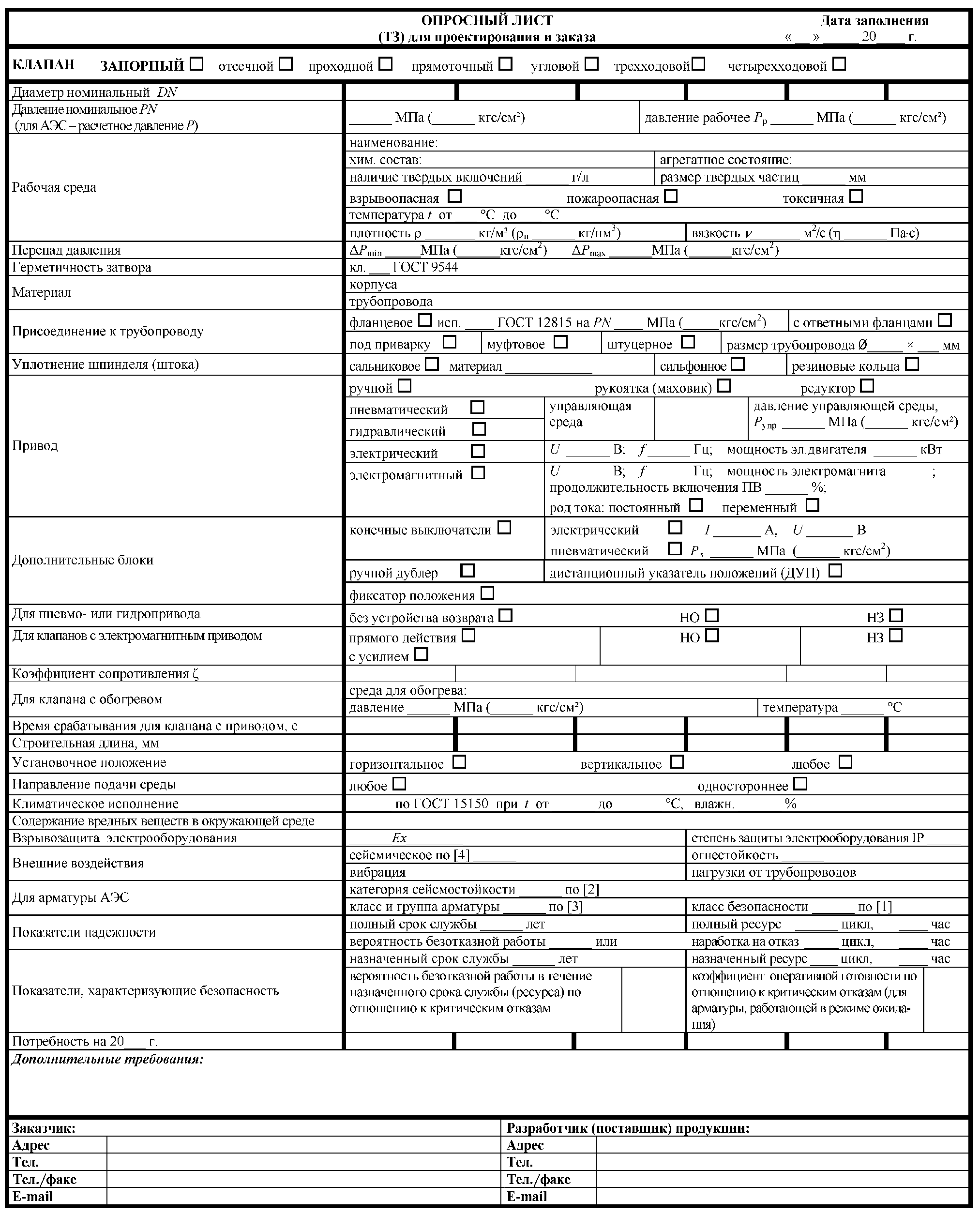

ФОРМА ОПРОСНОГО ЛИСТА НА КЛАПАНЫ

Приложение Б (рекомендуемое)

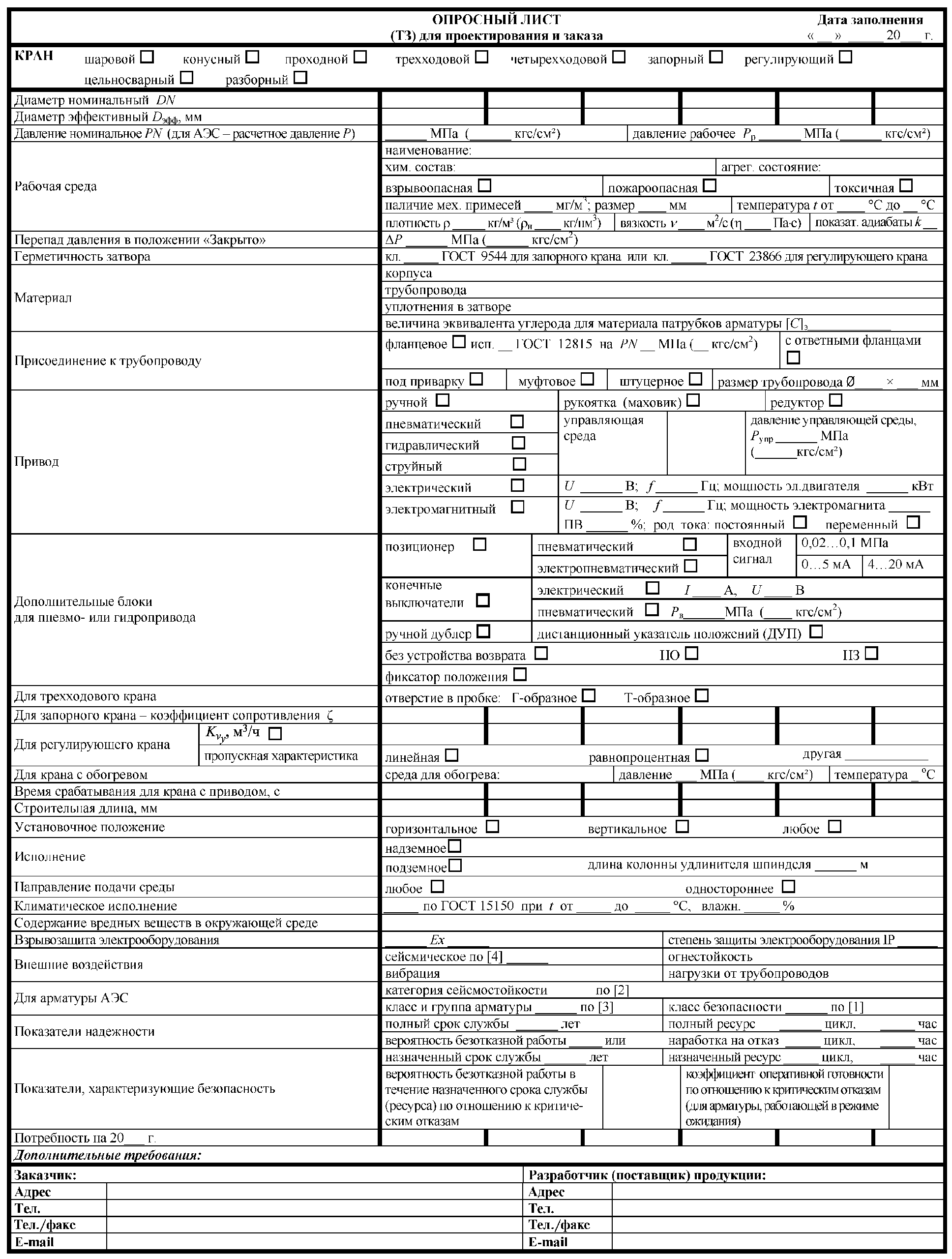

ФОРМА ОПРОСНОГО ЛИСТА НА КРАНЫ

Приложение В (рекомендуемое)

ФОРМА ОПРОСНОГО ЛИСТА НА ЗАДВИЖКИ

Приложение Г (рекомендуемое)

ФОРМА ОПРОСНОГО ЛИСТА НА ЗАТВОРЫ ДИСКОВЫЕ

Приложение Д (рекомендуемое)

ФОРМА ОПРОСНОГО ЛИСТА НА ПРЕДОХРАНИТЕЛЬНУЮ АРМАТУРУ

Приложение Е (рекомендуемое)

ФОРМА ОПРОСНОГО ЛИСТА НА КЛАПАНЫ РЕГУЛИРУЮЩИЕ

Приложение Ж (рекомендуемое)

ФОРМА ОПРОСНОГО ЛИСТА НА РЕГУЛЯТОР ДАВЛЕНИЯ

Приложение И (рекомендуемое)

ФОРМА ОПРОСНОГО ЛИСТА НА ОБРАТНУЮ АРМАТУРУ

БИБЛИОГРАФИЯ
