ГОСТ Р 53414-2009 (ИСО 10145-2:1993). Национальный стандарт Российской Федерации. Фрезы концевые с хвостовиком конусностью 7:24, оснащенные винтовыми твердосплавными пластинами. Основные размеры

(утв. Приказом Ростехрегулирования от 15.10.2009 № 456-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р 53414-2009"]:::rst
  click n0 "https://bukva.ai/docs/gost-r-53414-2009" "ГОСТ Р 53414-2009. Национальный стандарт Российской Федерации. Фрезы концевые с хвостовиком конусностью 7:24, оснащенные винтовыми твердосплавными пластинами. Основные размеры (утв"
  n1["ГОСТ Р 53414-2022"]:::doc
  click n1 "https://bukva.ai/docs/normativy-tssts-2001-minstroy-rossii-ministerstvo-9" "ГОСТ Р 53414-2022. Национальный стандарт Российской Федерации. Фрезы концевые с хвостовиком конусностью 7:24, оснащенные винтовыми твердосплавными пластинами. Основные размеры (утв"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

ОКП 39 1853

1 января 2011 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом (ОАО) «ВНИИИНСТРУМЕНТ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2009 г. № 456-ст

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения международного стандарта ИСО 10145-2:1993 «Концевые фрезы с напайными винтовыми твердосплавными пластинами. Часть 2. Размеры концевых фрез с хвостовиком 7:24» (ISO 10145-2:1993 «End mills with brazed helical hardmetal tips — Part 2: Dimensions of end mills with 7:24 taper shank», MOD).

При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 1, 2, в пунктах 3.2 - 3.9 и выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на концевые фрезы с хвостовиком конусностью 7:24, оснащенные винтовыми твердосплавными пластинами, предназначенные для обработки стали, чугуна и бронзы, а также труднообрабатываемых сталей и сплавов.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 14034-74 Отверстия центровые. Размеры

ГОСТ 25414-90 Пластины твердосплавные напаиваемые типа 36. Конструкция и размеры

ГОСТ 25827-93. Хвостовики инструментов с конусом 7:24. Размеры (ИСО 7388-1-1983 «Хвостовики инструментов с конусностью 7:24 для автоматической смены инструмента. Часть 1. Хвостовики номеров 40, 45 и 50. Размеры», MOD)

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Основные размеры

3.1 Фрезы следует изготовлять исполнений:

1 — с коническим хвостовиком 7:24 для ручной смены;

2 — с коническим хвостовиком 7:24 для автоматической смены.

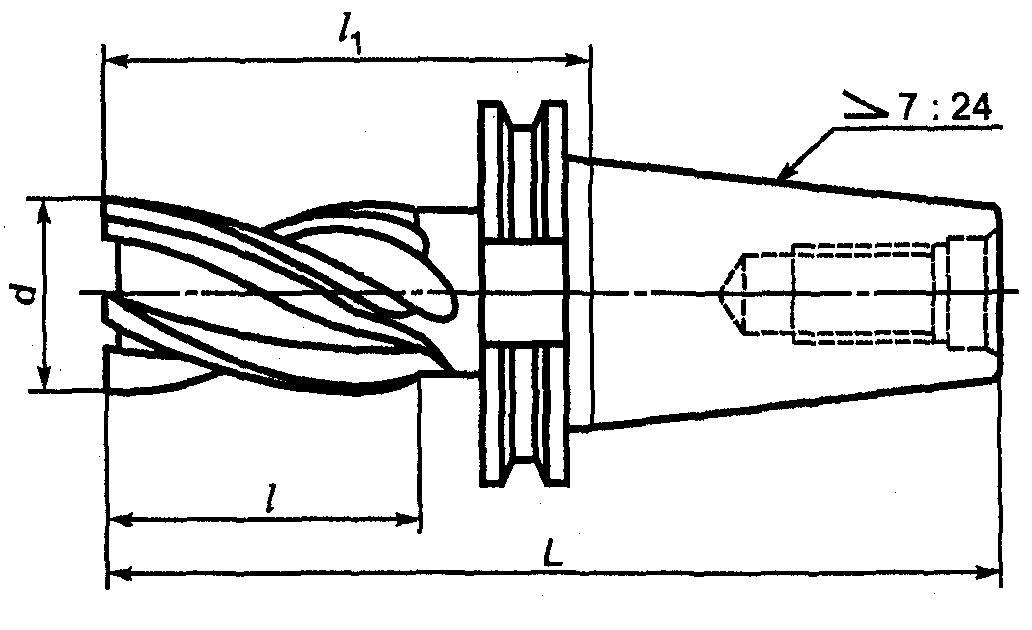

3.2. Основные размеры концевых фрез исполнения 1 должны соответствовать указанным на рисунке 1 и в таблице 1.

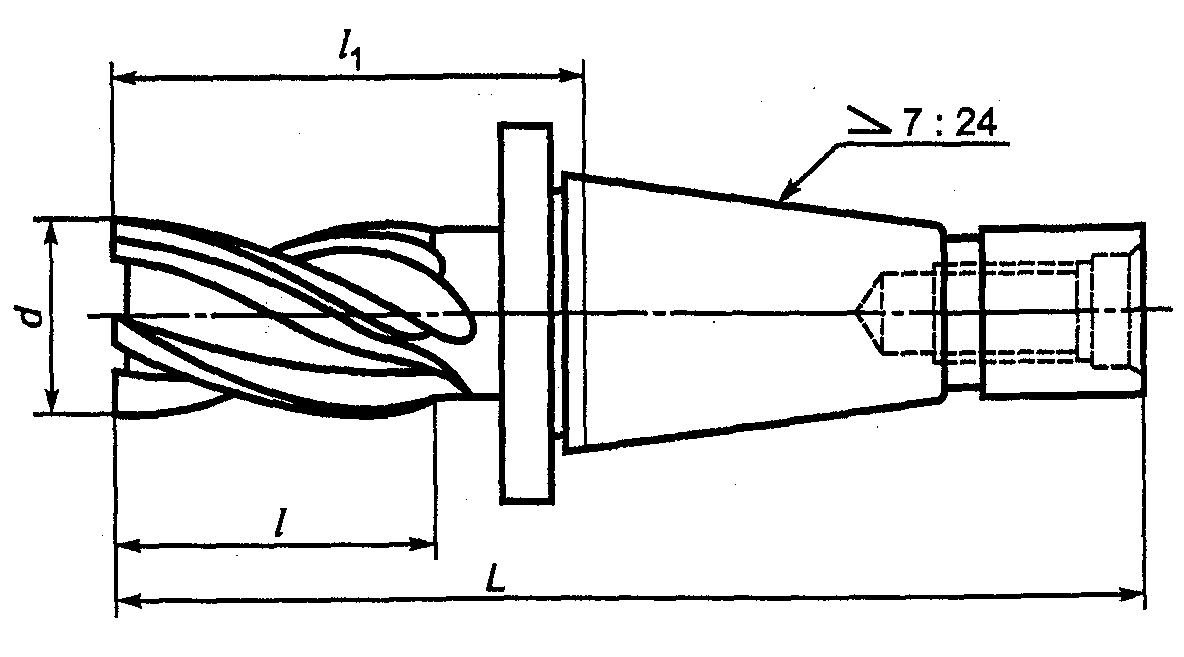

3.3. Основные размеры концевых фрез исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 2.

Пример условного обозначения концевой фрезы диаметром 40 мм, с коническим хвостовиком 7:24, исполнения 1, длиной рабочей части 63 мм, хвостовиком № 50:

3.4 Фрезы следует изготовлять праворежущие, леворежущие — по заказу.

3.5. Стыки пластин на смежных зубьях должны располагаться в шахматном порядке. Допускается зазор между пластинами не более 0,5 мм.

3.6. Стружкоразделительные канавки должны располагаться в месте стыка пластин и быть выполнены с углом профиля 120°. Глубина впадины стружколома — 0,5 мм, ширина — не более 2 мм.

3.7 Размеры конусов 7:24 — по ГОСТ 25827.

3.8 Центровые отверстия — по ГОСТ 14034.

3.9. Число зубьев, угол наклона стружечной канавки и пластины приведены в Приложении А.

Приложение А (рекомендуемое)
