(ИСО 10145-1:1993)

ОКП 39 1853

1 января 2011 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом (ОАО) «ВНИИИНСТРУМЕНТ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2009 г. № 455-ст

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения международного стандарта ИСО 10145-1:1993 «Концевые фрезы с напайными винтовыми твердосплавными пластинами. Часть 1. Размеры концевых фрез с цилиндрическим хвостовиком» (ISO 10145-1:1993 «End mills with brazed helical hardmetal tips — Part 1: Dimensions of end mills with parallel shank», MOD).

При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 1, 2, в пунктах 3.2 - 3.8 и выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на концевые фрезы с цилиндрическим хвостовиком и цилиндрическим хвостовиком с лыской, оснащенные винтовыми твердосплавными пластинами, предназначенные для обработки стали, чугуна и бронзы, а также труднообрабатываемых сталей и сплавов.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52965-2008 Хвостовики цилиндрические для фрез. Основные размеры (ИСО 3338-1:1996, ИСО 3338-2:2007, ИСО 3338-3:1996, MOD)

ГОСТ 14034-74 Отверстия центровые. Размеры

ГОСТ 25414-90 Пластины твердосплавные напаиваемые типа 36. Конструкция и размеры

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Основные размеры

3.1 Фрезы следует изготовлять исполнений:

1 — с гладким цилиндрическим хвостовиком;

2 — с цилиндрическим хвостовиком с лыской.

3.2. Основные размеры концевых фрез исполнений 1 и 2 должны соответствовать указанным на рисунке 1 и в таблице 1.

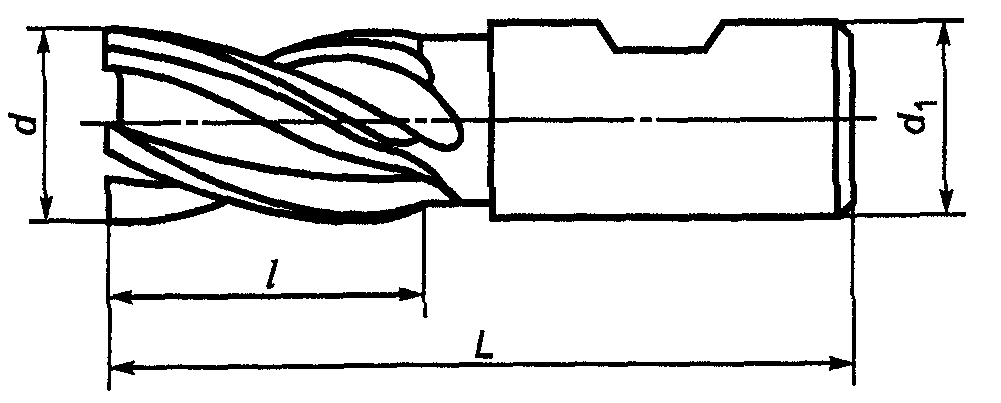

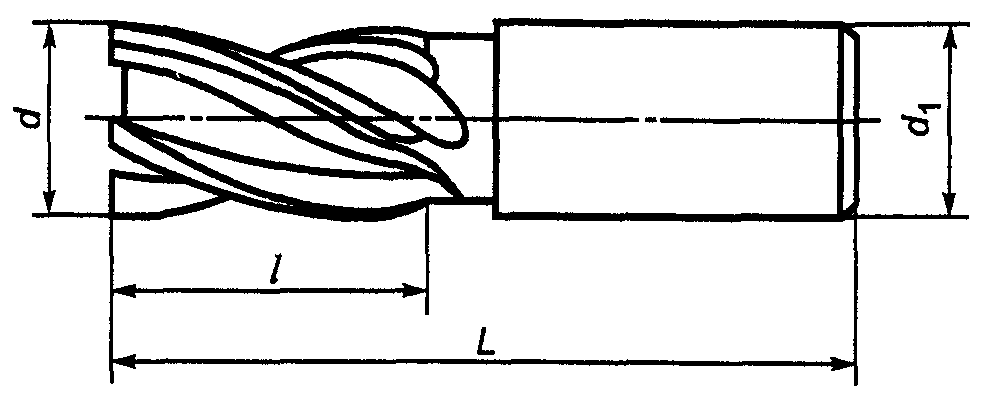

Рисунок 1

Таблица 1

Пример условного обозначения концевой фрезы диаметром 16 мм, с гладким цилиндрическим хвостовиком — исполнение 1, длиной рабочей части 32 мм:

3.3 Фрезы следует изготовлять праворежущие, леворежущие — по заказу.

3.4. Стыки пластин на смежных зубьях должны располагаться в шахматном порядке. Допускается зазор между пластинами не более 0,5 мм.

3.5. Стружкоразделительные канавки должны располагаться в месте стыка пластин и быть выполнены с углом профиля 120°. Глубина впадины стружколома — 0,5 мм, ширина — не более 2 мм.

3.6. Размеры и предельные отклонения хвостовиков фрез — по ГОСТ Р 52965.

3.7 Центровые отверстия — по ГОСТ 14034.

3.8. Число зубьев, угол наклона стружечной канавки и пластины приведены в Приложении A.
