ГОСТ Р 52949-2008. Фитинги-переходники из меди и медных сплавов для соединения трубопроводов. Технические условия
(утв. Приказом Ростехрегулирования от 14.08.2008 № 172-ст)
Примечание
Введен в действие с 1 июля 2009 года.
от 14 августа 2008 г. № 172-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФИТИНГИ-ПЕРЕХОДНИКИ ИЗ МЕДИ И МЕДНЫХ СПЛАВОВ ДЛЯ СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
Fittings-adapters from copper and copper alloys for connecting the pipelines. Specifications
1 июля 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Разработан Техническим комитетом по стандартизации ТК 106 «Цветметпрокат», Научно-исследовательским, проектным и конструкторским институтом сплавов и обработки цветных металлов «Открытое акционерное общество „Институт Цветметобработка“.»
2. Внесен Техническим комитетом по стандартизации ТК 106 «Цветметпрокат».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2008 г. № 172-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений регионального стандарта ЕН 1254-4:1998 «Медь и медные сплавы. Фитинги. Часть 4. Фитинги, присоединяемые комбинацией капиллярной пайки твердым или мягким припоем или обжатия с другими типами соединений (EN 1254-4:1998 „Copper and copper alloys — Plumbing fittings — Part 4: Fittings combining other end connections with capillary or compression ends“, NEQ).»
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на фитинги-переходники из меди и медных сплавов с разными концами: для пайки или прессования с одной стороны и резьбовыми — с другой, предназначенные для соединения медных труб, изготовленных по ГОСТ Р 52318, и устанавливает требования к фитингам-переходникам, используемым в системах: питьевого водоснабжения, холодного и горячего водоснабжения, водяного (парового) отопления, нагревательных и охлаждающих, канализации, водоочистных сооружений и газоснабжения.
Стандарт устанавливает резьбовые соединения концов фитингов, типы и размеры резьбы.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52318-2005. Трубы медные круглого сечения для воды и газа. Технические условия
ГОСТ Р 52922-2008. Фитинги из меди и медных сплавов для соединения медных труб способом капиллярной пайки. Технические условия
ГОСТ Р 52948-2008. Фитинги из меди и медных сплавов для соединения медных труб способом прессования. Технические условия
ГОСТ 2533-88. Калибры для трубной цилиндрической резьбы. Допуски
ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 7157-79. Калибры для трубной конической резьбы. Типы. Основные размеры и допуски
ГОСТ 24939-81. Калибры для цилиндрических резьб. Виды.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Фитинг: устройство в трубопроводной системе, предназначенное для соединения труб между собой или с другими компонентами этой системы.
3.2. Резьбовое соединение: соединение, которое обеспечивает разъединение системы без нарушения других секций трубы.
Резьбовое соединение может быть: сфера в конус, конус в конус или конус в радиус или в плоскую поверхность с уплотнителем.
Составные части резьбового соединения должны быть только от одного конкретного производителя.
4. Технические требования
4.1. Материалы, технические требования, методы контроля и испытаний, правила приемки, маркировка, упаковка, транспортирование и хранение должны соответствовать требованиям для фитингов-переходников:
- с концом для капиллярной пайки по ГОСТ Р 52922;
- с концом для прессования по ГОСТ Р 52948.
4.2. Резьбовое соединение при сборке должно выдерживать максимальное эксплуатационное давление для соответствующего конца трубы. При разъединении и повторном присоединении резьбовое соединение должно выдерживать максимальное эксплуатационное давление.
4.3. При монтаже трубопровода должны быть применены внутреннее и наружное цилиндрические и наружное коническое резьбовые соединения.

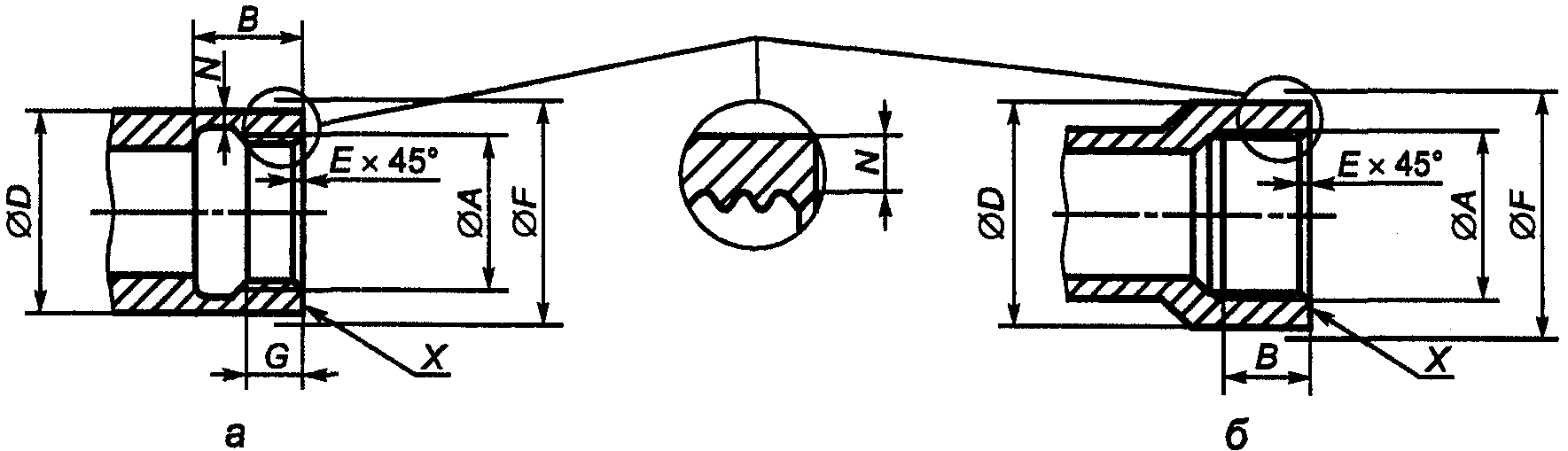

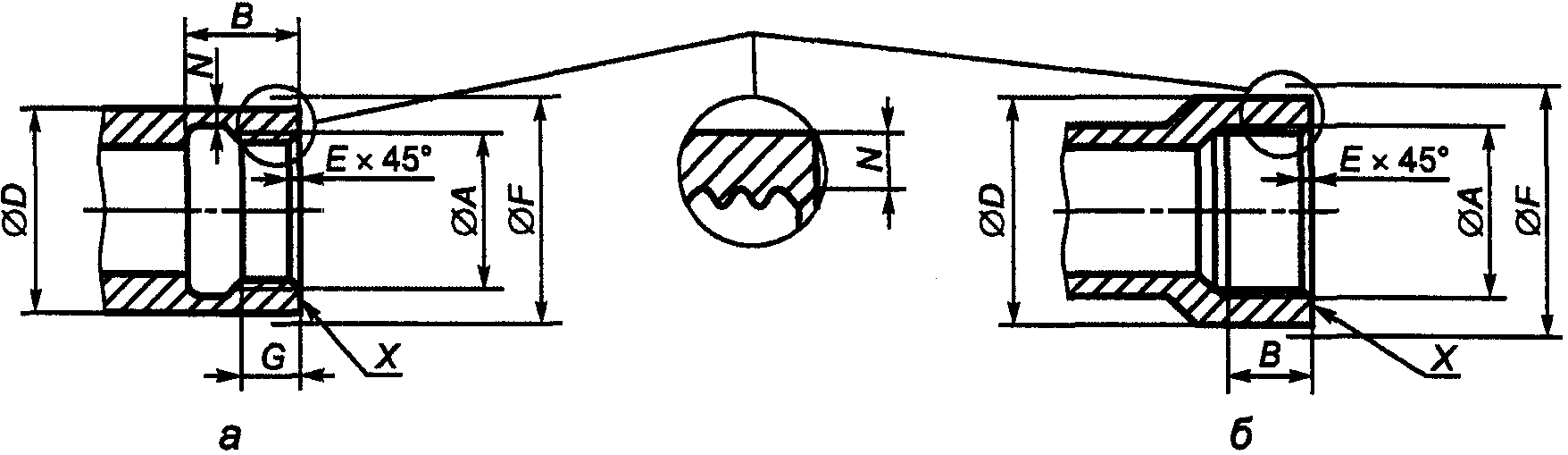

4.4. Внутреннее цилиндрическое резьбовое соединение приведено на рисунках 1 и 2.
резьбовое соединение с резьбой по ГОСТ 6357
Размеры внутренней цилиндрической резьбы должны соответствовать указанным в таблицах 1 и 2.
по ГОСТ 6357
| Обозначение резьбы A | Длина внутреннего участка фитинга под резьбу B, не менее | Диаметр прессованного фитинга или прутка из латуни D, не менее | Диаметр литого фитинга из латуни D, не менее | Фаска E <1>, не более | Диаметр торца фитинга F, не менее | Длина резьбы G, не менее |
| Rp 1/8 | 7,4 | 11,6 | 11,8 | 0,9 | 14,3 | 4,5 |
| Rp 1/4 | 11,0 | 15,2 | 15,4 | 1,3 | 18,2 | 7,0 |
| Rp 3/8 | 11,4 | 19,1 | 19,1 | 1,3 | 22,0 | 7,0 |
| Rp 1/2 | 15,0 | 23,8 | 23,8 | 1,8 | 26,7 | 9,0 |
| Rp 3/4 | 16,3 | 29,3 | 29,7 | 1,8 | 33,5 | 10,0 |
| Rp 1 | 19,1 | 36,3 | 36,9 | 2,3 | 40,9 | 11,5 |
| Rp 1 1/4 | 21,4 | 45,6 | 46,2 | 2,3 | 49,0 | 13,5 |
| Rp 1 1/2 | 21,4 | 51,4 | 52,0 | 2,3 | 56,6 | 13,5 |
| Rp 2 | 25,7 | 63,7 | 64,3 | 2,3 | 69,4 | 17,0 |
| Rp 2 1/2 | 30,2 | 80,4 | 80,8 | 2,3 | 86,2 | 18,5 |
| Rp 3 | 33,3 | 93,5 | 94,0 | 2,3 | 98,0 | 21,0 |
| Rp 4 | 39,3 | 120,0 | 121,0 | 2,3 | 120,0 | 26,0 |
| <1> По согласованию изготовителя с потребителем допускается взамен фаски E снятие первого витка резьбы. | ||||||
по ГОСТ 6357
| Обозначение резьбы A | Длина внутреннего участка фитинга под резьбу B, не менее | Диаметр деформируемого фитинга из меди и медных сплавов D | Диаметр литого фитинга из меди и медных сплавов D | Фаска E <1>, не более | Диаметр торца фитинга F <2>, не менее | Длина резьбы G, не менее |
| G 1/8 | 5,6 | 11,6 | 11,8 | 0,9 | 14,3 | 4,5 |
| G 1/4 | 8,0 | 15,2 | 15,4 | 1,3 | 18,2 | 7,0 |
| G 3/8 | 8,5 | 19,1 | 19,1 | 1,3 | 22,0 | 7,0 |
| G 1/2 | 10,5 | 23,8 | 23,8 | 1,8 | 26,7 | 9,0 |
| G 3/4 | 12,0 | 29,3 | 29,7 | 1,8 | 33,5 | 10,0 |
| G 1 | 13,5 | 36,3 | 36,9 | 2,3 | 40,9 | 11,5 |
| G 1 1/4 | 15,5 | 45,6 | 46,2 | 2,3 | 49,0 | 13,5 |
| G 1 1/2 | 15,5 | 51,4 | 52,0 | 2,3 | 56,6 | 13,5 |
| G 2 | 19,0 | 63,7 | 64,3 | 2,3 | 69,4 | 17,0 |
| G 2 1/2 | 20,0 | 80,4 | 80,8 | 2,3 | 86,2 | 18,5 |
| G 3 | 21,0 | 93,5 | 94,0 | 2,3 | 98,0 | 20,0 |
| G 4 | 23,0 | 120,0 | 121,0 | 2,3 | 120,0 | 22,0 |
| <1> По согласованию изготовителя с потребителем допускается взамен фаски E снятие первого витка резьбы. | ||||||
| <2> При уплотнении торец X должен быть обработан резанием. | ||||||
| Примечания. 1. На фитинги без подрезки по согласованию изготовителя с потребителем наносят обозначение и маркировку: | ||||||
| - для класса 1 — размер B (рисунок 2б); | ||||||
| - для класса 2 — размер G (рисунок 2а). | ||||||
| 2. Не допускается использовать внутреннюю цилиндрическую резьбу в сочетании с наружной конической резьбой. | ||||||

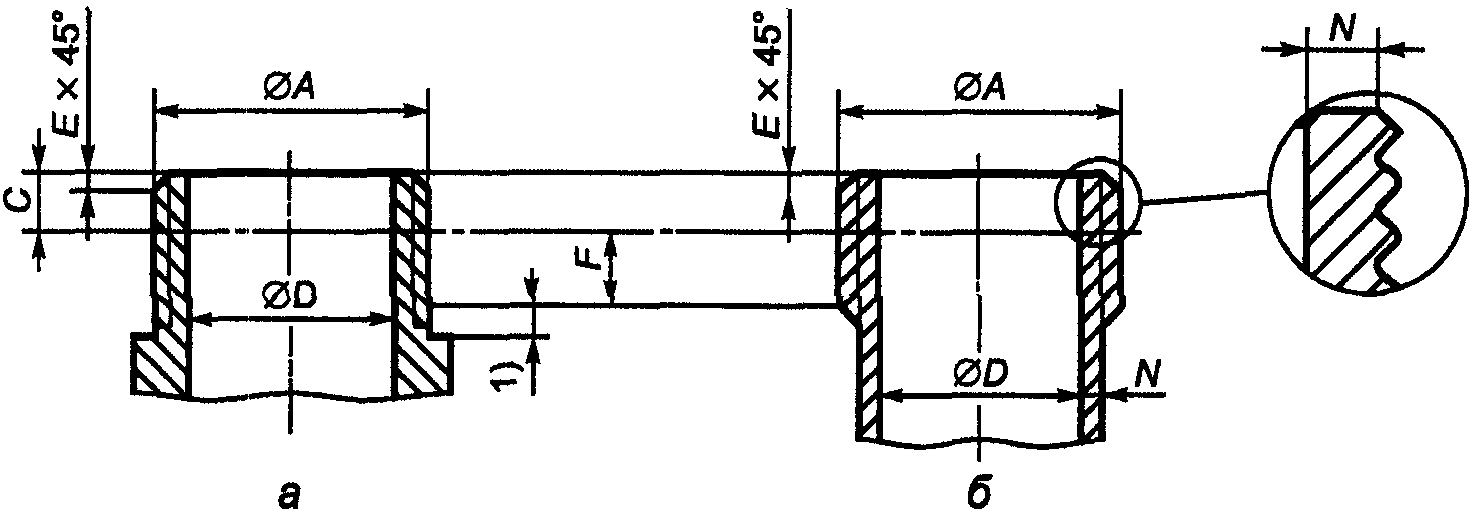

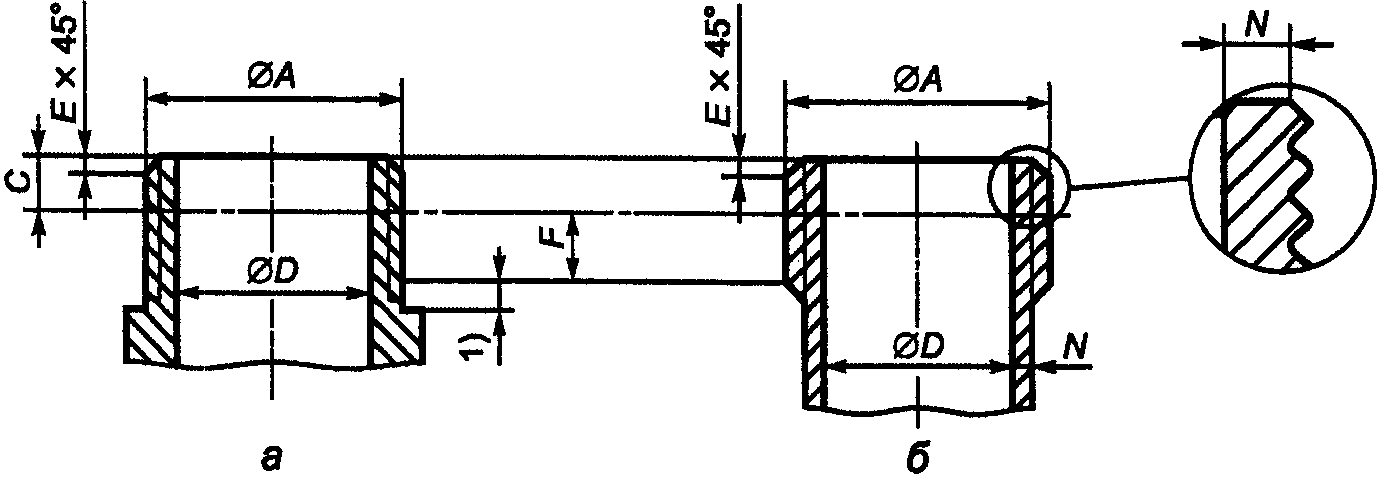

4.5. Наружное коническое резьбовое соединение приведено на рисунках 3 и 4.
с резьбой по ГОСТ 6211
резьбовое соединение Rk по ГОСТ 6211
Размеры наружной конической резьбы должны соответствовать указанным в таблицах 3 и 4.
по ГОСТ 6211
| Обозначение резьбы A | Длина резьбы от основной плоскости до сбега резьбы F, не менее | Длина резьбы от торца до основной плоскости C | Диаметр фитинга D, не менее | Фаска E, не более | |
| не более | не менее | ||||
| R 1/8 | 2,5 | 4,9 | 3,1 | 4 | 0,9 |
| r 1/4 | 3,7 | 7,3 | 4,7 | 6 | 1,3 |
| R 3/8 | 3,7 | 7,7 | 5,1 | 9 | 1,3 |
| R 1/2 | 5,0 | 10,0 | 6,4 | 10 | 1,8 |
| R 3/4 | 5,0 | 11,3 | 7,7 | 18 | 1,8 |
| R 1 | 6,4 | 12,7 | 8,1 | 23 | 2,3 |
| R 1 1/4 | 6,4 | 15,0 | 10,4 | 29 | 2,3 |
| R 1 1/2 | 6,4 | 15,0 | 10,4 | 36 | 2,3 |
| R 2 | 7,5 | 18,2 | 13,6 | 47 | 2,3 |
| R 2 1/2 | 9,2 | 21,0 | 14,0 | 55 | 2,3 |
| R 3 | 9,2 | 24,1 | 17,1 | 59 | 2,3 |
| R 4 | 10,4 | 28,9 | 21,9 | 75 | 2,3 |
конической резьбы Rk по ГОСТ 6211
| Обозначение резьбы A | Длина резьбы от основной плоскости до сбега резьбы F, не менее | Длина резьбы от торца до основной плоскости C | Диаметр фитинга D, не менее | Фаска E, не более | |
| не более | не менее | ||||
| Rk 1/8 | 1,5 | 4,5 | 2,6 | 4 | 0,6 |
| Rk 1/4 | 2,3 | 6,6 | 4,0 | 6 | 0,9 |
| Rk 3/8 | 2,3 | 6,6 | 4,0 | 9 | 0,9 |
| Rk 1/2 | 3,2 | 8,5 | 4,0 | 10 | 1,2 |
| Rk 3/4 | 3,2 | 9,5 | 5,3 | 18 | 1,2 |
| Rk 1 | 4,0 | 10,5 | 5,4 | 23 | 1,5 |
| Rk 1 1/4 | 4,0 | 12,0 | 6,9 | 29 | 1,5 |
| Rk 1 1/2 | 4,0 | 12,6 | 8,0 | 36 | 1,5 |
| Rk 2 | 5,2 | 13,6 | 9,0 | 47 | 1,5 |
| Rk 2 1/2 | 5,8 | 16,3 | 9,3 | 55 | 1,5 |
| Rk 3 | 5,8 | 17,0 | 11,0 | 59 | 1,5 |
| Rk 4 | 6,9 | 21,0 | 14,7 | 76 | 1,5 |

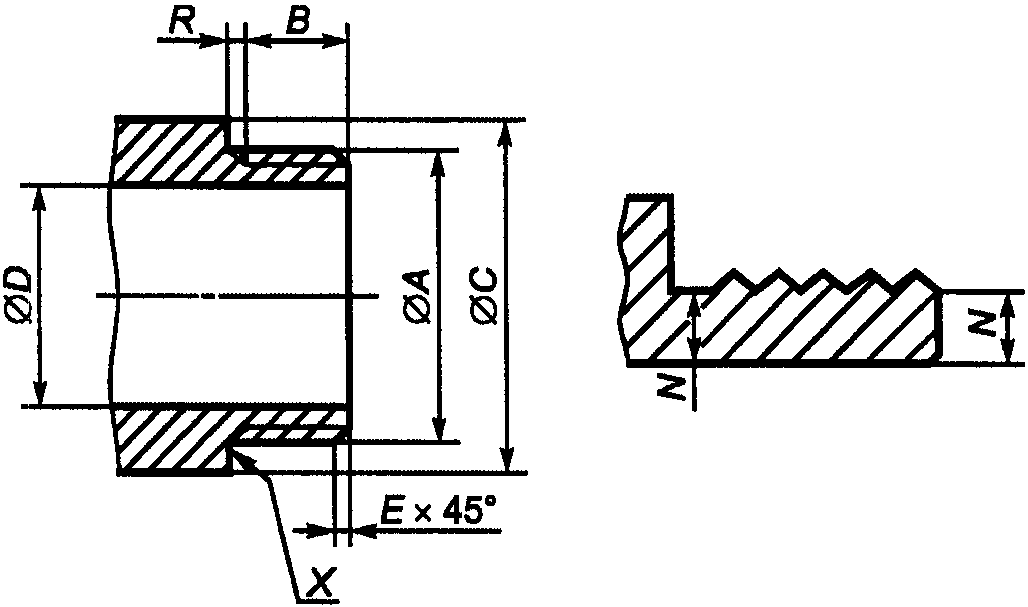

4.6. Наружное цилиндрическое резьбовое соединение приведено на рисунке 5.
соединение по ГОСТ 6357
Размеры наружной цилиндрической резьбы должны соответствовать указанным в таблице 5.
по ГОСТ 6357
| Обозначение резьбы A | Длина резьбы B <1> | Диаметр торца фитинга | Диаметр фитинга D | Фаска E, не более | Сбег резьбы R | ||
| не более | не менее | C <2>, не менее | не более | не менее | |||
| G 1/8 B | 6,5 | 4,5 | 11,6 | 4 | 0,9 | 0,9 | 1,8 |
| G 1/4 B | 7,5 | 6,0 | 15,2 | 6 | 1,3 | 1,3 | 2,6 |
| G 3/8 B | 9,0 | 7,0 | 19,1 | 9 | 1,3 | 1,3 | 2,6 |
| G 1/2 B | 8,5 | 7,0 | 23,8 | 10 | 1,8 | 1,8 | 3,6 |
| G 3/4 B | 10,0 | 8,5 | 29,3 | 18 | 1,8 | 1,8 | 3,6 |
| G 1 B | 11,0 | 9,5 | 36,3 | 23 | 2,3 | 2,3 | 4,6 |
| G 1 1/4 B | 12,5 | 11,0 | 45,6 | 29 | 2,3 | 2,3 | 4,6 |
| G 1 1/2 B | 14,0 | 12,5 | 51,4 | 36 | 2,3 | 2,3 | 4,6 |
| G 2 B | 15,5 | 14,0 | 63,7 | 47 | 2,3 | 2,3 | 4,6 |
| G 2 1/2 B | 17,5 | 15,5 | 80,4 | 55 | 2,3 | 2,3 | 4,6 |
| G 3 B | 19,5 | 17,5 | 93,7 | 60 | 2,3 | 2,3 | 4,6 |
| G 4 B | 21,5 | 19,5 | 119,6 | 75 | 2,3 | 2,3 | 4,6 |
| <1> Допускается для специальных целей увеличение максимальной длины B. <2> При уплотнении торец X должен быть обработан резанием с минимальным размером C поперек торца. | |||||||
4.7. Предельное отклонение по диаметру фитингов с резьбовыми концами проверяют при помощи калибров по ГОСТ 2533, ГОСТ 7157 и ГОСТ 24939.
4.8. Момент вращения при уплотнении требуется прикладывать к гайке и на прямой участок трубы.
4.9. Минимальная толщина стенки у резьбовой части фитинга должна соответствовать указанной в таблице 6.
Минимальная толщина стенки фитинга
| Обозначение резьбы | Минимальная толщина стенки фитинга № из меди и медных сплавов | |
| деформируемых | литых | |
| 1/8 | 1,0 | 1,0 |
| 1/4 | 1,0 | 1,0 |
| 3/8 | 1,1 | 1,1 |
| 1/2 | 1,2 | 1,2 |
| 3/4 | 1,4 | 1,5 |
| 1 | 1,5 | 1,8 |
| 1 1/4 | 1,6 | 1,8 |
| 1 1/2 | 1,8 | 2,0 |
| 2 | 1,9 | 2,3 |
| 2 1/2 | 2,0 | 2,4 |
| 3 | 2,3 | 2,6 |
| 4 | 2,8 | 2,9 |
4.10. Минимальное поперечное сечение для фитингов с разными концами не распространяется на другие выходные отверстия.
4.11. Минимальный наружный диаметр торца на фитингах, имеющих уплотняющую фаску, должен соответствовать размеру C, указанному в таблице 5.
4.12. Свободные фланцы и крепеж на фитингах фланцевого типа может быть из черного металла, если другой не указан.
Примечание. Требования к защите от коррозии фланцев и крепежа из черных металлов указывает потребитель.
