ГОСТ 32964-2014. Межгосударственный стандарт. Дороги автомобильные общего пользования. Искусственные неровности сборные. Технические требования. Методы контроля
(введен в действие Приказом Росстандарта от 31.08.2015 № 1204-ст)
Примечание
Отдельные положения данного документа включены в Перечень стандартов (пункты 36, 134, 199), в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «Безопасность автомобильных дорог» (ТР ТС 014/2011), и в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «Безопасность автомобильных дорог» (ТР ТС 014/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 18.09.2012 № 159). Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 12, 2017. Документ введен в действие 1 февраля 2016 года с правом досрочного применения.
от 31 августа 2015 г. № 1204-ст
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ИСКУССТВЕННЫЕ НЕРОВНОСТИ СБОРНЫЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ КОНТРОЛЯ
Automobile roads of general use. Road modular speed bumps. Technical requirements. Methods of testing
1 февраля 2016 года
с правом досрочного применения
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным бюджетным учреждением «Российский дорожный научно-исследовательский институт» (ФГБУ «РОСДОРНИИ»), Министерства транспорта Российской Федерации, Межгосударственным техническим комитетом по стандартизации МТК 418 «Дорожное хозяйство»
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. № 70-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2015 г. № 1204-ст межгосударственный стандарт ГОСТ 32964-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2016 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на вновь устанавливаемые искусственные неровности сборные, устраиваемые на проезжей части обычных автомобильных дорог общего пользования.
Настоящий стандарт устанавливает технические требования к сборным искусственным неровностям для принудительного ограничения скорости движения транспортных средств на автомобильных дорогах общего пользования и методы их контроля.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 32825-2014 Дороги автомобильные общего пользования. Дорожные покрытия. Методы измерения геометрических размеров повреждений
ГОСТ 32848-2014 Дороги автомобильные общего пользования. Изделия для дорожной разметки. Технические требования
ГОСТ 32866-2014 Дороги автомобильные общего пользования. Дорожные световозвращатели. Технические требования
ГОСТ 32945-2014 Дороги автомобильные общего пользования. Дорожные знаки. Технические требования
ГОСТ 32953-2014 Дороги автомобильные общего пользования. Разметка дорожная. Технические требования
ГОСТ 33151-2014 Дороги автомобильные общего пользования. Элементы обустройства. Технические требования. Правила применения
ГОСТ 33220-2015 Дороги автомобильные общего пользования. Требования к эксплуатационному состоянию
ГОСТ 33475-2015 Дороги автомобильные общего пользования. Геометрические элементы. Технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 автомобильная дорога: Комплекс конструктивных элементов, предназначенных для движения с установленными скоростями, нагрузками и габаритами автомобилей и иных наземных транспортных средств, осуществляющих перевозки пассажиров и (или) грузов, а также участки земель, предоставленные для их размещения.
3.2 искусственные неровности сборные; ИНС: Специально устроенные возвышения на проезжей части для принудительного снижения скорости движения, расположенные перпендикулярно к оси дороги, при необходимости подлежащие разборке без их повреждения.
3.3 гребень ИНС: Линия, перпендикулярная в плане к оси дороги, соединяющая наиболее возвышенные над проезжей частью точки ИНС.
3.4 поперечный профиль ИНС: Сечение, создаваемое при пересечении ИНС с вертикальной плоскостью, расположенной по оси дороги.
3.5 атмосферное воздействие: Воздействие различных атмосферных и погодных явлений, образующиеся в атмосфере, которые характеризуются различными климатическими факторами: температурой, влажностью воздуха и т.д., а также явлениями погоды, в том числе, атмосферными осадками и гололедицей.
3.6 вертикальная инерционная перегрузка: Отношение вертикального ускорения (замедления), действующего на водителей и пассажиров транспортного средства при проезде через ИНС, к ускорению свободного падения.
3.7 твердость ИНС: Способность материала, из которого изготовлена ИНС, сопротивляться местным контактным силовым воздействиям без образования пластических деформаций и хрупкого разрушения.
3.8 целостность конструкции ИНС: Отсутствие каких-либо повреждений или разрывов элементов сборных неровностей.
3.9 сопротивление раздиру: Оценка максимальной силы, необходимой для раздира образца материала, из которого изготовлены ИНС.
4. Технические требования
4.1. Общие требования
4.1.1 ИНС устраивают для обеспечения принудительного ограничения скорости движения транспортных средств на отдельных участках дорог с капитальным покрытием в разных климатических условиях.
4.1.2 ИНС изготавливают на основе различных эластомерных материалов (полимерных, резиновых и других смесей), обеспечивающих технические требования к ИНС.
4.1.3 Для информирования водителей участки дорог с ИНС в соответствии с требованиями ГОСТ 32945 должны быть оборудованы дорожными знаками «Искусственная неровность», «Ограничение максимальной скорости движения» и дорожной разметкой в соответствии с требованиями ГОСТ 32953, предупреждающими о наличии искусственных неровностей.
4.1.4 Конструкции ИНС классифицируются на типовые (А), предназначенные для установки на участках дорог с различным составом транспортного потока, и на искусственные (Б) для полос движения безрельсового общественного транспорта, устанавливаемые на полосах для маршрутных транспортных средств.
Конструктивное исполнение двух классов ИНС обеспечивает безопасный проезд транспортных средств при установленном ограничении максимальной скорости движения с допустимой вертикальной инерционной перегрузкой, воздействующей на водителей и пассажиров. В случае принятия других конструктивных параметров ИНС оценку вертикальной инерционной перегрузки следует проводить в соответствии с приложением А.
4.1.5 Конструкции ИНС, располагаемые на полосе движения безрельсового общественного транспорта, должны обеспечивать комфортное его движение без наезда на ИНС. Параметры ИНС определяются параметрами транспортного средства, передней и задней его колеей. При проезде по ИНС легковых автомобилей водители будут вынуждены снижать скорость движения до скорости, указанной на предупреждающих дорожных знаках.
4.1.6 Длина типовой конструкции ИНС должна быть не более ширины проезжей части, определяемой в соответствии с ГОСТ 33475. При наличии укрепленной обочины, позволяющей проезд по ней автотранспортных средств без снижения скорости движения, ИНС должны также устраиваться на обочине.
При наличии тротуаров на участках дорог, проходящих через населенные пункты, для устройства водоотвода на дорогах с применением водоотводных лотков длина ИНС не должна доходить (5,0 +/- 0,5) см до тротуаров.
4.1.7 Материалы и конструктивное исполнение ИНС должны обеспечивать целостность их конструкции при проезде по ним транспортных средств с установленным ограничением скорости движения и с нагрузкой на одиночную ось 130 кН (13 тс).
4.1.8 Поверхность ИНС должна быть устойчива к воздействию климатических факторов и агрессивной среды (следов бензина, моторного масла). Эксплуатация ИНС при наличии трещин и деформаций не допускается.
4.1.9 Требования по безопасности: ИНС должны изготавливаться из материала в соответствии с ГОСТ 12.1.007.
4.2. Требования к конструкции
4.2.1 Конструкции типовых ИНС должны состоять из ряда однотипных геометрически совместимых основных и краевых элементов.
Общий вид типовых ИНС показан на рисунке 1 а и б. Пример конструкции приведен на рисунке Б.1 (приложение Б).

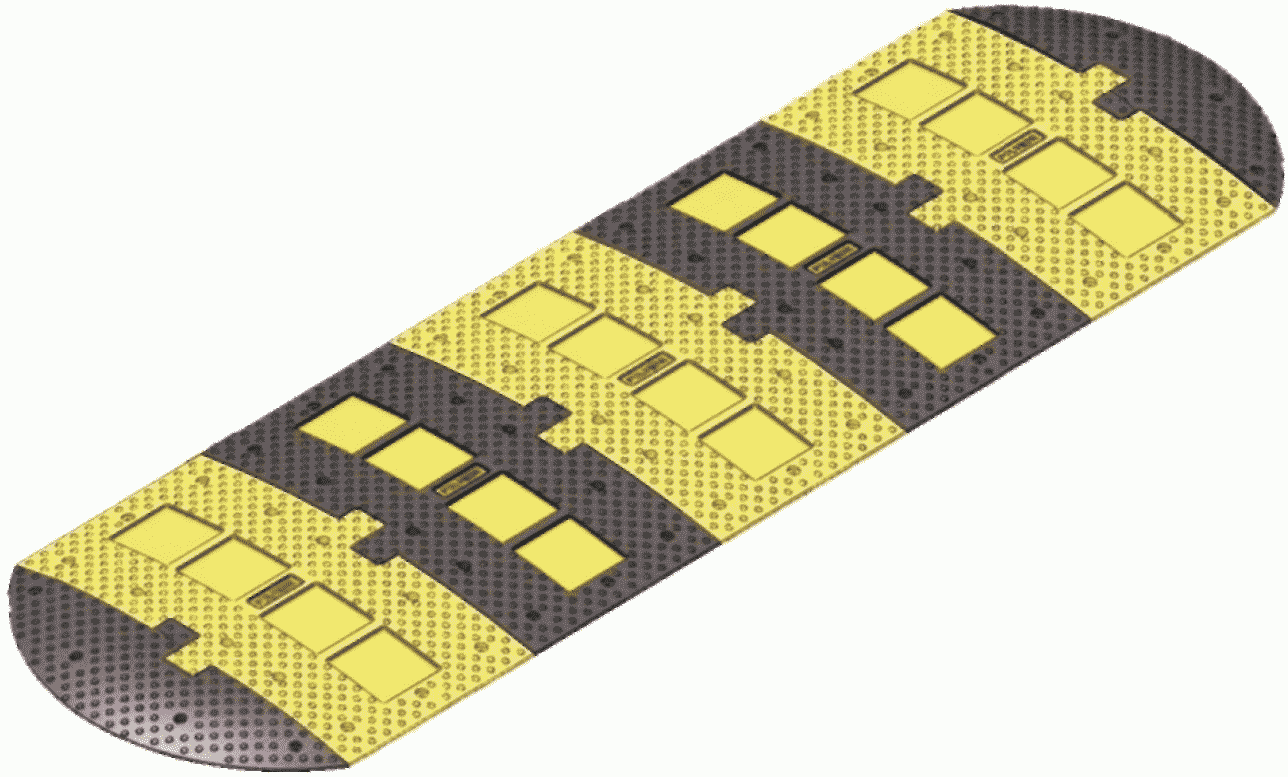

а — общий вид ИНС, состоящих из основных и краевых
элементов; б — общий вид фрагментов ИНС, состоящих

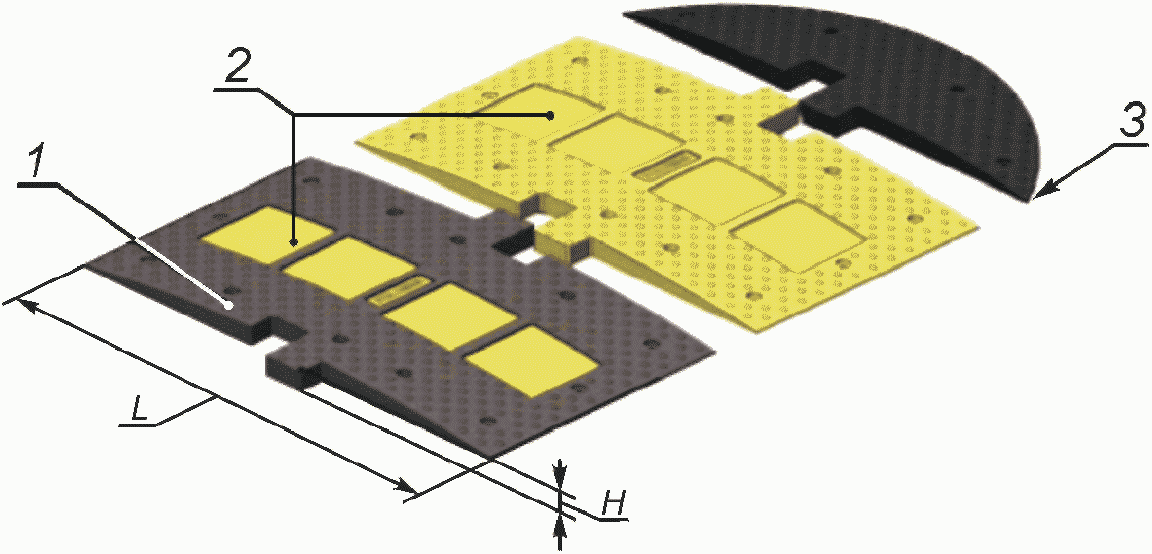

из основных и краевого элементов: 1 — основной элемент;
2 — световозвращающие элементы; 3 — краевой элемент;
L — длина хорды; H — высота гребня
4.2.2 Размеры элементов типовых ИНС следует принимать в зависимости от требуемого ограничения максимальной скорости движения с учетом фактической аварийности и уровнем загрузки дорог движением. Длина хорды ИНС и высота его гребня принимаются от установленной максимальной скорости движения в соответствии с таблицей 1.
Размеры элементов конструкции искусственной неровности
4.2.3 Радиусы закруглений краевых элементов типовых ИНС в плане при длине хорды от 500 до 700 мм принимают от 350 до 400 мм, а при длине хорды от 900 до 1100 мм принимают от 600 до 800 мм. Радиусы закруглений основных элементов ИНС в поперечном профиле при длине хорды от 500 до 700 мм принимают от 550 до 650 мм, а при длине хорды от 900 до 1100 мм принимают от 1720 до 2550 мм.
4.2.4 Конструкции ИНС, предназначенные для установки на полосах движения безрельсового общественного транспорта, состоят из сборных элементов: четырех краевых (двух левых и двух правых) и не менее двух средних. Элементы ИНС должны быть совместимы друг с другом.
Общий вид ИНС, устанавливаемых на полосах движения безрельсового общественного транспорта, показан на рисунке 2, ее фрагментов — на рисунке 3, а конструкция ИНС приведена на рисунке Б.2 (приложение Б).

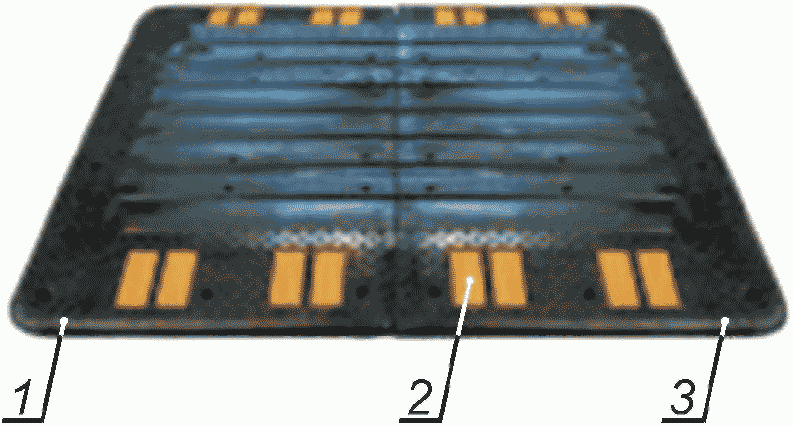

1 — краевой элемент левый; 2 — световозвращающий элемент; 3 — краевой элемент правый

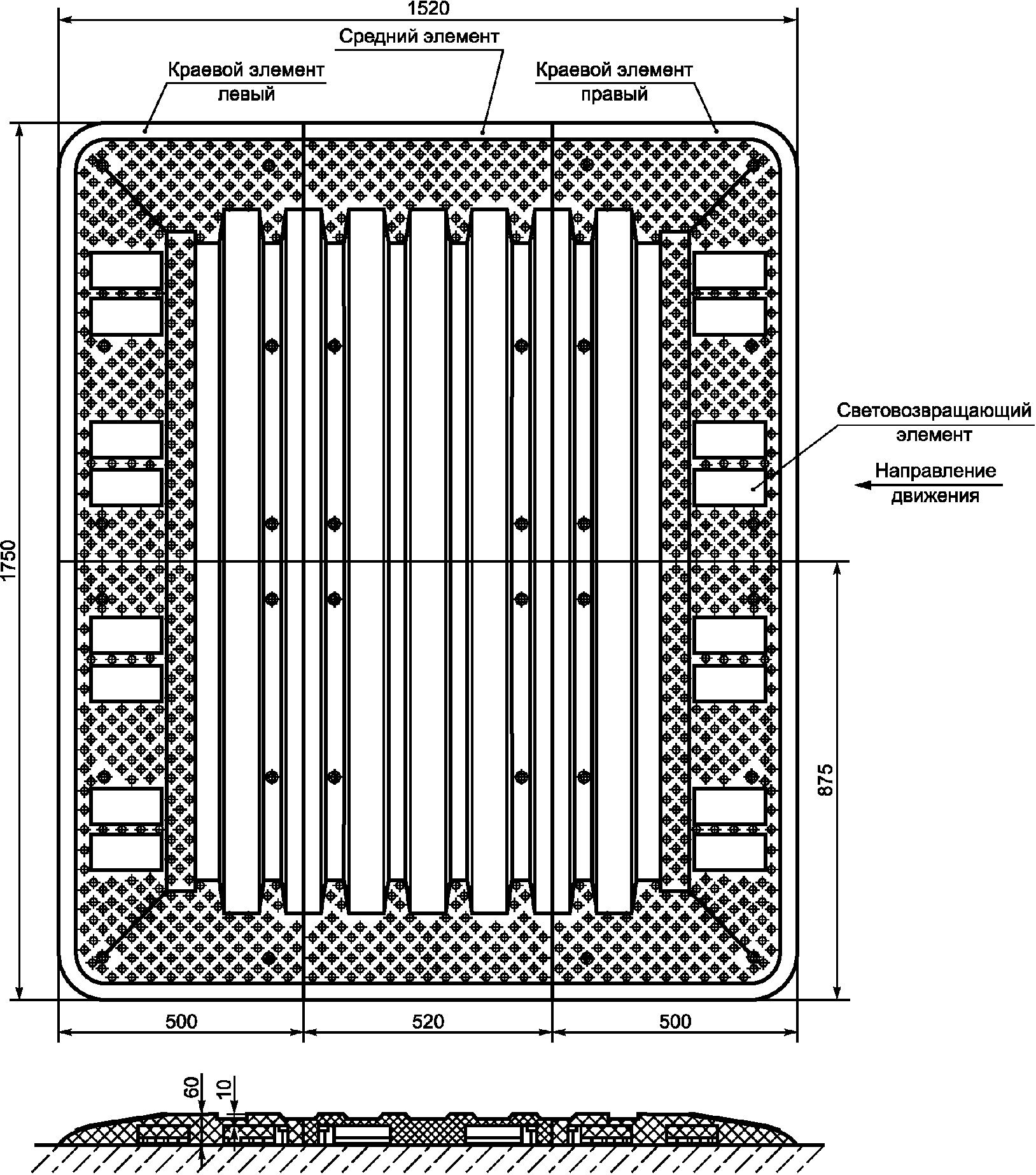

Рисунок 2 — Общий вид ИНС для полос безрельсового общественного транспорта

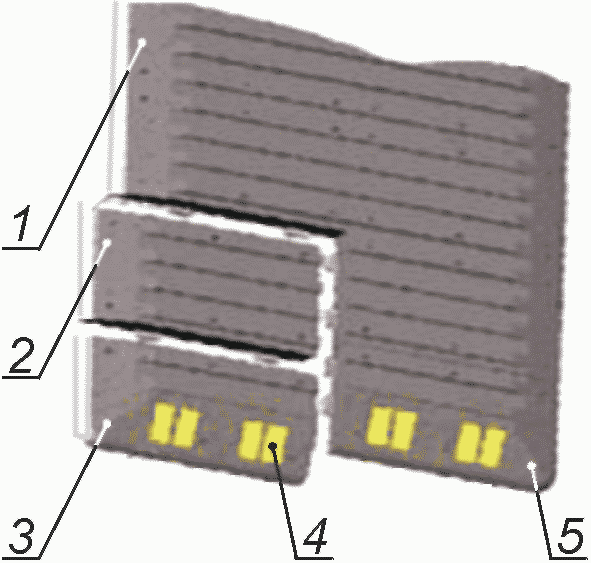

1 — скоба монтажная; 2 — средний элемент; 3 — краевой элемент левый; 4 — световозвращающий элемент; 5 — краевой элемент правый
Рисунок 3 — Общий вид фрагментов ИНС для полос безрельсового общественного транспорта
4.2.5 В конструкциях ИНС должна быть предусмотрена возможность ее монтажа и демонтажа, а также замены отдельных элементов и крепежа с использованием специального инструмента. Применяемый крепеж элементов ИНС должен содержать металлические закладные шайбы, болты, анкеры, упорные втулки (недопустимо применение шпилек) и не должен повреждать шины транспортных средств.
Монтаж и демонтаж ИНС необходимо осуществлять при температуре окружающей среды не более минус 10 °C.
4.2.6 Твердость ИНС, определяемая по методу Шора, должна составлять от 55 до 80 условных единиц по шкале А в соответствии с действующими нормативными документами.
4.2.7 Физико-механические показатели материалов, из которых изготавливаются ИНС, должны соответствовать величинам, указанным в таблице 2.
Физико-механические показатели материалов, из которых изготавливаются ИНС
4.2.8 В целях обеспечения безопасности дорожного движения ИНС должны обозначаться дорожной разметкой в соответствии с ГОСТ 32953. Для улучшения видимости и восприятия ИНС ее элементы следует изготавливать из материалов двух цветов: черного и желтого, а при сборке чередовать их: один элемент черный, а следующий желтый. Допускается также применение одноцветных черных элементов.
4.2.9 Для обеспечения видимости ИНС в темное время суток допускается наносить на них световозвращающие элементы желтого цвета, ориентированные по направлению движения транспортных средств, по ГОСТ 32866.
Общая площадь световозвращающих элементов ИНС должна быть не менее:
- для основных элементов типовой конструкции 25% общей площади поверхности основных элементов ИНС;
- для краевых элементов конструкции для полос движения безрельсового общественного транспорта 30% общей площади поверхности краевых элементов ИНС.
Световозвращающие элементы выполняют из полимерных лент или материалов для дорожной разметки, а светотехнические характеристики световозвращающих элементов при сухом и чистом дорожном покрытии должны соответствовать требованиям, указанным в ГОСТ 32866.
5. Правила приемки
5.1 Приемочный контроль проводят партиями не более 100 шт., представленными по одному паспорту (сертификату).
5.2 Если в процессе приемочного контроля установлено несоответствие изделия одному из требований, указанных в 4.2, то оно выбраковывается. При отрицательных результатах повторной проверки вся партия подлежит сплошной проверке.
6. Методы контроля искусственных неровностей сборных
6.1 Техническое состояние ИНС контролируют в процессе их изготовления, монтажа и эксплуатации визуальными и инструментальными методами.
6.2 Контроль требований, установленных в настоящем стандарте в процессе изготовления ИНС выполняется в следующем порядке: оценивается соответствие геометрических элементов, твердости, физико-механических показателей и характеристик световозвращающих элементов установленным требованиям.
6.2.1 Средствами контроля являются металлическая линейка с пределом измерений 1500 мм и ценой деления 1 мм, рулетка металлическая длиной 5 м по ГОСТ 7502 и штангенциркуль по ГОСТ 166.
6.2.2 Геометрические размеры ИНС должны соответствовать требованиям 4.1.6, 4.2.2, 4.2.3. Неуказанные предельные отклонения от геометрических размеров должны приниматься по 16 квалитету.
6.2.3 Радиусы закруглений ИНС контролируются по специальным шаблонам.
6.2.4 Определение твердости по Шору выполняется путем измерения механического сопротивления элементов ИНС (глубины начального вдавливания), погружаемого в них индентора (закаленного стального стержня) и считывания значения твердости на шкале прибора.
6.2.4.1 Средством определения твердости по Шору является переносной твердомер (дюрометр) А2033 ТИР.
6.2.4.2 Измерение твердости ИНС проводят на его рабочей поверхности на расстоянии не менее 50 мм от любого края ИНС. Поверхность участка ИНС в месте контакта с опорной поверхностью на площади радиусом не менее 6 мм от кончика индентора должна быть ровной.
6.2.4.3 Прибор устанавливают в положение, параллельное плоскости выбранного участка ИНС и плавно без толчка прижимают его опорную поверхность к испытуемому участку ИНС.
6.2.4.4 Необходимо провести пять замеров твердости на разных участках ИНС на расстоянии не менее (6 +/- 1) мм от точки предыдущего измерения и определить среднее арифметическое значение, которое должно соответствовать требованиям 4.2.7.
6.2.5 Контроль физико-механических показателей ИНС должен осуществляться в соответствии с нормативными документами для соответствующих материалов.
6.2.6 Контроль светотехнических параметров световозвращающих элементов осуществляется в соответствии с требованиями стандарта ГОСТ 33151.
6.3 Контроль параметров ИНС в процессе их изготовления должен проводиться при температуре воздуха (25 +/- 5) °C и относительной влажности производственного помещения от 60% до 70%. Средства измерения должны быть поверенными.
6.4 При монтаже ИНС контролируется их комплектность, форма элементов, отсутствие выступов крепежа, цвет, а также наличие световозвращающих элементов.
6.5 В процессе эксплуатации ИНС осуществляется контроль за их техническим состоянием и целостностью, а также дорожным покрытием проезжей части в зоне их установки в следующем порядке.
6.5.1 Визуальный контроль включает оценку комплектности элементов ИНС, световозвращающих элементов и крепежа, их состояния (растрескивания, набухания, деформирования), наличия просветов.
6.5.2 При обнаружении указанных дефектов выполняется инструментальный контроль повреждений в соответствии с ГОСТ 32825. Оцениваются следующие параметры:
- растрескивание, набухание и необратимое деформирование у элементов ИНС (не должны превышать 20% площади их поверхности);
- высота гребня на полосах наката (величина остаточной деформации гребня ИНС не должна превышать 5 мм);
Значение остаточной деформации гребня ИНС не должно превышать 5 мм.
Элементы крепежа не должны выступать более 5 мм над поверхностью ИНС; не допускается отсутствие двух и более крепежных элементов на одну ИНС.
6.6 Проверяется состояние световозвращающих элементов ИНС. При отсутствии одного или нескольких световозвращающих элементов, разрушении или отслаивании не менее 20% площади их поверхности световозвращающие элементы должны быть заменены на новые.
7. Указания по эксплуатации
7.1 Перед монтажом и в процессе эксплуатации ИНС потребитель должен проводить контроль соответствия требованиям настоящего стандарта, а также контроль возможных повреждений дорожного покрытия проезжей части в зоне установки ИНС.
7.2 Не допускается эксплуатация ИНС при отсутствии отдельных элементов ИНС и крепежа.
7.3 Монтаж ИНС и дорожных знаков должны осуществляться в соответствии с ГОСТ 33151.
7.4 После разборки ИНС дорожные покрытия не должны иметь повреждений и должны обеспечивать безопасность движения в соответствии с требованиями ГОСТ 33220.
8. Гарантии изготовителя
Гарантийный срок эксплуатации ИНС — не менее одного года с момента монтажа.
Гарантийный срок хранения ИНС — не более трех лет с даты изготовления до момента монтажа.
Срок службы ИНС — не менее двух лет.
ОЦЕНКА ВЕРТИКАЛЬНОЙ ИНЕРЦИОННОЙ ПЕРЕГРУЗКИ
Оценку вертикальной инерционной перегрузки, возникающую при проезде транспортных средств через ИНС и действующую на водителей и пассажиров, следует осуществлять по формуле
F = - 0,107H \sqrt{V} (L^{2} - 2,072L - 15,315), (А.1)
где F — вертикальная инерционная перегрузка, м/с2;
H — высота гребня искусственной неровности, м;
V — максимальная допустимая скорость движения через сборные искусственные неровности, км/ч;
Допустимое значение вертикальной инерционной перегрузки должно быть не более 0,7.
КОНСТРУКЦИИ ИСКУССТВЕННЫХ НЕРОВНОСТЕЙ СБОРНЫХ
Примеры типовой конструкции ИНС и ИНС, предназначенной для установки на полосе движения безрельсового общественного транспорта, приведены соответственно на рисунках Б.1 и Б.2.

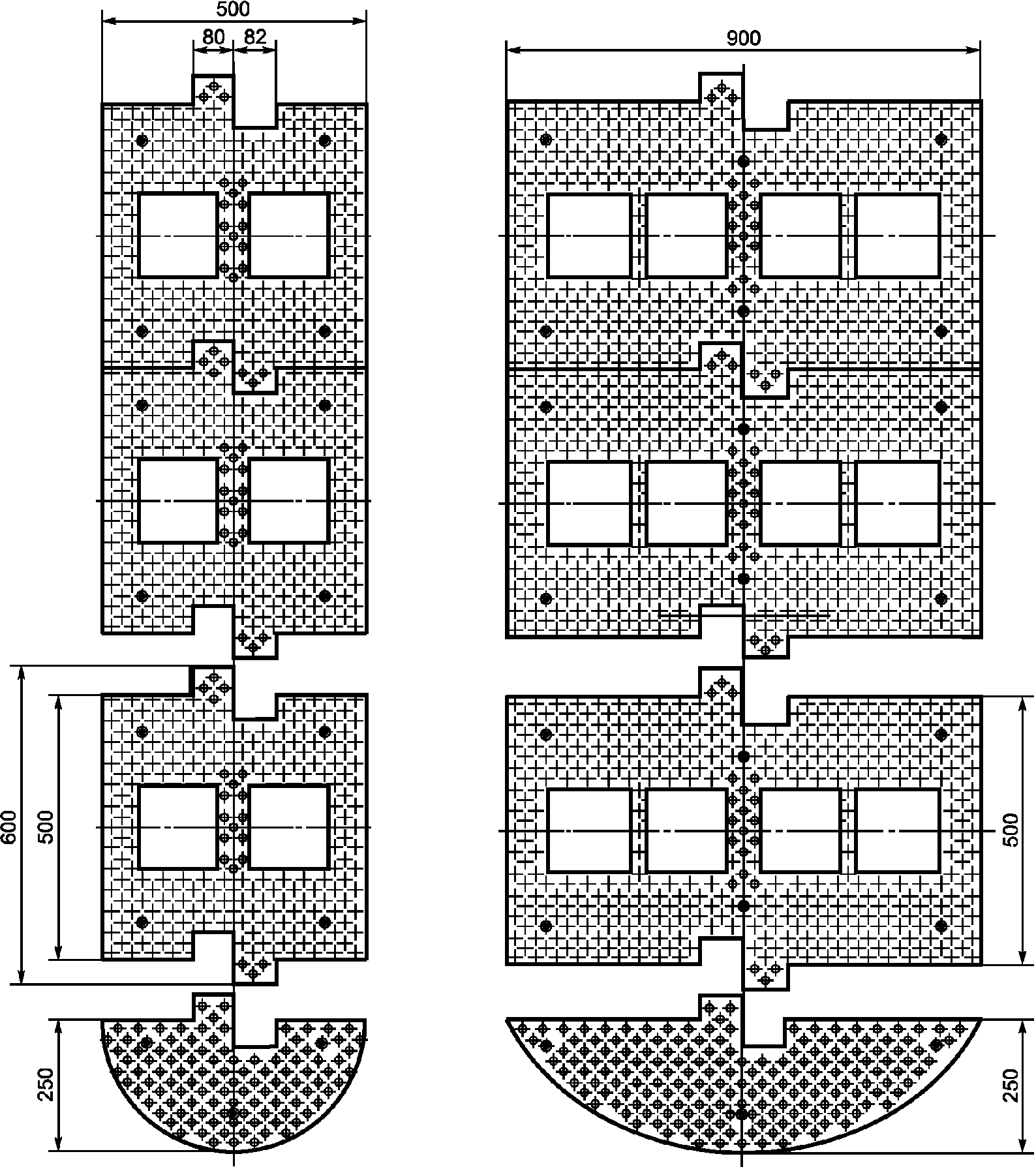

Рисунок Б.1 — Пример конструкции типовых ИНС
Рисунок Б.2 — Пример конструкции ИНС, устраиваемых на полосе движения безрельсового общественного транспорта
