ГОСТ Р 50571.5.51-2013. Национальный стандарт Российской Федерации. Электроустановки низковольтные. Часть 5-51. Выбор и монтаж электрооборудования. Общие требования
(утв. и введен в действие Приказом Росстандарта от 06.09.2013 № 977-ст)
Примечание
Документ введен в действие с 1 января 2015 года. Взамен ГОСТ Р 50571.24-2000 (МЭК 364-5-51-97).
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ Р 50571.24-2000"]:::rst click n0 "https://bukva.ai/docs/gost-r-50571-24-2000" "ГОСТ Р 50571.24-2000. Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 51. Общие требования (принят и введен в действие Постановлением Госстандарта РФ от" n1["ГОСТ Р 50571.5.51-2013"]:::doc click n1 "https://bukva.ai/docs/gost-r-50571-5-51-2013" "ГОСТ Р 50571.5.51-2013. Национальный стандарт Российской Федерации. Электроустановки низковольтные. Часть 5-51. Выбор и монтаж электрооборудования. Общие требования (утв. и введен " n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утвержден и введен в действие Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. № 977-ст
ВЫБОР И МОНТАЖ ЭЛЕКТРООБОРУДОВАНИЯ
Low-voltage electrical installations. Part 5-51. Selection and erection of electrical equipment. Common rules
IEC 60364-5-51:2005 Low-voltage electrical installations. Part 5-51: Selection and erection of electrical equipment. Common rules (IDT)
29.020
91.140.50
Дата введения 1 января 2015 года
1. Подготовлен Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 337 «Электрические установки зданий».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. № 977-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60364-5-51:2005 «Электроустановки зданий. Часть 5-51. Выбор и монтаж электрооборудования. Общие правила» (IEC 60364-5-51:2005 «Electrical installations of buildilngs. Part 5-51. Selection and erection of electrical equipment — Common rules»).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с вновь принятым наименованием серии стандартов МЭК 60364.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 50571.24-2000 (МЭК 364-5-51-97).
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Настоящий стандарт идентичен международному стандарту МЭК 60364-5-51:2005 «Электроустановки зданий. Часть 5-51. Выбор и монтаж электрооборудования. Общие правила» и устанавливает правила выбора и установки электрооборудования для принятия мер защиты, требуемых для обеспечения безопасности, надлежащего функционирования низковольтных электроустановок, а также учитывающие ожидаемые внешние воздействия.
Настоящий стандарт следует применять совместно с основополагающим стандартом ГОСТ Р 50571.1-2009 (МЭК 60364-1:2005) и с учетом раздела 321 ГОСТ Р 50571.2-94 в части внешних воздействующих факторов.
510.1 Область применения
Настоящий стандарт устанавливает правила по выбору и монтажу электрооборудования в целях принятия мер защиты, требуемых для обеспечения безопасности, надлежащего функционирования низковольтных электроустановок, а также учитывающие ожидаемые внешние воздействия.
510.2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты.
Для датированных ссылок применяется только указанное издание соответствующего нормативного документа.
Для недатированных ссылок применяется последнее издание соответствующего нормативного документа.
МЭК 60068-2-11:1981 Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание Ka. Соляной туман (IEC 60068-2-11:1981 Basic environmental testing procedures. Part 2: Tests. Test Ka: Salt mist)
МЭК 60073:1996 Основные принципы обеспечения безопасности системы человек-машина, маркировка и идентификация (IEC 60073:1996 Basic and safety principles for man-machine interface, marking and identification — Coding principles for indication devices and actuators)
МЭК 60079 (все части) Взрывоопасные среды (IEC 60079 (all parts) Explosive atmospheres)
МЭК 60255-22-1:1988 Реле электрические. Часть 22: Испытания на электрические помехи измерительных реле и защитного оборудования. Раздел 1: Испытания на электрические помехи 1 мГц (IEC 60255-22-1:1988 Electrical relays. Part 22: Electrical disturbance tests for measuring relays and protection equipment. 1 MHz burst disturbance tests)
МЭК 60364-1:2001 Электрические установки зданий. Часть 1. Основные принципы, оценка общих характеристик, определения (IEC 60364-1:2001 Electrical installations of buildings. Part 1. Fundamental principles, assessment of general characteristics, definitions)
МЭК 60364-4-41 Электрические установки зданий. Часть 4-41. Защита для обеспечения безопасности. Защита от электрического удара (IEC 60364-4-41 Low-voltage electrical installations — Part 4-41: Protection for safety — Protection against electric shock)
МЭК 60364-4-42:2001 Электрические установки зданий. Часть 4-42. Защита для обеспечения безопасности. Защита от тепловых воздействий (IEC 60364-4-42:2001 Low-voltage electrical installations — Part 4-42: Protection for safety — Protection against thermal effects)
МЭК 60364-4-44:2001 Электрические установки зданий. Часть 4-44. Защита для обеспечения безопасности. Защита от резких отклонений напряжения и электромагнитных возмущений (IEC 60364-4-44:2001 Low-voltage electrical installations — Part 4-44: Protection for safety — Protection against voltage disturbances and electromagnetic disturbances)
МЭК 60364-5-52:2001 Низковольтные электрические установки — Часть 5-52: Выбор и монтаж электрооборудования — Электропроводки (IEC 60364-5-52:2001 Electrical installation of buildings. Part 5-52. Selection and erection of electrical equipment. Wiring systems)
МЭК 60364-5-54 Электрические установки зданий. Часть 5. Выбор и установка электрооборудования. Глава 54: Заземляющие устройства, защитные перемычки и защитные эквипотенциальные перемычки (IEC 60364-5-54 Electrical installations of buildings. Part 5: Selection and erection of electrical equipment. Part 54: Earthing arrangements, protective conductors and protective bonding conductors)
МЭК 60446:1999 Система взаимодействия «человек-машина». Основные принципы и принципы обеспечения безопасности работы с помощью маркировки и идентификации. Цветовая и цифровая идентификация проводов (IEC 60446:1999 Basic and safety principles for man-machine interface, marking and identification — Identification of conductors by colours or numerals)
МЭК 60447:1993 Интерфейс человек-машина. Принципы включения (IEC 60447:1993 Man-machine interface (MMI); actuating principles)
МЭК 529:89 Степени защиты, обеспечиваемые корпусами (Код IP) (IEC 529:89 Degrees of protection provided by enclosures (IP code))
МЭК 60617-DB:2001 Графические символы для диаграмм (IEC 60617_DB:2001 Graphical symbols for diagrams)
МЭК 60707:1999 Материалы твердые неметаллические. Перечень методов определения воспламеняемости под воздействием источника зажигания (IEC 60707:1999 Flammability of solid non-metallic materials when exposed to flame sources — List of test methods)
МЭК 60721-3-0:1984 Классификация внешних воздействующих факторов. Часть 3. Классификация групп параметров окружающей среды и их степеней жесткости. Введение (IEC 60721-3-0:1984 Classification of environmental conditions: Part 3: Classification of groups of environmental parameters and their severities. Introduction)
МЭК 60721-3-3:1994 Классификация внешних воздействующих факторов. Часть 3. Классификация групп параметров окружающей среды и их степеней жесткости. Раздел 3. Эксплуатация в стационарных условиях в местах, защищенных от непогоды (IEC 60721-3-3:1994 Classification of environmental conditions — Part 3: Classification of groups of environmental parameters and their severities; section 3: Stationary use at weatherprotected location)
МЭК 60721-3-4:1995 Классификация условий окружающей среды. Часть 1. Параметры окружающей среды и степени их жесткости (IEC 60721-3-4:1995 Classification of environmental conditions — Part 1: Environmental parameters and their severities)
МЭК 60884-1:2002 Вилки и розетки бытового и аналогичного назначения. Часть 1: Общие требования (IEC 60884-1:2002 Plugs and socket-outlets for household and similar purposes — Part 1: General requirement)
МЭК 61000-2 (все части) Электромагнитная совместимость. Часть 2: Условия окружающей среды (IEC 61000-2 (all parts) Electromagnetic compatibility (EMC); part 2: environment)
МЭК 61000-2-2:1990 Электромагнитная совместимость. Часть 2: Условия окружающей среды. Раздел 2: Уровни совместимости для низкочастотных проводимых помех и прохождения сигналов в низковольтных системах коммунального энергоснабжения (IEC 61000-2-2:1990 Electromagnetic compatibility (EMC); part 2: environment; section 2: compatibility levels for low-frequency conducted disturbances and signalling in public low-voltage power supply systems)
МЭК 61000-2-5:1995 Электромагнитная совместимость (ЭМС). Часть 2. Условия окружающей среды. Раздел 5. Классификация уровней электромагнитной среды. Основная публикация по ЭМС (IEC 61000-2-5:1995 Electromagnetic compatibility (EMC); part 2: environment. Section 5. Classification levels electromagnetic atmospheres)
МЭК 61000-4-2:1995 Электромагнитная совместимость. Часть 4: Методики испытаний и измерений. Раздел 2: Испытание на невосприимчивость к электростатическому разряду (IEC 61000-4-2:1995 Electromagnetic compatibility (EMC) — Part 4: Testing and measurement techniques — Section 2: Electrostatic discharge immunity test)
МЭК 61000-4-3:2002 Электромагнитная совместимость. Часть 4. Методики испытаний и измерений. Раздел 3. Испытание на невосприимчивость к воздействию электромагнитного поля с излучением на радиочастотах (IEC 61000-4-3:2002 Electromagnetic compatibility (EMC). Part 4-3. Testing and measurement techniques. Radiated, radio-frequency, electromagnetic field immunity test)
МЭК 61000-4-4:1995 Электромагнитная совместимость. Часть 4. Методы испытаний и измерений. Раздел 4. Испытания на устойчивость к наносекундным импульсным помехам. Основная публикация ЭМС (IEC 61000-4-4:1995 Electromagnetic compatibility (EMC) — Part 4: Testing and measuring techniques — Section 4: Electrical fast transient/burst immunity test — Basic EMC publication)
МЭК 61000-4-6:1996 Электромагнитная совместимость. Часть 4. Методики испытаний и измерений. Раздел 6. Защищенность от помех по цепи питания, наведенных радиочастотными полями (IEC 61000-4-6:1996 Electromagnetic compatibility (EMC) — Part 4: Testing and measurement techniques — Section 6: Immunity to conducted disturbances, induced by radio-frequency fields)
МЭК 61000-4-8:1993 Электромагнитная совместимость. Часть 4: Методики испытаний и измерений. Раздел 8: Испытание на помехоустойчивость в условиях магнитного поля промышленной частоты (IEC 61000-4-8:1993 Electromagnetic compatibility (EMC); part 4: testing and measurement techniques; section 8: power frequency magnetic field immunity test)
МЭК 61000-4-12:1995 Электромагнитная совместимость. Часть 4: Методики испытаний и измерений. Раздел 12: Испытания на устойчивость к колебательным волнам (IEC 61000-4-12:1995 Electromagnetic compatibility (EMC) — Part 4: Testing and measuring techniques — Section 12: Oscillatory waves immunity test)
МЭК 61024-1:1990 Молниезащита строительных конструкций. Часть 1: Общие принципы (IEC 61024-1:1990 Protection of structures against lighting; part 1: general principles)
МЭК 61082 (все части) Подготовка документов, используемых в электротехнике (IEC 61082 (all parts) Preparation documents used in electrotechnology)
МЭК 61140:2001 Защита от поражения электрическим током. Общие аспекты, связанные с электроустановками и электрооборудованием (IEC 61140:2001 Protection against electric shock. Common aspects for installation and equipment)
МЭК 61346-1:1996 Системы, установки и аппаратура промышленные и промышленная продукция. Принципы организационной структуры и ссылочные обозначения. Часть 1. Основные правила (IEC 61346-1:1996 Industrial systems, installations and equipment and industrial products — Structuring principles and reference designations — Part 1: Basic rules)
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
510.3 Общие требования
Каждый элемент оборудования должен быть выбран и установлен так, чтобы обеспечить соответствие требованиям, установленным в разделах настоящего стандарта и соответствующих требованиях других стандартов серии МЭК 60364.
511.1. Электрооборудование, применяемое в электроустановках, должно удовлетворять требованиям соответствующих национальных стандартов.
511.2. При отсутствии национальных стандартов соответствующее оборудование должно быть выбрано по согласованию между заказчиком (проектировщиком) и монтажной организацией.
512. Выбор электрооборудования по условиям эксплуатации и внешним воздействиям
512.1 Условия эксплуатации
512.1.1 Напряжение
Электрооборудование должно быть пригодно для применения в электроустановке при номинальном напряжении электрической сети (действующее значение переменного тока).
Если в электрической сети системы IT есть нейтральный проводник, изоляция электрооборудования, подключенного между фазой и нейтралью, должна соответствовать напряжению между фазами.
Примечание. При выборе конкретного электрооборудования следует учитывать наивысшее и/или низшее значение напряжения, которое может быть при нормальном функционировании.
512.1.2 Ток
Электрооборудование должно быть выбрано по расчетному току (действующее значение переменного тока), который оно должно потреблять при нормальном функционировании.
Электрооборудование должно быть способно выдерживать токи, которые могут протекать в аварийных условиях в течение времени, определяемого характеристиками защитных устройств.
512.1.3 Частота
Если частота оказывает влияние на характеристики электрооборудования, номинальное значение частоты, указанное на электрооборудовании, должно соответствовать частоте тока электрической сети.
512.1.4 Мощность
Электрооборудование по своей мощности должно быть пригодным для эксплуатации в нормальных условиях.
512.1.5 Совместимость
Если в процессе установки электрооборудования не приняты иные меры предосторожности, все электрооборудование должно быть выбрано так, чтобы оно не оказывало вредного воздействия на другое оборудование и не ухудшало характеристики источника питания при функционировании в нормальных условиях, в том числе при операциях включения (коммутационных операциях).
512.2 Внешние воздействия
512.2.1. Электрооборудование должно быть выбрано и смонтировано согласно требованиям таблицы 51A, в которой указаны необходимые характеристики электрооборудования, соответствующие внешним воздействиям, которым оно может подвергаться.
Характеристики внешних воздействий

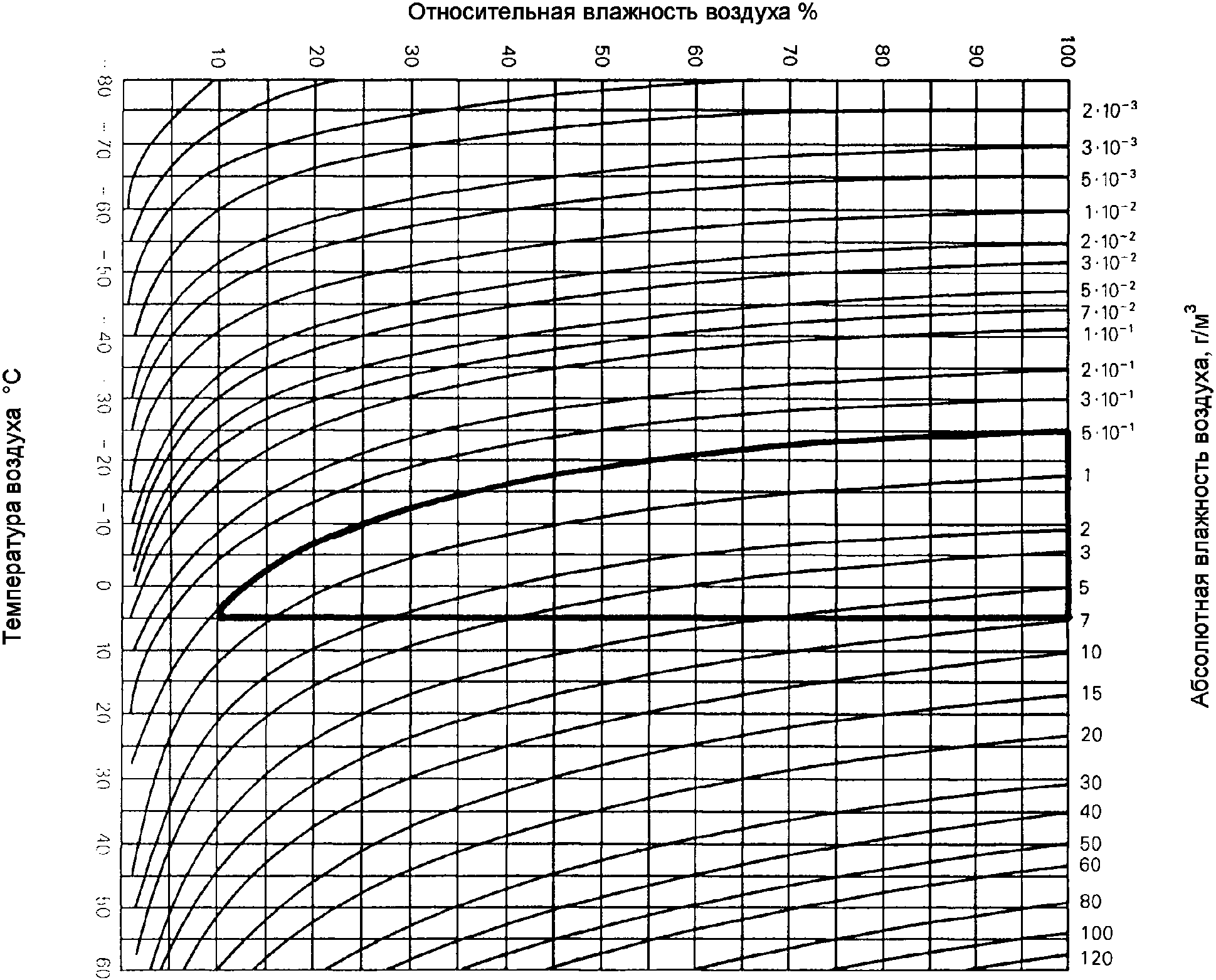

| Код класса внешних воздействий | Внешнее воздействие | Характеристика по выбору и монтажу оборудования | Ссылка | |||||
| A | Условия окружающей среды | |||||||
| AA | Температура окружающей среды. Температура окружающей среды в месте установки оборудования. Температура окружающей среды в месте установки оборудования без учета работы оборудования, установленного в том же месте. Температура окружающей среды в месте установки оборудования с учетом работы оборудования, установленного в том же месте, не считая оборудования, которое будет установлено. Нижние и верхние границы температуры окружающей среды: | |||||||
| AA1 | от минус 60 °C до плюс 5 °C | Специально спроектированное оборудование или соответствующие устройства a | - Часть температурного диапазона из МЭК 60721-3-3, класс 3K8, с верхним значением 5 °C. Часть температурного диапазона из МЭК 60721-3-4, класс 4K4, с нижним минус 60 °C и верхним 5 °C значениями | |||||
| AA2 | от минус 40 °C до плюс 5 °C | То же | - Часть температурного диапазона из МЭК 60721-3-3, класс 3K7, с верхним значением 5 °C. Часть температурного диапазона из МЭК 60721-3-4, класс 4K3, с верхним значением 5 °C | |||||
| AA3 | от минус 25 °C до плюс 5 °C | «» | - Часть температурного диапазона из МЭК 60721-3-3, класс 3K6, с верхним значением 5 °C. Часть температурного диапазона из МЭК 60721-3-4, класс 4K1, с верхним значением 5 °C | |||||
| AA4 | от минус 5 °C до плюс 40 °C | Нормальные (в определенных случаях специальные меры могут быть необходимы) | - Часть температурного диапазона из МЭК 60721-3-3, класс 3K5, с верхним значением 40 °C | |||||
| AA5 | от плюс 5 °C до плюс 40 °C | Нормальные | - Часть температурного диапазона из МЭК 60721-3-3, класс 3K3, с верхним значением 40 °C | |||||
| AA6 | от плюс 5 °C до плюс 60 °C | Специально спроектированное оборудование или соответствующие устройства a | - Часть температурного диапазона из МЭК 60721-3-3, класс 3K7, с нижним значением 5 °C и с верхним значением 60 °C. Температурный диапазон из МЭК 60721-3-4, класс 4K4, с нижним значением 5 °C | |||||
| A7 | от минус 25 °C до плюс 55 °C | То же | - Температурный диапазон из МЭК 60721-3-3, класс 3K6, с нижним значением 5 °C | |||||
| AA8 | от минус 50 °C до плюс 40 °C | «» | Температурный диапазон из МЭК 60721-3-4, класс 4K3, с нижним значением 5 °C | |||||
| Окружающие температурные классы применимы только там, где влажность не имеет никакого влияния. Колебания средней температуры за 24 ч не должны превышать 5 °C. Комбинация двух диапазонов может быть необходима для определения некоторых сред. Установки, подвергаемые температурным воздействиям вне диапазонов, требуют особенного рассмотрения | ||||||||
| AB | Атмосферная влажность | |||||||
| Температура воздуха, °C | Относительная влажность, % | Абсолютная влажность, г/м3 | ||||||

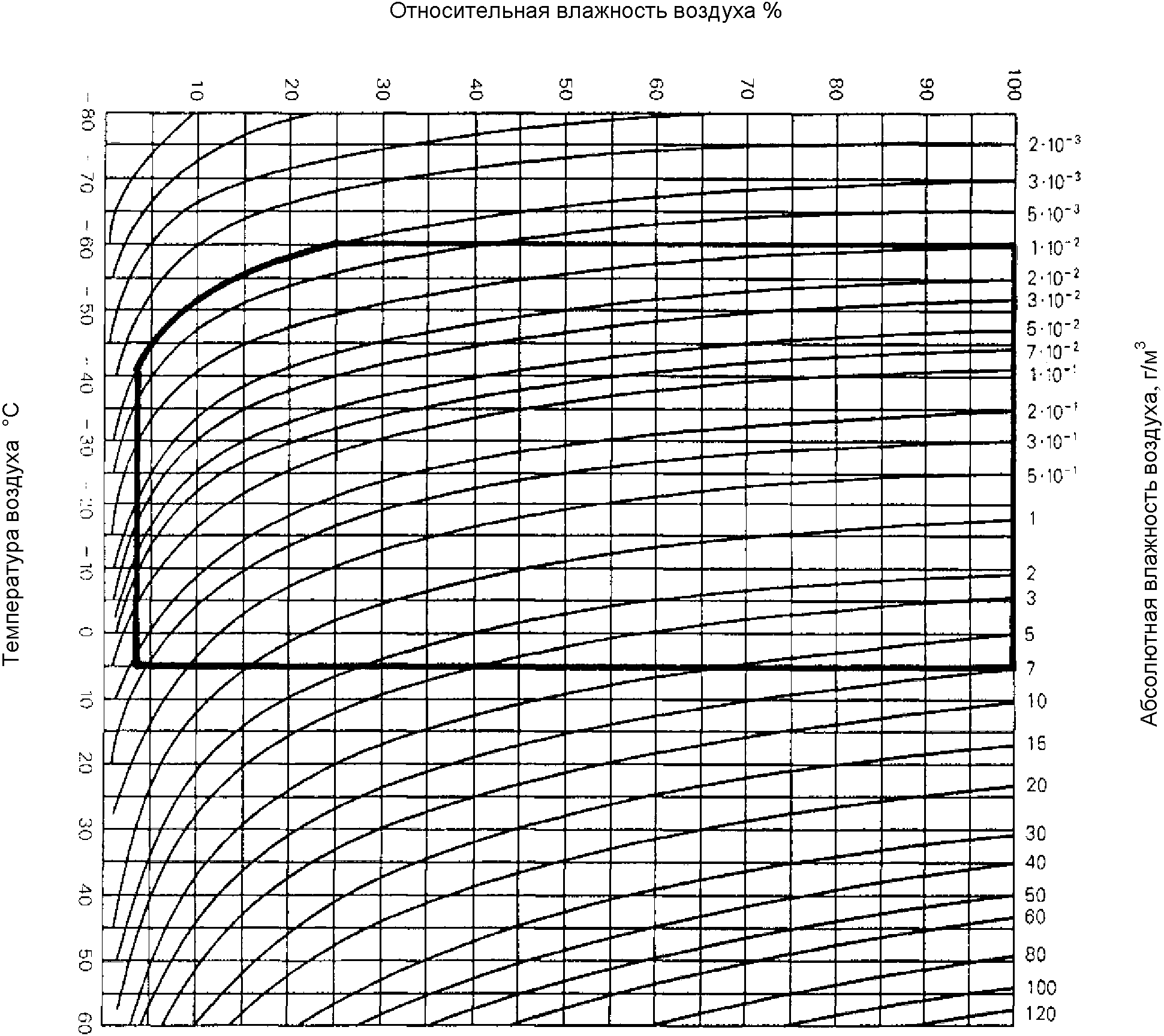

| AB1 | от минус 60 °C до плюс 5 °C | От 3 до 100 | От 0,003 до 7,0 | Внутренние и наружные расположения электроустановки с чрезвычайно низкой температурой окружающей среды. Должны быть приняты соответствующие меры c | - Температурный диапазон из МЭК 60721-3-3, класс 3K8, с верхним значением 5 °C. Часть температурного диапазона из МЭК 60721-3-4, класс 4K4, с нижним минус 60 °C и верхним 5 °C значениями | |||

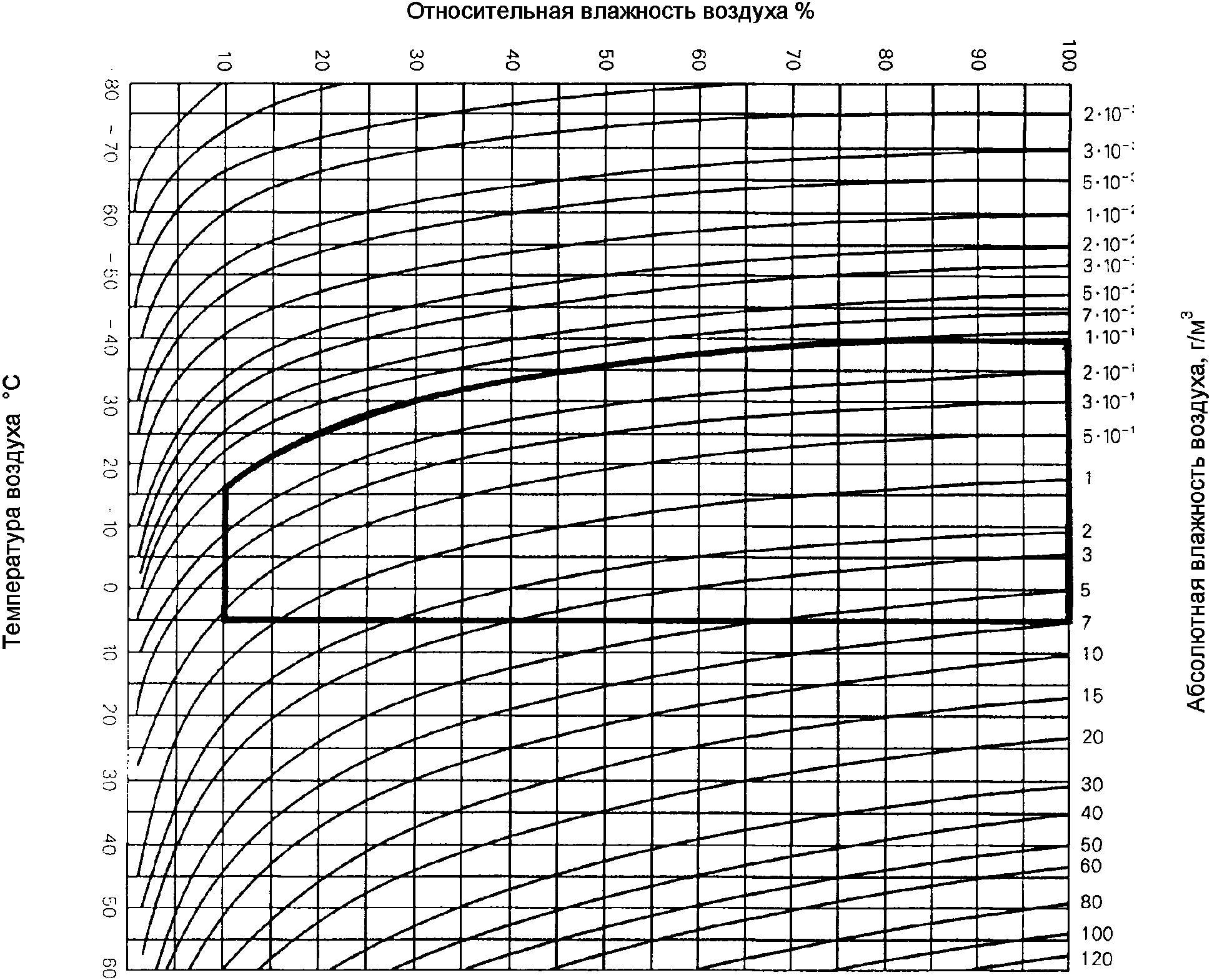

| AB2 | от минус 40 °C до плюс 5 °C | От 10 до 100 | От 0,1 до 7,0 | Внутренние и наружные расположения электроустановки с чрезвычайно низкой температурой окружающей среды. Должны быть приняты соответствующие меры c | - Часть температурного диапазона из МЭК 60721-3-3, класс 3K7, с верхним значением 5 °C. Часть температурного диапазона из МЭК 60721-3-4, класс 4K4, с нижним минус 60 °C и верхним 5 °C значениями | |||
| AB3 | от минус 25 °C до плюс 5 °C | От 10 до 100 | От 0,5 до 7,0 | Внутренние и наружные расположения электроустановки с чрезвычайно низкой температурой окружающей среды. Должны быть приняты соответствующие меры c | Часть температурного диапазона из МЭК 60721-3-3, класс 3K6, с верхним значением 5 °C. Температурный диапазон из МЭК 60721-3-4, класс 4K1, с верхним значением 5 °C | |||

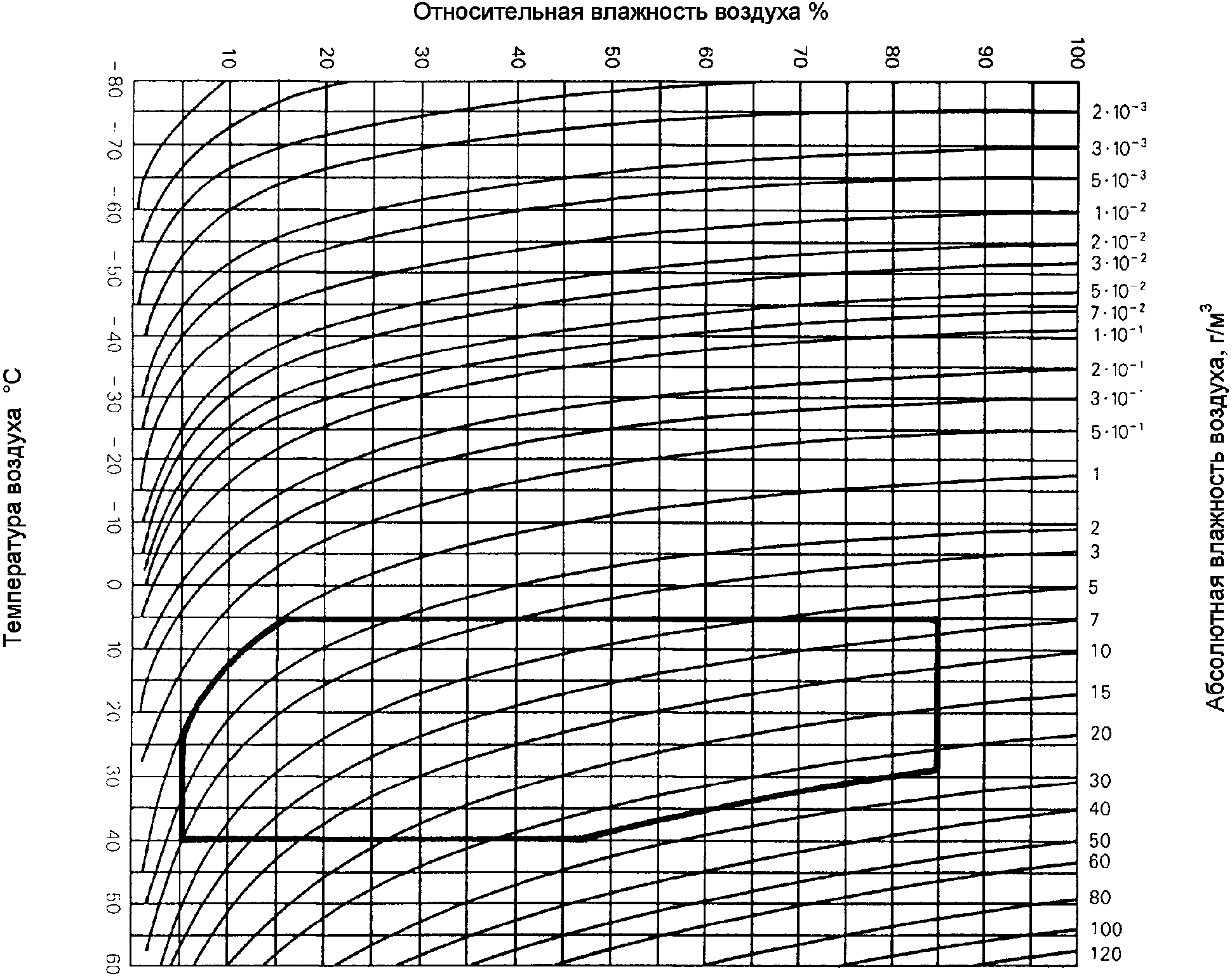

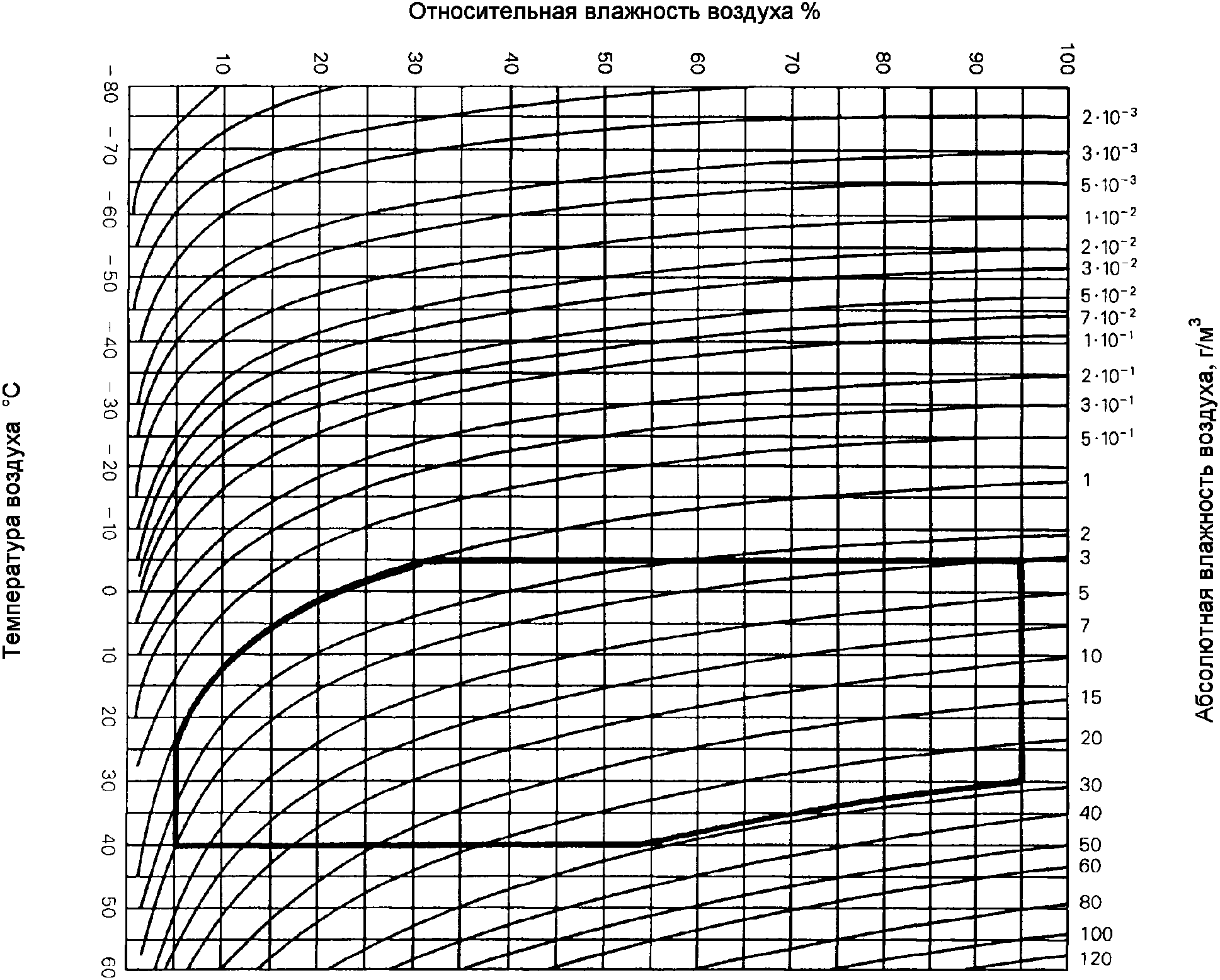

| AB4 | от минус 5 до плюс 40 | От 5 до 95 | От 1 до 29 | Расположение, защищенное от погоды, отсутствие колебаний температуры и влажности, возможность подогрева. Нормальные b | Температурный диапазон из МЭК 60721-3-3, класс 3K5, с верхним значением 40 °C | |||
| AB5 | от плюс 5 до плюс 40 | От 5 до 85 | От 1 до 25 | Расположение, защищенное от погоды, управление температурой. Нормальные b | Температурный диапазон из МЭК 60721-3-3, класс 3K3 | |||

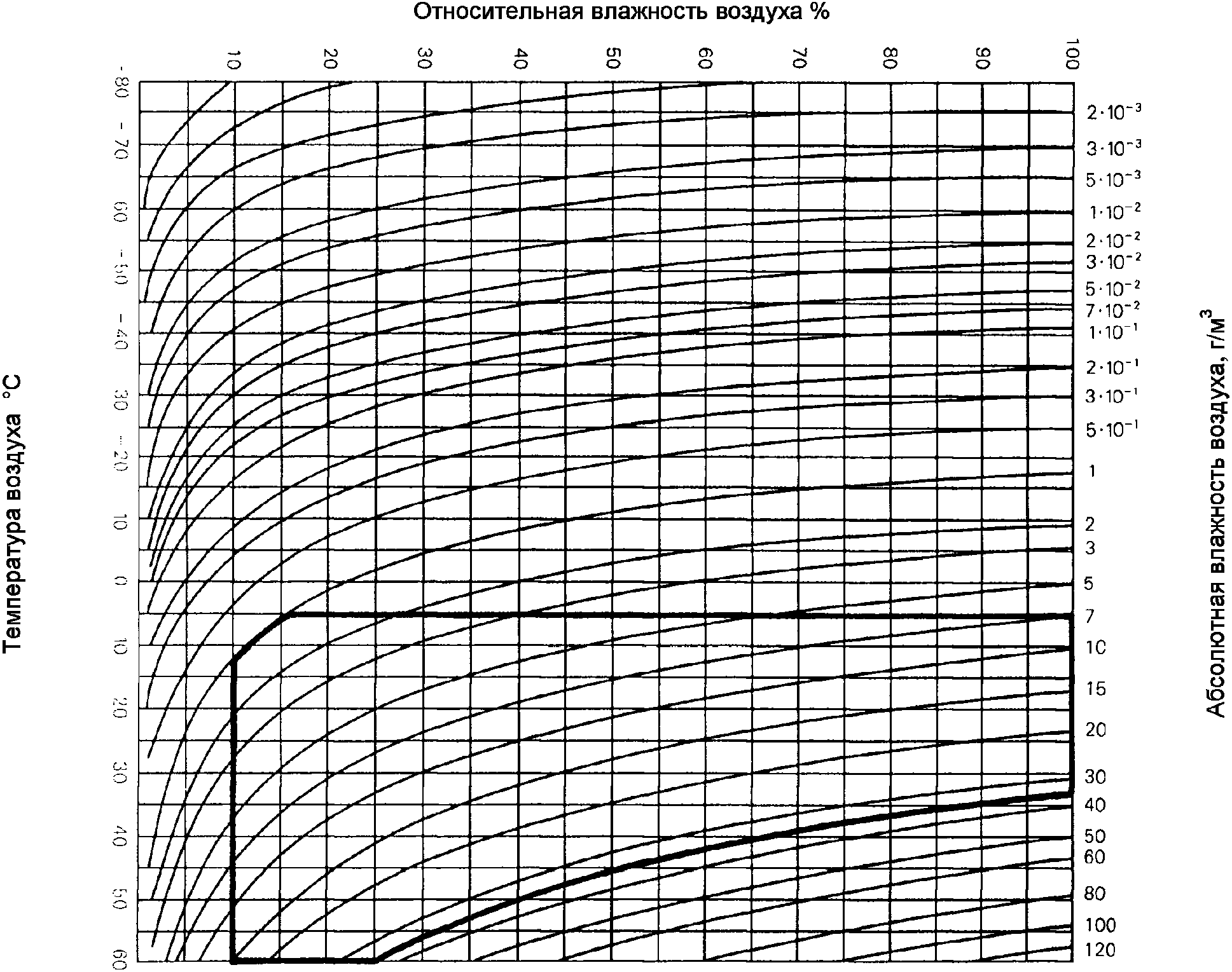

| AB6 | от плюс 5 до плюс 60 | От 10 до 100 | От 1 до 35 | Внутренние и наружные расположения с чрезвычайно высокой температурой окружающей среды, влияние низкой температуры окружающей среды предотвращается. Возникновение солнечного и теплового излучений. Должны быть приняты соответствующие меры c | Часть температурного диапазона из МЭК 60721-3-3, класс 3K7, с нижним 5 °C и верхним 60 °C значениями. Температурный диапазон из МЭК 60721-3-4, класс 4K4, с нижним значением 5 °C | |||

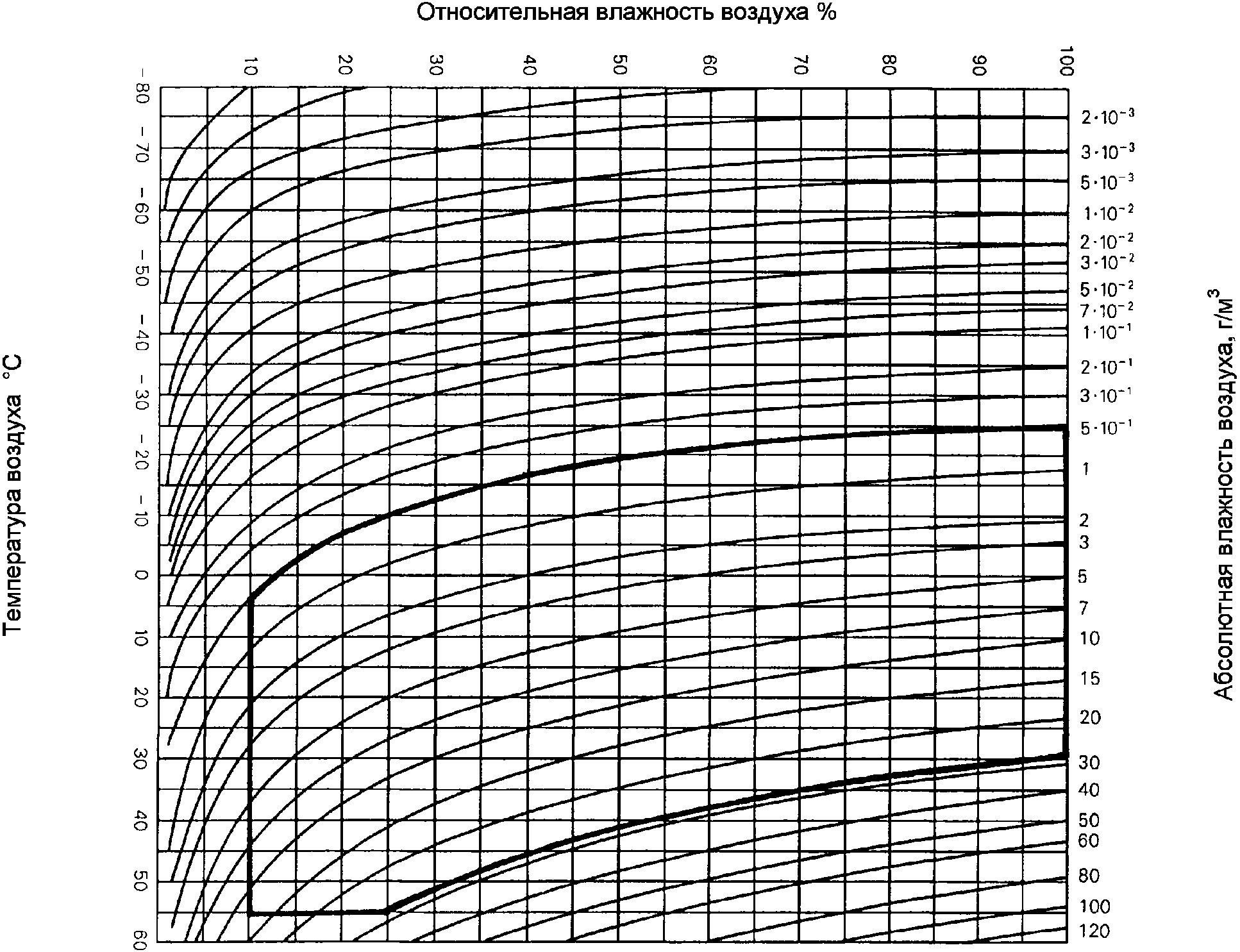

| AB7 | от минус 25 до плюс 55 | От 10 до 100 | От 0,5 до 29 | Внутреннее защищенное от погоды расположение, не имеющее управления ни температурой, ни влажностью; расположение может быть непосредственно на открытой площадке и быть подвергнуто солнечному излучению. Должны быть приняты соответствующие меры c | Температурный диапазон из МЭК 60721-3-3, класс 3K6 | |||

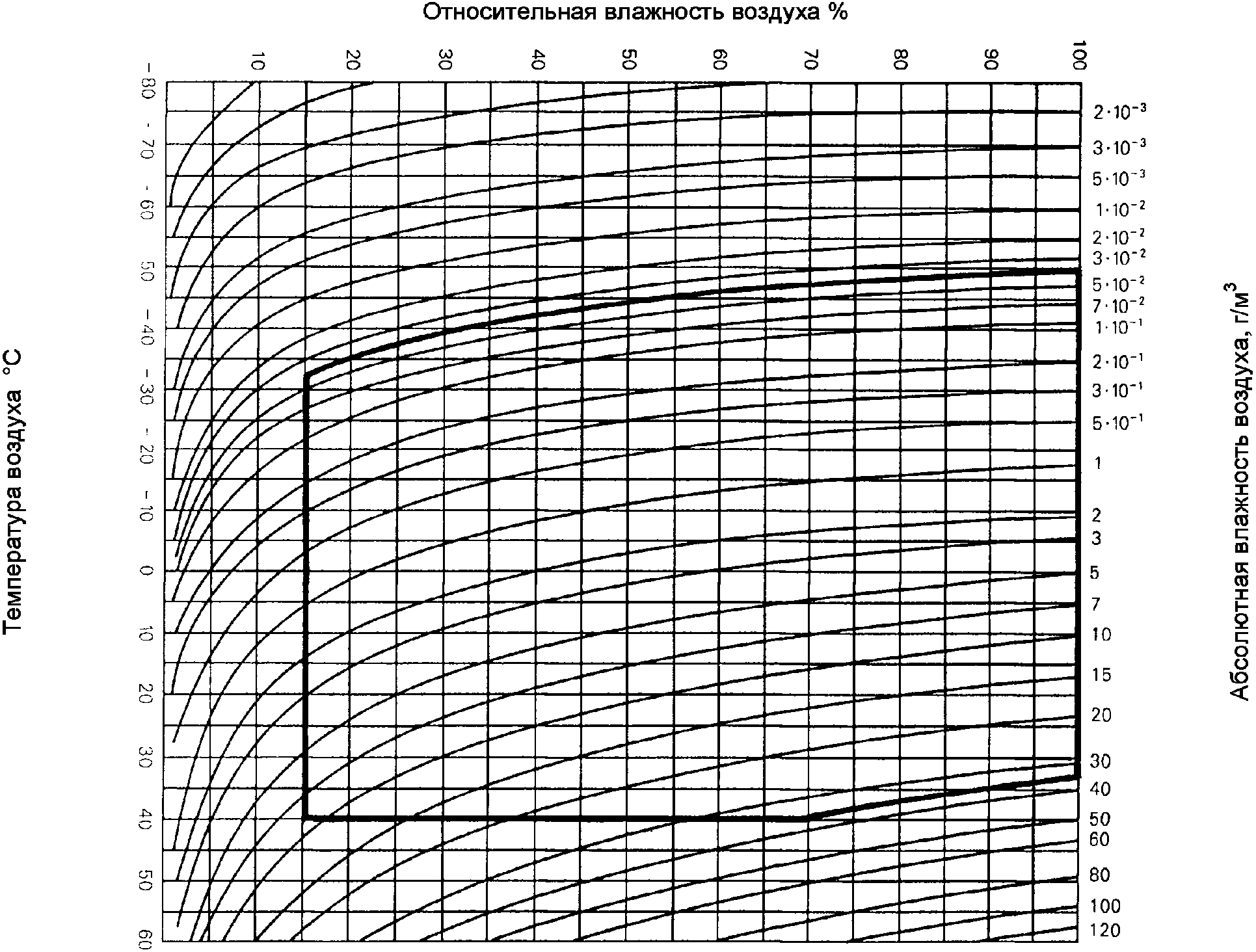

| AB8 | от минус 50 до плюс 40 | От 15 до 100 | От 0,04 до 36 | Внешнее или не защищенное от погоды расположение. Должны быть приняты соответствующие меры c | Температурный диапазон из МЭК 60721-3-4, класс 4K3 | |||
| AC | Высота над уровнем моря | |||||||
| AC1 | До 2000 м | Нормальные b | ||||||
| AC2 | Св. 2000 м | Могут быть необходимы специальные меры, такие как коэффициент снижения номинальной мощности. Для оборудования некоторых видов специальные меры могут быть необходимы для высоты св. 1000 м | ||||||
| AД | Присутствие воды | |||||||
| AД1 | Незначительное | Вероятность присутствия воды незначительна. Расположение, в котором конденсат обычно не образуется, но может появиться на короткое время, например в виде пара, но быстро сохнет благодаря хорошей вентиляции. | МЭК 60721-3-4, класс 4Z6 | |||||
| IPX0 | МЭК 60529 | |||||||
| AД2 | Свободно падающие капли | Возможность вертикально падающих капель. Расположение, в котором водяной пар иногда конденсируется в капли. | МЭК 60721-3-3, класс 3Z7 | |||||
| IPX1 или IPX2 | МЭК 60529 | |||||||
| AД3 | Брызги | Возможность падения брызг под углом 60° к горизонту. | МЭК 60721-3-3, класс 3Z | |||||
| Расположение, в котором брызги постоянно присутствуют на полу и/или стенах. | МЭК 60721-3-4, класс 4Z7 | |||||||
| IPX3 | МЭК 60529 | |||||||
| AД4 | Сплошные брызги | Возможность брызг в любом направлении. | МЭК 60721-3-3, класс 3Z9 | |||||
| Расположение, в котором оборудование может быть подвержено брызгам, например внешнее освещение, оборудование стройплощадки. | МЭК 60721-3-4, класс 4Z7 | |||||||
| IPX4 | МЭК 60529 | |||||||
| AД5 | Струи | Возможность струй воды от любого направления. | МЭК 60721-3-3, класс 3Z10 | |||||
| Расположение, при котором регулярно применяют горячую воду (дворы, автомобильные мойки) | МЭК 60721-3-4, класс 4Z8 | |||||||
| IPX5 | МЭК 60529 | |||||||
| AД6 | Волны | Возможность водных волн Расположение на побережье (пирсы, пляжи, причалы и т.д.) | МЭК 60721-3-4, класс 4Z9 | |||||
| IPX6 | МЭК 60529 | |||||||
| AД7 | Погружение | Возможность временного частичного или полного покрытия водой. Расположения, которые могут быть затоплены, и/или когда оборудование погружается следующим образом: - Оборудование высотой меньше 850 мм расположено таким образом, что его самая нижняя точка больше, чем на 1000 мм ниже поверхности воды; - Оборудование высотой, равной или больше чем 850 мм, расположено таким способом, что его самая высокая точка не больше, чем на 150 мм ниже поверхности воды. | ||||||
| IPX7 | МЭК 60529 | |||||||
| AД8 | Нахождение под водой | Возможность постоянного и полного покрытия водой. Расположения, такие как бассейны, где электрическое оборудование постоянно и полностью покрыто водой под давлением, больше 10 кPa. | ||||||
| IPX8 | МЭК 60529 | |||||||
| AE | Наличие посторонних твердых частиц или пыли | |||||||
| AE1 | Незначительное | Количество или природа пыли или посторонних твердых частиц не существенно. | МЭК 60721-3-3, класс 3S1 МЭК 60721-3-4, класс 4S1 | |||||
| IP0X | МЭК 60529 | |||||||
| AE2 | Мелкие предметы (2,5 мм) | Присутствие посторонних твердых частиц, где самое маленькая размерность составляет не меньше 2,5 мм. | МЭК 60721-3-3, класс 3S2 МЭК 60721-3-4, класс 4S | |||||
| IP3X Инструменты и маленькие объекты — примеры посторонних твердых частиц, самая маленькая размерность которых составляет 2,5 мм | МЭК 60529 | |||||||
| AE3 | Очень мелкие предметы (1 мм) | Присутствие внешних твердых тел, где самая маленькая размерность составляет не меньше 1 мм. | МЭК 60721-3-3, класс 3S3 МЭК 60721-3-4, класс 4S3 | |||||
| IP4X Провода — примеры внешних посторонних твердых частиц, самая маленькая размерность которых составляет не меньше 1 мм | МЭК 60529 | |||||||
| AE4 | Легкая пыль | Присутствие легких отложений пыли 10 < отложения пыли < 35 мг/м2 в день. | МЭК 60721-3-3, класс 3S2 МЭК 60721-3-4, класс 4S2 | |||||
| IP5X или IP6X, если пыль не должна проникнуть | МЭК 60529 | |||||||
| AE5 | Умеренная пыль | Присутствие средних отложений пыли 35 < отложения пыли < 350 мг/м2 в день. | МЭК 60721-3-3, класс 3S3 МЭК 60721-3-4, класс 4S3 | |||||
| IP5X или IP6X, если пыль не должна проникнуть | МЭК 60529 | |||||||
| AE6 | Сильная пыль | Присутствие крупных отложений пыли 350 < отложения пыли < 1000 мг/м2 в день. | МЭК 60721-3-3, класс 3S4 МЭК 60721-3-4, класс 4S4 | |||||
| IP6X | МЭК 60529 | |||||||
| AF | Наличие коррозионно-активных и загрязняющих веществ | |||||||
| AF1 | Незначительное | Количество или природа коррозийных или загрязняющих веществ не является существенным. Нормальные a | МЭК 60721-3-3, класс 3C1 МЭК 60721-3-4, класс 4C1 | |||||
| AF2 | Атмосферное | Наличие существенных агрессивных или загрязняющих веществ атмосферного происхождения. Установки, расположенные рядом с морем или около индустриальных зон, производящих серьезное атмосферное загрязнение, такие как химические, цементные производства; этот тип загрязнения возникает особенно в производстве абразива, изолирующей или проводящей пыли. Согласно природе веществ (например, влияние соленого тумана тестируют согласно МЭК 60068-2-11) | МЭК 60721-3-3, класс 3C2 МЭК 60721-3-4, класс 4C2 | |||||
| AF3 | Кратковременное или случайное | Кратковременное или случайное попадание под влияние коррозии или загрязнение химическими веществами, используемыми или произведенными. Расположения, где некоторые химические продукты обрабатывают в небольших количествах и где эти продукты могут попасть только случайно в контакт с электрооборудованием; такие условия имеются в лабораториях предприятий, других лабораториях или в расположениях, где применяют углеводороды (котельные отделения, гаражи, и т.д.). Защита от коррозии согласно техническим условиям на оборудование | МЭК 60721-3-3, класс 3C3 МЭК 60721-3-4, класс 4C3 | |||||
| AF4 | Непрерывное | Непрерывно подвергается коррозийному или загрязняющему химическому веществу в существенном количестве, например, химические работы. Специально спроектированное электрооборудование в соответствии с природой вещества | МЭК 60721-3-3, класс 3C4 МЭК 60721-3-4, класс 4C4 | |||||
| AG | Механические воздействия (см. Приложение C) | |||||||
| AG1 | Низкая жесткость | Нормальные, например, для бытового и аналогичного электрооборудования | МЭК 60721-3-3, классы 3M1/3M2/3M3 МЭК 60721-3-4, классы 4M1/4M2/4M3 | |||||
| AG2 | Средняя жесткость | Стандартное промышленное электрооборудование, где она допустима, или усиленная защита | МЭК 60721-3-3, классы 3M4/3M5/3M6 МЭК 60721-3-4, классы 4M4/4M5/4M6 | |||||
| AG3 | Высокая жесткость | Усиленная защита | МЭК 60721-3-3, классы 3M7/3M8 МЭК 60721-3-4, классы 4M7/4M8 | |||||
| Примечание. Во Франции ссылка на IK код, определенный в стандарте МЭК 62262, применяется следующим образом. | ||||||||
| AG | Механические воздействия (см. Приложение C) | |||||||
| AG1 | Низкая жесткость | Оборудование, подвергаемое слабому механическому воздействию не более 0,2 Дж. IK02. Нормальные бытовые установки и аналогичные | МЭК 60721-3-3, классы 3M1/3M2/3M3 МЭК 60721-3-4, классы 4M1/4M2/4M3 | |||||
| AG2 | Средняя жесткость | Открытые лампы, подвергаемые механическому воздействию не более 2 Дж. IK07. Стандартное промышленное электрооборудование и аналогичное | МЭК 60721-3-3, классы 3M4/3M5/3M6 МЭК 60721-3-4, классы 4M4/4M5/4M6 | |||||
| AG3 | Высокая жесткость | Электрооборудование, подвергаемое механическому воздействию не более 5 Дж. IK08. Установки тяжелой промышленности и аналогичные | МЭК 60721-3-3, классы 3M7/3M8 МЭК 60721-3-4, классы 4M7/4M8 | |||||
| AG4 | Очень высокая жесткость | Установки, подвергаемые механическому воздействию не более 20 Дж. IK10. Установки тяжелой промышленности и аналогичные | МЭК 60721-3-3, классы 3M7/3M8 МЭК 60721-3-4, классы 4M7/4M8 | |||||

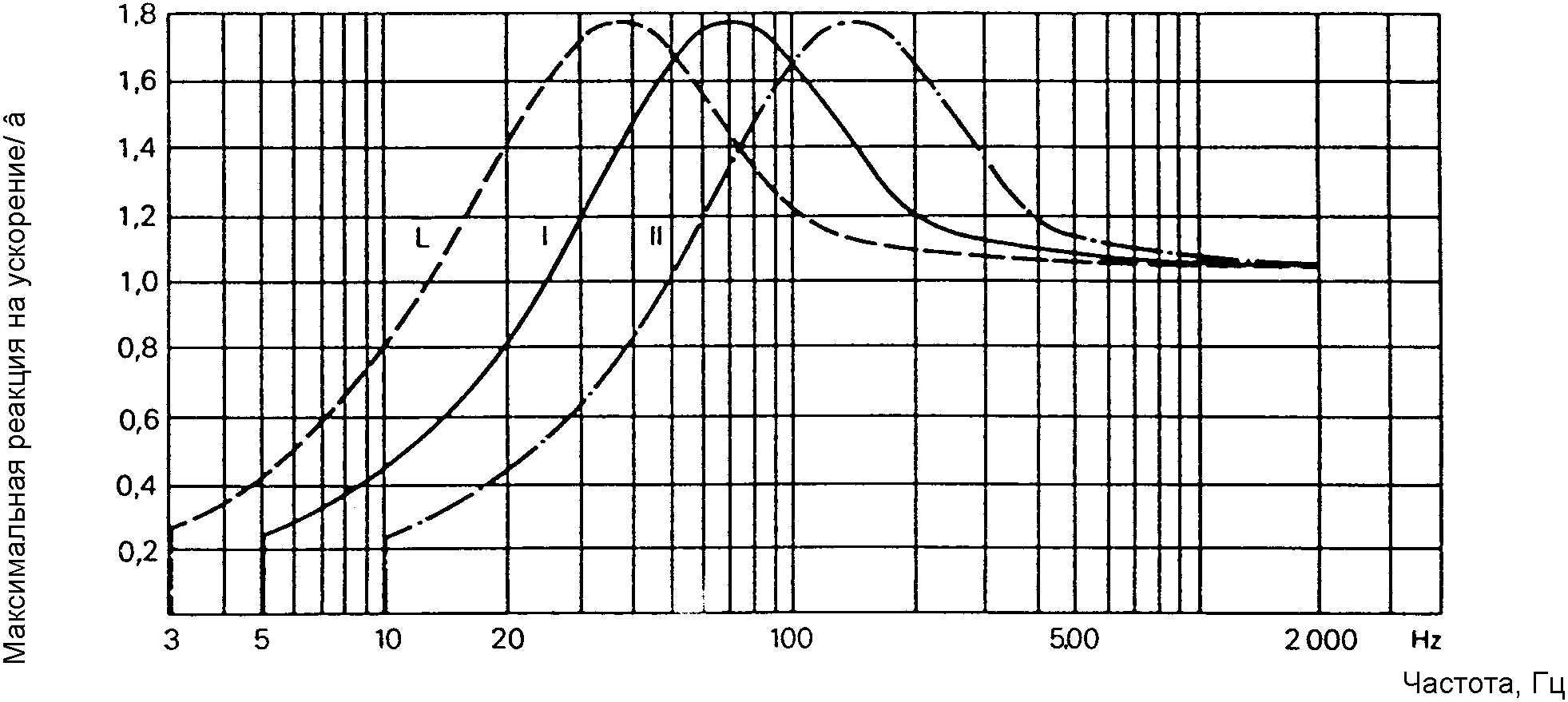

| AH | Вибрация (см. Приложение C) | |||||||
| AH1 | Низкая интенсивность | Бытовые и подобные условия, где воздействие вибрации обычно незначительное. Нормальные b | МЭК 60721-3-3, классы 3M1/3M2/3M3 МЭК 60721-3-4, классы 4M1/4M2/4M3 | |||||
| AH2 | Средняя интенсивность | Обычные промышленные условия. Специально спроектированное электрооборудование или специальные устройства | МЭК 60721-3-3, классы 3M4/3M5/3M6 МЭК 60721-3-4, классы 4M4/4M5/4M6 | |||||
| AH3 | Высокая интенсивность | Промышленные установки, подвергаемые существенным воздействиями. Специально спроектированное электрооборудование или специальные устройства | МЭК 60721-3-3, классы 3M7/3M8 МЭК 60721-3-4, классы 4M7/4M8 | |||||
| AK | Наличие флоры и/или плесени | |||||||
| AK1 | Неопасное | Отсутствие вредного влияния флоры и/или плесени. Нормальные b | МЭК 60721-3-3, класс 3B1 МЭК 60721-3-4, класс 4B1 | |||||
| AK2 | Опасное | Опасность вредного воздействия от флоры и/или плесени. Опасность зависит от локальных условий и вида флоры. Следует проводить различие между вредным ростом растительности и условиями содействия росту плесени. Специальная защита: - усиленная (см. код AE), - материалы или покрытия оболочек, - устройства, устраняющие флорообразование в местах установки | МЭК 60721-3-3, класс 3B2 МЭК 60721-3-4, класс 4B2 | |||||
| AL | Наличие фауны | |||||||
| AL1 | Неопасное | Нет опасного влияния фауны. Нормальные b | МЭК 60721-3-3, класс 3B1 МЭК 60721-3-4, класс 4B1 | |||||
| AL2 | Опасное | Риск опасного влияния фауны (насекомые, птицы, маленькие животные). Опасность зависит от типа фауны. Различие должно быть сделано между: - присутствие насекомых в опасном количестве и агрессивная природа; - присутствие мелких животных или птиц в опасном количестве и агрессивная природа. Защита: - соответствующей степени от проникания инородных тел (см. код AE), - достаточная механическая (см. код AG), - исключающая наличие фауны в местах установки (путем поддержания соответствующей чистоты и применения пестицидов), - специальное оборудование или защитное покрытие оболочек | МЭК 60721-3-3, класс 3B2 МЭК 60721-3-4, класс 4B2 | |||||
| AM | Электромагнитные, электростатические и ионизирующие воздействия (см. МЭК 61000-2) | |||||||
| Низкочастотные электромагнитные явления | ||||||||
| Высшие гармоники | ||||||||
| AM-1-1 | Контролируемый уровень | Должна быть проявлена осторожность, чтобы не допустить ухудшения контролируемой ситуации | ||||||
| AM-1-2 | Нормальный уровень | Специальные меры при проектировании установки, например с применением фильтров | По таблице 1 МЭК 61000-2-2 | |||||
| AM-1-3 | Высокий уровень | Специальные меры при проектировании установки, например с применением фильтров | Выше, чем в таблице 1 МЭК 61000-2-2 | |||||
| Напряжение сигнальных систем | ||||||||
| AM-2-1 | Контролируемый уровень | Возможно блокирование цепей | Ниже, чем в таблице 1 | |||||
| AM-2-2 | Средний уровень | Дополнительные требования отсутствуют | МЭК 61000-2-1 МЭК 61000-2-2 | |||||
| AM-2-3 | Высокий уровень | Соответствующие меры | МЭК 61000-2-1 МЭК 61000-2-2 | |||||
| Изменения амплитуды напряжения | ||||||||
| AM-3-1 | Контролируемый уровень | |||||||
| AM-3-2 | Нормальный уровень | Согласно МЭК 60364-4-44 | ||||||
| AM-4 | Несимметрия напряжений | Согласно МЭК 61000-2-2 | ||||||
| AM-5 | Изменение частоты в питающей сети | +/- 1 Гц согласно МЭК 61000-2-2 | ||||||
| Наведенные низкочастотные напряжения | ||||||||
| AM-6 | Классификация отсутствует | См. МЭК 60364-4-44 Высокая устойчивость систем сигнализации и системы управления распределительной и контрольной аппаратуры | Документ Телекоммуникационного Сектора Стандартизации — ITU-T | |||||
| Постоянный ток в сетях переменного тока | ||||||||
| AM-7 | Классификация отсутствует | Меры по ограничению уровня постоянного тока и времени его нахождения в сетях переменного тока электрооборудования или вблизи его | ||||||
| Излучаемые магнитные поля | ||||||||
| AM-8-1 | средний уровень | Нормальные b | МЭК 61000-4-8, уровень 2 | |||||
| AM-8-2 | высокий уровень | Защита соответствующими средствами, например экранирование и/или разделение | МЭК 61000-4-8, уровень 4 | |||||
| Электрические поля | ||||||||
| AM-9-1 | незначительный уровень | Нормальные b | ||||||
| AM-9-2 | средний уровень | См. МЭК 61000-2-5 | МЭК 61000-2-5 | |||||
| AM-9-3 | высокий уровень | См. МЭК 61000-2-5 | ||||||
| AM-9-4 | очень высокий уровень | См. МЭК 61000-2-5 | ||||||
| Высокочастотные электромагнитные явления кондуктивные, индуктивные или излучаемые (постоянные или переходные) | ||||||||
| AM-21 | Индуктированные колебательные напряжения и токи | |||||||
| Классификация отсутствует | Нормальные b | МЭК 61000-4-6 | ||||||
| Кондуктивные односторонние переходные процессы наносекундного диапазона | ||||||||
| AM-22-1 | незначительный уровень | Необходимы защитные меры | МЭК 61000-4-4, уровень 1 | |||||
| AM-22-2 | средний уровень | Необходимы защитные меры (см. 321.10.2.2) | МЭК 61000-4-4, уровень 2 | |||||
| AM-22-3 | высокий уровень | Обычное электрооборудование | МЭК 61000-4-4, уровень 3 | |||||
| AM-22-4 | очень высокий уровень | Высокоустойчивое электрооборудование | МЭК 61000-4-4, уровень 4 | |||||
| Кондуктивные односторонние переходные процессы микро- и миллисекундного диапазона (321.10.2.3): | ||||||||
| AM-23-1 | контролируемый уровень | Стойкое к импульсам электрооборудование и средства защиты от перенапряжений, принимая во внимание номинальное питающее напряжение и категорию импульса в соответствии с МЭК 60364-4-44 | МЭК 61364-4-44 | |||||
| AM-23-2 | средний уровень | |||||||
| AM-23-3 | высокий уровень | |||||||
| Кондуктивные колебательные переходные процессы | ||||||||
| AM-24-1 | средний уровень | См. МЭК 61000-4-12 | МЭК 61000-4-12 | |||||
| AM-24-2 | высокий уровень | См. МЭК 60255-22-1 | МЭК 60255-22-1 | |||||
| Излучаемые высокочастотные явления | МЭК 61000-4-3 | |||||||
| AM-25-1 | незначительный уровень | уровень 1 | ||||||
| AM-25-2 | средний уровень | Нормальные b | уровень 2 | |||||
| AM-25-3 | высокий уровень | Усиленный уровень | уровень 3 | |||||
| Электростатические разряды | МЭК 61000-4-2 | |||||||
| AM-31-1 | малый уровень | Нормальные b | уровень 1 | |||||
| AM-31-2 | средний уровень | Нормальные b | уровень 2 | |||||
| AM-31-3 | высокий уровень | Нормальные b | уровень 3 | |||||
| AM-31-4 | очень высокий уровень | Усиленные | уровень 4 | |||||
| Ионизация | ||||||||
| AM-41-1 | Классификация отсутствует | Специальная защита: - удаление от источника, - разделение экранами, оболочки из специальных материалов | ||||||
| AN | Солнечная радиация | |||||||
| AN1 | низкая | Интенсивность <= 500 Вт/м2. Нормальные b | МЭК 60721-3-3 | |||||
| AN2 | средняя | 500 < Интенсивность <= 700 Вт/м2. Должны быть приняты соответствующие меры c | МЭК 60721-3-3 | |||||
| AN3 | высокая | 700 < Интенсивность <= 1120 Вт/м2. Должны быть приняты соответствующие меры c, такие как, например: материалы, стойкие к ультрафиолетовому излучению, специальное пигментное покрытие, установка экранов | МЭК 60721-3-4 | |||||
| AP | Сейсмические эффекты | |||||||
| AP1 | незначительные | Ускорение <= 30 Галов (1 Gal = 1 см/с2). Нормальные b | ||||||
| AP2 | низкой жесткости | 30 Галов < ускорение <= 300 Галов. На рассмотрении | ||||||
| AP3 | средней жесткости | 300 Галов < ускорение <= 600 Галов. На рассмотрении | ||||||
| AP4 | высокая жесткость | 600 Галов < ускорение. На рассмотрении. Вибрации, которые могут привести к разрушению здания, находятся вне классификации. Частоту не учитывают в классификации, однако, если сейсмические волны резонируют со зданием, сейсмические воздействия должны быть рассмотрены особо. В целом, частота сейсмического ускорения от 0 до 10 Гц | ||||||
| Воздействие молнии | ||||||||
| AQ1 | незначительное | <= 25 дн. в году или результат оценки степени риска в соответствии с пунктом 443 МЭК 60364-4-44. Нормальные | ||||||
| AQ2 | непрямое воздействие | > 25 дн. в году или результат оценки степени риска в соответствии с пунктом 443 МЭК 60364-4-44. Нормальные | ||||||
| AQ3 | прямой удар | Опасности воздействия на оборудование. Если молниезащита необходима, она должна быть выполнена в соответствии с МЭК 61024-1 | ||||||
| AR | Движение воздуха | |||||||
| AR1 | низкое | Скорость <= 1 м\с. Нормальные b | ||||||
| AR2 | среднее | 1 м\с < скорость <= 5 м\с. Должны быть приняты соответствующие меры c | ||||||
| AR3 | высокое | 5 м\с < скорость <= 10 м\с. Должны быть приняты соответствующие меры c | ||||||
| AS | Ветер | |||||||
| AS1 | слабый | Скорость <= 20 м/с. Нормальные b | ||||||
| AS2 | средний | 20 м/с < скорость <= 30 м/с. Должны быть приняты соответствующие меры c | ||||||
| AS3 | сильный | 30 м/с < скорость <= 50 м/с. Должны быть приняты соответствующие меры c | ||||||
| B | Применение | |||||||
| BA | компетентность персонала | |||||||
| BA1 | обычные люди | Непроинструктированные люди. Нормальные b | ||||||
| BA2 | дети | Места, предназначенные для нахождения групп детей d. Ясли. Электрооборудование со степенью защиты выше IP2X. Недоступность электрооборудования с температурой наружной поверхности, превышающей 80 °C (60 °C для яслей и т.п.) | ||||||
| BA3 | инвалиды | Люди с ограниченными физическими и интеллектуальными способностями (больные, пожилые люди). Больницы. Согласно группе инвалидности | ||||||
| BA4 | обученный персонал | Лица, надлежащим образом проинструктированные или находящиеся под наблюдением квалифицированных лиц, чтобы избежать опасностей, которые может создать электричество (обслуживающий персонал). Электрические установки | ||||||
| BA5 | квалифицированный персонал | Лица, обладающие техническими знаниями и достаточным опытом, позволяющим им избежать опасности, которую может создать электричество (инженеры и техники). Закрытые электроустановки | ||||||
| BB | Электрическое сопротивление человеческого тела (на рассмотрении) | |||||||
| BC | Контакт людей с частями, имеющими потенциал земли | |||||||
| Класс электрооборудования в соответствии с МЭК 61140 | ||||||||
| 0-01 | I | II | III | |||||
| BC1 | отсутствие контакта | Лица в непроводящих помещениях | 413.3 из МЭК 60364-4-41 | |||||
| A | Y | A | A | |||||
| BC2 | редкие контакты | Лица, которые обычно не имеют контакт со сторонними токопроводящими частями или не стоят на проводящих поверхностях | ||||||
| A | A | A | A | |||||
| BC3 | частые контакты | Лица, которые часто имеют контакт со сторонними токопроводящими частями или стоят на проводящих поверхностях. Места контакта со сторонними токопроводящими частями многочисленные или большой площади | ||||||
| X | A | A | A | |||||
| A — разрешенное электрооборудование, X — запрещенное электрооборудование, Y — разрешенное, если применяют класс 0 | ||||||||
| BC4 | постоянный контакт | Лица, которые погружаются в воду или длительное время имеют постоянный контакт с металлической средой и для которых ограничена возможность прерывания контакта с металлической средой. Котлы и резервуары. В процессе обсуждения | ||||||
| BD | Условия эвакуации в аварийной ситуации | |||||||
| BD1 | низкая плотность заселения/легкие условия эвакуации | Низкая плотность заселения, легкие условия эвакуации. Здания нормальной или низкой высоты, используемые в качестве для жилья. Нормальные | ||||||
| BD2 | низкая плотность заселения/трудные условия эвакуации | Низкая плотность заселения, трудные условия эвакуации. Высотные здания | ||||||
| BD3 | высокая плотность заселения/легкие условия эвакуации | Высокая плотность заселения, легкие условия эвакуации. Общественные места (театры, кинотеатры, отделы магазинов и т.д.) | ||||||
| BD4 | высокая плотность заселения/тяжелые условия эвакуации | Высокая плотность заселения, тяжелые условия эвакуации. Высотные здания, открытые для общественности (гостиницы, больницы и т.д.) | ||||||
| BE | Характер обрабатываемых или складированных материалов | |||||||
| BE1 | отсутствие существенной опасности | Нормальные b | ||||||
| BE2 | пожароопасность | Производства по переработке и хранению горючих материалов, в том числе с наличием пыли. Амбары, деревообрабатывающие цеха, бумажные фабрики. Оборудование, изготовленное из материала, не распространяющего горение. Должны быть приняты такие меры, что значительное повышение температуры или искрение в электрооборудовании не могут вызвать возгорание | МЭК 60364-4-42 МЭК 60364-5-52 | |||||
| BE3 | взрывоопасность | Обработка и хранение взрывчатых материалов с низкой температурой воспламенения, в том числе наличие взрывоопасной пыли. Нефтеперерабатывающие заводы, газовые заправки. Требования для электрооборудования для взрывоопасных газовых сред (см. МЭК 60079) | В процессе обсуждения | |||||
| BE4 | Возможность заражения и загрязнения | Наличие незащищенных продуктов питания, фармацевтики и аналогичных продуктов без защиты. Продовольственные отрасли, кухни. Определенные меры предосторожности могут оказаться необходимыми в случае предотвращении загрязнения обработанных материалов по вине электрического оборудования, например, при повреждении лампы. Должны быть приняты соответствующие меры, такие как: - защита от осколков разбитых ламп и других хрупких объектов; - экраны от вредных излучений, таких как инфракрасные и ультрафиолетовые | В процессе обсуждения | |||||
| C | Конструкция зданий | |||||||
| CA | Строительные материалы | |||||||
| CA1 | негорючие | Нормальные b | ||||||
| CA2 | горючие | Здания, созданные, главным образом, из горючих материалов. Деревянные здания. В процессе обсуждения | МЭК 60364-4-42 | |||||
| CB | Конструкция сооружений | |||||||
| CB1 | опасность распространения огня незначительна | Нормальные b | ||||||
| CB2 | способствует распространению огня | Здания, форма и размеры которых облегчает распространение огня (например, эффект трубы). Высотные здания. Системы принудительной вентиляции. Электрооборудование, изготовленное из материалов, не распространяющих горение, включая горение, возникшее не от электрической установки. Противопожарные барьеры e | МЭК 60364-4-42 МЭК 60364-5-52 | |||||
| CB3 | подвижность | Риск в связи со структурными движениями (например, перемещение между различными частями здания или между зданием и землей или фундаментом здания). Здания значительной длины или возведенные на неустойчивой земле. Сжатие или расширение мест соединений электрических проводок | Сжатие или расширение мест соединений электрических проводок (В процессе обсуждения) МЭК 60364-5-52 | |||||
| CB4 | гибкая или подвижная | Структуры, которые являются слабыми или подвергающимися передвижению (например колебанию). Палатки, поддержки воздушных структур, подвесные потолки, съемные части. Установки для независимых структур. В процессе обсуждения | Гибкие электропроводки (В процессе обсуждения) МЭК 60364-5-52 | |||||
| a Может быть необходимым применение дополнительных мер, например специальной смазки. b Обычное электрооборудование будет безопасно функционировать при приведенных внешних воздействиях. c Специальные устройства должны быть изготовлены по согласованию проектировщика и изготовителя электрооборудования. d Могут быть применены детекторы огня. e Этот класс не обязательно применять для жилья. В Норвегии жилые помещения рассматриваются как BA2. | ||||||||
| Примечание. 1. Все указанные значения максимальные или предельные, превышение которых маловероятно. 2. Низкая и высокая относительные влажности ограничиваются низкой и высокой абсолютной влажностью, так, например, для температуры и влажности превышения предельных значений не происходят одновременно. Приложение B содержит климатограммы, которые описывают взаимозависимость температуры, относительной влажности и абсолютной влажности для климатических классов. | ||||||||
Характеристики электрооборудования следует обозначать посредством степени защиты или в соответствии с требованиями по испытаниям.
512.2.2. Если электрооборудование по своей конструкции не соответствует требованиям, удовлетворяющим внешним воздействиям по месту установки, то его можно применять при установке соответствующей дополнительной защиты при монтаже электрооборудования. Такая защита не должна оказывать вредного воздействия на функционирование электрооборудования.
512.2.3. В случаях, когда имеет место одновременное воздействие различных внешних факторов, которые могут оказывать независимое или взаимное воздействие, степень защиты электрооборудования должна быть обеспечена соответствующим образом.
512.2.4. Выбор электрооборудования, соответствующего внешним воздействиям, является необходимым не только для правильного функционирования, но также для обеспечения надежности мер защиты для обеспечения безопасности, удовлетворяющих требованиям серии стандартов МЭК 60364. Меры защиты, обеспечиваемые конструкцией электрооборудования, действительны только для данных условий внешних воздействий, если это подтверждено испытаниями электрооборудования в заданных условиях внешних воздействий.
1. В настоящем стандарте в таблице 51A приняты следующие классы внешних воздействий, условно считающиеся нормальными:
2. Термин «нормальный» в таблице 51A означает, что электрооборудование должно удовлетворять требованиям соответствующих стандартов.
513. Доступность электрооборудования
513.1 Общие положения
Все электрооборудование, включая электропроводку, должно быть смонтировано таким образом, чтобы облегчить его функционирование, осмотр и обслуживание, а также доступ к местам его присоединения. Такие возможности не должны значительно ухудшаться при установке электрооборудования в оболочках или встроенных шкафах.
514.1 Общие положения
Для указания назначения распределительного устройства и устройства управления должны применять таблички или другие подходящие средства идентификации электрооборудования.
В случаях, когда функционирование распределительного устройства и устройства управления находится вне поля зрения оператора и может стать источником опасности, следует устанавливать в поле зрения оператора подходящие сигнальные устройства, отвечающие соответствующим стандартам МЭК 60073 и МЭК 60447.
514.2 Электропроводка
Электропроводка должна иметь идентифицирующую маркировку, обеспечивающую проведение контроля, испытаний, ремонта или замены.
514.3 Маркировка нейтрального и защитного проводников
514.3.1. Идентификация отдельных нейтральных и защитных проводников должна соответствовать МЭК 60446.
514.3.2 PEN-проводники, если они изолированы, должны быть маркированы одним из следующих цветов:
- зеленым/желтым по всей длине с дополнительной светло-голубой маркировкой концов, или
- светло-голубым по всей длине с дополнительной зеленой/желтой маркировкой концов.
Примечание. Способ маркировки выбирают национальные комитеты.
514.4 Защитные аппараты
Защитные аппараты должны быть установлены и обозначены таким образом, чтобы защищаемые цепи можно было легко распознать; для этой цели удобно группировать их на распределительных щитах.
514.5 Схемы
514.5.1. В проектной и технической документации в соответствии с МЭК 61346-1 и МЭК 61082 должны быть представлены схемы электроснабжения, диаграммы, таблицы с целью указания:
- типа и состава цепей (точки присоединения электроприемников, число и тип проводников, тип электропроводки);
- характеристик, необходимых для обозначения аппаратов, выполняющих функции защиты, отделения, коммутации и их расположения.
Для простых установок вышеуказанная информация может быть дана в виде таблицы.
514.5.2 Применяемые символы должны быть выбраны по МЭК 60617-DB.
515. Предотвращение вредного взаимного воздействия
515.1. Электрооборудование должно быть выбрано и смонтировано таким образом, чтобы избежать любого вредного воздействия между электроустановкой и любыми неэлектрическими установками.
Электрооборудование, поставляемое без рам, не должны устанавливать на поверхности здания, если не выполнены следующие требования:
- предотвращен перенос напряжения на здание;
- выполнена противопожарная изоляция между оборудованием и горючей поверхностью здания.
Если поверхность здания неметаллическая и негорючая, никаких дополнительных мер не требуется. Если условие не выполняется, то эти требования могут быть обеспечены одним из следующих способов:
- если поверхность здания металлическая, она должна быть соединена с защитным проводом PE или с проводником системы уравнивания потенциалов электроустановки в соответствии с 413.1.6 МЭК 60364-4-41 и МЭК 60364-5-54;
- если поверхность здания горючая, электрооборудование должно быть отделено от нее соответствующим промежуточным слоем изоляционного материала, имеющего индекс горючести FHI в соответствии с МЭК 60707.
515.2. Если электрооборудование, работающее на различных видах токов или напряжений, собрано в общем устройстве (распределительный щит, ячейка распределительного устройства, пульт управления или шкаф), то электрооборудование, работающее на одном виде тока или напряжения, должно быть эффективно отделено от другого электрооборудования во избежание взаимного вредного воздействия.
515.3 Электромагнитная совместимость
515.3.1 Выбор уровней помехозащищенности и излучения
Уровни помехозащищенности электрооборудования должны быть выбраны с учетом электромагнитных воздействий (см. таблицу 51A), которые могут иметь место, когда электрооборудование смонтировано и подключено для эксплуатации, с учетом ожидаемого уровня периодичности обслуживания, необходимого для эксплуатации.
515.3.1.2. Электрооборудование должно быть выбрано с достаточно низкими уровнями излучения, не вызывающими электромагнитных помех, оказывающих воздействие на другое оборудование внутри и вне зданий через электрические цепи и по воздуху. Если необходимо, должны быть установлены средства подавления помех, чтобы свести к минимуму излучение (см. МЭК 60364-4-44).
Примечание. Техника и оборудование должны соответствовать стандартам [1] - [7] и стандартам Технического комитета 77 (стандарты серии МЭК 61000).
516. Меры, связанные с токами в защитных проводниках
Для обеспечения безопасности и нормальной эксплуатации токи утечки, генерируемые электрическим оборудованием при нормальных условиях эксплуатации, должны быть совместимыми с конструкцией электроустановок.
Допустимые токи утечки для оборудования, указанные в 7.5.2 МЭК 61140 и приведенные в Приложении E, принимаются при отсутствии информации от изготовителя.
1. Для раздела 516, ток защитного проводника — ток, который течет в защитном проводнике, когда оборудование исправно и работает нормально.
2. Для предотвращения нежелательного отключения устройств из-за токов в защитных проводниках, см. 531.2.1.3 МЭК 60364-5-54.
3. Монтажная организация должна сообщить владельцу установки, какое оборудование предпочтительнее, согласно информации изготовителя относительно значения токов в защитных проводниках.
Оборудование с низкими значениями токов должно быть выбрано так, чтобы избежать нежелательных срабатываний.
4. Для усиленных защитных проводников, см. 543.7 МЭК 60364-5-54.
516.1 Трансформатор
В электроустановке могут быть приняты меры по ограничению токов в защитных проводниках путем питания отдельных частей от отдельной обмотки трансформатора.
516.2 Сигнальные системы
Использование любого рабочего проводника вместе с защитным проводником в качестве обратного провода для сигнализации не допускается.
Примечание. Для применения постоянного тока в обратных проводниках, см. требования МЭК 60364-5-54 (пункт 543.5.1).
КРАТКИЙ ПЕРЕЧЕНЬ ВНЕШНИХ ВОЗДЕЙСТВИЙ
ВЗАИМОСВЯЗЬ МЕЖДУ ТЕМПЕРАТУРОЙ, ОТНОСИТЕЛЬНОЙ И АБСОЛЮТНОЙ ВЛАЖНОСТЬЮ ВОЗДУХА
Настоящее Приложение содержит климатограммы для каждого класса условий, демонстрирующих взаимозависимость между температурой, абсолютной и относительной влажностью воздуха в координатах кривой абсолютной влажности и линиями температуры и относительной влажности.
Что касается температуры воздуха, климатограммы демонстрируют возможные максимальные температурные различия в местах установки, определяемых конкретным классом.
Что касается влажности, климатограммы содержат только совокупность значений относительной влажности в сочетании с каждым значением температуры, имеющихся в диапазонах, принадлежащих данному классу. Взаимозависимость как температуры, так и влажности определяют значениями абсолютной влажности, имеющимися в диапазонах данного класса.
Как указано в примечаниях к таблице 51A, предельные значения, к примеру, высокой температуры и высокой относительной влажности, установленные для класса, обычно не встречаются в сочетании друг с другом. Как правило, верхнее значение температуры воздуха сочетается с минимальным значением относительной влажности.
Исключения из этого правила можно встретить для классов AB1, AB2, и AB3, где каждое значение установленной относительной влажности в соответствующих пределах может сочетаться с максимальным значением температуры воздуха. Этот факт должен рассматриваться в сочетании с минимальным значением высокой абсолютной влажности для предельного значения высокой температуры воздуха этих классов.
Для пояснения ситуации в приведенной ниже таблице для каждого класса указаны наибольшие значения температуры воздуха, которые могут быть, а также наибольшие значения относительной влажности воздуха для данного класса. При более высоком, чем приведено в таблице B1, значении температуры относительная влажность будет ниже, т.е. ниже предельного значения для класса.
Промежуточное значение относительной влажности воздуха при определенном значении температуры воздуха в пределах температурного диапазона класса может быть определено как точка, в которой кривая постоянной абсолютной влажности воздуха пересекается с прямыми линиями температуры и относительной влажности воздуха соответственно.
Должно быть выбрано изделие, предназначенное для условий установки, определяемых классом AB6. Для нахождения относительной влажности, которую изделие должно выдержать, например, при 40 °C, следует двигаться по вертикальной линии для температуры 40 °C на климатограмме для класса AB6 до точки, в которой эта линия пересекается с кривой для 35 г/м3 абсолютной влажности воздуха, которая является предельным значением максимальной абсолютной влажности этого класса. Прочертив горизонтальную линию от этой точки до шкалы относительной влажности воздуха, получим значение 67% относительной влажности воздуха.
Применяя этот метод, можно найти любую другую комбинацию внутри класса, например, для класса AB6 при установленном для него предельном значении максимальной температуры воздуха 60 °C получаем значение относительной влажности 27%.
Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры
КЛАССИФИКАЦИЯ МЕХАНИЧЕСКИХ ВОЗДЕЙСТВИЙ ПО МЭК 60364-3
Тип спектра L — продолжительность = 22 мс;
Тип спектра I — продолжительность = 11 мс;
Тип спектра II — продолжительность = 6 мс
Рисунок C.1. Спектральная модель реакции на удар
(максимальные значения спектра первого
порядка реакции на удар)
| Категория внешнего фактора | Климатические условия | Химически и механически активные вещества a |
| I | AB5 | AF2/AE1 |
| 3K3 | 3C2/3S1 | |
| II | AB4 | |\overline{AF2}/\overline{AE}|4 |
| 3K5, но верхнее значение температуры воздуха ограничено 40 °C | 3C1/3S2 | |
| III | AB7 | AF2/AE5 |
| 3K6 | 3C2/3S3 | |
| IV | AB8 | AF3/AE6 |
| 4K3 | 3C3/3S4 | |
| a Первая строка в каждом поле показывает обозначение класса согласно таблице 51A. Вторая строка показывает обозначение класса согласно МЭК 60721-3-0. Примечание. Внешние макрофакторы — среда помещения в здании или другом месте, в котором оборудование установлено или эксплуатируется. | ||
Как дополнительная информация к пункту 516 МЭК 61140 определяет токи утечки и их пределы следующим образом.
Примечание. Пункты 7.5.2 - 7.5.2.5 воспроизведены непосредственно из МЭК 61140.
7.5.2 Токи утечки
В электроустановке и в электрооборудовании должны быть приняты меры, предотвращающие чрезмерные токи утечки, нарушающие безопасность или нормальную эксплуатацию электрической установки. Совместимость должна быть обеспечена для токов всех частот как со стороны электрического питания, так и для токов, создаваемых оборудованием.
7.5.2.1 Требования для предотвращения чрезмерных токов утечки в электроприемниках
Для электрооборудования, которое вызывает токи утечки при нормальных режимах эксплуатации, требуется, чтобы ток утечки не нарушал условия нормальной эксплуатации и был совместимым с защитными мерами. Требования раздела 7.5 МЭК 61140 относятся к оборудованию, предназначенному для подключения питания через розетку, для непосредственного подключения и для стационарного оборудования.
7.5.2.2 Максимальное значение тока утечки переменного тока в электрооборудовании
Примечание. Метод измерения тока в защитном проводнике, с учетом высокочастотных составляющих, дающий оценку в соответствии с [9], находится в стадии рассмотрения в ТК 108.
Измерения должны проводить на оборудовании сразу после поставки.
На оборудование с номинальной частотой 50 или 60 Гц распространяют следующие ограничения:
a) Для подключаемого через вилку электрооборудования, с одно- или многофазными вилками и розетками, с номинальным током 32А и менее, предельные значения приведены в приложении B МЭК 61140.
b) Для электрооборудования для непосредственного подключения и для стационарного оборудования, не имеющего специальных мер для защитного проводника, или подключаемого через вилку электрооборудования, с одно- или многофазными вилками и розетками с номинальным током более 32А, предельные значения приведены в приложении B МЭК 61140.
c) Для электрооборудования для непосредственного подключения, с усиленным защитным проводником согласно 7.5.2.4 МЭК 61140, в стандартах по линии соответствующих комитетов должны быть указаны максимальные значения тока утечки, который не должен превышать 5% номинального значения фазного тока.
Однако комитеты должны учитывать то, что в целях защиты в установке могут быть установлены выключатели дифференциального тока (ВДТ), в этом случае ток утечки должен быть совместим с защитными мерами. В качестве альтернативы можно использовать трансформатор с отдельной обмоткой или простое разделение.
7.5.2.3 Ток утечки постоянного тока
При нормальной эксплуатации оборудование переменного тока не должно генерировать ток утечки с составляющей постоянного тока, который может влиять на надлежащее функционирование ВДТ или на другое оборудование.
Примечание. Требования, связанные с токами короткого замыкания с составляющей постоянного тока, находятся в стадии рассмотрения.
7.5.2.4. Указания по подключению оборудования к цепям с усиленными защитными проводниками для токов утечки, превышающих 10 мА
В электрооборудовании должно быть обеспечено следующее:
- зажим, предназначенный для присоединения защитного проводника, должен обеспечивать присоединение проводника сечением не менее 10 мм2 по меди или 16 мм2 по алюминию;
7.5.2.5 Информация
Для оборудования, предназначенного для непосредственного соединения с усиленным защитным проводником, значение тока утечки должно быть указано изготовителем в его документации и в инструкции по монтажу в соответствии с требованиями 7.5.3.2 МЭК 61140.
ЗНАЧЕНИЯ МАКСИМАЛЬНО ДОПУСТИМОГО ТОКА УТЕЧКИ ПЕРЕМЕННОГО
ТОКА ДЛЯ СЛУЧАЕВ 7.5.2.2 a) И 7.5.2.2 b) МЭК 61140
7.5.2.6 Значения максимально допустимого тока утечки переменного тока для случаев 7.5.2.2 a) и 7.5.2.2 b)
Значения максимально допустимого тока утечки переменного тока предназначены для рассмотрения комитетами с целью предотвращения чрезмерных токов утечки и обеспечения координации электрооборудования и защитных мер в пределах электрической установки.
Комитеты рекомендуют применять самые низкие значения тока утечки.
Комитеты должны представлять, что принятие ограничений, не превышающих значения, приведенных ниже, поможет избежать нежелательного отключения ВДТ в большинстве случаев.
Значения для подключенного электрооборудования, оснащенного одно- или многофазными вилками и розетками, с номинальным током 32А и менее
| Номинальный ток оборудования | Максимальный ток утечки |
|---|---|
| <= 4 А | 2 мА |
| > 4 А, но <= 10 А | 0,5 мА/А |
| > 10 А | 5 мА |
Значения для электрооборудования для непосредственного подключения и стационарного оборудования, не имеющего специальных мер для защитного проводника или оснащенного одно- или многофазными вилками и розетками, с номинальным током более 32А
| Номинальный ток оборудования | Максимальный ток утечки |
|---|---|
| <= 7 А | 3,5 мА |
| > 7 А, но <= 20 А | 0,5 мА/А |
| > 20 А | 10 мА |
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ
СТАНДАРТОВ ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ
РОССИЙСКОЙ ФЕДЕРАЦИИ (И ДЕЙСТВУЮЩИМ В ЭТОМ
КАЧЕСТВЕ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ)
| Обозначение ссылочных международных стандартов | Степень соответствия | Обозначение и наименование соответствующих национальных стандартов |
| МЭК 60068-2-11:1981 | MOD | ГОСТ 28207-89 (МЭК 68-2-11-81) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ka: Соляной туман |
| МЭК 60073:1996 | IDT | ГОСТ Р МЭК 60073-2000 «Интерфейс человекомашинный. Маркировка и обозначение органов управления и контрольных устройств. Правила кодирования информации» |
| МЭК 60079 (все части) | - | <*> |
| МЭК 60255-22-1:1988 | - | <*> |
| МЭК 60364-1:2001 | MOD | ГОСТ Р 50571.1-2009 (МЭК 60364-1:2005) Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения |
| МЭК 60364-4-41:2001 | IDT | ГОСТ Р 50571.3-2009 (МЭК 60364-4-41-2005) Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током |
| МЭК 60364-4-42:2001 | IDT | ГОСТ Р 50571.4.42-2012/МЭК 60364-4-42:2010 Электроустановки низковольтные. Часть 4-42. Требования по обеспечению безопасности. Защита от тепловых воздействий |
| МЭК 60364-4-44:2001 | MOD | ГОСТ Р 50571-4-44-2011 (МЭК 60364-4-44:2007) Электроустановки низковольтные. Часть 4-44. Требования по обеспечению безопасности. Защита от отклонений напряжения и электромагнитных помех |
| МЭК 60364-5-52:2001 | IDT | ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009 Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки |
| МЭК 60364-5-54 | IDT | ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов |
| МЭК 60446:1999 | - | <*> |
| МЭК 60447:1993 IDT | ||
| ГОСТ Р МЭК 60447-2000 Интерфейс человекомашинный. Принципы приведения в действие | МЭК 60529:1989 | MOD |
| ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP) | МЭК 60617-DB:2001 | - |
| <*> | МЭК 60707:1999 | - |
| <*> | МЭК 60721-3-0:1984 | - |
| <*> | МЭК 60721-3-3:1994 | - |
| <*> | МЭК 60721-3-4:1995 | - |
| <*> | МЭК 60884-1:2002 | - |
| ГОСТ Р 51322.1-2011 (МЭК 60884-1:2006) Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний | МЭК 61000-2 (все части) | - |
| МЭК 61000-2-2:1990 | - | |
| <*> | МЭК 61000-2-5:1995 | MOD |
| ГОСТ Р 51317.2.5-2000 (МЭК 61000-2-5-95) Совместимость технических средств электромагнитная. Электромагнитная обстановка. Классификация электромагнитных помех в местах размещения технических средств | МЭК 61000-4-2:1995 | MOD |
| ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний | МЭК 61000-4-3:2002 | - |
| ГОСТ 30804.4.3-2013 (IEC 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний | МЭК 61000-4-4:1995 | MOD |
| ГОСТ Р 51317.4.4-2007 (МЭК 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний | МЭК 61000-4-6:1996 | MOD |
| ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний | МЭК 61000-4-8:1993 | - |
| <*> | МЭК 61000-4-12:1995 | MOD |
| ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95) Совместимость технических средств электромагнитная. Устойчивость к колебательным затухающим помехам. Требования и методы испытаний | МЭК 61024-1:1990 | - |
| ГОСТ Р МЭК 62305-1-2010 Менеджмент риска. Защита от молнии. Часть 1. Общие принципы | МЭК 61082 (все части) | - |
| <*> | МЭК 61140:2001 | - |
| ГОСТ IEC 61140-2012 Защита от поражения электрическим током. Общие положения безопасности установок и оборудования | МЭК 61346-1:1996 | - |
| <*> | <*> Соответствующий стандарт отсутствует. | |
| Примечание. В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT — идентичные стандарты; - MOD — модифицированные стандарты. | ||
