ГОСТ IEC 60332-1-1-2011. Межгосударственный стандарт. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-1. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Испытательное оборудование
(введен в действие Приказом Росстандарта от 13.12.2011 № 1425-ст)
(ред. от 06.05.2016)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 № 55). Документ включен в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимых для применения и исполнения Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и осуществления оценки соответствия (Распоряжение Правительства РФ от 10.03.2009 № 304-р). Изменение № 1 введено в действие Приказом Росстандарта от 06.05.2016 № 291-ст с 1 сентября 2016 года.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 12176-89"]:::rst click n0 "https://bukva.ai/docs/gost-12176-89" "ГОСТ 12176-89. Кабели, провода и шнуры. Методы проверки на нераспространение горения (утв. Постановлением Госстандарта СССР от 16.10.1989 N 3096)" n1["ГОСТ Р МЭК 332-1-96"]:::doc click n1 "https://bukva.ai/docs/prikaz-17-24-1996" "ГОСТ Р МЭК 332-1-96. Государственный стандарт Российской Федерации. Испытания кабелей на нераспространение горения. Испытание одиночного вертикально расположенного... (принят и вве" n2["ГОСТ Р МЭК 60332-1-1-2007"]:::rst click n2 "https://bukva.ai/docs/gost-r-mek-60332-1-1-2007" "ГОСТ Р МЭК 60332-1-1-2007. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-1. Испытание на нераспространение горения одиночного вертикально рас" n3["ГОСТ IEC 60332-1-1-2011"]:::doc click n3 "https://bukva.ai/docs/gost-iec-60332-1-1-2011" "ГОСТ IEC 60332-1-1-2011. Межгосударственный стандарт. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-1. Испытание на нераспространение горения" n2 --> n3 n1 --> n2 n0 --> n2 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 13 декабря 2011 г. № 1425-ст
ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКИХ И ОПТИЧЕСКИХ КАБЕЛЕЙ В УСЛОВИЯХ ВОЗДЕЙСТВИЯ ПЛАМЕНИ
ИСПЫТАНИЕ НА НЕРАСПРОСТРАНЕНИЕ ГОРЕНИЯ ОДИНОЧНОГО ВЕРТИКАЛЬНО РАСПОЛОЖЕННОГО ИЗОЛИРОВАННОГО ПРОВОДА ИЛИ КАБЕЛЯ. ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ
Tests on electric and optical fibre cables under fire conditions. Part 1-1. Test for vertical flame propagation for a single insulated wire or cable. Apparatus
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» («ВНИИНМАШ»).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 29 ноября 2011 г. № 40).
За принятие стандарта проголосовали:
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1425-ст межгосударственный стандарт ГОСТ IEC 60332-1-1-2011 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60332-1-1:2004. Tests on electric and optical fibre cables under fire conditions — Part 1-1: Test for vertical flame propagation for a single insulated wire or cable — Apparatus (Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-1. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Испытательное оборудование).
Перевод с английского языка (en).
Степень соответствия — идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60332-1-1-2007.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты». Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты».
1. Область применения
Настоящий стандарт устанавливает требования к испытательному оборудованию, применяемому при проведении испытания на нераспространение горения одиночного вертикально расположенного электрического изолированного провода или кабеля или оптического кабеля в условиях воздействия пламени.
Порядок проведения испытания и рекомендуемые требования по оценке его результатов (приложение А) приведены в IEC 60332-1-2.
2. Нормативные ссылки
В настоящем стандарте использована ссылка на следующий международный стандарт:
IEC 60695-11-2:2003 Fire hazard testing — Part 11-2: Test flames — 1 kW nominal pre-mixed flame — Apparatus, confirmatory test arrangement and guidance (Испытания на пожарную опасность. Часть 11-2. Испытательное пламя. Пламя, образуемое источником номинальной мощностью 1 кВт при сгорании предварительно подготовленной смеси. Испытательное оборудование, расположение горелки при испытании, руководство).
3. Термины и определения
3.1. Источник зажигания (ignition source): источник энергии, вызывающий горение.
4. Испытательное оборудование
4.1. Составные части оборудования
Испытательное оборудование состоит из следующих частей:
a) металлической камеры (4.2);
b) источника зажигания (4.3);
c) помещения для испытания (4.4).
4.2. Металлическая камера

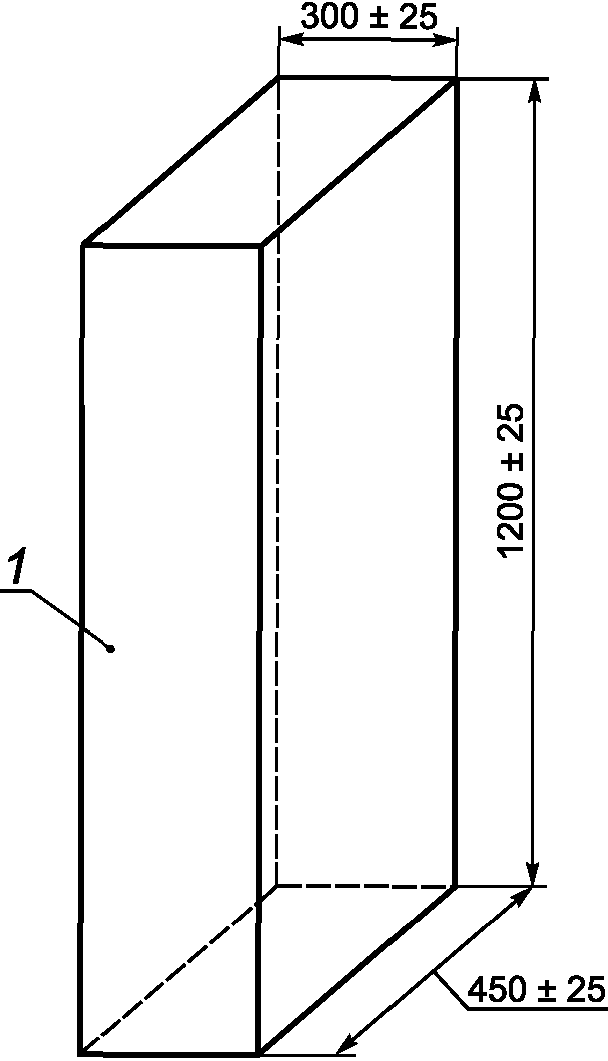

Используют металлическую камеру (рисунок 1) без передней стенки высотой (1200 +/- 25) мм, шириной (300 +/- 25) мм и глубиной (450 +/- 25) мм. Верх и дно камеры должны быть закрытыми.
(все остальные стороны закрыты)
Рисунок 1. Испытательное оборудование — металлическая камера
4.3. Источник зажигания
Источник зажигания должен соответствовать требованиям IEC 60695-11-2 (в котором приведен также метод проверки и регулирования пламени), за исключением того, что в горелке в качестве топлива должен использоваться технический пропан, более 95%.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 06.05.2016 № 291-ст)
Примечание. В IEC 60695-11-2 имеется ссылка на IEC 60695-2-4/0, требования которого должны быть учтены.
<*> Сноска исключена с 1 сентября 2016 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 06.05.2016 № 291-ст.
4.4. Помещение для испытания
Испытательную камеру и источник зажигания размещают в помещении, в котором нет сквозняков, но имеются системы удаления токсичных газов, выделяемых при горении. В помещении, где проводят испытание, должна поддерживаться температура (23 +/- 10) °C.
Примечание 1. Если в качестве закрытого помещения без сквозняков используют обычный вытяжной шкаф, то он должен иметь устройство отключения, позволяющее работать при выключенном вытяжном вентиляторе. Некоторые вытяжные шкафы не оборудуют таким устройством.
Примечание 2. При проведении испытания в вытяжном шкафу рекомендуются следующие операции, обеспечивающие безопасность работы:
a) выключить вытяжной вентилятор, наглухо закрыть выходное отверстие;
b) опустить переднюю дверцу вытяжного шкафа, оставив такой зазор, чтобы можно было установить горелку в требуемом положении;
c) убедиться в безопасности работы оператора;
d) не перемещать дверцу вытяжного шкафа во время испытания;
e) в конце испытания перед открытием дверцы вытяжной шкаф следует полностью проветрить.
СТАНДАРТОВ ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ
| Обозначение и наименование ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
| IEC 60695-11-2:2003. Испытания на пожарную опасность. Часть 11-2. Испытательное пламя. Пламя, образуемое источником номинальной мощностью 1 кВт при сгорании предварительно подготовленной смеси. Испытательное оборудование, расположение горелки при испытании, руководство | - | <*> |
| <*> Соответствующий межгосударственный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. | ||
БИБЛИОГРАФИЯ
IEC 60332-1-2:2004 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-2.
Испытание на нераспространение горения одиночного
вертикально расположенного изолированного провода
или кабеля. Проведение испытания при воздействии
пламенем газовой горелки мощностью 1 кВт
с предварительным смешением газов
(IEC 60332-1-2:2004. Tests on electric and
optical fibre cables under fire conditions -
Part 1-2: Test for vertical flame propagation for
a single insulated wire or cable - Procedure for
1 kW premixed flame)
IEC 60695-2-4/0:1991 <*> Испытания на пожарную опасность. Раздел 4/лист 0.
Испытания диффузионным пламенем и пламенем,
образуемым при сгорании предварительно
приготовленной смеси (IEC 60695-2-4/0. Fire
hazard testing - Part 2: Test methods - Section
4/Sheet 0: Diffusion type and premixed type flame
test methods).
<*> Стандарт IEC 60695 находится в процессе перенумерации своих частей и разделов. Ожидается, что стандарт IEC 60695-2-4/0 будет иметь номер IEC 60695-11-1.
