ГОСТ 948-2016. Межгосударственный стандарт. Перемычки железобетонные для зданий с кирпичными стенами. Технические условия

(введен в действие Приказом Росстандарта от 20.10.2016 № 1440-ст)

(ред. от 19.02.2025)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 948-76"]:::rst
  n1["ГОСТ 948-84"]:::rst
  click n1 "https://bukva.ai/docs/gost-948-84" "ГОСТ 948-84. Перемычки железобетонные для зданий с кирпичными стенами. Технические условия (утв. Постановлением Госстроя СССР от 28.11.1984 N 193)"
  n2["ГОСТ 948-2016"]:::doc
  click n2 "https://bukva.ai/docs/gost-948-2016" "ГОСТ 948-2016. Межгосударственный стандарт. Перемычки железобетонные для зданий с кирпичными стенами. Технические условия (введен в действие Приказом Росстандарта от 20.10.2016 N 1"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

МКС 91.080.40

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 мая 2016 г. № 88-П)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2016 г. № 1440-ст межгосударственный стандарт ГОСТ 948-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.

5 ВЗАМЕН 948-84

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт устанавливает типы, основные параметры и размеры железобетонных перемычек, общие технические требования к ним.

Настоящий стандарт распространяется на железобетонные перемычки, изготовляемые из тяжелого бетона и предназначенные для перекрытия проемов в кирпичных стенах зданий различного назначения.

Допускается применение перемычек для перекрытия проемов в стенах из искусственных и природных камней.

Перемычки, предназначенные для эксплуатации в условиях воздействия агрессивной среды, а также в зданиях с расчетной сейсмичностью 7 баллов и более, должны удовлетворять дополнительным требованиям, установленным проектной документацией здания в соответствии с требованиями действующих нормативных документов <*>, указанным в заказе на изготовление перемычек.

<> В Российской Федерации действует СП 14.13330.2014 «СНиП II-7-81 Строительство в сейсмических районах».

Требования настоящего стандарта следует учитывать при разработке нормативных документов и рабочей документации на железобетонные перемычки конкретных типов.

2 Нормативные ссылки

(раздел 2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

ГОСТ 6727 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ 7473 Смеси бетонные. Технические условия

ГОСТ 8829 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости

ГОСТ 10060 Бетоны. Методы определения морозостойкости

ГОСТ 10180 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 12730.0 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости

ГОСТ 12730.3 Бетоны. Метод определения водопоглощения

ГОСТ 12730.5 Бетоны. Методы определения водонепроницаемости

ГОСТ 13015 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 14098 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры

ГОСТ 17624 Бетоны. Ультразвуковой метод определения прочности

ГОСТ 17625 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры

ГОСТ 18105 Бетоны. Правила контроля и оценки прочности

ГОСТ 22362 Конструкции железобетонные. Методы измерения силы натяжения арматуры

ГОСТ 22690 Бетоны. Определение прочности механическими методами неразрушающего контроля

ГОСТ 22904 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры

ГОСТ 23009 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

3.1 перемычка: Конструктивный элемент — балка, перекрывающий оконный или дверной проемы в стене и воспринимающий нагрузку от вышерасположенной конструкции.

3.2 перемычка железобетонная: Железобетонная балка, применяемая для перекрытия оконного или дверного проемов в стене и воспринимающая нагрузку от вышерасположенной конструкции.

4 Типы, основные параметры и размеры

4.1 Перемычки подразделяют на следующие типы:

ПРБ — брусковые, шириной до 250 мм включительно (см. рисунок 1);

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

ПРП — плитные, шириной более 250 мм (см. рисунок 2);

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

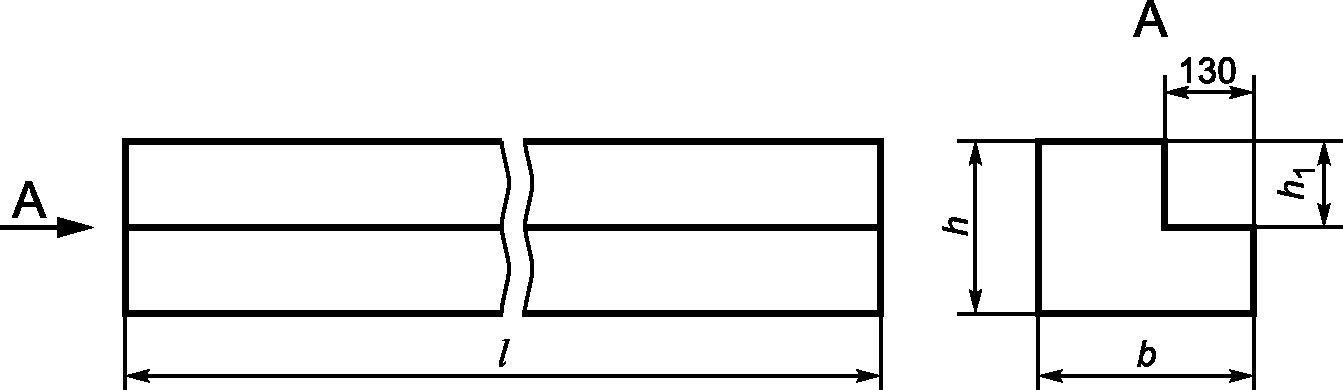

ПРГ — балочные, с четвертью для опирания или примыкания плит перекрытий (см. рисунок 3);

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

ПРФ — фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более (см. рисунок 4).

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

4.2 Форма, размеры и показатели материалоемкости (расход бетона) перемычек для стен из кирпича толщиной 65 мм должны соответствовать:

типа ПРБ — указанным на рисунке 1 и в таблице 1;

« ПРП — » « » 2 « » « 2;»

« ПРГ — » « » 3 « » « 3;»

« ПРФ — » « » 4 « » « 4.»

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

4.3 Форма, размеры и показатели материалоемкости (расход бетона) перемычек для стен из кирпича толщиной 88 мм должны соответствовать:

типа ПРБ — указанным на рисунке 1 и в таблице 5;

« ПРП — » « » 2 « » « 6;»

« ПРФ — » « » 4 « » « 7.»

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

4.4 Перемычки типов ПРБ и ПРП допускается изготовлять с технологическим уклоном боковых и торцевых граней. В этом случае размеры нижней грани перемычки могут быть меньше соответствующих размеров верхней грани: длина — до 20 мм, ширина — до 8 мм (см. рисунки 1 и 2).

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

4.5 Марки бетона по морозостойкости перемычек назначают в зависимости от значений расчетных зимних температур наружного воздуха в районе строительства согласно указаниям таблицы А.1 приложения А.

Таблица 1

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

Таблица 4

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

Таблица 5

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

Таблица 7

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

Примечания к таблицам 1 - 7

1 Значения показателей расхода стали и расчетной нагрузки справочные и приведены для определения сметной стоимости изделия.

2 Исключено с 01.06.2025. - Изменение № 1, введенное в действие Приказом Росстандарта от 19.02.2025 № 77-ст.

3 Расчетная нагрузка на перемычку приведена с учетом собственного веса перемычки.

4 Расход стали на предварительно напряженную перемычку приведен для условной длины стержней напрягаемой арматуры, равной длине перемычки. Этот расход стали следует уточнить с учетом действительной длины напрягаемой арматуры, принимаемой в зависимости от способа натяжения арматуры и конструкции захватных устройств.

5 Исключено с 01.06.2025. - Изменение № 1, введенное в действие Приказом Росстандарта от 19.02.2025 № 77-ст.

6 Масса перемычек приведена для перемычек из тяжелого бетона средней плотности 2500 кг/м3.

4.6 Из перемычек типов ПРБ и ПРП, предусмотренных в двух вариантах армирования (с напрягаемой и ненапрягаемой продольной арматурой), следует применять преимущественно предварительно напряженные.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

4.7 Перемычки изготовляют со строповочными отверстиями диаметром 30 мм, предусмотренными для подъема и монтажа перемычек с применением специальных захватных устройств, или с монтажными петлями.

В случаях, предусмотренных проектной документацией здания с расчетной сейсмичностью 7 баллов и более, перемычки могут иметь выпуски арматуры и закладные изделия.

4.8 Перемычки обозначают марками в соответствии с требованиями ГОСТ 23009. Марка состоит из трех буквенно-цифровых групп. При необходимости допускается включать четвертую группу.

Схема условного обозначения перемычек приведена на рисунке 5.

                 - наличие в перемычках монтажных петель, выпусков
                 арматуры и закладных изделий, обозначаемое строчными
                 буквами;
                 - дополнительные характеристики, обеспечивающие
                 долговечность перемычек в условиях эксплуатации:

                 а) стойкость к воздействию агрессивной среды;

                 б) сейсмостойкость;

                 в) стойкость к воздействию повышенных и высоких
                 температур

Рисунок 5 — Схема условного обозначения перемычек

Первая группа содержит буквы, обозначающие тип изделия:

• ПР — перемычка;
• ПРБ — то же, брусковая;
• ПРП — то же, плитная;
• ПРГ — то же, балочная;
• ПРФ — то же, фасадная.

Во второй группе приводят:

• обозначение поперечного сечения перемычки;
• длину перемычки в дециметрах (значение округляют до целого числа).

В третьей группе приводят:

• значение расчетной нагрузки на перемычку в килоньютонах на метр (округляют до целого числа);
• класс арматуры;
• вид бетона (в случае, если он отличается от тяжелого).

В четвертой группе, при необходимости, указывают:

• наличие в перемычках монтажных петель, выпусков арматуры и закладных изделий, обозначаемое строчными буквами (например, «а» — наличие в брусковых перемычках анкерных выпусков для крепления балконных плит; «п» — наличие в брусковых перемычках монтажных петель);
• дополнительные характеристики, обеспечивающие долговечность перемычек в условиях эксплуатации.

Например, для перемычек зданий с расчетной сейсмичностью 7 баллов и выше указывают стойкость к сейсмическим воздействиям, обозначаемую прописной буквой С; для перемычек, применяемых в условиях воздействия агрессивных сред, — характеристики степени плотности бетона (П — повышенной плотности, О — особо плотный).

Примеры условных обозначений (марок):

Перемычка ПРБ, поперечное сечение № 5 (по таблице 1), длина 2460 мм, расчетная нагрузка 37,27 кН/м, с монтажными петлями:

ПРБ 5.25-37п

Перемычка ПРП, поперечное сечение № 8 (по таблице 6), длина 1810 мм, расчетная нагрузка 70,61 кН/м, с напрягаемой арматурой класса А800:

ПРП 8.18-71-А800

Перемычка ПРБ, поперечное сечение № 10 (по таблице 5), длина 2070 мм, расчетная нагрузка 27,46 кН/м, с анкерными выпусками для крепления балконных плит, с монтажными петлями:

ПРБ 10.21-27-ап

Перемычка ПРФ, поперечное сечение № 5 (по таблице 7), длина 1940 мм, расчетная нагрузка 5,88 кН/м:

ПРФ 5.19-6.

(п. 4.8 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

5 Технические требования

5.1 Перемычки следует изготовлять в соответствии с требованиями настоящего стандарта и технической документации, утвержденной в установленном порядке, а также по типовой проектной документации [1] - [12].

5.2 Перемычки должны удовлетворять требованиям ГОСТ 13015 по следующим параметрам:

• заводская готовность;
• прочность, жесткость и трещиностойкость;
• показатели фактической прочности бетона (в проектном возрасте, передаточной и отпускной);
• морозостойкость бетона;
• качество материалов, применяемых для приготовления бетона;
• бетон, а также материалы для приготовления бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции;
• форма и размеры арматурных и закладных изделий и их положение в перемычке;
• марки сталей для арматурных и закладных изделий, в том числе для монтажных петель;
• отклонение толщины защитного слоя бетона до арматуры;
• защита от коррозии;
• применение форм для изготовления перемычек.

5.3 Несущая способность конкретной перемычки зависит от класса напрягаемой арматуры, вида и класса бетона и определяется по действующим на период применения нормативным документам.

5.4 Перемычки следует изготовлять из тяжелого бетона (средней плотности более 2200 до 2500 кг/м3 включительно) по ГОСТ 26633 классов по прочности на сжатие, указанных в проектной документации на эти перемычки.

Бетонные смеси для изготовления изделий должны соответствовать требованиям ГОСТ 7473.

5.5 Нормируемая передаточная прочность бетона перемычек с напрягаемой арматурой должна составлять 70% класса бетона по прочности на сжатие. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой передаточной прочности.

5.6 Нормируемая отпускная прочность бетона перемычек должна составлять (в процентах от класса бетона по прочности на сжатие):

• 70 — при поставке перемычек в теплый период года,
• 90 — при поставке перемычек в холодный период года.

5.7 В качестве напрягаемой продольной арматуры перемычек следует применять арматурную сталь классов Ап600, А800, А1000 по ГОСТ 34028.

(п. 5.7 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

5.8 В качестве ненапрягаемой продольной арматуры перемычек следует применять:

• арматурную сталь классов А400, А500, А600 по ГОСТ 34028;
• арматурную проволоку классов В500, Вр500 по ГОСТ 6727.

(п. 5.8 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

5.9 Поперечную арматуру следует выполнять из горячекатаной арматурной стали классов А240, А400, А500 по ГОСТ 34028 или арматурной проволоки классов В500, Вр500 по ГОСТ 6727.

(п. 5.9 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

5.10 Натяжение напрягаемой арматуры следует производить электротермическим или механическим способом на упоры.

5.11 Значения напряжений в напрягаемой арматуре, контролируемые по окончании натяжения ее на упоры, должны соответствовать значениям, приведенным в проектной документации на перемычки.

Значения фактических отклонений напряжений в напрягаемой арматуре, МПа (кгс/см2), не должны превышать при натяжении механическим способом 5%, а при натяжении электротермическим способом — значения

30 + 360/l₁(300 + 3600/l₁),

где l1 — длина натягиваемого стержня (расстояние между наружными гранями упоров), м.

5.12 Значения действительных отклонений геометрических параметров перемычек не должны превышать предельных, указанных в таблице 8.

Таблица 8

мм

5.13 Установлены следующие категории бетонных поверхностей перемычки:

А₃ - нижней и боковых поверхностей;

А₇ - остальных поверхностей.

Требования к качеству поверхностей и внешнему виду перемычек — по ГОСТ 13015.

5.14 В бетоне перемычек, поставляемых потребителю, трещины не допускаются, за исключением:

• усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;
• трещин от обжатия бетона в предварительно напряженных перемычках, ширина которых не должна превышать значений, указанных в проектной документации на эти перемычки.

6 Правила приемки и комплектность

6.1 Приемку перемычек следует производить партиями в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

6.2 Приемку перемычек по показателям их прочности, жесткости и трещиностойкости бетона, по морозостойкости бетона, а также по водонепроницаемости и водопоглощению бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует производить по результатам периодических испытаний.

6.3 Приемку перемычек по показателям прочности бетона (классу бетона по прочности на сжатие, передаточной и отпускной прочности), соответствия арматурных и закладных изделий проектной документации, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин, категории бетонной поверхности следует производить по результатам приемо-сдаточных испытаний и контроля.

6.4 В случае, если при проверке будет установлено, что фактическая отпускная прочность бетона ниже требуемой отпускной прочности, поставку перемычек потребителю следует производить после достижения бетоном прочности, соответствующей классу бетона по прочности на сжатие.

6.5 Приемку перемычек по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности, ширины раскрытия технологических трещин следует осуществлять по результатам одноступенчатого выборочного контроля.

7 Методы контроля и испытаний

7.1 Контроль и оценку прочности, жесткости и трещиностойкости перемычек следует осуществлять по ГОСТ 8829.

Испытания перемычек нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить по достижении бетоном прочности, соответствующей его классу по прочности на сжатие.

7.2 Прочность бетона перемычек следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях по ГОСТ 18105.

При испытании перемычек неразрушающими методами фактическую передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690, а также другими методами, предусмотренными стандартами на методы испытания бетона.

7.3 Морозостойкость бетона следует определять по ГОСТ 10060 на серии образцов, изготовленных из бетонной смеси рабочего состава.

7.4 Водонепроницаемость бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.

7.5 Водопоглощение бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, следует определять по ГОСТ 12730.0 и ГОСТ 12730.3 на серии образцов, изготовленных из бетонной смеси рабочего состава.

7.6 Методы контроля и испытаний арматурных и закладных изделий — по ГОСТ 14098.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

7.7 Измерение напряжений в напрягаемой арматуре, контролируемых по окончании натяжения, следует проводить по ГОСТ 22362.

7.8 Методы контроля и испытаний исходных сырьевых материалов, применяемых для изготовления перемычек, должны соответствовать установленным стандартами или техническими условиями на эти материалы.

7.9 Размеры, отклонение от прямолинейности, качество бетонных поверхностей и внешний вид перемычек следует проверять методами, установленными ГОСТ 13015.

7.10 Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625, ГОСТ 22904.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

8 Маркировка, транспортирование и хранение

8.1 Маркировка

8.1.1 Маркировку перемычек следует производить по требованиям ГОСТ 13015.

8.1.2 Маркировочные надписи и знаки наносят на торцевой или верхней сторонах каждой перемычки. На торцевой стороне перемычек, имеющих строповочные отверстия (вместо монтажных петель), должен быть нанесен монтажный знак «Верх изделия» по ГОСТ 13015.

Допускается по согласованию изготовителя с потребителем и проектной организацией — автором проекта конкретного здания вместо марок наносить на перемычки их сокращенные условные обозначения, принятые в проектной документации конкретного здания.

8.1.3 Требования к документу о качестве перемычек, поставляемых потребителю, — по ГОСТ 13015.

Дополнительно в документе о качестве перемычек должна быть приведена марка бетона по морозостойкости, а для перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, — водонепроницаемость и водопоглощение бетона (если эти показатели оговорены в заказе на изготовление перемычек).

8.2 Транспортирование и хранение

8.2.1 Транспортировать и хранить перемычки следует в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

8.2.2 Перемычки следует транспортировать и хранить в контейнерах рассортированными по маркам и уложенными в рабочем положении.

Допускается транспортировать и хранить перемычки уложенными в штабели без контейнеров.

8.2.3 Высота штабеля перемычек должна быть не более 2 м.

8.2.4 Подкладки и прокладки между рядами перемычек должны быть толщиной не менее 25 мм и расположены по вертикали одна над другой на расстоянии 200 — 250 мм от торца перемычки.

8.2.5 Подъем, погрузку и разгрузку перемычек следует производить пакетами краном с помощью специальных грузозахватных приспособлений, а отдельных перемычек — захватом за монтажные петли или предусмотренные строповочные отверстия.

8.2.6 При транспортировании перемычки следует укладывать в транспортные средства в рабочем положении, продольной осью по направлению движения транспорта.

Приложение А (обязательное)

МАРКИ БЕТОНА ПЕРЕМЫЧЕК ПО МОРОЗОСТОЙКОСТИ

(приложение А в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 19.02.2025 № 77-ст)

Таблица А.1
