ГОСТ 9059-69. Межгосударственный стандарт. Втулки к Г-образным прихватам. Конструкция

(введен в действие Постановлением Госстандарта СССР от 13.06.1969 № 680)

(ред. от 01.04.1989)

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВТУЛКИ К Г-ОБРАЗНЫМ ПРИХВАТАМ

МКС 25.060.20

Взамен

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена

1 июля 1970 года

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1029

Издание (ноябрь 2004 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80, 7-89).

Настоящий стандарт распространяется на втулки к Г-образным прихватам, предназначенным для станочных приспособлений.

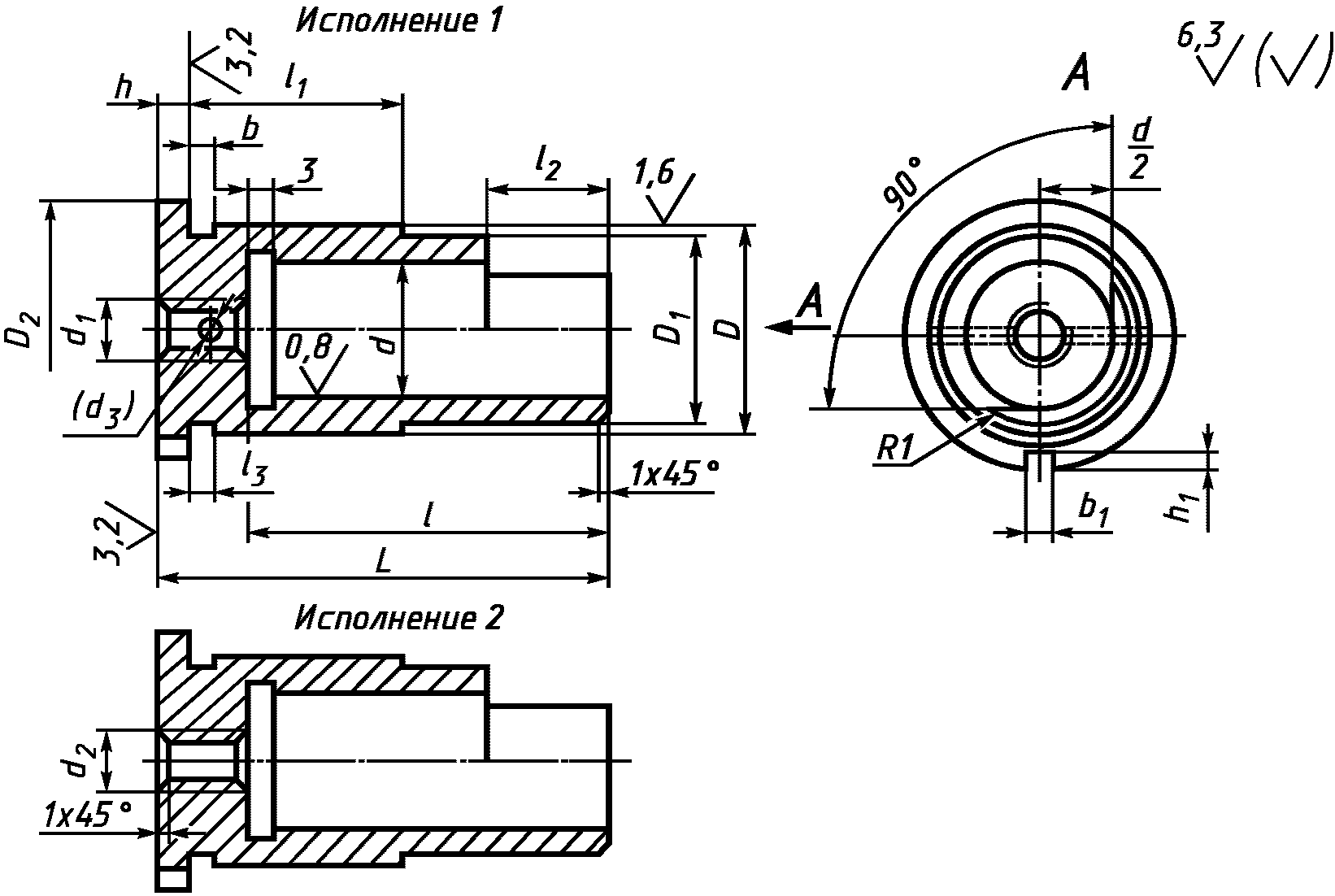

1. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

Примечание. Размер в скобках — после сборки. Отверстие d₃ под штифт развернуть с полем допуска К7.

Размеры в мм

Обозначение втулок	Применяемость	Исполнение	d Н8	l	L	D n6	D1	D2	d1	d2	d3	l1	l2	l3	b	b1	h	h1	Масса, кг \approx
7030-0451		1	16	30	40	22	21,5	28	М6	-	2	22	12	2	3	4	3	2,5	0,065
0452		2							-	6,6	-			-					0,064
0453		1		38	48				М6	-	2		14	2					0,074
0454		2							-	6,6	-			-					0,073
0455		1	20		50	28	27,5	36	М8	-	3	28		3			4	3,5	0,134
0456		2							-	9,0	-			-					0,133
0457		1		48	60				М8	-	3		16	3					0,151
0458		2							-	9,0	-			-					0,150
0459		1	25		63	36	35,5	45	М10	-	3	36	18	3			5		0,283
0460		2							-	11,0	-			-					0,280
0461		1		60	75				М10	-	3		20	3					0,324
0462		2							-	11,0	-			-					0,322
0463		1	32		78	45	44,5	55	М12	-	4	45	22	3		5	6	4,0	0,503
0464		2							-	13,0	-			-					0,500
0465		1		75	92				М12	-	4		26	3					0,589
0466		2							-	13,0	-			-					0,587
0467		1	36		95	50	49,0	60	М16	-	5	50	28	3				4,5	0,732
0468		2							-	17,0	-			-					0,728
0469		1		95	115				М16	-	5		32	3					0,850
0470		2							-	17,0	-			-					0,846
0471		1	40	90		55	54,0	70	М20	-	6	60	34	5	5	6	8	5,5	1,088
0472		2							-	22,0	-			-					1,073
0473		1		105	135				М20	-	6		38	5					1,270
0474		2							-	22,0	-			-					1,251
0475		1	50		140	70	69,0	85	М24	-	6	80		5					2,264
0476		2							-	26,0	-			-					2,232
0477		1		125	160				М24	-	6		42	5					2,511
7030-0478		2							-	26,0	-			-					2,479

Пример условного обозначения втулки к Г-образному прихвату исполнения 1, размерами d = 16 мм, l = 30 мм:

Втулка 7030-0451 ГОСТ 9059-69

(Измененная редакция, Изм. № 1, 2).

2. Материал — сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость — 31,5 ... 36,5 HRCэ.

4. Неуказанные предельные отклонения размеров: Н14, h14, \pm \frac{t_{2}}{2} .

(Измененная редакция, Изм. № 1, 2).

5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6Н по ГОСТ 16093-81.

(Измененная редакция, Изм. № 2).

6. Размеры фасок для резьбы — по ГОСТ 10549-80.

---
