ГОСТ 9047-69*. Болты Г-образные. Конструкции

Государственный комитет СССР по стандартам · № ГОСТ 9047-69*Действующий акт

(утв. Постановление Госстандарта СССР от 13.06.1969 № 680)

(ред. от 01.04.1989)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 9047-59"]:::rst
  n1["ГОСТ 9047-69*"]:::doc
  click n1 "https://bukva.ai/docs/gost-9047-69" "ГОСТ 9047-69*. Болты Г-образные. Конструкции (утв. Постановление Госстандарта СССР от 13.06.1969 N 680)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 13 июня 1969 г. № 680

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ Г-ОБРАЗНЫЕ

КОНСТРУКЦИЯ

Hook bolts. Construction

ГОСТ 9047-69*

Группа Г27
7002-0690

Взамен ГОСТ 9047-59

Дата введения
1 июля 1970 года

  • Переиздание (декабрь 1998 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80, 7-89).

Настоящий стандарт распространяется на Г-образные болты, предназначенные для станочных приспособлений.

1. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в таблице.

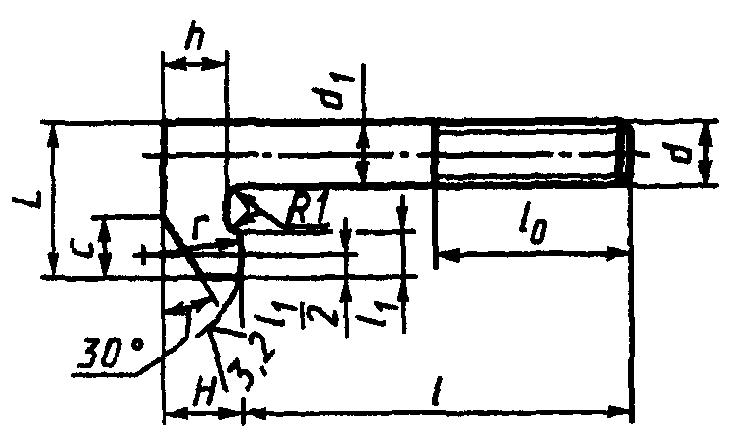

Исполнение 1

рис. 1

Исполнение 2

рис. 2

<*> Размер для справок.

Размеры в мм

Обозначение болтаПрименяемостьdlHВLd 1hl 0l 1rсМасса, кг ~
Исполнение 1Исполнение 2Номин.Пред. откл.Исполнение 1Исполнение 1
7002-06917002-0860М625+/- 0,88616662061060,010
06920861320,012
06930862400,013
06940863500,016
0695086460+/- 1,50,019
06960865М832+/- 0,810820882580,021
06970866400,024
06980867500,028
0699086860+/- 1,50,032
07000869700,036
07010870800,040
07020871М1040+/- 0,81210251010308100,040
07030872500,046
0704087360+/- 1,50,052
07050874700,059
07060875800,065
07070876900,071
070808771000,077
07090878М1250+/- 0,81612321214401016120,077
0710087960+/- 1,50,086
07110880700,095
07120881800,104
07130882900,113
071408831000,122
071508841100,131
071608851250,144
07170886М1660+/- 1,820164016185012140,168
07180887700,184
07190888800,199
07200889900,215
072108901000,231
072208911100,247
072308921250,271
07240893140+/- 2,00,294
072508941600,326
07260895М2070+/- 1,825205020221620160,322
07270896800,346
07280897900,371
072908981000,396
073008991100,420
073109001250,457
07320901140+/- 2,00,494
07330902160600,543
073409031800,592
073509042000,641
07360905М2480+/- 1,828246024252025200,520
07370906900,556
073809071000,592
073909081100,628
074009091250,682
07410910140+/- 2,00,736
07420911160700,808
074309121800,880
074409132000,952
074509142201,024
07460915М30100+/- 1,83230703028220,946
074709161101,001
074809171251,084
07490918140+/- 2,01,168
07500919160801,278
075109201801,389
075209212001,498
07530922220+/- 2,51,608
075409232501,773
07550924М36125+/- 1,84036803636100251,681
07560925140+/- 2,01,801
075709261601,961
075809271802,121
075909282002,281
07600929220+/- 2,52,441
076109302502,680
7002-07627002-09312802,920

2. Материал — сталь марки 45 по ГОСТ 1050-88. Для исполнения 2 — сталь горячекатаная круглая обычной точности прокатки В по ГОСТ 2590-71. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали 45.

(Измененная редакция, Изм. № 2).

Пример условного обозначения Г-образного болта исполнения 1 размерами d = М6, l = 25 мм:

Болт 7002-0691 ГОСТ 9047-69

(Измененная редакция, Изм. № 1, 2).

3. Твердость — 34,5 ... 39,5 HRC_{\text{э}} .

4. Неуказанные предельные отклонения размеров: hl4, \pm \frac{t_{2}}{2} .

(Измененная редакция, Изм. № 1, 2).

5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6g по ГОСТ 16093-81.

(Измененная редакция, Изм. № 2).

6. Размеры сбегов и фасок для резьбы — по ГОСТ 10549-80.

7. (Исключен, Изм. № 1).

8. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению с потребителем допускается применение защитных покрытий других видов.

9. Остальные технические требования — по ГОСТ 1759.0-87.

10. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии болтов одного типоразмера.

11. Пример применения Г-образных болтов указан в Приложении.

(Введен дополнительно, Изм. № 2).

Приложение
Справочное

ПРИМЕР ПРИМЕНЕНИЯ Г-ОБРАЗНЫХ БОЛТОВ

рис. 3
