Введен в действие

Постановлением Государственного комитета стандартов

Совета Министров СССР
от 29 декабря 1975 г. № 4062

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЧАСТИ СОЕДИНИТЕЛЬНЫЕ СТАЛЬНЫЕ С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ
ДЛЯ ТРУБОПРОВОДОВ P = 1,6 МПа. СГОНЫ

ОСНОВНЫЕ РАЗМЕРЫ

Pipe steel connections with cylindrical thread
for pipelines P = 1,6 MPa. Adapter couplings.
Basic dimensions

ГОСТ 8969-75

Группа В62

МКС 23.040.40

Взамен
ГОСТ 8969-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 29.12.75 № 4062 дата введения установлена

1 января 1977 года

Ограничение срока действия снято Постановлением Госстандарта СССР от 30.10.91 № 1676

Переиздание. Сентябрь 2010 г.

1. Настоящий стандарт распространяется на стальные сгоны с цинковым покрытием и без покрытия с цилиндрической резьбой, служащие для соединения водогазопроводных труб, с применением уплотнителя, в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.) при температуре проводимой среды не выше 175 °C и давлении P = 1,6 МПа.

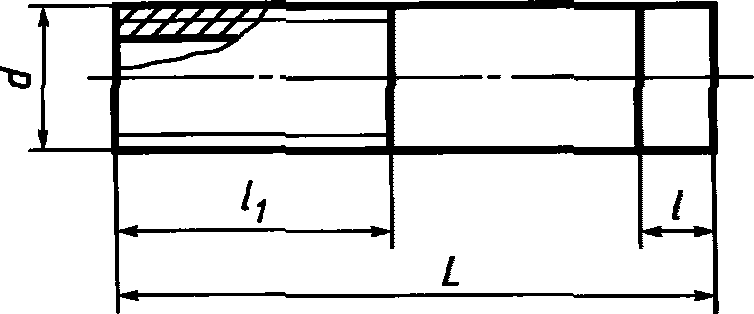

2. Основные размеры сгонов должны соответствовать указанным на чертеже и в таблице.

рис. 1

Условный проход Dу, мм	Резьба d	l	l1		L	Масса без покрытия, кг
		l	номин.	пред. откл.	L
		мм
8	1/4» трубы	7,0	38	+5	80	0,04
10	3/8» трубы	8,0	42		90	0,062
15	1/2» трубы	9,0	40		110	0,094
20	3/4» трубы	10,5	45		110	0,134
25	1» трубы	11,0	50		130	0,243
32	11/4» трубы	13,0	55		130	0,336
40	11/2» трубы	15,0	60		150	0,463
50	2» трубы	17,0	65		150	0,608
(65)	21/2» трубы	19,5	75		170	1,027
(80)	3» трубы	22,0	85		180	1,229

Примечания:

1. Сгоны с Dу, указанными в скобках, изготавливаются по требованию потребителя.

2. По требованию потребителя длина резьбы может быть уменьшена.

Примеры условных обозначений

Сгона без покрытия с Dу = 40 мм:

Сгон 40 ГОСТ 8969-75

То же, с цинковым покрытием:

Сгон 40 — Ц ГОСТ 8969-75

3. Сгоны изготавливают в соответствии с требованиями ГОСТ 8965-75 из труб по ГОСТ 3262-75 и ГОСТ 10704-91.

4. Сбег резьбы — по ГОСТ 10549-80.
