ГОСТ 8921-69. Межгосударственный стандарт. Гайки с шарнирной рукояткой. Конструкция
(введен Постановлением Госстандарта СССР от 13.06.1969 № 680)
(ред. от 20.04.1989)
от 13 июня 1969 г. № 680
Дата введения
с 1 июля 1970 года
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена с 01.07.1970.
Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.1989 № 1027.
Издание (февраль 2005 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80, 7-89).
Настоящий стандарт распространяется на гайки с шарнирной рукояткой, предназначенные для станочных приспособлений.
1. КОНСТРУКЦИЯ И РАЗМЕРЫ ГАЕК С ШАРНИРНОЙ РУКОЯТКОЙ

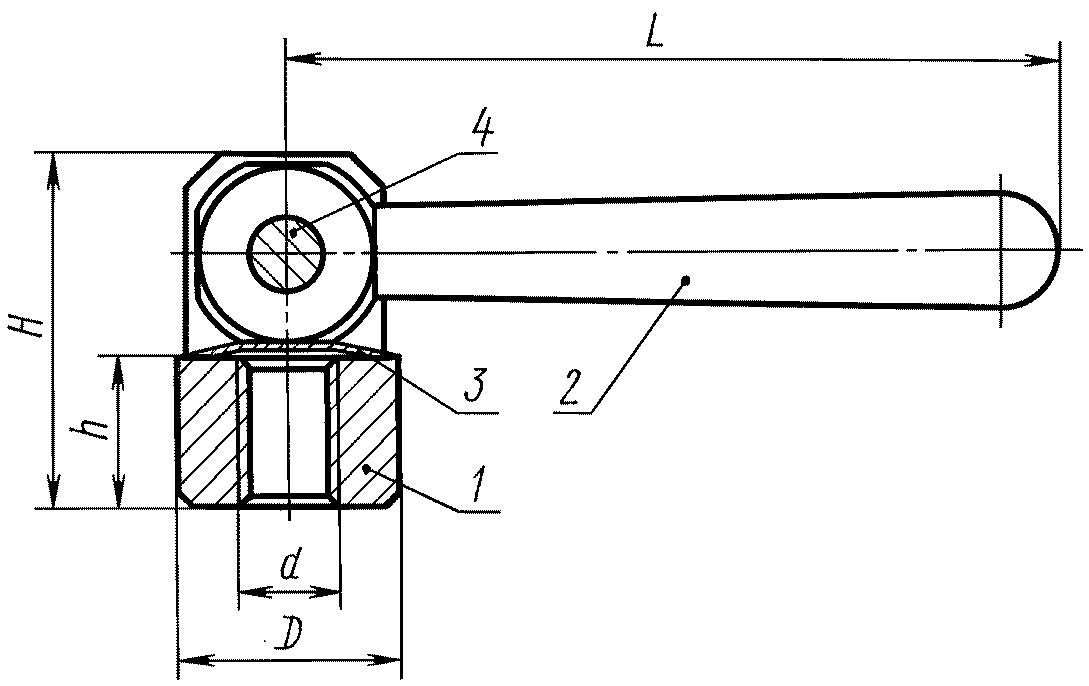

1.1. Конструкция и размеры гаек должны соответствовать указанным на черт. 1 и в табл. 1.
| Обозначение гаек | Применяемость | d | H | D | L | h | Масса, кг ~= | Дет. 1 Гайка | Дет. 2 Рукоятка | Дет. 3 Пружина | Дет. 4 Штифт по ГОСТ 3128-70 |
| Количество | |||||||||||
| 1 | 1 | 1 | 1 | ||||||||
| Обозначение деталей | |||||||||||
| 7003-0341 | М6 | 28 | 16 | 63 | 12 | 0,065 | 7003-0341/001 | 7003-0341/002 | 7003-0341/003 | 5m6 х 16 | |
| 7003-0342 | М8 | 32 | 18 | 16 | 0,079 | 7003-0342/001 | |||||
| 7003-0343 | М10 | 40 | 20 | 80 | 20 | 0,137 | 7003-0343/001 | 7003-0343/002 | 7003-0343/003 | 6m6 х 18 | |
| 7003-0344 | М12 | 50 | 25 | 100 | 25 | 0,256 | 7003-0344/001 | 7003-0344/002 | 7003-0344/003 | 8m6 х 22 | |
| 7003-0345 | М16 | 60 | 32 | 125 | 28 | 0,499 | 7003-0345/001 | 7003-0345/002 | 7003-0345/003 | 10m6 х 30 | |
| 7003-0346 | М20 | 70 | 40 | 160 | 32 | 0,960 | 7003-0346/001 | 7003-0346/002 | 7003-0346/003 | 12m6 х 36 | |
Пример условного обозначения гайки с шарнирной рукояткой размером d = M6:
1.2. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.

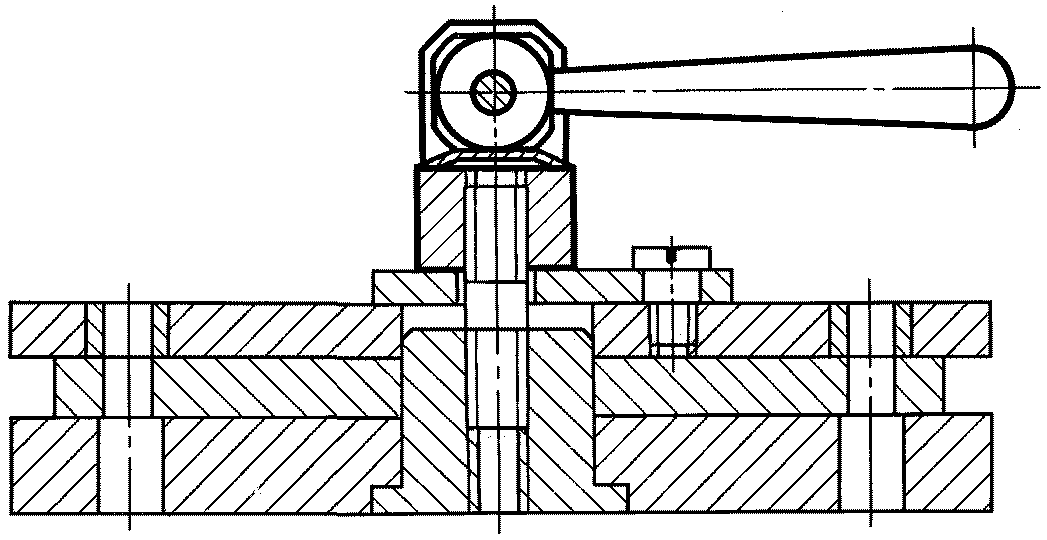

1.3. Пример применения гаек с шарнирной рукояткой указан в Приложении.
(Введен дополнительно, Изм. № 2).
2. КОНСТРУКЦИЯ И РАЗМЕРЫ ГАЙКИ (дет. 1)

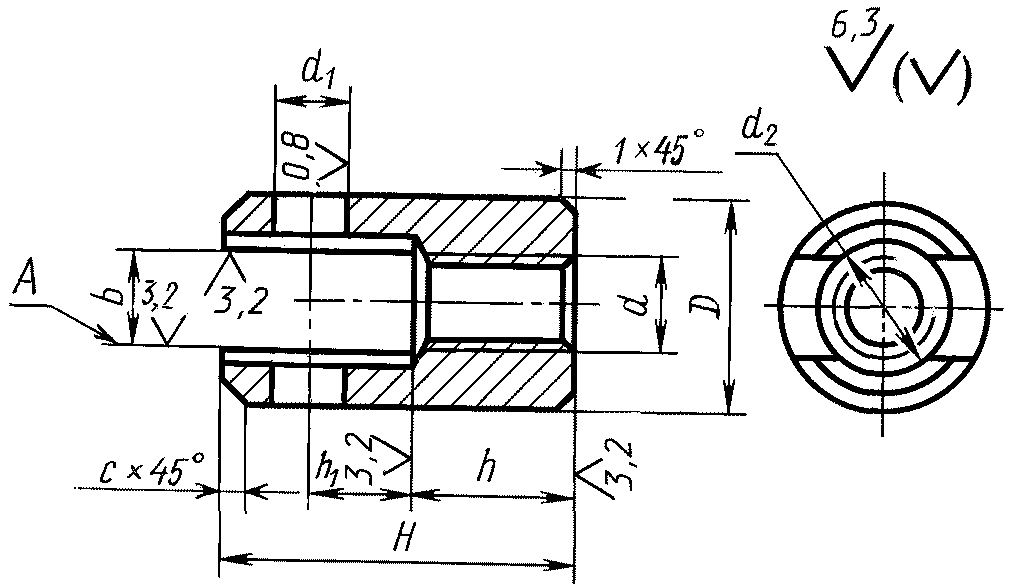

2.1. Конструкция и размеры гайки должны соответствовать указанным на черт. 2 и в табл. 2.
| Обозначение гаек | d | H | D | b Н11 | d 1 К7 | d 2 | h | h 1 -0,1 | c | Масса, кг ~= |
|---|---|---|---|---|---|---|---|---|---|---|
| 7003-0341/001 | М6 | 28 | 16 | 8 | 5 | 10,2 | 12 | 8,6 | 2 | 0,024 |
| 7003-0342/001 | М8 | 32 | 18 | 8 | 5 | 10,2 | 16 | 8,6 | 2 | 0,038 |
| 7003-0343/001 | М10 | 40 | 20 | 10 | 6 | 12,2 | 20 | 10,6 | 3 | 0,054 |
| 7003-0344/001 | М12 | 50 | 25 | 12 | 8 | 14,25 | 25 | 13,3 | 3 | 0,110 |
| 7003-0345/001 | М16 | 60 | 32 | 16 | 10 | 18,25 | 28 | 16,5 | 4 | 0,201 |
| 7003-0346/001 | М20 | 70 | 40 | 20 | 12 | 22,25 | 32 | 21,5 | 4 | 0,354 |
(Измененная редакция, Изм. № 1, 2).
2.2. Материал — сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
2.3 Твердость — 30... 35 HRC.
2.4. Неуказанные предельные отклонения размеров: Н14, h14, \pm \frac{t_{2}}{2} .
(Измененная редакция, Изм. № 2).
2.5. Предельное отклонение от перпендикулярности оси отверстия d_{1} к поверхности А — не более 0,05 мм.
2.6. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6Н по ГОСТ 16093-81.
(Измененная редакция, Изм. № 2).
2.7 Размеры фасок для резьбы — по ГОСТ 10549-80.
2.9. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
Пример условного обозначения гайки размером d = М6:
(Измененная редакция, Изм. № 2).
3. КОНСТРУКЦИЯ И РАЗМЕРЫ РУКОЯТКИ (дет. 2)

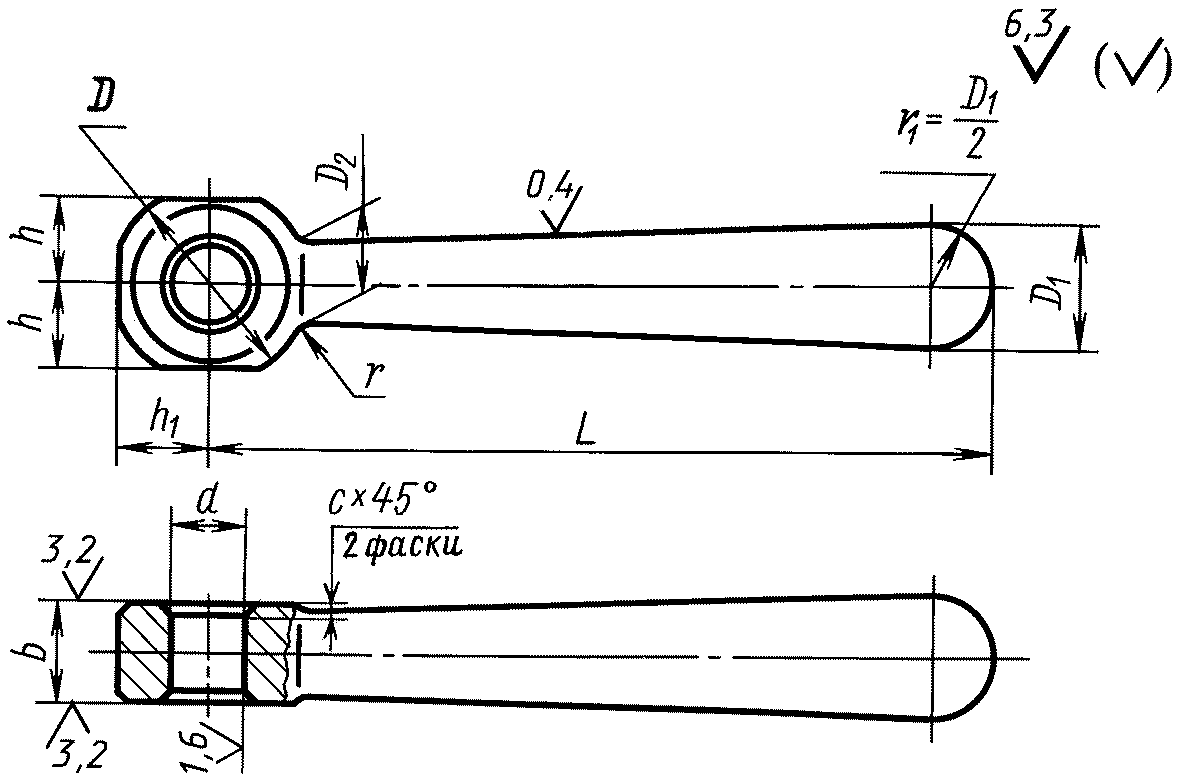

3.1. Конструкция и размеры рукоятки должны соответствовать указанным на черт. 3 и в табл. 3.
| Обозначение рукояток | b d11 | L | D | D 1 | D 2 ~= | d D11 | h | h 1 -0,1 | c | r | Масса, кг ~= |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7003-0341/002 | 8 | 63 | 16 | 10 | 7 | 5 | 7 | 7,2 | 0,6 | 1,6 | 0,038 |
| 7003-0343/002 | 10 | 80 | 20 | 13 | 9 | 6 | 9 | 9,2 | 0,6 | 1,6 | 0,075 |
| 7003-0344/002 | 12 | 100 | 25 | 16 | 11 | 8 | 11 | 11,2 | 0,6 | 2,5 | 0,136 |
| 7003-0345/002 | 16 | 125 | 32 | 20 | 14 | 10 | 14 | 14,3 | 1,0 | 2,5 | 0,267 |
| 7003-0346/002 | 20 | 160 | 40 | 25 | 18 | 12 | 18 | 18,3 | 1,0 | 4,0 | 0,570 |
Пример условного обозначения рукоятки размером b = 8 мм:
(Измененная редакция, Изм. № 1, 2).
3.2. Материал — сталь марки 45 по ГОСТ 1050-88. Рекомендуется изготовлять рукоятки из заготовок по ГОСТ 3055-69.
3.3 Твердость — 35... 40 HRC.
3.4. Неуказанные предельные отклонения размеров: h14, \pm \frac{t_{2}}{2} .
(Измененная редакция, Изм. № 2).
3.5. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
4. КОНСТРУКЦИЯ И РАЗМЕРЫ ПРУЖИНЫ (дет. 3)

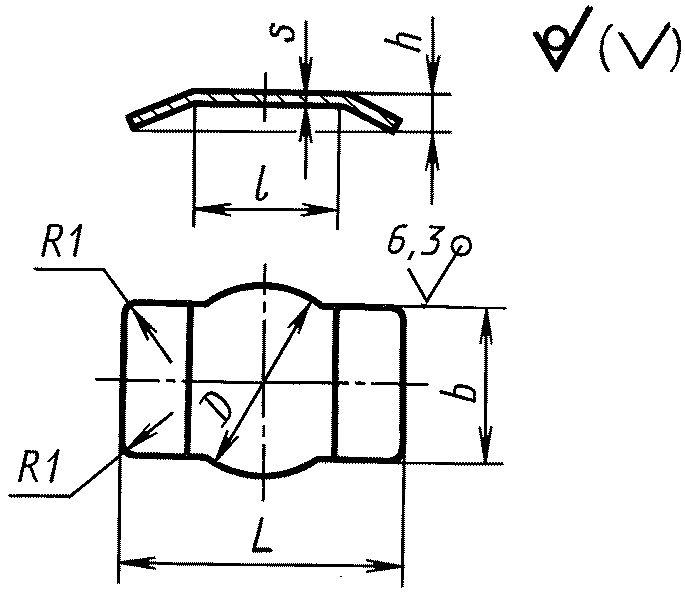

4.1. Конструкция и размеры пружины должны соответствовать указанным на черт. 4 и в табл. 4.
| Обозначение пружин | D | L | s | b | h | l | Масса, кг ~= |
|---|---|---|---|---|---|---|---|
| 7003-0341/003 | 10 | 16 | 0,4 | 7,8 | 1,6 | 8 | 0,0004 |
| 7003-0343/003 | 12 | 19 | 0,4 | 9,8 | 1,6 | 9 | 0,0006 |
| 7003-0344/003 | 14 | 22 | 0,5 | 11,8 | 2,3 | 10 | 0,0015 |
| 7003-0345/003 | 18 | 27 | 0,6 | 15,8 | 2,5 | 13 | 0,0025 |
| 7003-0346/003 | 22 | 35 | 0,8 | 19,8 | 3,5 | 15 | 0,0045 |
Пример условного обозначения пружины размером D = 10 мм:
(Измененная редакция, Изм. № 1, 2).
4.2. Материал: лента стальная пружинная ЗП-Ч по ГОСТ 21996-76, из стали марки У7А по ГОСТ 1435-74. Допускается замена материала на сталь других марок с механическими свойствами не ниже, чем у стали марки У7А.
4.3 Твердость — 50... 55 HRC.
4.4. Неуказанные предельные отклонения размеров: h14, \pm \frac{t_{2}}{2} .
(Измененная редакция, Изм. № 1, 2).
4.5. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
Справочное
