ГОСТ 8691-73 (ИСО 5019-1-84, ИСО 5019-2-84, ИСО 5019-5-84). Межгосударственный стандарт. Изделия огнеупорные общего назначения. Форма и размеры

(утв. Постановлением Госстандарта СССР от 15.06.1973 № 1486)

(ред. от 01.04.1992)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 8691-58"]:::rst
  n1["ГОСТ 8691-73"]:::rst
  click n1 "https://bukva.ai/docs/gost-8691-73" "ГОСТ 8691-73. Межгосударственный стандарт. Изделия огнеупорные общего назначения. Форма и размеры (утв. Постановлением Госстандарта СССР от 15.06.1973 N 1486)"
  n2["ГОСТ 8691-2018"]:::doc
  click n2 "https://bukva.ai/docs/standart-gost-8691-2018" "ГОСТ 8691-2018. Межгосударственный стандарт. Изделия огнеупорные общего назначения. Форма и размеры (введен в действие Приказом Росстандарта от 18.09.2018 N 611-ст)"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

ОКП 15 0000

МКС 81.080

Дата введения 1 января 1975 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 15.06.73 № 1486.

3. Стандарт соответствует международному стандарту ИСО 5019-1-84 в части размера 230 х 114 х 64.

4. Стандарт унифицирован с БДС 4749-72.

5. ВЗАМЕН ГОСТ 8691-58.

7. Постановлением Госстандарта от 15.04.1992 № 395 снято ограничение срока действия.

8. ИЗДАНИЕ (июль 2005 г.) с Изменениями № 1, 2, 3, 4, утвержденными в ноябре 1977 г., в августе 1984 г., в мае 1989 г., в апреле 1992 г. (ИУС 11-77, 11-84, 8-89, 7-92).

Настоящий стандарт распространяется на огнеупорные изделия общего назначения, применяемые для кладки различных тепловых агрегатов.

Дополнительные требования, отражающие потребности народного хозяйства (ИСО 5019-1-84, ИСО 5019-2-84, ИСО 5019-5-84), набраны курсивом.

(Измененная редакция, Изм. № 3, 4).

1. МАРКИ

1.1. Огнеупорные изделия общего назначения изготовляются марок, указанных в табл. 1.

Таблица 1

(Измененная редакция, Изм. № 4).

2. ФОРМА И РАЗМЕРЫ

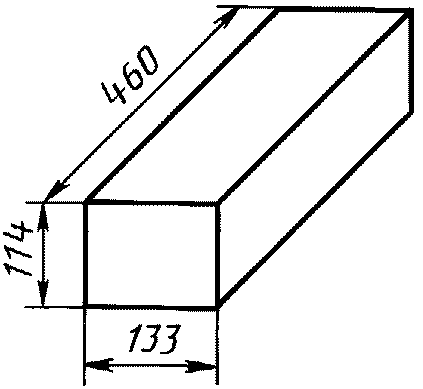

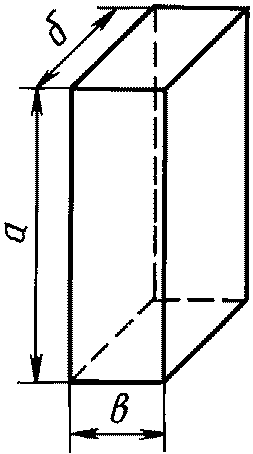

2.1. Форма и размеры изделий должны соответствовать требованиям, указанным на черт. 1 - 26 и в табл. 2 - 27.

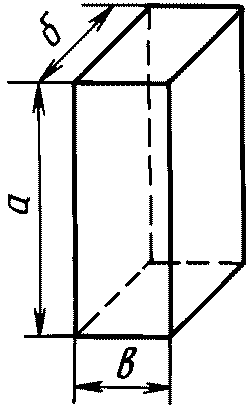

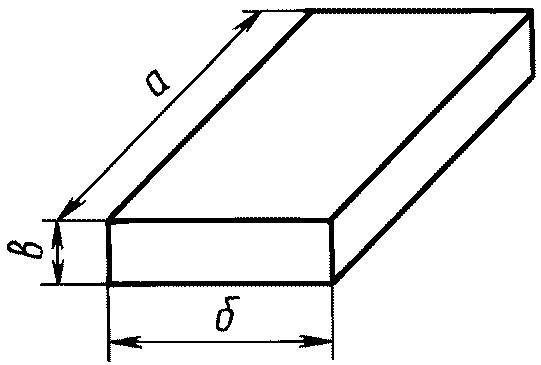

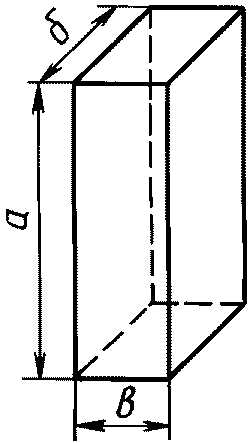

Размеры прямоугольного огнеупорного кирпича (прямой, лещадка, плитка) приведены в табл. 2а; размеры огнеупорного сводового кирпича — в табл. 12а.

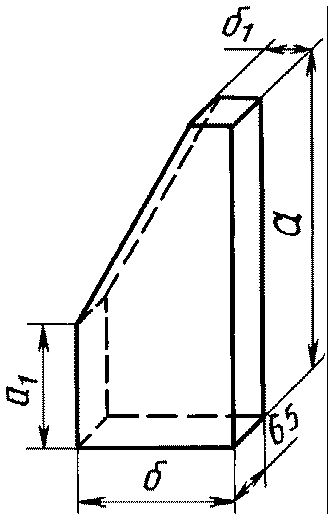

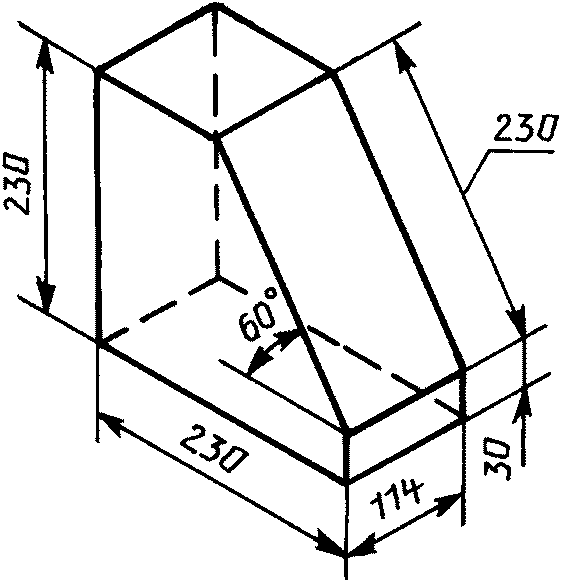

Пятовый кирпич для применения с кирпичом горизонтального ряда кладки высотой 64 мм и высотой 76 мм — на черт. 9а и 9б.

Примечания:

1. Динасовые изделия номеров 1 и 2 не изготовляются.

2. Шамотно-каолиновые легковесные изделия марки ШКЛ-1,3 номеров 4, 6, 9, 10 не изготовляются.

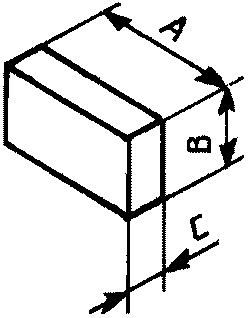

Тип кирпича	Серия 64 мм	Серия 76 мм

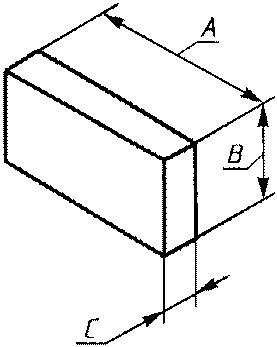

Прямоугольный	A х C 230 х 114 х 64 230 х 172 х 64 345 х 114 х 64	A х B х C 230 х 114 х 76 230 х 172 х 76
Лещадка	A х B х C 230 х 114 х 32	A х B х C 230 х 114 х 38

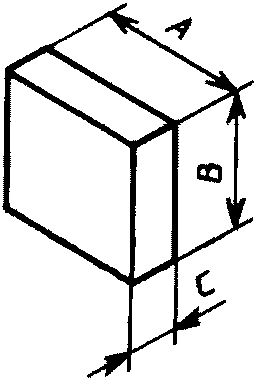

Плитка	A х B х C 230 х 230 х 64	A х B х C 230 х 230 х 76

2. Допускаемые отклонения размеров, приведенных в таблице, должны быть согласованы между поставщиком и потребителем.

(двусторонний и односторонний)

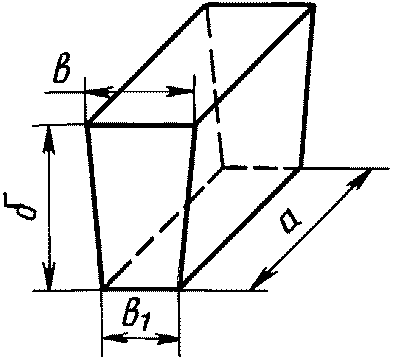

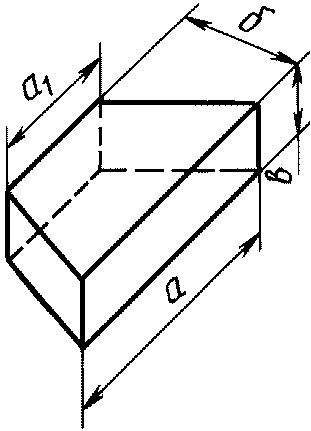

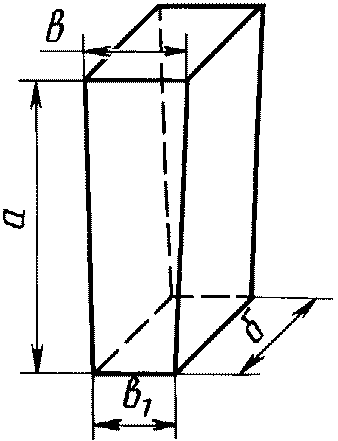

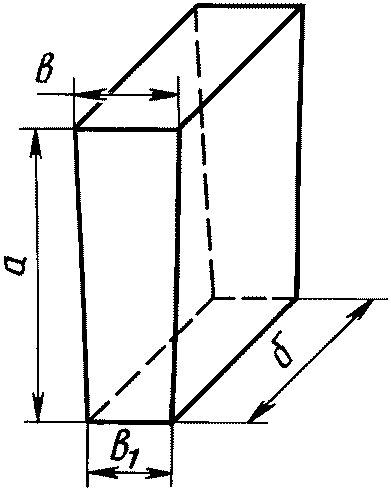

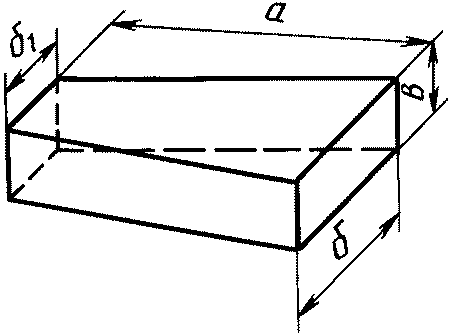

Кирпич трапецеидальный (двусторонний и односторонний)

Черт. 7

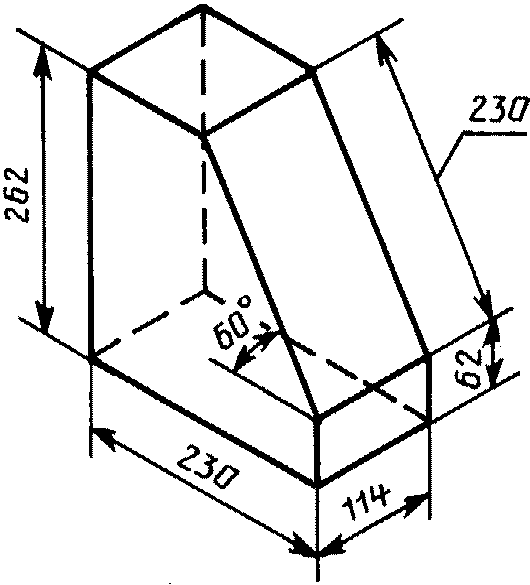

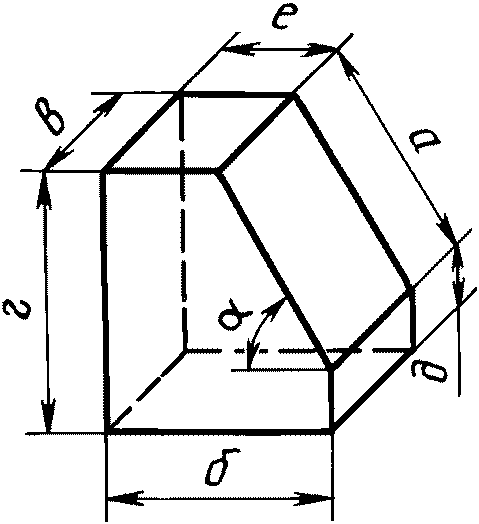

с кирпичом горизонтального ряда кладки высотой 64 мм

Объем 5,57 дм3

Черт. 9а

2. Допускаемые отклонения размеров, указанных на черт. 9а и 9б, должны быть согласованы между поставщиком и потребителем.

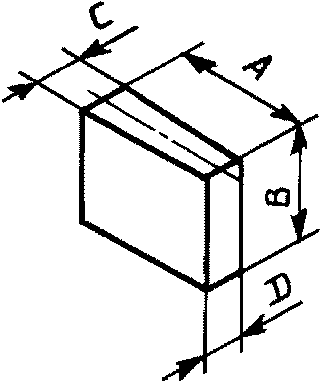

Тип кирпича	Кирпич с постоянным средним размером		Кирпич с постоянным размером задней стороны
	Серия 64 мм	Серия 76 мм

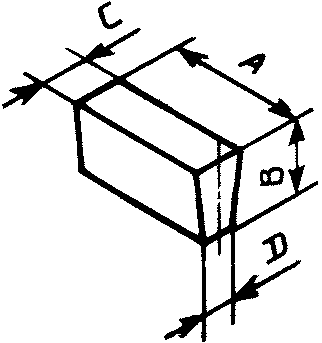

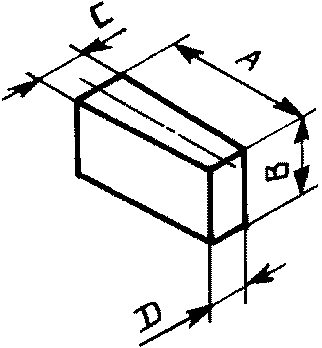

Ребровой двусторонний клин	A х B х C/D 230 х 114 х 67/61 230 х 114 х 69/59 230 х 114 х 72/56 230 х 114 х 76/52	A х B х C/D 230 х 114 х 79/73 230 х 114 х 81/71 230 х 114 х 84/68 230 х 114 х 88/64	A х B х C/D 230 х 114 х 76/70 230 х 114 х 76/64 230 х 114 х 76/52 230 х 114 х 76/38

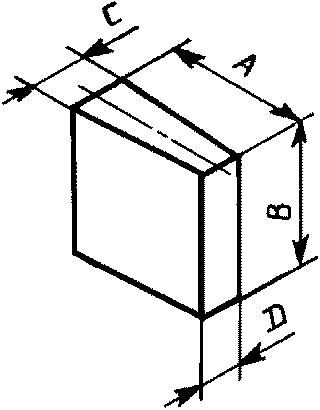

Торцовый клин	A х B х C/D 230 х 114 х 66/62 230 х 114 х 69/59 230 х 114 х 72/56 230 х 114 х 76/52	A х B х C/D 230 х 114 х 78/74 230 х 114 х 81/71 230 х 114 х 84/68 230 х 114 х 88/64	A х B х C/D 230 х 114 х 76/70 230 х 114 х 76/64 230 х 114 х 76/57 230 х 114 х 76/52
Торцовый полуторный клиновой кирпич	A х B х C/D 230 х 172 х 66/62 230 х 172 х 69/59 230 х 172 х 72/56 230 х 172 х 76/52	A х B х C/D 230 х 172 х 78/74 230 х 172 х 81/71 230 х 172 х 84/68 230 х 172 х 88/64	A х B х C/D 230 х 172 х 76/70 230 х 172 х 76/64 230 х 172 х 76/57 230 х 172 х 76/52
Большой сводовый кирпич	A х B х C/D 230 х 230 х 66/62 230 х 230 х 69/59 230 х 230 х 72/56 230 х 230 х 76/52	A х B х C/D 230 х 230 х 78/74 230 х 230 х 81/71 230 х 230 х 84/68 230 х 230 х 83/64	A х B х C/D 230 х 230 х 76/73 230 х 230 х 76/70 230 х 230 х 76/64 230 х 230 х 76/52

2. Допускаемые отклонения размеров, приведенных в таблице, должны быть согласованы между поставщиком и потребителем.

Черт. 12б

Таблица 13

Черт. 14

Таблица 15

Примечание. Допускается изготовлять изделия с длиной скоса 75 мм вместо 40 мм.

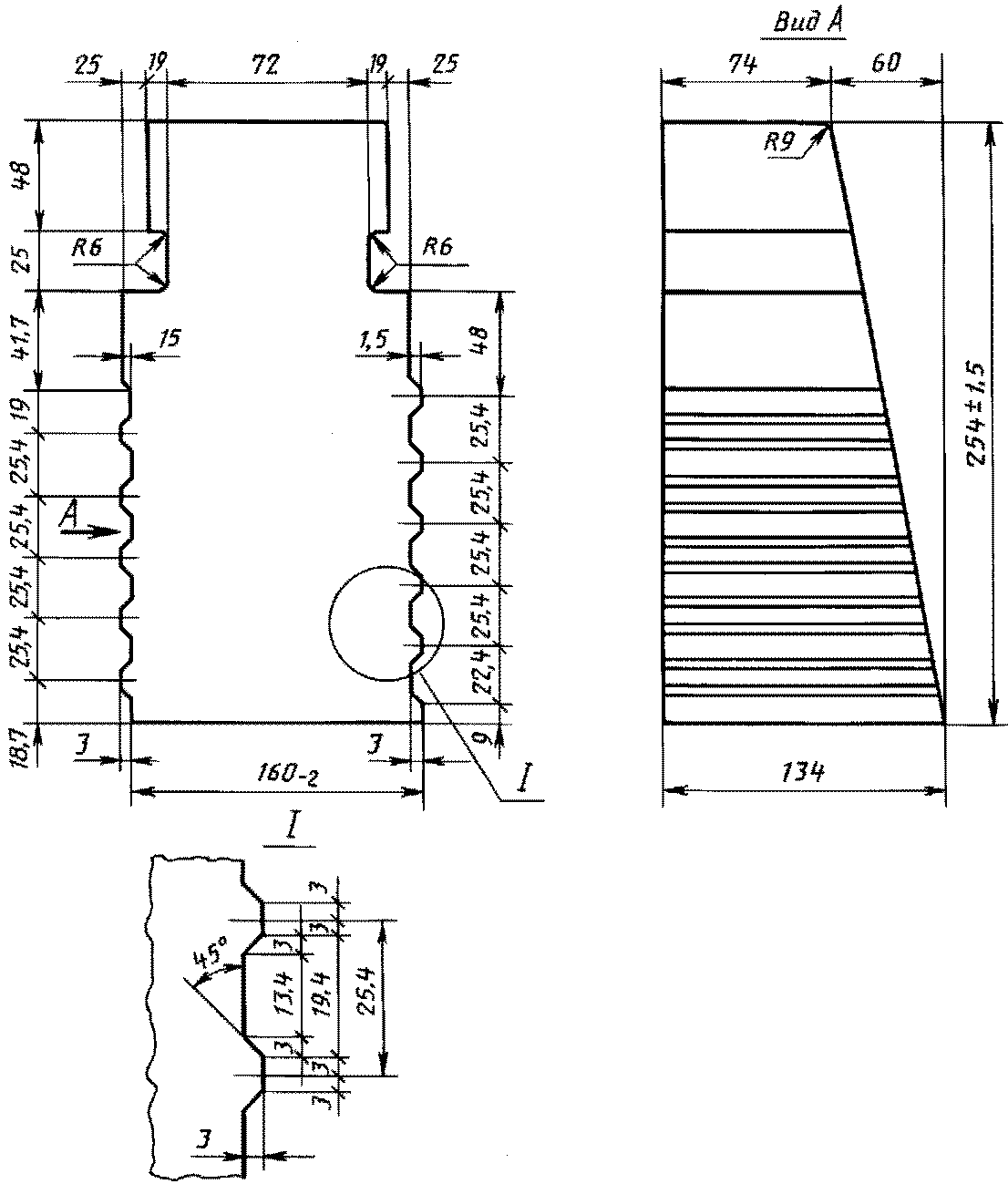

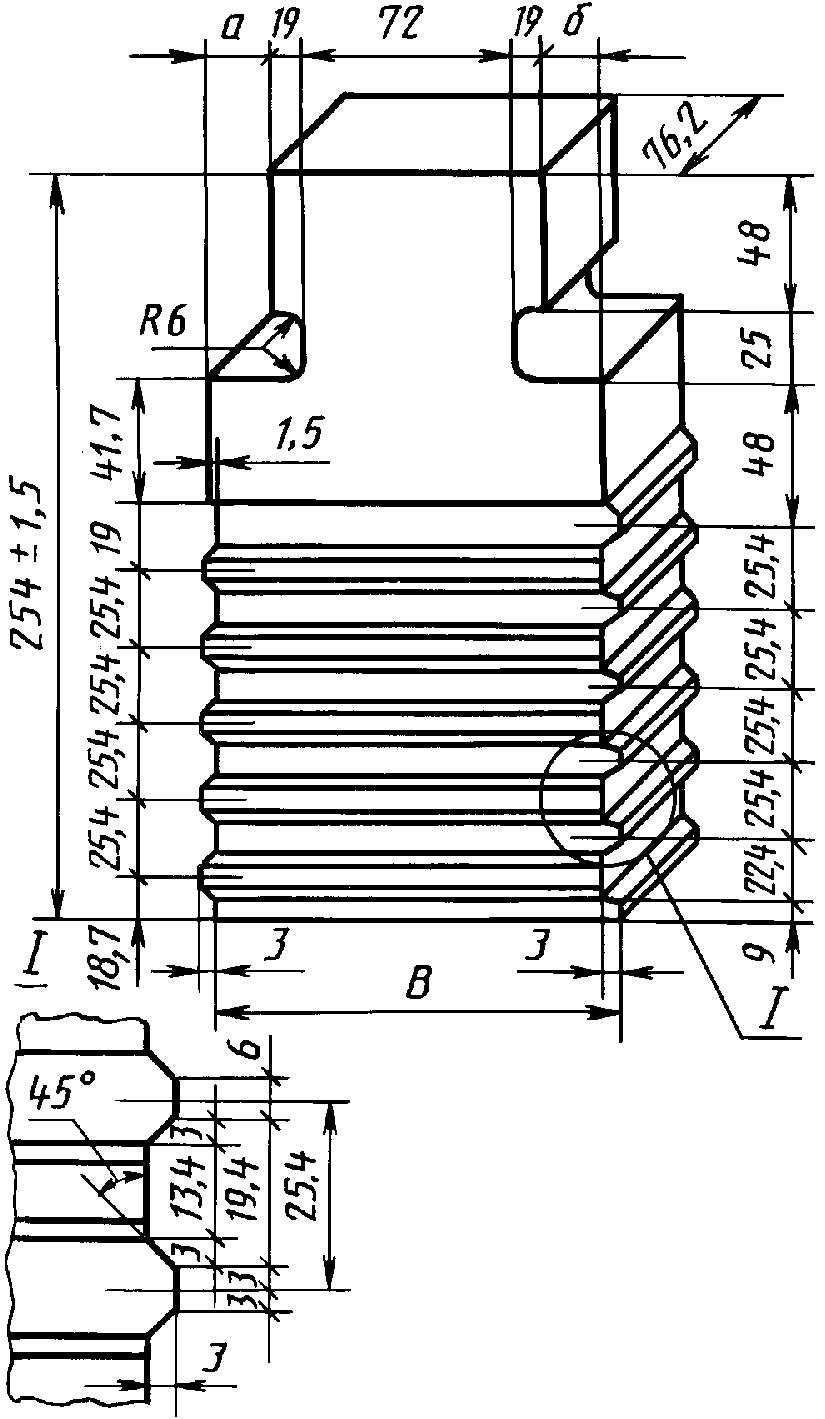

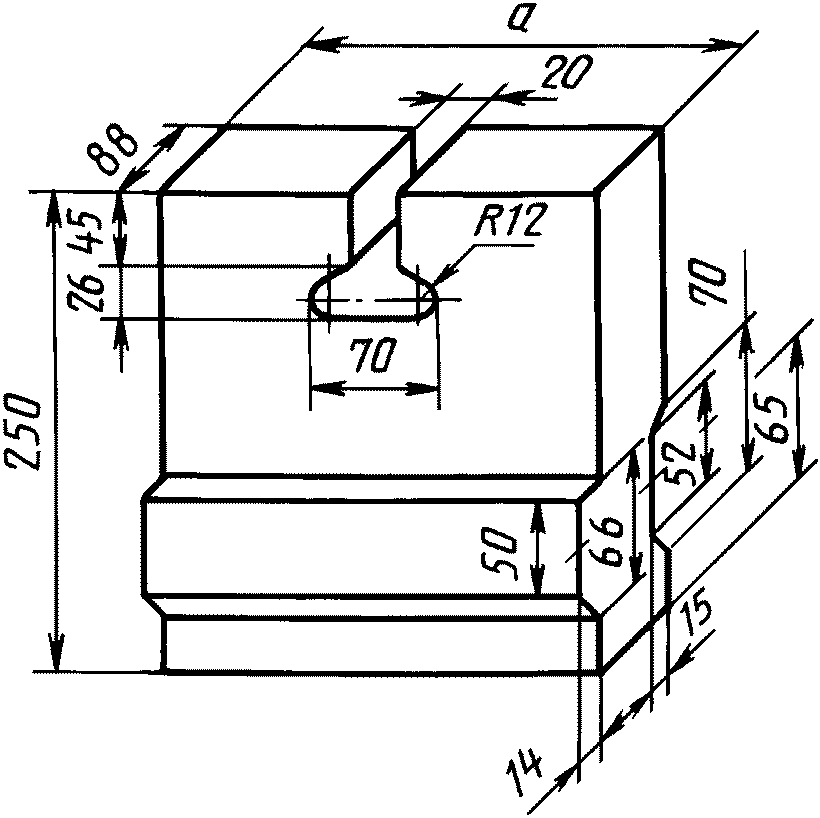

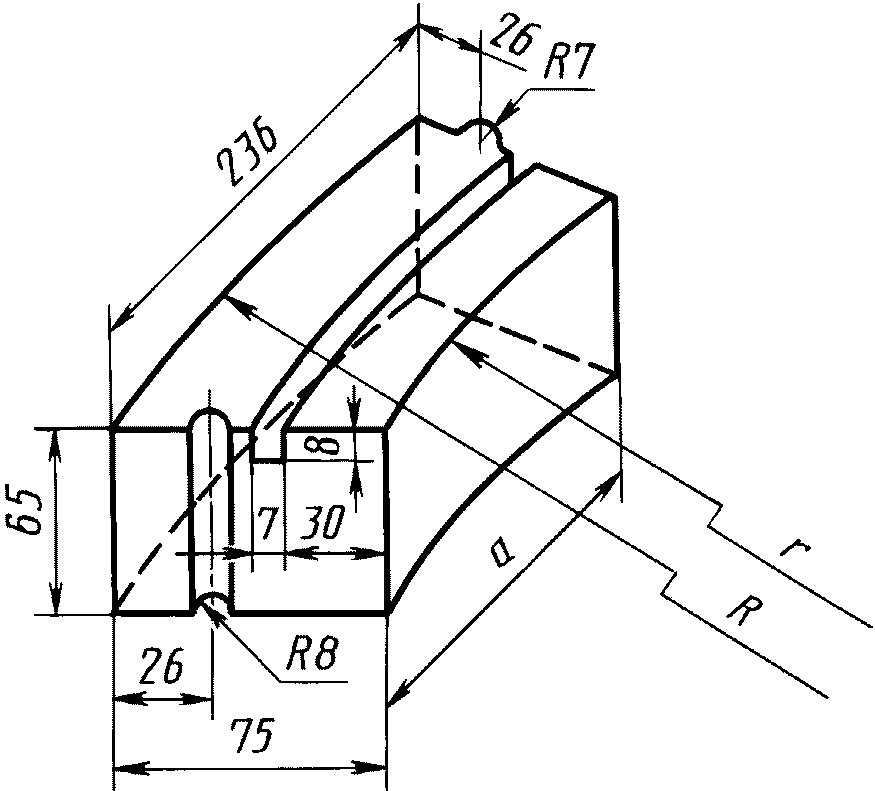

Кирпич сводовый подвесной

Черт. 15

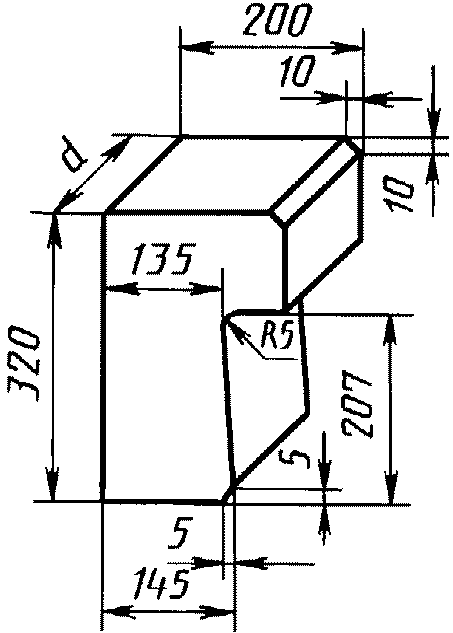

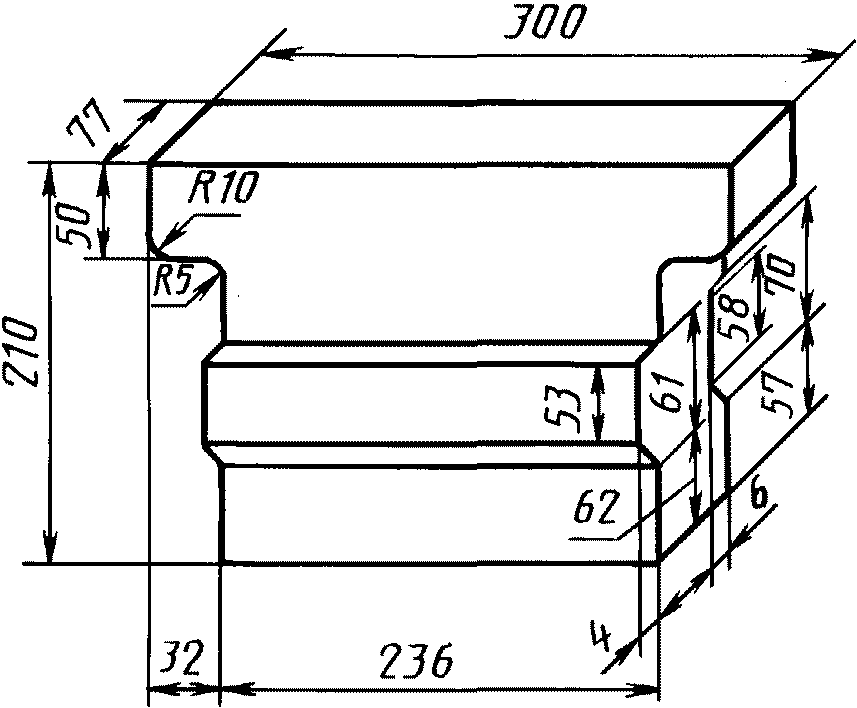

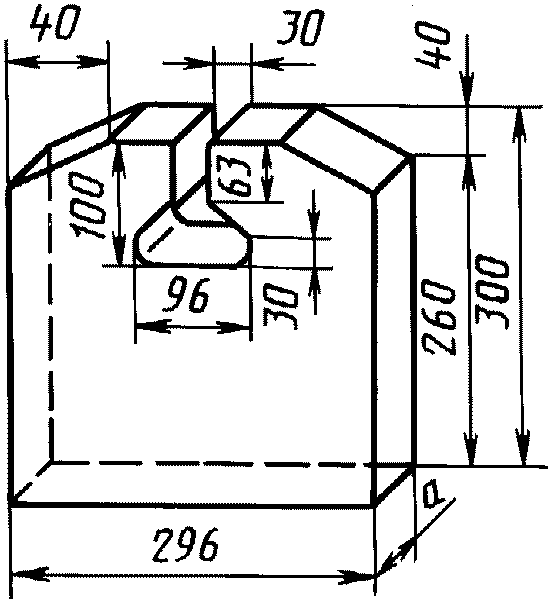

Кирпич подвесной

Кирпич подвесной

Черт. 17

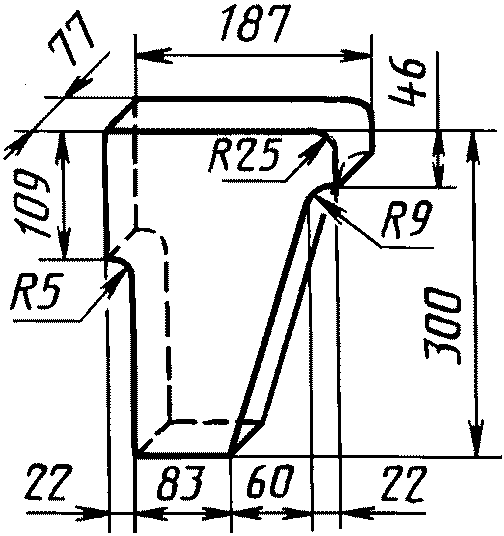

Кирпич подвесной

Черт. 18

Таблица 19

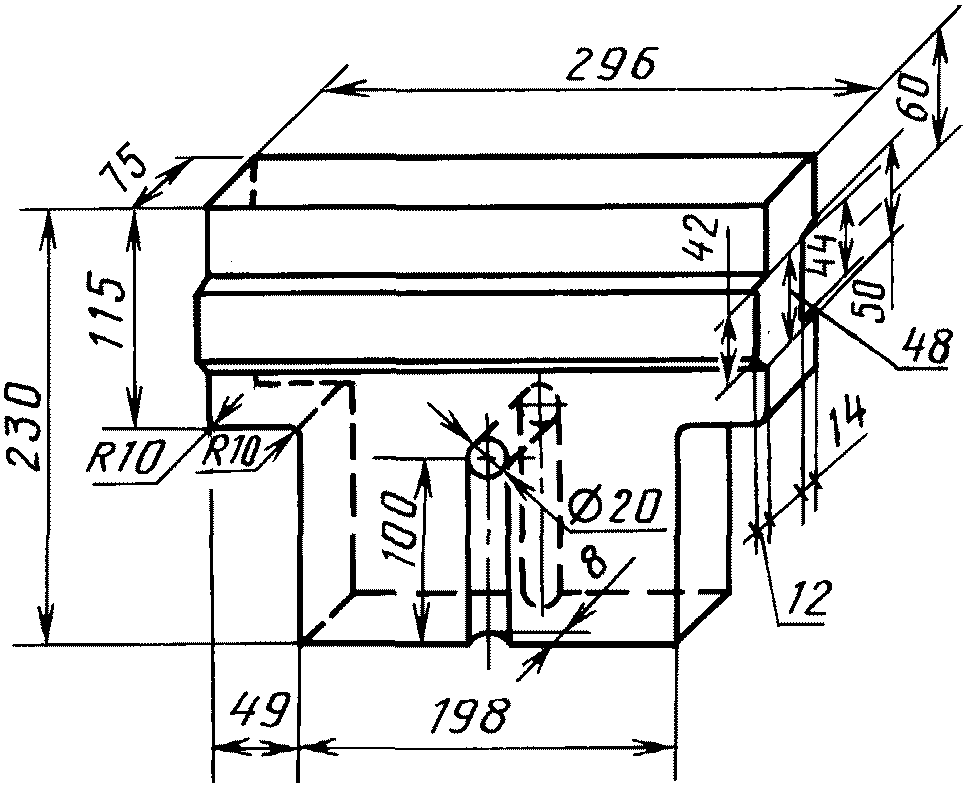

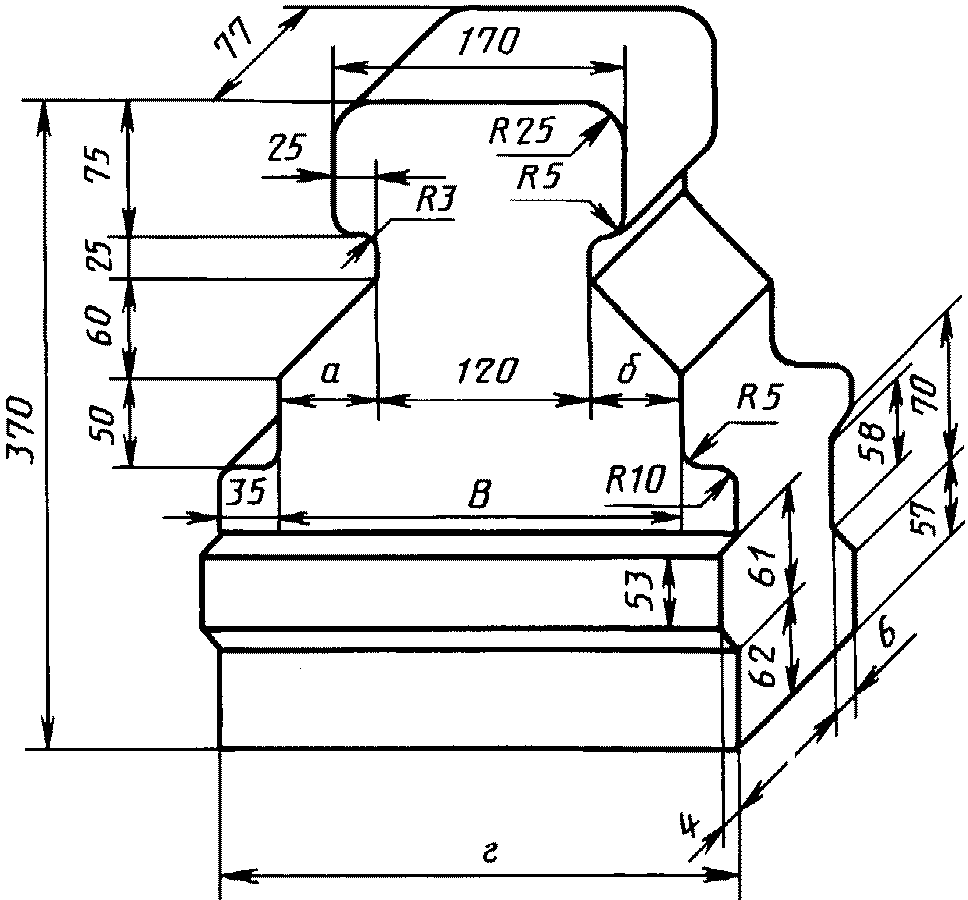

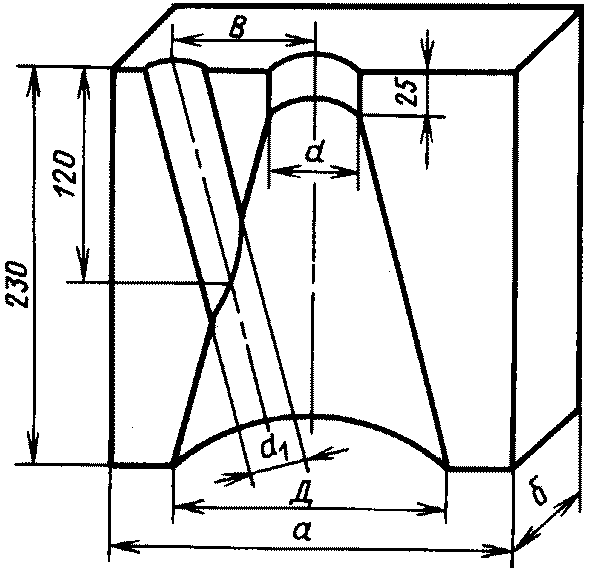

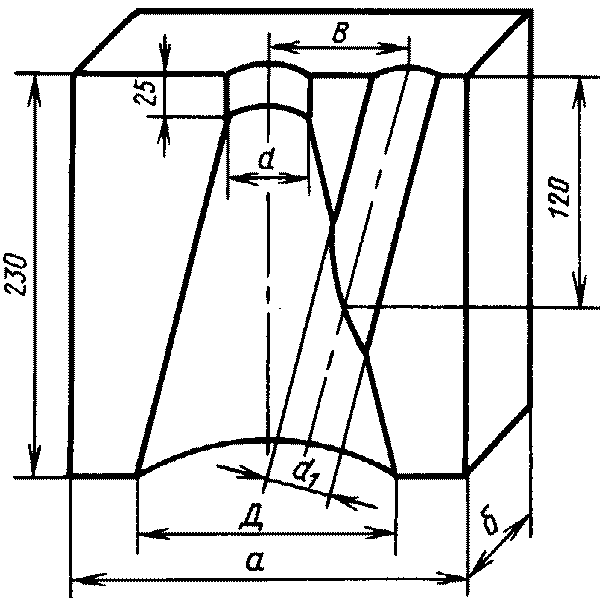

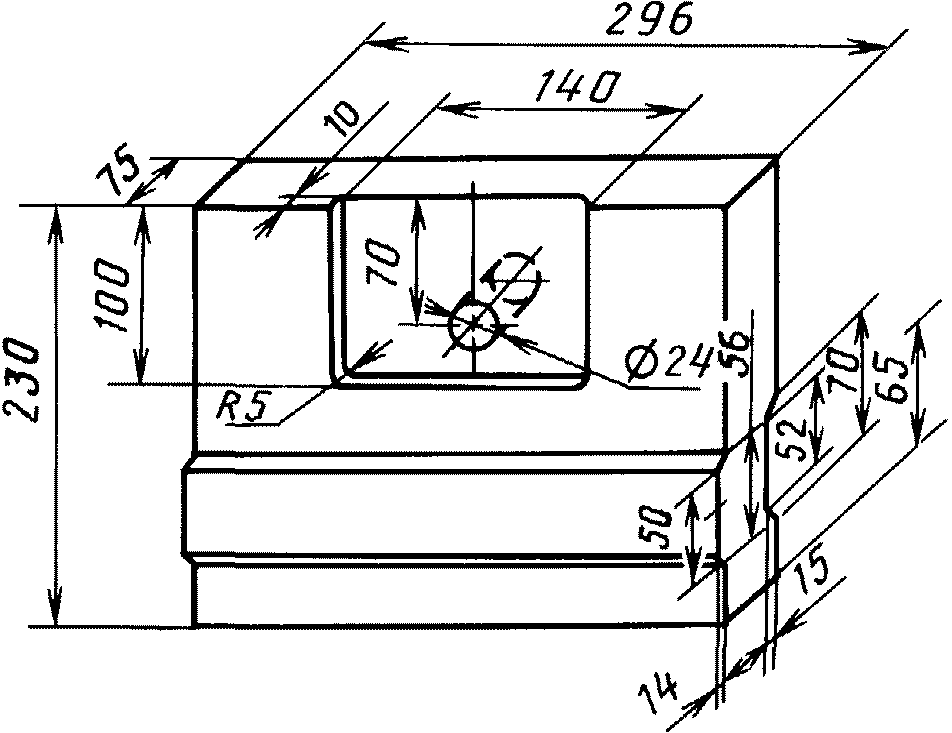

Кирпич горелочный

1. По соглашению сторон допускается изготовление изделий других форм, размеров и марок.

2. Для изделий, выполненных способом пластического формования, допускается закругление ребер радиусом не более 5 мм.

3. Расчетная масса и объем изделий не являются браковочным признаком.

4. Номера изготовляемых изделий по группам приводятся в Приложении.

Таблица 26

Таблица 27

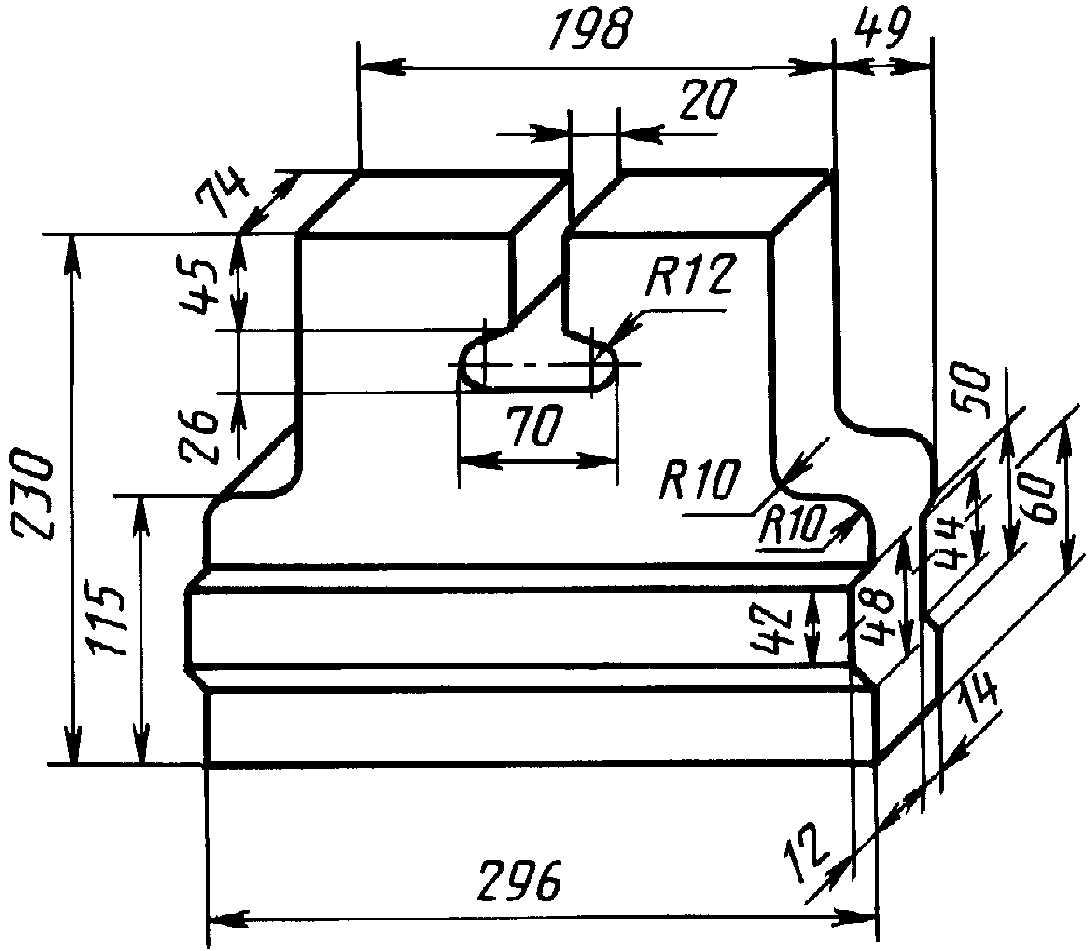

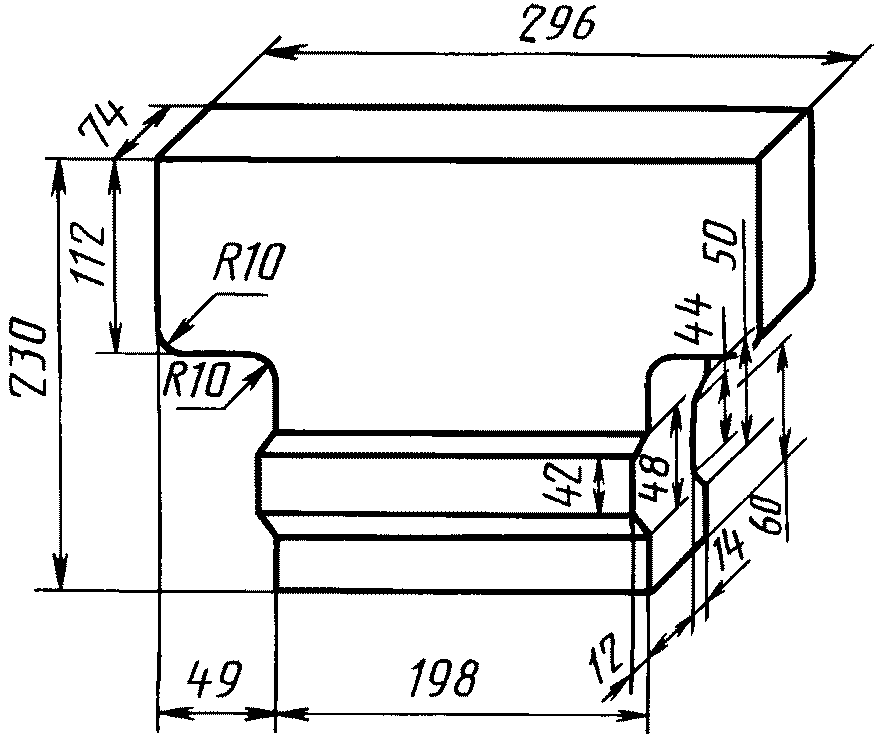

Кирпич подвесной

Черт. 25

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Огнеупорные изделия по физико-химическим показателям, предельным отклонениям по размерам и показателям внешнего вида должны соответствовать:

шамотные - ГОСТ 390;

полукислые - ГОСТ 390;

динасовые - ГОСТ 4157;

легковесные огнеупорные - ГОСТ 5040;

муллитокорундовые и муллитовые — по ГОСТ 24704.

(Измененная редакция, Изм. № 3).

Приложение Справочное

(Измененная редакция, Изм. № 2, 3, 4).
