ГОСТ 8646-68*. Трубы стальные с полыми ребрами. Сортамент

(утв. Госстандартом СССР 25.04.1968)

(ред. от 01.08.1986)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ СТАЛЬНЫЕ С ПОЛЫМИ РЕБРАМИ

СОРТАМЕНТ

Empty-ribbed steel tubes. Range of sizes

Группа В62

Проверен в 1986 г. Постановлением Госстандарта СССР от 12.08.86 № 2375 срок действия продлен до 1 января 1992 года

• Переиздание (апрель 1987 г.) с Изменением № 1, утвержденным в августе 1986 г. (ИУС 11-86).

1. Настоящий стандарт распространяется на стальные бесшовные холоднотянутые трубы с полыми ребрами.

2. Форма и размеры труб должны соответствовать:

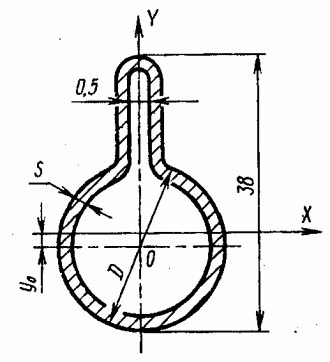

тип А — черт. 1 и табл. 1;

тип Б - черт. 2 и табл. 2;

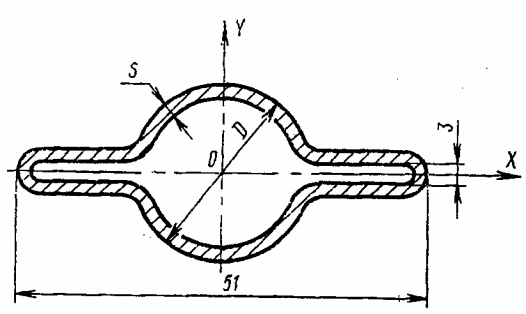

тип В - черт. 3 и табл. 3.

Размеры в мм

D	s	Y 0	Площадь сечения в см2	Масса 1 м в кг	Момент инерции в см4 ~=		Момент сопротивления в см3 ~=
					I х	I y	W x	W y
25	1,0 1,2 1,6	4,6 4,8 5,2	1,02 1,21 1,53	0,797 0,951 1,200	1,30 1,54 1,95	0,573 0,672 0,867	0,627 0,746 0,942	0,451 0,529 0,671

Черт. 2

Размеры в мм

D	s	r	Площадь сечения в см2	Масса 1 м в кг	Момент инерции в см4 ~=		Момент сопротивления в см3 ~=
					I х	I y	W x	W y
18	1,0 1,2 1,6	4,0	0,593 0,722 0,896	0,466 0,567 0,703	0,191 0,223 0,272	0,116 0,130 0,151	0,228 0,259 0,302	0,0972 0,120 0,146

Таблица 3

Размеры в мм

D	s	Площадь сечения в см2	Масса 1 м в кг	Момент инерции в см4 ~=		Момент сопротивления в см3 ~=
				I х	I y	W x	W y
18	1,0 1,2	1,16 1,38	0,912 1,090	0,108 0,130	2,55 3,07	0,127 0,153	1,00 1,21

Примечание. Масса труб вычислена при плотности стали 7,8.

Примеры условных обозначений:

Труба типа А наружными размерами D = 25 мм, толщиной стенки 1,6 мм, длиной кратной 1500 мм, из стали марки 10, группы В ГОСТ 13663-86: 25 х 1,6 х 1500 кр ГОСТ 8646-68

Труба А ------------------------------- В 10 ГОСТ 13663-86

То же, мерной длиной 6000 мм: 25 х 1,6 х 6000 ГОСТ 8646-68

Труба А ---------------------------- В 10 ГОСТ 13663-86

То же, немерной длины: 25 х 1,6 ГОСТ 8646-68

Труба А --------------------- В 10 ГОСТ 13663-86

Труба типа Б наружными размерами D = 18 мм, толщиной стенки 1,2 мм, длиной кратной 1500 мм, из стали марки 10, группы В ГОСТ 13663-86: 18 х 1,2 х 1500 кр ГОСТ 8646-68

Труба Б ------------------------------- В 10 ГОСТ 13663-86

То же, типа В: 18 х 1,2 х 1500 кр ГОСТ 8646-68

Труба В ------------------------------- В 10 ГОСТ 13663-86

При обозначении трубы с полыми ребрами типов А, Б и В после слова «труба» должна быть соответственно вставлена буква А, Б или В.

(Измененная редакция, Изм. № 1).

3. Длина труб, а также предельные отклонения по размерам должны соответствовать ГОСТ 8639-82.

---
