ГОСТ 8639-82. Государственный стандарт Союза ССР. Трубы стальные квадратные. Сортамент

(утв. и введен в действие Постановлением Госстандарта СССР от 14.04.1982 № 1529)

(ред. от 17.06.2010)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 8639-68"]:::rst
  n1["ГОСТ 8639-82"]:::doc
  click n1 "https://bukva.ai/docs/gost-8639-82" "ГОСТ 8639-82. Государственный стандарт Союза ССР. Трубы стальные квадратные. Сортамент (утв. и введен в действие Постановлением Госстандарта СССР от 14.04.1982 N 1529)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ СТАЛЬНЫЕ КВАДРАТНЫЕ

СОРТАМЕНТ

Square steel pipes. Range

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

Разработчики: В.П. Сокуренко, канд. техн. наук (руководитель темы); А.Б. Петрушевская.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 14.04.1982 № 1529.

3. Взамен ГОСТ 8639-68.

4. Ссылочные нормативно-технические документы

5. Ограничение срока действия снято Постановлением Госстандарта от 07.10.1992 № 1328.

6. Переиздание (май 1997 г.) с Изменениями № 1, 2, 3, утвержденными в июне 1987 г., ноябре 1989 г., сентябре 1992 г. (ИУС 10-87, 2-90, 12-92).

1. Настоящий стандарт распространяется на трубы стальные бесшовные горячедеформированные и холоднодеформированные, трубы электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.

(п. 1 в ред. Изменения № 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 96-ст)

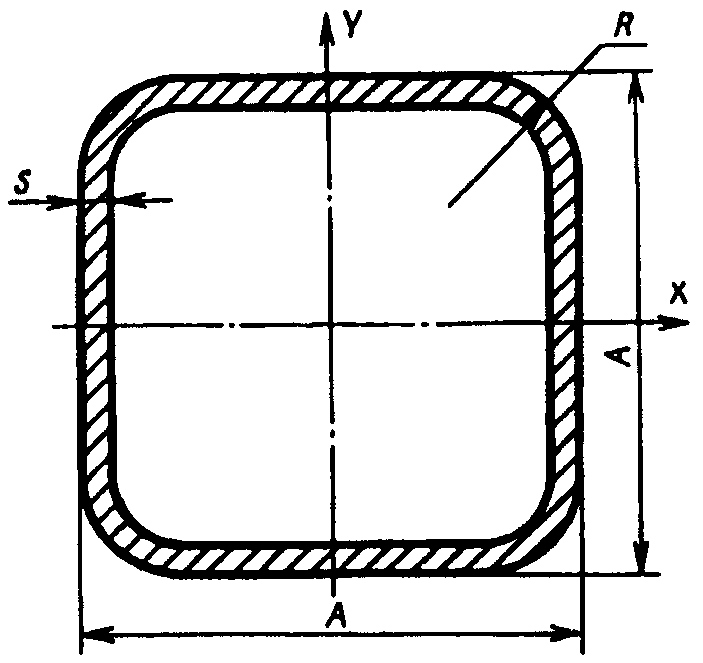

2. Форма и размеры квадратных труб должны соответствовать указанным на чертеже и в табл. 1.

• наружными размерами от 60 до 180 мм с толщиной стенки от 4,0 до 14,0 мм бесшовными горячедеформированными,
• наружными размерами от 10 до 120 мм с толщиной стенки от 1,0 до 8,0 мм бесшовными холоднодеформированными,
• наружными размерами от 10 до 100 мм с толщиной стенки от 0,8 до 5,0 мм электросварными и электросварными холоднодеформированными,
• наружными размерами от 100 до 180 мм с толщиной стенки от 4,0 до 14,0 мм электросварными горячекалиброванными,
• наружными размерами от 40 до 70 мм с толщиной стенки от 3,0 до 5,0 мм методом печной сварки.

(п. 3 в ред. Изменения № 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 96-ст)

2, 3. (Измененная редакция, Изм. № 1).

4. Радиус закругления R должен быть не более 2 s.

По согласованию изготовителя с потребителем радиус закругления должен быть не более 1,5 s; для труб электросварных наружными размерами 20 x 20 мм и 25 x 25 мм с толщиной стенки от 1,5 до 2,0 мм и труб, изготовленных методом печной сварки, — не более 2,5 s, для труб электросварных размером 60 x 60 x 4 мм — не более 3 s.

(п. 4 в ред. Изменения № 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 96-ст)

5. Трубы изготовляют:

немерной длины

бесшовные горячедеформированные — от 4 до 12,5 м,

бесшовные холоднодеформированные — от 1,5 до 11 м,

электросварные, электросварные холоднодеформированные — от 1,5 до 11 м,

электросварные горячекалиброванные — от 1,5 до 14 м,

трубы печной сварки — от 4 до 8 м;

мерной длины

бесшовные горячедеформированные — от 4 до 12,5 м,

бесшовные холоднодеформированные — от 4,5 до 11 м,

электросварные, электросварные холоднодеформированные,

электросварные горячекалиброванные — от 5 до 9 м,

трубы печной сварки — от 4 до 8 м.

Предельное отклонение на общую длину +100 мм;

длины кратной мерной

бесшовные горячедеформированные — от 4 до 12,5 м с припуском на каждый рез по 5 мм,

бесшовные холоднодеформированные — от 1,5 до 11 м с припуском на каждый рез по 5 мм,

сварные — любой кратности, не превышающей нижнего предела, установленного для мерных труб.

Общая длина кратных труб не должна превышать верхнего предела мерных труб. Припуск для каждой кратности устанавливается по 5 мм (если другой припуск не оговорен в заказе) и входит в каждую заказываемую кратность.

(п. 5 в ред. Изменения № 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 96-ст)

6. Предельные отклонения по наружным размерам, толщине стенки и вогнутости сторон не должны превышать указанных в табл. 2.

(Измененная редакция, Изм. № 1).

Таблица 2
