ГОСТ 8484-82. Государственный стандарт Союза ССР. Плиты подоконные железобетонные для производственных зданий. Конструкция и размеры

(утв. Постановлением Госстроя СССР от 30.07.1982 № 197)

Разработан Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.

Исполнители: Ц.Б. Абрамович (руководитель темы); Г.М. Смилянский, канд. техн. наук; В.А. Хвостов.

Внесен Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.

Директор Ю.Н. Хромец.

1. Настоящий стандарт распространяется на подоконные железобетонные плиты (далее — плиты), предназначаемые для применения в оконных проемах стен производственных зданий, и устанавливает конструкцию и размеры плит.

2. Плиты должны удовлетворять требованиям ГОСТ 6785-80 и настоящего стандарта.

3. Конструкция и размеры плит должны приниматься в соответствии с рабочей документацией, приведенной в обязательном Приложении 1.

4. Изготовление арматурных стенок следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-68, ГОСТ 10922-75 и СН 393-78.

Дуговая сварка крестообразных соединений не допускается.

5. Толщина защитного слоя бетона для арматурных сеток обеспечивается фиксаторами из бетона, пластмассы или других неметаллических материалов.

6. Примеры расположения подоконных плит в оконных проемах стен из железобетонных панелей, блоков, кирпича и трехслойных металлических панелей с утеплителем из пенополиуретана приведены в справочном Приложении 2.

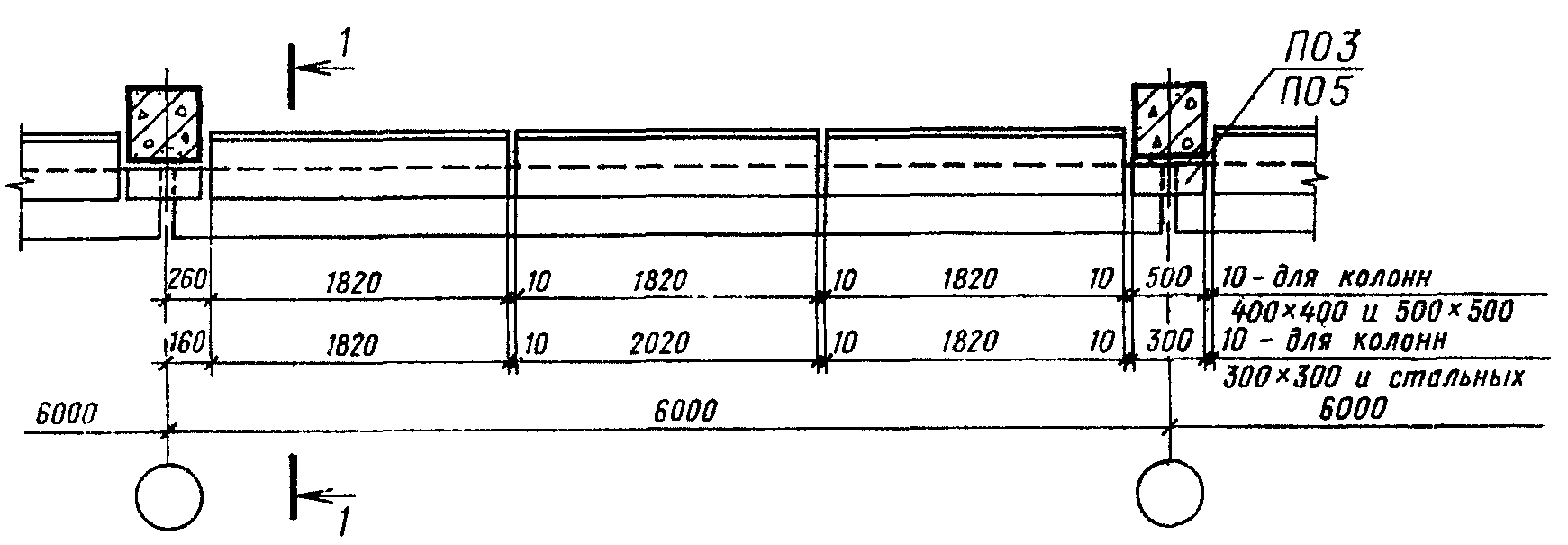

Приложение 1

Приложение 2 Справочное

а) Стены из железобетонных панелей, блоков и кирпича при ширине оконного проема:

Черт. 1

Черт. 4

Ленточное остекление

б) Стены из трехслойных металлических панелей с утеплителем из пенополиуретана с опиранием их на цокольные железобетонные панели при ширине оконного проема:

Черт. 6

Черт. 7

Размеры, мм

Рис.	Вид остекления	a	b	c	d	Примечание
1	Одинарное	200	250	110	140	-
		250	300	110	190
2	Двойное	250	150	80	70 <*>	-
		300	200	80	120
		380	300	100	200
		400	300	80	220
		500	400	80	320
		510	400	70	330
		640	500	40	460
3	Одинарное или двойное	200	200	70	130	-
		250	250	70	180
		300	300	70	230
		380	400	90	310
		400	400	70	330
		500	500	70	430
		510	500	60	440
4	Одинарное или двойное	250	200	95	105	Для окон с шириной брусков коробки 94 мм
		300	250	95	155
		380	300	65	235
		400	300	45	255
		500	500	145	355
		510	500	135	365
		250	150	75	75 <*>	Для окон с шириной брусков коробки 124 мм
		300	200	75	125
		380	300	95	205
		400	300	75	225
		500	400	65	335
		510	400	65	335
		640	500	35	465

---

<*> В местах стыков подоконных плит предусматриваются кронштейны по чертежам узлов окон.
