ГОСТ 7875.0-94. Межгосударственный стандарт. Изделия огнеупорные. Общие требования к методам определения термической стойкости

(введен в действие Постановлением Госстандарта России от 09.03.1995 № 113)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 7875-56"]:::rst
  n1["ГОСТ 7875-83"]:::rst
  n2["ГОСТ 7875.0-94"]:::rst
  click n2 "https://bukva.ai/docs/gost-7875-0-94" "ГОСТ 7875.0-94. Межгосударственный стандарт. Изделия огнеупорные. Общие требования к методам определения термической стойкости (введен в действие Постановлением Госстандарта России"
  n3["ГОСТ 7875.0-2018"]:::doc
  click n3 "https://bukva.ai/docs/standart-gost-7875-0-2018" "ГОСТ 7875.0-2018. Межгосударственный стандарт. Изделия огнеупорные. Общие требования к методам определения термической стойкости (введен в действие Приказом Росстандарта от 09.11.2"
  n2 --> n3
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 9 марта 1995 г. № 113

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ

ОБЩИЕ ТРЕБОВАНИЯ К МЕТОДАМ ОПРЕДЕЛЕНИЯ ТЕРМИЧЕСКОЙ СТОЙКОСТИ

Refractory products. Basic-requirements for procedures of thermal shock resistance determination

ГОСТ 7875.0-94

Предисловие

1 РАЗРАБОТАН Всероссийским институтом огнеупоров (СПИО), Техническим комитетом ТК 9 «Огнеупоры»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации по переписке — отчет Технического секретариата № 4-94 от 21.07.94

За принятие проголосовали:

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 09.03.95 № 113 межгосударственный стандарт ГОСТ 7875.0-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1996 г.

4 ВЗАМЕН ГОСТ 7875-83 в части общих требований к методам определения термической стойкости для огнеупорных изделий

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает общие требования к методам определения термической стойкости обожженных, не взаимодействующих с водой огнеупорных изделий с общей пористостью менее 45%.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 12.1.019-79 ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ 12.2.007.9-88 ССБТ. Оборудование электротермическое. Требования безопасности

ГОСТ 12.4.021-75 ССБТ. Системы вентиляционные. Общие требования

ГОСТ 7502-89 Рулетки измерительные металлические. Технические условия

ГОСТ 7875.1-94 Изделия огнеупорные. Метод определения термической стойкости на кирпичах

ГОСТ 7875.2-94 Изделия огнеупорные. Метод определения термической стойкости на образцах

ГОСТ 23711-79 Весы для статистического взвешивания. Общие технические требования

ГОСТ 24104-88 Весы лабораторные общего назначения и образцовые. Общие технические условия

3. ОПРЕДЕЛЕНИЕ

Термическая стойкость огнеупорных изделий — сопротивляемость разрушению, происходящему в результате резкой смены температур, при поочередном нагреве и охлаждении.

4. ПОДГОТОВКА ОБРАЗЦОВ

4.1 Порядок отбора изделий и количество образцов для испытаний — по ГОСТ 8179.

4.2 Образцы, на поверхности которых после резки обнаружены трещины, пустоты или раковины, не испытывают, а заменяют другими из той же выборки.

4.3 Перед испытанием образцы высушивают при температуре 110 — 130 °C до постоянной массы. Массу считают постоянной, если после повторной сушки результат взвешивания отличается от предыдущего не более чем на 1% по ГОСТ 7875.1 или на 0,1% по ГОСТ 7875.2.

Кирпичи, хранившиеся после обжига в помещении, не сушат.

5. АППАРАТУРА

5.1 Печь электрическая для нагрева образцов до температуры 1300 °C с двумя нагревателями из карбида кремния диаметром 25 — 30 мм.

Схема расположения образцов и термоэлектрического преобразователя в печи приведена в приложении А (рисунки 1 - 4).

Допускается применять большее число нагревателей меньшего диаметра при условии сохранения площади излучающей поверхности и мощности печи.

Рабочее пространство печи рассчитано на одновременное испытание трех — пяти образцов.

5.2 Преобразователь термоэлектрический для измерения температуры до 1300 °C с измерительным прибором 1-го или более высокого класса точности. Преобразователь устанавливают в печь в защитном чехле.

5.3 Устройство регулирующее для поддержания температуры рабочего пространства печи во время выдержки в ней образцов в пределах +/- 20 °C.

5.4 Весы для статического взвешивания по ГОСТ 24104 или ГОСТ 23711.

5.5 Секундомер или другой прибор для измерения времени с ценой деления не более 1 мин (механические, электрические часы и др.).

5.6 Бачок для охлаждения образцов проточной водой.

5.7 Линейка металлическая по ГОСТ 427 с ценой деления шкалы 1 мм, рулетка по ГОСТ 7502 или соответствующий шаблон (для образцов кубической формы).

5.8 Щипцы металлические (для образцов кубической формы).

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1 Требования безопасности к электропечи, применяемой для испытания, должны соответствовать ГОСТ 12.2.007.9.

6.2 Эксплуатация электроустановок и электроприборов должна осуществляться в соответствии с ГОСТ 12.1.019, правилами технической эксплуатации и техники безопасности электроустановок потребителей.

(справочное)

1 — образец; 2 — футеровка печи; 3 — карбидкремниевый электронагреватель; 4 — термоэлектрический преобразователь

Рисунок 1

Примечание - Размеры на рисунках даны для справок.

1 — образец; 2 — футеровка печи; 3 — карбидкремниевый

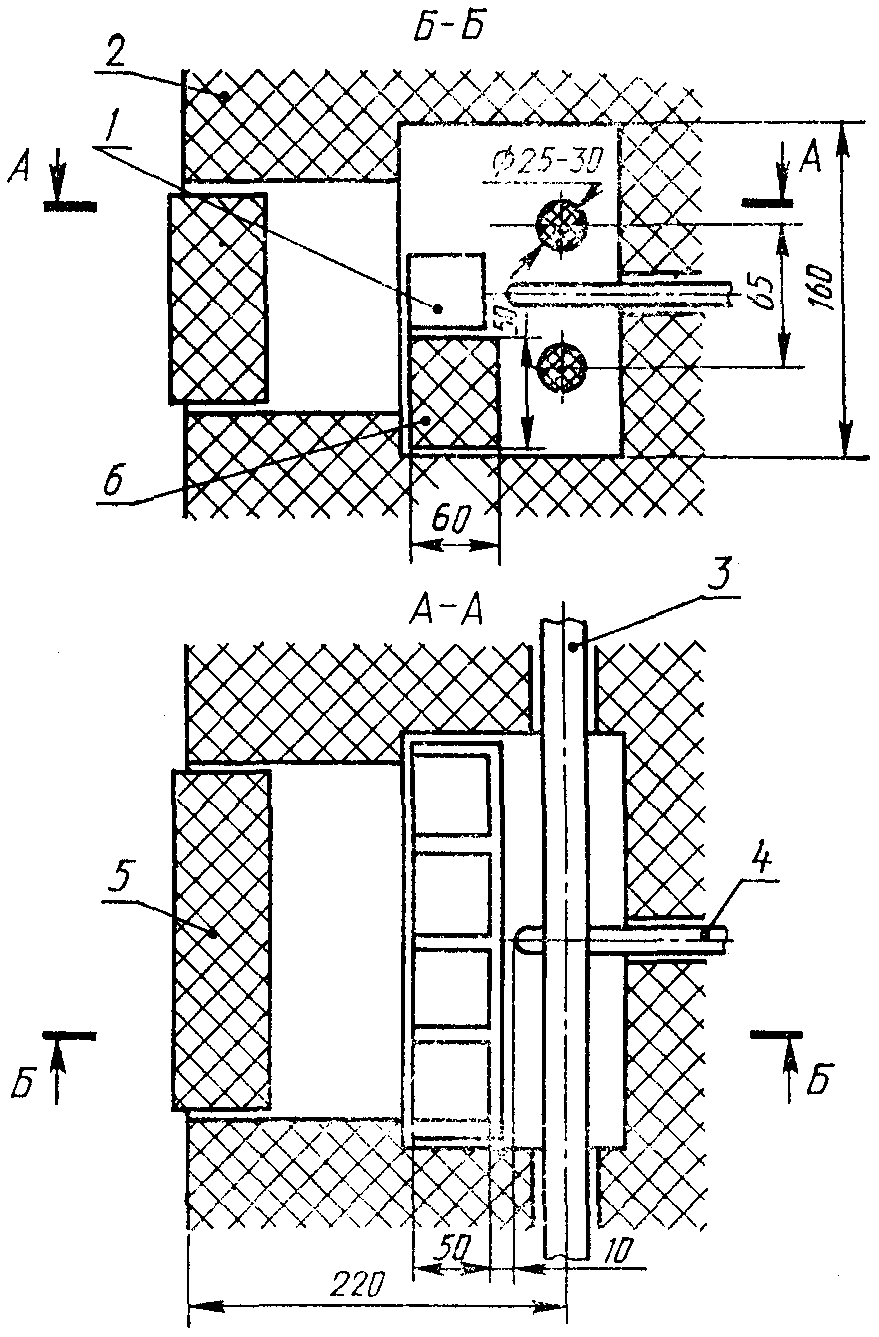

Рисунок 2

электронагреватель; 4 — термоэлектрический преобразователь;

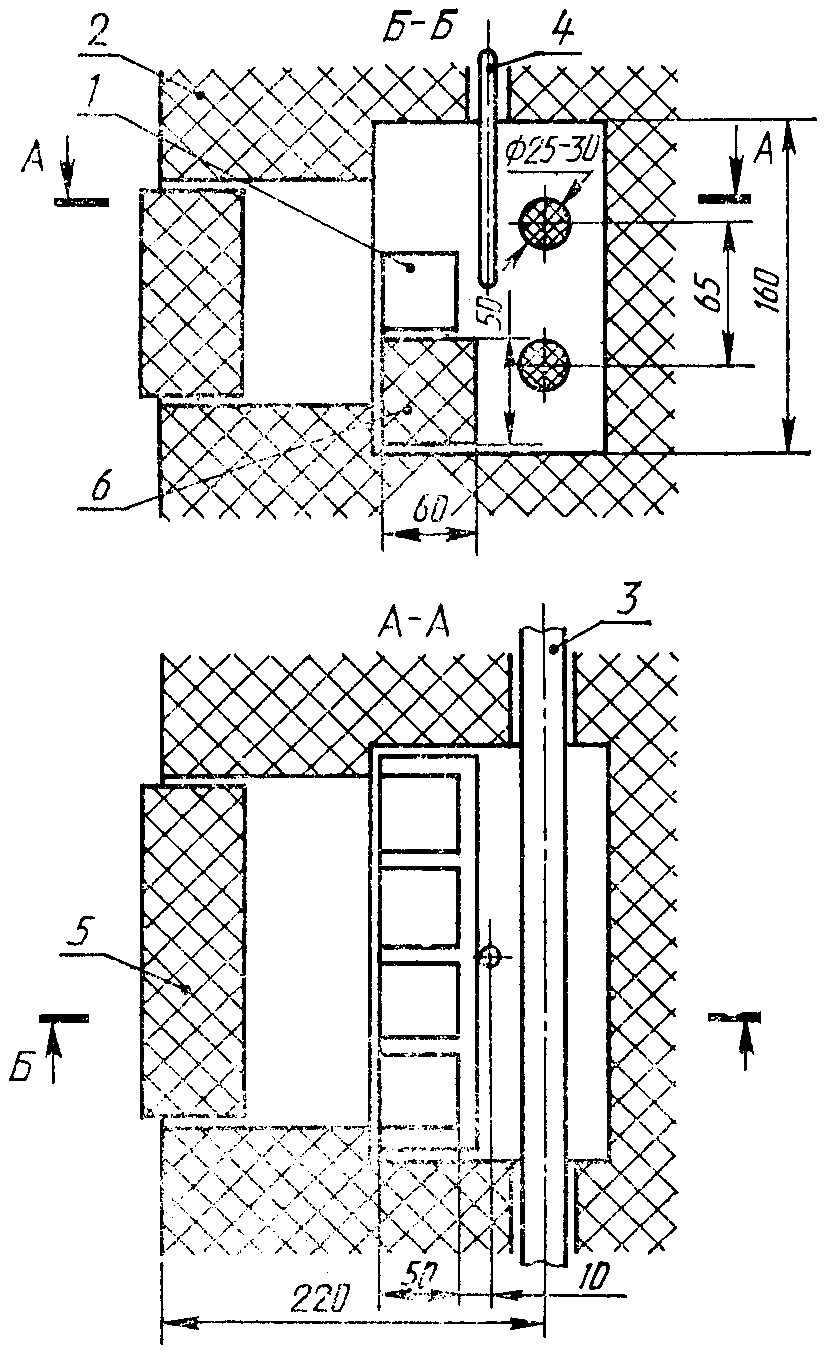

Рисунок 3

электронагреватель; 4 — термоэлектрический преобразователь;

Рисунок 4
