ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ ЧАСТИ К НИМ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

CAST IRON WASTE PIPES AND FITINGS Specifications

ГОСТ 6942-98

Предисловие

1. Разработан Научно-исследовательским институтом санитарной техники (НИИсантехники) Российской Федерации.

2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 12 ноября 1998 г.

За принятие проголосовали

3. Взамен ГОСТ 6942.0-80 — ГОСТ 6942.24-80, ГОСТ 4.227-83.

4. Введен в действие с 1 января 1999 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 31.12.1998 г. № 31.

1. Область применения

Настоящий стандарт распространяется на чугунные канализационные трубы и фасонные части к ним, предназначенные для систем внутренней канализации зданий.

Обязательные требования к качеству продукции изложены в: 5.1; 5.2.2 - 5.2.4; 5.2.7; 5.2.8; 5.3.1; 5.3.2.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 164-90 Штангенрейсмасы. Технические условия

ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки

ГОСТ 9812-74 Битумы нефтяные изоляционные. Технические условия

ГОСТ 11506-73 Битумы нефтяные. Метод определения температуры размягчения по кольцу и шару

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 18510-87 Бумага писчая. Технические условия

ГОСТ 26358-84 Отливки из чугуна. Общие технические условия

ГОСТ 26598-85 Контейнеры и средства пакетирования в строительстве. Общие технические условия

ГОСТ 26645-85 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку.

3. Сортамент

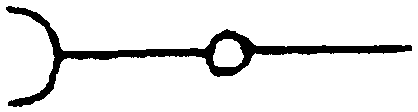

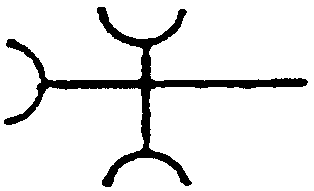

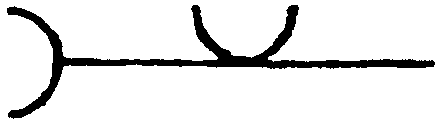

3.1. Сортамент труб и фасонных частей должен соответствовать указанному в таблице 1.

Наименование	Условные проходы, мм		Условное обозначение
	D_{y}	d_{y}	графическое	буквенное

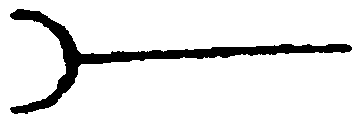

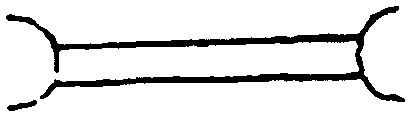

Трубы	50	-		ТЧК- D_{y} - L
	100	-
	150	-
Патрубки	50	-		П- D_{y} - L
	100	-
	150	-
Патрубки компенсационные	100	-		ПК- D_{y}
	150	-

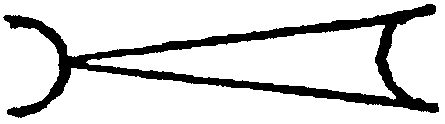

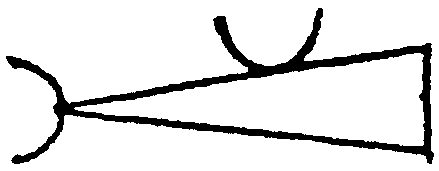

Патрубки переходные	50/100	-		ПП- D_{1} \times D_{y}
	100/150	-
Колена	50	-		К- D_{y}
	100	-
	150	-
Колена низкие	100	-		КН-100
Отводы 110° и 120°	50	-		О 110°- D_{y} или О 120°- D_{y}
	100	-
Отводы 135°	50	-		О 135°- D_{y}
	100	-
	150	-
Отводы 150°	50	-		О 150°- D_{y}
	100	-
	100Д	-
	150	-

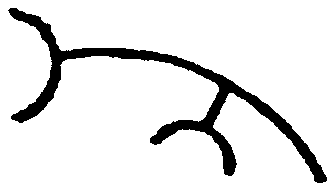

Отводы-тройники приборные	100	50		ОТПр-100 x 50 или ЛОТПр-100 x 50
Отступы	50	-		ОТС- D_{y}
	100	-
	150	-
Тройники прямые	50	50		ТП- D_{y} \times d_{y}
	100	50
	100	100
	100	100К
	100	100Д
	150	50
	150	100
	150	150

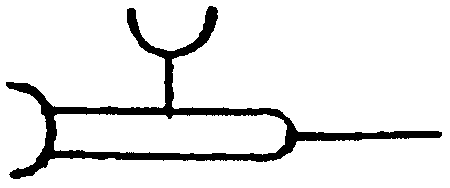

Тройники прямые компенсационные	100	50		ТПК- D_{y} \times d_{y}
	150	50
Тройники прямые низкие	100	100		ТН-100 x 100

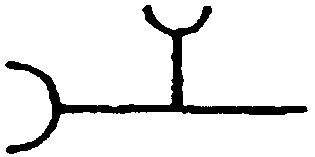

Тройники прямые переходные	100/50	100		ТПР-100/50 x 100
Тройники прямые переходные низкие	100/50	100		ТПРН-100/50 x 100

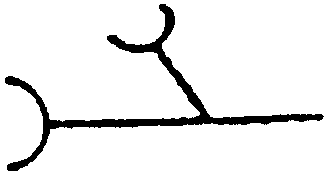

Тройники косые 45° и 60°	50	50		ТК45°- D_{y} \times d_{y} и ТК60°- D_{y} \times d_{y}
	100	50
	100	100
	150	50
	150	100
	150	150
Крестовины прямые	50	50		КП- D_{y} \times d_{y}
	100	50
	100	100
	150	50
	150	100

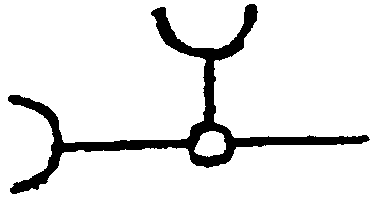

Крестовины прямые со смещенной осью отвода	100	50/100		КПС- D_{y} \times d_{y}

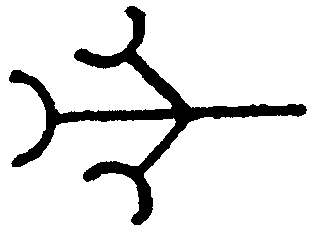

Крестовины косые 45° и 60°	50	50		КК45°- D_{y} \times d_{y} и КК60°- D_{y} \times d_{y}
	100	50
	100	100
	150	50
	150	100

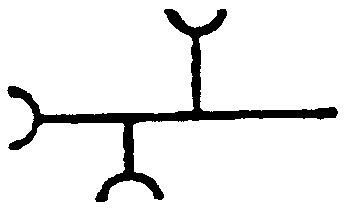

Крестовины двухплоскостные	100	100; 50		КД- D_{y} \times d_{y} \times d_{y} ЛКД- D_{y} \times d_{y} \times d_{y}
	150	100; 50

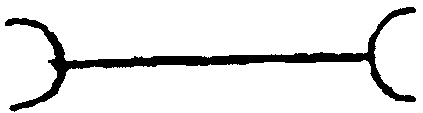

Муфты	50	-		Мф- D_{y}
	100	-
	150	-
Муфты надвижные	50	-		МфН- D_{y}
	100	-
	150	-

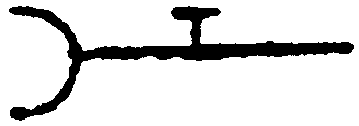

Ревизии	50	-		Р- D_{y}
	100	-
	150	-

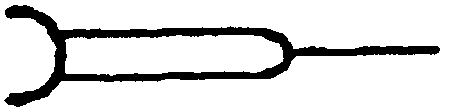

Заглушка	50	-		З- D_{y}
	100	-
	150	-

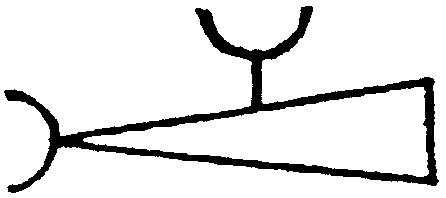

Отводы-тройники переходные	100	50		ОТП-100 x 50
Прочистки	100	-		ПР- D_{y}
	150	-

4. Типы, конструкции и размеры

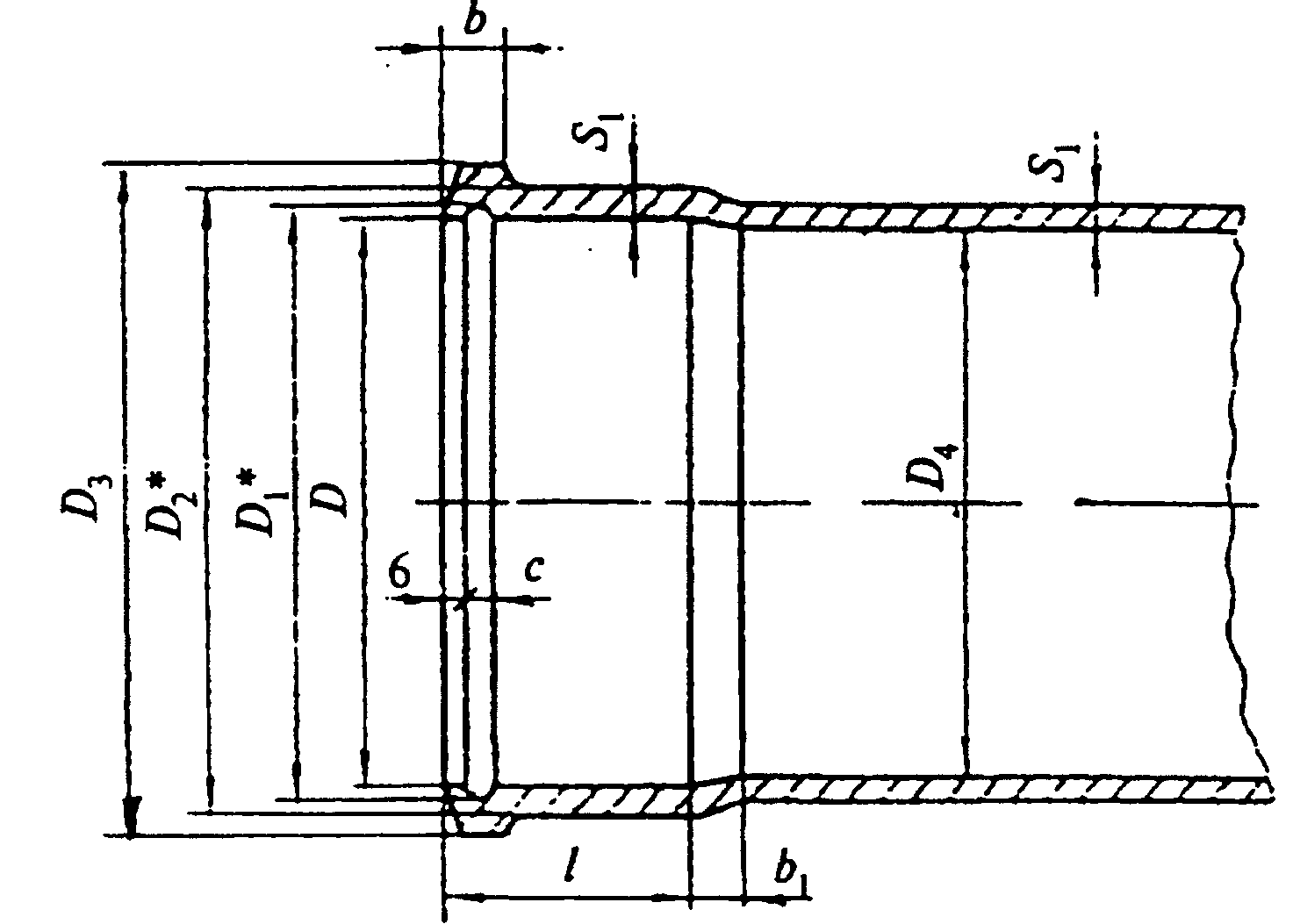

4.1 Трубы

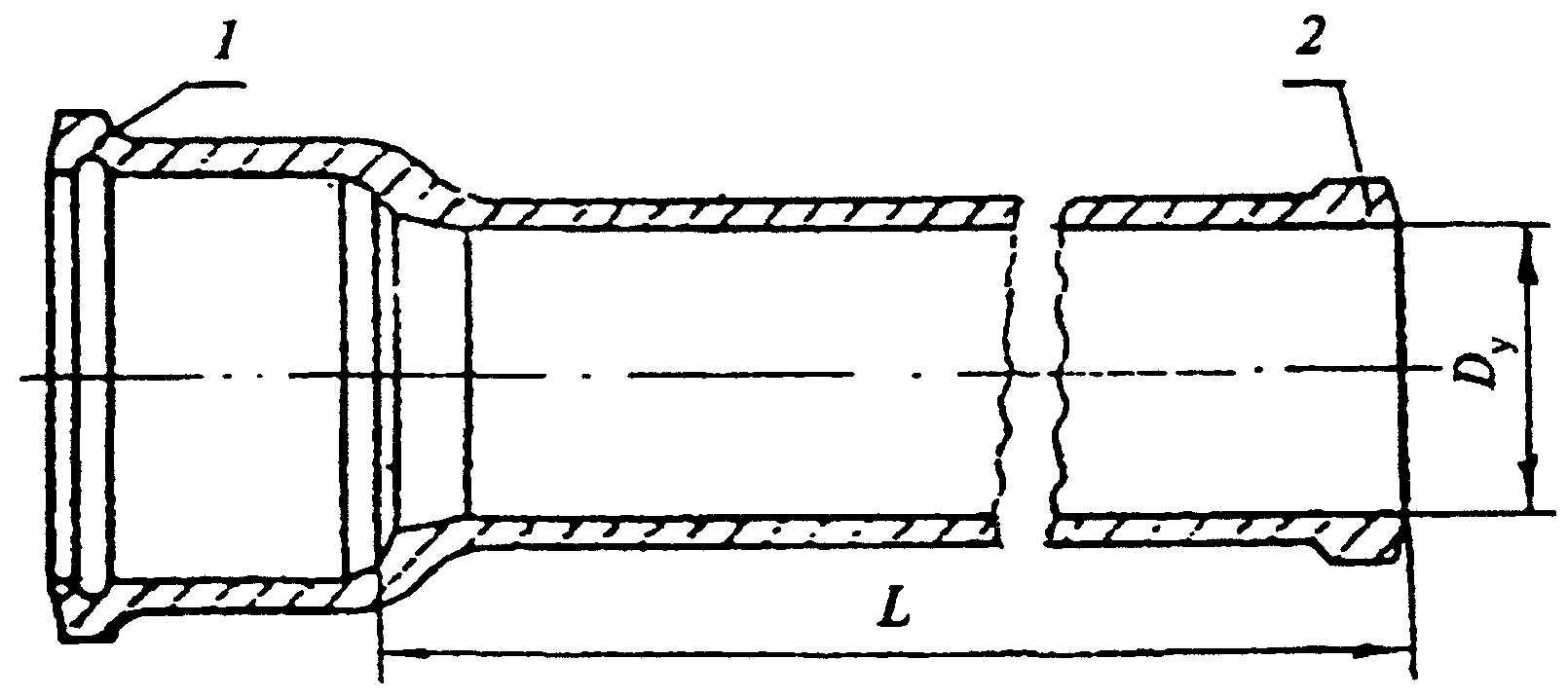

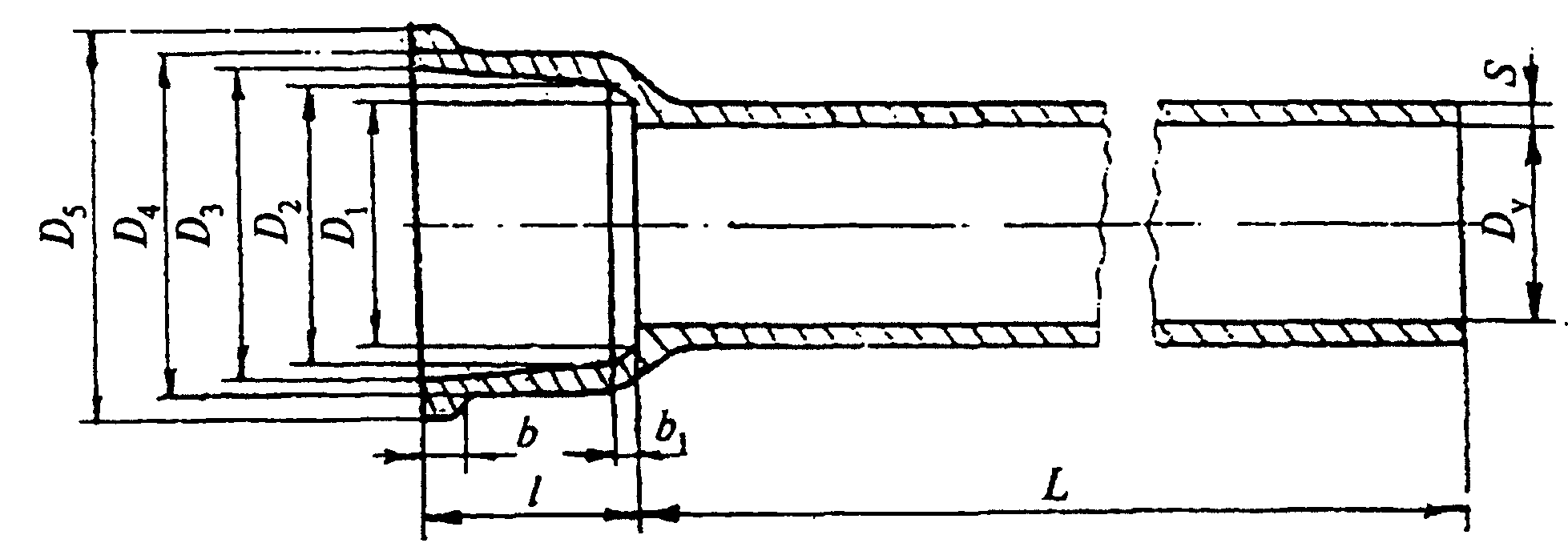

4.1.1 Конструкция и размеры труб должны соответствовать указанным на рисунке 1 и в таблице 2.

Допускается по согласованию между потребителем и предприятием-изготовителем изготовление труб без раструбов и поставка их в комплекте с муфтами МФ. Длина таких труб может отличаться от указанной в таблице.

Пример условного обозначения трубы чугунной канализационной D_{\text{у}} = 100 мм, L = 2000 мм:

ТЧК-100-2000 ГОСТ 6942-98

Рисунок 1

Таблица 2

Размеры в миллиметрах

4.2 Раструбы и хвостовики фасонных частей

4.2.1. Раструбы фасонных частей изготавливают четырех типов: I, II, III, IV.

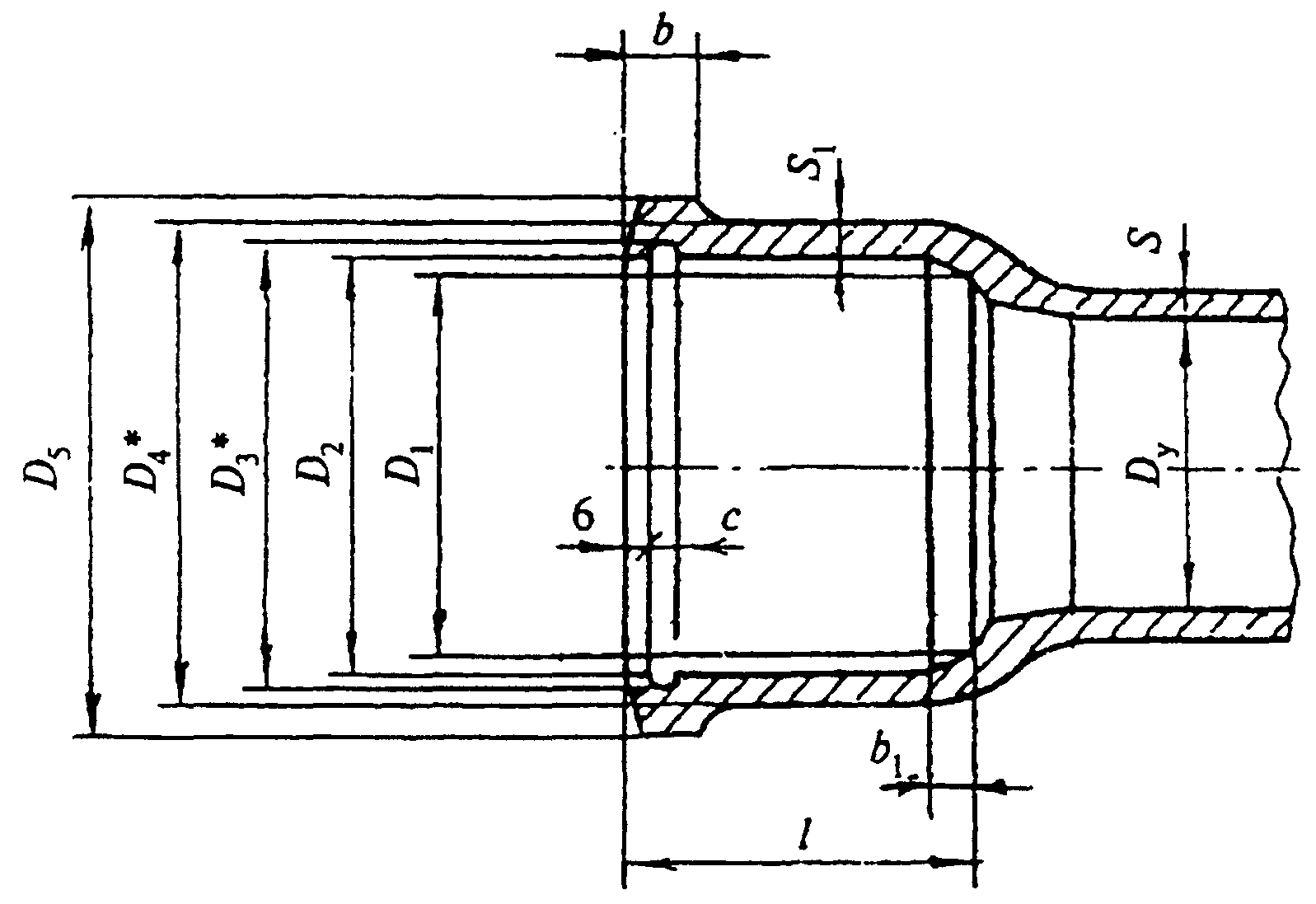

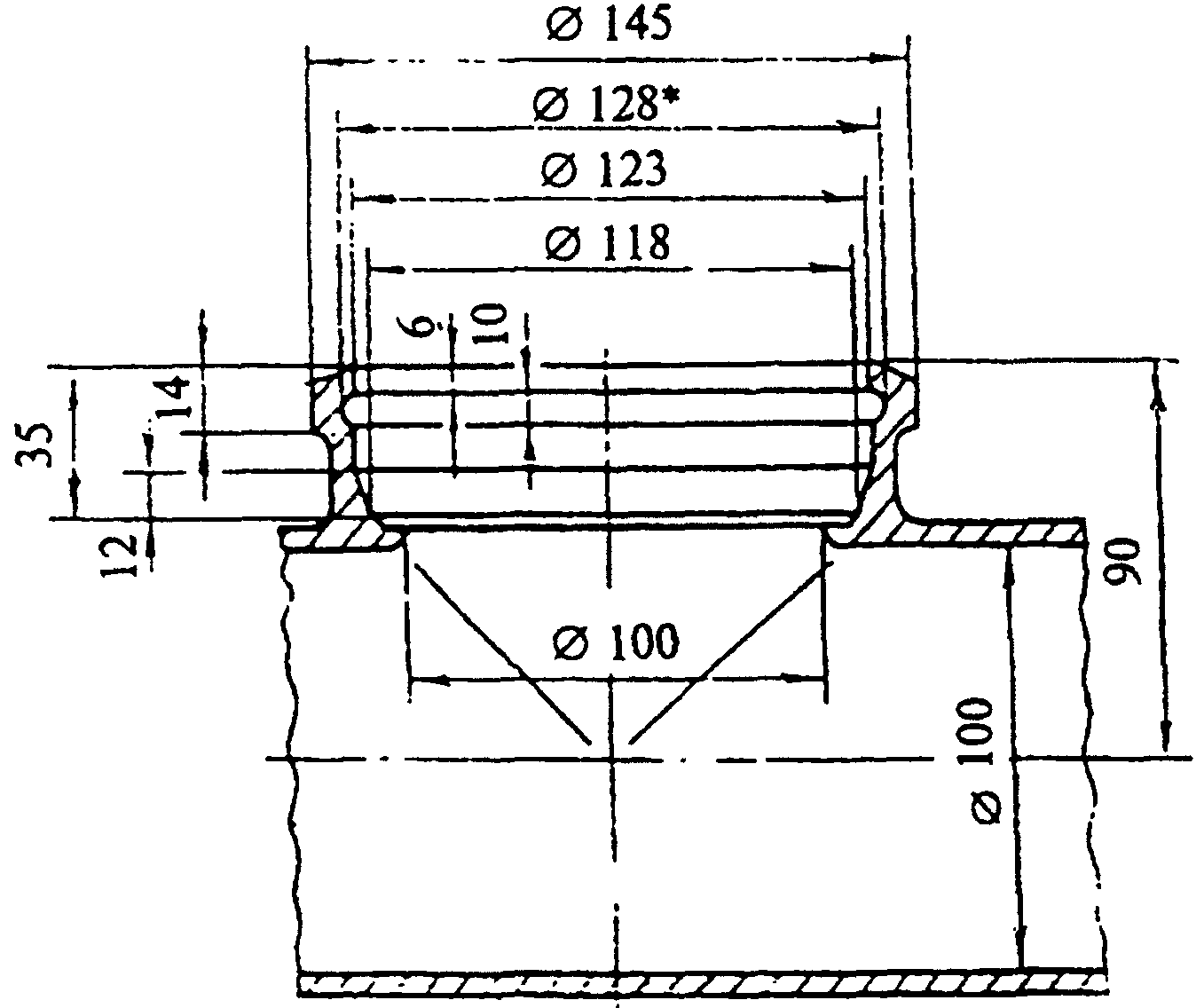

4.2.2. Конструкция и размеры раструбов типа I должны соответствовать указанным на рисунке 2 и в таблице 3, типа II — на рисунке 3 и в таблице 4, типа III — на рисунке 4 и типа IV — на рисунке 5. Размеры даны без учета антикоррозионного покрытия. Допускается вариант изготовления раструбов типов I, II, IV без кольцевой канавки на внутренней поверхности раструбов.

<*> Размеры для справок

Таблица 3

В миллиметрах

<*> Размеры для справок

Таблица 4

В миллиметрах

Рисунок 4

<*> Размеры для справок

Рисунок 5

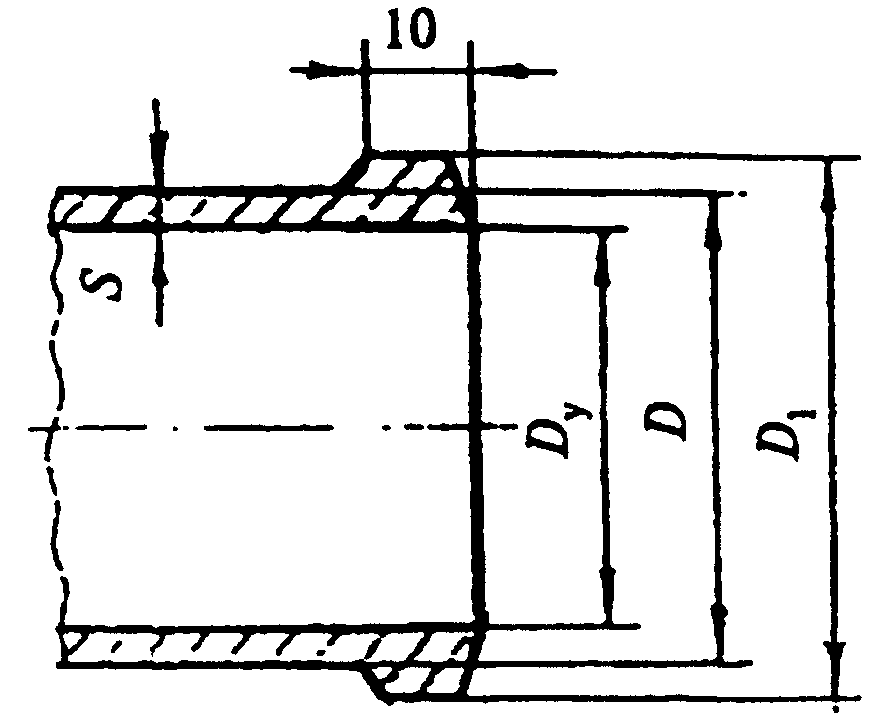

4.2.3. Конструкция и размеры хвостовиков фасонных частей должны соответствовать указанным на рисунке 6 и в таблице 5.

Рисунок 6

Таблица 5

В миллиметрах

4.3 Патрубки

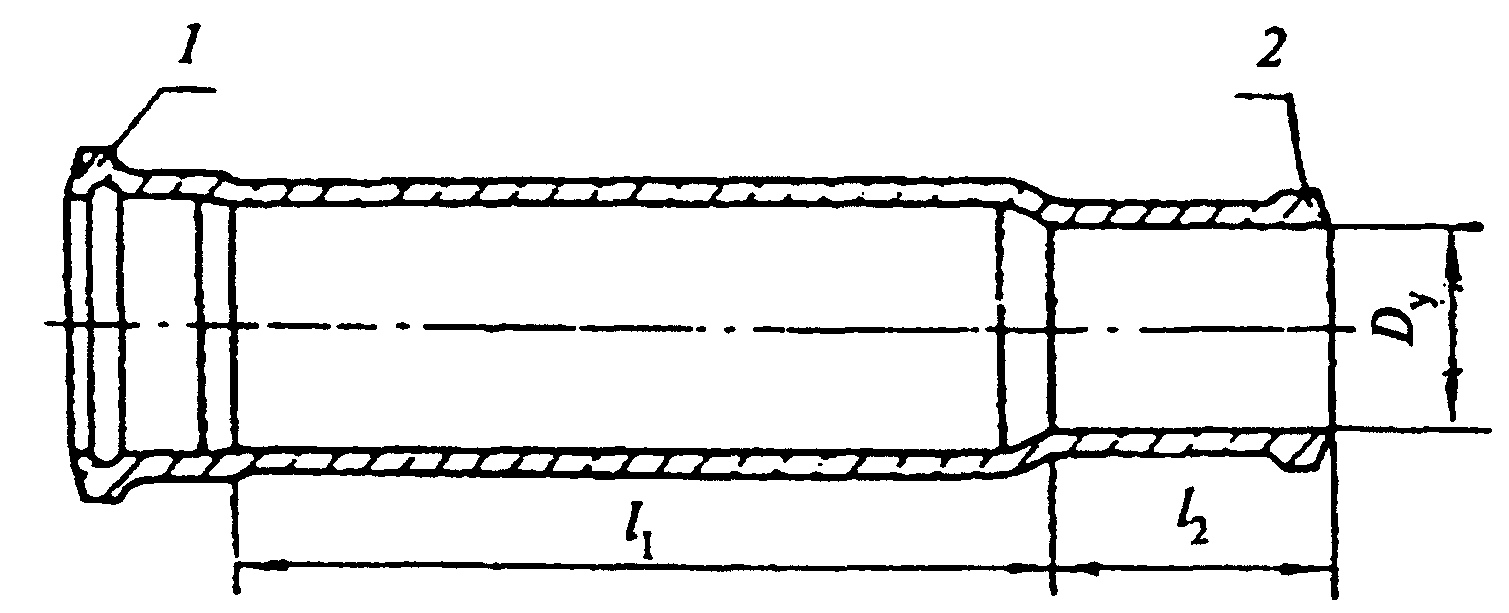

4.3.1. Конструкция и размеры патрубков должны соответствовать указанным на рисунке 7 и в таблице 6.

Пример условного обозначения патрубка D_{\text{у}} = 100 мм, L = 250 мм:

П-100-250 ГОСТ 6942-98

1 — раструб типа I; 2 — хвостовик

Рисунок 7

Таблица 6

Размеры в миллиметрах

4.4 Патрубки компенсационные

4.4.1. Конструкция и размеры компенсационных патрубков должны соответствовать указанным на рисунке 8 и в таблице 7.

Пример условного обозначения патрубка компенсационного D_{\text{у}} — 100 мм:

ПК-100 ГОСТ 6942-98

1 — раструб типа II; 2 — хвостовик

Рисунок 8

Таблица 7

Размеры в миллиметрах

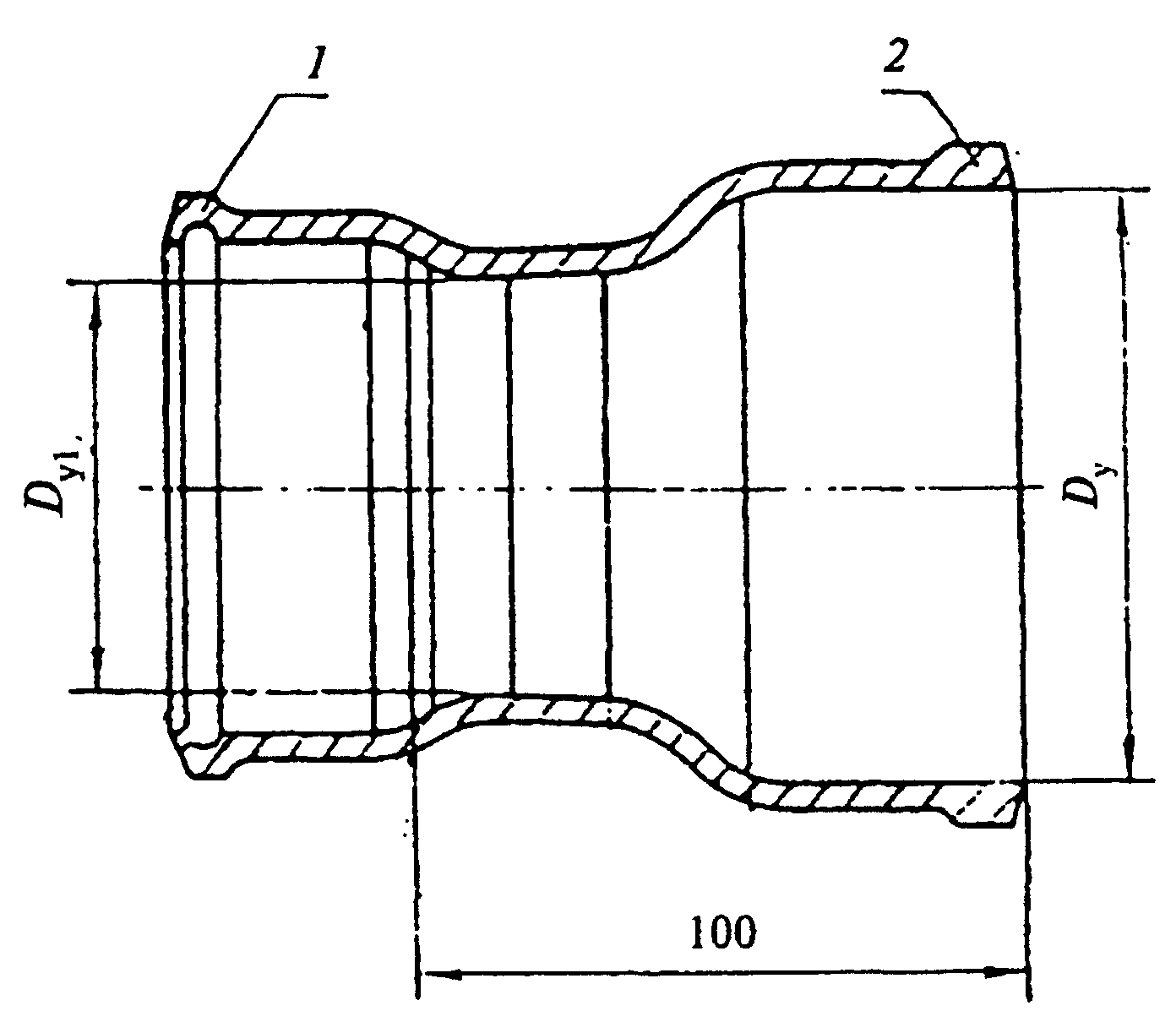

4.5 Патрубки переходные

4.5.1. Конструкция и размеры переходных патрубков должны соответствовать указанным на рисунке 9 и в таблице 8.

Пример условного обозначения патрубка переходного D_{\text{у}1} = 50 мм и D_{\text{у}} = 100 мм:

ПП-50/100 ГОСТ 6942-98

1 — раструб типа I; 2 — хвостовик

Рисунок 9

Таблица 8

4.6 Колена

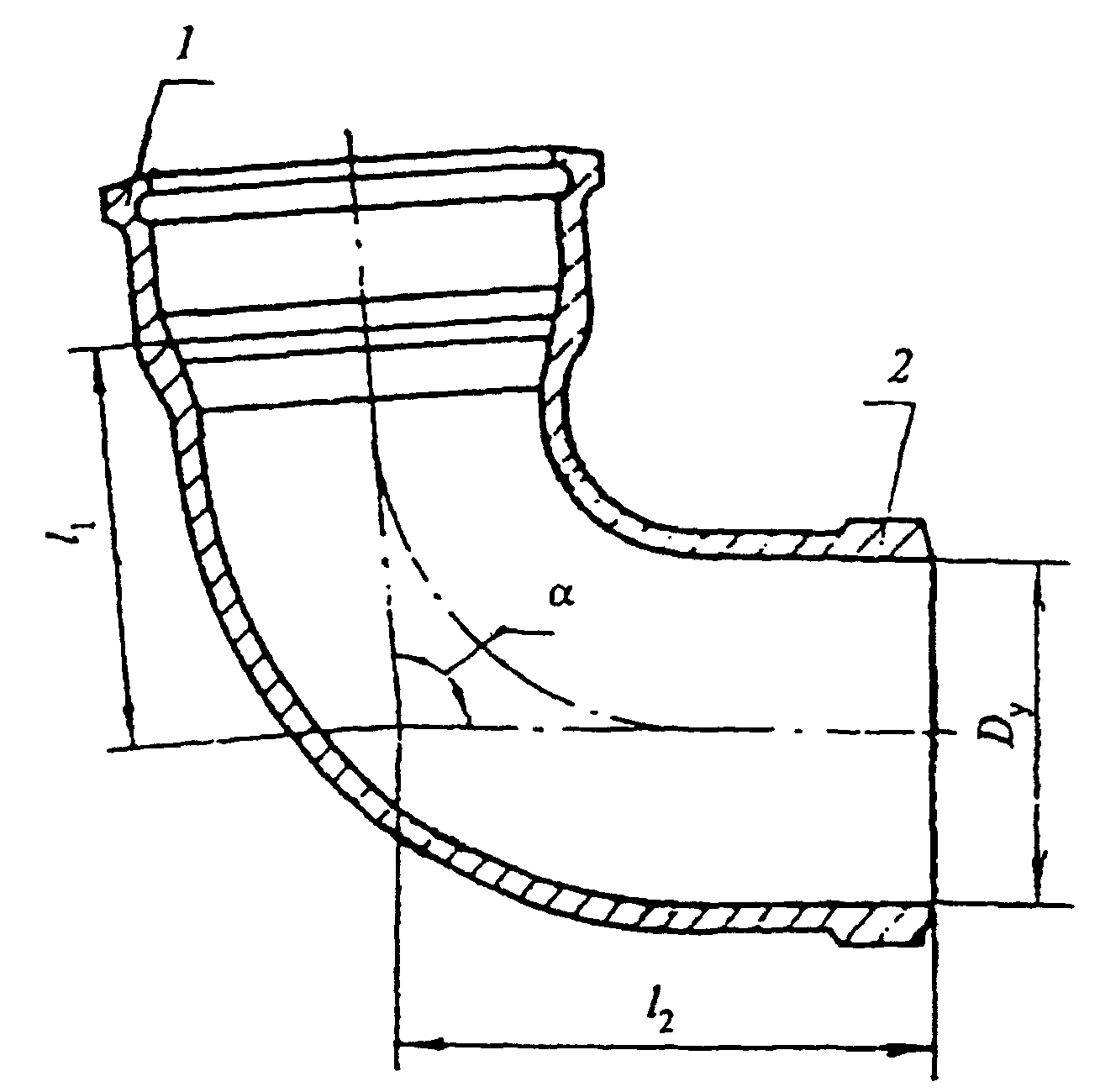

4.6.1. Конструкция и размеры колен должны соответствовать указанным на рисунке 10 и в таблице 9.

Пример условного обозначения колена D_{\text{у}} = 100 мм:

К-100 ГОСТ 6942-98

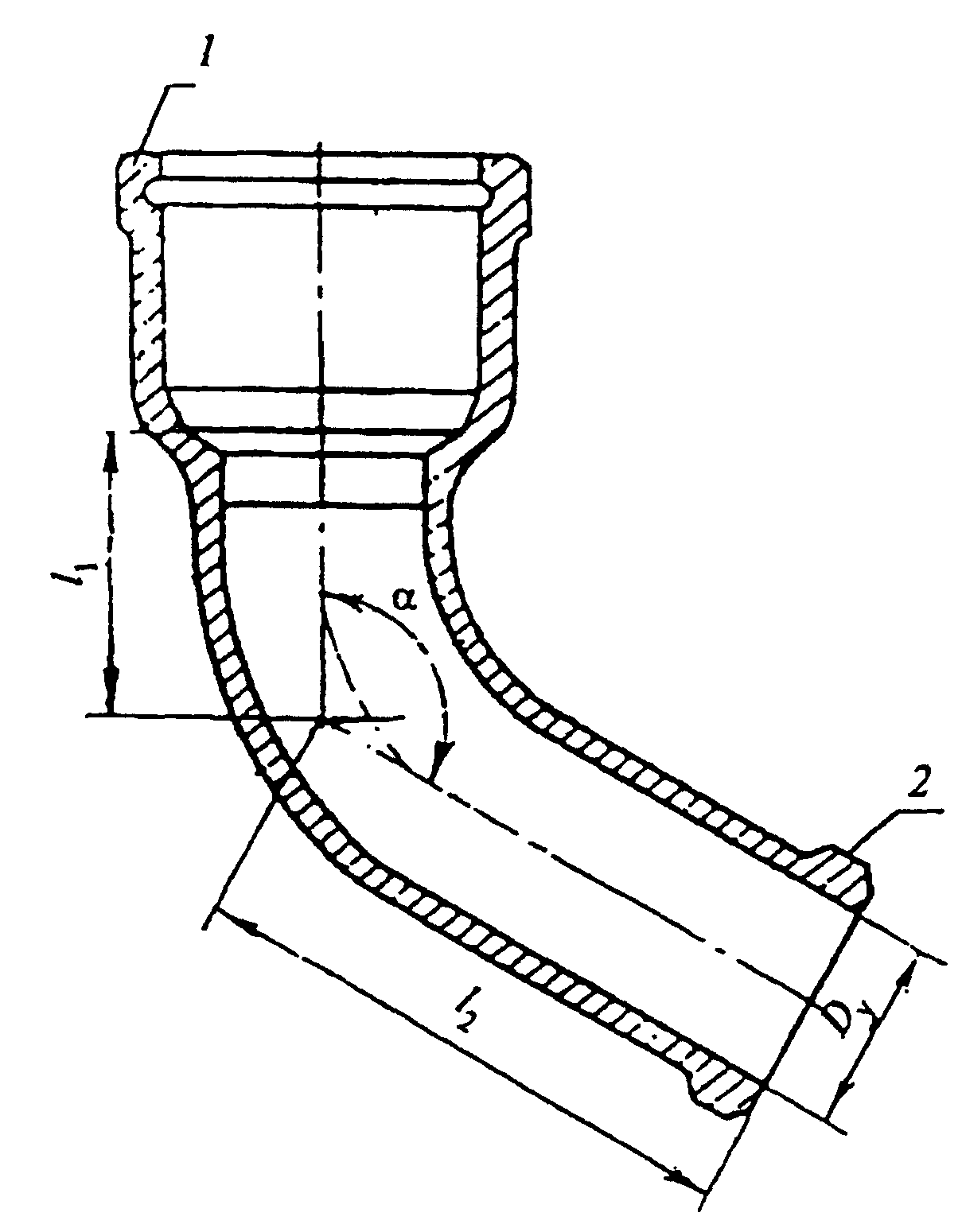

\alpha = 92^{\circ}30' \pm 1^{\circ}30' ; 1 — раструб типа I; 2 — хвостовик

Рисунок 10

Таблица 9

Размеры в миллиметрах

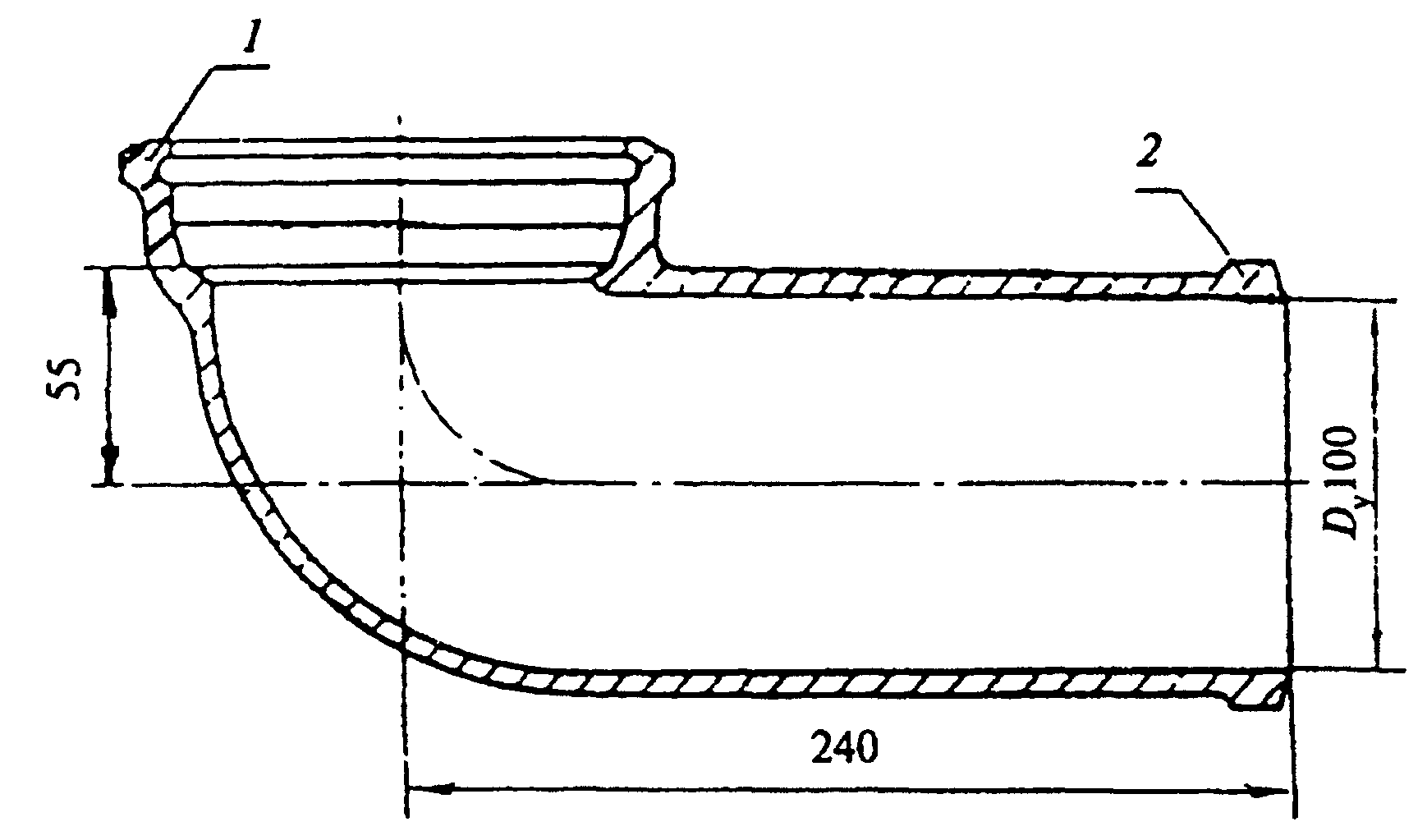

4.7 Колена низкие

4.7.1. Конструкция и размеры колен низких должны соответствовать указанным на рисунке 11. Масса колена низкого 3,4 кг.

КН-100 ГОСТ 6942-98

4.8 Отводы 110° и 120°

4.8.1. Конструкция и размеры отводов должны соответствовать указанным на рисунке 12 и в таблицах 10 и 11.

То же, с \alpha = 150° и D_{\text{у}} = 100Д (удлиненный) мм:

О 150°-100Д ГОСТ 6942-98

1 — раструб типа I; 2 — хвостовик

Рисунок 12

Таблица 10

Размеры в миллиметрах

Таблица 11

Размеры в миллиметрах

4.9 Отводы-тройники приборные

4.9.1. Отводы-тройники приборные изготавливают в двух исполнениях: правом и левом.

4.9.2. Конструкция и размеры отводов-тройников приборных должны соответствовать указанным на рисунке 13. Масса отвода-тройника 7,0 кг.

Условное обозначение отвода-тройника приборного в правом исполнении:

То же, в левом исполнении:

Рисунок 13

4.10 Отступы

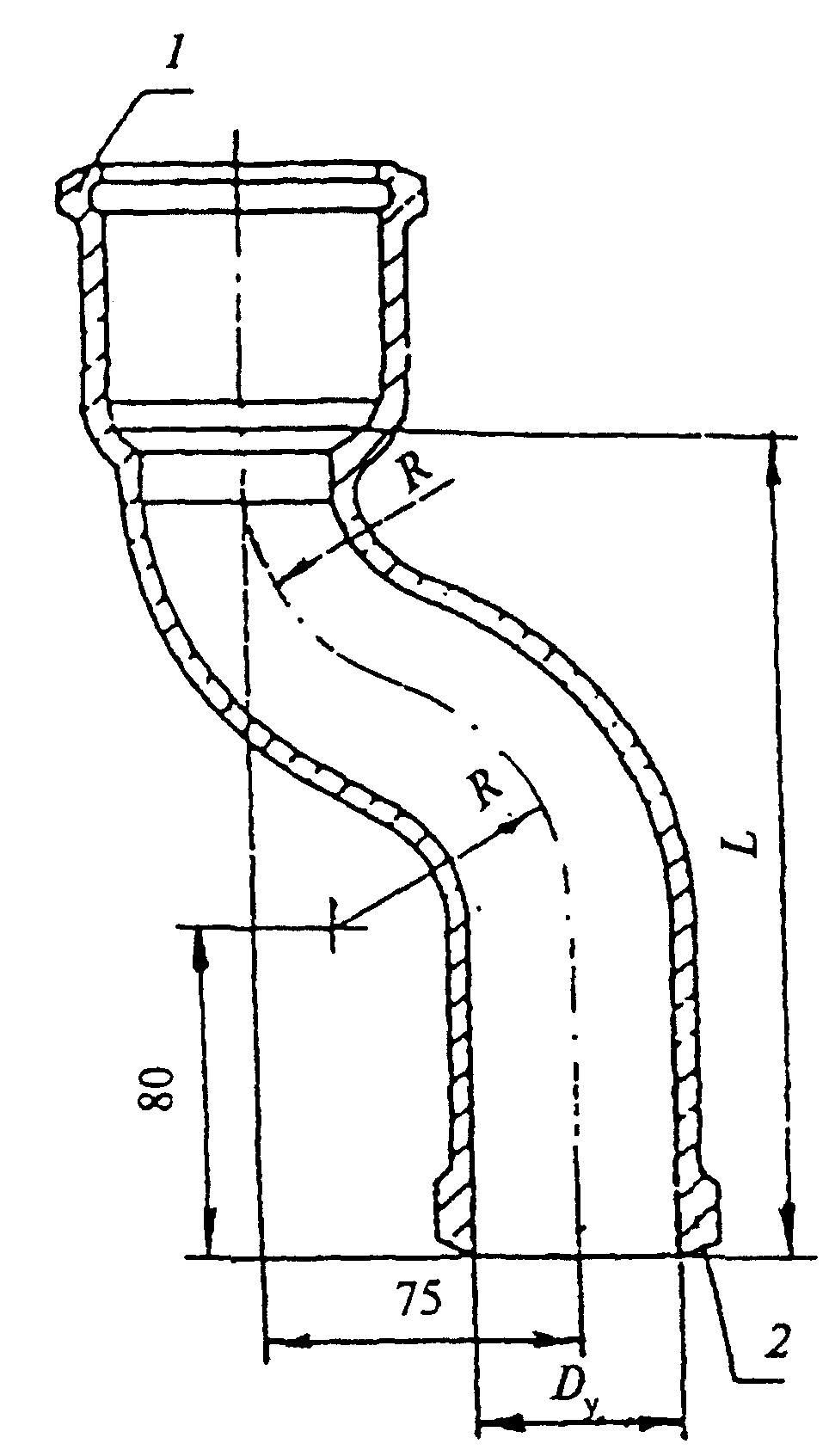

4.10.1. Конструкция и размеры отступов должны соответствовать указанным на рисунке 14 и в таблице 12.

Пример условного обозначения отступа D_{\text{у}} = 100 мм:

ОТС-100 ГОСТ 6942-98

1 — раструб типа I; 2 — хвостовик

Рисунок 14

Таблица 12

Размеры в миллиметрах

4.11 Тройники прямые

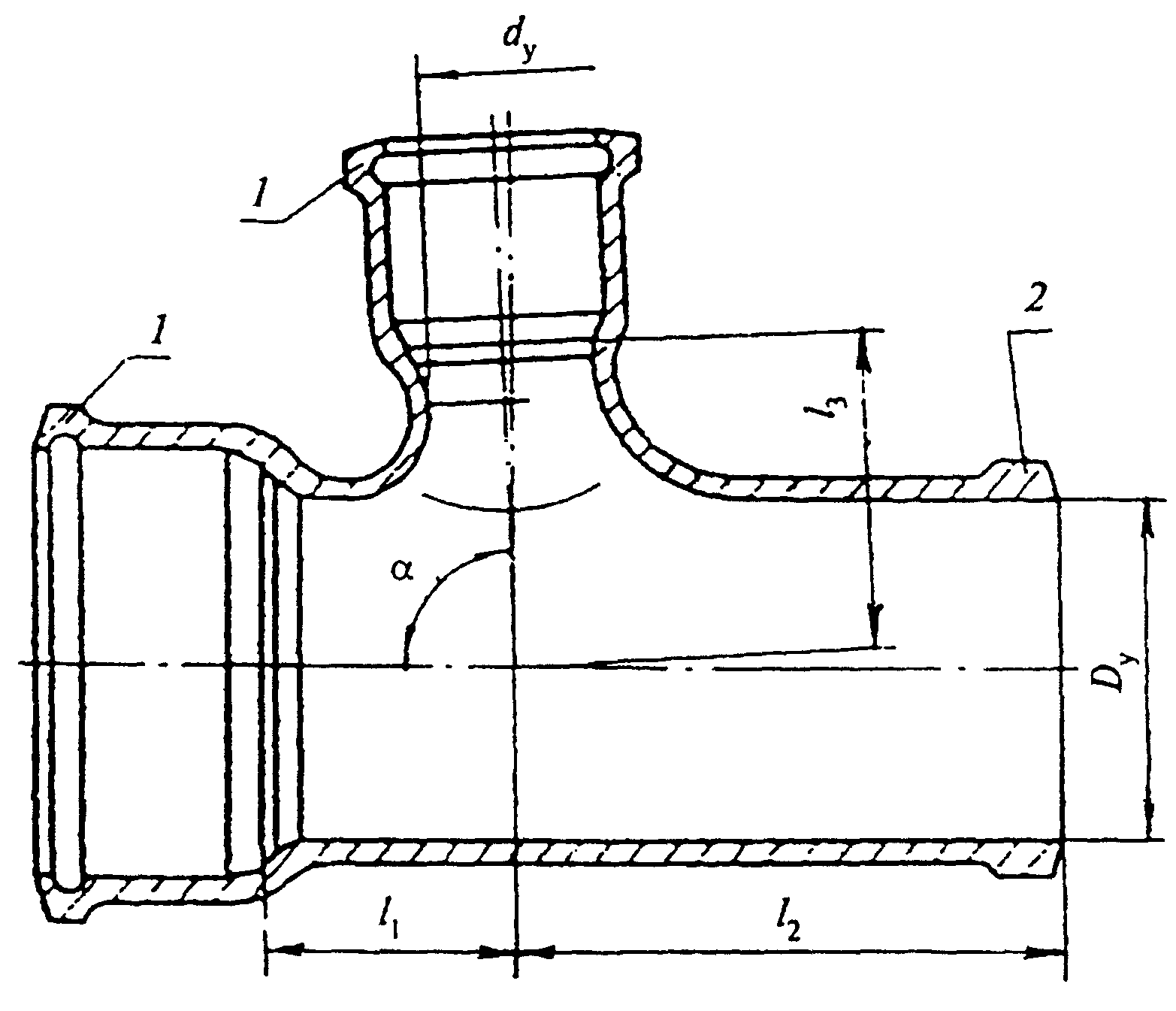

4.11.1. Конструкция и размеры тройников прямых должны соответствовать указанным на рисунке 15 и в таблице 13.

Пример условного обозначения тройника прямого D_{\text{у}} = 50 мм и d_{\text{у}} = 50 мм:

ТП-50 x 50 ГОСТ 6942-98

То же, длинного, D_{\text{у}} = 100 мм и d_{\text{у}} = 100Д мм:

ТП-100 x 100Д ГОСТ 6942-98

\alpha = 87^{\circ}30' \pm 1^{\circ}30' ; 1 — раструб типа I; 2 — хвостовик

Рисунок 15

Таблица 13

Размеры в миллиметрах

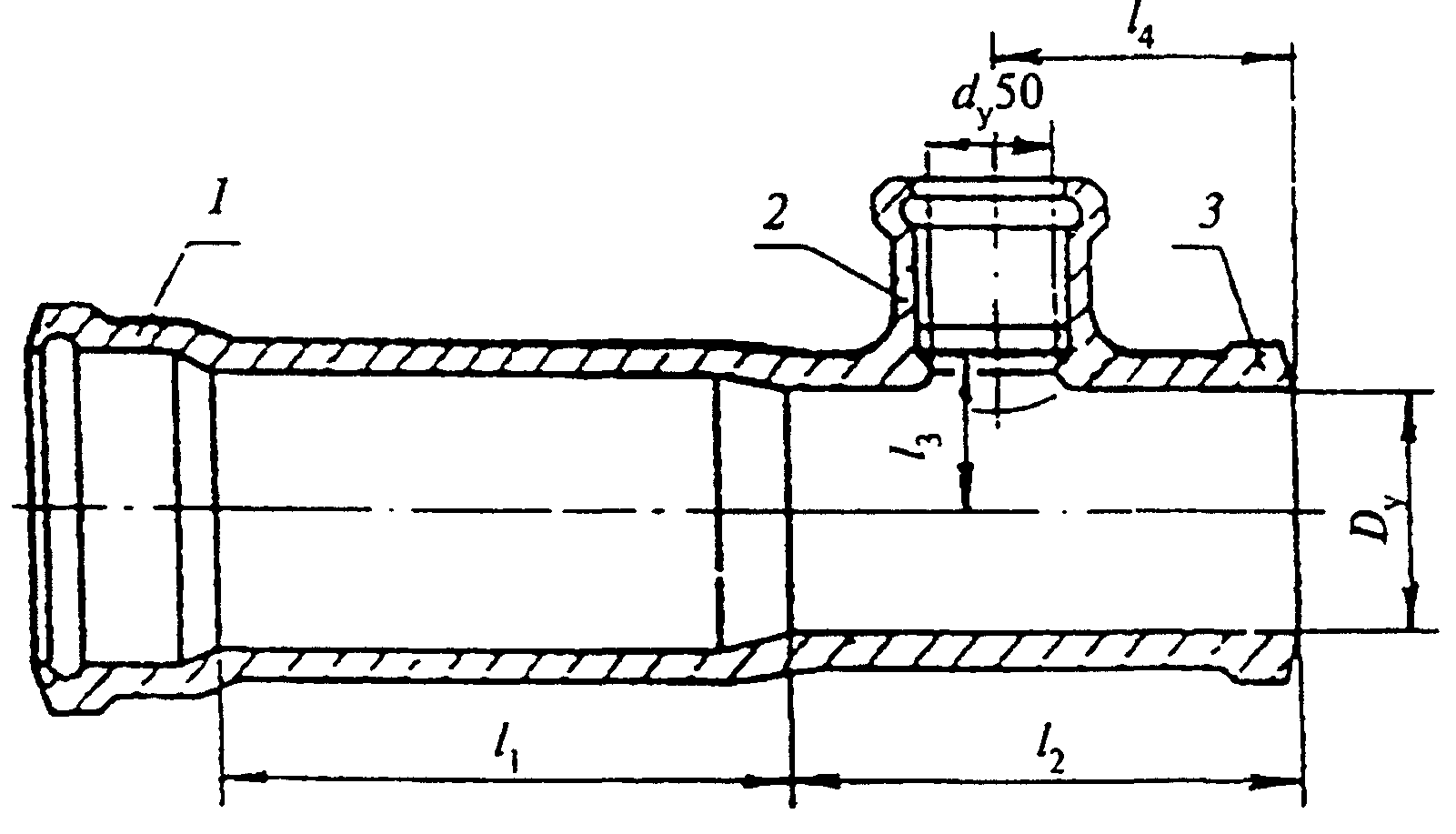

4.12 Тройники прямые компенсационные

4.12.1. Конструкция и размеры тройников прямых компенсационных должны соответствовать указанным на рисунке 16 и в таблице 14.

Пример условного обозначения тройника прямого компенсационного D_{\text{у}} = 100 мм, d_{\text{у}} = 50 мм:

ТПК-100 x 50 ГОСТ 6942-98

1 — раструб типа II; 2 — раструб типа I; 3 — хвостовик

Рисунок 16

Таблица 14

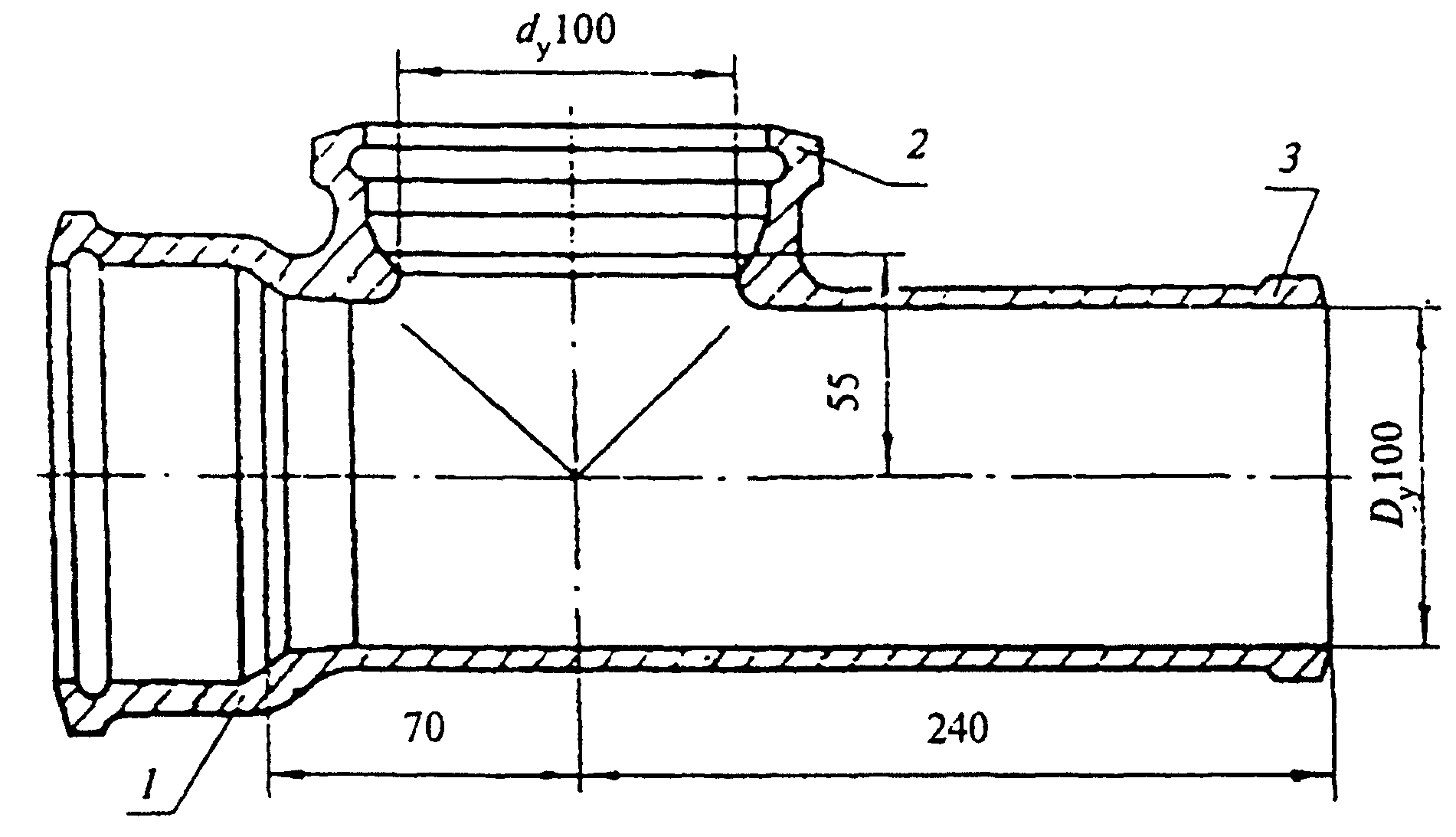

4.13 Тройники прямые низкие

4.13.1. Конструкция и размеры тройников прямых низких должны соответствовать указанным на рисунке 17. Масса тройника 5,8 кг.

ТН-100 x 100 ГОСТ 6942-98

1 — раструб типа I; 2 — раструб типа IV; 3 — хвостовик

Рисунок 17

4.14 Тройники прямые переходные

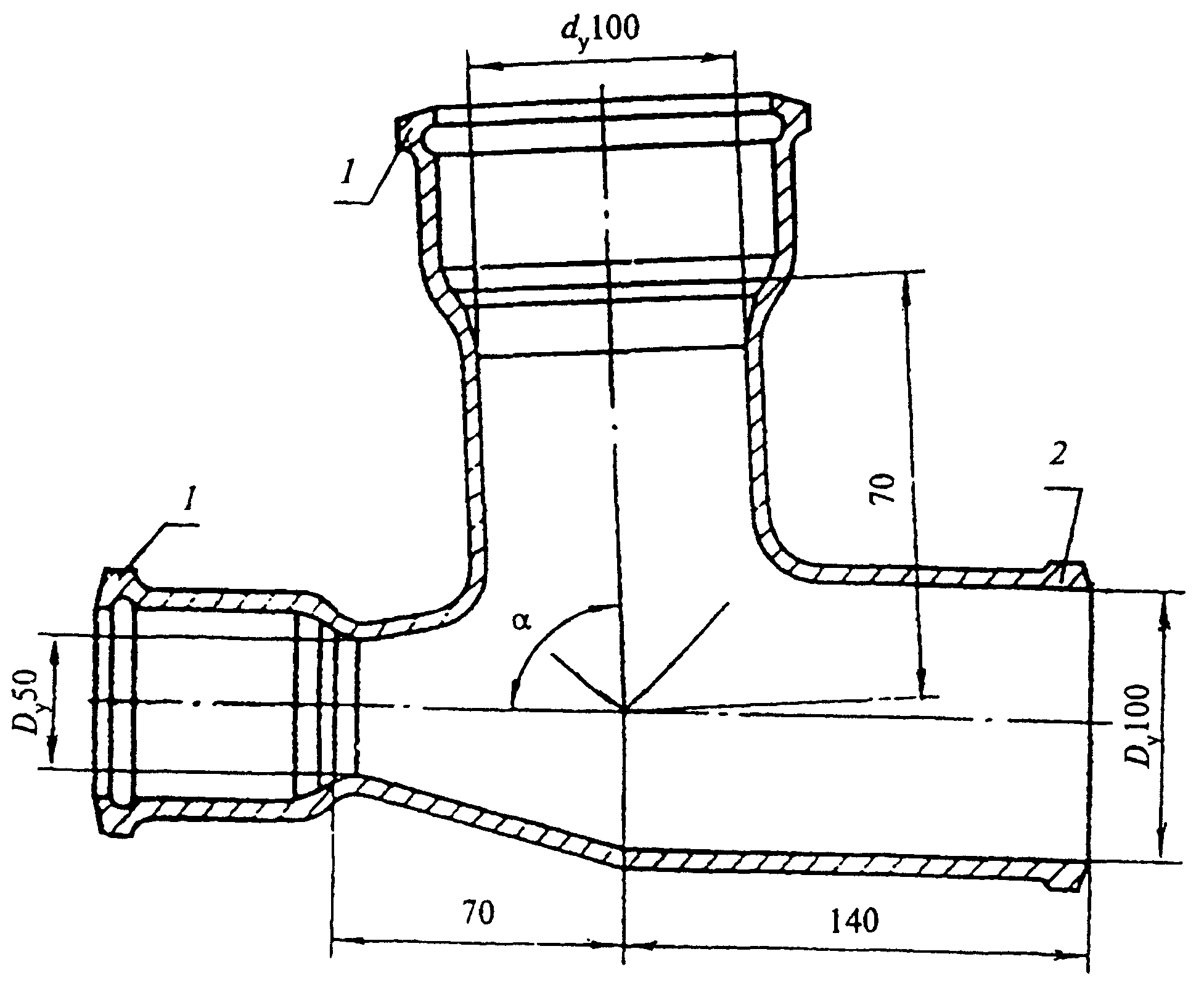

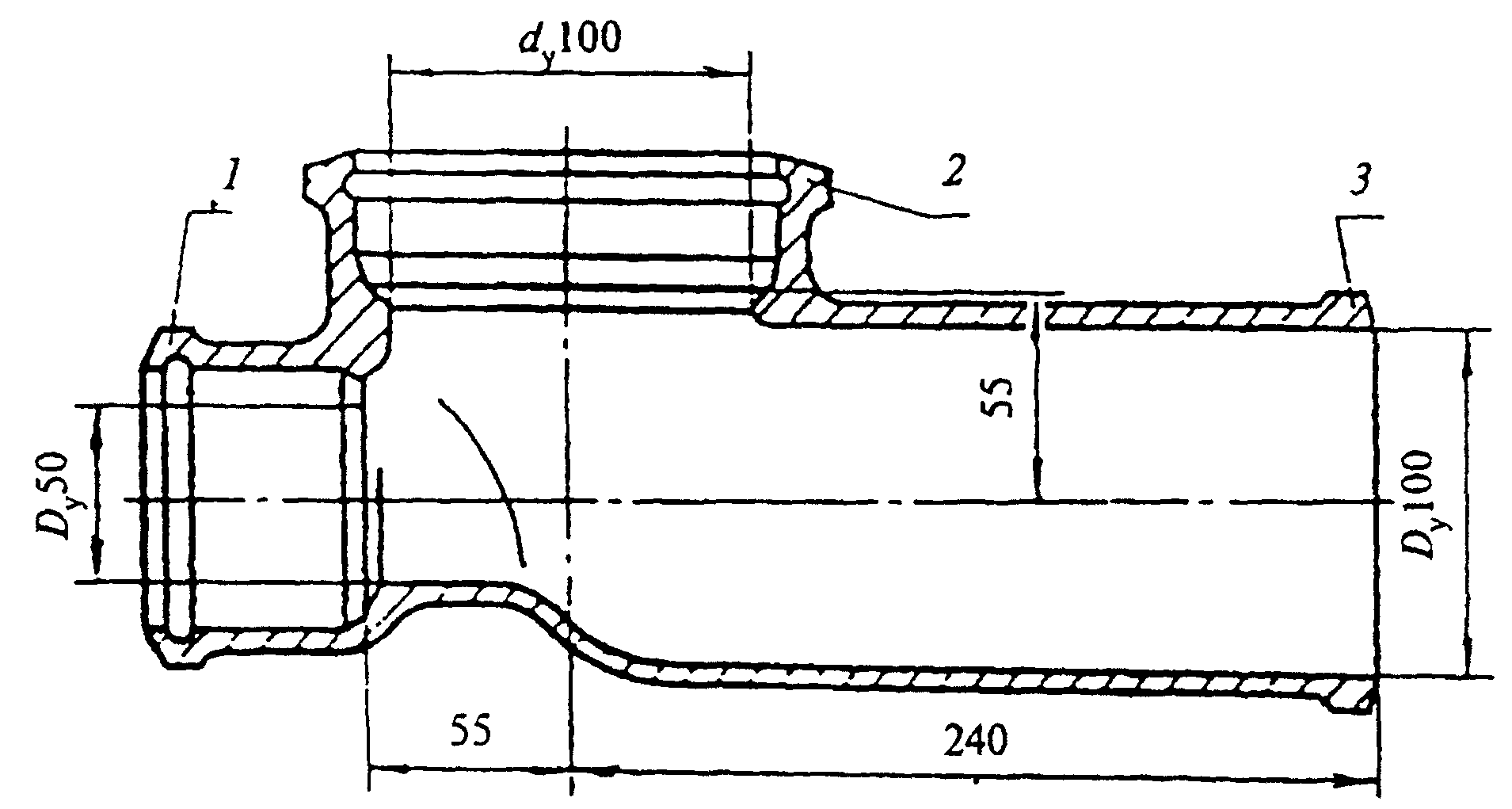

4.14.1. Конструкция и размеры тройников прямых переходных должны соответствовать указанным на рисунке 18. Масса тройника 6,8 кг.

ТПР-100/50 x 100 ГОСТ 6942-98

Рисунок 18

4.15 Тройники прямые переходные низкие

4.15.1. Конструкция и размеры тройников прямых переходных низких должны соответствовать указанным на рисунке 19. Масса тройника 4,7 кг.

ТПРН-100/50 x 100 ГОСТ 6942-98

Рисунок 19

4.16 Тройники косые

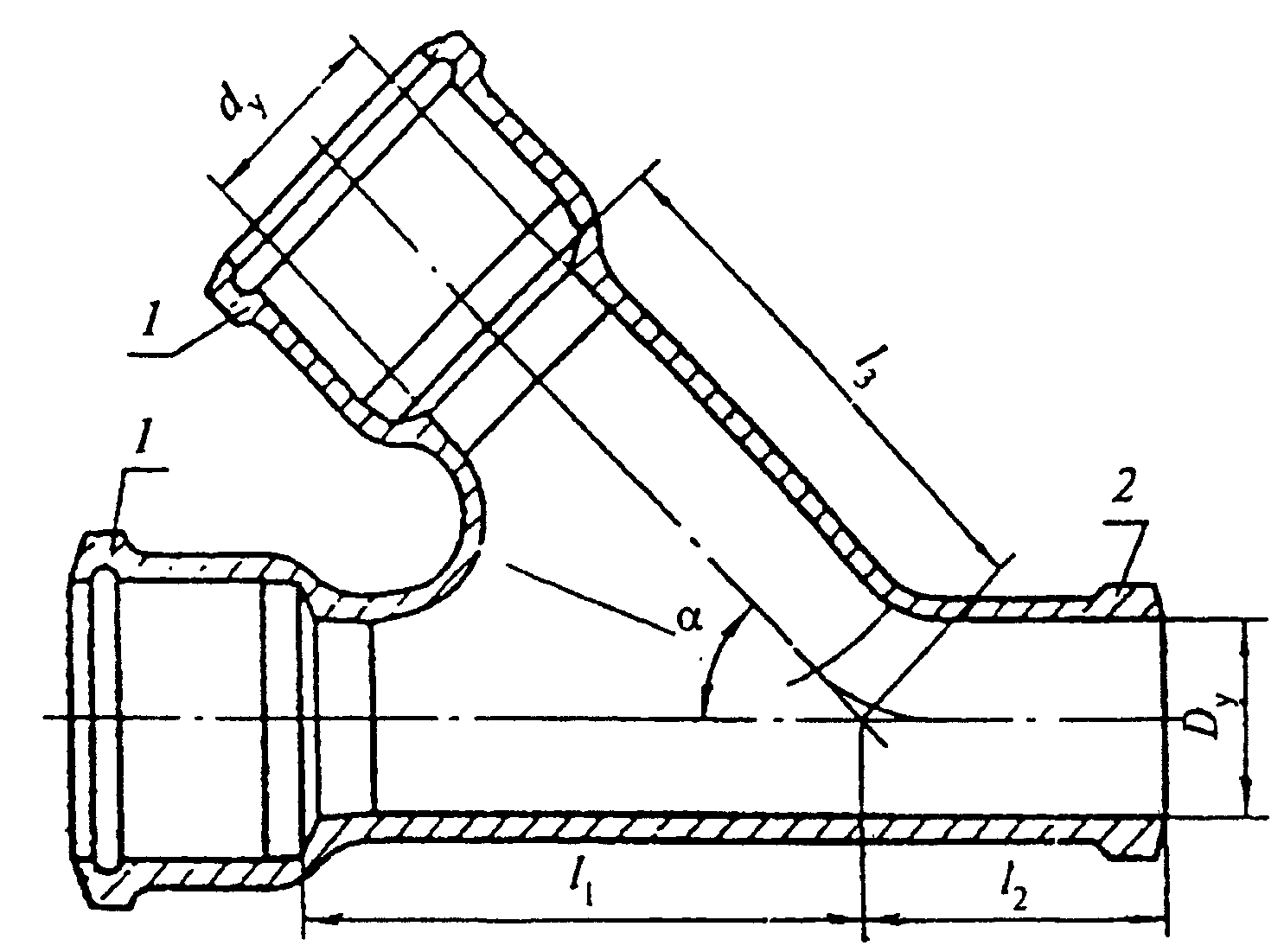

4.16.1. Конструкция и размеры тройников косых должны соответствовать указанным на рисунке 20 и в таблице 15.

ТК 60°-150 x 100 ГОСТ 6942-98

Рисунок 20

Таблица 15

Размеры в миллиметрах

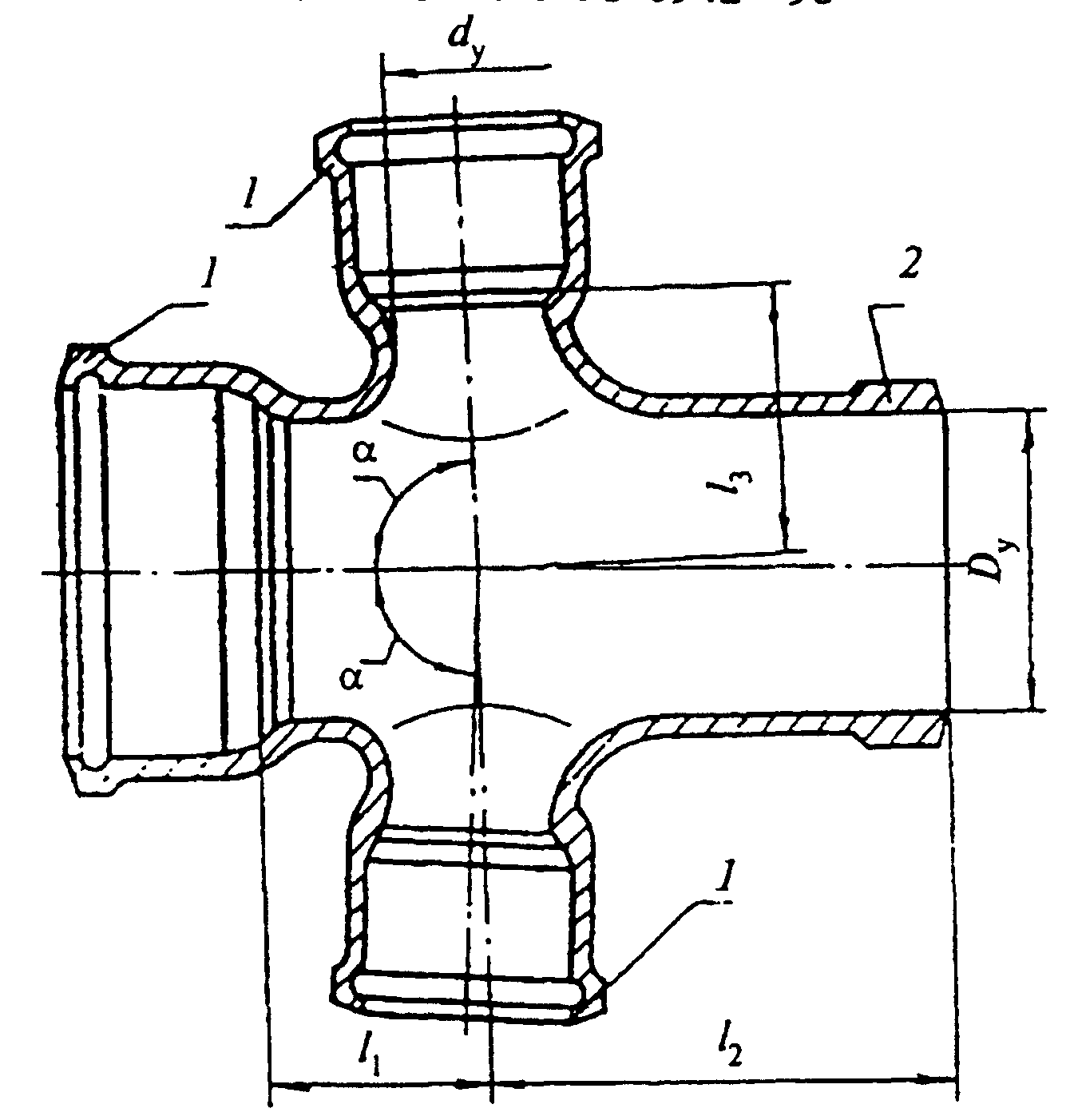

4.17 Крестовины прямые

4.17.1. Конструкция и размеры крестовин прямых должны соответствовать указанным на рисунке 21 и в таблице 16.

\alpha = 87^{\circ}30' \pm 1^{\circ}30' ; 1 — раструб типа I; 2 — хвостовик

Таблица 16

Размеры в миллиметрах

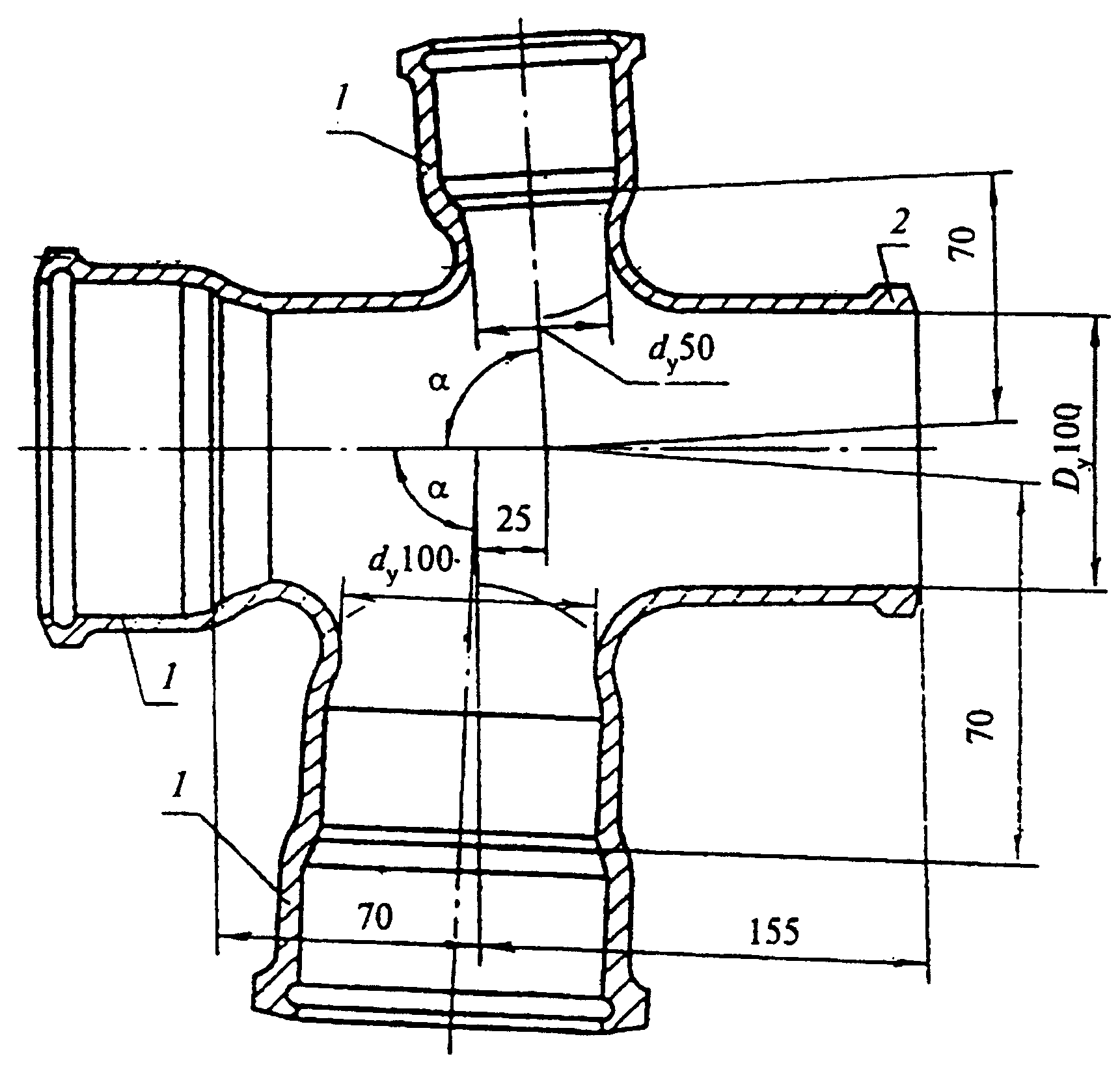

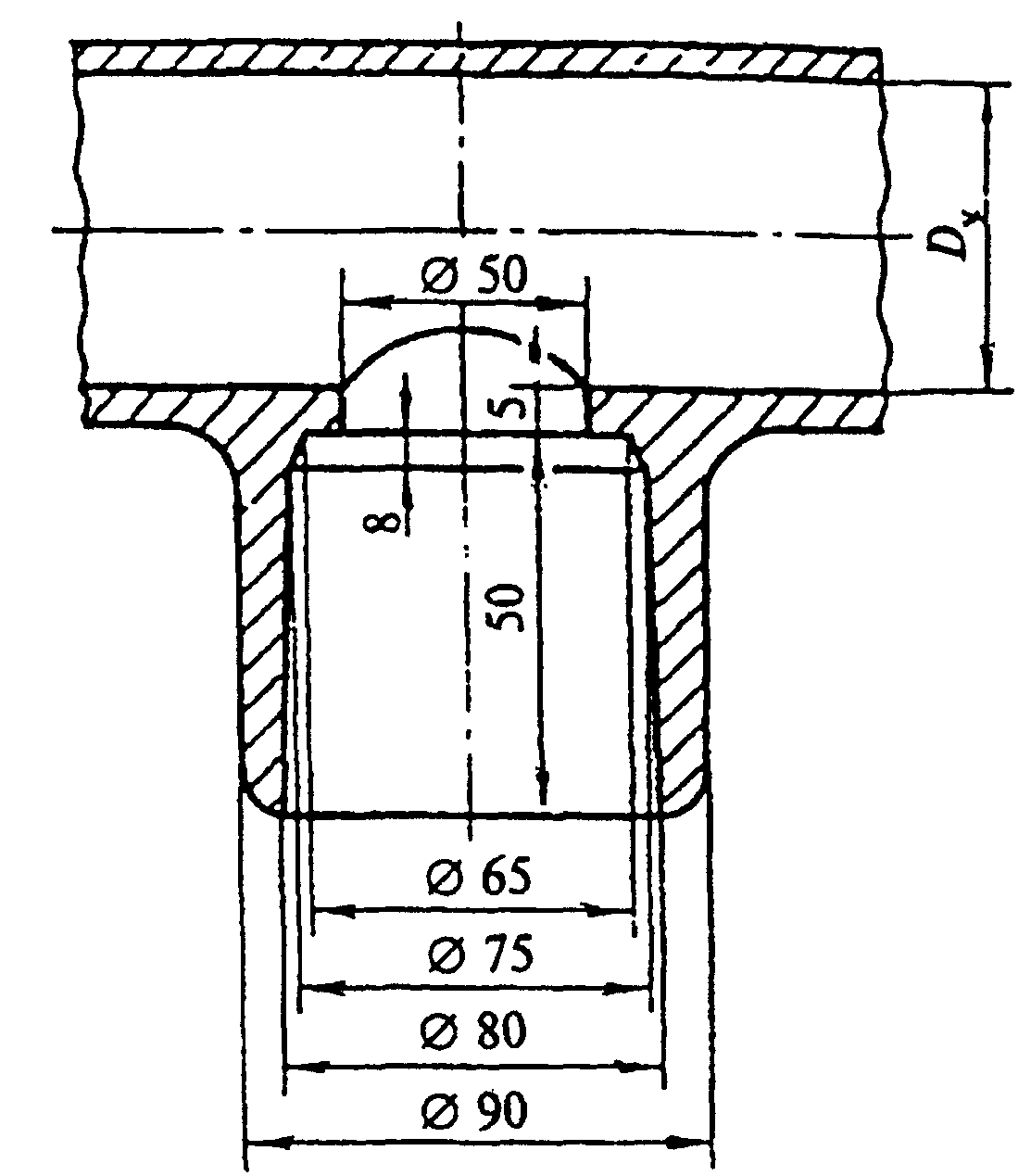

4.18 Крестовины прямые со смещенной осью отвода

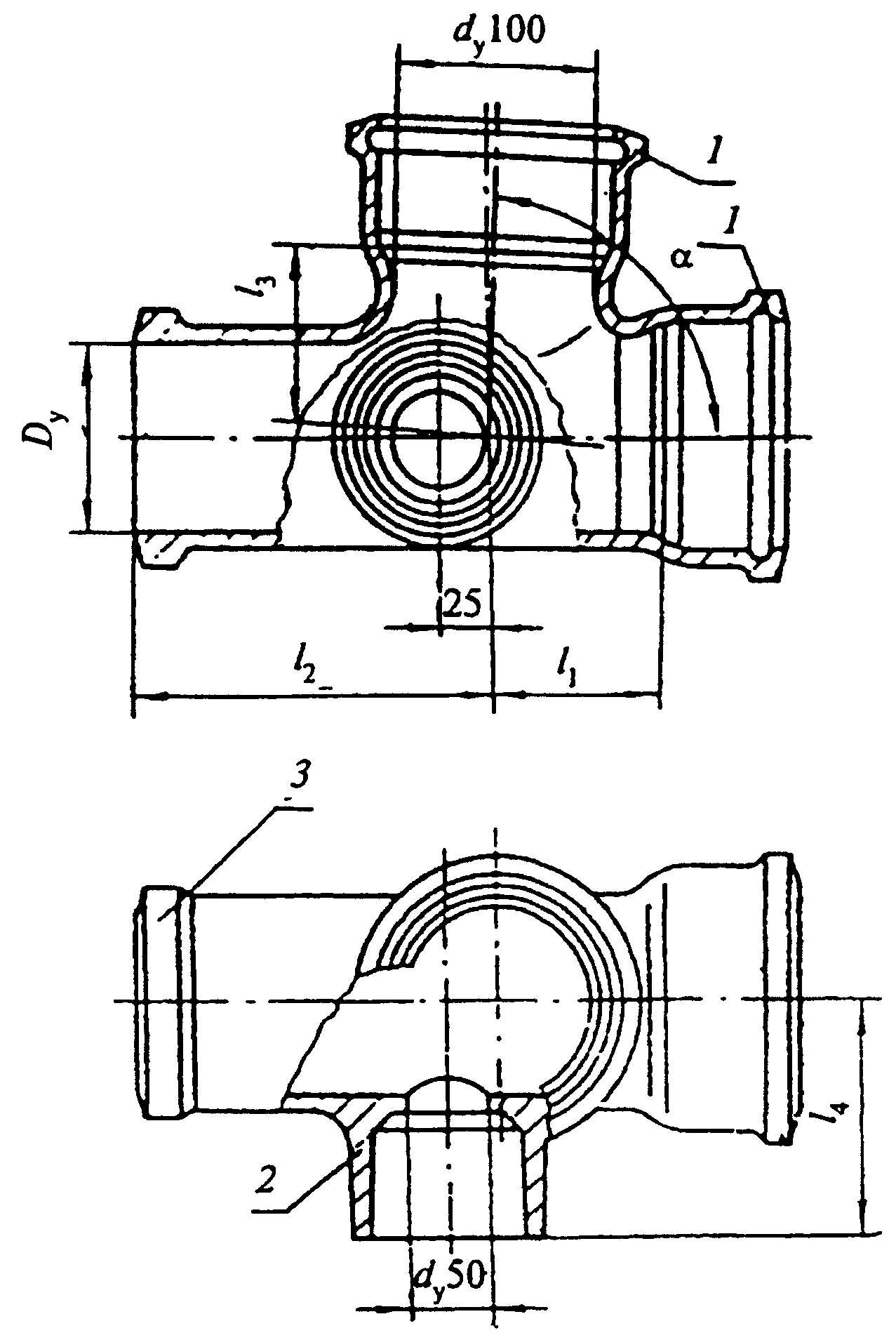

4.18.1. Конструкция и размеры крестовин прямых со смещенной осью отвода должны соответствовать указанным на рисунке 22. Масса тройника 7,6 кг.

КПС-100 x 50 ГОСТ 6942-98

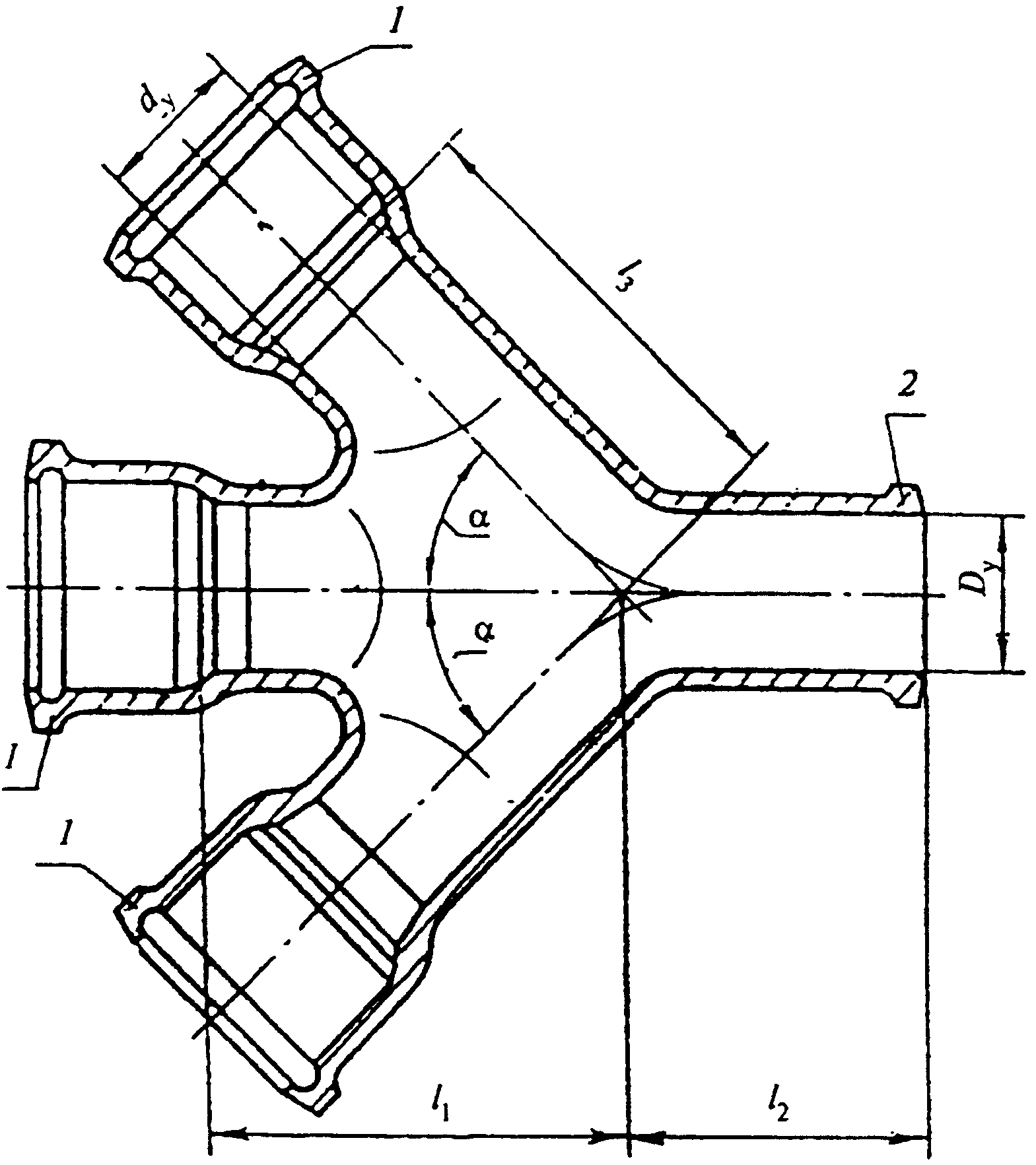

4.19 Крестовины косые

4.19.1. Конструкция и размеры крестовин косых должны соответствовать указанным на рисунке 23 и в таблице 17.

Пример условного обозначения крестовины косой с \alpha = 45°, D_{\text{у}} = 100 мм и d_{\text{у}} = 100 мм:

То же, с \alpha = 60°, D_{\text{у}} = 150 мм и d_{\text{у}} = 50 мм:

1 — раструб типа I; 2 — хвостовик

Таблица 17

4.20 Крестовины двухплоскостные

4.20.1. Крестовины двухплоскостные изготавливаются в двух исполнениях: правом и левом.

4.20.2. Конструкция и размеры двухплоскостных крестовин должны соответствовать указанным на рисунке 24 и в таблице 18.

Пример условного обозначения крестовины двухплоскостной D_{\text{у}} = 150 мм в правом исполнении:

То же, в левом исполнении:

Размеры в миллиметрах

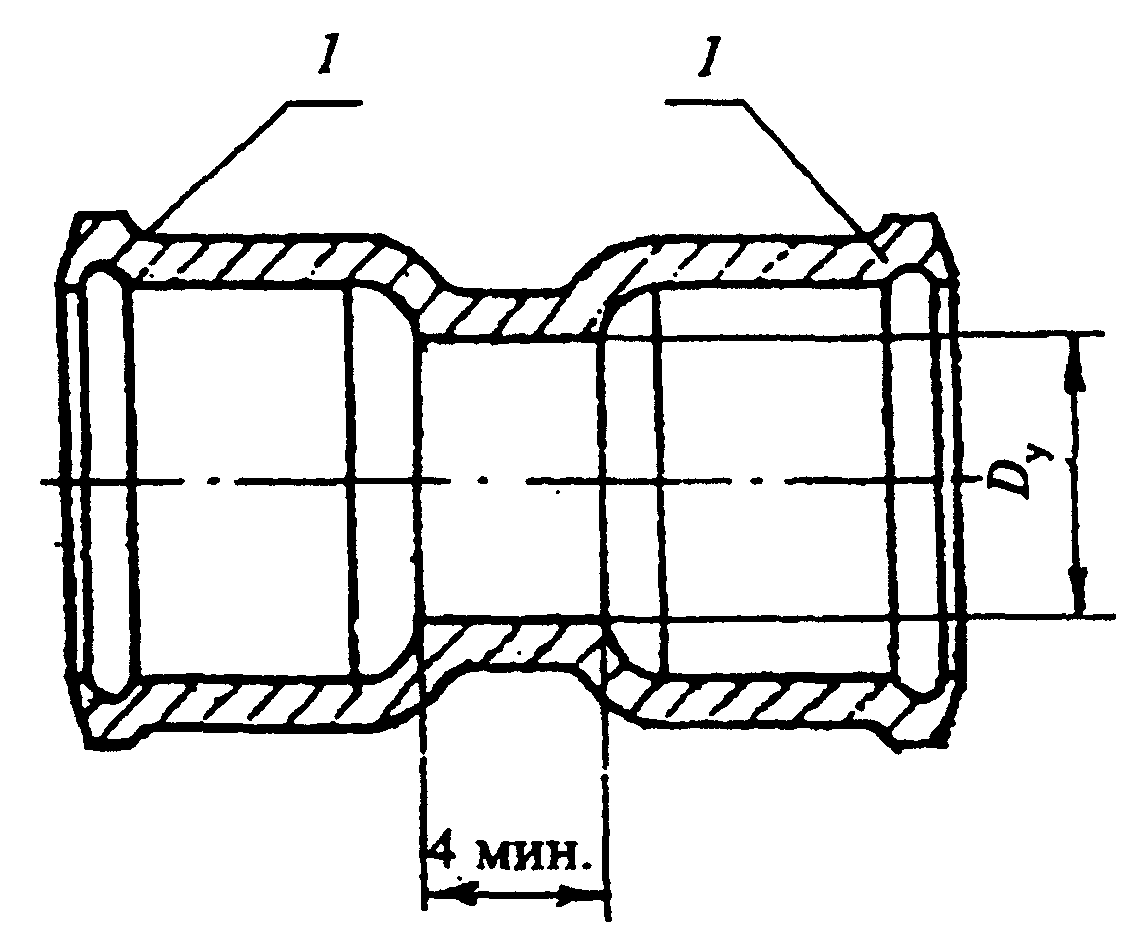

4.21 Муфты

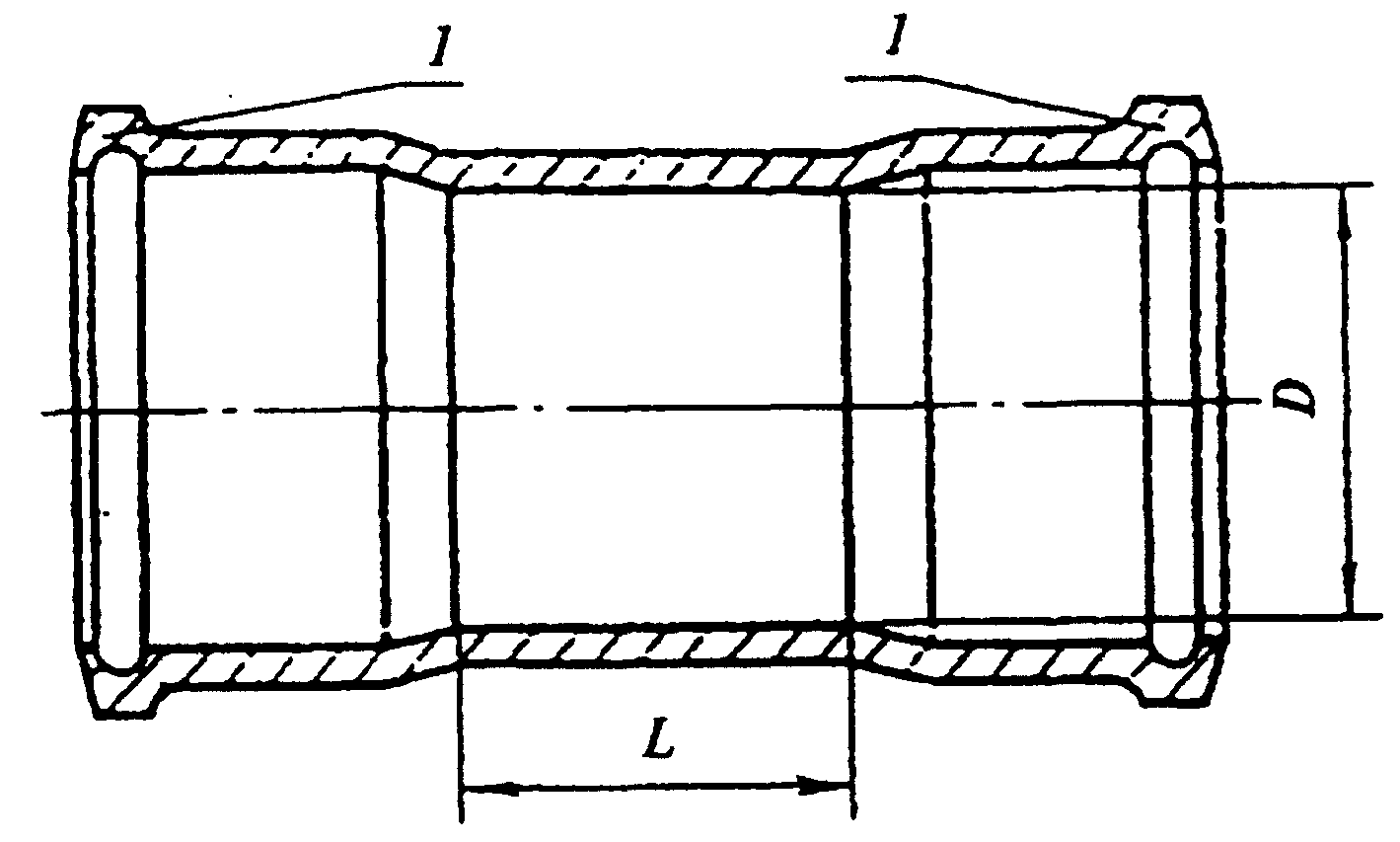

4.21.1. Конструкция и размеры муфт должны соответствовать указанным на рисунке 25 и в таблице 19.

Мф-100 ГОСТ 6942-98

Рисунок 25

Таблица 19

4.22 Муфты надвижные

4.22.1. Конструкция и размеры муфт надвижных должны соответствовать указанным на рисунке 26 и в таблице 20.

МфН-100 ГОСТ 6942-98

1 — раструб типа II

Таблица 20

Размеры в миллиметрах

4.23 Ревизии

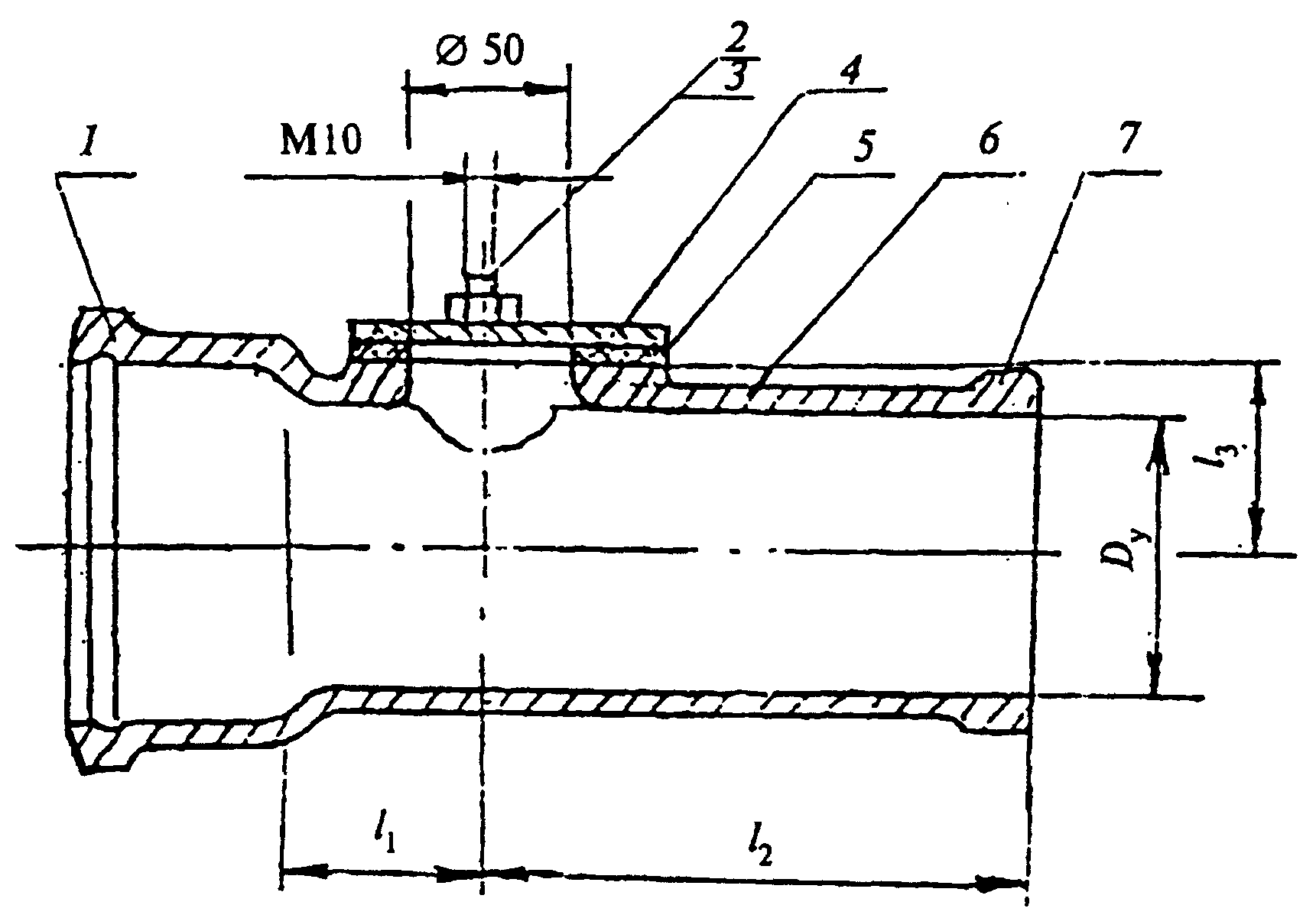

4.23.1. Конструкция и размеры ревизий должны соответствовать указанным на рисунке 27 и в таблице 21.

Пример условного обозначения ревизии D_{\text{у}} = 100 мм:

4.23.2. Допускается размещение болтов в плоскости А-А и изготовление крышки 2 из стали.

4 — корпус; 5 — хвостовик; 6 — гайка; 7 — болт

Таблица 21

Размеры в миллиметрах

4.24 Заглушки

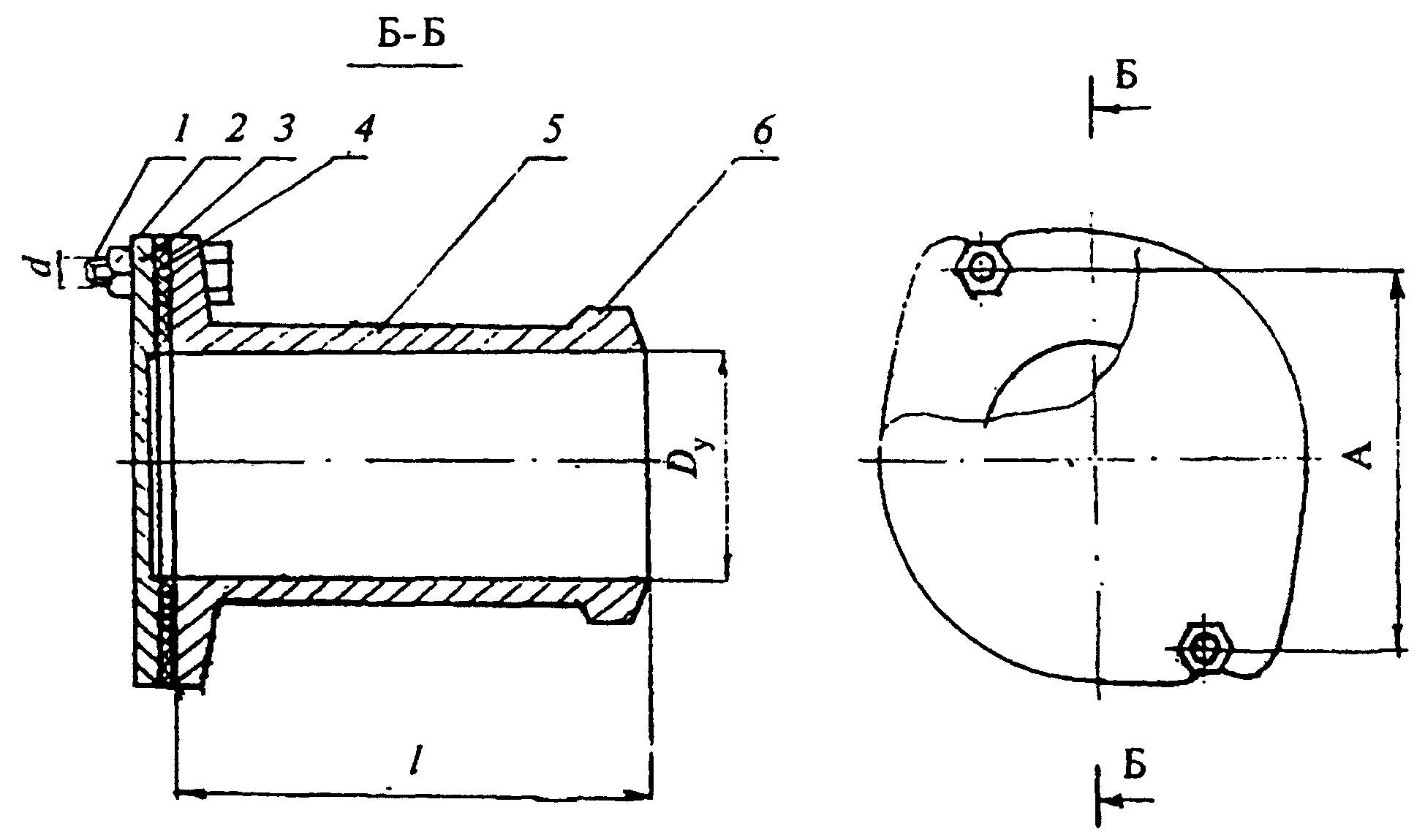

4.24.1. Конструкция и размеры заглушек должны соответствовать указанным на рисунке 28 и в таблице 22.

Пример условного обозначения заглушки D_{\text{у}} = 100 мм:

4.24.2. Допускается размещение болтов в плоскости Б-Б и изготовление крышки 3 из стали.

5 — корпус; 6 — хвостовик

Таблица 22

Размеры в миллиметрах

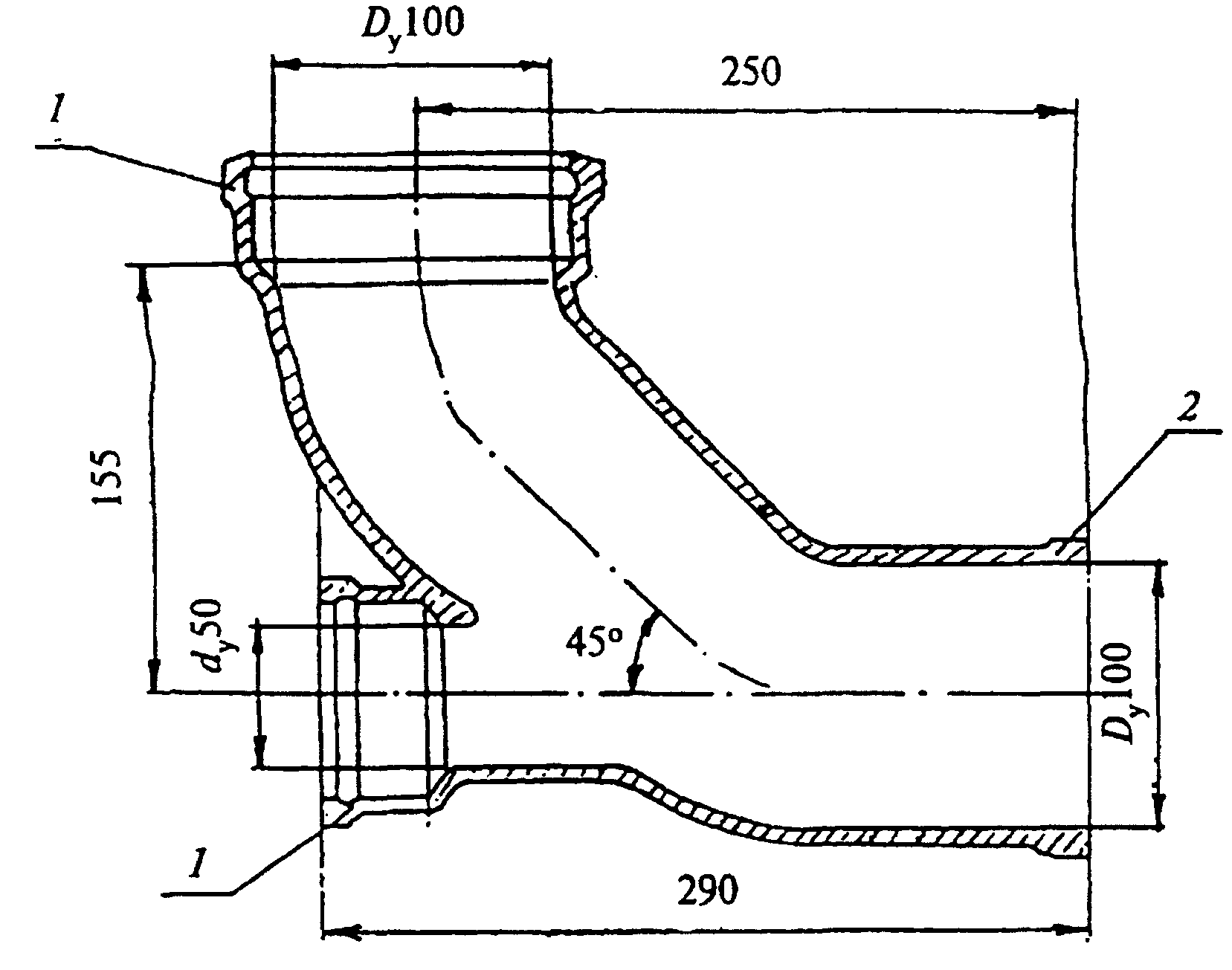

4.25 Отводы-тройники переходные

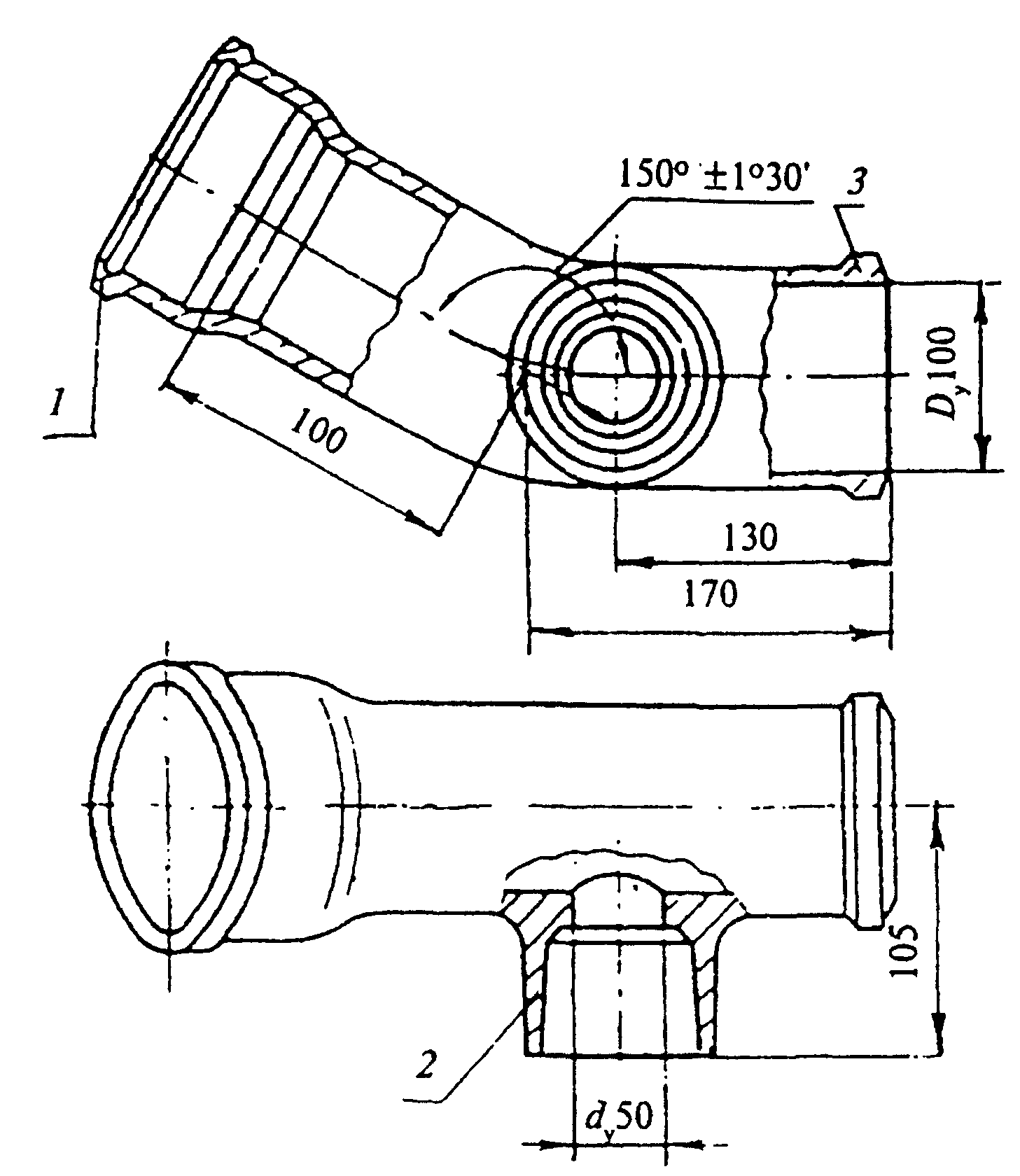

4.25.1. Конструкция и размеры отводов-тройников переходных должны соответствовать указанным на рисунке 29. Масса отвода-тройника переходного 7,8 кг.

ОТП-100 x 50 ГОСТ 6942-98

1 — раструб типа I; 2 — хвостовик

Рисунок 29

4.26 Прочистки

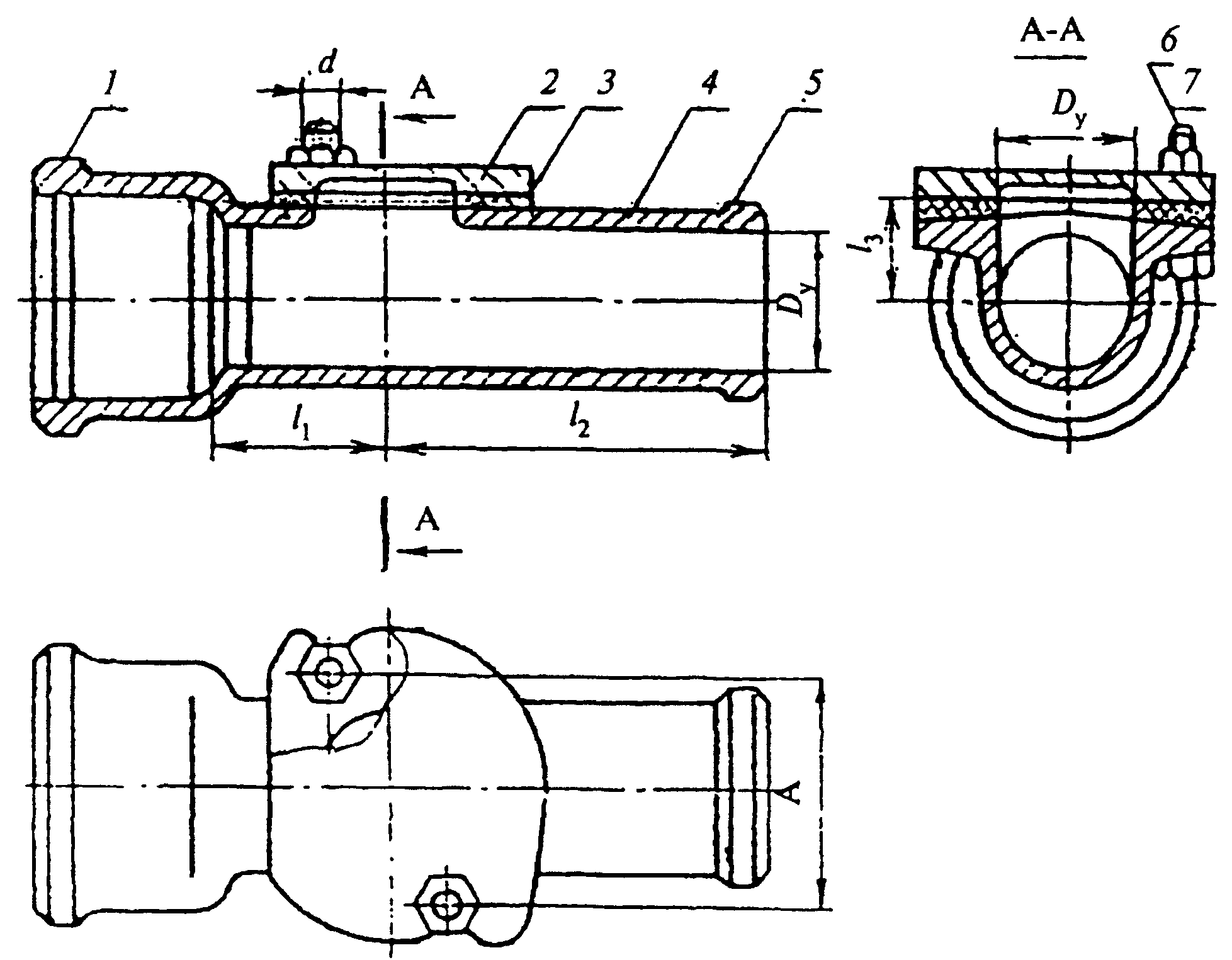

4.26.1. Конструкция и размеры прочисток должны соответствовать указанным на рисунке 30 и в таблице 23.

Пример условного обозначения прочистки:

4.26.2. Прочистки должны поставляться комплектно со всеми деталями, указанными на рисунке, и в собранном виде.

4 — крышка; 5 — прокладка; 6 — корпус; 7 — хвостовик

Таблица 23

Размеры в миллиметрах

4.27 Размеры и масса даны без учета антикоррозионного покрытия.

5. Технические требования

5.1. Чугунные канализационные трубы и фасонные части к ним следует изготавливать в соответствии с требованиями настоящего стандарта, по конструкторской и технологической документации, утвержденной в установленном порядке.

5.2 Характеристики

5.2.1. Трубы и фасонные части к ним не должны иметь дефектов, ухудшающих их монтажные и эксплуатационные качества: заливов, наростов, капель металла, шлаковых наслоений на наружной и внутренней поверхностях. Допускается устранение незначительных дефектов, обусловленных способом производства и не ухудшающих качества изделий.

5.2.2. Трубы и фасонные части к ним не должны иметь отбела по всей наружной поверхности глубиной более 1 мм, а на торцах и наружной поверхности гладких концов труб на длине 60 мм от торца и в местах разъема литейных форм на фасонных частях — глубиной более 2 мм.

5.2.3. Отклонения от номинальных размеров внутренних диаметров раструбов труб и фасонных частей и наружных диаметров гладких концов труб и хвостовиков фасонных частей (до нанесения на изделие антикоррозионного покрытия) не должны превышать +/- 2 мм. Отклонения от размеров строительных длин в изделиях всех типов и диаметров не должны превышать +/- 0,9%.

5.2.4. Допускается утолщение не более чем на 2 мм стенок гладких концов труб на участке длиной до 150 мм и хвостовиков фасонных частей на участке длиной до 70 мм от их торцов с соответствующим уменьшением внутренних диаметров изделий в этих местах, а также закругление с наружной стороны торцов гладких концов труб и хвостовиков фасонных частей.

5.2.5. Предельные отклонения от номинальных размеров отливок изделий, за исключением регламентированных в 3.2.3 и 3.2.4, должны соответствовать 11 т классу точности по ГОСТ 26645.

5.2.6. Отклонения от расчетных значений масс изделий, установленных в стандартах на конструкции, и размеры этих изделий (при подсчете которых плотность чугуна принята равной 7,1 г/см3) должны соответствовать 11 т классу точности по ГОСТ 26645.

Отливки, масса которых превышает максимальную, признаются годными при условии, что по всем прочим качественным характеристикам они соответствуют настоящему стандарту.

5.2.7. Отклонения от прямолинейности труб D_{\text{у}} 100 и D_{\text{у}} 150 мм не должны превышать 2 мм на 1 м длины, а труб D_{\text{у}} 50 мм — 5 мм на 1 м длины.

5.2.8. Трубы и фасонные части в сборе после нанесения на их внутренние и наружные поверхности антикоррозионного покрытия и заделки раструбов должны выдерживать гидравлическое давление не менее 0,1 МПа (1,0 кгс/см2).

5.3 Требования к сырью, материалам и комплектующим изделиям

5.3.1. Трубы и фасонные части к ним должны изготавливаться из серого чугуна с пластинчатым графитом по ГОСТ 1412 и в соответствии с требованиями к отливкам по ГОСТ 26358.

5.3.2. Наружная и внутренняя поверхности труб и фасонных частей должны быть покрыты антикоррозионным составом на основе битумов марки БНИ IV-3 по ГОСТ 9812 или другими составами, обеспечивающими температуру размягчения антикоррозионного покрытия не ниже 333 К (60 °C) и условия эксплуатации УХЛ 4 ГОСТ 15150.

Антикоррозионное покрытие должно быть сплошным, прочным, гладким, без трещин и пузырей, прочно сцепленным с металлом изделий и не должно быть липким.

На поверхности покрытия труб допускаются кольцевые отпечатки от опор для перекатывания труб, а на поверхности покрытия фасонных частей — следы от крючков подвесок цепных конвейеров, а также потеки, вызываемые стоком антикоррозионного состава с труб и фасонных частей, или несплошности покрытия.

5.4 Комплектность

5.4.1. Предприятие-изготовитель должно комплектовать трубы и фасонные части для поставки в ассортименте, определяемом заказом потребителя.

5.5 Маркировка и упаковка

5.5.1. Трубы и фасонные части должны иметь маркировку, отлитую или нанесенную несмываемой краской на торцевой или образующей поверхности раструба или непосредственно за раструбом и включающую:

• товарный знак предприятия-изготовителя;
• условное обозначение изделия;

5.5.2. Трубы упаковывают в контейнеры, пакеты, в кассеты или в связки, увязанные проволокой.

При упаковке трубы укладывают раструбами попеременно в противоположные стороны. Фасонные части укладывают на ящичные поддоны или контейнеры по ГОСТ 26598, при этом грузоподъемность контейнера должна быть использована полностью.

6. Правила приемки

6.1. Трубы и фасонные части принимают партиями. Партией считают количество труб и фасонных частей, изготовленных в течение одной смены и оформленных одним документом о качестве.

6.2. Для проверки соответствия труб и фасонных частей требованиям настоящего стандарта предприятие-изготовитель проводит приемо-сдаточные и периодические испытания изделий.

6.3 При приемо-сдаточных испытаниях проводят проверку изделий на соответствие требованиям:

5.2.2 - 0,5% изделий от партии;

5.2.1 и 5.3.2 в части внешнего вида антикоррозионного покрытия — 100% изделий в партии;

5.2.3 - 5.2.8, 5.3.2 в части липкости антикоррозионного покрытия — не менее 2% изделий от партии.

6.4 Периодические испытания проводят не реже одного раза в квартал.

6.5. Периодическим испытаниям подвергаются изделия, выдержавшие приемо-сдаточные испытания.

6.6. При периодических испытаниях проводят проверку изделий на соответствие требованиям 5.2.3; 5.5.1 и 5.3.2 в части определения температуры размягчения антикоррозионного покрытия и прочности сцепления его с металлом в объеме 0,5% изделий от партии.

6.8. Если при проверке хотя бы одно изделие по какому-либо показателю не будет соответствовать требованиям настоящего стандарта, то проводят повторную проверку по этому показателю удвоенного числа изделий из той партии.

При неудовлетворительных результатах повторной проверки партию изделий бракуют или проводят поштучную приемку изделий с проверкой показателей, по которым при повторной проверке были получены неудовлетворительные результаты.

7. Методы контроля

7.1. Глубину отбела и размеры отбеленного слоя (5.2.2) проверяют на выбракованных по другим показателям изделиях путем их раскалывания и замера глубины и размеров отбеленного слоя линейкой или штангенциркулем по ГОСТ 166.

7.2. Внешний вид и качество поверхностей изделий (5.2.1) и внешний вид антикоррозионного покрытия изделий (5.3.2) проверяют визуально без применения увеличительных приборов сравнением проверяемого изделия с эталоном.

7.3. Отклонения от размеров труб и фасонных частей (5.2.3 - 5.2.5) проверяют универсальными измерительными инструментами, обеспечивающими необходимую точность измерений. Измерения проводят в двух взаимно перпендикулярных направлениях. Среднее арифметическое значение результатов двух измерений считают наружным (внутренним) диаметром. При этом результат каждого измерения должен находиться в пределах допускаемых отклонений.

7.4. Проверку массы изделий и отклонения от нее (5.2.6) проводят путем взвешивания изделий на весах с классом точности не грубее 2-го.

7.5 Определение наличия и значения величины непрямолинейности труб (5.2.7)

7.5.1 Приспособления и инструменты:

• штангенрейсмас по ГОСТ 164;
• контрольная горизонтальная плита;
• две стальные призматические опоры одинаковой высоты.

7.5.2 Проведение проверки

7.5.3 Подсчет результатов проверки

Значение отклонения от прямолинейности трубы на 1 м ее длины \Delta подсчитывают по формуле

\Delta = \frac{a - b}{l} , (1)

где а — высота опоры, мм;

b — расстояние от горизонтальной поверхности плиты до нижней точки трубы, мм;

l — расстояние между призматическими опорами, м.

7.6. Температуру размягчения антикоррозионного покрытия (5.3.2) проверяют по ГОСТ 11506.

7.7. Прочность сцепления антикоррозионного покрытия с металлом изделия (5.3.2) проверяют путем нанесения на покрытие лезвием ножа надрезов в виде сетки с расстояниями между линиями надрезов не менее 40 мм.

Сцепление покрытия считают прочным, если при надрезах покрытие не будет отслаиваться.

7.8. Липкость антикоррозионного покрытия (5.3.2) проверяют при температуре окружающего воздуха от 15 до 30 °C путем легкого прижатия к покрытию изделия чистого листа писчей бумаги по ГОСТ 18510.

Покрытие считают нелипким, если после снятия бумаги на ней не остается следов покрытия.

Липкость покрытия проверяют не ранее чем через 24 ч после нанесения его на изделие.

7.9 Проверка герметичности труб и фасонных частей (5.2.8)

7.9.1 Приспособления, материалы и оборудование:

• стенд, оборудованный манометром с ценой деления не грубее 0,01 МПа (0,1 кгс/см2);
• насос, создающий гидравлическое давление 0,2 МПа (2 кгс/см2);
• заглушки (глухие и с патрубками).

7.9.2 Проведение проверки

7.9.3 Результаты проверки

Участок трубопровода считают герметичным, если при его осмотре не будет обнаружено течи воды через его стенки или раструбные соединения, запотевания наружных поверхностей труб и фасонных частей.

8. Транспортирование и хранение

8.1. Трубы и фасонные части перевозят всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

8.2. Трубы следует хранить рассортированными по условным диаметрам, фасонные части — по типам и типоразмерам в условиях, исключающих возможность механических повреждений изделий.

9. Указания по монтажу и эксплуатации

9.1. Монтаж труб и фасонных частей должен осуществляться по технологии, обеспечивающей их работоспособность и герметичность соединений, в соответствии со строительными нормами и правилами.

9.2. Трубы и фасонные части могут быть соединены между собой методом зачеканки раструбов просмоленной прядью и цементом или заливкой нагретой серой, а также с помощью резиновой уплотнительной манжеты.

10. Гарантии изготовителя

10.1. Изготовитель гарантирует соответствие труб и фасонных частей к ним требованиям настоящего стандарта при соблюдении правил транспортирования, хранения, монтажа и эксплуатации.

10.2 Гарантийный срок хранения — 3 года со дня изготовления.
