ГОСТ 5915-70. Межгосударственный стандарт. Гайки шестигранные класса точности В. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 18.02.1970 № 178)
(ред. от 01.07.1995, с изм. от 21.07.2015)
Внимание
Действие данного документа восстановлено на территории Российской Федерации с 01.01.2020 только в отношении продукции, поставляемой по Государственному оборонному заказу (Приказ Росстандарта от 27.12.2019 № 1487-ст). Действие данного документа, утратившего силу с 01.01.2017 в связи с изданием Приказа Росстандарта от 21.07.2015 № 945-ст, восстановлено на территории Российской Федерации с 01.01.2020 только в отношении продукции, поставляемой по Государственному оборонному заказу (Приказ Росстандарта от 27.12.2019 № 1487-ст). Документ утратил силу с 1 января 2017 года в части гаек с мелким шагом резьбы в связи с изданием Приказа Росстандарта от 21.07.2015 № 945-ст. Взамен введен в действие ГОСТ ISO 8673-2014. Документ утратил силу с 1 января 2017 года в части гаек с крупным шагом резьбы в связи с изданием Приказа Росстандарта от 21.07.2015 № 941-ст. Взамен введен в действие ГОСТ ISO 4032-2014. С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 11 — 12, 1994). Документ введен в действие с 1 января 1972 года, в части размера «под ключ» S = 13 мм с 1 января 1973 года. Взамен ГОСТ 5915-62.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ОСТ/НКТП 3310"]:::doc n1["ГОСТ 5910-51"]:::rst n2["ГОСТ 5915-62"]:::rst n3["ГОСТ 5915-70"]:::doc click n3 "https://bukva.ai/docs/gost-5915-70" "ГОСТ 5915-70. Межгосударственный стандарт. Гайки шестигранные класса точности В. Конструкция и размеры (утв. Постановлением Госстандарта СССР от 18.02.1970 N 178)" n4["ГОСТ ISO 4032-2014"]:::doc click n4 "https://bukva.ai/docs/gost-iso-4032-2014" "ГОСТ ISO 4032-2014. Межгосударственный стандарт. Гайки шестигранные нормальные (тип 1). Классы точности A и B (введен в действие Приказом Росстандарта от 21.07.2015 N 941-ст)" n5["ГОСТ ISO 8673-2014"]:::doc click n5 "https://bukva.ai/docs/gost-iso-8673-2014" "ГОСТ ISO 8673-2014. Межгосударственный стандарт. Гайки шестигранные нормальные (тип 1) с мелким шагом резьбы. Классы точности A и B (введен в действие Приказом Росстандарта от 21.0" n3 --> n5 n3 --> n4 n2 --> n3 n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утвержден и введен в действие Постановлением Госстандарта СССР от 18 февраля 1970 г. № 178
Hexagon nuts, product grade В. Construction and dimensions
Дата введения 1 января 1972 года,
в части размера
«под ключ» S = 13 мм
1 января 1973 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 № 178.
3. Стандарт полностью соответствует СТ СЭВ 3683-82.
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 1759.0-87 | 5 |
| ГОСТ 1759.1-82 | 2, 3а |
| ГОСТ 1759.3-83 | 3б |
| ГОСТ 1759.5-87 | 2 |
| ГОСТ 24705-81 3 | |
| 6. Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94). | |
7. Издание (сентябрь 2003 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95).
1. Настоящий стандарт распространяется на шестигранные гайки класса точности B с диаметром резьбы от 1,6 до 48 мм.
(Измененная редакция, Изм. № 4).

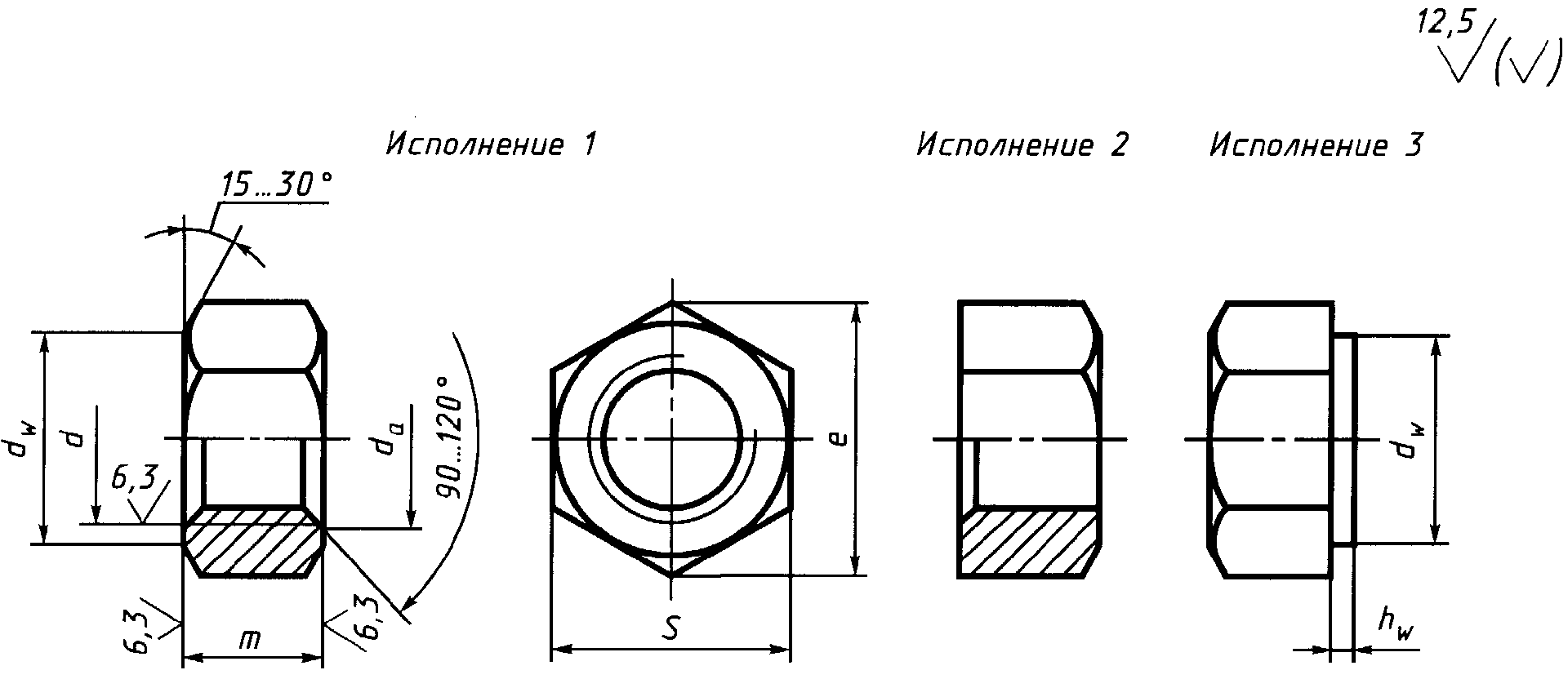

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Примечания. 1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в Приложении 2.
3. Допускается изготавливать гайки с номинальной высотой m не менее 0,8d и предельными отклонениями по ГОСТ 1759.1 при условии соблюдения требований ГОСТ 1759.5.
Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
То же, исполнения 2, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М12 х 1,25-6Н.12.40Х.016 ГОСТ5915-70
(Измененная редакция, Изм. № 2-7).
(Измененная редакция, Изм. № 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1.
3б. Допустимые дефекты поверхностей гаек и методы контроля — по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. № 5).
5. Технические требования — по ГОСТ 1759.0.
Приложение 1
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 — для алюминиевого сплава; 1,080 — для латуни.
Приложение 1. (Измененная редакция, Изм. № 4, 6).
